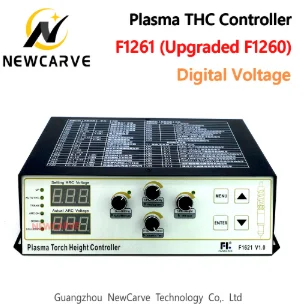

1,1 введение оборудования

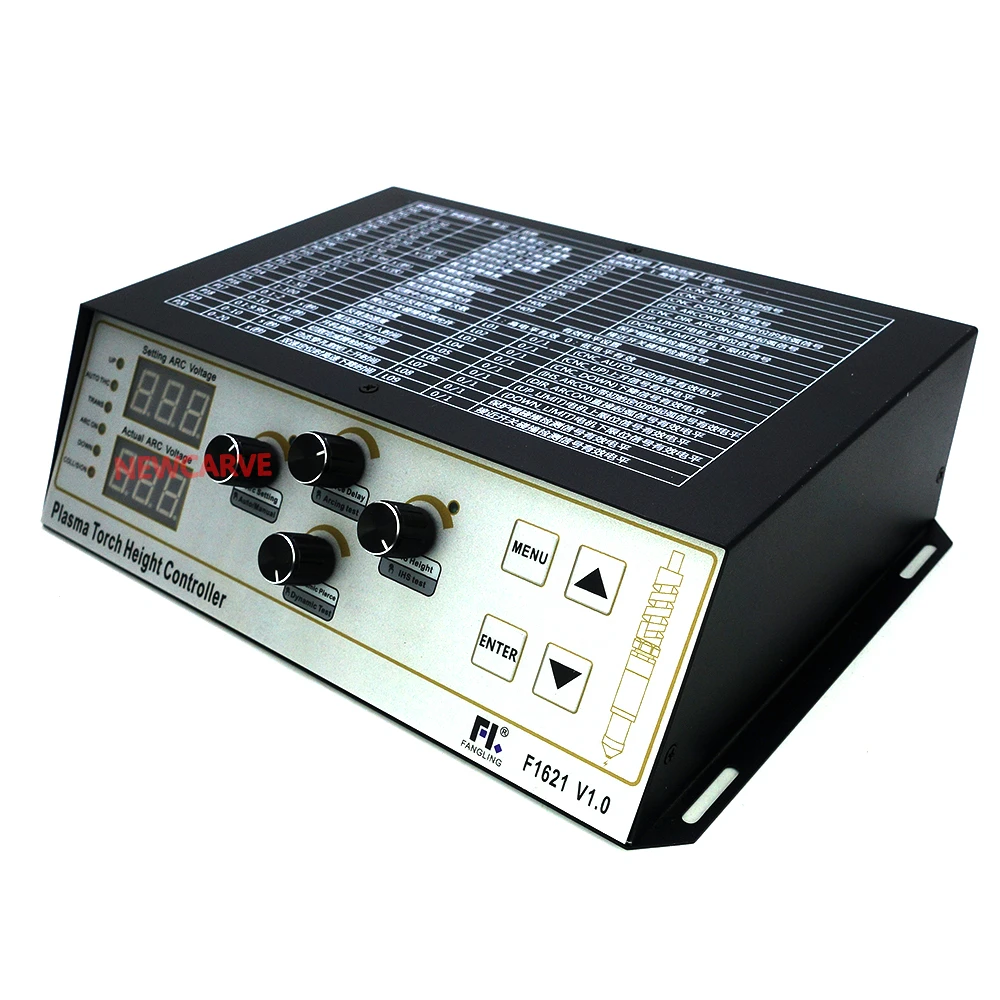

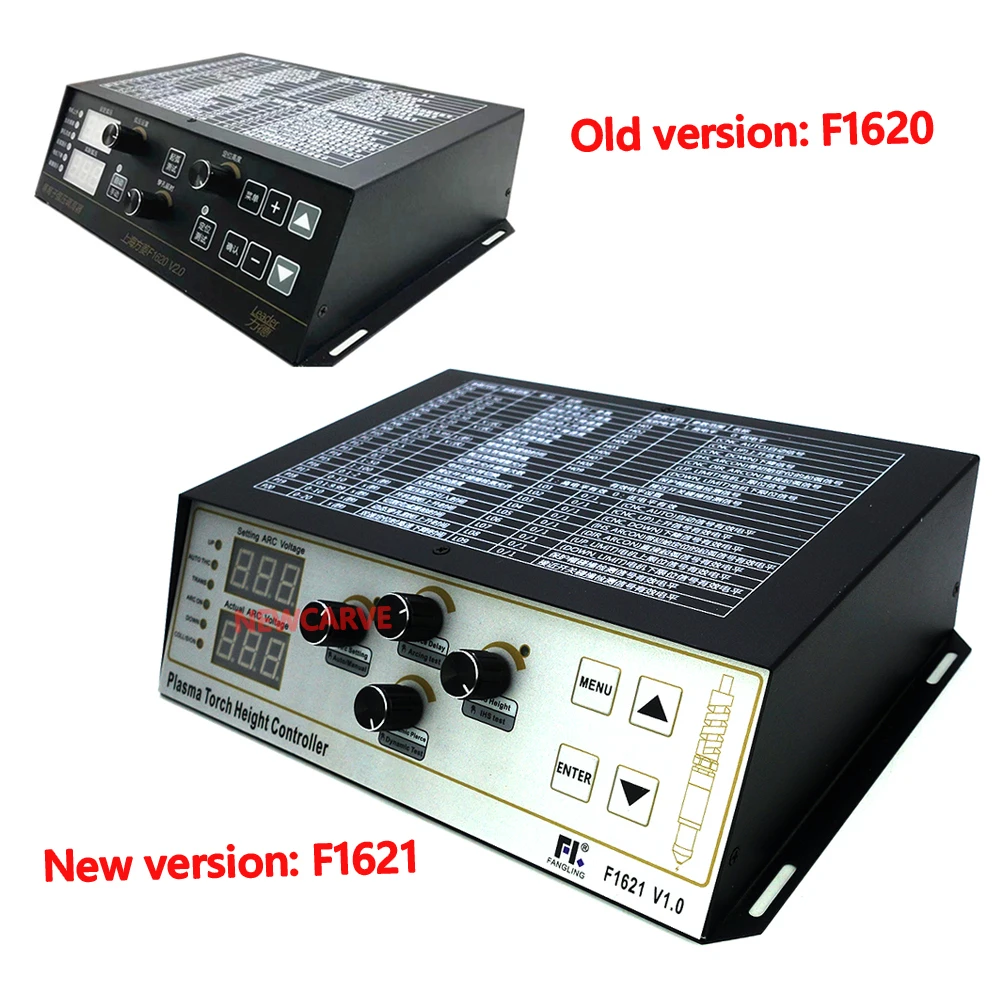

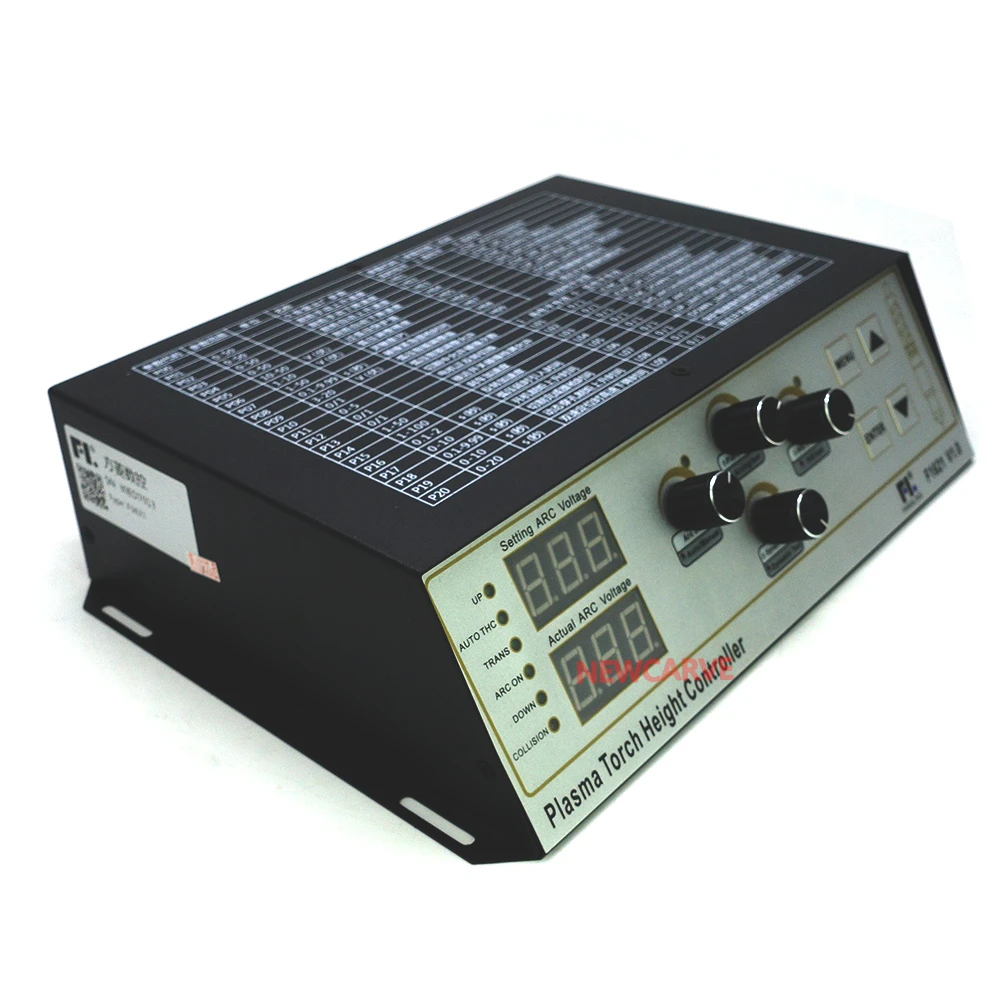

Контроллер высоты напряжения F162X серии digital plasma arc-это серия продуктов, разработанная нашей компанией, которые просты в эксплуатации, стабильны в производительности, полны в функциях и высокой стоимости, на основе использования на месте плазменного источника питания и поглощения преимуществ многих регуляторов высоты напряжения дуги в стране и за рубежом. Эта серия оборудования использует основные характеристики постоянного тока плазменного источника питания для обнаружения изменения высоты плазменного факела путем обнаружения изменения напряжения плазменной дуги, чтобы контролировать высоту между факелом и заготовкой в режиме реального времени. Он подходит для контроля высоты плазменной резки с постоянными токовыми характеристиками или постоянными токовыми характеристиками в определенном диапазоне напряжения. Особенно подходит для управления высотой резака различных станков для резки. Эта серия оборудования легкая и портативная, проста в эксплуатации и использовании. Все клавиши и ручки разработаны с гуманностью, удобны и удобны.
1,2 Оборудование функции
1) Автоматическое первоначальное позиционирование
Первоначальное позиционирование делится на режим обнаружения позиционирования переключателя приближения и режим обнаружения столкновения защитного колпачка
Датчик приближения позиционирования NPN обычно открытый Бесконтактный переключатель (или PNP нормально открытый Бесконтактный переключатель) используется в этом
Оборудование, и обычно датчик приближения находится в контактном состоянии. В тестовом процессоре позиционирования процесс первоначального позиционирования во время дуга, когда режущий фонарь касается заготовки (или когда режущий фонарь наклоняется из-за прикосновения к заготовке), переключатель приближения отключится, цепь обнаружения обнаруживает сигнал, и режущий факел будет до начальной высоты позиционирования (Значение высоты можно установить ручкой «Высота позиционирования» панели). Когда близость выключателя отключена, режущий факел будет вверх до тех пор, пока он не коснется лимита вверх мотора. Обнаружение столкновения защитного колпачка, когда защитный колпачок обнаружения столкновения принимается, защитный колпачок режущего фонаря контактирует с заготовкой в любом состоянии, и цепь обнаружения будет работать до режущего фонаря до начальной высоты позиционирования (значение высоты может быть установлено «Позиционирование» высота" Ручка панели). В нормальных условиях, после того, как режущий факел ИБП, защитный колпачок оставляет заготовку и сигнал столкновения сбрасывается немедленно. Если сигнал о столкновении защитного колпачка поддерживается, режущая горелка поднимается до тех пор, пока не коснется верхнего ограничения двигателя.
Двухскоростной позиционирования
После начала процесса первоначального позиционирования режущий фонарь опускается на 6 секунд с самой быстрой скоростью (время может быть изменено по параметрам), И затем Переключитесь на низкую скорость (низкая скорость составляет 1/4 скорости высокой скорости) до тех пор, пока режущая горелка не столкнется с заготовкой. Через двухскоростное позиционирование, эффективность работы может быть улучшена, скорость может быть уменьшена на соответствующей высоте, сила удара может быть уменьшена, И срок службы защитного колпачка может быть продлен.
2) Автоматическое управление высотой давления дуги
Если фактическое давление дуги не превышает заданное значение 30 в (этот параметр можно изменить через меню), контроллер высоты будет находится в состоянии автоматической регулировки высоты.
3) автоматически Разрезающий фонарь после столкновения
В случае столкновения в условиях нерезания и непозиционирования, режущий фонарь будет автоматически повышаться, и время для аварийного столкновения и пушки вверх. В процессе испытания на первоначальное позиционирование или столкновения во время резки, режущий факел будет автоматически вверх для начальной высоты позиционирования времени.
4) автоматически поднимает режущий факел после завершения резки
После того, как резка завершена, резак автоматически поднимается, и высоту вверх можно установить через параметры.
5) ручная работа
Автоматический/ручной выбор регулировки высоты, ручной вверх, ручной Даунинг, аркинг тест, начальный тест позиционирования, управление меню, и другие функции могут быть выполнены через панель управления.
6) автоматический режим работы
После того, как система числового управления отправляет сигнал дуга, контроллер высоты автоматически завершает действия исходного позиционирования, дуга и обратной связи успеха дуга. После того, как система числового управления получает сигнал об успешном движении, система числового управления контролирует машинный инструмент, чтобы начать движение и резку.
7) заданная точка давления дуги и функция мониторинга фактического значения
Контроллер высоты использует два ряда цифровых трубок высокой яркости для отображения значения давления дуги, верхний ряд зеленых цифровых трубок для отображения заданного значения давления дуги, И нижний ряд красных цифровых трубок для отображения фактического значения давления дуги. Удобно для пользователей контролировать значение давления дуги в процессе резки в режиме реального времени.
8) меню
В режиме не вырезания вы можете перейти в режим меню, чтобы изменить параметры, нажав клавишу панели. Можно гибко устанавливать такие параметры, как скорость и режим работы.
9) Ручка операции
Панель имеет три ручки управления, которые могут устанавливать такие параметры, как дуговое давление, начальная высота позиционирования и задержка перфорации.
10) Эффективная Настройка уровня
Значение входного переключателя может быть настроено на низкий или высокий уровень, который является гибким, чтобы адаптироваться к сложных приложений на месте. По умолчанию активный низкий. Изменения можно внести через меню.
11) функция предотвращения столкновений
В процессе резки, если режущий факел касается заготовки из-за слишком низкого давления дуги или потери сопла, контроллер высоты немедленно отправит сигнал вверх, чтобы избежать повреждения, вызванного режущим фонариком, нападающим на заготовку все время. В случае столкновения в процессе резки можно также установить числовое управление для остановки резки после нескольких столкновений. По умолчанию, после столкновения, система числового управления будет уведомлена о том, чтобы немедленно остановить резку. Если пользователь не подключает выходной сигнал столкновения к цифровой системе управления, система числового управления будет продолжать обрезку при столкновении во время резки, потому что сигнал столкновения не получен. Однако, будет ли система числового управления останавливать резки или нет, в случае столкновения, контроллер высоты автоматически поднимает режущий факел до начальной высоты позиционирования.
В процессе не резки, до тех пор, пока режущая горелка касается стальной пластины, режущая горелка автоматически поднимает высоту столкновения аварийной ситуации вверх по пистолету (обычно, высота выше, чем высота позиционирования, и этот параметр можно изменить).
12) Интеллектуальная регулировка давления дуги
При использовании умной функции регулировки давления дуги, в процессе резки, если стальная пластина трогается дважды в ряд, значение настройки давления дуги автоматически увеличится на заданное значение (параметр может быть изменен и значение по умолчанию составляет 5 В). Например, текущее значение настройки давления дуги составляет 110 В. После того, как стальная пластина соприкасается дважды в ряд, значение настройки давления дуги автоматически увеличится на 5 В до 115 в, таким образом, увеличение высоты факела и предотвращение повторного столкновения заготовки в процессе непрерывной резки.
13) динамический перфорации
В процессе резки, при условии задержки перфорации, резак может быть до высоты в момент дуги, И режущий факел может быть сброшен на первоначальную высоту до задержки перфорации. Эта функция является приблизительной функцией динамической перфорации.
При прокалывании режущая горелка немного поднимается, что может эффективно предотвратить попадание шлака на режущий пистолет во время пирсинга. Если время динамической перфорации устанавливается на 0, то режущий фонарь не будет вставлен во время дуга. Динамическую высоту перфорации можно регулировать в режиме реального времени с помощью клавиш быстрого доступа на панели управления.
14) Обратная связь сигнала столкновения
Контроллер высоты может сразу же сообщить сигнал о столкновении с цифровой системой управления, чтобы предотвратить движение режущего станка после столкновения. Также можно установить регулятор высоты для обратной связи сигнала столкновения с цифровой системой управления после нескольких столкновений, чтобы сохранить непрерывность резки (используется при резке тонких пластин).
Применение:

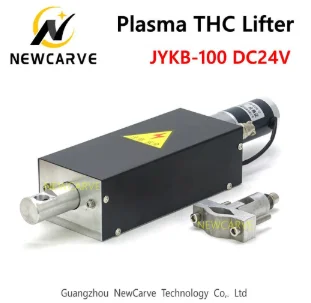

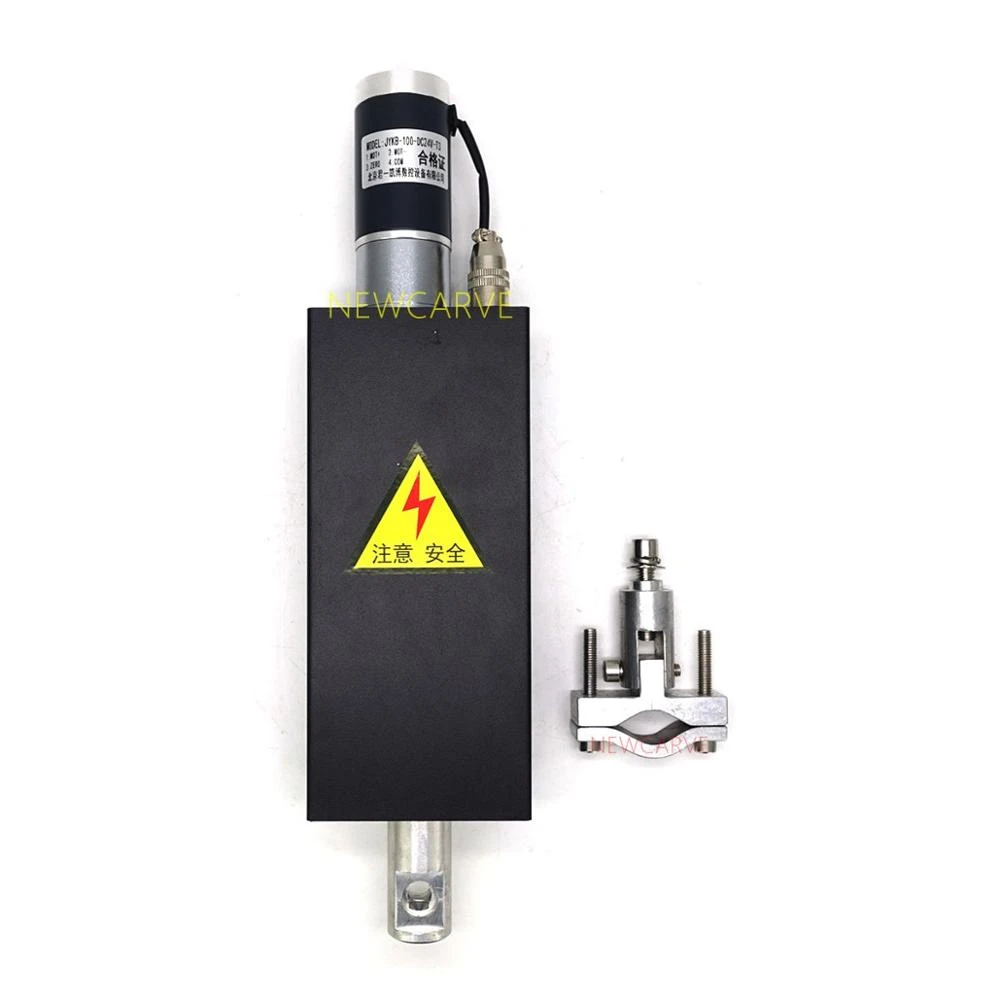

Портативный/настольный легкий станок с ЧПУ для плазменной резки.Описание:1. Этот пламенный/плазменный станок для резки Z-axis torch lifter управляется двигателем постоянного тока для подъема факела вверх и вниз2. Самая главная часть устройства, которая состоит в том, чтобы сохранить точность резки машины и поддерживать функцию позиционирования плазменной дуги, оснащена NPN бесконтактными переключателями3. Механическое движение этого подъемника сделано из Тайваньского TBI шарикового винта, стандартного линейного вала (SFC) и линейного слайдера на концах; Зажим/Держатель Факела изготовлен из подшипниковой стали, И скреплены линейными ползунками, которые обеспечивают стабильность и вертикальность движения подъемника4. Удобно устанавливать, работать просто, улучшая эффективность работыОпределение штекера управления воздухом:1 фут -- D +; (мотор положительный)2 фута -- D -; (мотор отрицательный)3 фута -- ноль; (позиционирование нормально открытый выход)4 фута -- COM; (позиционирование нормально открытый выход)Примечание: Встроенный лимит (обратный диод)Параметры:1. T-304 винт из нержавеющей стали2. Включает джиг (диапазон факел 12 мм-38 мм)3. Лифт внутри плазменной дуги позиционирования4. Алюминиевый корпус, верхний и нижний алюминиевый лист толщиной 8 мм, формирующий центр обработки5. Четырехъядерный разъем6. Цвет: черный корпус распылителя7. Рабочий ход: 100 мм8. Рабочее напряжение: DC24V9. Вес подшипника: 3 кг10. Размеры: Длина 320 * Ш 80 * в 6011. Размер монтажного отверстия Длина: межосевое расстояние между двумя отверстиями 40 мм
