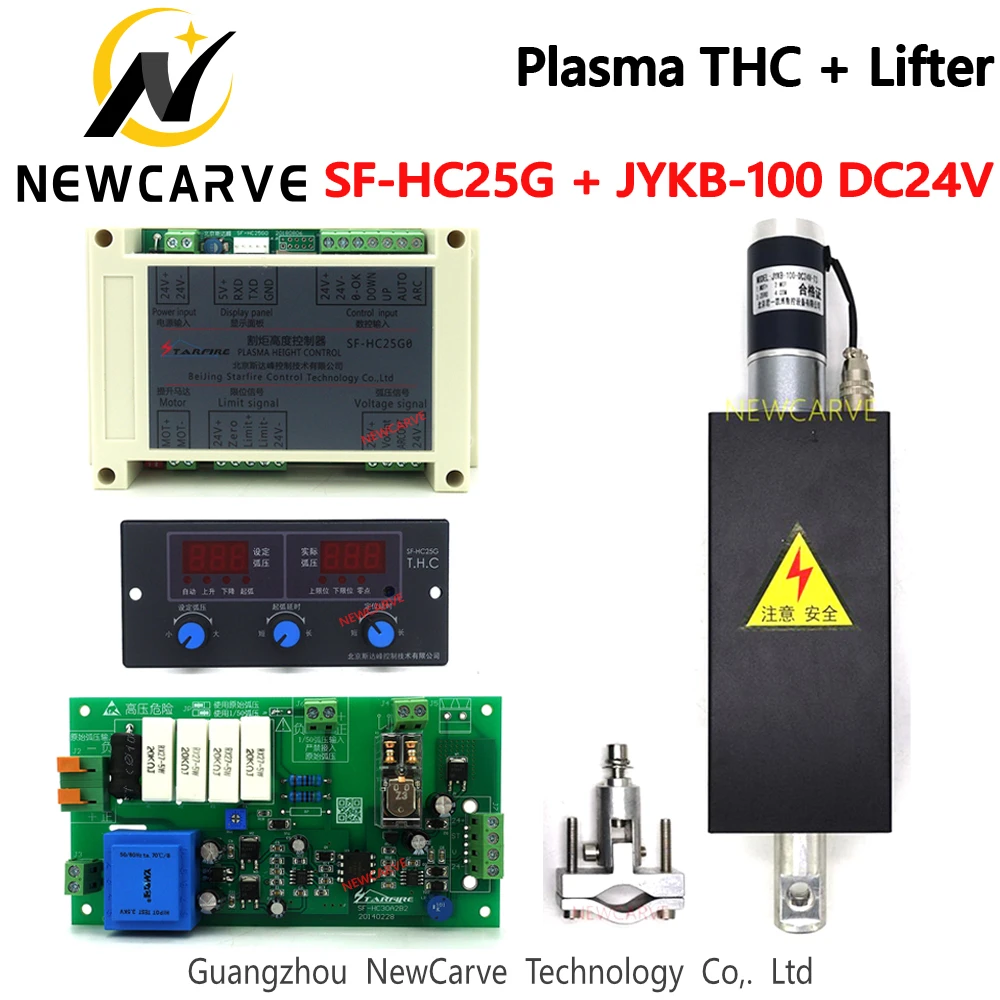

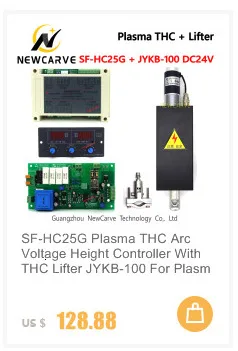

SF-HC25G плазменный контроллер напряжения THC Arc с THC подъемником JYKB-100 для плазменной резкиВведениеОSF-HC25G:
Контроллер высоты плазменной горелки SF-HC25G-это автоматический модуль управления высотой горелки, специально разработанный для портативных станков плазменной резки.
Контроллер высоты плазменной горелки SF-HC25G прост в эксплуатации, прост в отладке, доступен по цене и полностью контролируется в цифровом виде для надежной работы. Это идеальный аксессуар для производителей сварочного и режущего оборудования. Основной блок и разделенная структура панели делают его идеальным для портативных режущих машин.
Важное заявлениеОSF-HC25G
Могут быть некоторые различия между физическим и ручным содержанием SF-HC25G регулятора высоты плазменной горелки.
Пожалуйста, обратитесь к фактическому товару. Этот продукт или его аксессуары могут быть изменены без уведомления. Чтобы проверить наличие обновлений. Обязательно прочитайте предупреждения и меры предосторожности, чтобы избежать аварий, вызванных неправильным использованием.
Перед использованием данного продукта, вы должны строго следовать подробным инструкциям в этом системном руководстве, чтобы обеспечить правильное использование продукта.
Что касается содержания SF-HC25G регулятора высоты плазменной горелки и этого руководства, то, если какое-либо Конкретное незаконное использование осуществляется, оно не представляет позиции компании и отказывается признавать ее легальную ответственность. Все результаты оплачиваются пользователем.
Предупреждения о безопасности используются для предотвращения травм человека и свойства.
В процессе использования SF-HC25G регулятора высоты факела, если возникают какие-либо проблемы с качеством продукции, потребители могут позвонить в центр обслуживания продукции компании или в официальные офисы, дистрибьюторы, агенты для получения соответствующей продукции.
Ни одна часть этого материала не может быть воспроизведена, воспроизведена или использована без прямого разрешения в письменной форме, и ответственность за причиненный ущерб несет только лицо, которое несет. Для того, чтобы работать с продуктом безопасно и достичь точности управления дизайном продукта и избежать его повреждения, внимательно прочитайте предупреждения, описанные ниже, и строго соблюдайте их.
Установщик должен быть соответствующей индустрией или техником с соответствующим опытом.
Перед установкой внимательно прочитайте это руководство.
Убедитесь, что выбранный источник питания соответствует требуемым спецификациям.
Не устанавливайте, не подключайте и не отключайте штекер, пока он включен.
Установите место по возможности от источника тепла.
Корпус контроллера должен быть хорошо заземлен, чтобы предотвратить удар электрическим током или повлиять на работу контроллера.
Отрезаемая сталь должна быть хорошо заземлена и быть в хорошей связи с корпусом контроллера для обеспечения точности управления высотой.
Пожалуйста, будьте внимательны. Не ударяйте и не вибрируйте сильно, чтобы избежать повреждения продукта.
Не разбирайте регулятор высоты факела или не меняйте его внутреннюю структуру, чтобы предотвратить несчастные случаи или неисправности.
Технические характеристикиSF-HC25G
SF-HC25G контроллер высоты плазменной горелки основан на многолетней практики и нескольких поколение сопутствующих продуктов.
Этот продукт использует 32-битный arm в качестве основного, комплект из двух предметов, 3-разрядный цифровой дисплей трубки, цифровое управление. Устройство линейной регулировки не входит внутри, что значительно повышает стабильность.
Параметры скорости могут быть изменены и могут быть изменены произвольно в зависимости от источника питания и подъемного механизма.
Схема принимает технологию чипа, нет регулируемого устройства внутри, и полная технология цифрового управления обеспечивает высокую надежность продукта.

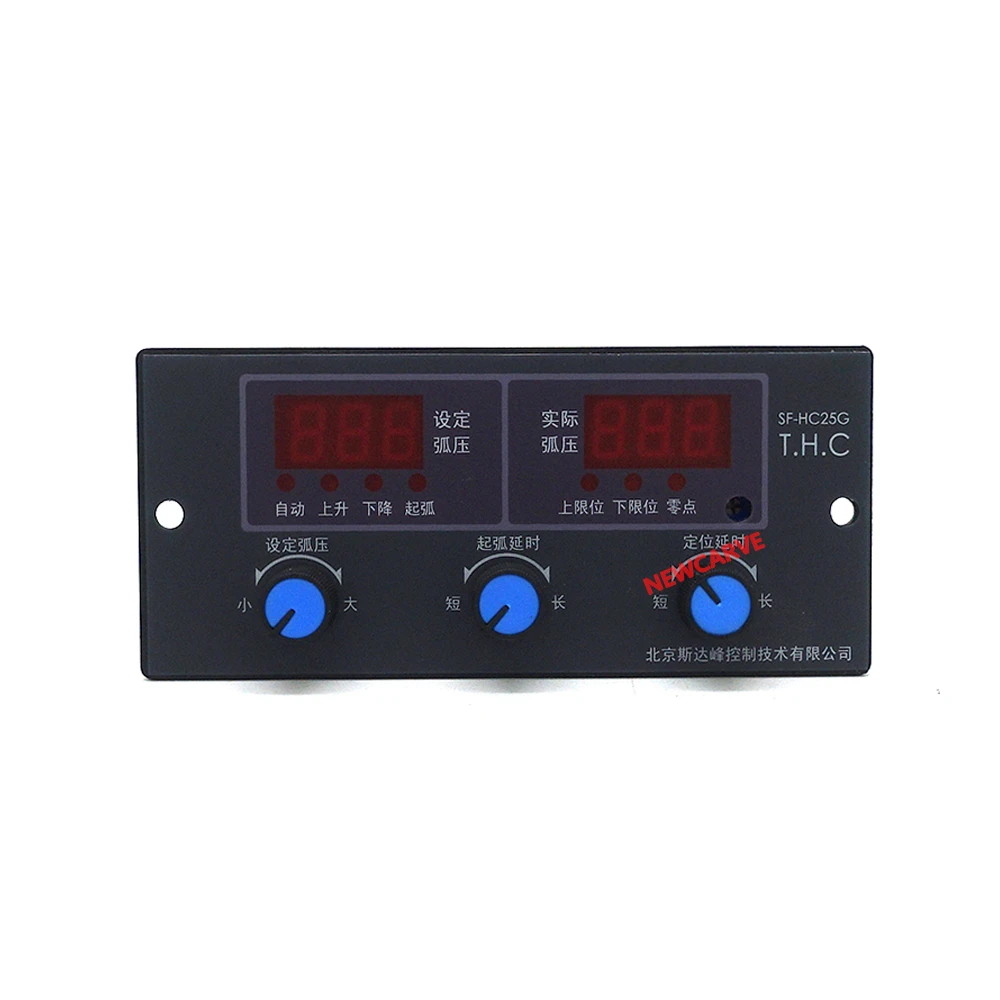

Простое управление, два набора цифровых трубок отображают установленное давление дуги и фактическое напряжение дуги соответственно, что является простым и интуитивно понятным. Есть 3 ручки для настройки параметров.
Легко управляемый интерфейс, подходит для всех систем плазменной резки с ЧПУ, также может использоваться отдельно.
Установите режим приближения переключателя приближения.
PWM выход, 255 Скорость регулируется, точный контроль скорости двигателя, многоступенчатая Настройка тока, защита от короткого замыкания.
Функция предотвращения столкновений режущего инструмента. Когда режущее сопло касается стальной пластины, контроллер быстро поднимет режущий инструмент на некоторое расстояние, чтобы эффективно защитить режущее сопло.
Все входные и выходные данные оптоизолированы. Плазменная обратная связь напряжения принимает линейный оптоизолятор и независимый изолированный источник питания. Он очень совместим с импортными плазменными блоками питания различных брендов с собственным разделителем напряжения.
Интегрированная функция оценки успеха arc start, функция обратной связи arc начинает успех.
Основные технические характеристики
Требования к питанию: DC24V ± 10% 3 A/50 Гц
Применимый Мотор: 24V DC щетки мотора
Режим работы: ШИМ
Выходной ток: <входной ток питания
Режим первоначального позиционирования: Бесконтактный переключатель или механический переключатель (обычно открытый, как правило, закрытый через перемычку)
Максимальная точность управления: ± 1 в
Размер коробки: Хост 145X90X42mm панель 120X55X40mm
Температура рабочей среды: -10 ~ 60 °C

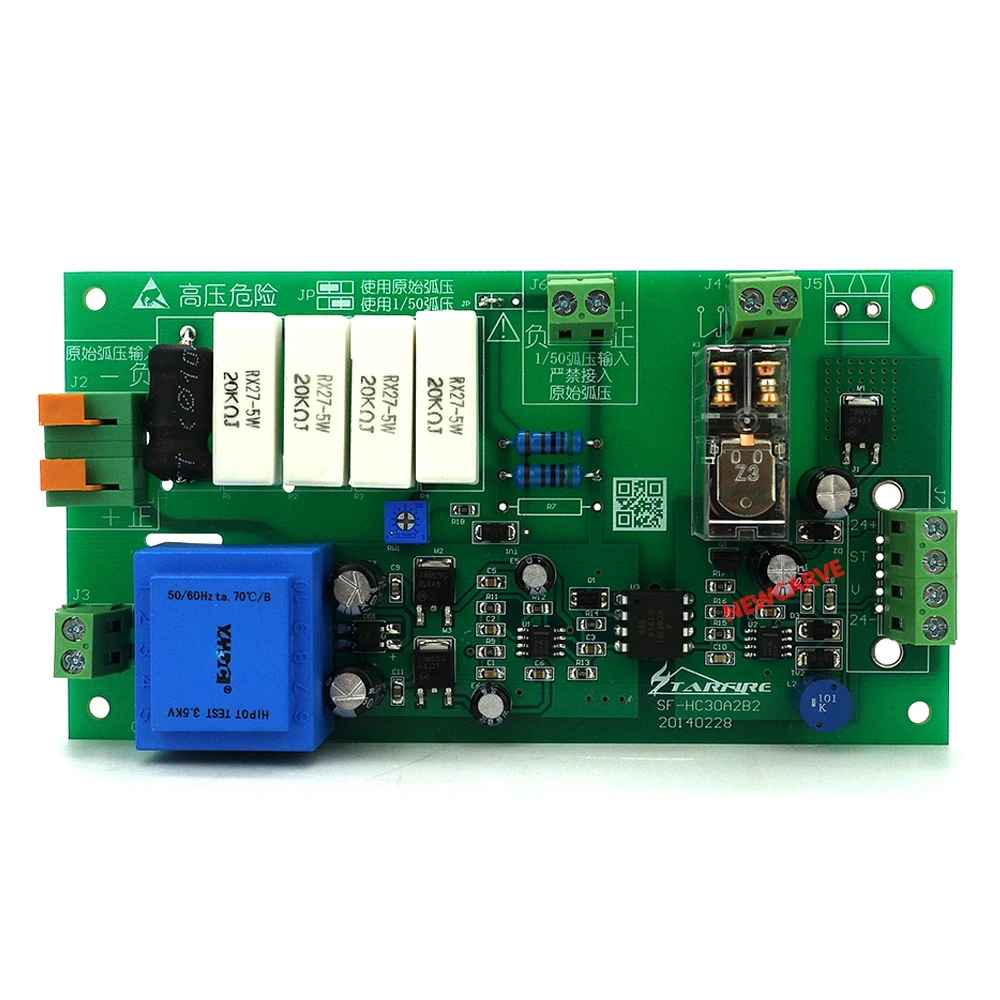

Система обнаружения: изолированный делитель напряжения дуги (версия B2)

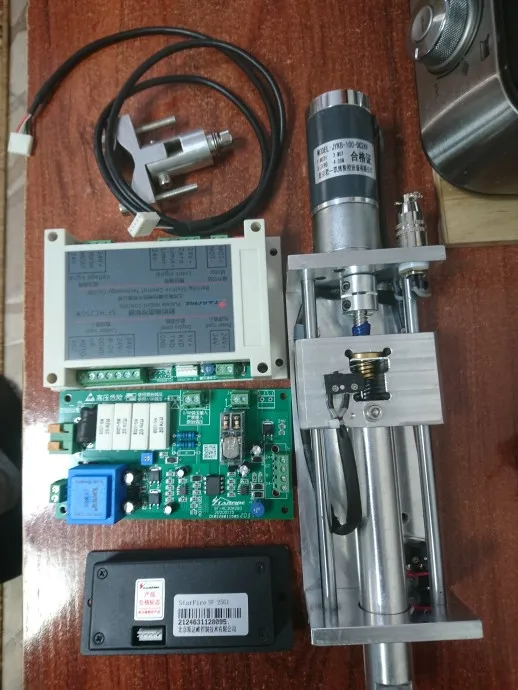

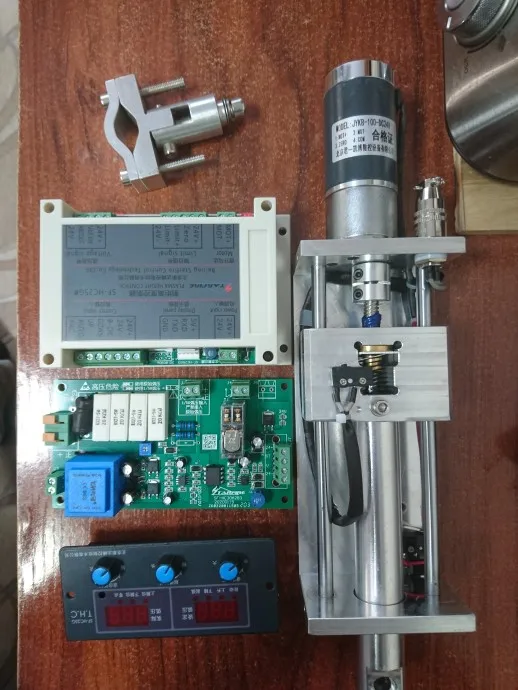

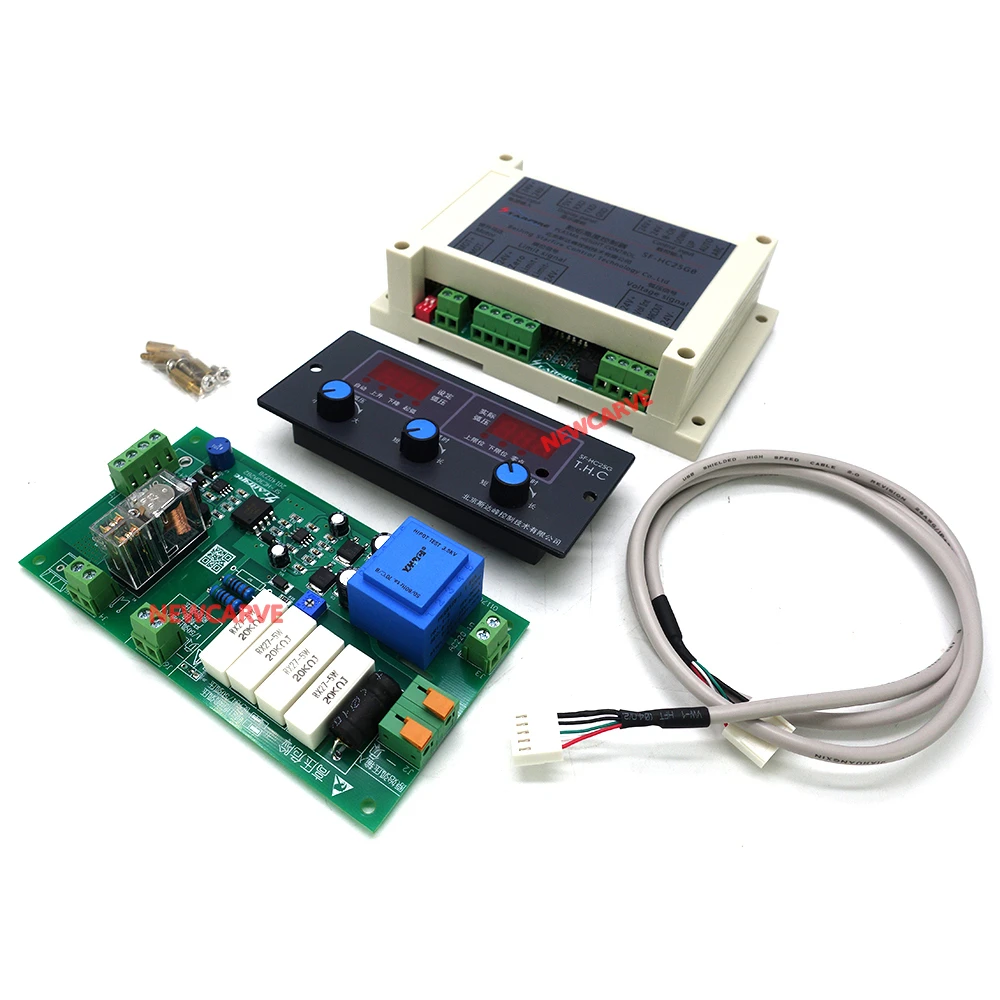

Отрегулируйте детали контроллера следующим образом:
SF-HC25G, регулируемые по высоте
Индикаторная панель
Частичное прижимная пластина
Дисплей линии связи
Руководство пользователя One (китайский)
Вес (включая коробку): 0,7 кг;

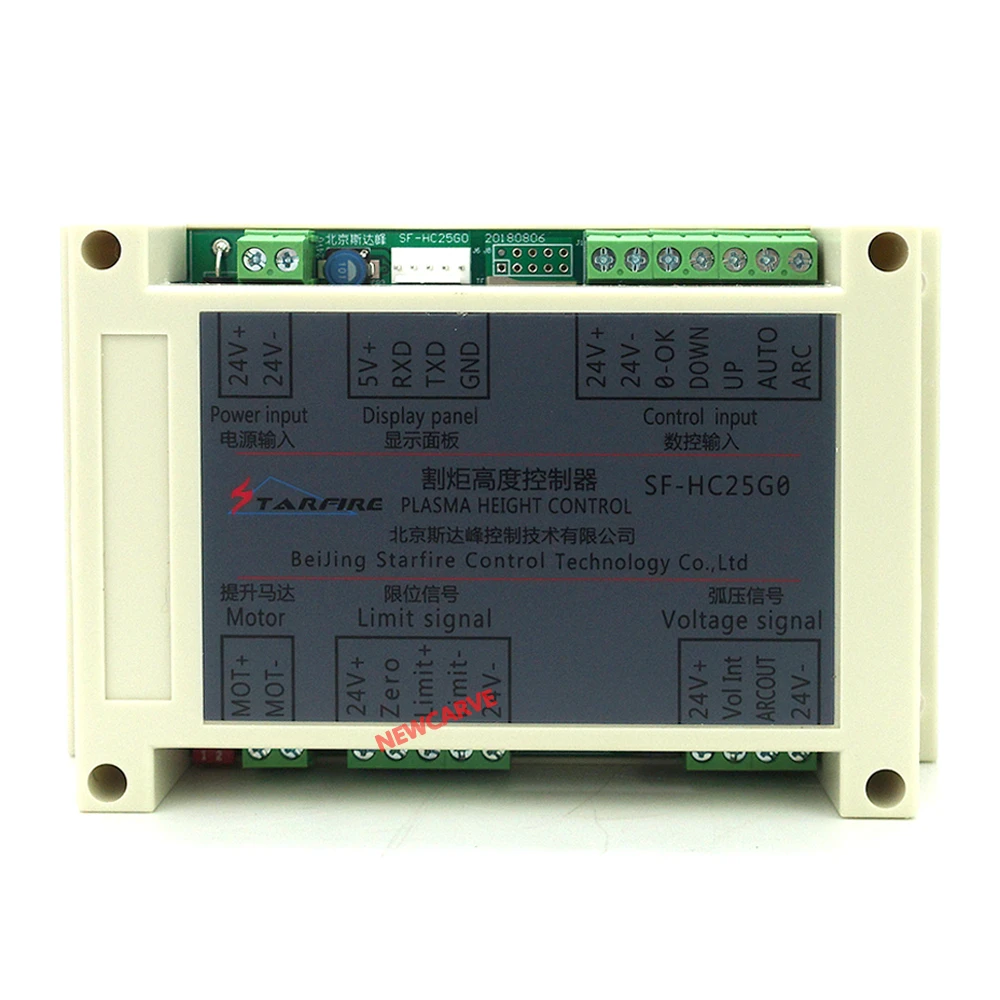

SF-HC25G регулятор высоты напряжения дуги не имеет специального порта.

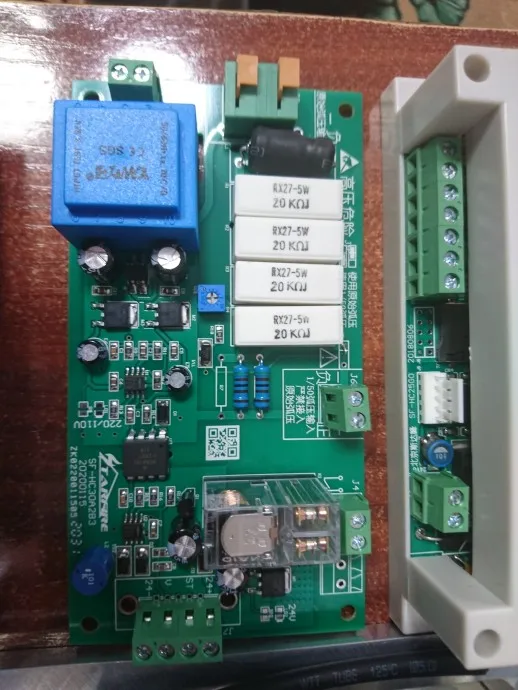

От делителя напряжения SF-HC25G регулятора высоты и соединения плазменной мощности требуется четыре провода. Два провода находятся в порту, где плазма начинает дугу, и плазменный резак будет иметь его. Сигнал напряжения дуги-это две линии, разделенные на положительные и отрицательные полюсы. Если плазменный блок питания не имеет выделенного порта, корпус плазменного блока питания должен быть открыт и подключен от вторичного выпрямления внутри плазменного блока питания, которое является исходным напряжением дуги плазменного источника питания.
Вам нужно только подключить заземляющий провод, потому что помехи от плазменного источника питания слишком большие. Заземляющий провод должен использовать медный стержень диаметром 50 мм или двух угловых сталей длиной 2 метра. Идут под землей. Подключите к корпусу плазменного блока питания.

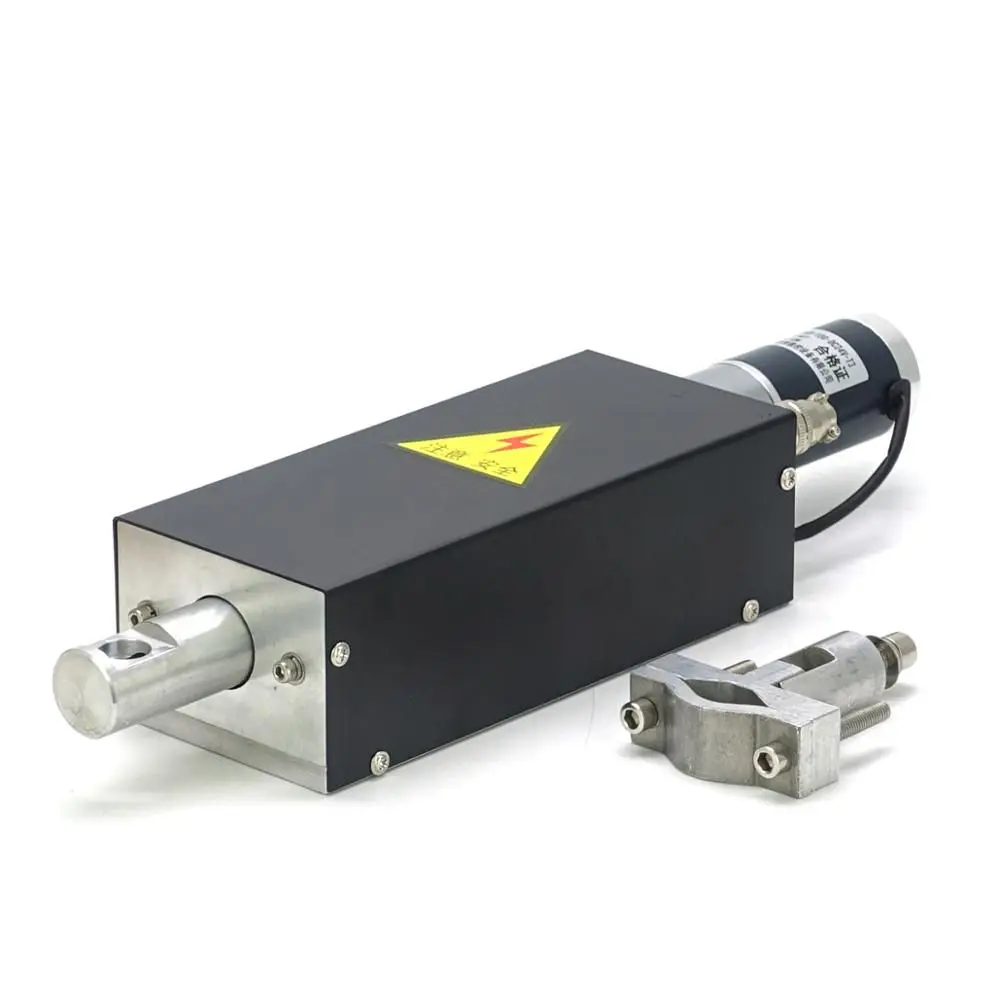

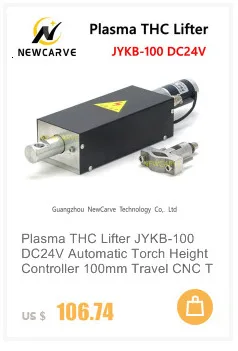

ПрименениеJYKB-100-DC24V:
Портативный/настольный легкий станок с ЧПУ для плазменной резки.

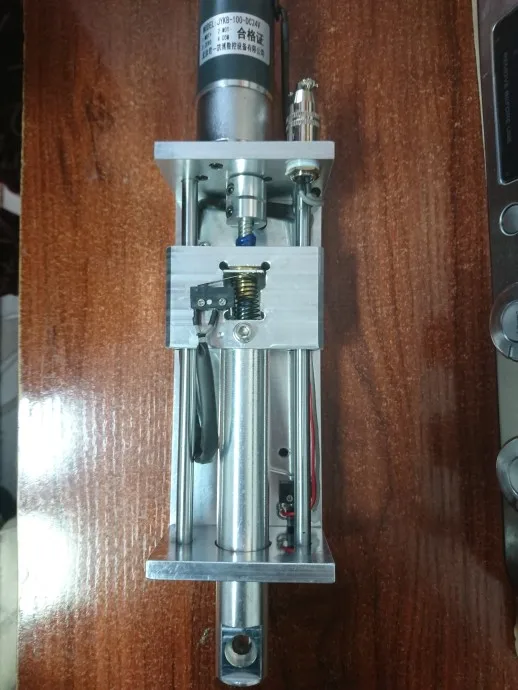

Описание продукта:ОJYKB-100-DC24V:1. Этот пламенный/плазменный станок для резки Z-axis torch lifter управляется двигателем постоянного тока для подъема факела вверх и вниз2. Самая главная часть устройства, которая состоит в том, чтобы сохранить точность резки машины и поддерживать функцию позиционирования плазменной дуги, оснащена NPN бесконтактными переключателями3. Механическое движение этого подъемника сделано из Тайваньского TBI шарикового винта, стандартного линейного вала (SFC) и линейного слайдера на концах; Зажим/Держатель Факела изготовлен из подшипниковой стали, И скреплены линейными ползунками, которые обеспечивают стабильность и вертикальность движения подъемника4. Удобно устанавливать, работать просто, улучшая эффективность работыПневматический распределительный разъем высокой четкостиОJYKB-100-DC24V:1 фут -- D +; (мотор положительный)2 фута -- D -; (мотор отрицательный)3 фута -- ноль; (позиционирование нормально открытый выход)4 фута -- COM; (позиционирование нормально открытый выход)Примечание: Встроенный лимит (обратный диод)ПараметрОJYKB-100-DC24V:1. T-304 винт из нержавеющей стали2. Включает джиг (диапазон факел 12 мм-38 мм)3. Лифт внутри плазменной дуги позиционирования4. Алюминиевый корпус, верхний и нижний алюминиевый лист толщиной 8 мм, формирующий центр обработки5. Четырехъядерный разъем6. Цвет: черный корпус распылителя7. Рабочий ход: 100 мм8. Рабочее напряжение: DC24V9. Вес подшипника: 3 кг10. Размеры: Длина 320 * Ш 80 * в 6011. Размер монтажного отверстия Длина: межосевое расстояние между двумя отверстиями 40 мм
