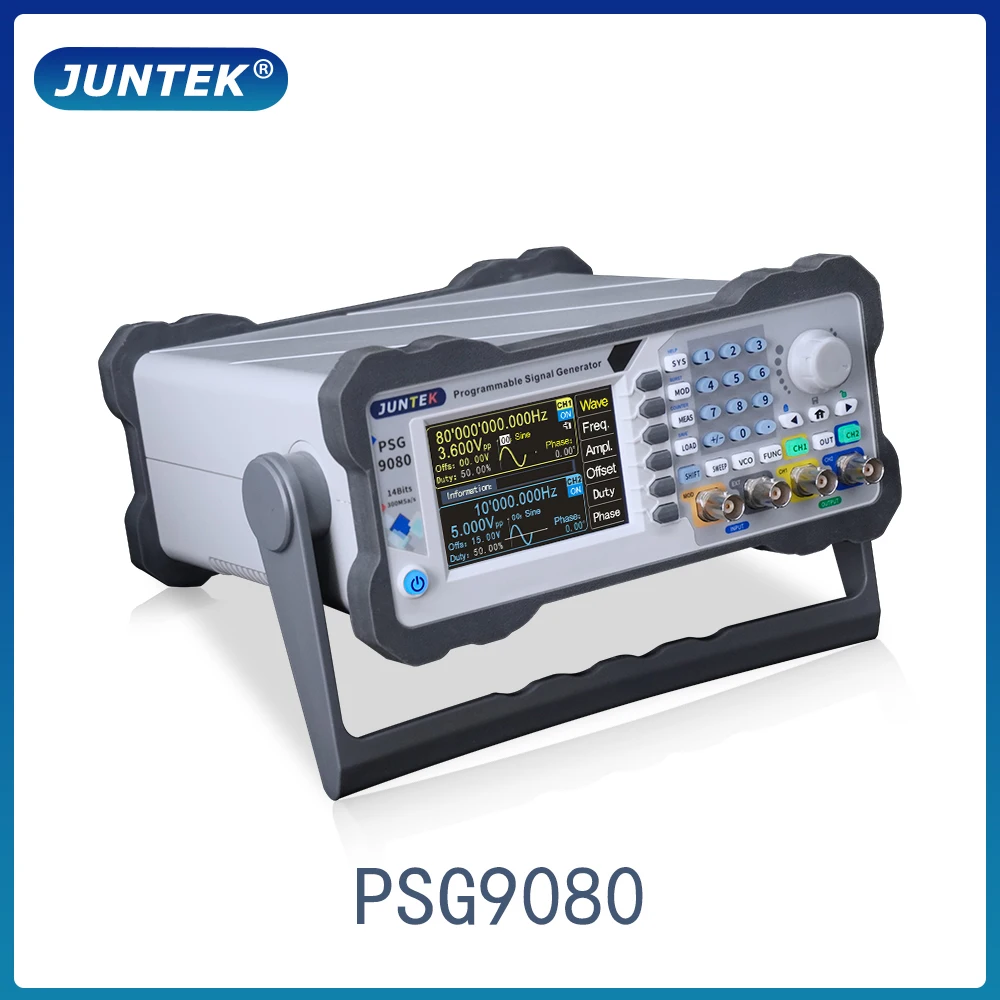

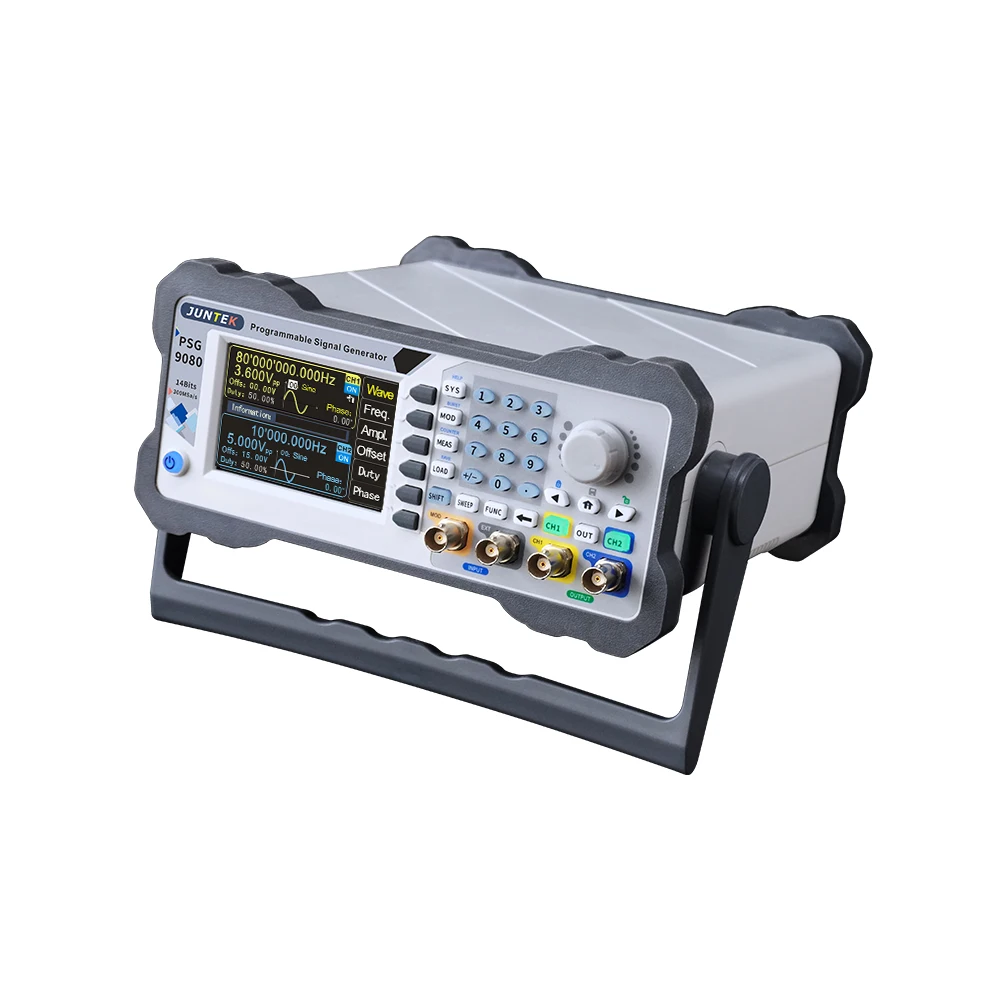

JUNTEK PSG9080 80M программируемый цифровой контроль DDS двухканальный произвольный волновый измеритель частоты Функция генератор сигналов

Информация о продукте Ссылка для скачивания

PSG9080 операционное видео

https://www.youtube.com/watch?v=mBVYoYjNlKo

PSG9080 Руководство пользователя

http:/68.168.132.244/PSG9080_EN_manual.pdf

PSG9080 ПК программное обеспечение/протокол связи

http:/68.168.132.244/PSG9080_EN_Setup.zip

WhatsAPP Technology Group

https://chat.whatsapp.com/CBXHIjh1CdpE5OBwUfchLi

PSG9080-это программируемая функция/генератор сигналов произвольной волны. Он может выводить синусоидальную волну, квадратную волну, треугольную волну, импульсную волну, произвольную волну и т. д. Частотный диапазон прибора до 80 МГц, с модуляцией, частотной разверткой, частотой измерения сигнала и функциями программирования и т. д. Он может одновременно отображать Выходные сигналы, амплитуду, фазу, Рабочий цикл и частота. Эта серия имеет отличные амплитудно-частотные характеристики, многофункциональные, высокопроизводительные, экономичные, портативные и другие характеристики обеспечивают новые варианты для образования, исследований и разработок, производства, тестирования и других отраслей промышленности.

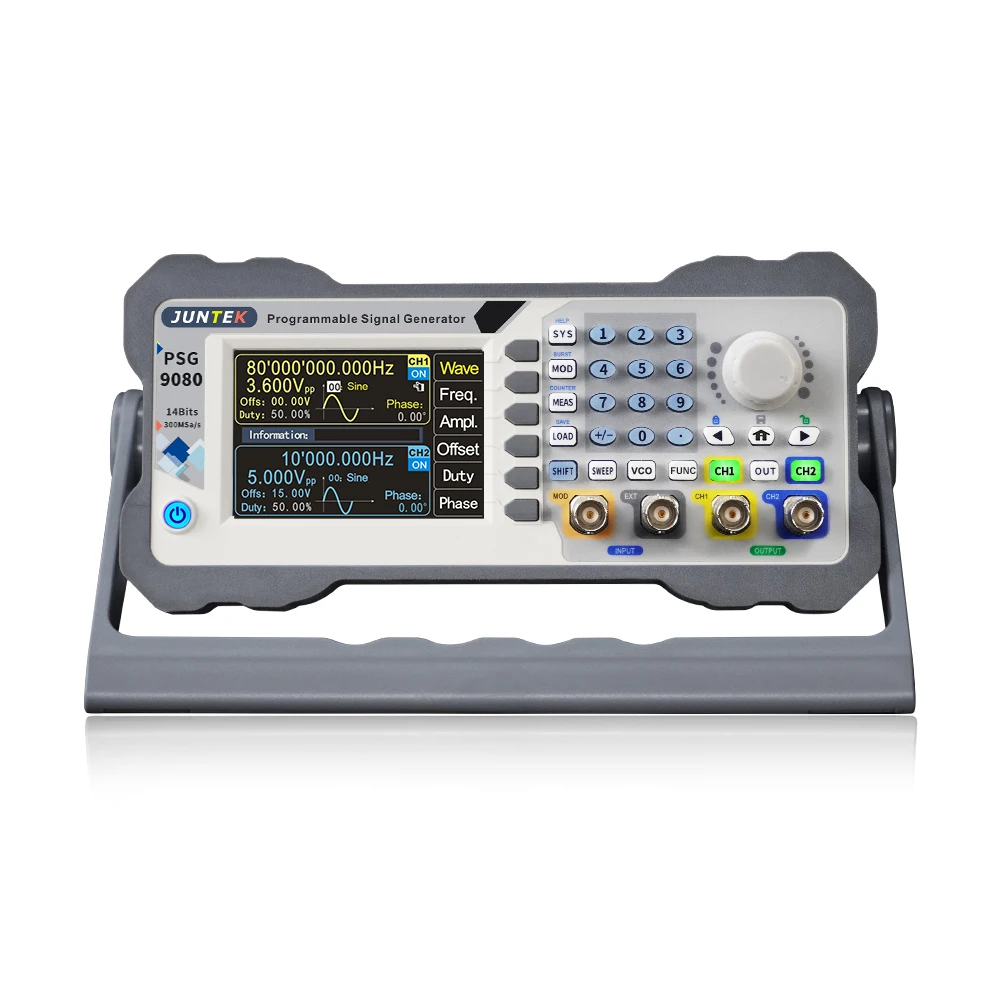

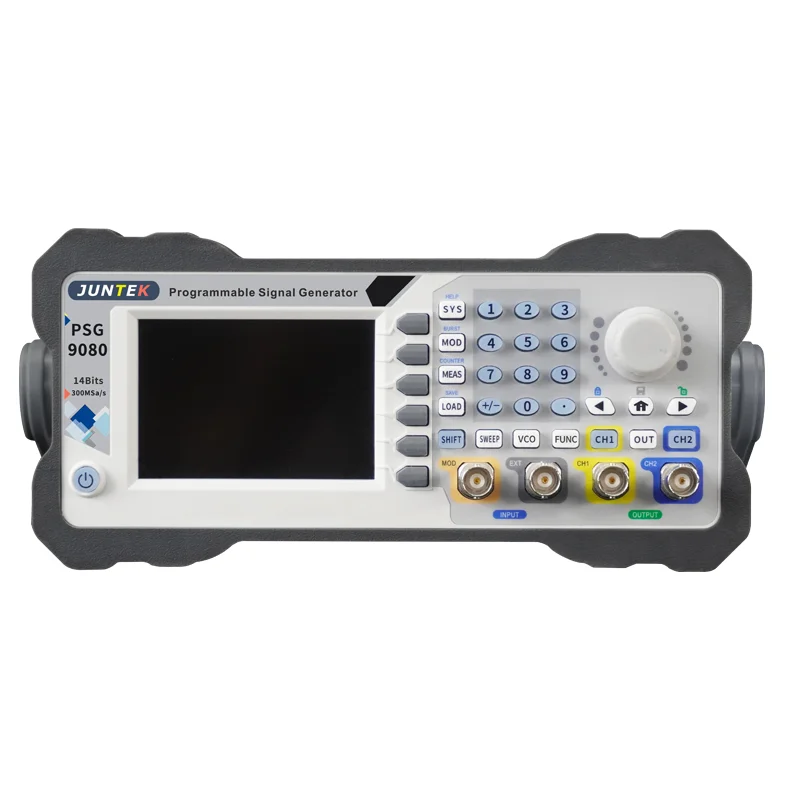

Инструмент-это изысканный внешний вид и оснащен 3,5 дюйма с высоким разрешением Цвет ЖК-дисплей экран взять с собой новый визуальный опыт.

►Программируемый выход: Тип выходного сигнала (например, Синусоидальная волна, прямоугольная волна, треугольная волна, произвольная волна и т. д.), время выхода и выходная последовательность могут быть свободно разработаны для реализации автоматической работы.

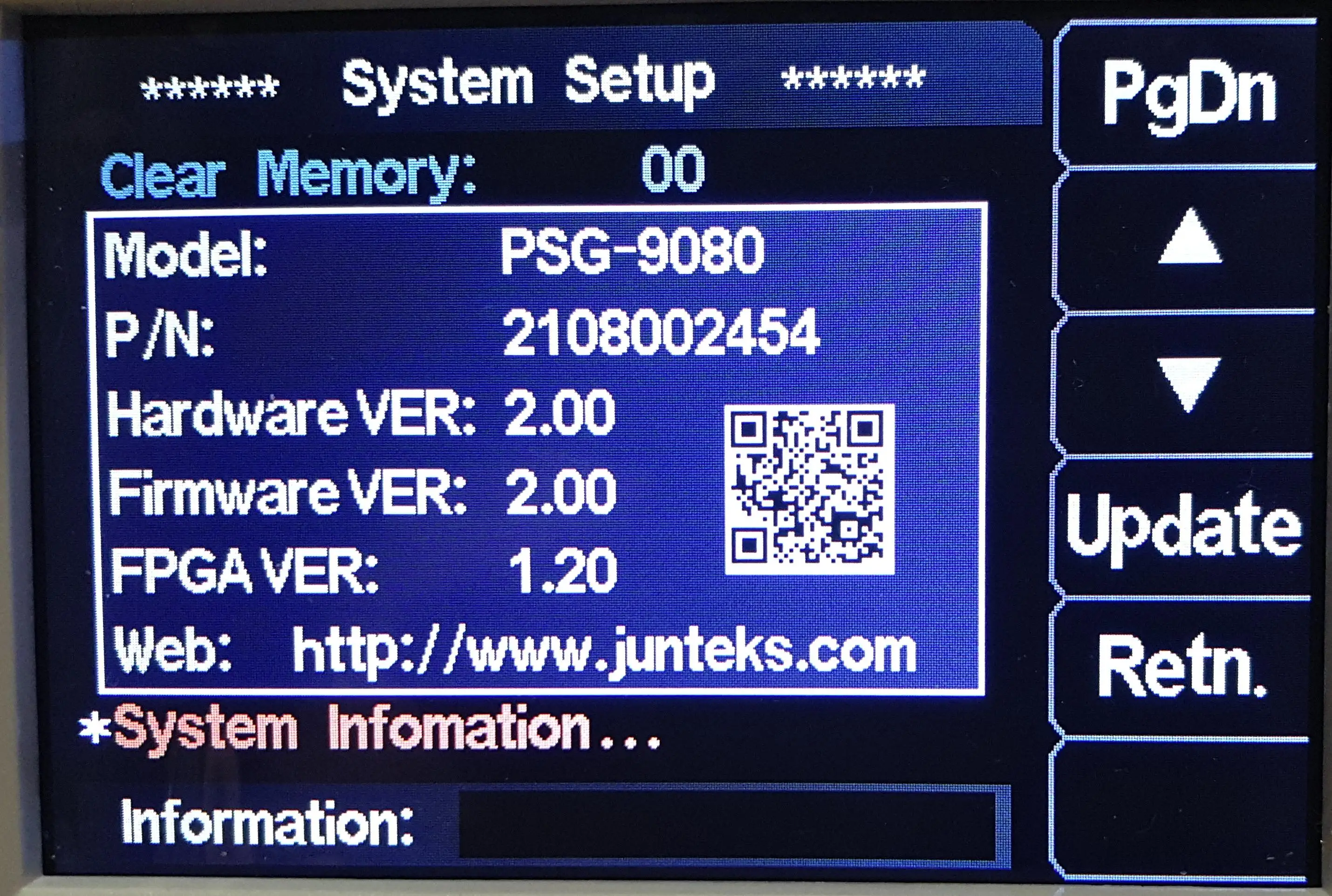

►Обновление прошивки в режиме реального времени: обновление прошивки может быть обновлено в любое время, чтобы исправить ошибки или использовать для ваших особых потребностей в настройке. Нажмите соответствующую мягкую клавишу, чтобы подтвердить вход в режим обновления, и выполните обновление однокнопочной прошивки путем подключения к программному обеспечению ПК.

►Регулировка напряжения: частота, амплитуда и рабочий цикл выхода могут управляться внешним аналоговым сигналом напряжения для достижения регулируемой напряжением частоты подметания, амплитуды подметания и цикла подметания, которые широко используются в промышленной отладке.

►Функция модуляции: модулированные формы сигнала могут быть выходными в одноканальном или двухканальном. Модуляция: процесс добавления информации от источника сигнала к носителю, чтобы сделать его подходящим для передачи канала. Это технология, которая делает волну носителя меняться с сигналом.

►Высокая Частота дискретизации: частота дискретизации до 300MSa/s может получать больше данных о волновой форме в единицу времени, тем самым делая отображаемую форму волны более точной.

►Личный Цвет: для того, чтобы удовлетворить индивидуальные потребности клиентов, предоставляются четыре цветовые схемы для системы. Вы можете использовать цифровые клавиши и ручку для выбора желаемого цвета системы, нажмите мягкую клавишу сохранения, чтобы сохранить выбранный цвет

►Эквивалентная производительность двухканальный выход: одинаковые или различные функциональные сигналы или сигналы произвольной формы могут быть выходными одновременно; Все параметры могут быть настроены независимо, разница в фазах между двумя каналами постоянно регулируется от 0 до 359,9 градусов; Частота сигнала может быть до 80 МГц, И выходной сигнал может быть в пределах 1 МГц до 25Vpp.

►Функция всплеска: Синусоидальная волна, квадратная волна, зубная волна или произвольная волна могут быть использованы для генерирования сигналов всплеска, количество периодов непрерывно регулируется между 1-1000000000

►Ширину импульса можно отрегулировать точно: ширина импульса и время импульсного периода импульсной волны цифрово и точно регулируются, что позволяет точно установить широкий диапазон импульсных сигналов без выхода дрожания.

►Можно рисовать произвольные формы сигнала: Программное обеспечение ПК и протокол связи предоставляются бесплатно, произвольные формы сигнала могут быть нарисованы с помощью программного обеспечения ПК; Использование протокола связи может быть вторичным программированием развития; все функции инструмента могут управляться программным обеспечением ПК (инструмент также может быть завершен все операции без подключения к компьютеру.)

Модель

PSG9080

Канал

2

Частота синусоидальной волны

1nHz-80MHz

Частота дискретизации

300MSA/S

Длина волны

8192 точек/каналов

Вертикальное разрешение формы волны

14 бит

Волновой Тип

Синусоидальная волна, квадратная волна, импульсная волна (отношение мощности, ширина импульса и время цикла могут быть точно установлены), треугольная волна, восходящая пандус, падающая пандус, CMOS волна, уровень постоянного тока, половина волны, полная волна, положительная ступенчатая волна, обратная лестница волна, экспоненциальный подъем, экспоненциальная осень, Lorentz импульсная волна, мультизвуковая волна, случайная волна шума, трапециевидная импульсная волна, синкерная импульсная волна и 99 наборов пользовательских форм.

Квадратная волна

1nHz-30MHz

Треугольная волна

1nHz-50MHz

Разрешение частоты

1нгц

Время подъема/падения

≤ 10 нс

Амплитудный диапазон

Частота <1 МГц, 2mVpp ~ 25Vpp

1 МГц ≤частота <11 МГц, 2mVpp ~ 10Vpp

11 МГц ≤частота <60 МГц, 2mVpp ~ 5Vpp

60 МГц ≤частота ≤ 80 МГц, 2mVpp ~ 3.6Vpp

Разрешение амплитуды

1mVpp

Амплитудная стабильность

± 1% ± 1mVpp (@ 1kHz,>10mVpp)

Амплитудная плоскостность

Частота вращения ≤ 10 МГц: ± 1% (0,1 дБ)

10 МГц <частота ≤ 50 МГц: ± 2% (0,2 дБ)

50 МГц <частота ≤ 60 МГц: ± 10% (0,9дб)

Диапазон смещения

-9,99 V-12,00 V

Офсетное разрешение

0,01 V

Диапазон регулировки фазы

0 °-359,9 °

Разрешение

0,1 °

Выходное сопротивление

50 Ом (Типичный)

Тип модуляции

AM, FM, PM, ASK, FSK, PSK, PWM

Источник запуска

Ручной взрыв, CH2 burst, внешний burst (AC), внешний burst (DC)

Функция измерения

Частота, положительная и отрицательная ширина импульса, период, рабочий цикл

Диапазон счетчика

0-4294967295

Функция развертки

Частота развертки, амплитуда развертки, обязанность развертки

Режим развертки

Линейный, логарифмический

Функция VCO

Частотный контроль, контроль амплитуды и контроль рабочего цикла

Режим работы

Отладка, нормальная

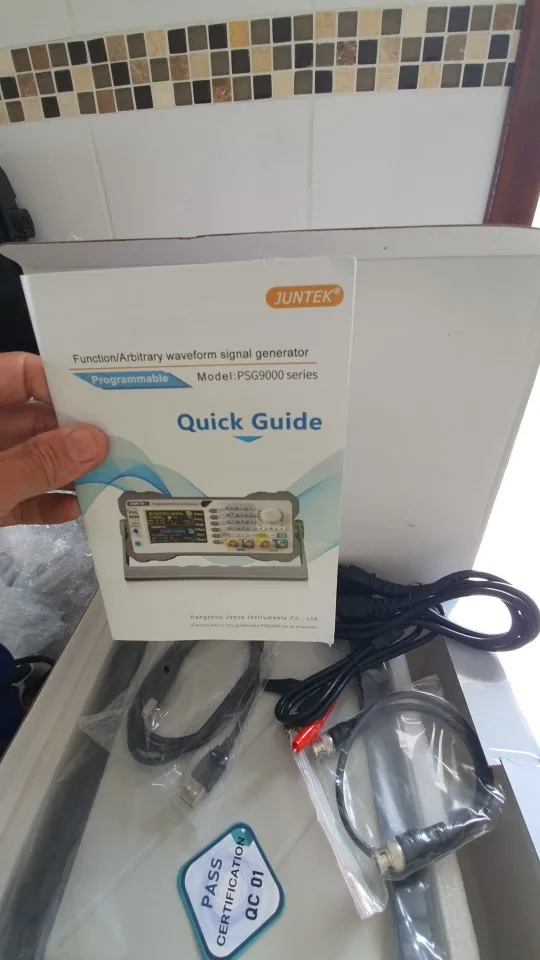

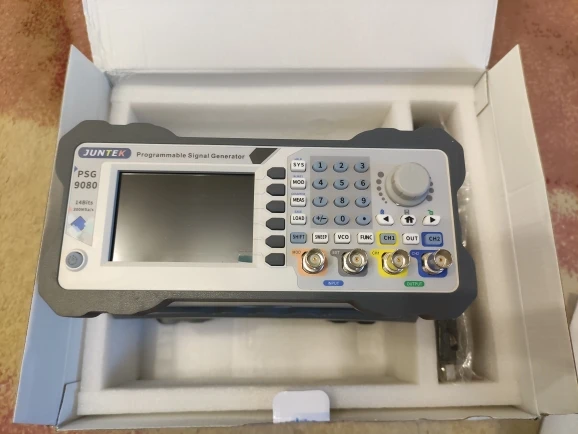

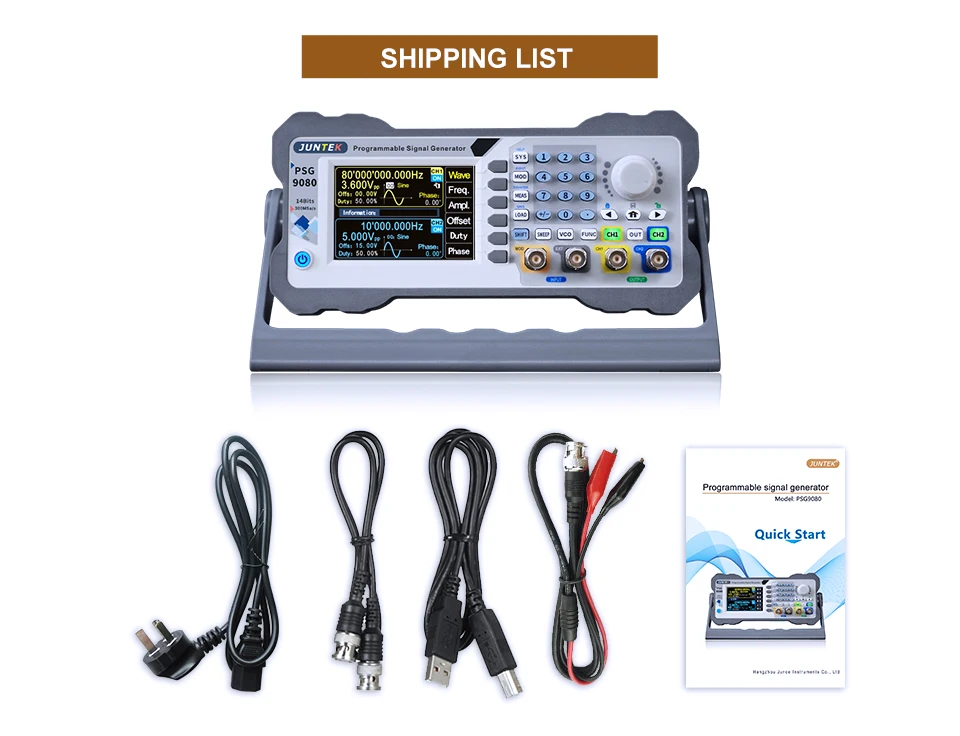

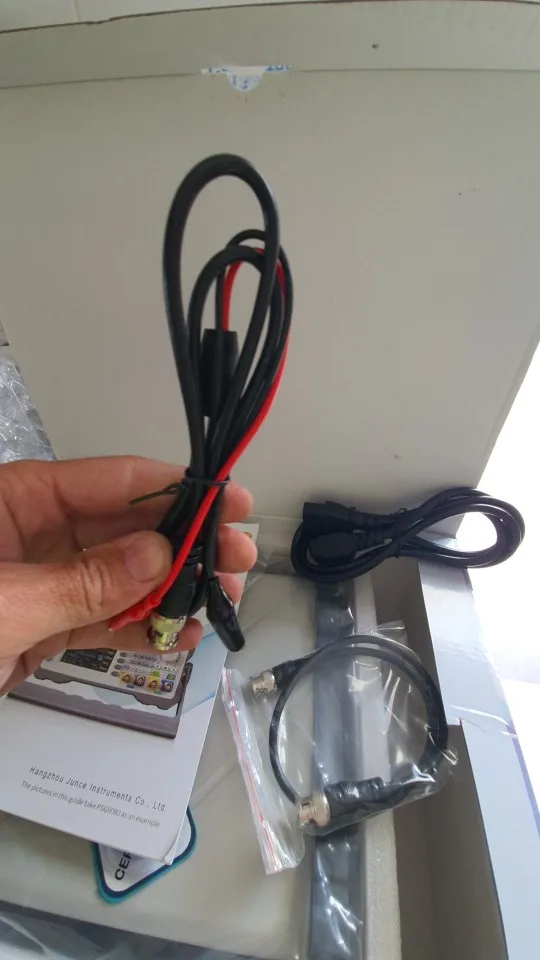

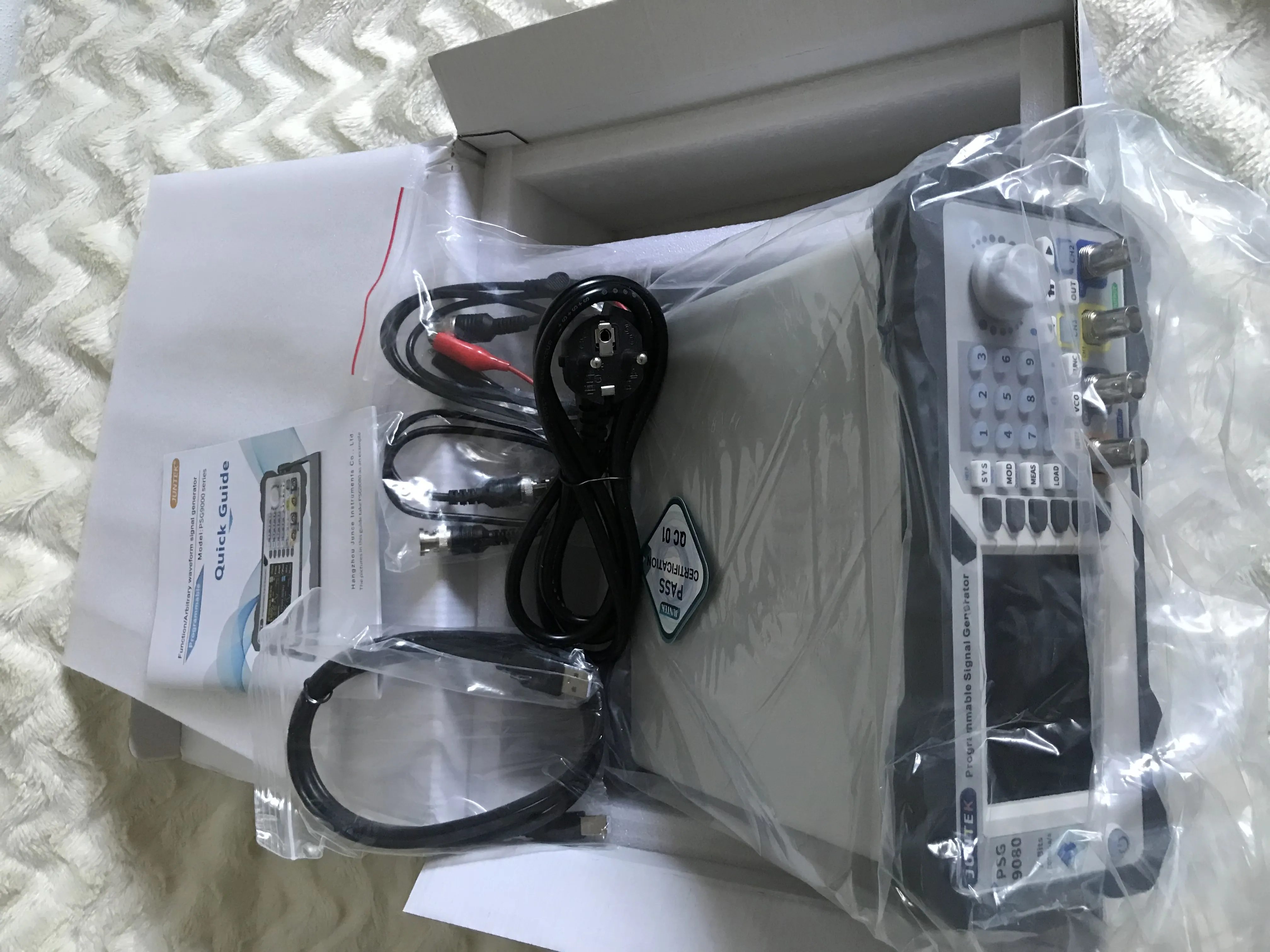

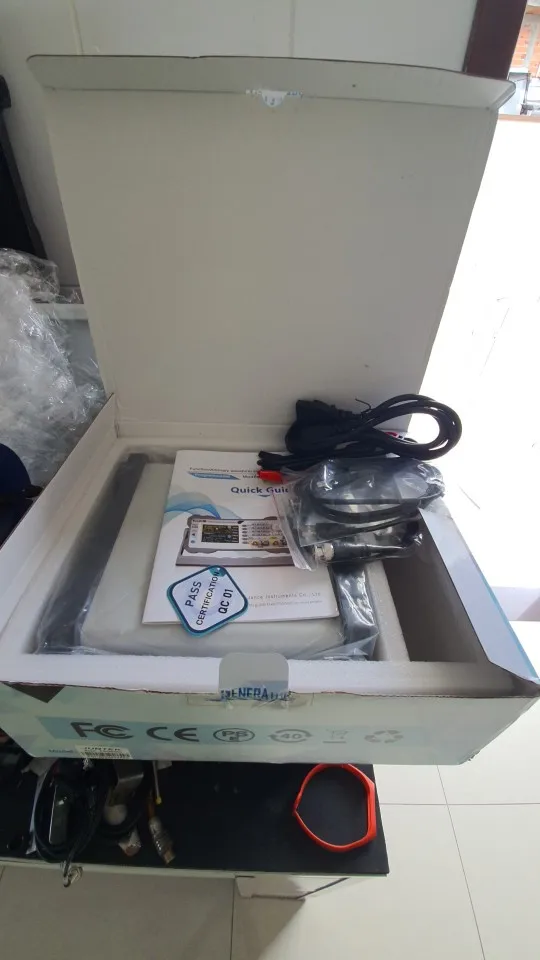

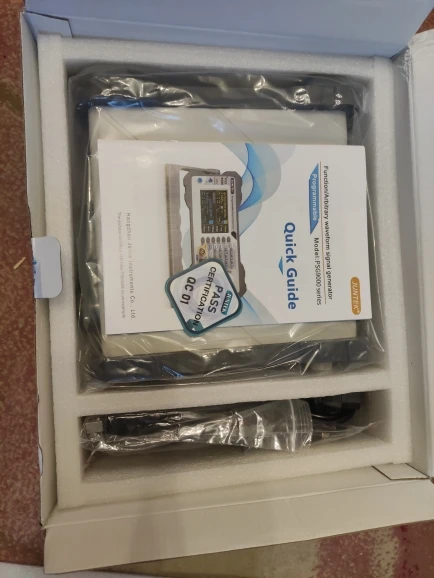

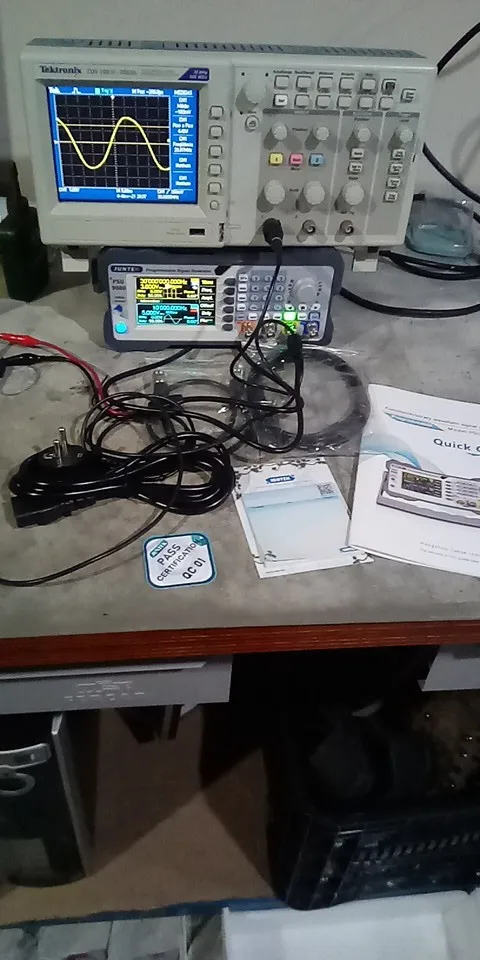

1. Генератор сигналов 2. Кабель питания

3.BNC штекер тестового провода 4.USB кабель для передачи данных

5.BNC для зажимов аллигатора тестовый свинец 6. Быстрое руководство
