Программируемый двухканальный генератор сигналов произвольной формы PSG9060 PSG9080 80 МГц 60 МГц

PSG90 серия 60MHz ~ 80MHzProgrammable генератор сигналов произвольной формы двухканальный функциональный генератор 300Msa/s

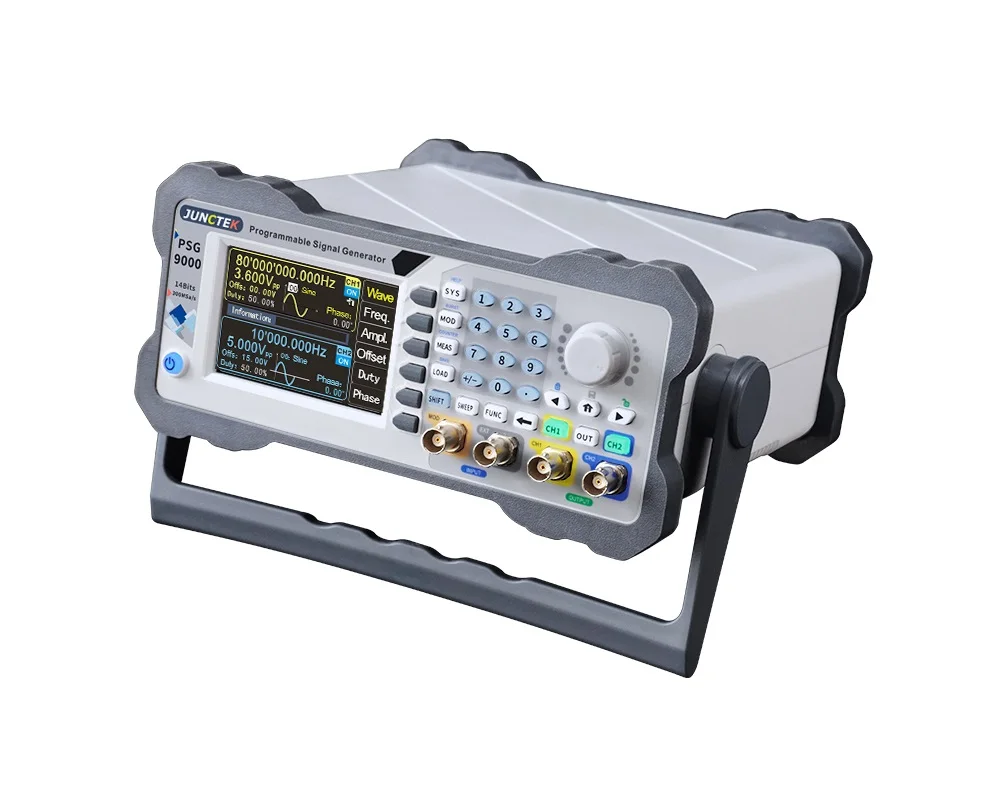

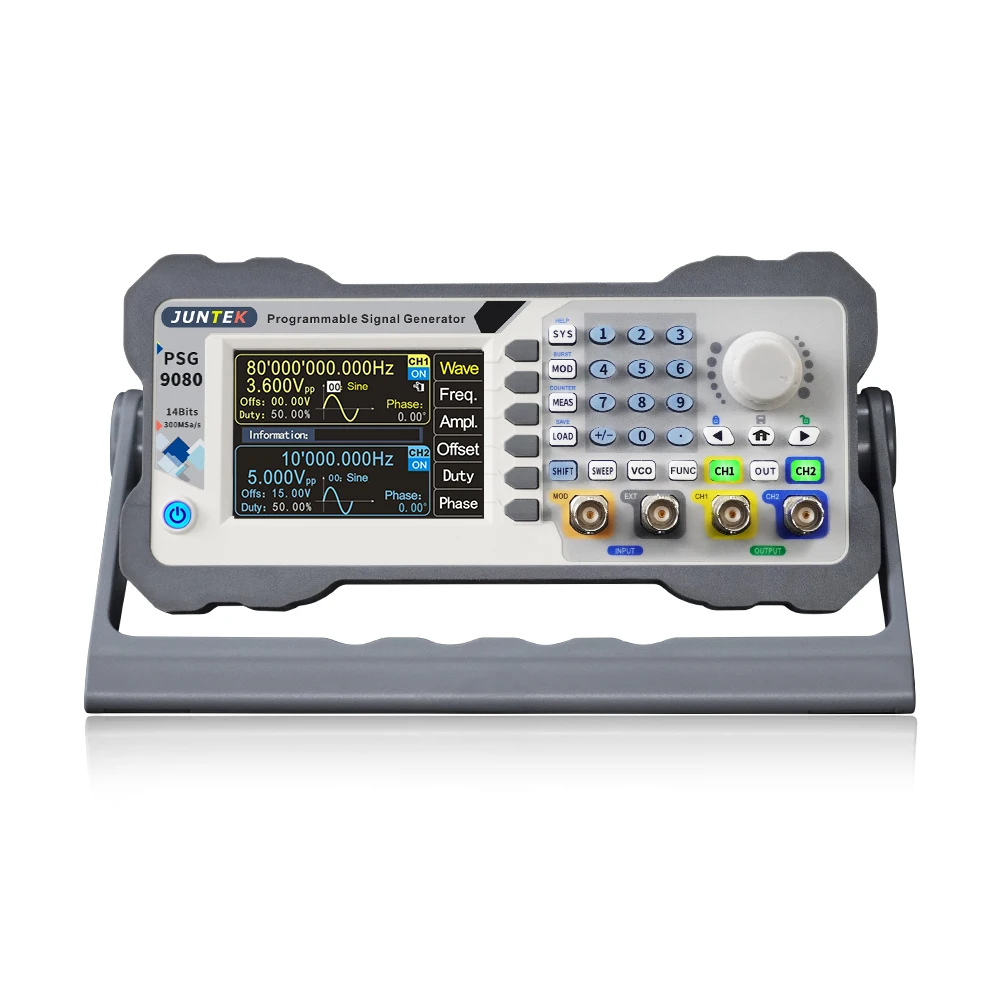

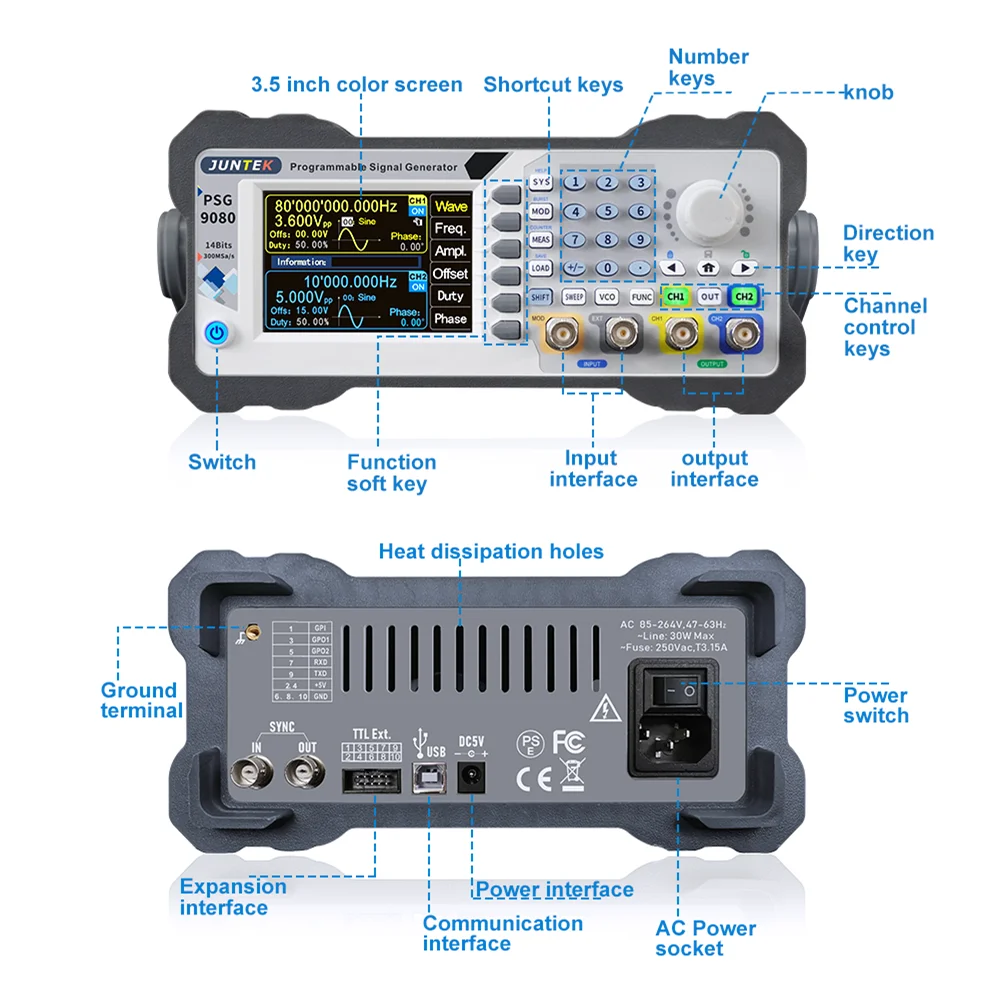

PSG9080-это программируемая функция/генератор сигналов произвольной волны. Он может выводить синусоидальную волну, квадратную волну, треугольную волну, импульсную волну, произвольную волну и т. д. Частотный диапазон прибора составляет до 60 МГц/80 МГц, с модуляцией, частотной разверткой, частотой измерения и функциями программирования и т. д. Он может одновременно отображать Выходные сигналы, амплитуду, фазу, Рабочий цикл и частота. Эта серия имеет отличные амплитудно-частотные характеристики, многофункциональные, высокопроизводительные, экономичные, портативные и другие характеристики обеспечивают новые варианты для образования, исследований и разработок, производства, тестирования и других отраслей промышленности.

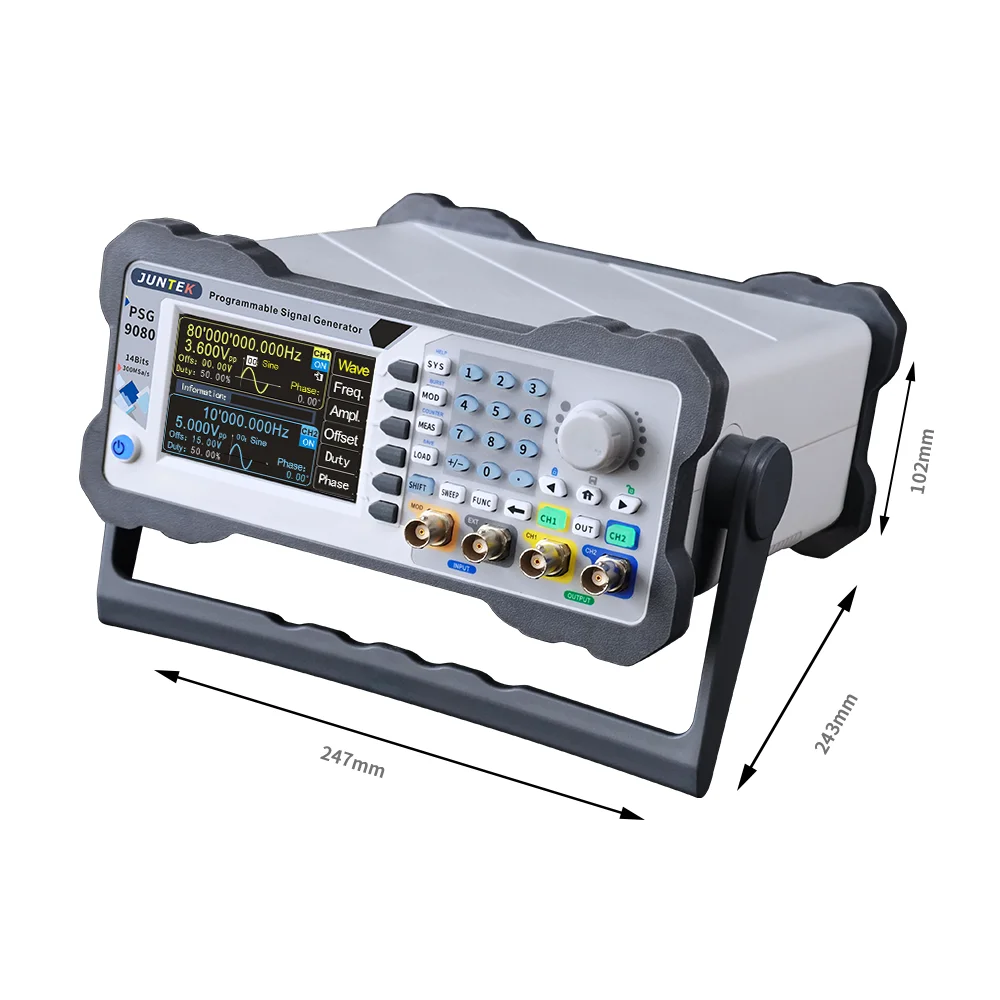

Инструмент-это изысканный внешний вид и оснащен 3,5 дюйма с высоким разрешением Цвет ЖК-дисплей экран взять с собой новый визуальный опыт.

Характеристики модуляции

Тип модуляции: AM,FM,PM,ASK,FSK,PSK,PWM

►Программируемый выход: Тип выходного сигнала (например, Синусоидальная волна, прямоугольная волна, треугольная волна, произвольная волна и т. д.), время выхода и выходная последовательность могут быть свободно разработаны для реализации автоматической работы.

►Обновление прошивки в режиме реального времени: обновление прошивки может быть обновлено в любое время, чтобы исправить ошибки или использовать для ваших особых потребностей в настройке. Нажмите соответствующую мягкую клавишу, чтобы подтвердить вход в режим обновления, и выполните обновление однокнопочной прошивки путем подключения к программному обеспечению ПК.

►Регулировка напряжения: частота, амплитуда и рабочий цикл выхода могут управляться внешним аналоговым сигналом напряжения для достижения регулируемой напряжением частоты подметания, амплитуды подметания и цикла подметания, которые широко используются в промышленной отладке.

►Функция модуляции: модулированные формы сигнала могут быть выходными в одноканальном или двухканальном. Модуляция: процесс добавления информации от источника сигнала к носителю, чтобы сделать его подходящим для передачи канала. Это технология, которая делает волну носителя меняться с сигналом.

►Высокая Частота дискретизации: частота дискретизации до 300MSa/s может получать больше данных о волновой форме в единицу времени, тем самым делая отображаемую форму волны более точной.

►Личный Цвет: для того, чтобы удовлетворить индивидуальные потребности клиентов, предоставляются четыре цветовые схемы для системы. Вы можете использовать цифровые клавиши и ручку для выбора желаемого цвета системы, нажмите мягкую клавишу сохранения, чтобы сохранить выбранный цвет

►Эквивалентная производительность двухканальный выход: одинаковые или различные функциональные сигналы или сигналы произвольной формы могут быть выходными одновременно; Все параметры могут быть настроены независимо, разница в фазах между двумя каналами постоянно регулируется от 0 до 359,9 градусов; Частота сигнала может быть до 80 МГц, И выходной сигнал может быть в пределах 1 МГц до 25Vpp. -- параметр80 МГц. (Параметры устройства 60 МГц см. Следующую таблицу)

►Функция всплеска: Синусоидальная волна, квадратная волна, зубная волна или произвольная волна могут быть использованы для генерирования сигналов всплеска, количество периодов непрерывно регулируется между 1-1000000000

►Ширину импульса можно отрегулировать точно: ширина импульса и время импульсного периода импульсной волны цифровой и точной регулировки, что позволяет точно установить широкий диапазон импульсных сигналов без выхода дрожания.

►Можно рисовать произвольные формы сигнала: Программное обеспечение ПК и протокол связи предоставляются бесплатно, произвольные формы сигнала могут быть нарисованы с помощью программного обеспечения ПК; Использование протокола связи может быть вторичным программированием развития; все функции инструмента могут управляться программным обеспечением ПК (инструмент также может быть завершен все операции без подключения к компьютеру.)

Модель

PSG9080/PSG9060

CHannels

2.

Диапазон частот синусоидальной волны

1nHz-80MHz/1nHz-60MHz

Частота дискретизации

300MSa/S

Характеристики формы волны

Длина волны

8192 точек/каналов

Вертикальное разрешение формы волны

14 бит

Тип формы волны

Синусоидальная волна, квадратная волна, импульсная волна (рабочий цикл, ширина импульса и время цикла можно точно установить), треугольная волна, risingsaw-зубная волна, fallingsaw-зубная волна, КМОП волна, уровень постоянного тока, полуволна, полная волна, положительная ступенчатая волна, обратная ступенчатая волна, экспонентная волна, экспонентная осень, лориентская импульсная волна, Мути-звуковая волна, случайная волна шума, Трапециевидная импульсная волна, погружная импульсная волна, Амплитудная модуляционная форма, частотная модуляционная форма и 99 групп пользовательских форм.

Частотные характеристики

Диапазон частот синусоидальной волны

1nHz-80MHz/1nHz-60MHz

Частотный диапазон квадратных волн

1nHz-30MHz

Частотный диапазон треугольной волны

1nHz-50MHz

Частотный диапазон импульсной волны

1nHz-30MHz

TTL цифровой волновой Частотный диапазон

1nHz-20MHz

Частотный диапазон произвольной волны

1nHz-50MHz

Диапазон регулировки ширины импульса

5nS ~ 4S

Диапазон регулировки импульсного периода

10NS ~ 40S

Минимальное разрешение частоты

1нгц

Точность частоты

± 5ppm0 до 50 ℃

Стабильность частоты

± 3ppmper1year

Синусоидальная волновая спектральная Чистота

Полное гармоническое искажение

≤ 0.5%(@ 1 кГц, 5Vpp)

Характеристики сигнала

Квадратная волна

Время подъема/падения

≤ 10 нс

Overshoot

≤ 10%

Асимметрия

≤ 0.1%

Пандус и треугольная волна

Нелинейность

≤ 1% (менее than1MHz)

Асимметрия

≤ 1% (менее than1MHz)

Импульсная волна

Ширина импульса

5nS ~ 4S

ПульсПериод

10NS ~ 40S

Рабочий цикл

0.01%-99.99%

Поднимающийся/падающий край

≤ 10 нс

Overshoot

≤ 10%

Произвольная волна

Длина волны

8192 точек (8K точек)

Вертикальное разрешение

14 бит

Минимальный рост/время осени

≤ 10 нс

Overshoot

≤ 10%

Произвольный волновой номер нелетучего хранения

99

Характеристики выхода

Амплитуда

Амплитудный диапазон

Frequency≤

1 МГц

1 МГц ≤частота <11 МГц

11 МГц ≤частота <60 МГц

60 МГц ≤частота <80 МГц
