Особенности:

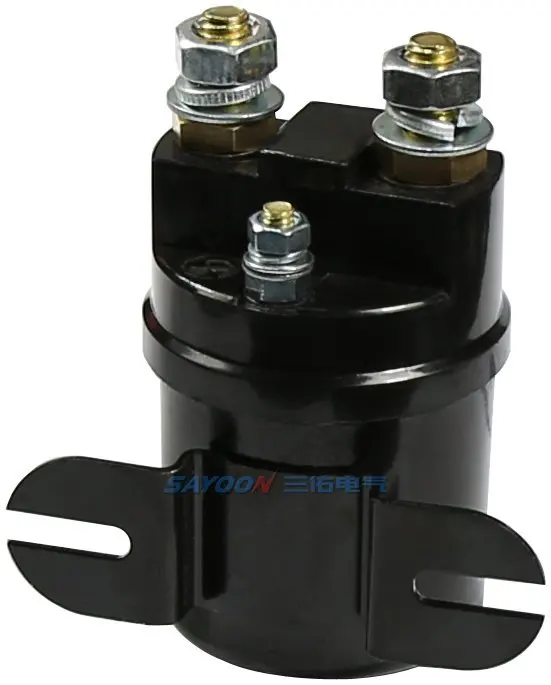

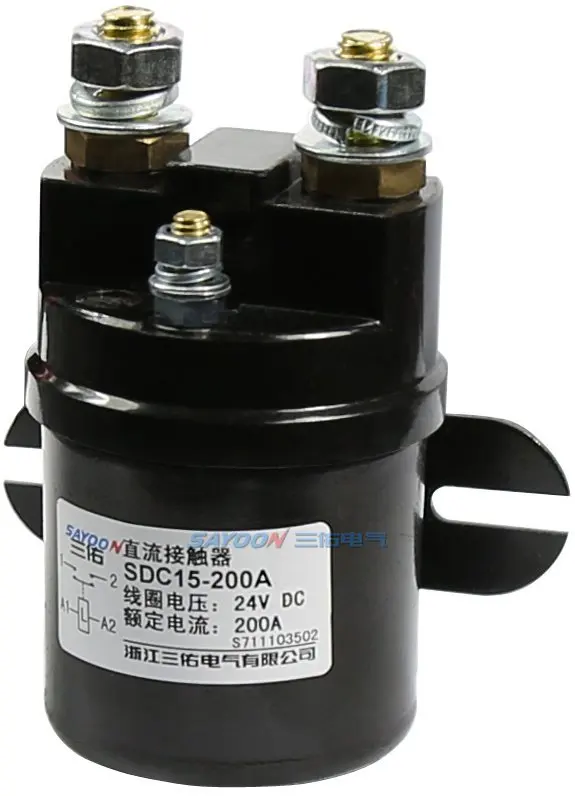

Пример модели SAYOON:
Использование:
Этот продукт имеет один нормально открытый контакт, он подходит для электрической системы управления, такой как Электрический насос, телекоммуникационное оборудование, Строительная техника, транспортное средство-аккумулятор, кран, поезд, корабль, бесперебойный источник питания, И т. Д.
Технические параметры:(Версия 1,42)
Тип продукта SAYOON
SDC15-200A
Контактная форма 1 нет Номинальное напряжение катушки (DC V) 6 в, 12 В, 24 В, 36 В, 48 В, 60 в, 72 в, 84 в, 120 В, 150 в, 220 В и т. д. Контактное напряжение (DC V) ≤ 80 в Номинальный ток нагрузки контактной цепи 48V (A) 200A Стандартное падение напряжения через контакты на 100A Электропитание 80мв Охлаждающее Натяжное напряжение при (20 ± 5)℃ (V) Опт 70% Понижающее напряжение охлаждения при (20 ± 5)℃(V) В1 35%, В1 5% Диапазон рабочего напряжения 40 градусов Цельсия катушки 0,8-1.2Us Выпадающее время (контакты n/o для открытия) 30 мс Время работы (контакты n/o для закрытия) 5 мс Подключите максимальное время контакта 10 мс Отсоедините максимальное время контакта 3 мс Сопротивление изоляции 20 МОм Электрическая прочность для сопротивления 50 Гц/60 Гц 1000VAC 1 минута Типичные токи неисправностей, которые могут быть разорваны 800A/5 мс при 48В постоянного тока Мощность катушки (Вт) 18-30 Повышение температуры катушки (к) ≤ 85 Повышение температуры на исходящем терминале (K) ≤ 65 Электрический срок службы 20000 раз Механический срок службы 300 тысяч раз Спецификация работы Прерывистый Контактный материал AgCdO Тип клеммы нагрузки Роза M8 Тип клеммы катушки M5 Роза или 6,3 мм Лопата терминалы Сертификация организации тестирования CE,FCCПримечание: Что касается различных условий использования клиентов, которые требуют разного фокуса функций, и для улучшения комплексных свойств наших продуктов, sayoon может регулировать параметры катушки, повышение температуры и так далее. Вышеуказанные параметры только для справки, для получения подробной информации, пожалуйста, обратитесь к Руководству по выбору и использованию контактора SAYOON DC.
Схема установки:
Схема проводки:
Механические возможности и использование окружающей среды:
Контактный свинец M10 затягивающий крутящий момент (N.m) Подходящая опция 9,0 Крутящий момент для катушки (N.m) Rosember 0,8 подходит, spade terminalsstm 0,8 подходит Температура окружающей среды -25 ~ + 70 ℃ Относительная влажность + 20 ℃ 98% Вибрация freq. Фиксированное положение 3G, 1 ~ 50 Гц амплитуда 0,5 мм Сотрясение (60 ~ 100) Время/минута, ускорение ≤ 4g Высота 2000 м Направление установки Случайный Международная защита IP50 (согласно IEC60947)
Инструкция по заказу:
Тип продукта SAYOON
SDC15-200A
U.N.W. 580 г Посылка Кол-во. 50 шт. Тип монтажного кронштейна H-arc (по умолчанию), M горизонтальный
