Особенности:
Подходит для электрических вилочных погрузчиков, аккумуляторных автомобилей, тракторов, экскаваторов, кирпичных машин, очистки транспортных средств, кондиционирования автомобиля, источника питания связи, источника бесперебойного питания, переключателей питания, таких как Гальваника электронной системы управления цепью управления, имеет преимущества малого объема, большой грузоподъемности, длительный срок службы, Простота обслуживания и другие характеристики приветствуются пользователями. Продукция в соответствии со стандартом JB2286-78, JB3974-85, YD / 585-92, YD / T512-92 требованиями; Завод и соответствующий испытательный блок испытаний, соответствуют стандартным требованиям, пользователь пользуется долгие годы, максимум для удовлетворения потребностей пользователя, качество и надежность.
Описание модели SAYOON:
Использование:
Этот продукт имеет один нормально открытый контакт, он подходит для электрической системы управления, такой как Электрический насос, телекоммуникационное оборудование, строительная техника, аккумуляторное транспортное средство, кран, поезд, корабль, бесперебойное питание, И т. д.
Технические параметры:(Версия 1,16)

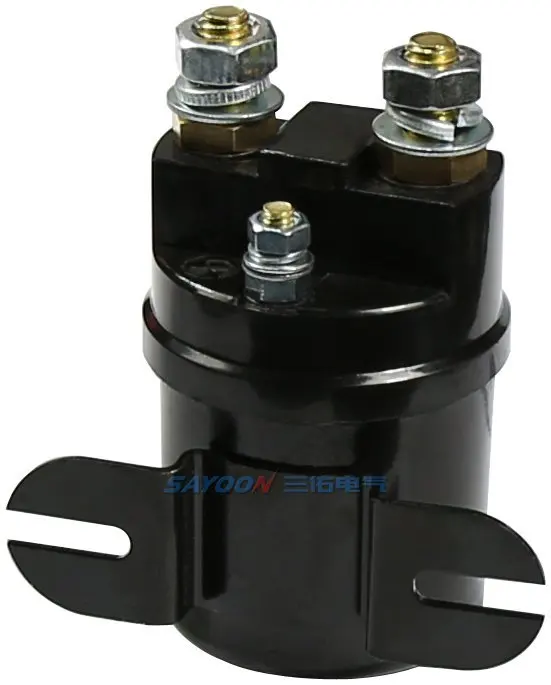

Тип продукта SAYOON
SDC15-300A
Контактная форма
1 нет
Номинальное напряжение катушки (DC V)
6 в, 12 В, 24 В, 36 В, 48 В, 60 в, 72 в, 84 в, 120 В, 150 в, 220 В и т. д.
Контактное напряжение (DC V)
≤ 80 в
Номинальный ток нагрузки контактной цепи 48 В (A)
300 А
Стандартное перепад напряжения между контактами на 100 А
≯ 80 мВ
Втягиваемое напряжение охлаждения при (20 ± 5)℃ (В)
≯ 70%
Перепад напряжения охлаждения при (20 ± 5)℃ (В)
≯ 35%,≮ 5%
Диапазон рабочего напряжения катушки 40 градусов Цельсия
0,8-1.2Us
Время отключения (Нет контактов для открытия)
30 мс
Время втягивания (Нет контактов для закрытия)
5 мс
Подключение максимального времени отскока контакта
10 мс
Отключите максимальное время отскока контакта
3 мс
Сопротивление изоляции
20 МОм
Электрическая прочность для сопротивления
50 Гц/60 Гц 1000 В переменного тока 1 минута
Типичные токи отказа, которые могут быть разорваны
800 а/5 мс при 48 В постоянного тока
Мощность катушки (Вт)
18-30
Повышение температуры катушки (к)
≤ 85
Повышение температуры на исходящем терминале (K)
≤ 65
Электрическая жизнь
20000 раз
Срок службы
300 тысяч раз
Рабочая Спецификация
Прерывистый
Контактный материал
AgCdO
Тип нагрузочной клеммы
Роза M8
Тип клеммы катушки
Роза M5 или клеммы 6,3 мм
Сертификация испытательной Организации
CE,FCC
Примечание: Что касается различных сред использования клиентов, которые требуют различной направленности функций, и для того, чтобы улучшить комплексные свойства наших продуктов, sayoon может регулировать параметры катушки, повышение температуры и так далее. Приведенные выше параметры предназначены только для справки. Дополнительные сведения см. В руководстве по выбору и использованию контактора постоянного тока SAYOON.
Схема установки:
Схема подключения:
Механическая способность и использование окружающей среды:
Контактный провод M10, крутящий момент (Н. М)
≯ 9,0 подходит
Крутящий Момент вывода катушки (Н. М)
Розовый ≯ 0,8 подходящий, терминал с лопаткой ≯ 0,8 подходящий
Температура окружающей среды
-25 ~ + 70 ℃
Относительная влажность
+ 20 ℃ 98%
Вибрация freq. В фиксированном положении
3 г, амплитуда 1 ~ 50 Гц 0,5 мм
Сотрясение
(60 ~ 100) Время/минута, ускорение ≤ 4 г
Высота высота
2000 м
Направление установки
Случайный
Международная защита
IP50 (согласно IEC60947)
Инструкция по заказу:
Тип продукта SAYOON
SDC15-300A
Вес нетто США
585 г
Количество посылка.
50 шт.
Тип монтажного кронштейна
H-arc (по умолчанию), M горизонтальный
