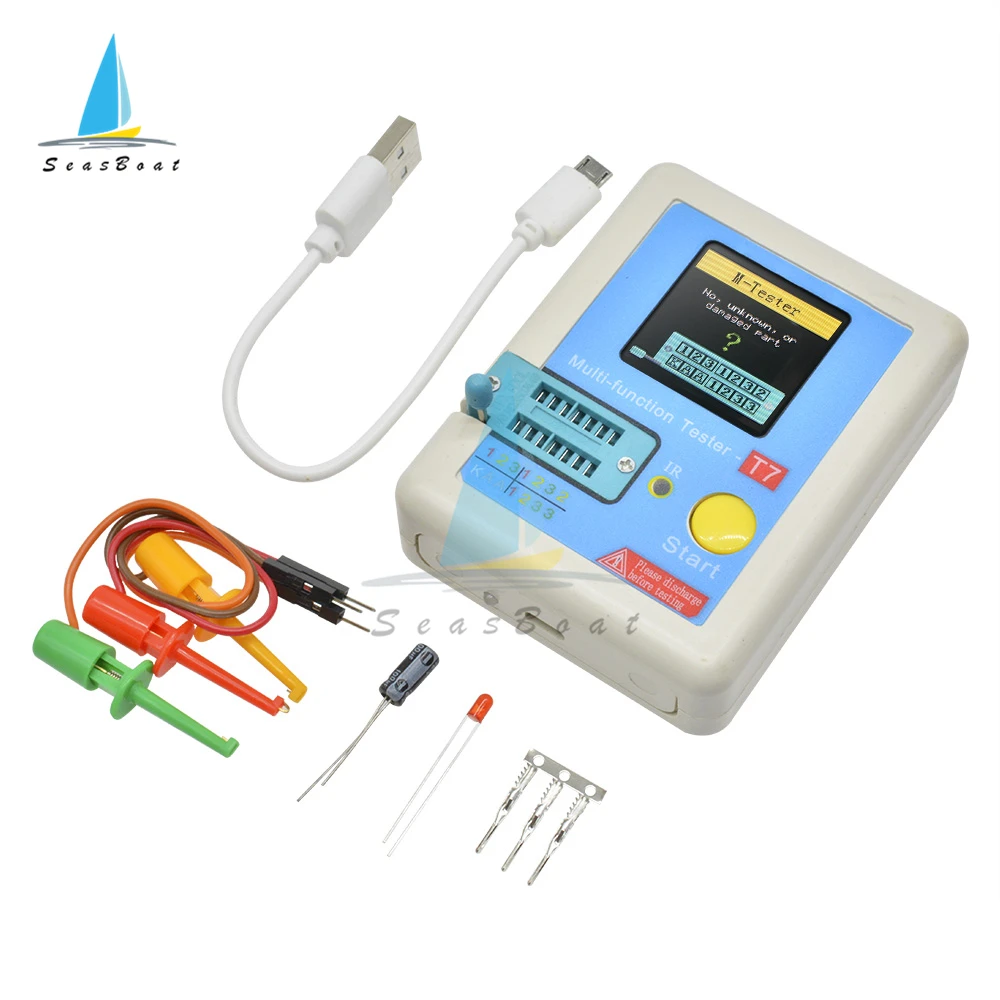

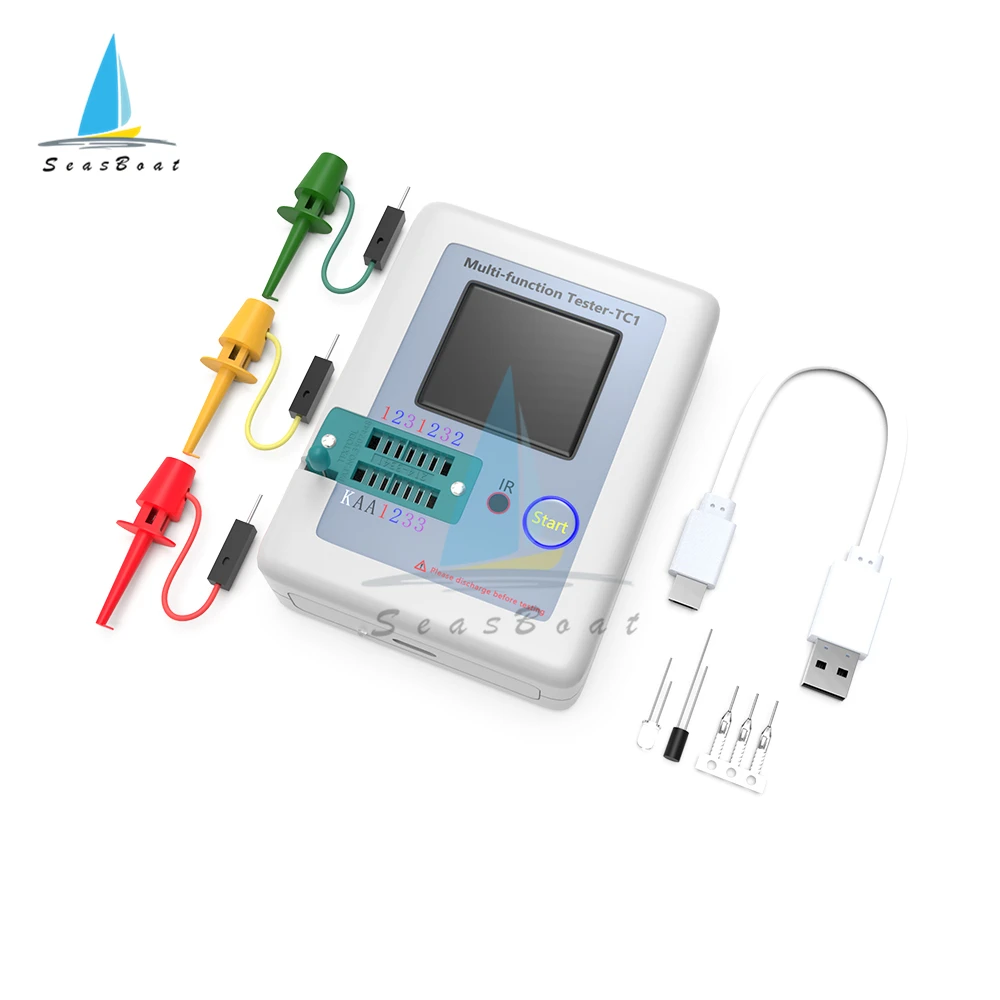

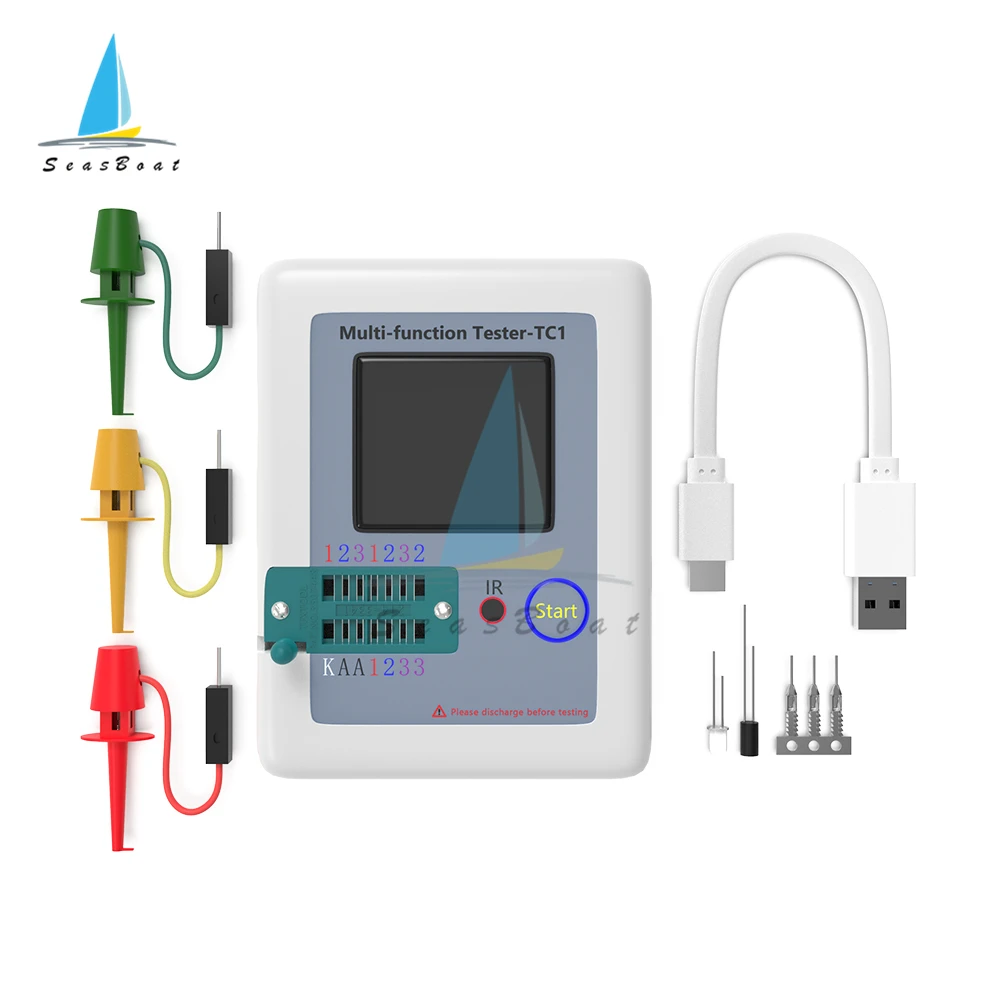

LCR-TC1 TCR-T7 тестер транзисторов мультиметр цветной дисплей TFT Диод Триод измеритель емкости резистор NPN PNP MOSFET
SeasBoat Store - Надежность 96.5%
Более 2238 подписчиков, дата открытия магазина 08.04.2020
- Положительные оценки: 98% (8713)
- Соответствие описанию: 96%
- Отвечает на сообщения: 96%
- Скорость отправки: 96%
Последнее обновление: 15.09.2024

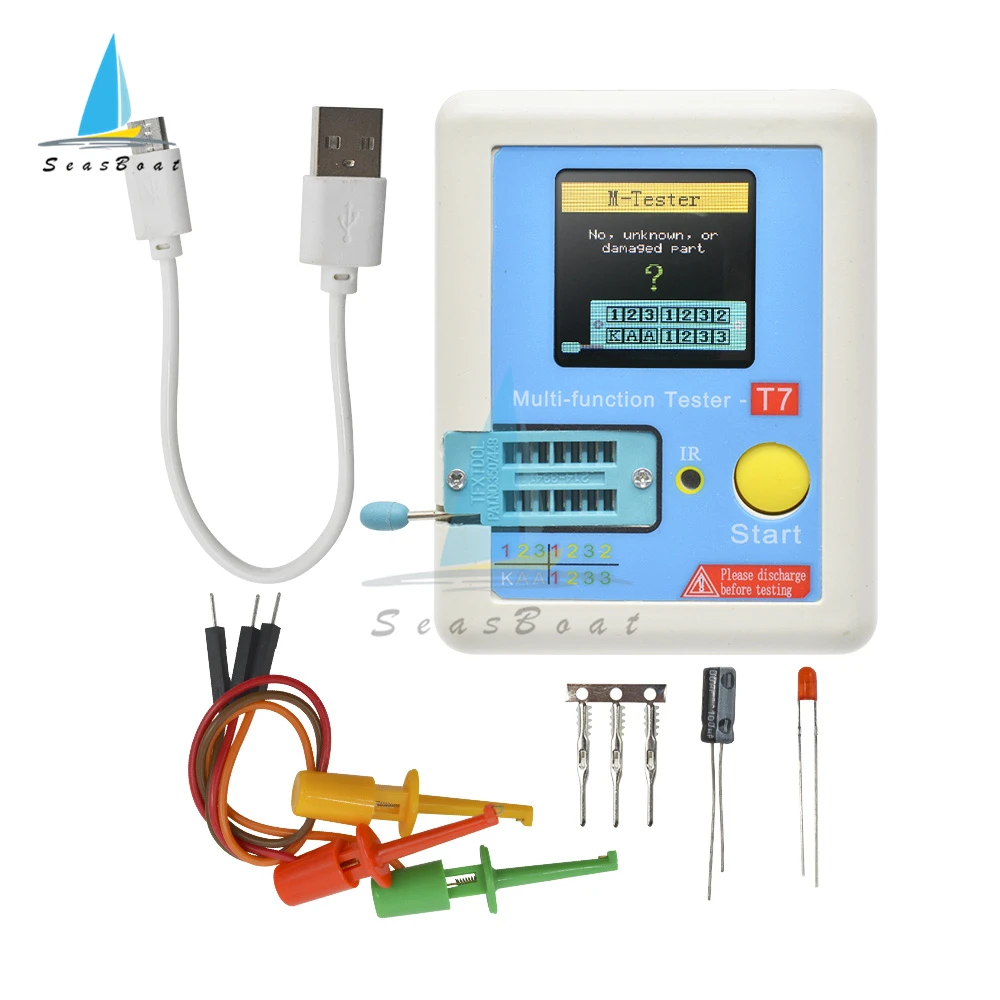

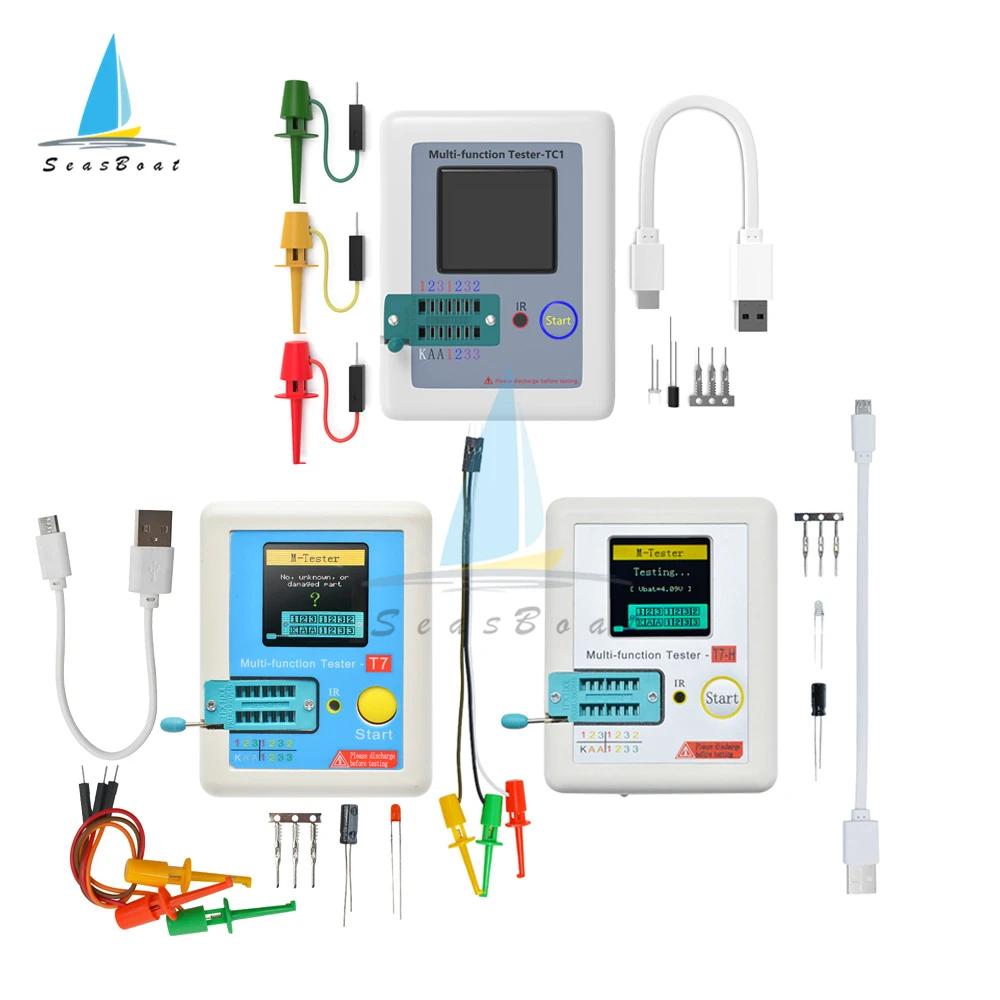

LCR-TC1
TCR-T7
Обзор 1,1-160x128 TFT дисплей
-Многофункциональная клавиша
-Область тестирования транзисторов
-Зона тестирования диодов Зенера
-Окно ИК приемника
-Интерфейс зарядки Micro USB
-Светодиодный индикатор заряда
1.1 ОсобенностиTC-V2.12k-это многофункциональный тестер с графическим TFT-дисплеем.
Тестер транзисторов l
-
-Автоматическое обнаружение Зенера диоде0, 01-30 в
-Самопроверка с автоматической калибровкой
L ИК-декодер
-Поддержка ИК-кодирования Hitachi
-ИК дисплей формы волны
-Инфракрасная инструкция приема
L другие
-Результаты измерений с помощью TFT графического дисплея (160x128)
-Управление одной кнопкой
-Автоматическое отключение питания (время ожидания устанавливается)
-Встроенный литий-ионный аккумулятор большой емкости
-Обнаружение напряжения литий-ионного аккумулятора
-Поддержка китайского и английского языков
Предупреждение: Встроенный литий-ионный аккумулятор, строго запрещается тестер погруженный в воду, или возле источника тепла!
Предупреждение: Для вашей личной безопасности, пожалуйста, строго соблюдайте спецификации и меры предосторожности литий-ионных аккумуляторов!
1 Инструкция по эксплуатации1,1 основных операционных определенийМногофункциональная клавиша имеет два действия:
L короткое нажатие: нажмите клавишу и не менее 10 мс, отпустите клавишу в течение 1,5 секунд
L Длительное нажатие: Нажмите кнопку более 1,5 секунд
1.2. Включение питанияВ выключенном состоянии Коротко нажмите многофункциональную клавишу, тестер включается и измеряется автоматически.
L интерфейс включения питания и измерения

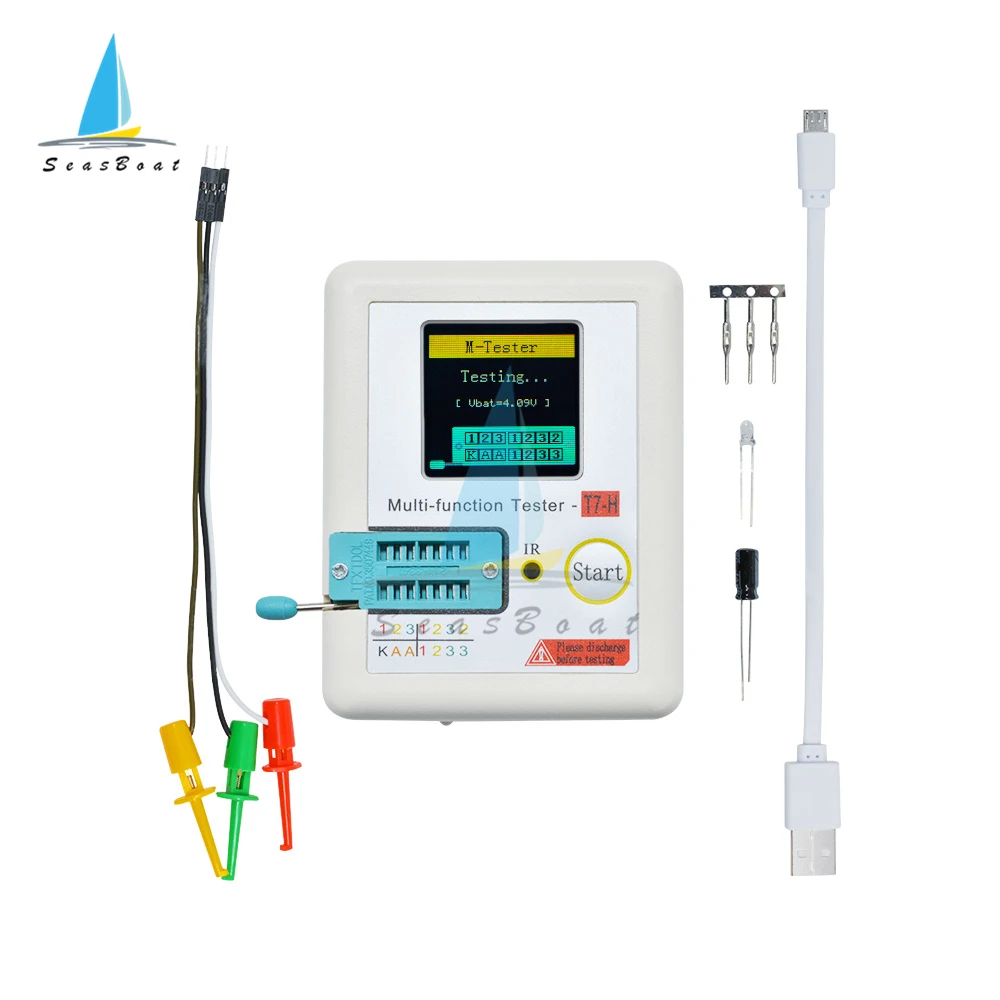

TC-T7-H
TFT-дисплей 128x128
Многофункциональный ключ
Область тестирования транзисторов
Зона тестирования диода Зенера
Окно ИК приемника
Интерфейс зарядки Micro USB
СВЕТОДИОДНЫЙ индикатор заряда
Компонент
Диапазон
Описание параметров
Бжт
-
HFE (усиление постоянного тока), Ube (напряжение базового излучателя), Ic (ток коллектора), Iceo (ток отключения коллектора (IB = 0), ices (короткий ток коллектора), Uf (прямое напряжение защитного диода) ③
Диод
Прямое напряжение <4,50 в
Прямое напряжение, емкость диода, ИК (обратный ток) ②
Двойные диоды
Прямое напряжение
Диод Зенера
0,01-4,50 в
(Область тестирования транзистора)
Прямое напряжение, обратное напряжение
0,01-20 в
(Зона тестирования диода Зенера)
Обратное напряжение
МОП-транзистор
JFET
Cg (емкость затвора), Id (ток слива) при Vgs (затвор к пороговому напряжению источника), Uf (прямое напряжение защитного диода) ④
Бтиз
Id (ток слива) при Vgs (переход к пороговому напряжению источника), Uf (прямое напряжение защитного диода) ④
МОП-транзистор
Vt (переход к пороговому напряжению источника), Cg (емкость затвора), Rds (переход к источнику на сопротивление), Uf (прямое напряжение защитного диода) ④
Тиристор
Т (ток запуска ворот)<6 мА
Пусковое напряжение ворот
Сиак
Конденсатор
25 пф-100 МФ
Емкость, ESR (эквивалентное последовательное сопротивление), Vloss ①
Резистор
0,01-50 мОм
Сопротивление
Индуктор
0,01 mH-20 ч
Индуктивность, сопротивление постоянного тока ⑤
Батарея
0,1-4,5 в
Напряжение, полярность батареи
Примечание ②: Диодная емкость, ИК (обратный ток) отображается только при эффективной
Примечание ③: отображается только при наличии защитного диода
Примечание ④: ESR, Vloss отображается только при эффективном
Примечание ⑤: измерение индукторов с сопротивлением ниже 2100 Ом
Часто задаваемые вопросы
Вопрос
Причина
Решение
Невозможно включить питание
Встроенный литий-ионный аккумулятор разряжен
Зарядка литий-ионного аккумулятора, способы зарядки см. Раздел 2,9
Неточные измерения
Неточные параметры калибровки
Повторную калибровку см. В разделе 2,4
Обновленная версия LCR-TC2
-
AC НапряжениеPls check description
-
DC НапряжениеPls check description
-
Вес логистики0.130
-
Диапазон измерения ёмкостиPls check description
-
Диапазон измерения индуктивностиPls check description
-
Диапазон измерения сопротивленияPls check description
-
Каждая упаковка1
-
Минимальная единица измерения100000015
-
Название брендаAideepen
-
Номер моделиLCR-TC1 TCR-T7 TC-T7-H Transistor Tester
-
Переменного токаPls check description
-
Постоянного токаPls check description
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Рабочая температура0-40 ℃
-
Размер логистики - высота (см)2
-
Размер логистики - длина (см)2
-
Размер логистики - ширина (см)2
-
РазмерыPls check description
-
Режим работыPls check description
-
СертификацияNONE
-
Тип дисплеяЦифровой дисплей
-
Товары для ремонтаЭлектрический
-
Это умное устройствоno
Отзывы покупателей
Страна: ES Color: LCR-T7 Доставка: Cainiao Standard For Special Goods 02.10.2020
Все в порядке, доставка прибыла очень быстро, я проверил их, и они работают очень хорошо, очень хорошее качество отношений-цена, большое спасибо.
Y***i

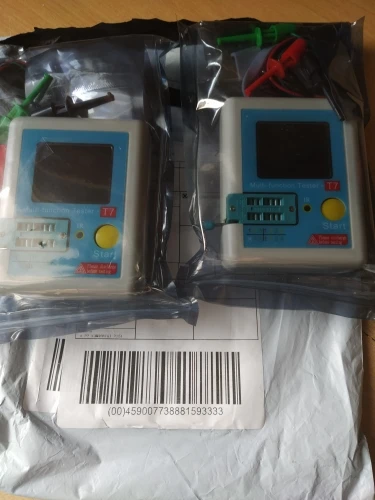

Страна: JP Color: TC-T7-H Доставка: Cainiao Standard For Special Goods 03.03.2021
