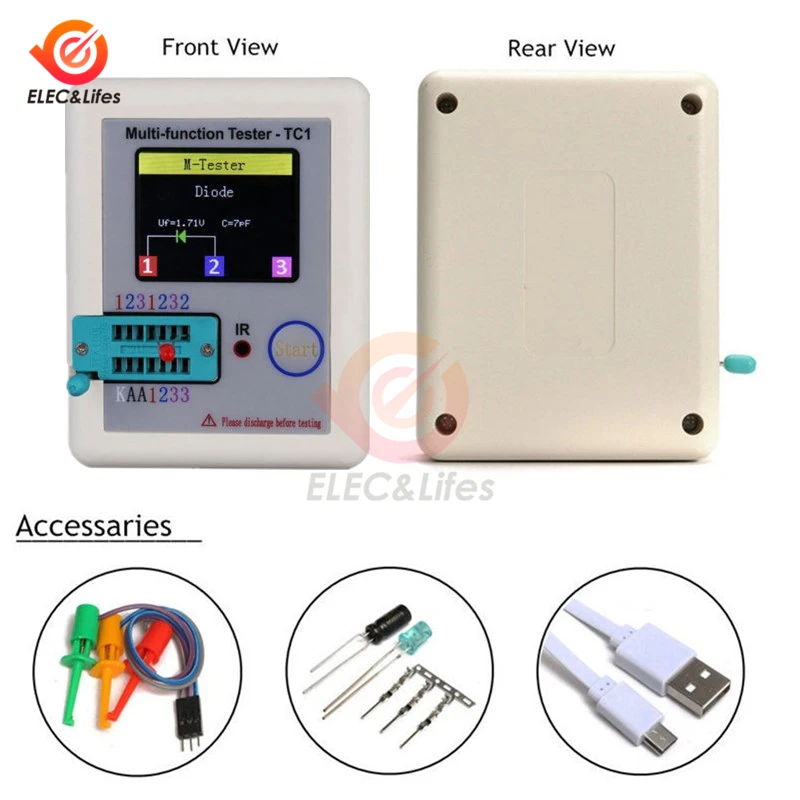

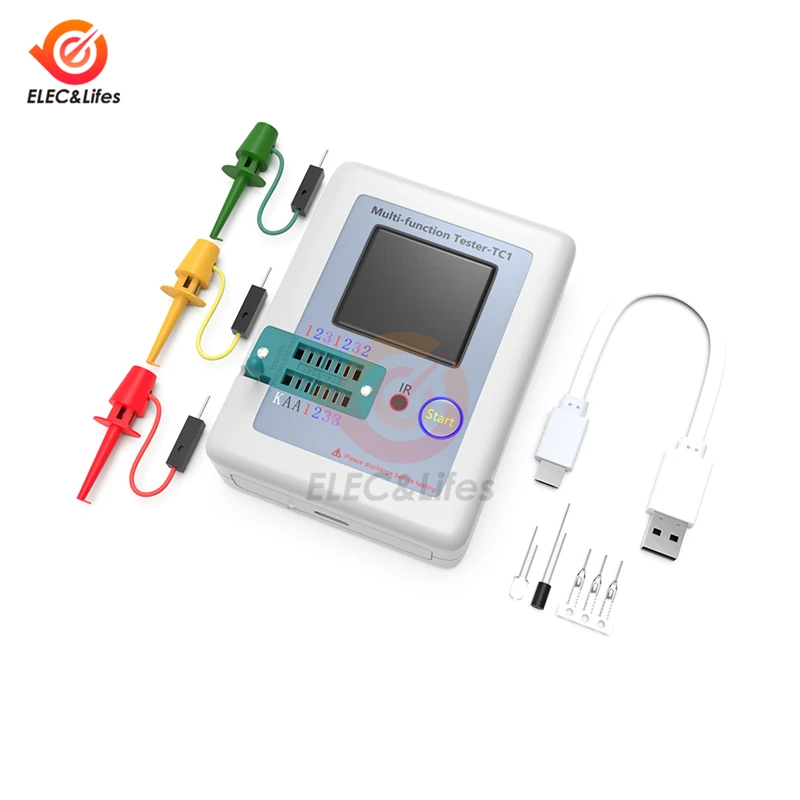

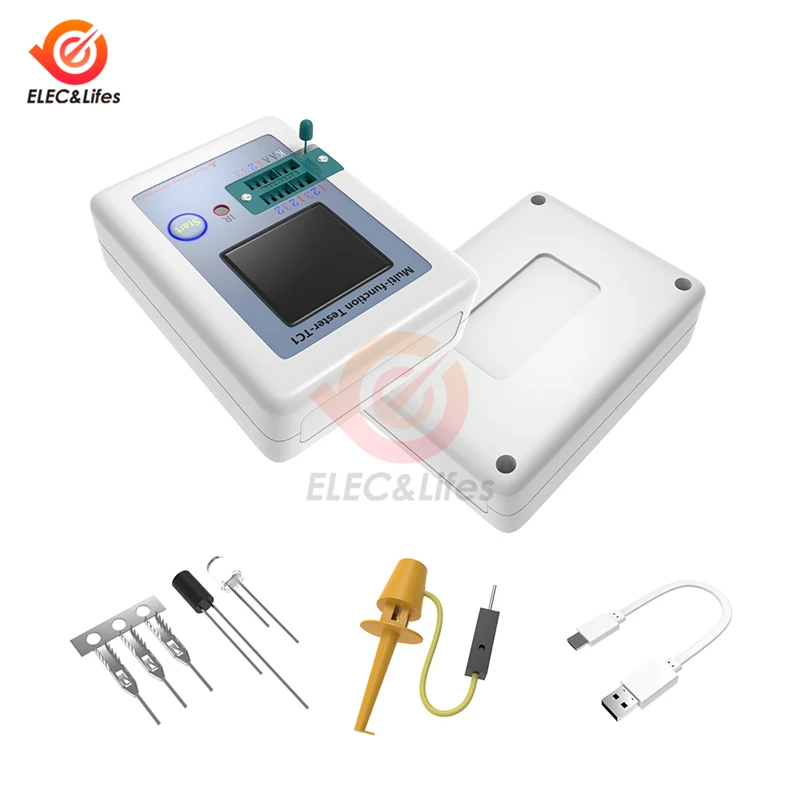

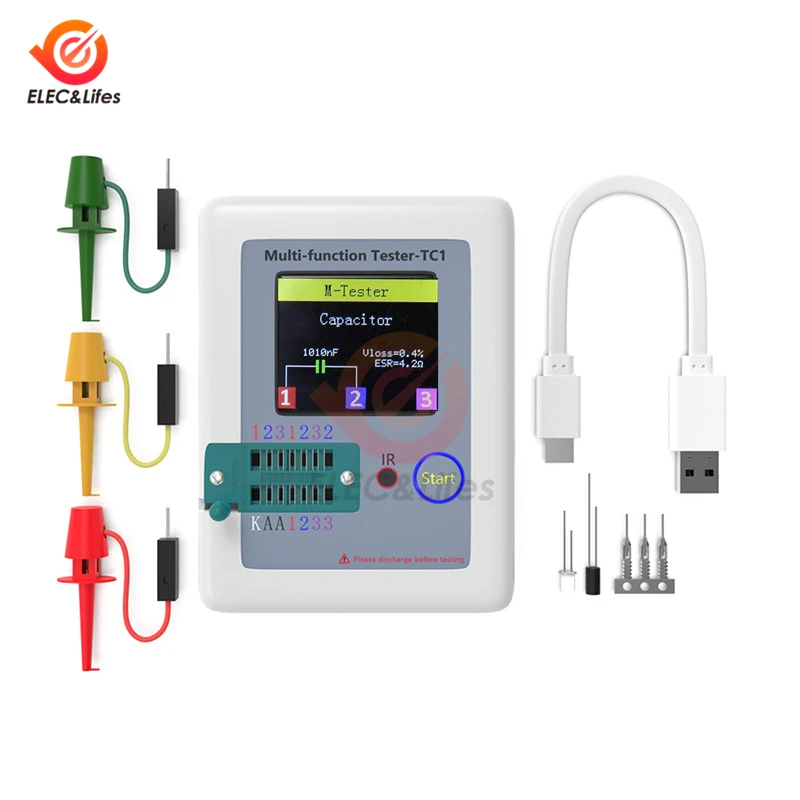

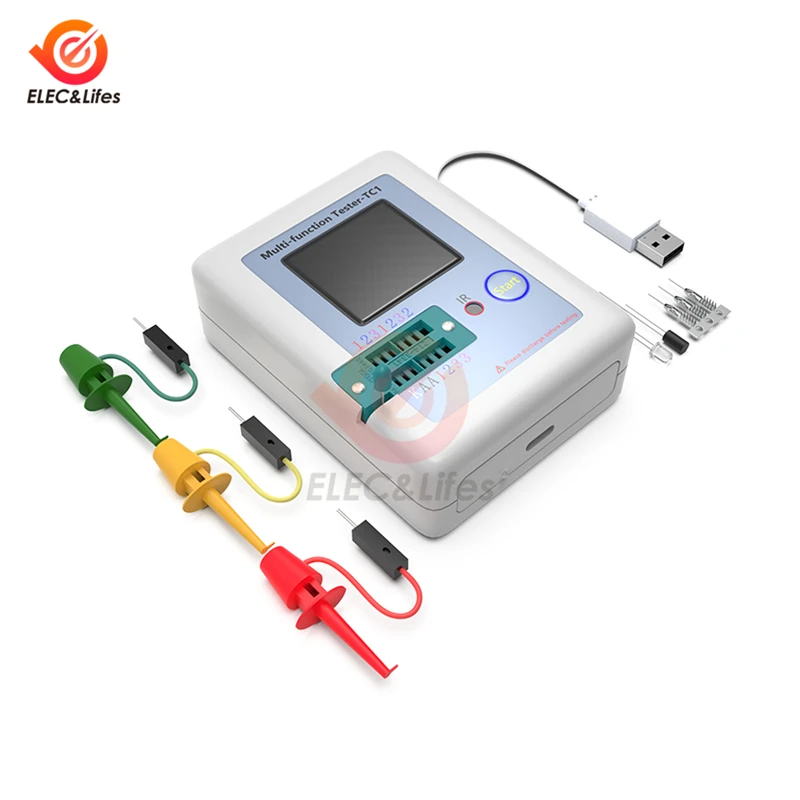

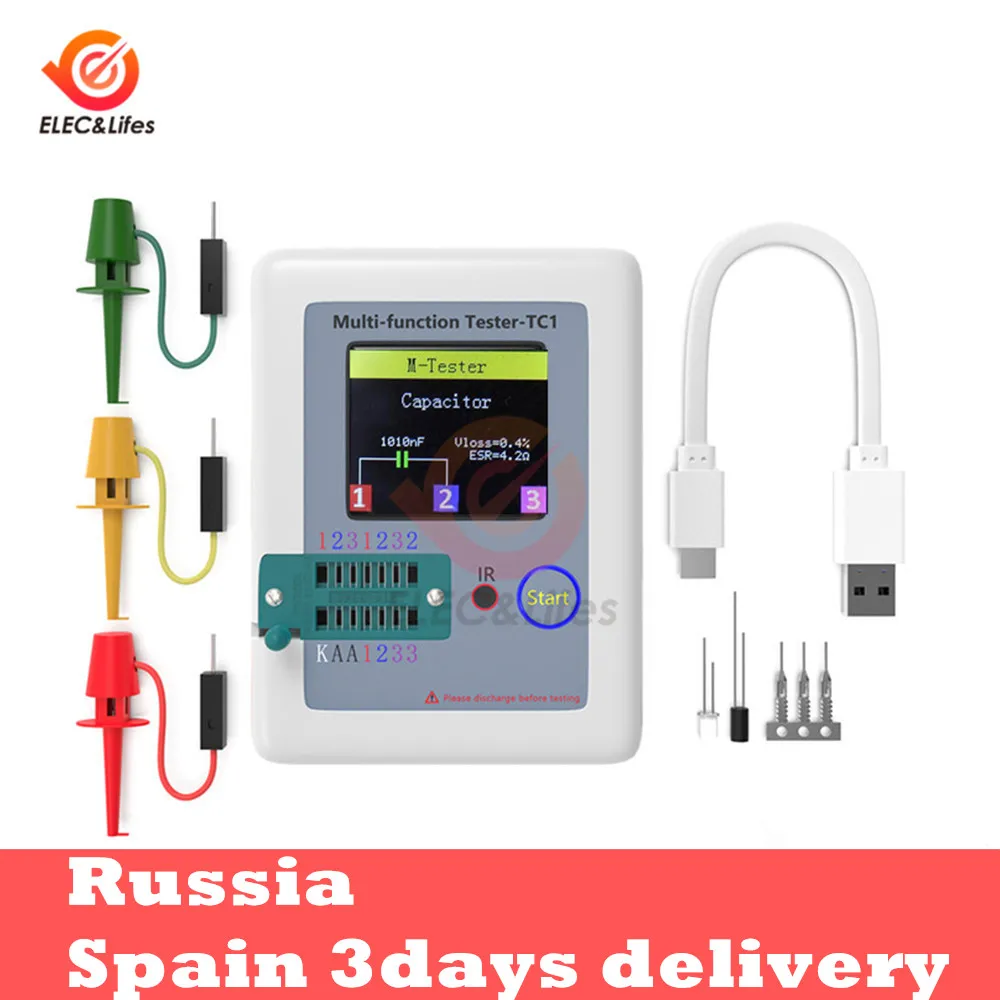

LCR-TC1 1,8 дюймов ЖК-дисплей Подсветка прибор для проверки транзисторов с 160*128 на тонкопленочных транзисторах на тонкоплёночных транзисторах Цвет Дисплей Графический Диод Триод конденсатор с алюминиевой крышкой, резистор обнаружения
Особенности:
Его можно широко использовать для обнаружения NPN и PNP транзисторов, конденсаторов, резисторов, диодов, триодов, n-канальных и p-канальных МОП-транзисторов, IGBT, JFET, ТРИАКОВ и аккумуляторов и т. д.
Он также может использоваться для обнаружения инфракрасных волновых форм.
Он также может обнаруживать Диод Зенера и имеет функцию самокалибровки.
После обнаружения, выровняйте инфракрасный пульт дистанционного управления с «ИК» светильник, затем нажмите кнопку на пульте дистанционного управления, если детектор успешно декодирует его, он будет отображать код данных и форму инфракрасной волны.
Управление одной кнопкой, автоматическое обнаружение и выключение, и вы можете нажать многофункциональную кнопку, чтобы закрыть детектор.
Поместите контакты компонента в соответствующую область, затем наберите маленькую ручку, и детектор будет тестировать его автоматически, наконец результаты будут четко отображаться на tft-экране подсветки.
Не похоже на обычный черно-белый дисплей, этот детектор покажет результаты в цвете.
Изюминка:
1. Тестер транзисторов
Автоматическое обнаружение стабилитрон 0,01-30 в
Самопроверка с автоматической калибровкой
2. ИК декодер
Поддержка Hitachi IR кодирования
ИК-дисплей формы волны
Инфракрасная приемная инструкция
3. Другие особенности

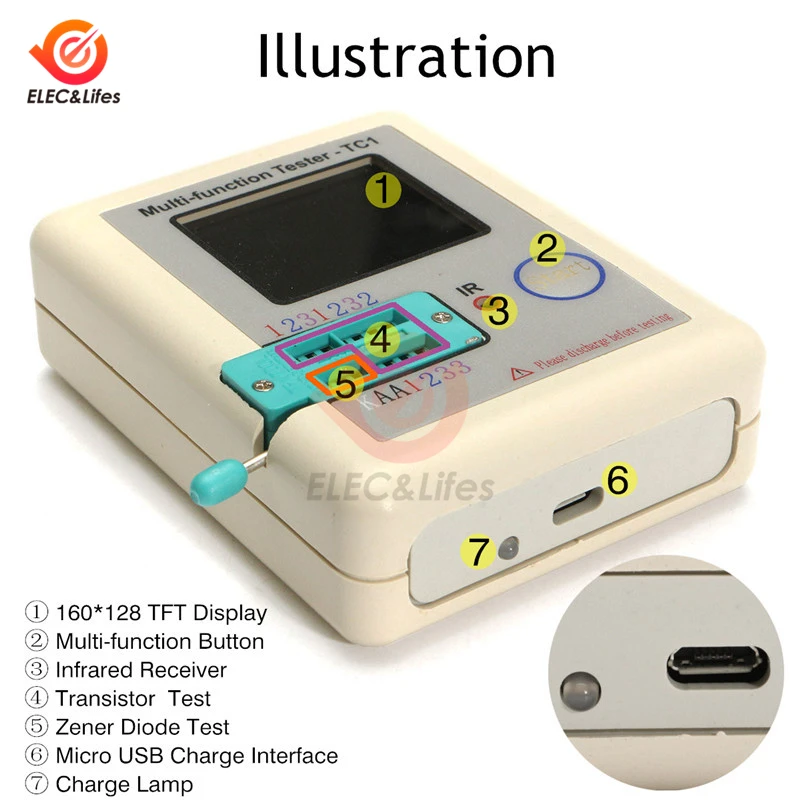

Результаты измерений с использованием графического tft-дисплея (160x128)
Управление одним ключом
Автоматическое выключение (установка времени ожидания)
Встроенный литий-ионный аккумулятор большой емкости
Обнаружение напряжения литий-ионного аккумулятора
Поддержка китайского и английского языков
Характеристики:
Дисплей: 160*128 TFT экран
Диод диапазон по уровню поверхности: <4,5 V
Зенеровский диод: транзистор обнаружить область: 0,01-4,5 V
Зенеровский диод обнаружить область: 0,01-30 в
Диапазон триака: IGT < 6 мА
Емкость: 25pF-100mF
Резистор: 0,01-50MΩ
Индуктивности: 0,01 mH-20 ч
Аккумулятор: 0,1-4,5 в
Режим питания: перезаряжаемая литиевая батарея (входит в комплект)

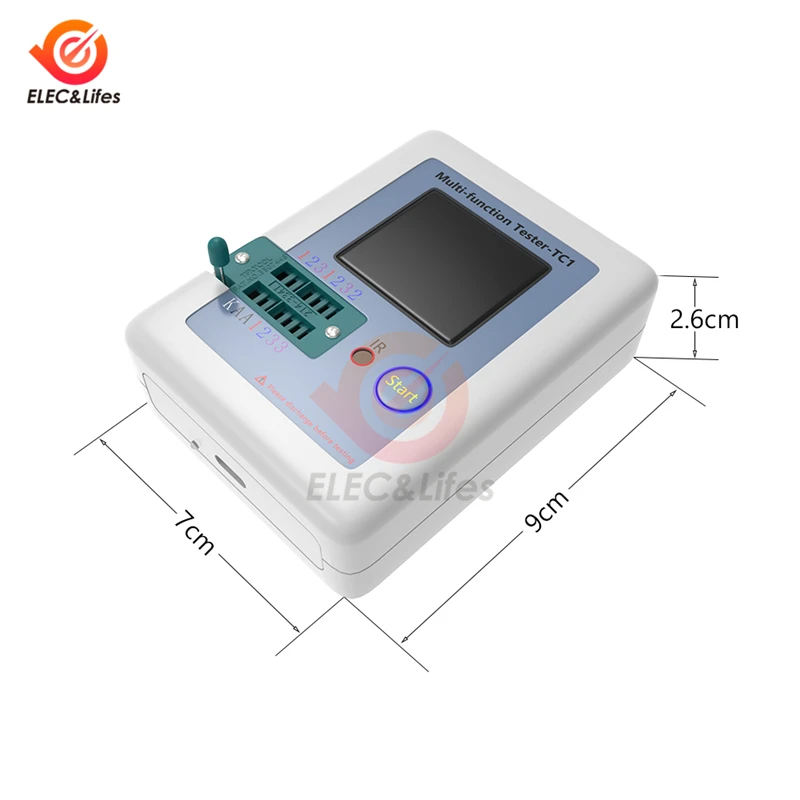

Товар Размеры: 8,8x8x2,8 см/3,47x3,15 x 1.10in
Товар Вес: 111,5g/3,94 oz
Инструкции по эксплуатации:
1. Многофункциональная клавиша имеет два действия:
Короткие Пресс: Пресс клавишу и не менее 10 ms, ключ выпуска в течение 1,5 секунд
Длинные Пресс: Пресс ключ более 1,5 секунд
2. Включение питания:
В выключенном состоянии, короткое нажатие многофункциональной кнопки, тестер включен и автоматически измеряется.
3. Питание и интерфейс измерения:

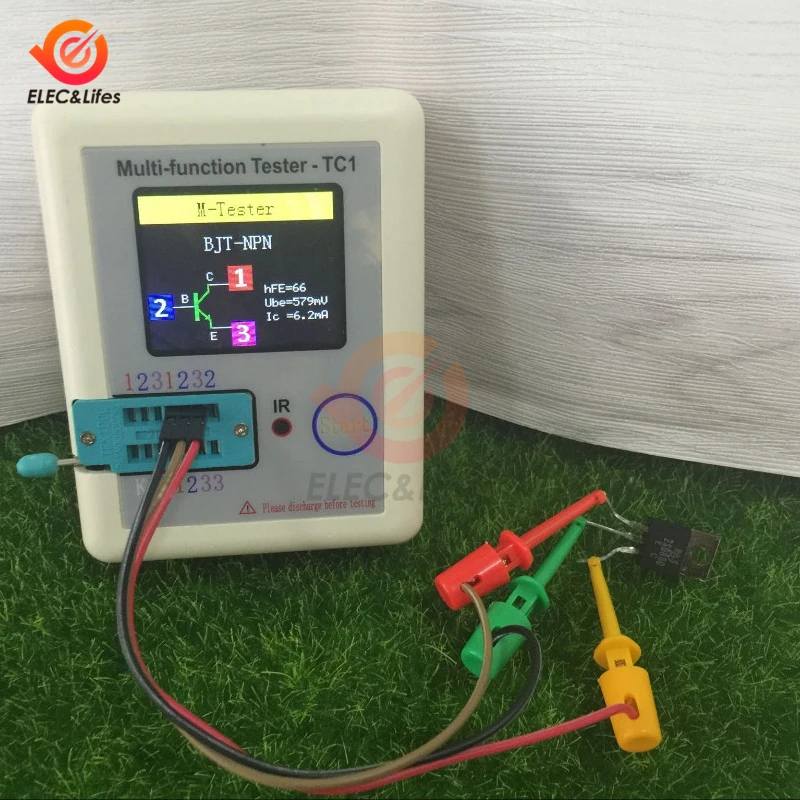

4. Обнаружение транзистора:
В выключенном состоянии или тест завершен, поместите тестовый элемент в тестовую зону транзистора испытательного сиденья и нажмите на ручку блокировки, короткое нажатие многофункциональной кнопки, тестер автоматически измеряет, графический дисплей результатов измерений, когда тестирование завершено.
Предупреждение: перед подключением к тестеру Обязательно выключайте конденсаторы! Тестер может быть поврежден перед включением!
Предупреждение: мы не рекомендуем использовать тестер для измерения батареи! Напряжение батареи разного освещения должно быть менее 4,5 V, в противном случае, прибор для проверки может быть повреждена!
Параметры производительности:
Многофункциональный тестер может автоматически идентифицировать элементы и автоматическое обнаружение раскладки штифта, а также диапазон автоматического переключения.
Основные параметры производительности:
Компонент
Диапазон
Описание параметров
BJT
-
HFE (коэффициент усиления постоянного тока), Ube (напряжение источника-эмиттера), Ic (ток коллектора), Iceo (ток коллектора (IB = 0), ices (коллектор короткого тока), Uf (переднее напряжение защитного диода) ③
Диод
Переднее напряжение <4,50 в
Прямое напряжение, Диодная емкость, ИК (обратный ток) ②
Двойные диоды
Прямое напряжение
Диод Зенера
0,01-4,50 V
(Испытательная зона транзистора)
Переднее напряжение, обратное напряжение
0,01-20V
(Зона тестирования диода Зенера)
Обратное напряжение
MOSFET
JFET
Cg (емкость затвора), Id (ток слива) на Vgs (от ворот до порога источника Voltag), Uf (переднее напряжение защитного диода) ④
IGBT
Id (ток слива) на Vgs (от ворот до порога источника Voltag), Uf (переднее напряжение защитного диода) ④
MOSFET
Vt (от ворот до порога источника Voltag), Cg (емкость затвора), Rds (слив до источника сопротивления), Uf (переднее напряжение защитного диода) ④
Тиристор
Igt (ток пускового механизма)<6 мА
Напряжение пускового механизма
ТРИАК

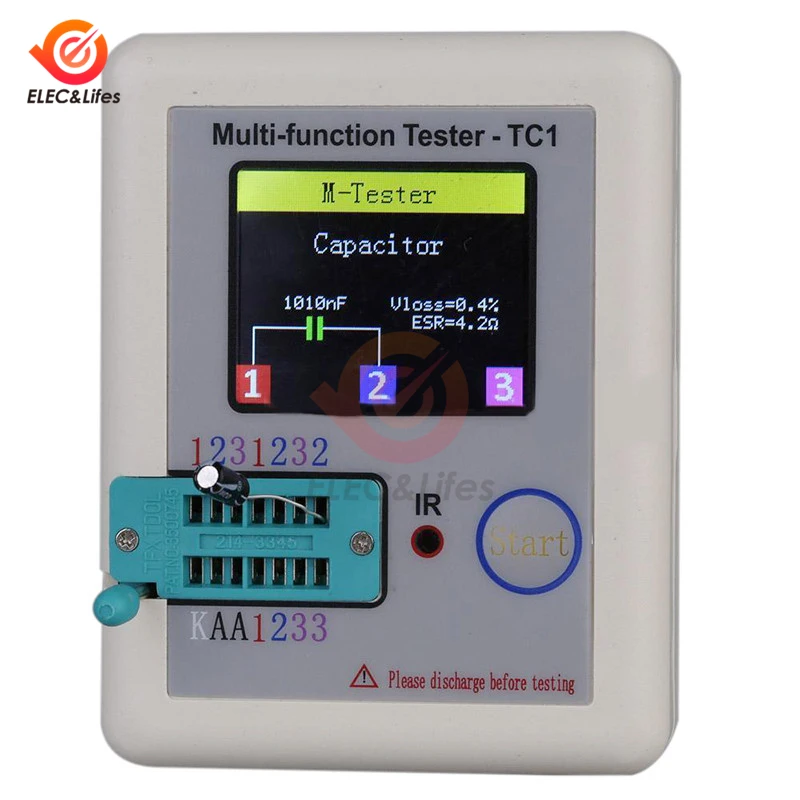

Конденсатор
25pF-100mF
Емкость, ESR (эквивалентное сопротивление серии), Vloss ①
Резистор
0,01-50MΩ
Сопротивление
Индуктор
0,01 mH-20 ч
Индуктивность, сопротивление постоянного тока ⑤
Батарея
0,1-4,5 в
Напряжение, полярность батареи
Примечание. ①: Iceo, Ices, Uf отображаются только тогда, когда это эффективно
Примечание ②: Диодная емкость, ИК (обратный ток) отображается только при эффективной
Примечание ③: отображается только при наличии защитного диода
Примечание ④: ESR, Vloss отображается только при эффективном
Примечание ⑤: измерение индукторов с сопротивлением ниже 2100Ω
Вопросы и ответы
Вопрос
Причина
Раствор
Не может включаться
Встроенный литий-ионный аккумулятор выключен
Зарядка литий-ионного аккумулятора, методы зарядки см. Раздел 2,9
Неточные измерения
Неточные параметры калибровки
Пожалуйста, повторная калибровка, см. Раздел 2,4
Примечание:
1. Встроенный литий-ионный аккумулятор, строго запрещен тестер, погруженный в воду, или рядом с источником тепла!
2. Для вашей личной безопасности, пожалуйста, строго соблюдайте характеристики литий-ионного аккумулятора и меры предосторожности!
