Плата сетевого реле Ethernet MQTT Home Assistant Domoticz Modbus WiFi RS485 CAN-модуль HTTP веб-порты TCP, UDP CoAP IP сторожевой таймер
Последнее обновление: 17.09.2024
41 Отзывов
89 Заказов
Инструкция по использованию функции реле, пожалуйста, посмотрите и решите, что вам нужно. Если вы все еще не поняли, также можете связаться с нами:
При выборе:1.Ethernet означает, что поддерживает только Ethernet2.Ethernet Wi-Fi поддерживает Ethernet и Wi-Fi3.Ethernet RS485 поддерживает Ethernet и RS4854.Ethernet может означать поддержку Ethernet и CAN
Поддержка индивидуального дизайна руководством пользователя нашей компании и руководством по программированию SDK : http://www.dingtian-tech.com/sdk/relay_sdk.zip характеристики:
Поддержка многоканального реле, вкл/выкл/Задержка/мгновенное.Поддержка DomoticzПоддержка нескольких интерфейсов RJ45/RS485/CAN/WIFIПоддержка HTTP GET CGI(Ethernet)/UDP/TCP сервер/TCP клиент10/100 Мбит/с ethernet, Auto-MDIX,DHCP ip, статический IPУправление местной кнопкойКонфигурация и контроль программного обеспечения ПКВеб-конфигурация и управлениеПоддержка пароляПоддержка MQTT/Modbus/CoAP

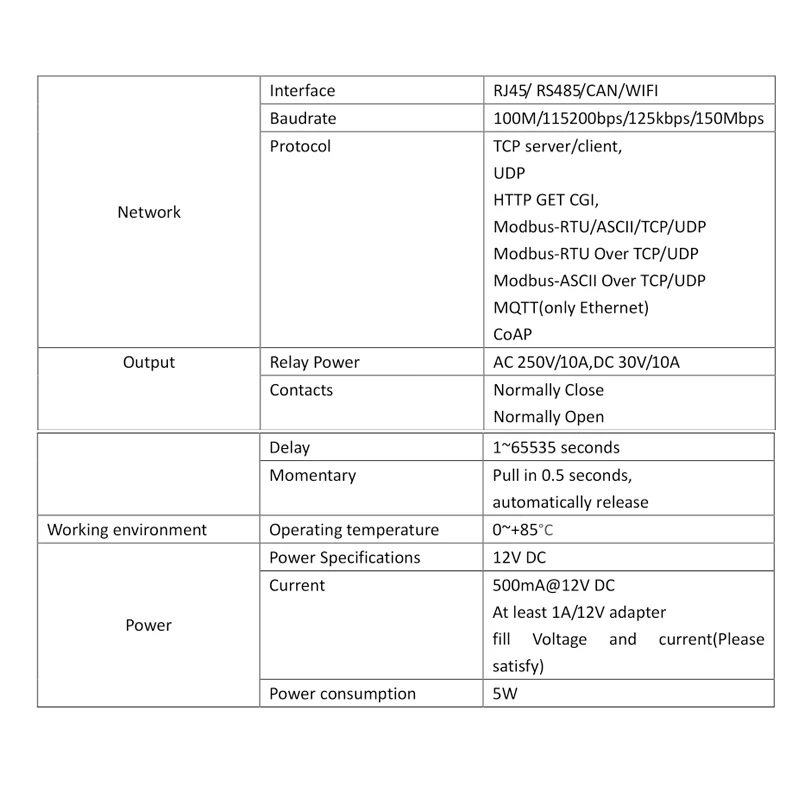

Технические параметры:

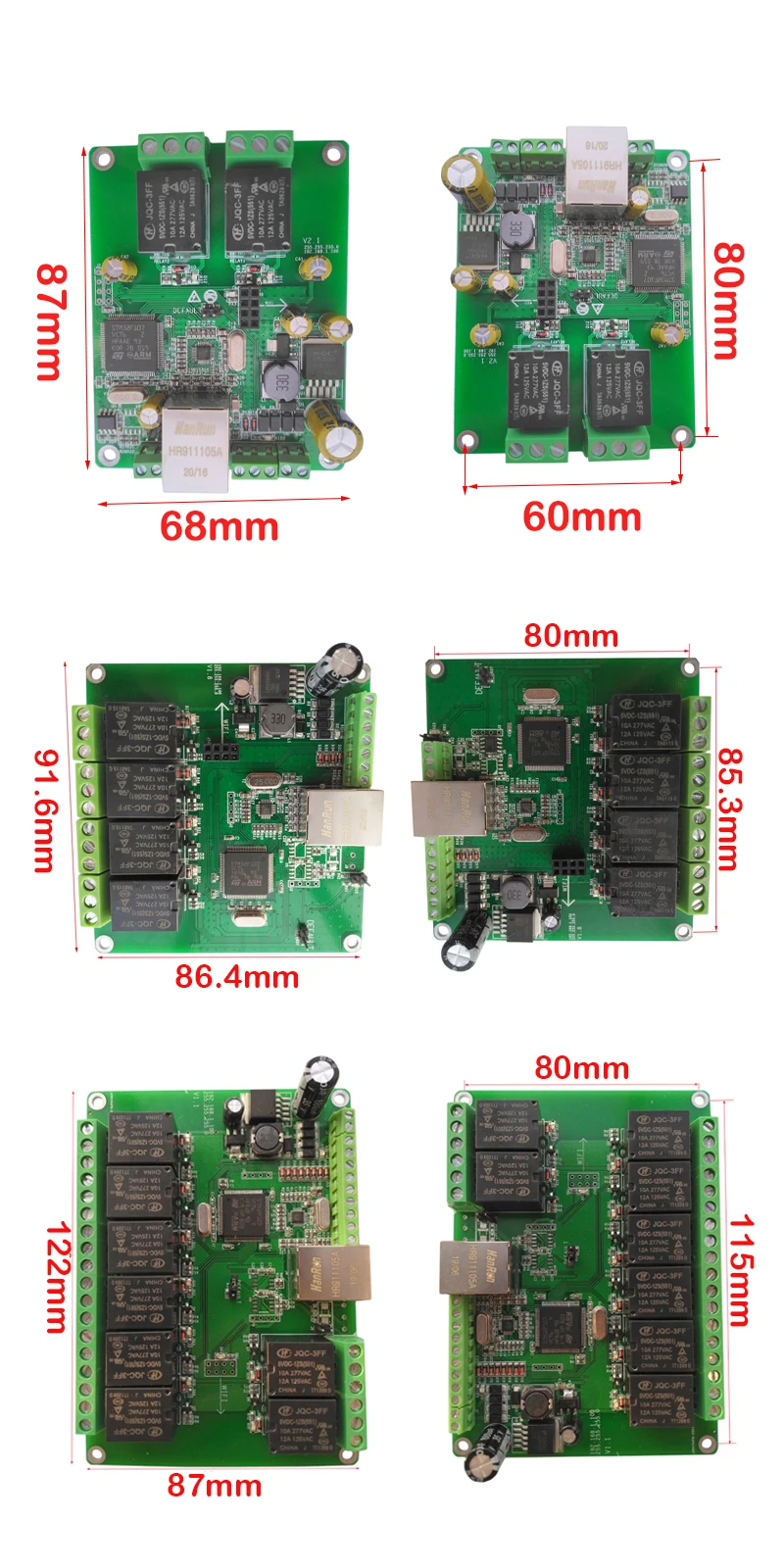

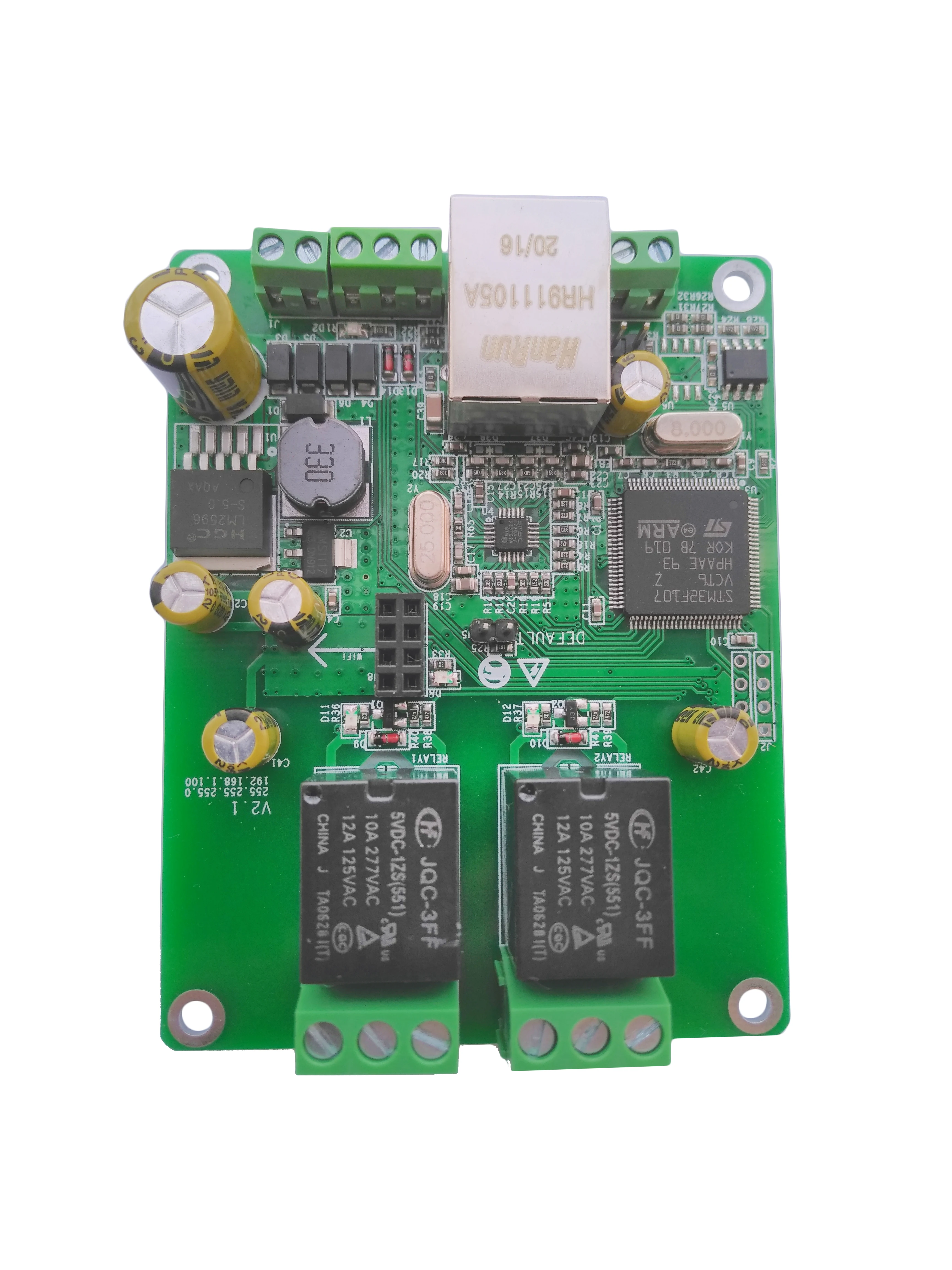

Размер реле:

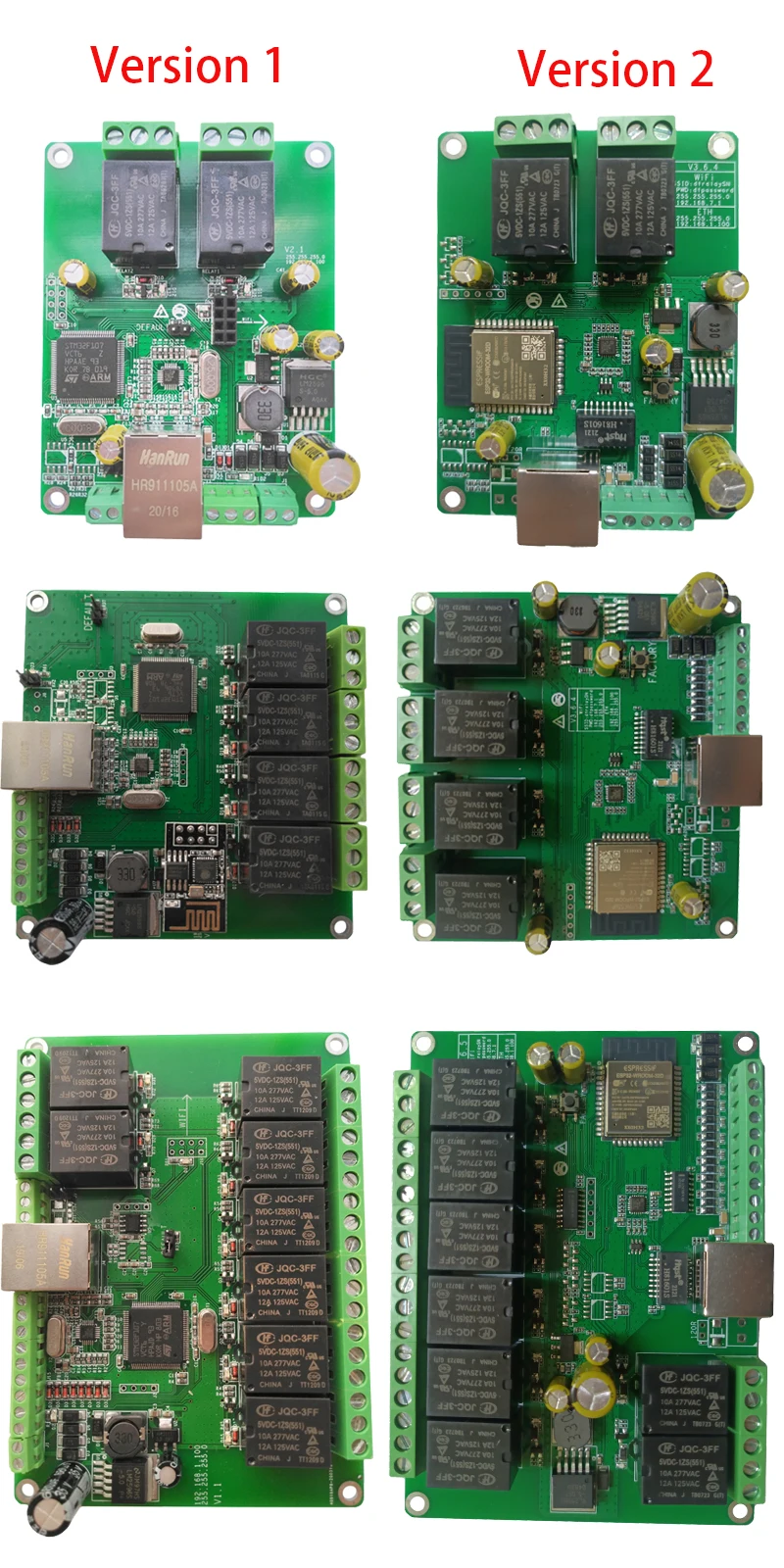

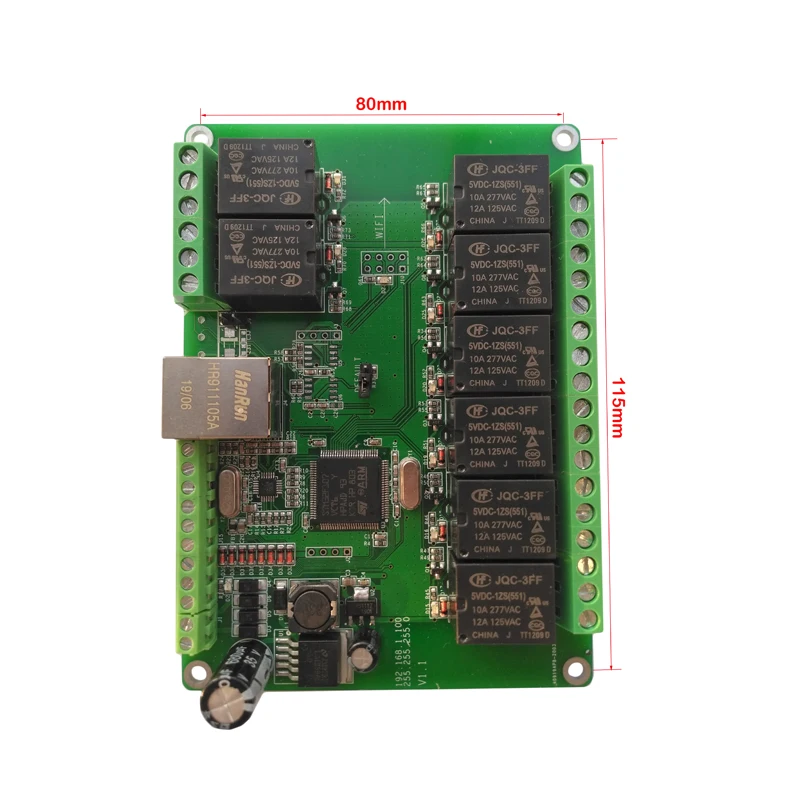

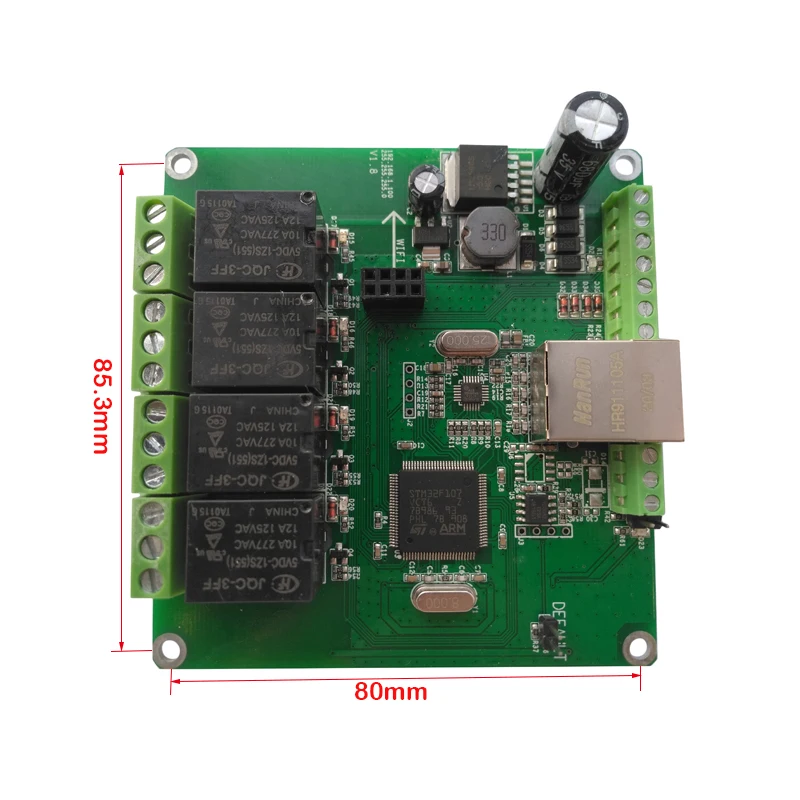

2 реле:Печатная плата: 87x68 ммРасстояние между отверстиями: 80x60 ммДиаметр отверстия: 3,5 мм4 реле:Печатная плата: 91,6x86,4 ммРасстояние между отверстиями: 85,3x80 ммДиаметр отверстия: 3,5 мм8 реле:Печатная плата: 122x87 ммРасстояние между отверстиями: 115x80 ммДиаметр отверстия: 3,5 ммИз-за разных чипов, есть 2 версии, поставляемые в случайном порядке, функция и размер одинаковы, спасибо

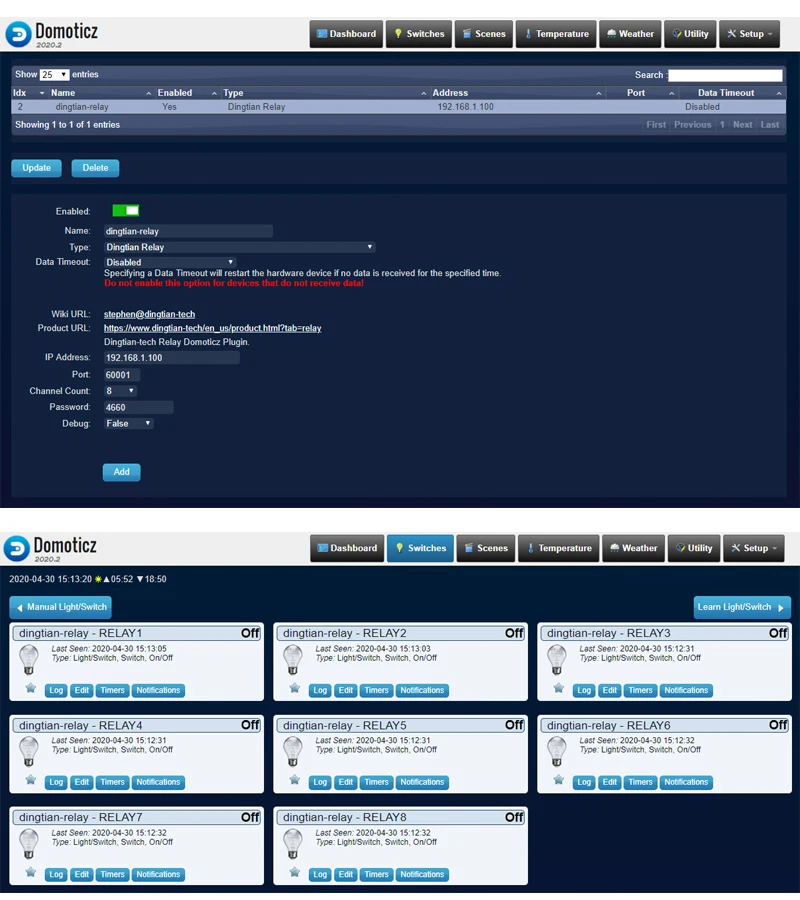

Поддержка Domoticz

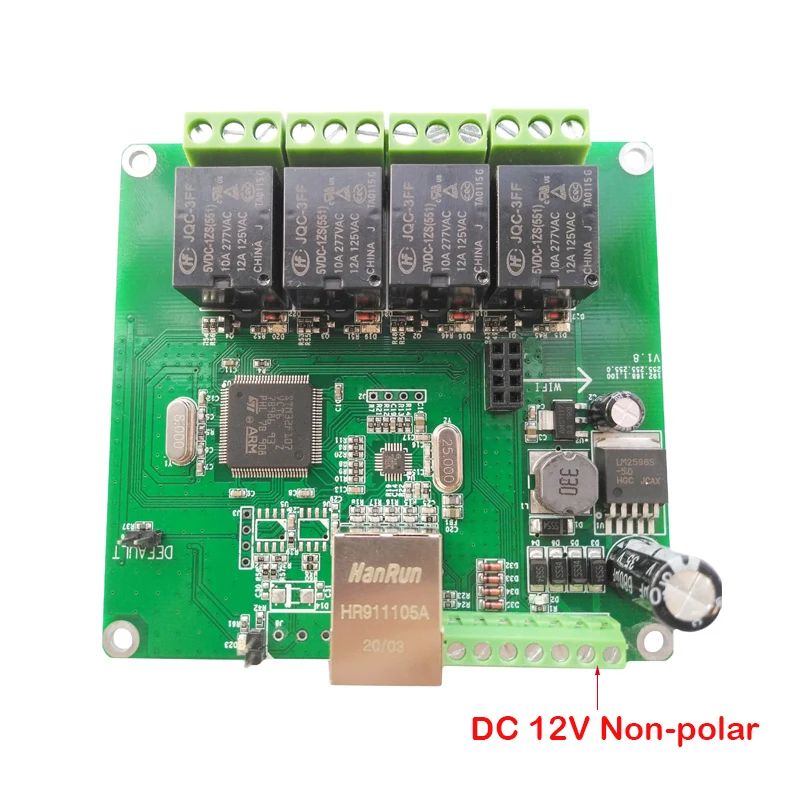

Неполярная мощность

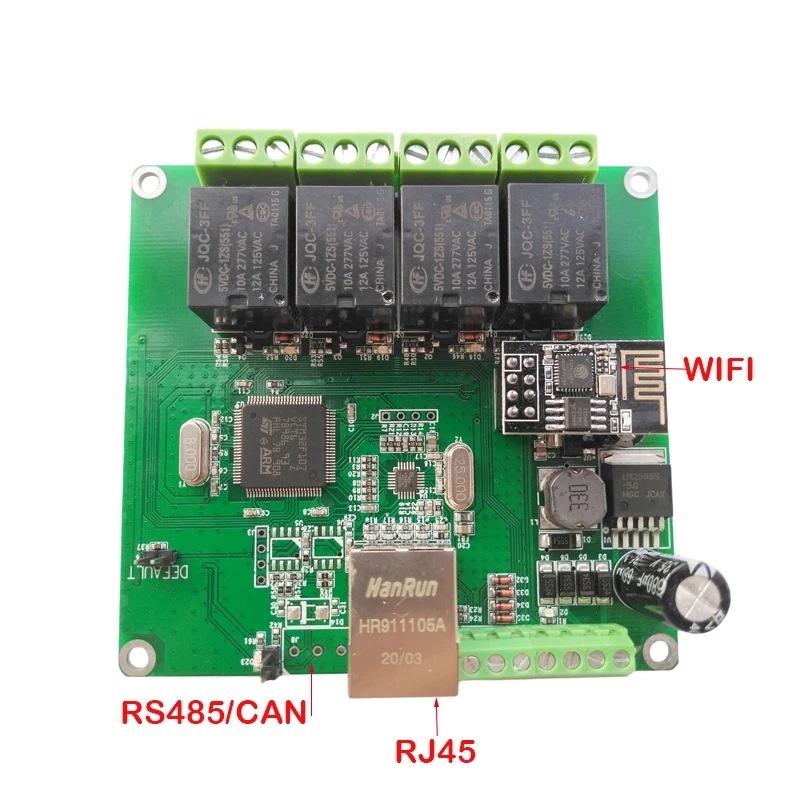

Несколько интерфейсов
RJ4510/100 Мбит/с ethernet, Auto-MDIX,DHCP ip, статический IPCAN bus5/10/25/50/100/125/200/250/500/800/888/1000 Кбит/сRS4851200/2400/4800/9600/19200/34800/57600/115200bpsWI-FI150 Мбит/с

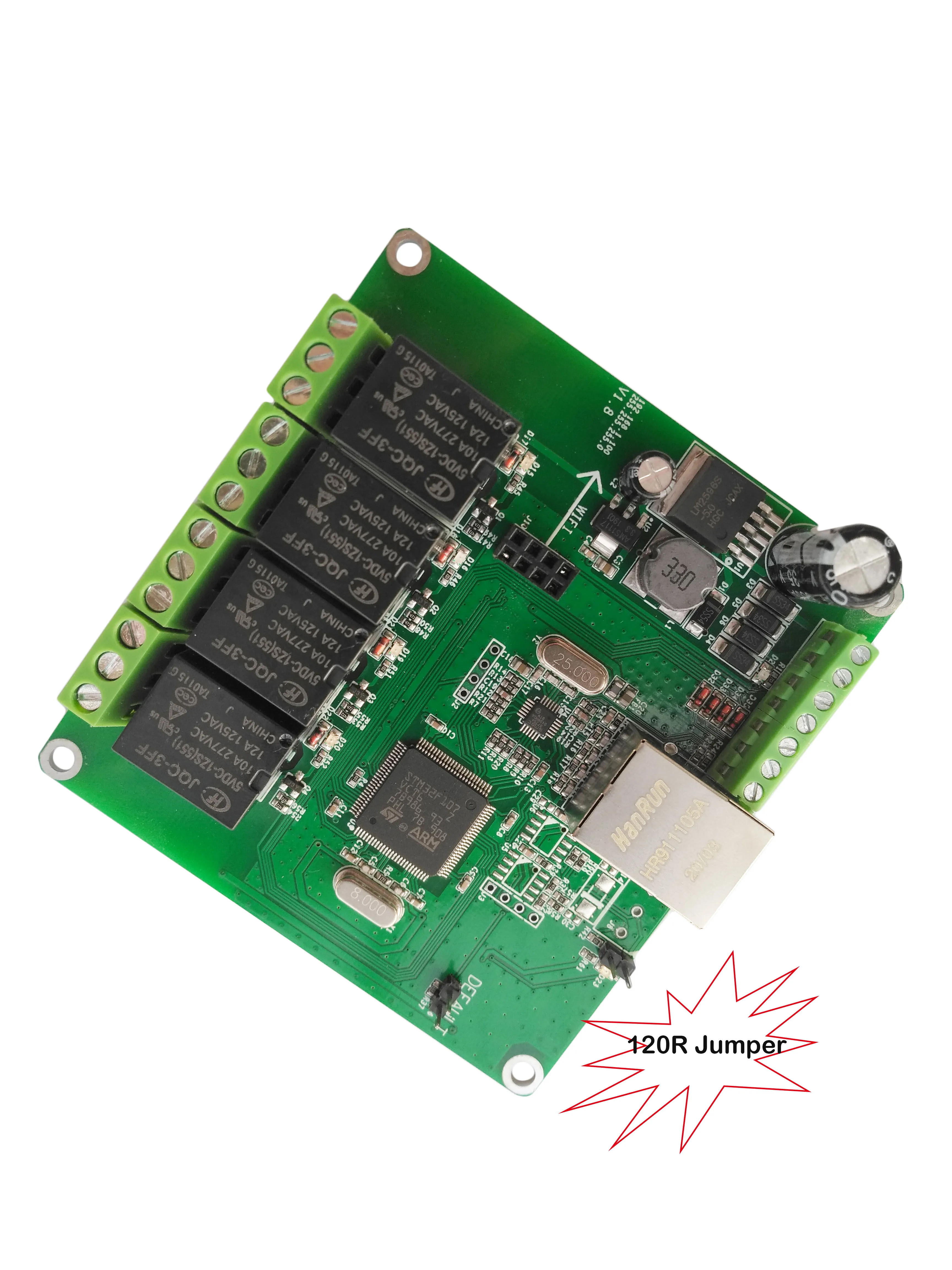

RS 485/CAN 120R перемычка
120R подавление эхо-помех

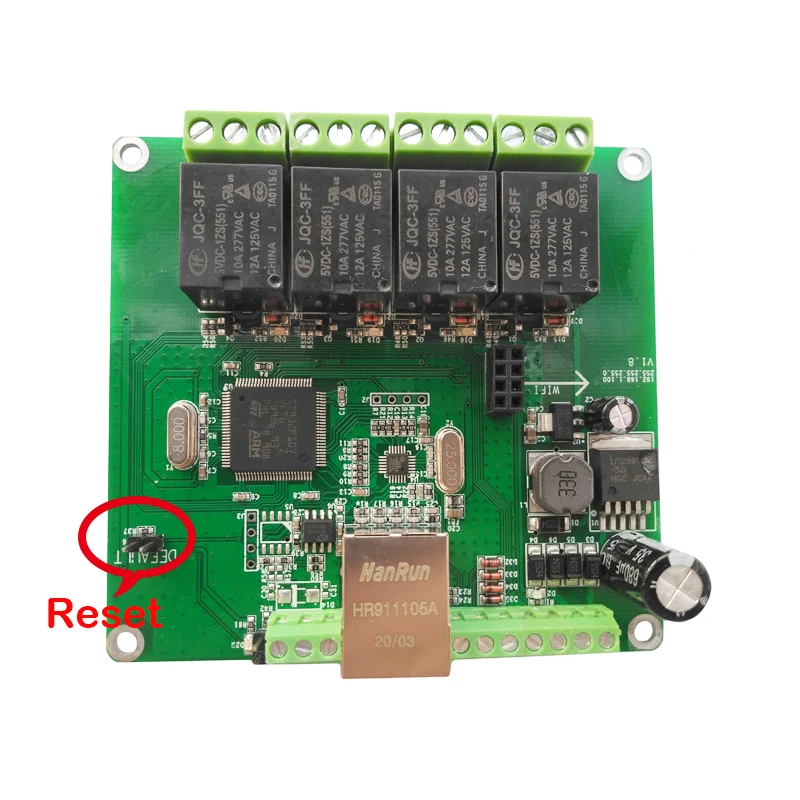

Как сбросить
1. Выключение2. Перемычка Close reset3. Включение4. Подождите одну минуту5. Выключение6. Открытая Перемычка сброса7. Успешно включено и сброшено

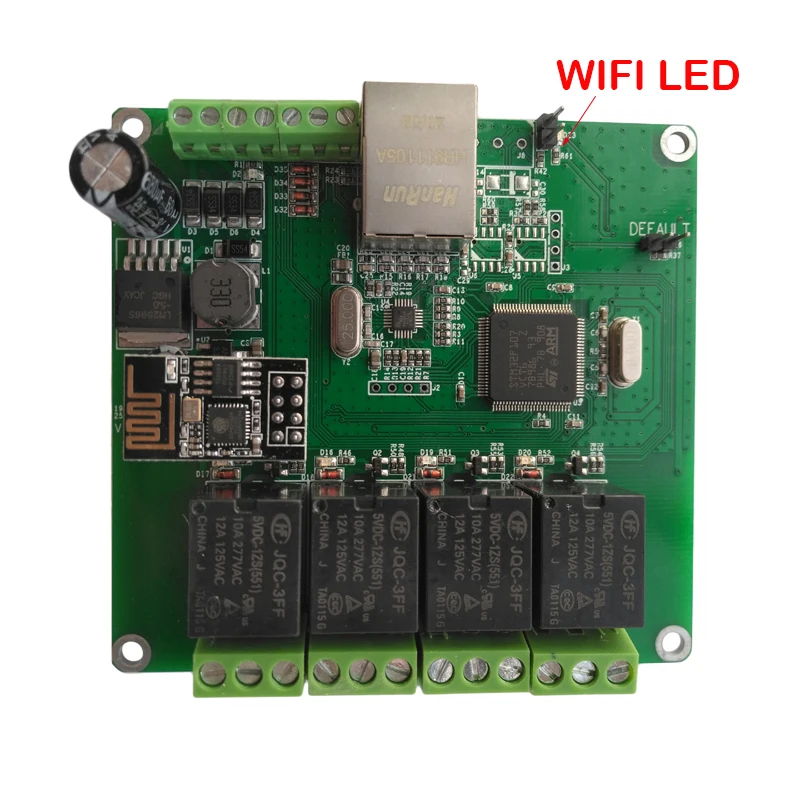

WIFI светодиодный
Светодиодный включен означает успешное подключение маршрута релеВыключение светодиода означает сбой маршрута подключения реле, установите SSID маршрута и пароль с помощью сети ethernet
Веб-вход
Ip по умолчанию: 192.168.1.100Имя пользователя по умолчанию: adminПароль по умолчанию: admin

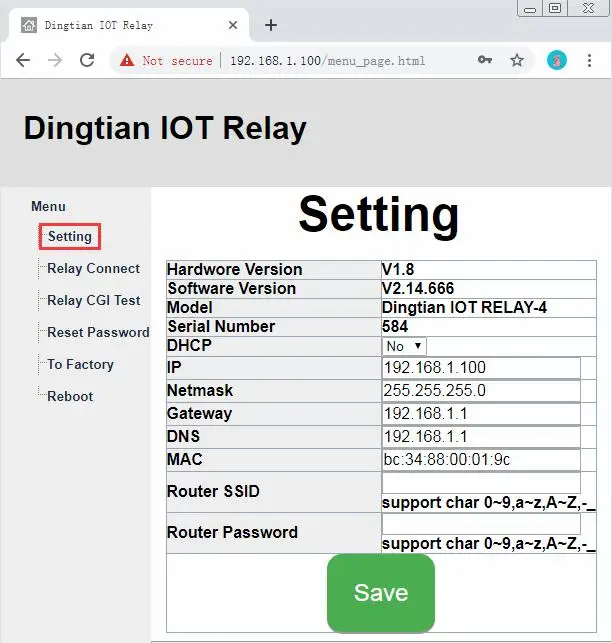

Конфигурация Web ethernet
Параметры ethernet реле конфигурации

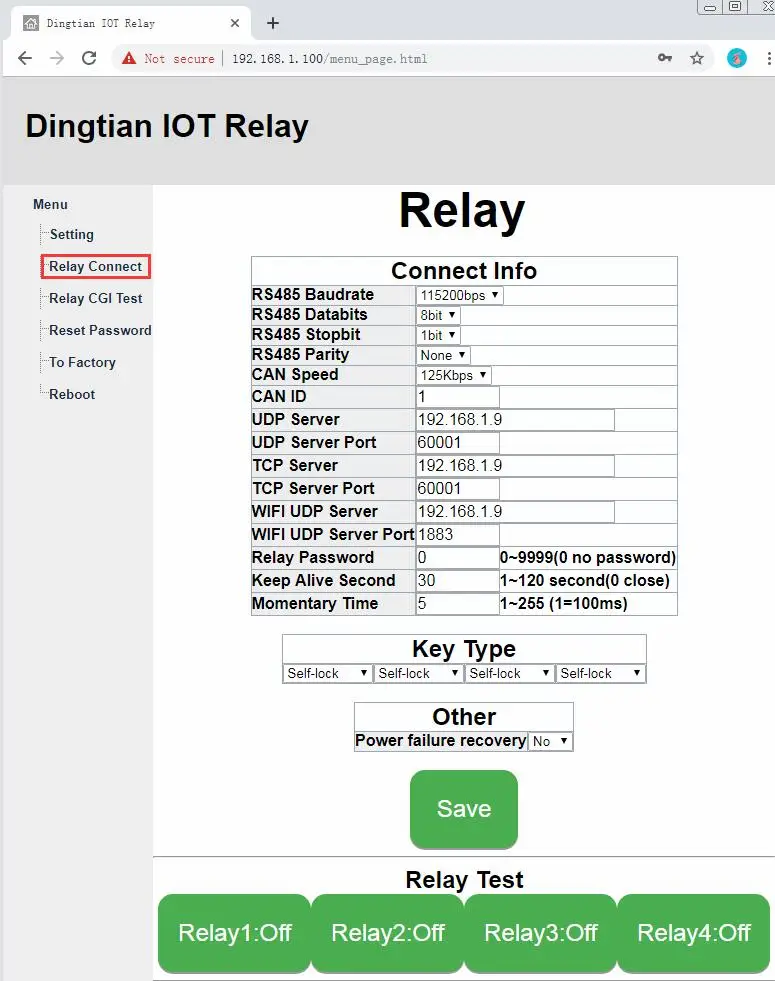

Конфигурация веб-реле
Подключение реле конфигурации

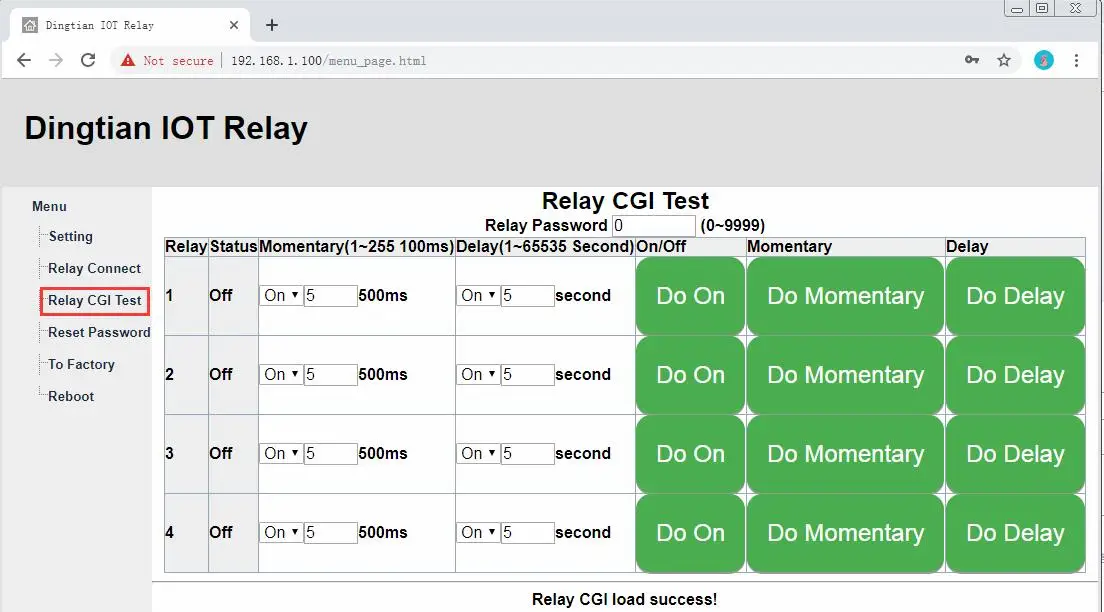

Реле HTTP получить тест CGI
Реле поиска по Ethernet
Поддержка связи по различным сегментам сетиMulitcast addr: 224.0.2.11ПримечаниеТолько udp поддерживает многоадресную рассылкуФункция1 тестовое реле2 реле конфигурации

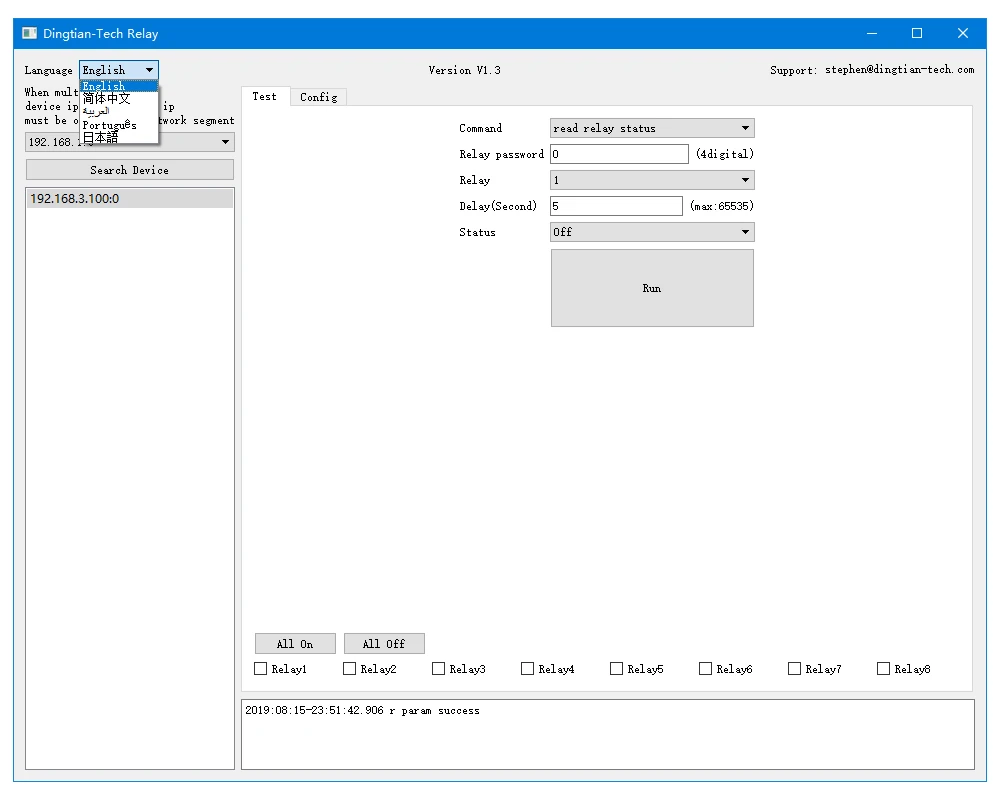

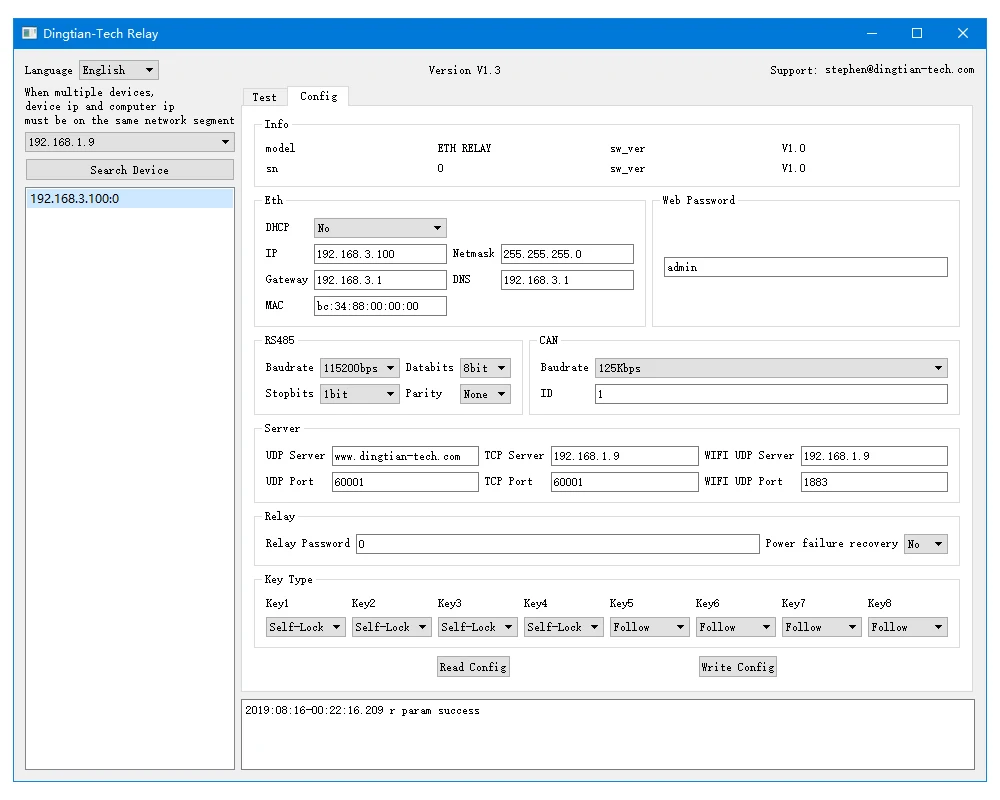

Реле конфигурации по Ethernet
КонфигурацияПараметры ETHERNETПараметры RS485Параметры CANСервер addr и портРелейный парольВосстановление сбоя питанияТип ключа (Follow,Jog,Self-Lock)
FAQ
В: сохраняет статус реле после выключения/включения питания на плате?О: Да, это может сохранить статусВ: RS485: протокол modbus/BACnet?О: Да, поддержка ModbusВ: Поддержка команд реле url?О: Да, он поддерживает HTTP GET CGI APIВ: поддерживает Modbus/MQTT?О: Да, поддерживает Modbus, MQTT,CoAP
Отзывы покупателей
Страна: RU Color: 4relay ETH CASE Доставка: Standard Shipping 31.01.2021

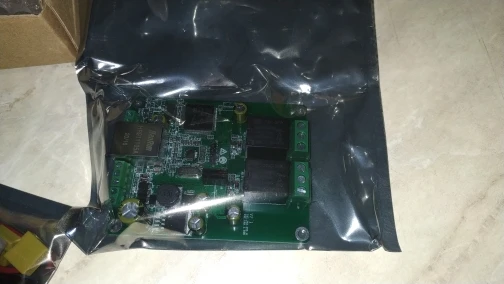

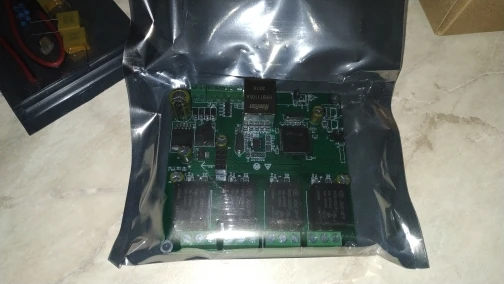

Отлично упаковано, внешне качество норм, если будут проблемы в работе дополню отзыв. До Ростова-на-Дону за полторы недели.
Страна: UA Color: 2relay ETH Доставка: Special Line-YW 19.03.2021

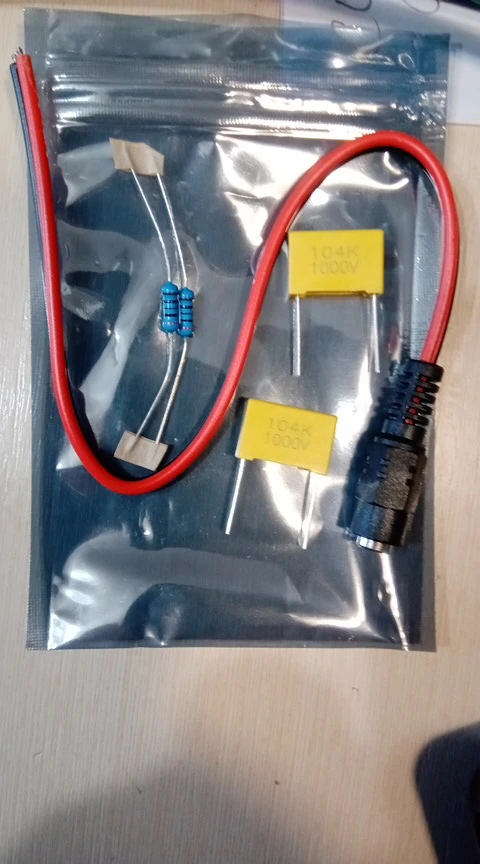

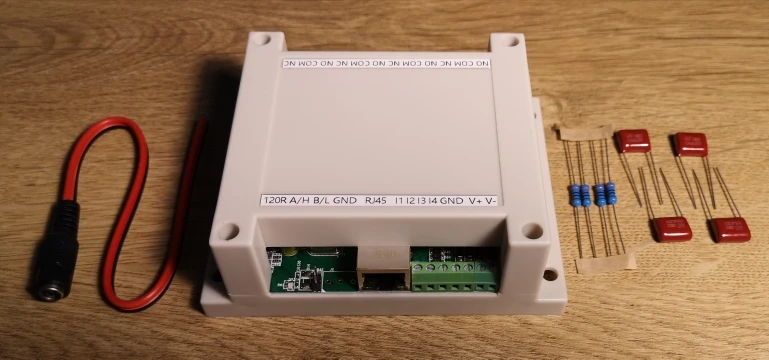

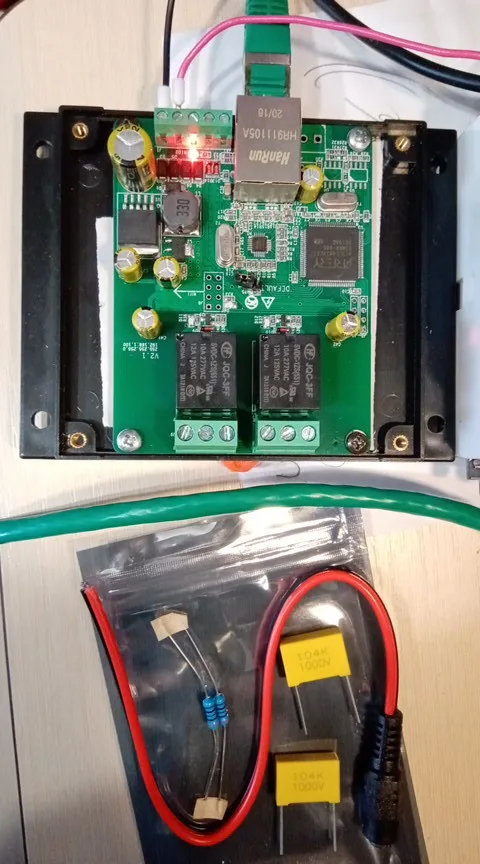

Доставка в Харьков - 14 дней. Плата рабочая. Протокол MQTT - OK. В комплекте пришел шнур для блока питания - папа и два комплекта антиискра (резистор+кондер). Все супер. Рекомендую.
