Релейный модуль Ethernet MQTT Modbus Wi-Fi CAN RS485 TCP, цифровой вход, панель управления доступом
Последнее обновление: 15.09.2024
99 Отзывов
265 Заказов
ETH -- EthernetWi-Fi -- Ethernet + Wi-FiRS485 -- Ethernet + RS485CAN-Ethernet + CAN
2-канальный релейный цифровой вход Ethernet Wifi RS485 CAN опционально
Из-за разных чипов, есть 2 версии, поставляемые в случайном порядке, функция и размер одинаковы, спасибо

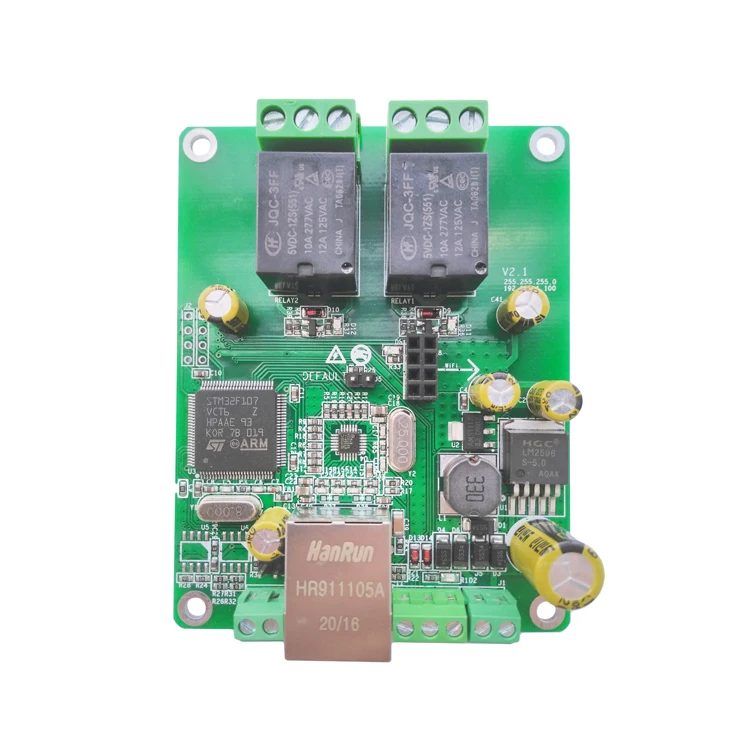

Версия 1

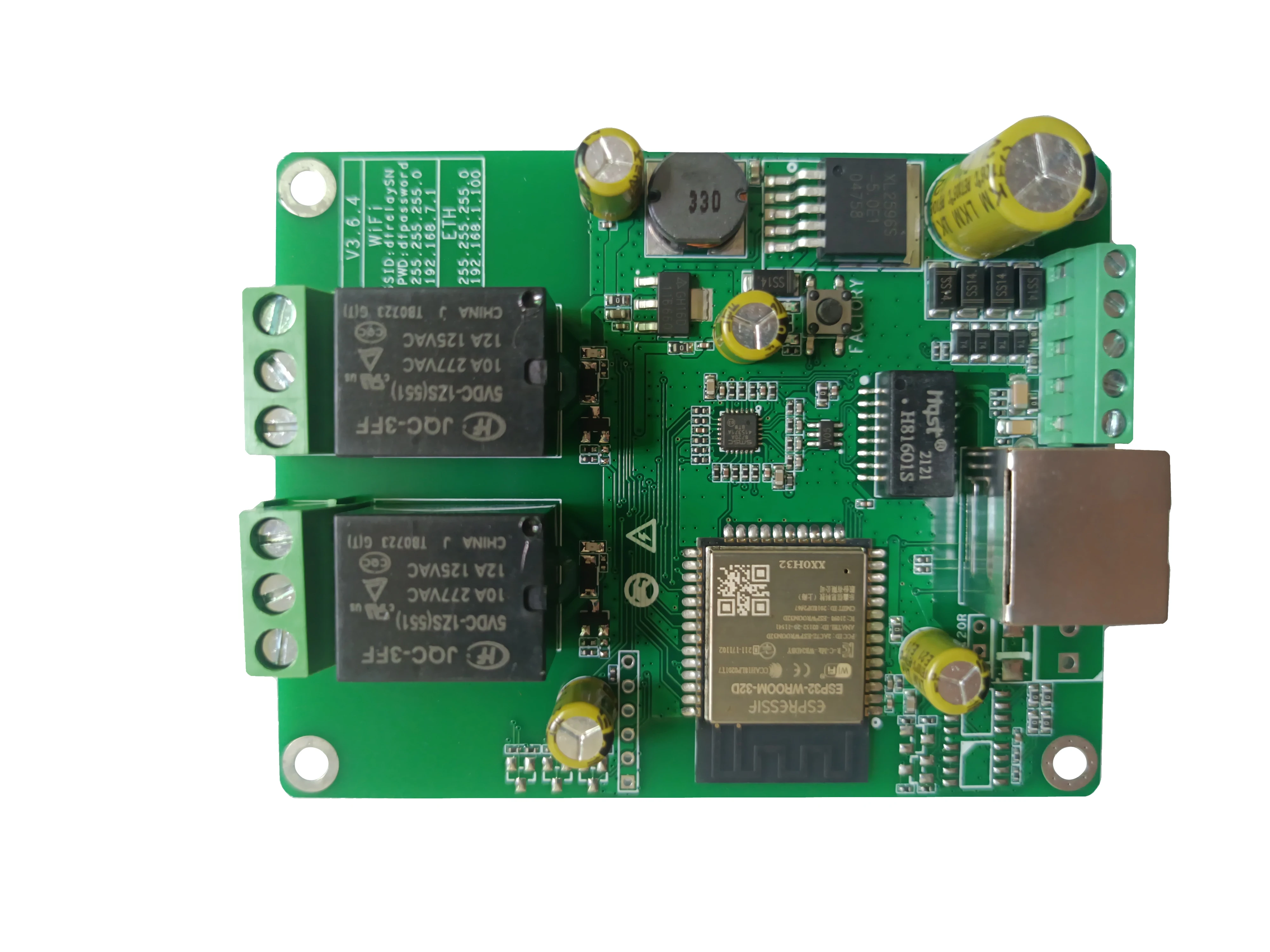

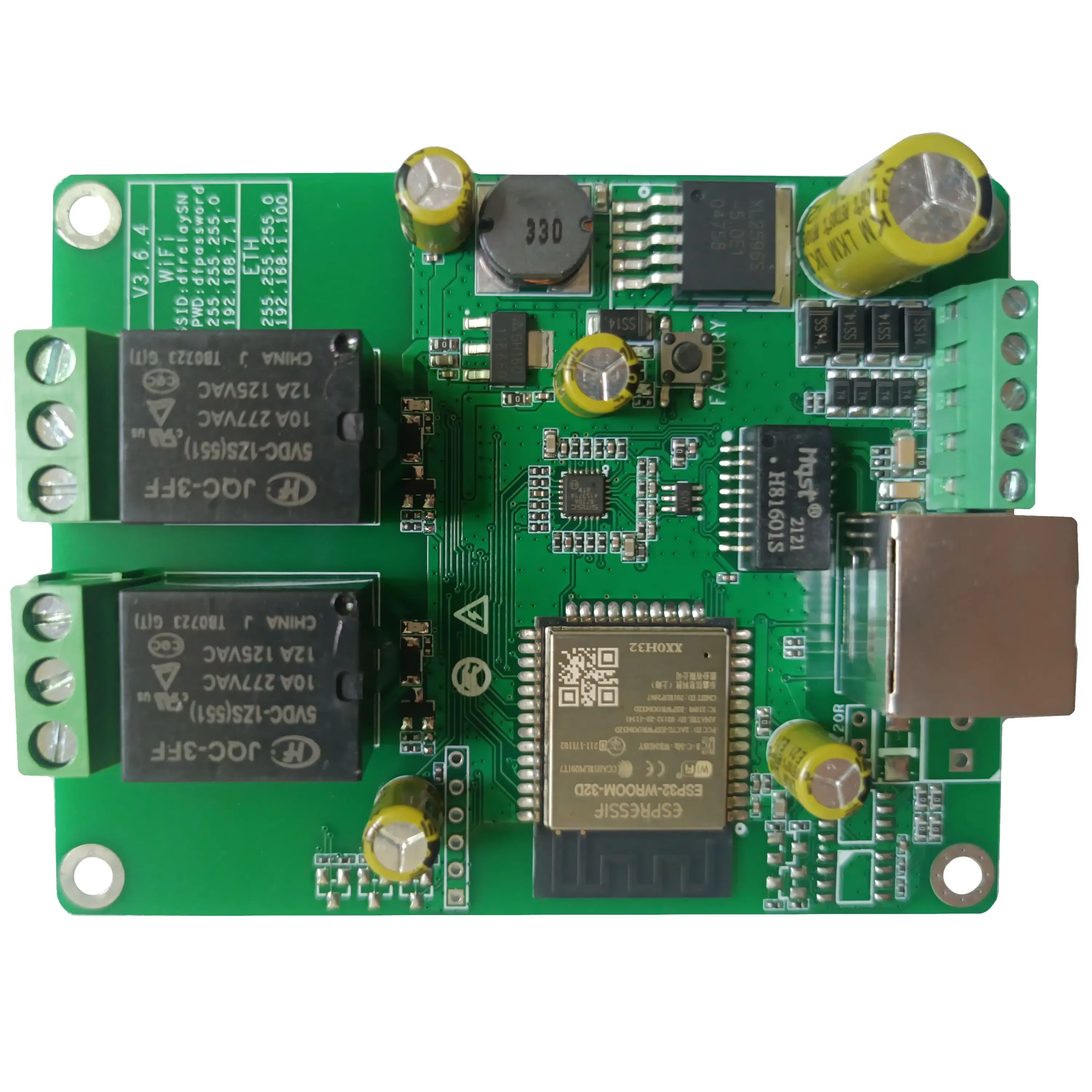

Версия 2
Поддержка на заказ
Дизайн товаров нашей компанией, возможны индивидуальные настройкиСкачать руководство пользователя и руководство по программированию SDK:Http://www.dingtian-tech.com/sdk/relay_sdk.zip
Обзор
Цифровой вход/выходПоддержка многоканального реле, вкл/выкл/Задержка/пробежкаПоддержка нескольких интерфейсов RJ45/RS485/CAN/WIFIНастройка и управление через приложение ПКВеб-конфигурация и управлениеПоддержка пароляКнопка управленияMQTT/Modbus/CoAP/HTTP GET/UDP/TCP
Технические параметры
Интерфейс RJ45/ RS485/CAN/WIFIПротокол MQTT/Modbus/CoAP/TCP сервер/клиент, UDP сервер/клиент, RS485,CAN,WIFIРабочая температура 0 ~ + 55 °CТемпература хранения-40 ~ + 125 °CОтносительная влажность 5 ~ 95% относительной влажности, без конденсацииИсточник питания 9-40 В неполярныйТок 1 А при 12 В постоянного токаПотребляемая мощность <5 Вт
Параметры реле
Реле питания AC 250V/10A,DC 30V/10AЗадержка 1 ~ 65535 секундБег за 0,5 секунды, автоматическое отключение

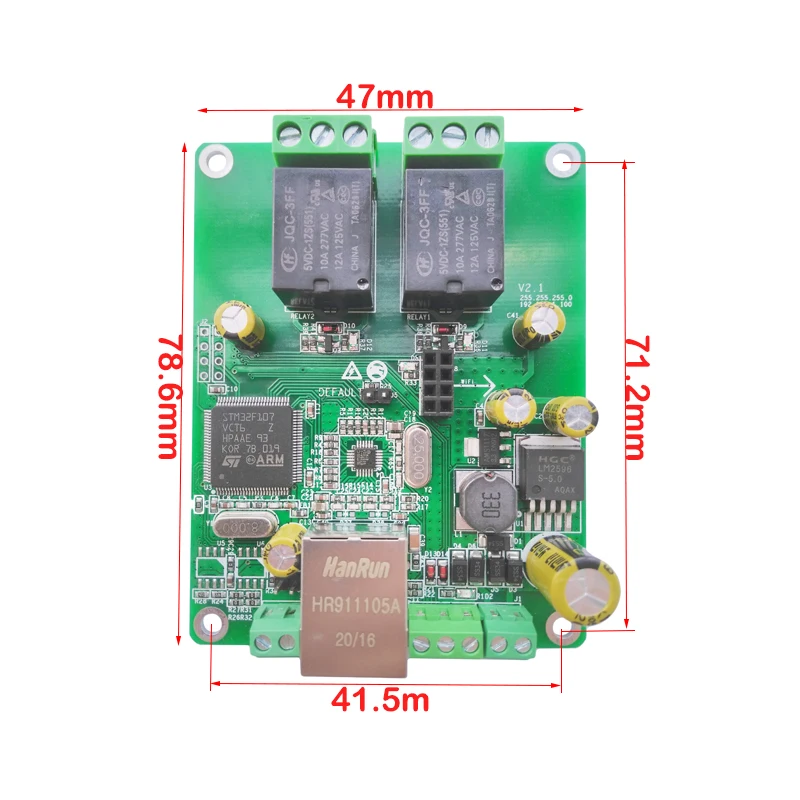

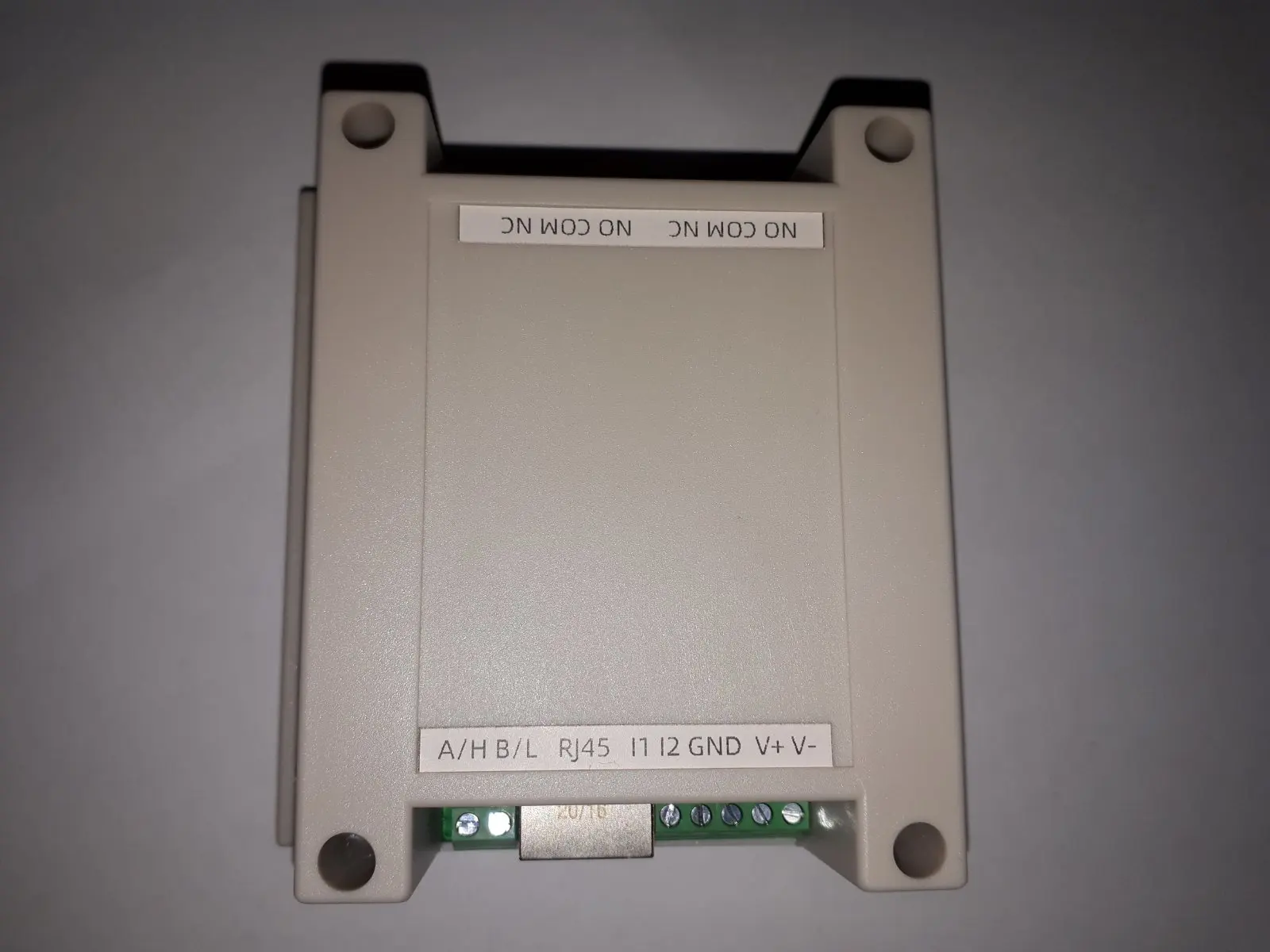

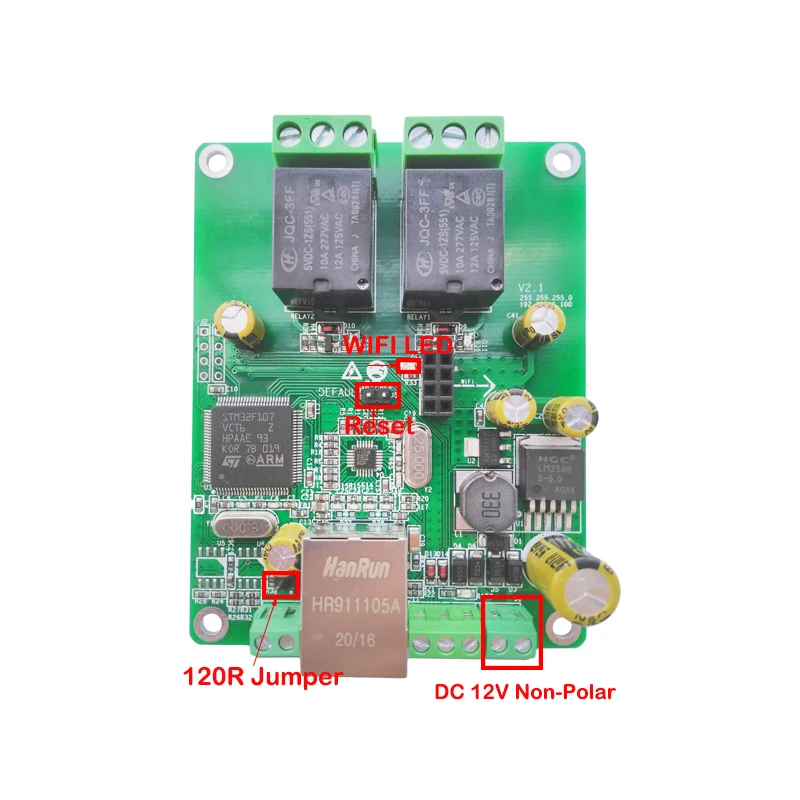

Описание деталей
DC 12V неполярныйПеремычка 120R для RS485/CANСветодисветодиодный Wi-Fi-светодиодный горит, подключение прошло успешно; Светодиодный выключен, не удалось подключить, установите в сети

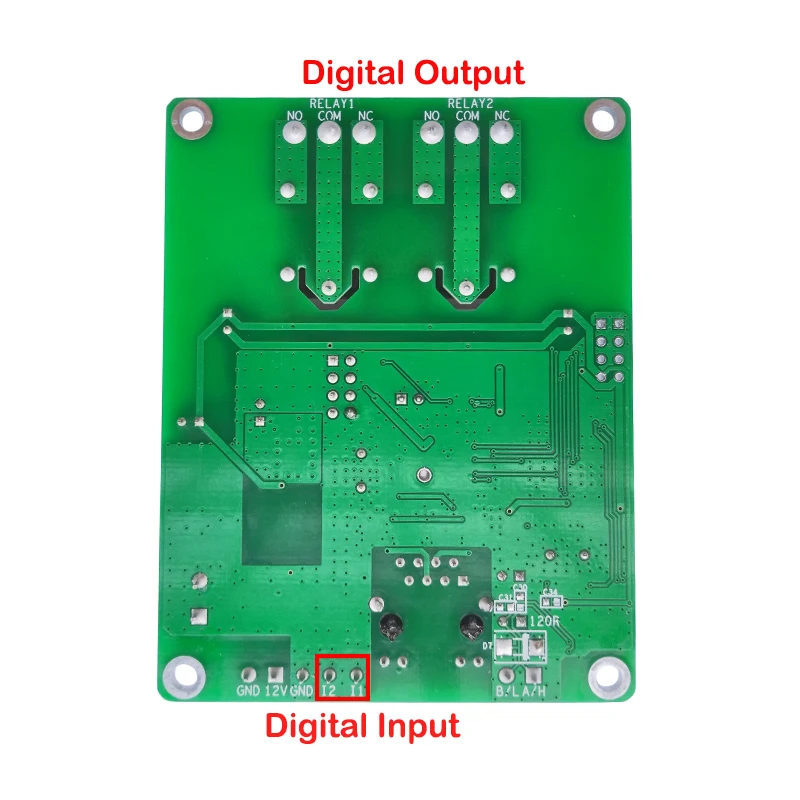

Цифровой вход/выход

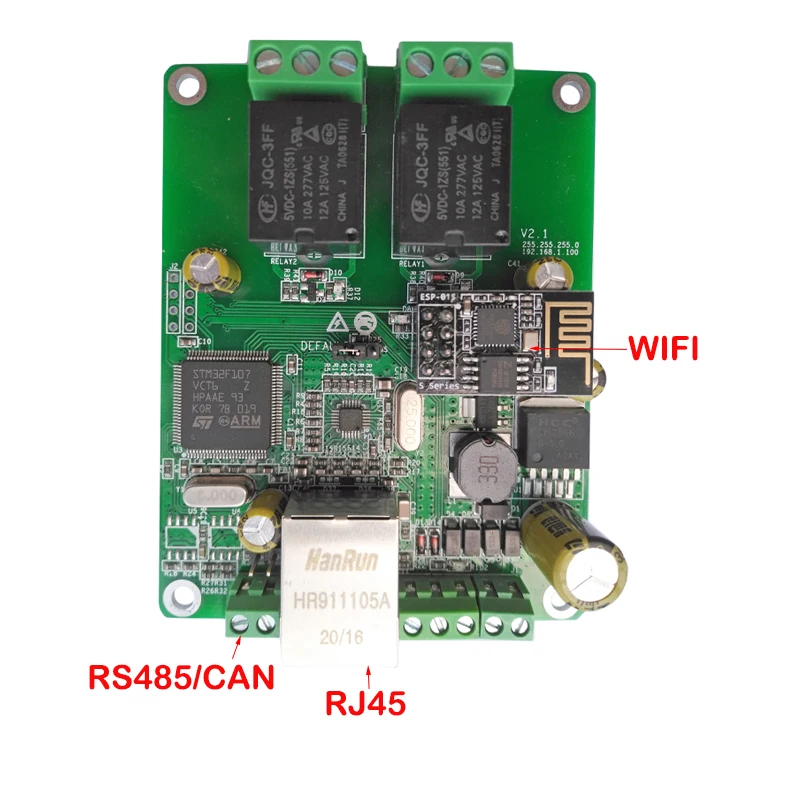

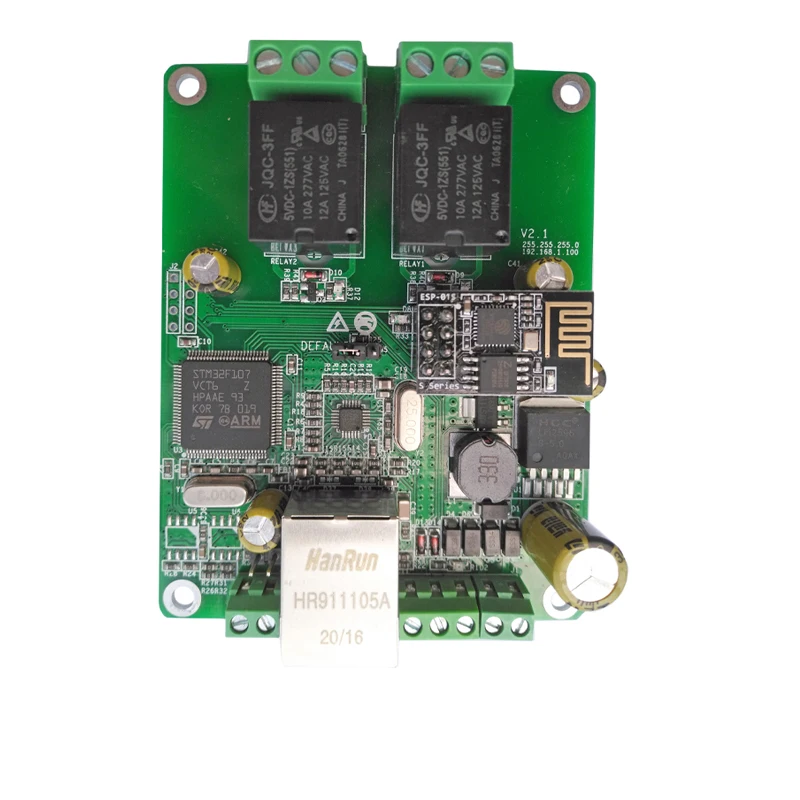

Несколько интерфейсов
RJ4510/100 Мбит/с ethernet, Auto-MDIX,DHCP ip, статический IPCAN bus5/10/25/50/100/125/200/250/500/800/888/1000 Кбит/сRS4851200/2400/4800/9600/19200/34800/57600/115200bpsWI-FI150 Мбит/с

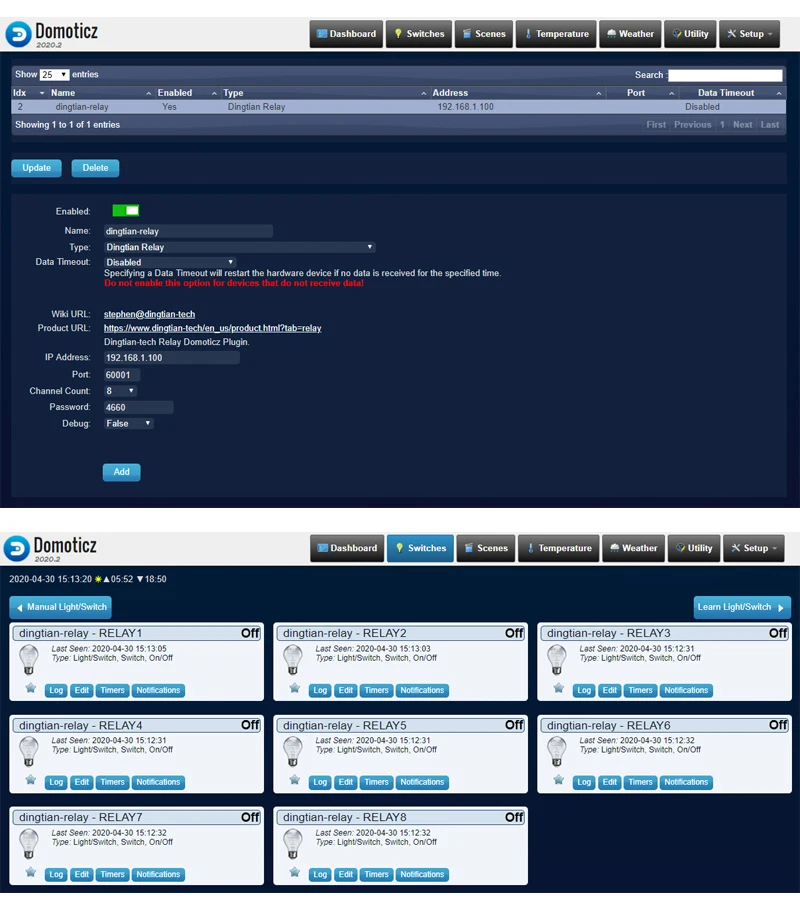

Поддержка Domoticz
Веб-вход
IP по умолчанию: 192.168.1.100Пользователь: adminПароль: admin

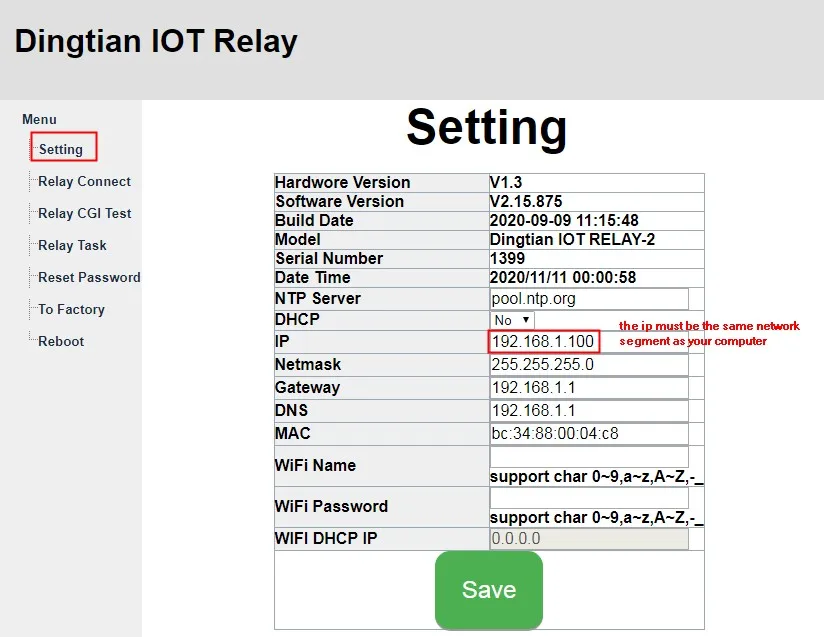

Конфигурация Web Ethernet
Обратите внимание: ip должен быть тем же сегментом сети, что и ваш компьютер

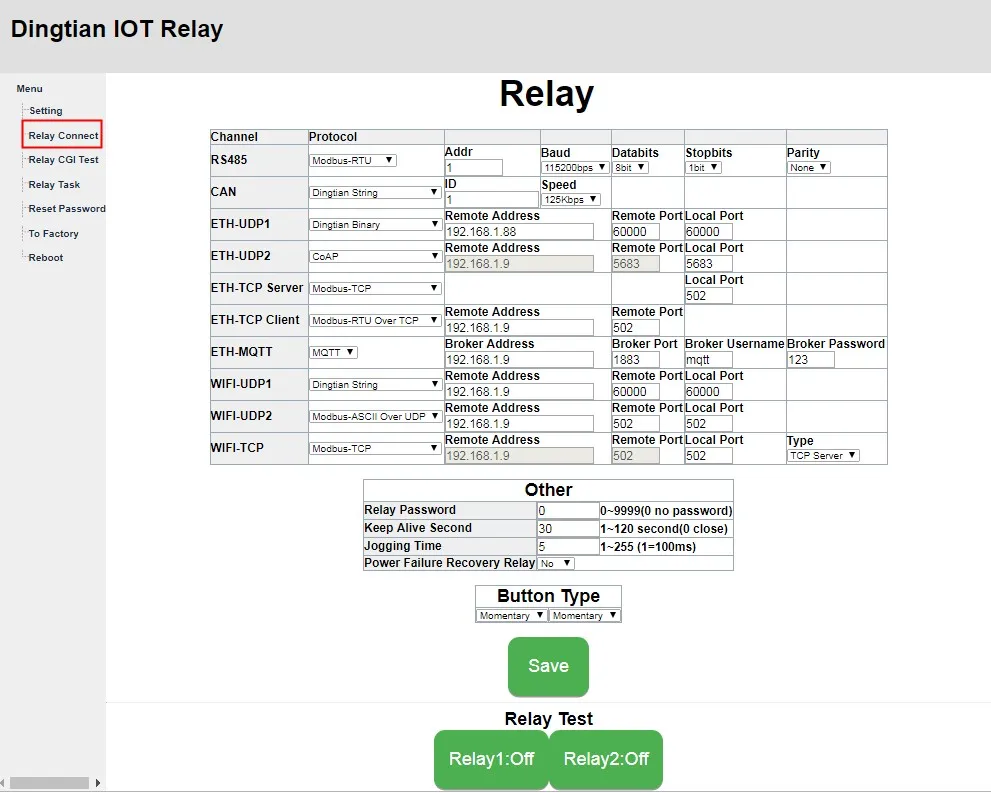

Конфигурация веб-реле

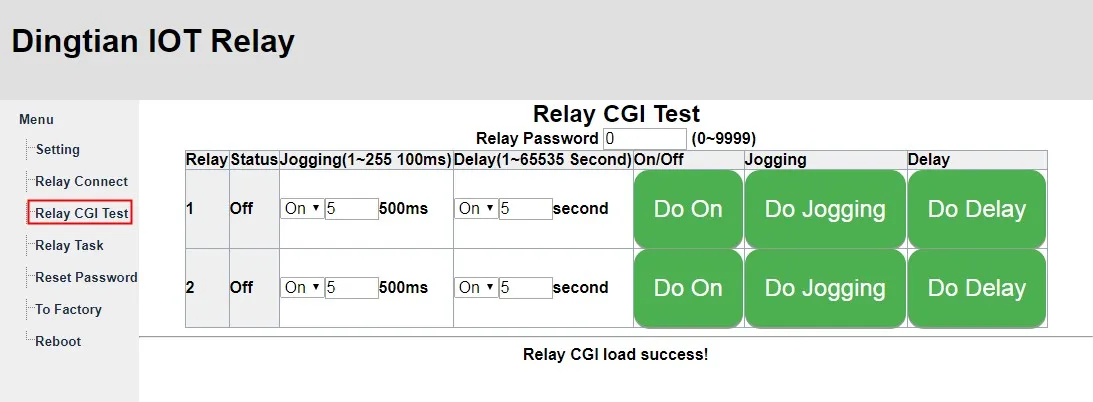

Реле HTTP CGI тест

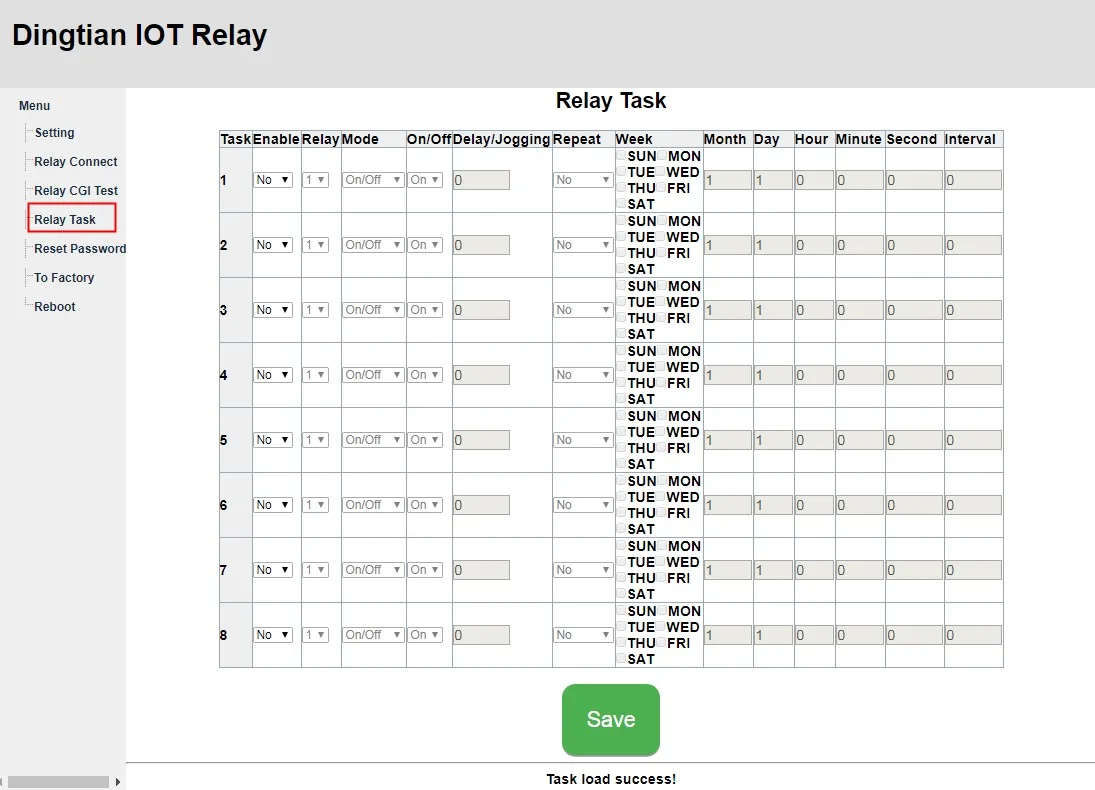

Релейная задача

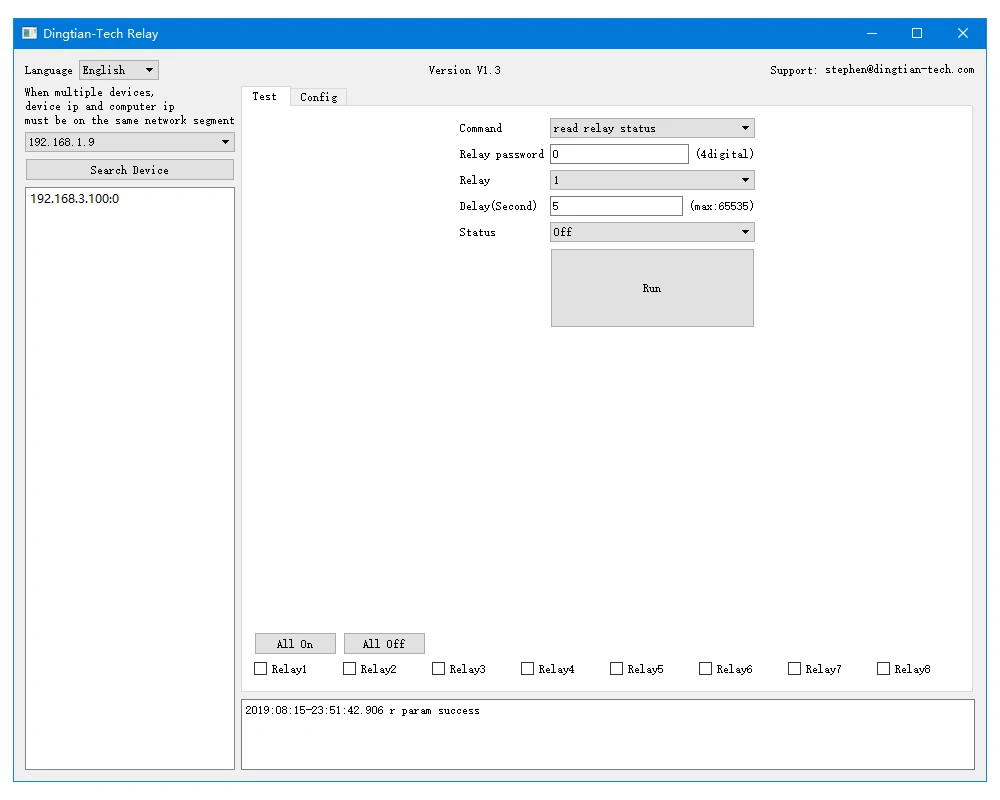

Как выполнить поиск устройства, если забыть об ip
Поддержка связи по различным сегментам сетиMulitcast addr: 224.0.2.11ПримечаниеТолько udp поддерживает многоадресную рассылкуФункция1 тестовое реле2 реле конфигурации

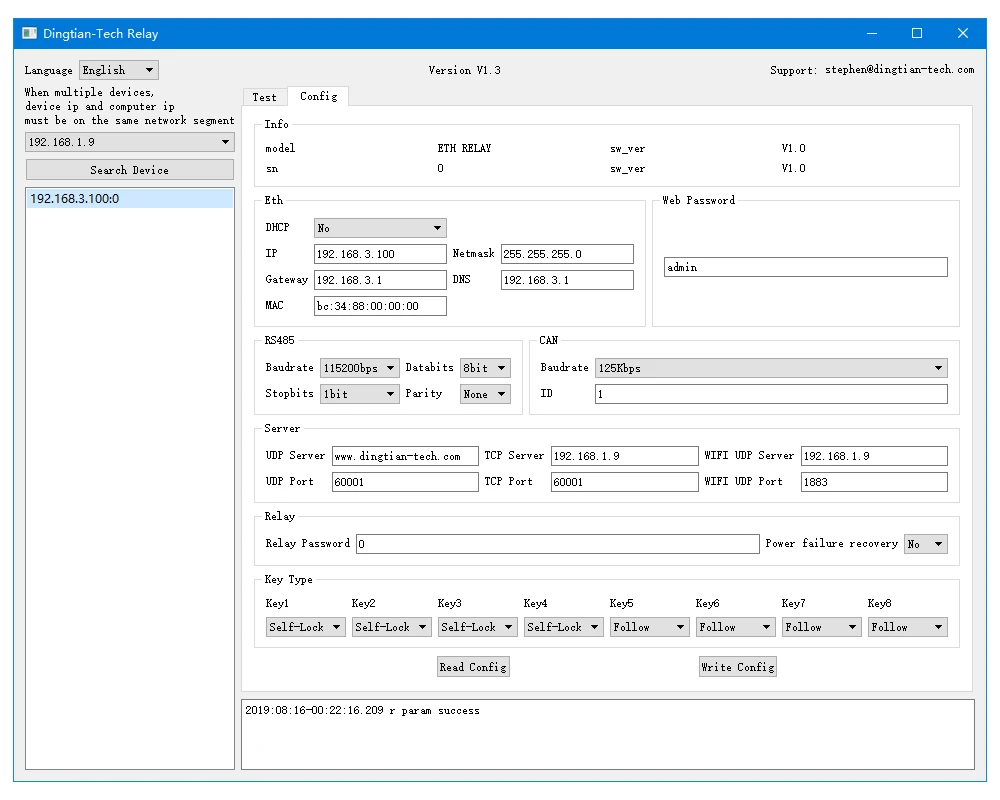

Реле конфигурации по Ethernet
КонфигурацияПараметры ETHERNETПараметры RS485Параметры CANСервер addr и портРелейный парольВосстановление сбоя питанияТип ключа (Follow,Jog,Self-Lock)
FAQ
В: почему не удается найти устройство при подключении ethernet?О: Пожалуйста, проверьте, совпадает ли сегмент сети с вашим компьютеромВ: сохраняет статус реле после выключения/включения питания на плате?О: Да, это может сохранить статусВ: поддерживает протокол Modbus?О: Да, поддержка Modbus-RTU/ASCII/TCP/UDPRS485: Modbus-RTU/ASCIICAN: Modbus-RTU(0x03,0x06)Ethernet/WiFi: Modbus-RTU/ASCII/TCP/UDPВ: Поддержка команд реле url?О: Да, он поддерживает HTTP GET CGI APIВ: это DI или AI?О: это цифровой вход/выходВ: есть ли у вас sdk?О: Да, скачайте по ссылке: ftp://ftp.dingtian-tech.com/relay_sdk.zip
Отзывы покупателей
Страна: UA Color: ETH WITH CASE Доставка: Standard Shipping 11.07.2021
Посылка пришла через 10 дней. Доставила Новая почта до двери. Упаковано в коробок и пупырку. Управление через WEB работает из коробки. С SDK есть нюансы, потому как исходники предназначены для работы с безпарольным доступом. Друг помог исправить. Продавца попросил добавить в SDK.
Страна: RU Color: WIFI Доставка: Standard Shipping 24.02.2021
Доставка до Москвы 28 дней, трек отслеживался. Упакованы в пересыльный пузырчатый пакет, и в свою фирменную картонную коробку и антистатический пакет. Брал данное устройство на пробу и поиграться вроде все работает только по Wi-Fi войти через Web морду не получилось может прошивка устаревшая (есть уже новая), может руки не дошли. Документация, прошивки, софт, коды все есть на сайте производителя с продавцом не общался.
A***v
Страна: RU Color: ETH Доставка: Standard Shipping 03.07.2021
Заказ пришел быстро. Упакован в хорошую коробку у пакеты антистатик. Бонусом идёт хвост для подключения питания, пара резисторов для входов и пара варисторов для искрогашения на выводах реле. Всё в рабочем состоянии и со встроенной прошивкой. Осталось только подключить к серверу умного дома Domoticz
A***A
Страна: RU Color: WIFI Доставка: Standard Shipping 19.05.2021
WOW! Wonderful! IT WORK! Default WI-FI Password: dtpassword Thank you! Доставка до Санкт-Петербурга 10 дней произвел тестирование через WEB интерфейс с мобильного через WI-FI и с компьютера через Ethernet кнопки нажимаем реле щёлкают., ОК
V***n
Страна: RU Color: WIFI Доставка: Standard Shipping 11.06.2021
зачётный продукт
A***n
Страна: RU Color: WIFI Доставка: Standard Shipping 01.06.2021
получил
F***s
Страна: ES Color: WIFI WITH CASE Доставка: Standard Shipping 11.02.2021
perfecto gracias por todo
J***s
Страна: ES Color: ETH Доставка: Standard Shipping 16.06.2021
Здравствуйте, очень доволен прибытием очень быстро, спасибо.
A***a
Страна: KZ Color: CAN WITH CASE Доставка: Standard Shipping 21.06.2021
Item as described, very fast shipping. Highly recommend this seller.
H***a
Страна: BR Color: WIFI Доставка: Standard Shipping 29.03.2021
Продукт хорошего качества, стандартное напряжение 12 В работает прямо.
P***i
Страна: PL Color: ETH Доставка: Standard Shipping 19.04.2021
Необычное устройство, на удивление гениальное, большое удовлетворение. Очень интересное решение для собственных проектов систем наблюдения. Профессиональное изготовление, высококачественные компоненты, работает как описано, я рекомендую склад и продавцу
Покупатель
Страна: IT Color: ETH Доставка: Standard Shipping 28.05.2021
Все в порядке. Слишком плохо, что вы не можете прислать имя кнопкам.
P***v
Страна: CH Color: WIFI WITH CASE Доставка: Standard Shipping 14.05.2021
Получил, но еще не пользовался. Физически выглядит очень хорошо. Надеюсь, что функции тоже очень хороши.-)
J***r
Страна: BE Color: WIFI Доставка: Standard Shipping 20.05.2021
Идеальный aldow я не знаю, будет ли он работать, нет никакой информации
W***r
Страна: NL Color: WIFI WITH CASE Доставка: Standard Shipping 14.04.2021
Очень хорошо упаковано и отправлено очень быстро! Свяжитесь с продавцом перед тем, как сделать заказ! Рекомендуется для 100%!
C***t
Страна: CA Color: ETH WITH CASE Доставка: Standard Shipping 25.02.2021

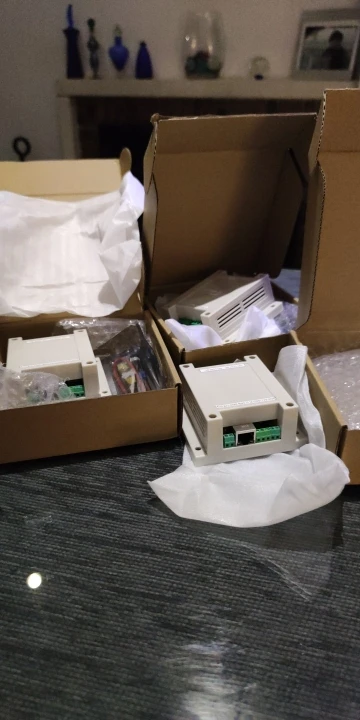

Получил их в относительное короткое время в Канаде. Ethernet-реле было тщательно упаковано, твердое. Соединительный кабель обеспечивает легкость подключения. Информация в этом магазине для настройки реле является обязательной. С веб-интерфейсом легко настроить реле. Много возможностей для эксплуатации. Расписание, когда состояние (на порт) приходит. И многое другое. Я открываю коробку, пайка чистая и хорошая. Я переставлю, если вы хотите универсальность для реле.
