Мотор QS QS120, 2000 Вт, 70 кмч, 72 в, 2000 Вт, комплект среднего привода BLDC для электрического мотоцикла, квадроцикла, 4-колесного автомобиля

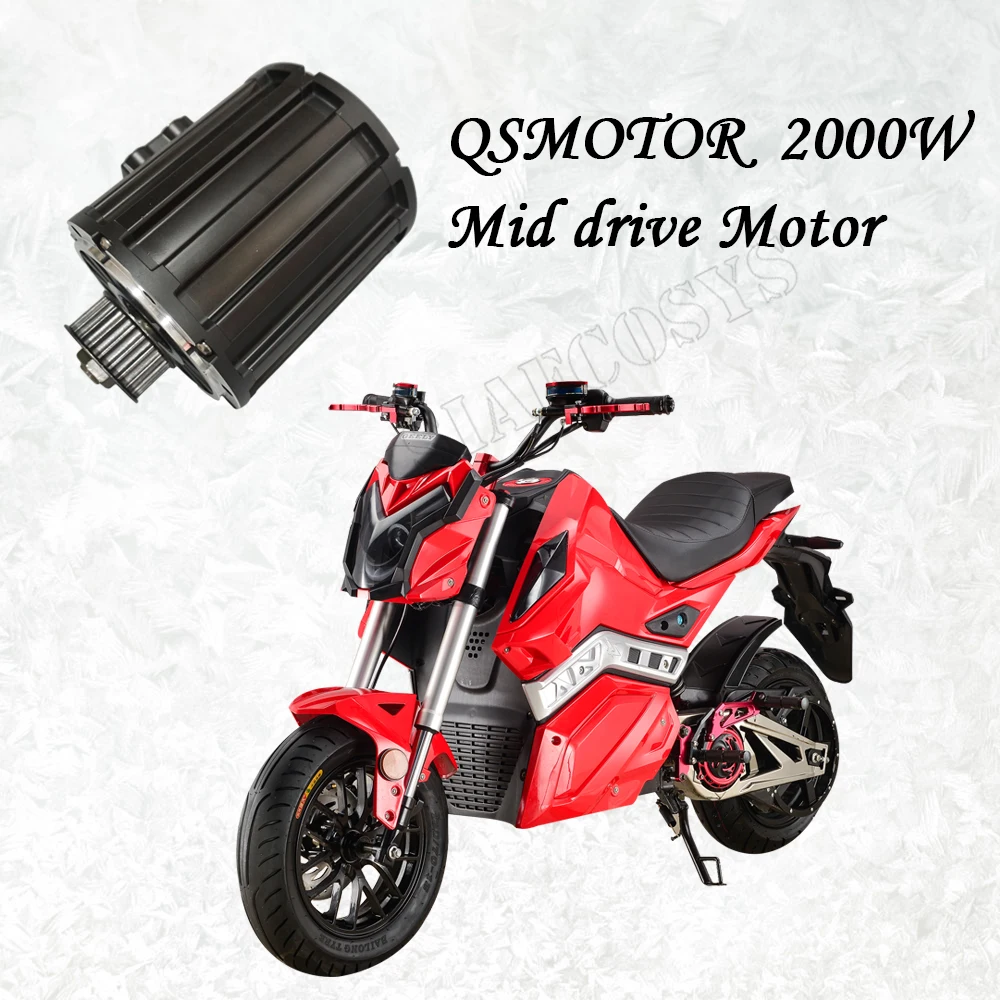

Для набора мотора среднего привода мощностью 2000 Вт может использоваться для электрического скутера, электрического мотоцикла.

Например, электрический мотоцикл M3

Вес электромотоцикла, около 115 кг + 2*80 кг

Скорость: Непрерывная 70 км/ч

Передаточное отношение: 1:4.77

Батарея: 72V40h NCM литиевая батарея

Покрышка: 130/70-12

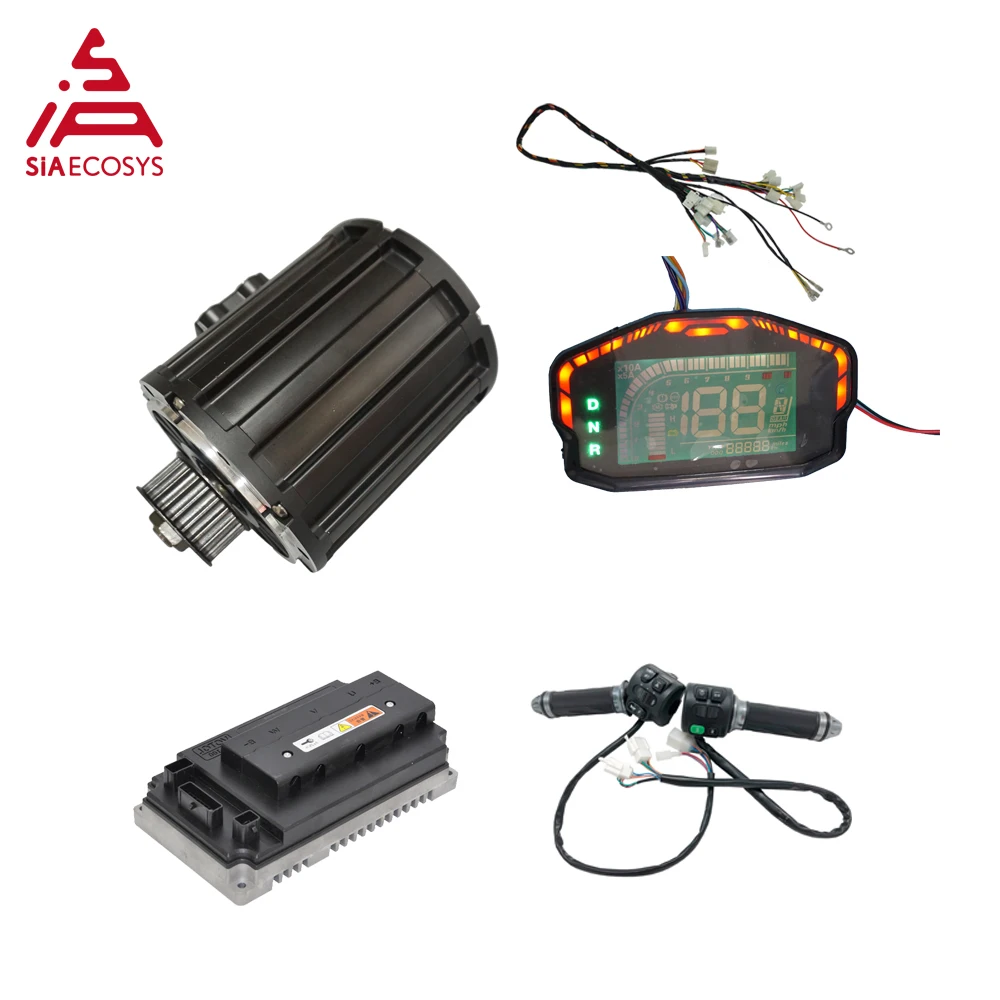

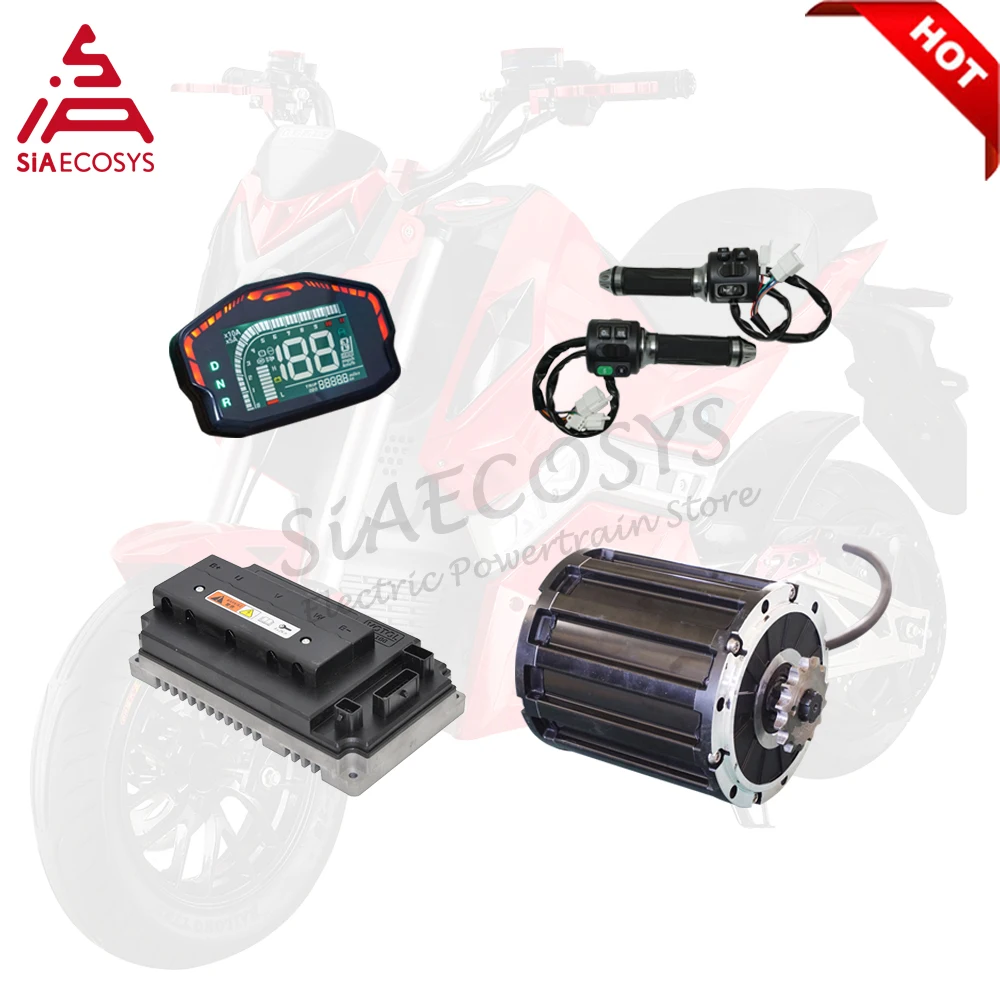

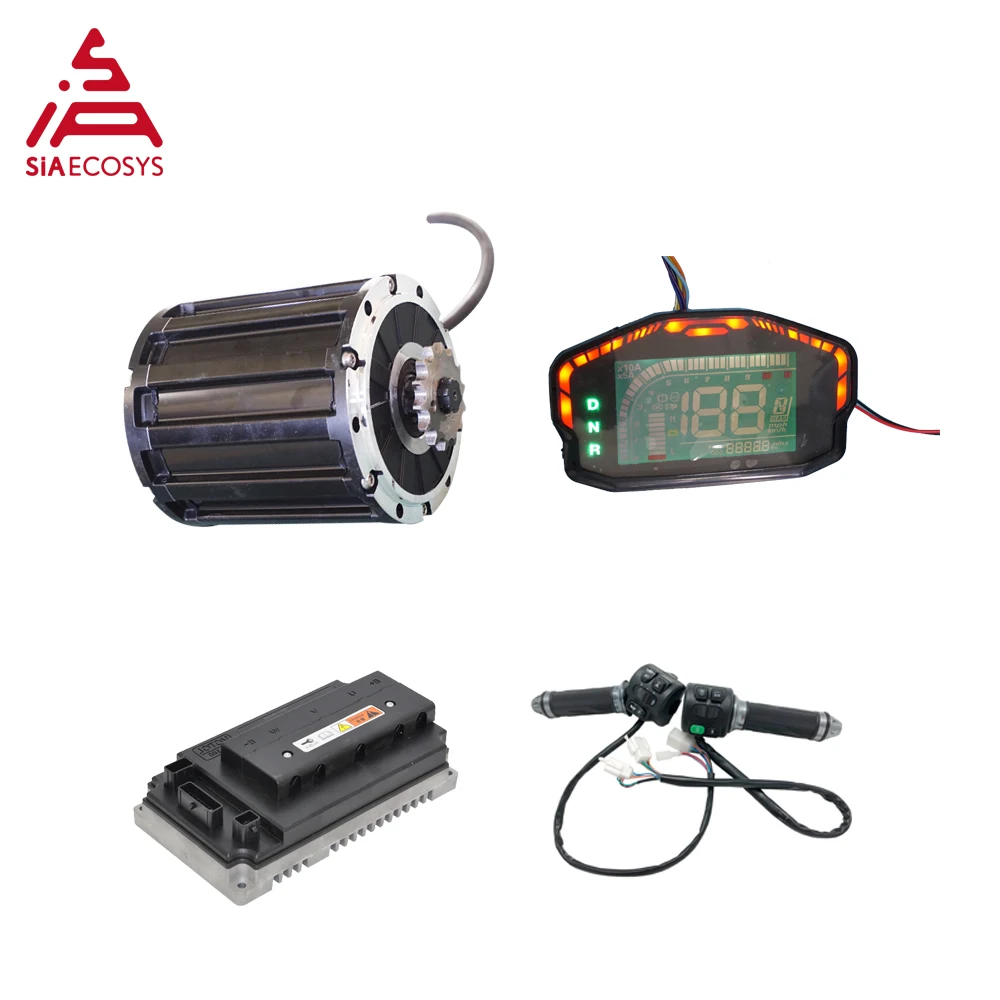

Один комплект, включая комплекты ниже

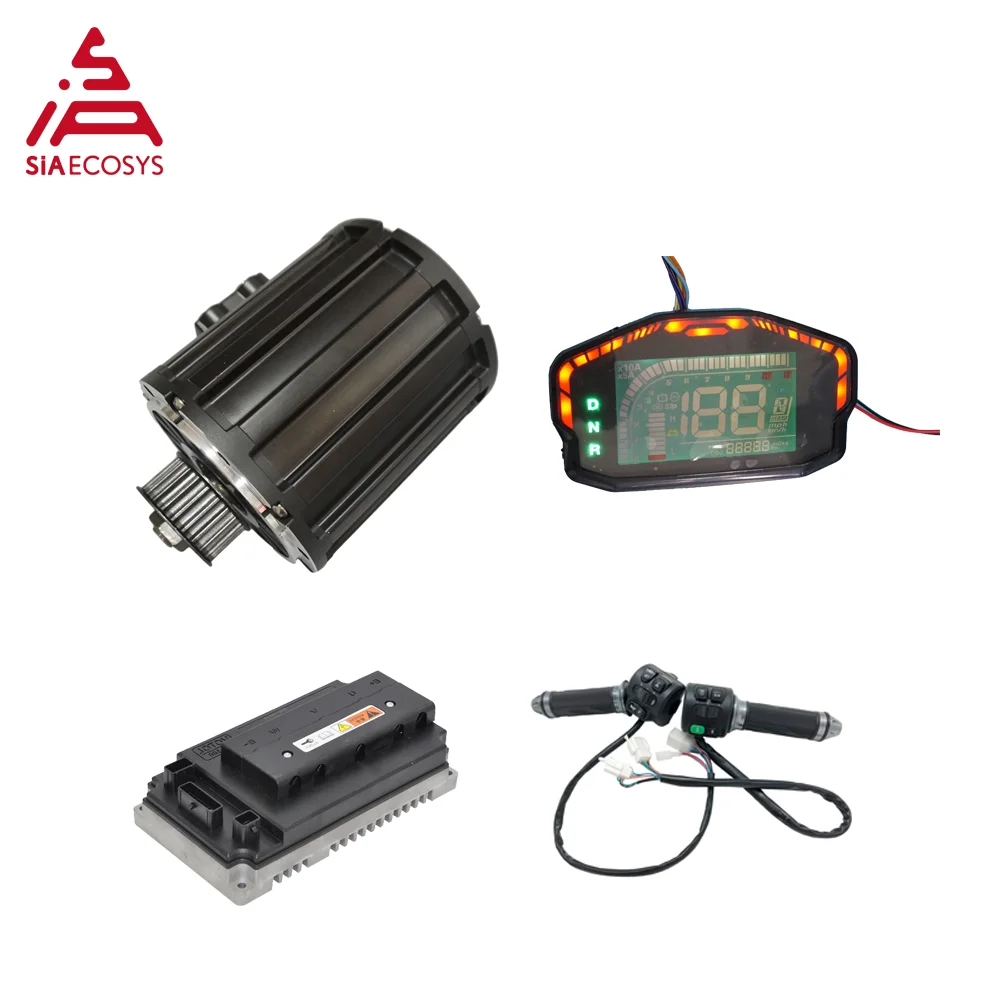

Комбо 1

1. 1 шт. X QSMOTOR 2000 Вт PMSM IPM двигатель среднего привода с ремнем

2. 1 шт. X регулятор синусоидальной волны Votol EM72100SP со стандартной CAN-шиной

3. 1 шт. X ЖК-Спидометр DKD

4. 1 шт. X Z6 дроссель с комбинированным переключателем

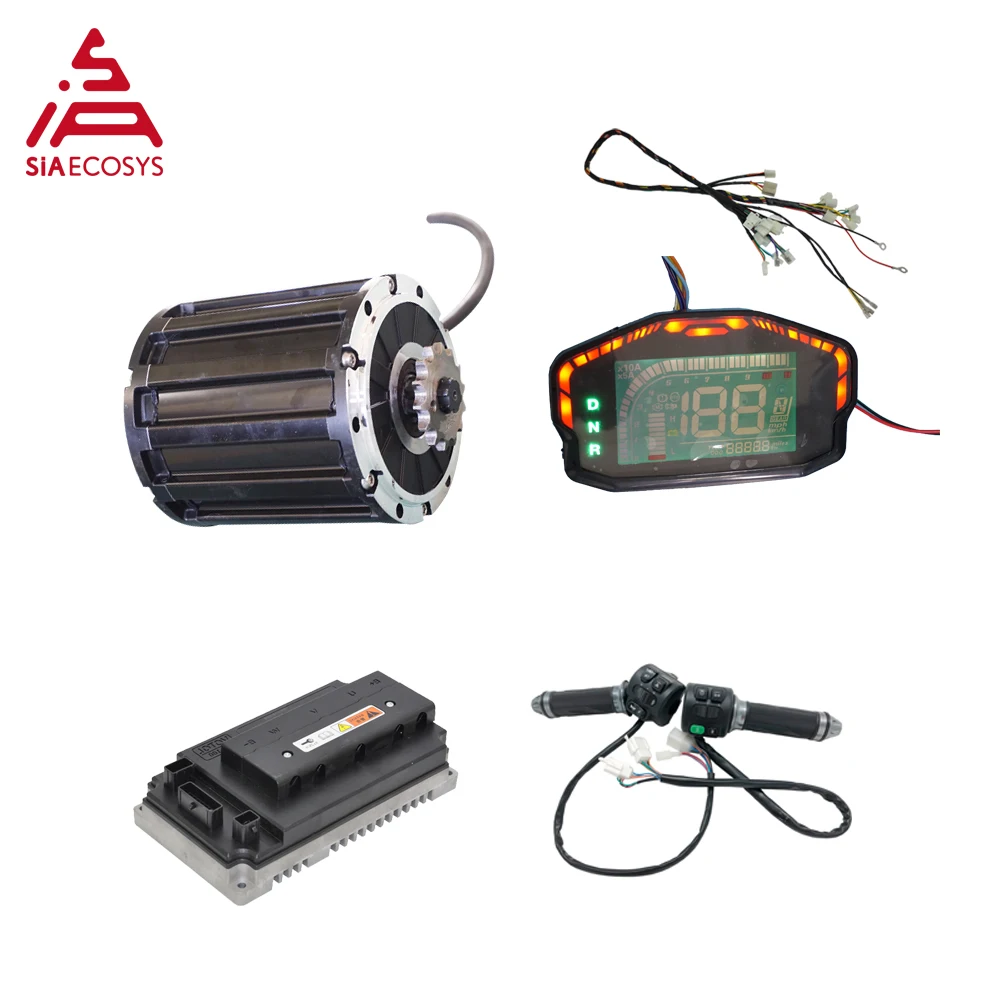

Комбо 2

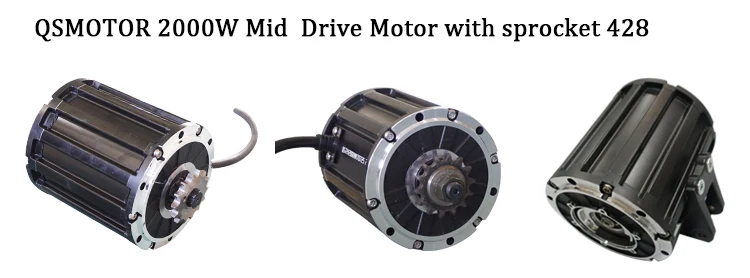

1. 1 шт. X QSMOTOR 2000 Вт PMSM IPM двигатель среднего привода со звездочкой 428

2. 1 шт. X регулятор синусоидальной волны Votol EM72100SP со стандартной CAN-шиной

3. 1 шт. X ЖК-Спидометр DKD

4. 1 шт. X Z6 дроссель с комбинированным переключателем

Ключевые особенности

1). Упростить сделать электромотоцикл. Коробка передач, вал коробки передач, муфта не нужны. Которые экономят место.

2). Он может быть установлен сзади, чтобы сэкономить больше места для батареи.

3). Поддержка регенеративного торможения

4). Высокая эффективность: 85 ~ 92%

Описание товара

Технические характеристики Genearlly:

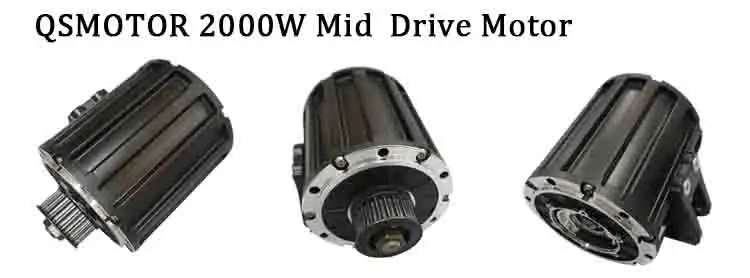

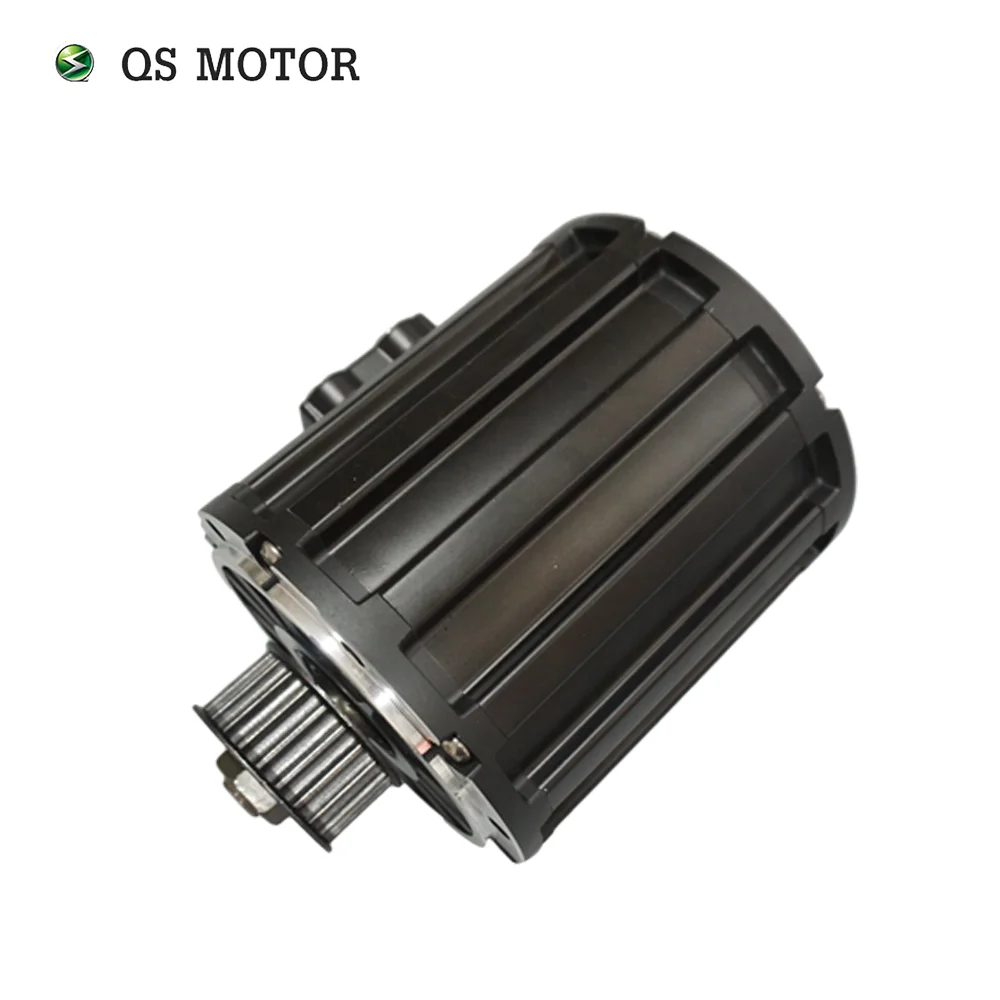

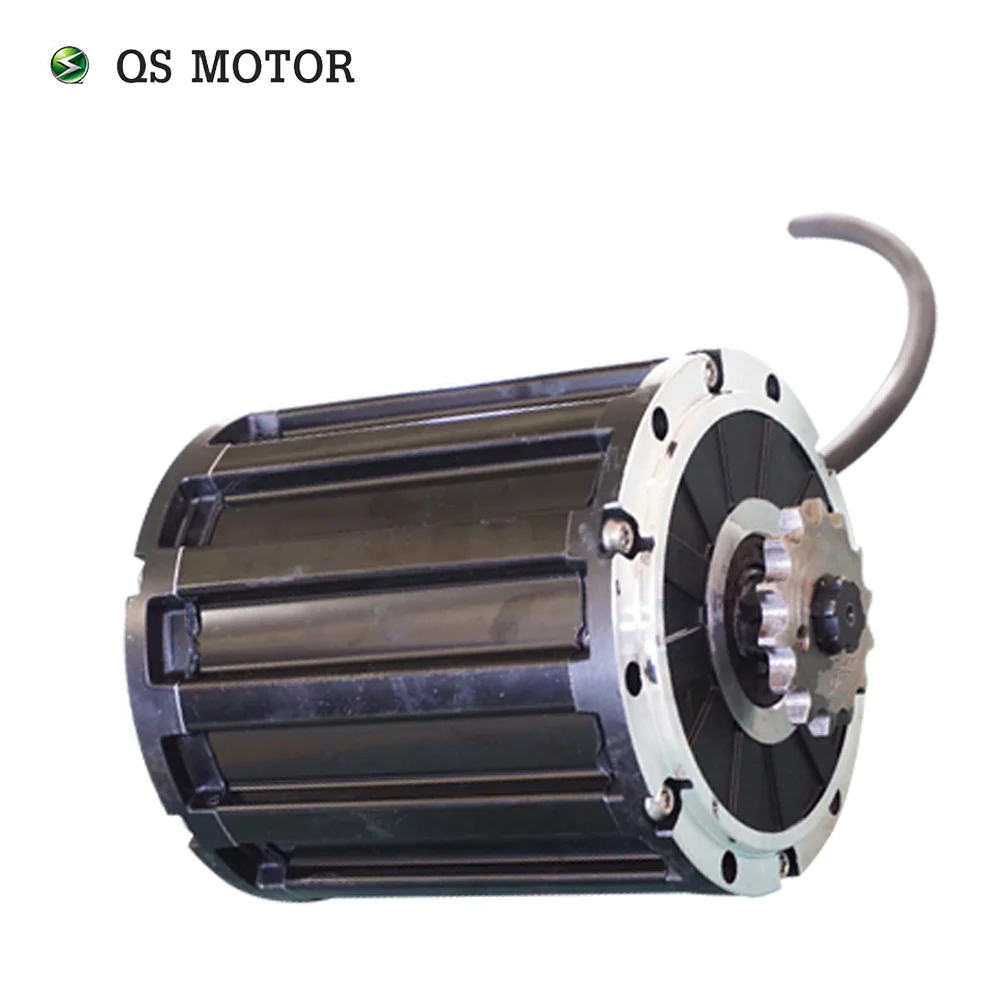

1.Двигатель среднего привода QSMOTOR 2000W 120 70H

· Тип двигателя: BLDC постоянный магнит внутренний роторный двигатель с датчиком Холла

· Бренд: QS Motor, QSMOTOR

· Конструкция двигателя: одна ось

· Соответствующее колесо: 12 дюймов или более.

· Высота магнита: 70 мм, 40 шт, 5 полюсных пар

· Диаметр статора: 120 мм

· Номинальная мощность: 2000 Вт

· Номинальное напряжение: 72 в по умолчанию

· Скорость: 70kph

· Обороты без нагрузки: 2800 об/мин без ослабления потока, 4400 об/мин с ослаблением потока.

· Максимальный крутящий момент: около 45,4 Н. М без коэффициента уменьшения

· Максимальная Эффективность: 88%

· Непрерывный ток батареи: в ожидании (72 в)

· Пиковый ток батареи: 60A (72 в)

· Предполагаемый пиковый фазовый ток: 250 А

· Тепловой зонд: нет по умолчанию (KTY83/122 доступен, если вам нужно, пожалуйста, сообщите продавцу).

· Рабочая температура: в ожидании

· Одинарная панель Холла с водонепроницаемыми разъемами

· Поперечное сечение фазного провода 8 мм (без изоляционного слоя)

· Угол фазирования датчика Холла: 120 градусов

· Класс водонепроницаемости: IP67

· Цвет: черный

· Вес нетто/вес брутто : 10.8 кг/11,5 кг

· Размеры посылка: 34 см * 34 см * 33 см

· Ось соответствует ремню по умолчанию, дополнительная может быть ось звездочки.

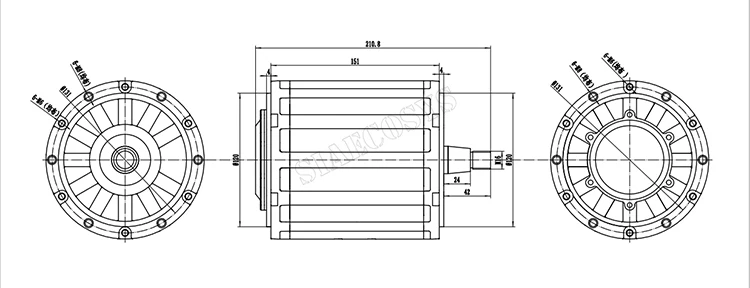

Размерный Рисунок:

Двигатель среднего привода QS 2 кВт 120 (старый внешний вид, Ременный привод)

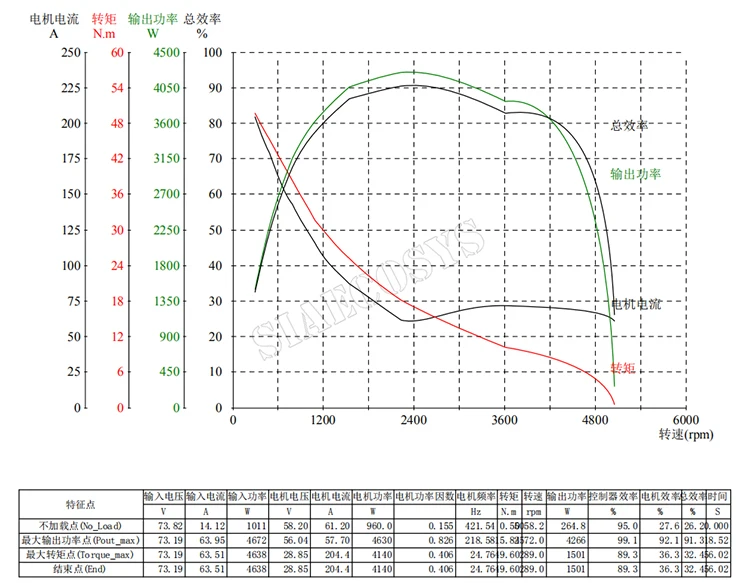

Отчет об испытаниях:

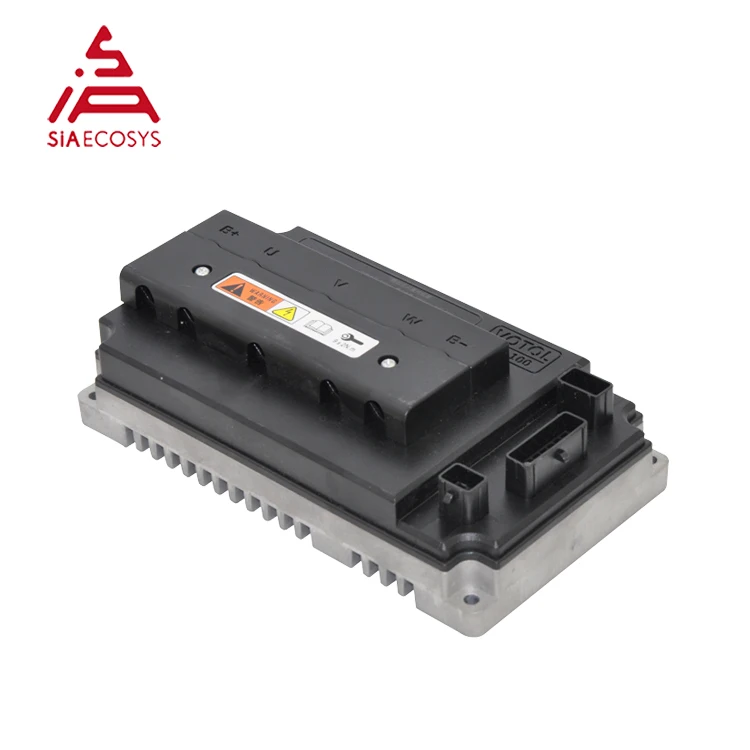

2. EM72100SP 72V Синусоидальная волна BLDC контроллер двигателя, с CAN-шиной

Параметры

· Контроллер синусоидальной волны, программируемый, с функцией регенерации

· Номинальный ток: 100 А

· Повышающий ток: 130 А

· Пиковый ток: 330 А

· Макс. Мощность: 7200 Вт

· Коэффициент ослабления потока: 100 ~ 250%

· Макс. Эффективность: 88 ~ 93%

· Вес нетто: 1650 г

· Водонепроницаемость IP67

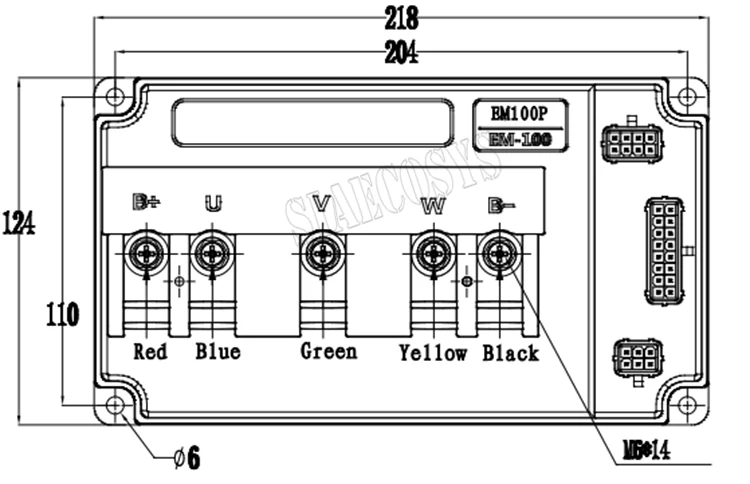

Размерный Рисунок:

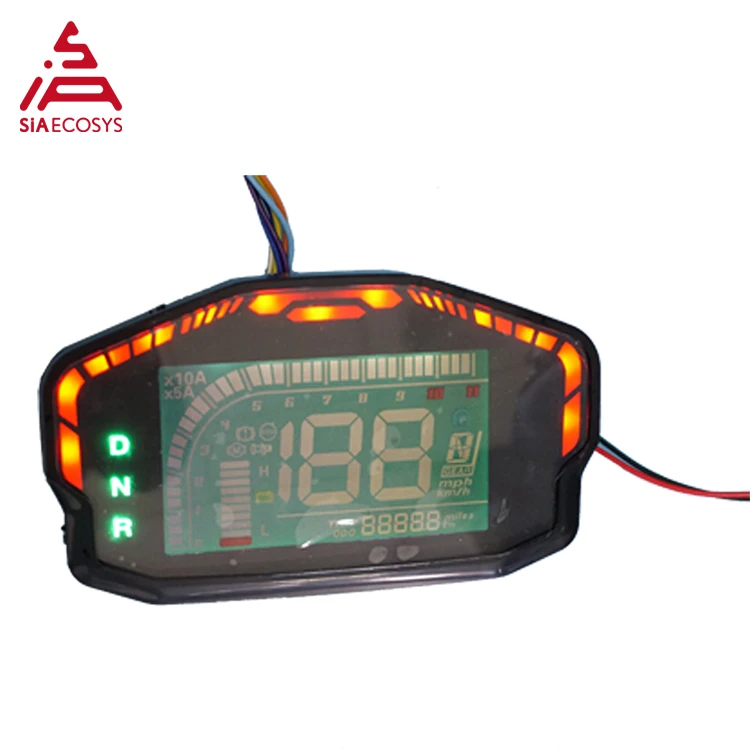

3.Спидометр DKD LCD, can-bus (опционально, LIN по умолчанию)

Он отображает шестерню D N R, P, S и ток батареи X5/10.

P.s. : Если на рабочей батарее нет связи can-bus, то Спидометр can-bus всегда показывает недостаток электроэнергии.

Итак, мы предлагаем сделать Спидометр как линейную связь версию, если клиент не может получить батарею can-bus.

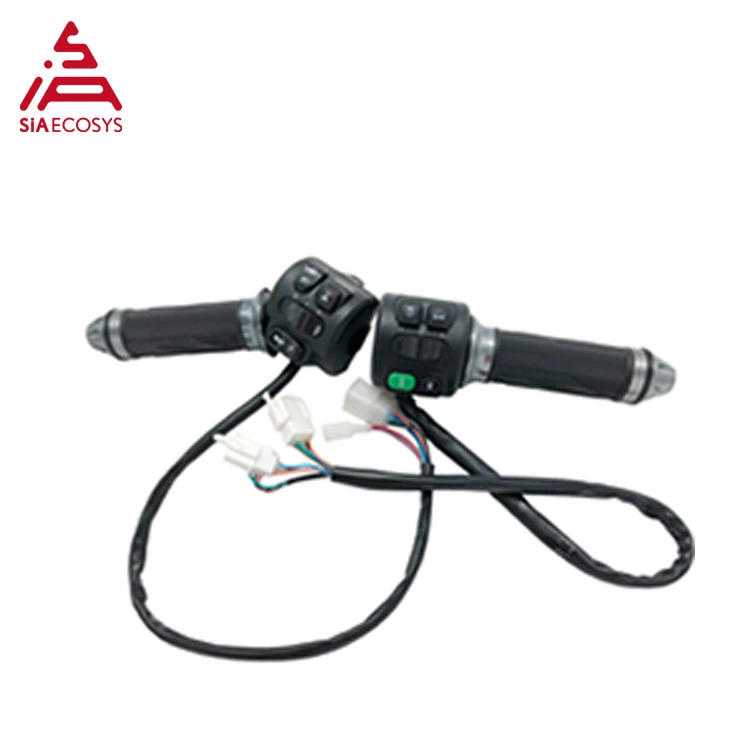

4. Дроссель Z6 с комбинированным переключателем

С реверсом, кнопкой парковки (включение/выключение дроссельной заслонки), 3 переключателем скольжения, кнопкой s/boost светильник кой и клаксоном.

Хорошо сочетается с контроллером VOTOL.

5. Проводка автомобиля подходит для контроллера EM50sp-EM150sp

Схема подключения

Сборные комплекты для мотора среднего приводного ремня QS 120

Мы можем поставить контроллер, дисплей, преобразователь постоянного тока, дисковую тормозную систему, поворотный дроссель, подходящую шину и т. д.

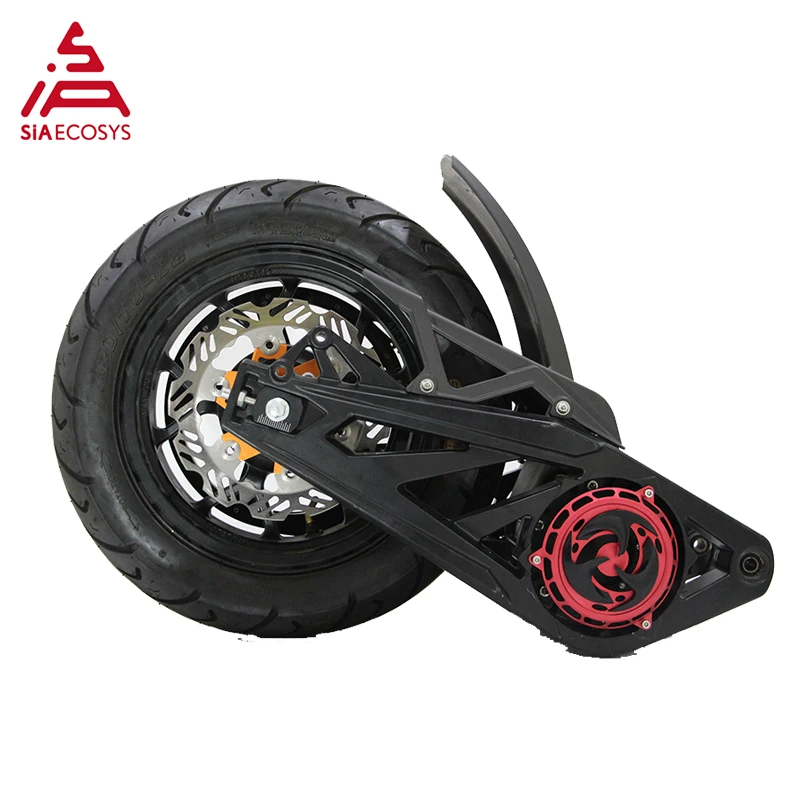

Применение для двигателя среднего привода QS 120
