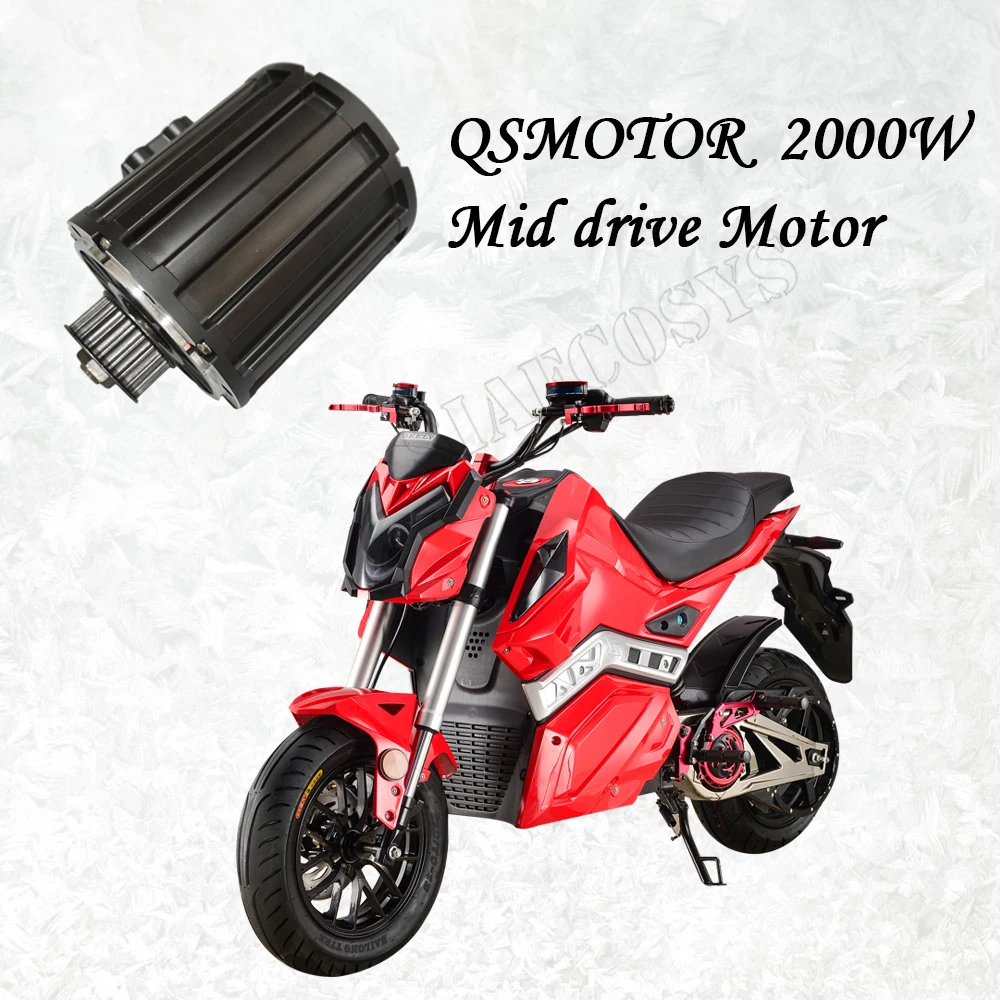

Двигатель QSMOTOR 2000 Вт, со средним приводом, с контроллером EM72100SP и наборами для электрического мотоцикла, кроссового велосипеда, 70 кмч, 72 в

Для комплекта среднего привода 2000 Вт в сборе, его можно использовать для электросамоката, электрического мотоцикла.

Например, электрический мотоцикл M3

Вес электронного мотоцикла, около 115 кг + 2*80 кг

Скорость: Непрерывная 70 км/ч

Передаточное отношение: 1:4.77

Батарея: 72V40h NCM литиевая батарея

Шина: 130/70-12

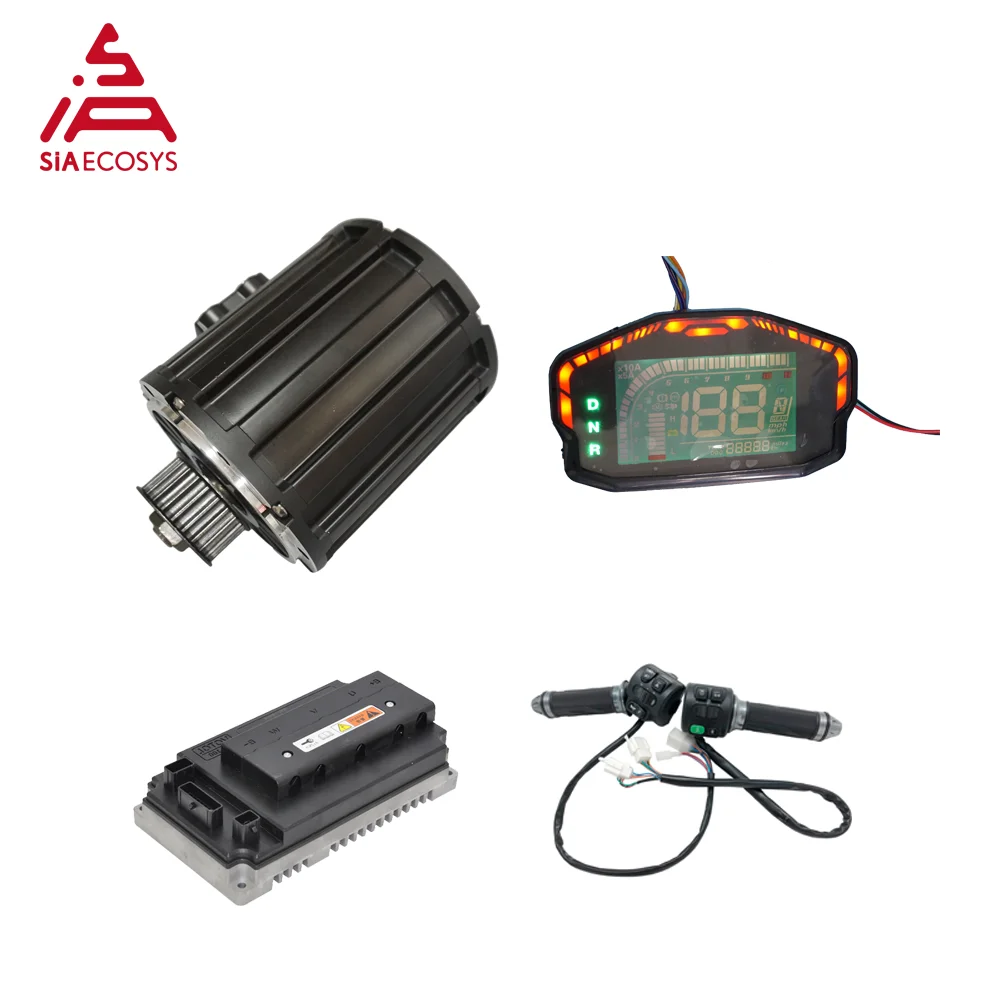

Один комплект включает комплекты ниже

Комбо 1

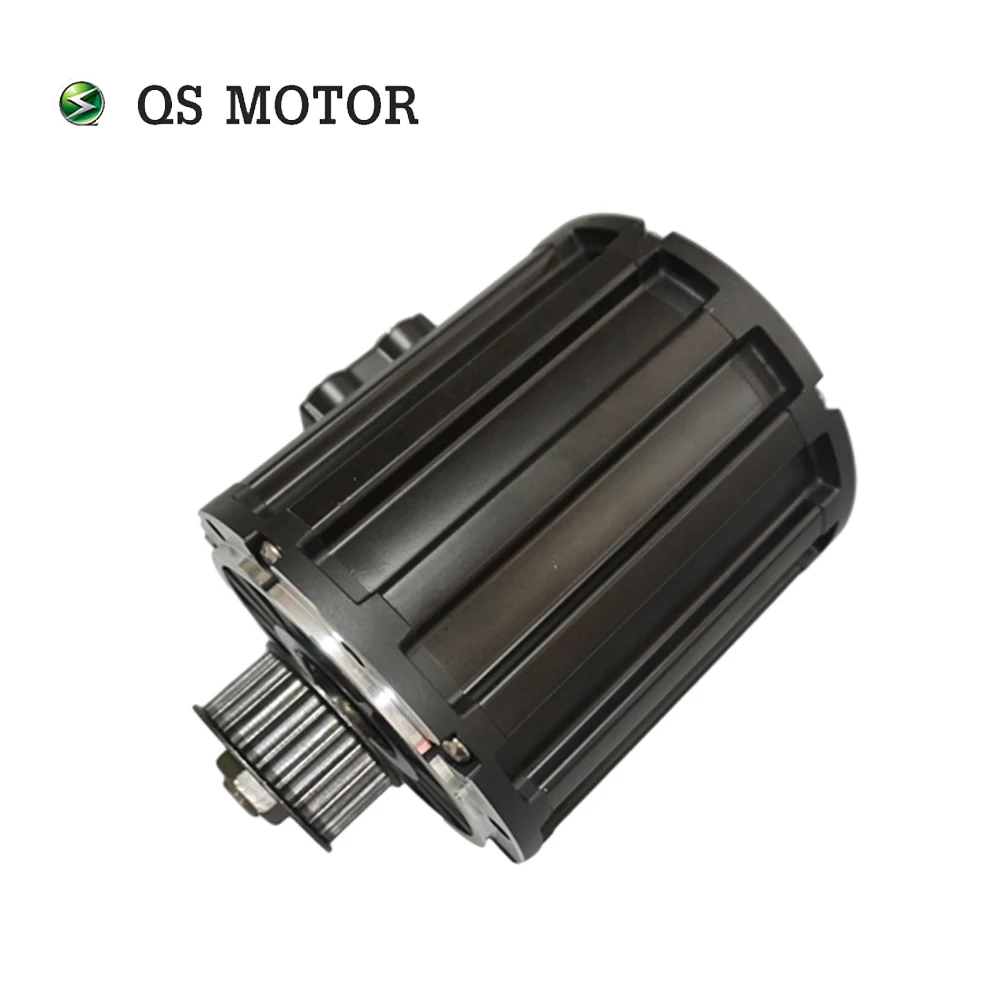

1. 1 шт. X QSMOTOR 2000 Вт PMSM IPM Тип ремня двигателя среднего привода

2. Контроллер синусоидальной волны Votol EM72100SP со стандартной CAN-шиной, 1 шт.

3. 1 шт. X ЖК-Спидометр DKD

4. 1 дроссельная заслонка Z6 с комбинированным переключателем

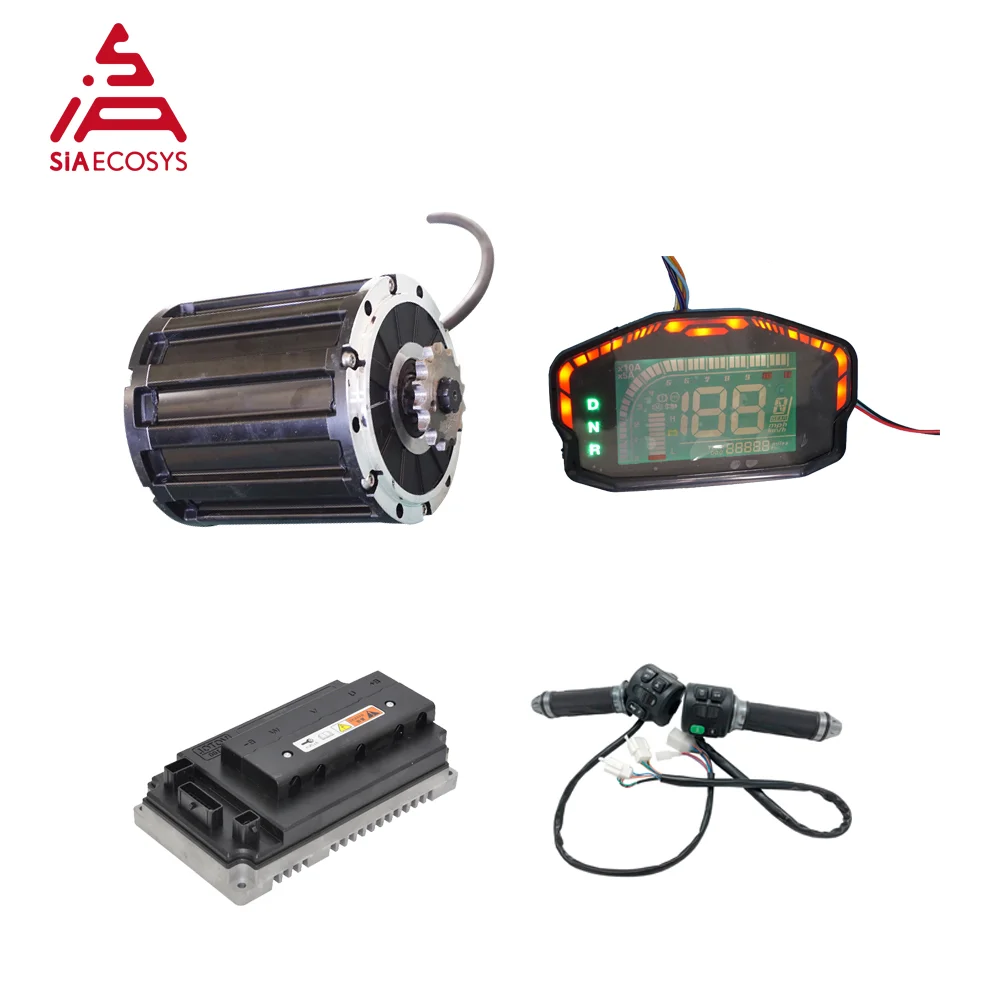

Combo.2

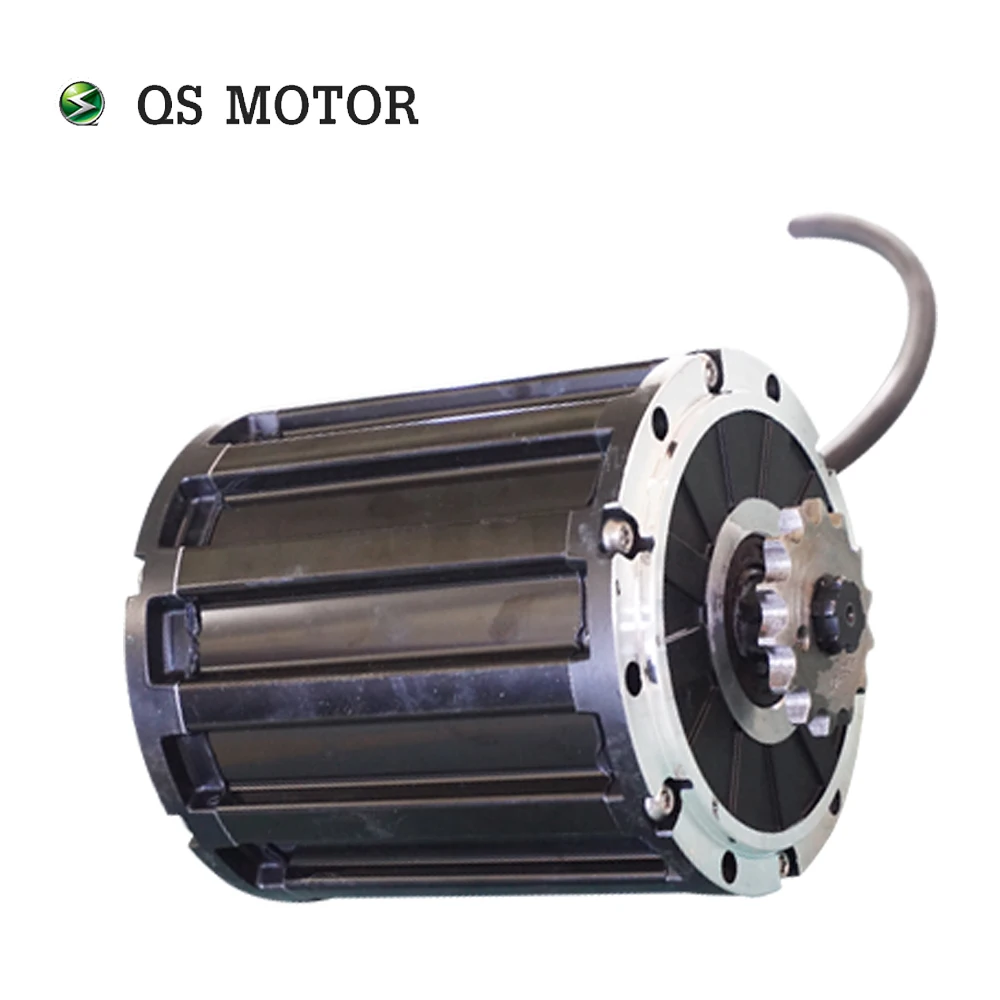

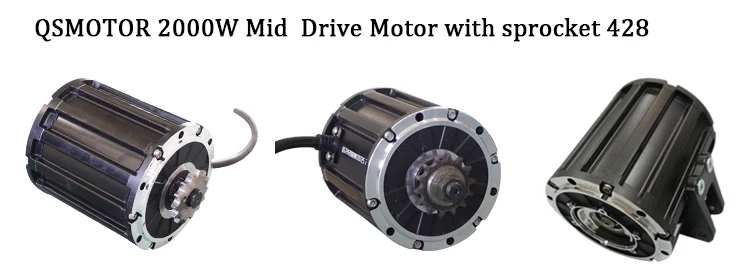

1. 1 шт. X двигатель среднего привода QSMOTOR 2000 Вт PMSM IPMТип звездочки 428

2. Контроллер синусоидальной волны Votol EM72100SP со стандартной CAN-шиной, 1 шт.

3. 1 шт. X ЖК-Спидометр DKD

4. 1 дроссельная заслонка Z6 с комбинированным переключателем

4. По умолчанию 1 ЗВЕЗДОЧКА X 14T (остальные зубья указываются при размещении заказа)

Ключевые особенности

1) светильник вес и малый размер по сравнению с мотором ступицы

2) Высокая производительность благодаря ослаблению потока

3) Высокая эффективность во время подъема и лучшее ускорение

4) Поддержка рекуперативного торможения

Описание товара

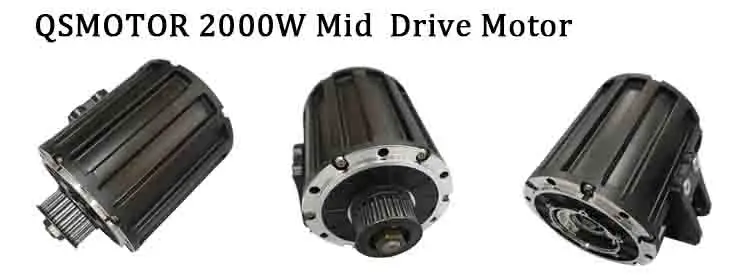

1. Средний приводной двигатель QSMOTOR 2000W 120 70H

Параметры

· Тип двигателя: двигатель постоянного магнита BLDC с внутренним ротором с датчиком Холла

· Бренд: QS Motor, QSMOTOR

· Конструкция двигателя: одна ось

· Соответствующее колесо: 12 дюймов и более.

· Высота магнита: 70 мм, 40 шт, 5 полюсных пар

· Диаметр статора: 120 мм

· Номинальная мощность: 2000 Вт

· Номинальное напряжение: 72 в по умолчанию

· Скорость: 70 км/ч

· Обороты без нагрузки: 2800 об/мин без ослабления потока, 4400 об/мин с ослаблением потока.

· Максимальный крутящий момент: около 45,4 Н · м без коэффициента уменьшения

· Максимальная Эффективность: 89.2%

· Постоянный ток батареи: в ожидании (72 в)

· Максимальный ток батареи: 60 А (72 в)

· Максимальный фазовый ток: 250 А

· Тепловой зонд: нет по умолчанию (KTY83/122 доступен, если вам нужно, сообщите продавцу).

· Рабочая температура: в ожидании

· Одноходовая пластина с водонепроницаемыми разъемами

· Поперечное сечение фазового провода 8 мм ² (не включает изоляционный слой)

· Угол фазы датчика Холла: 120 градусов

Класс водонепроницаемости: IP67

· Цвет: черный

· N.W./G.W. : 10.8 кг/11,5 кг

· Размеры упаковки: 34 см * 34 см * 33 см

· Осевой ремень или звездочка, выберите из combo1 и combo2.

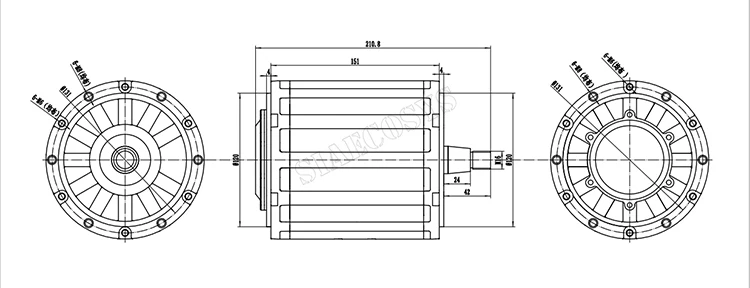

Рисунок

Отчет об испытаниях

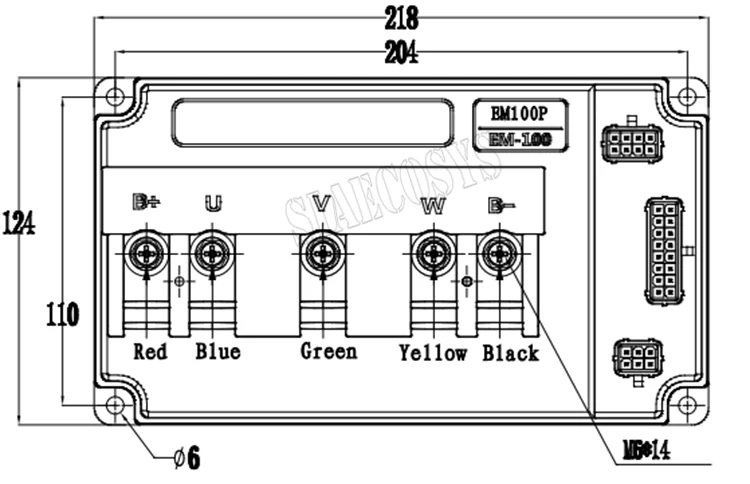

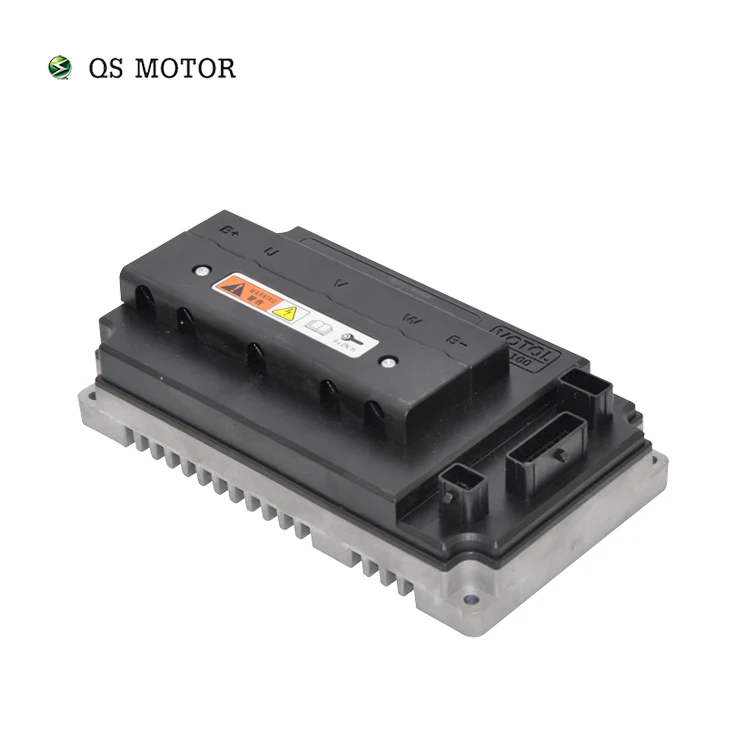

2.EM72100SP72V Синусоидальная волна BLDC контроллер двигателя, с CAN шиной

Параметры

· Контроллер синусоидальной волны, программируемый, с функцией регенерации

· Номинальный ток: 100 А

· Повышающий ток: 130 А

· Пиковый ток: 330 А

· Макс. Мощность: 7200 Вт

· Коэффициент ослабления потока: 100 ~ 250%

· Макс. КПД: 88 ~ 93%

· Вес нетто: 1650 г

· Водонепроницаемый IP67

Рисунок

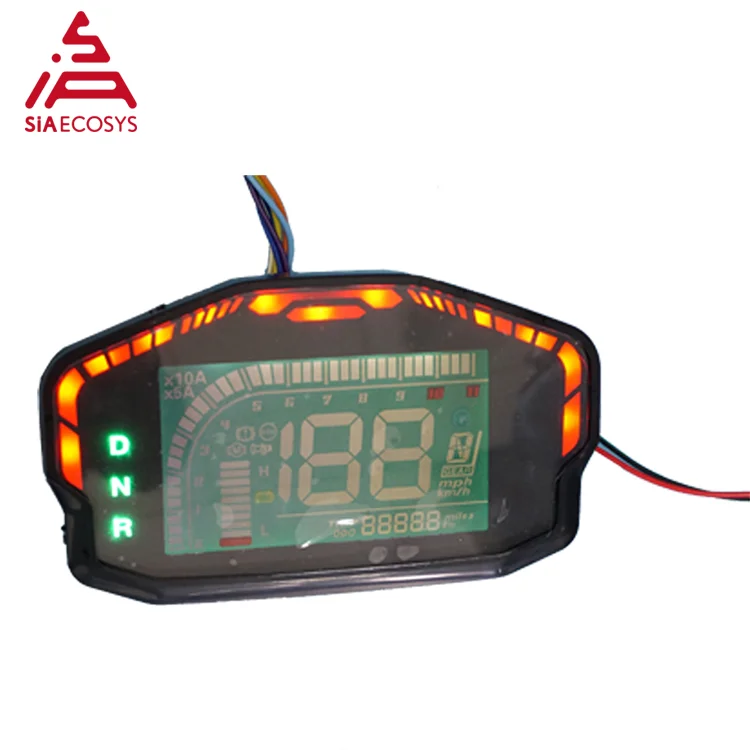

3.DKD ЖК-спидометр, can-bus (опционально, LIN по умолчанию)

Он отображает передачу D N R, P, S и ток аккумулятора X5/10.

P.s. : Если у рабочей батареи нет связи can-bus, то Спидометр can-bus всегда показывает отсутствие электричества.

Поэтому мы рекомендуем использовать Спидометр в качестве версии линии связи, если клиент не может получить батарею can-шины.

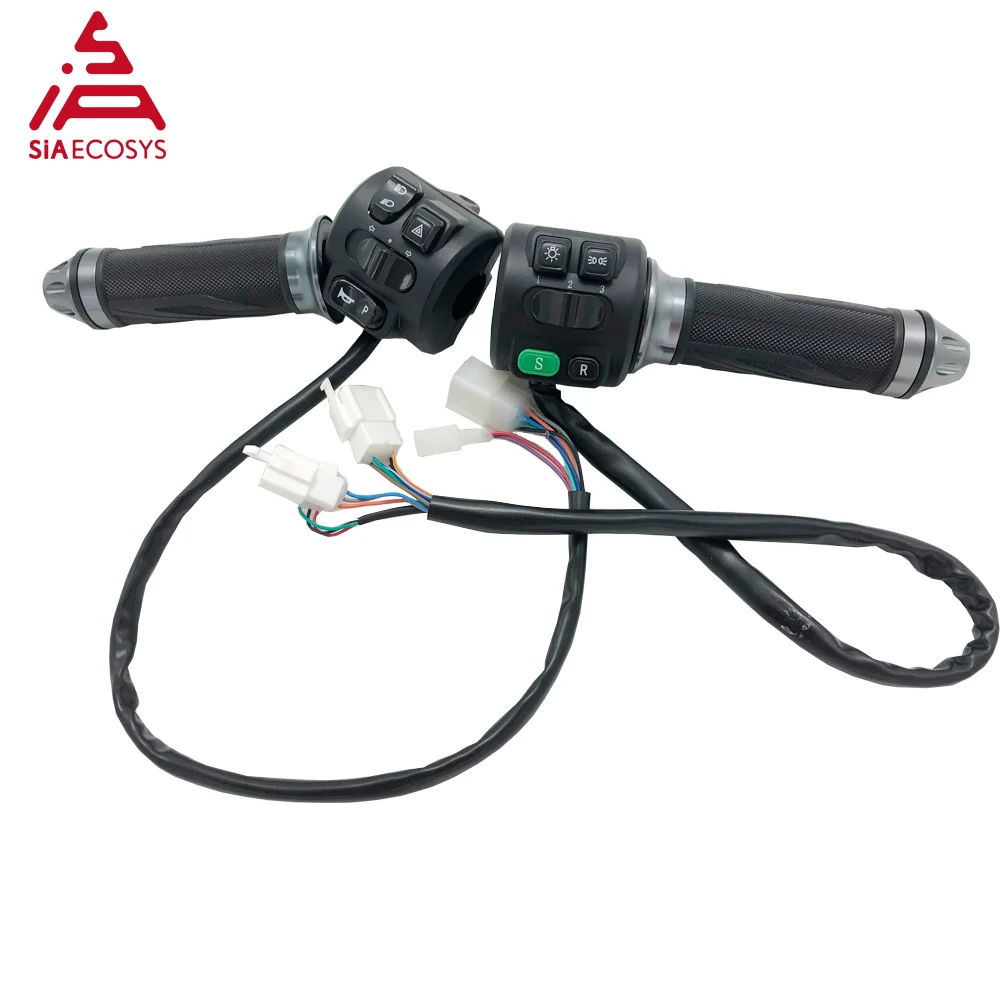

4.Дроссельная заслонка Z6 с комбинированным переключателем

С реверсом, кнопкой парковки (включение/выключение дроссельной заслонки), 3 ползунковыми переключателями, кнопкой s/boost светильник том и гудком.

Хорошо сочетается с контроллером VOTOL.

Обратите внимание:

Доступны Дополнительный внешний вид, чертеж, Кривая производительности/отчет об испытаниях.

Если вам нужна дополнительная техническая информация, пожалуйста, свяжитесь с нами.

Мы ответим вам в течение 12 часов.

Применение

Примечание клиенту

1. Пожалуйста, свяжитесь с продавцом для подтверждения параметров, иначе мы произведем товар по умолчанию.

2. Пожалуйста, продлите на 15 дней больше, по крайней мере, для подготовки заказа, когда двигатель № в наличии. (Большинство двигателей изготовлены по индивидуальному заказу, без в наличии).

3. При размещении заказа, пожалуйста, оставьте адрес электронной почты, продавец предоставит руководство.

4. Пожалуйста, внимательно прочтите руководство перед использованием двигателя и контроллера. Если возникнут проблемы, пожалуйста, своевременно свяжитесь с продавцом, и не разбирайте груз без разрешения продавца, в противном случае гарантия не будет.
