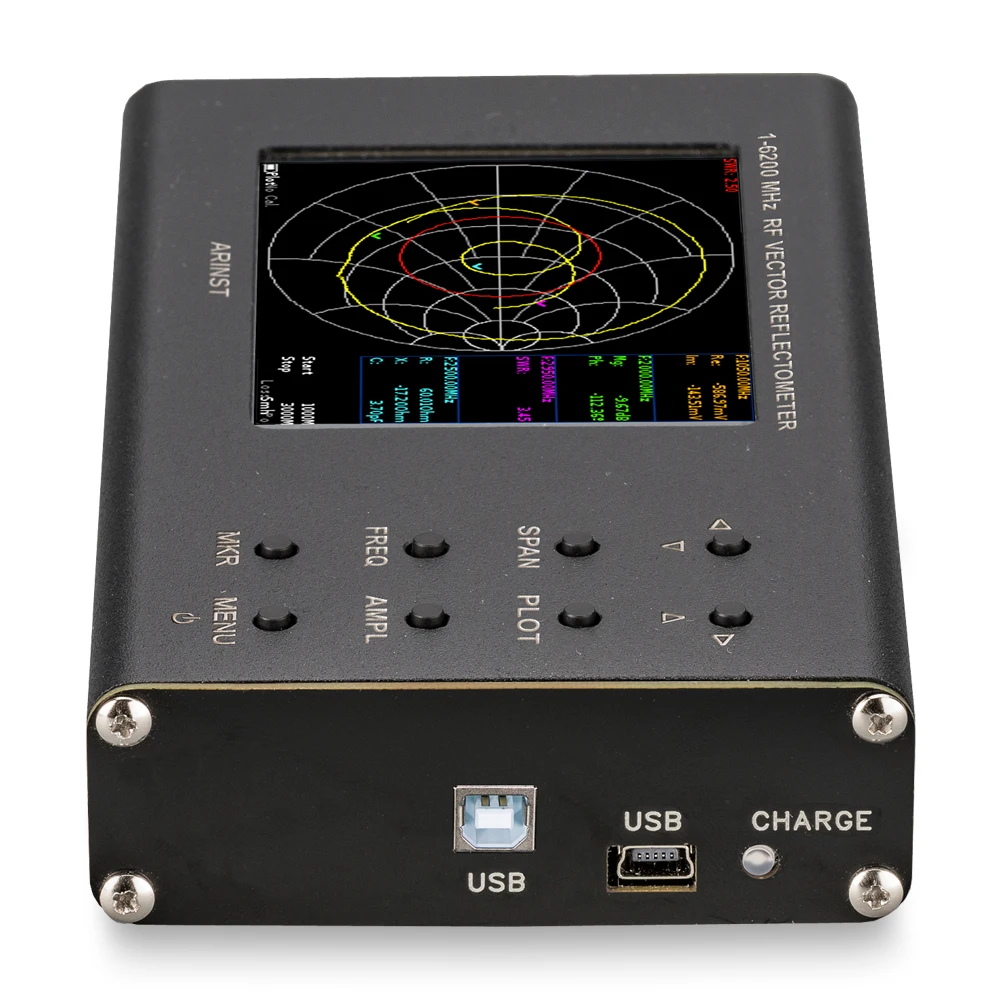

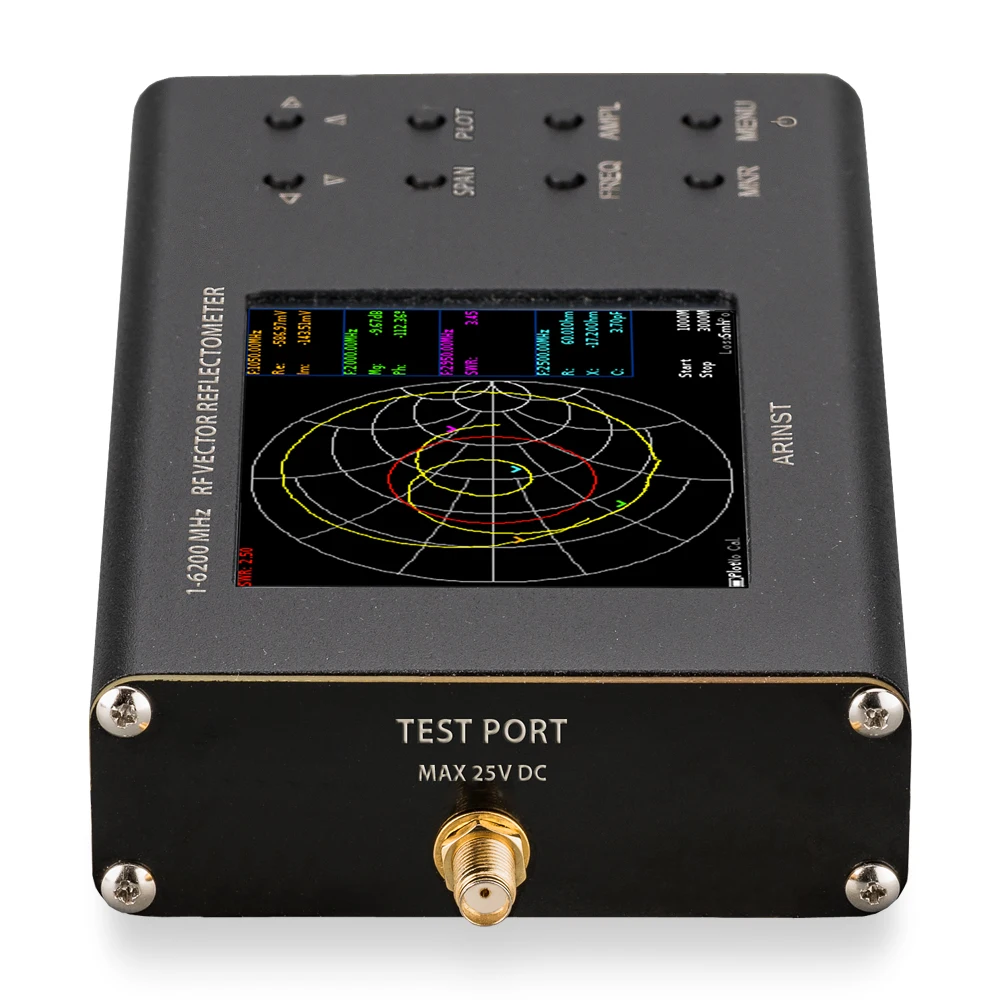

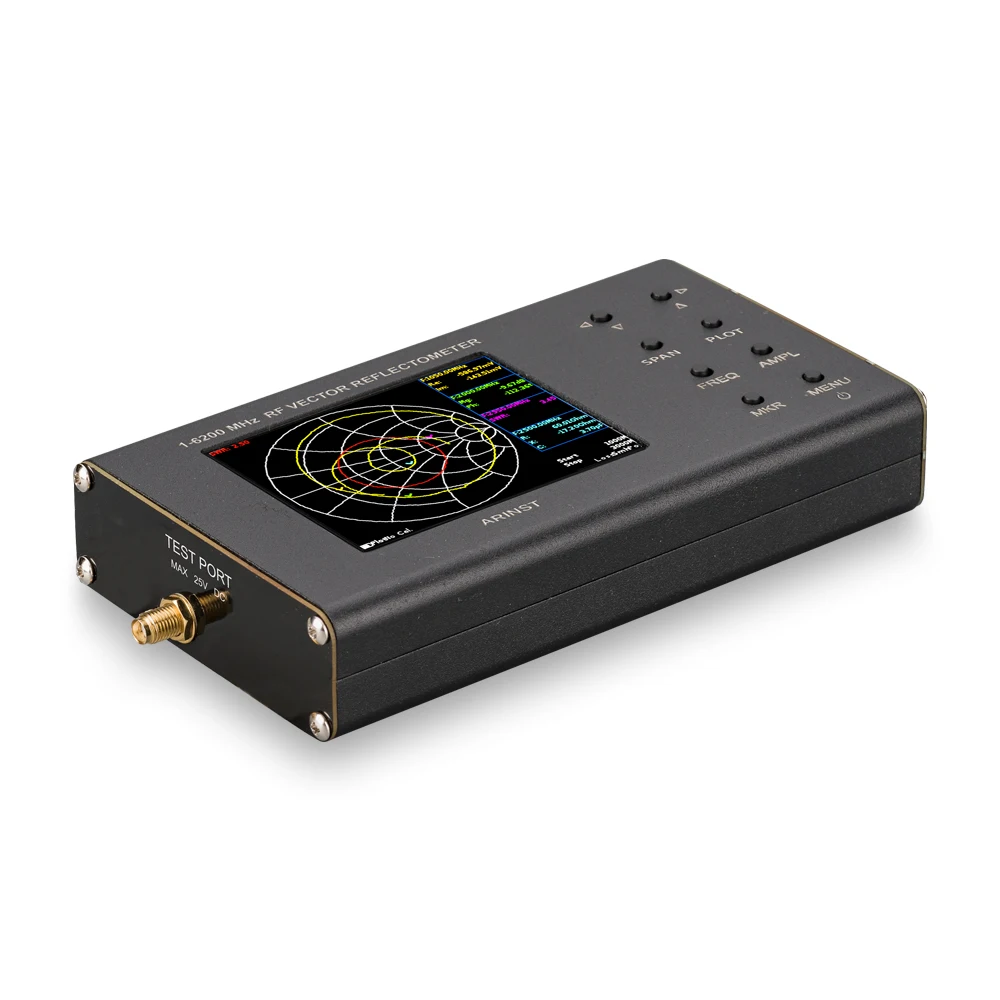

Портативный векторный сетевой анализатор VNA (рефлектометр) ARINST VR 1-6200 МГц предназначен для измерения соответствующих характеристик пассивных и активных радиоустройств (антенны, кабели, фильтры, аттенюаторы, усилители, И т. д.).
Устройство позволяет измерять параметры сложного коэффициента отражения, коэффициента стоячей волны (VSWR), сопротивления, поглощения, величины, фазы, потери и расстояния до повреждения кабеля.
Вот Видеообзор:Https://www.youtube.com/watch?v=u0T5z-bWGyk
Вы можете скачать инструкции здесь: www.alibaba.com
Для кого?VNA ARINST VR 1-6200Изготовлен в прочном алюминиевом корпусе в виде мобильного автономного инструмента и в первую очередь предназначен для работы непосредственно на объекте, так как с малым весом и компактными размерами имеет низкое энергопотребление. Анализатор будет особенно полезен для компаний, работающих в области телекоммуникации, занимающихся установкой и обслуживанием антенн, усилением сотовой связи и т. д. С ним сервисные центры и ремонтные команды могут выполнять RF анализ кабеля и антенны при выполнении ввода в эксплуатацию или ремонтных работ. Кроме того, устройство идеально подходит для мастерских, радиолюбителей, образовательных учреждений и лабораторий.

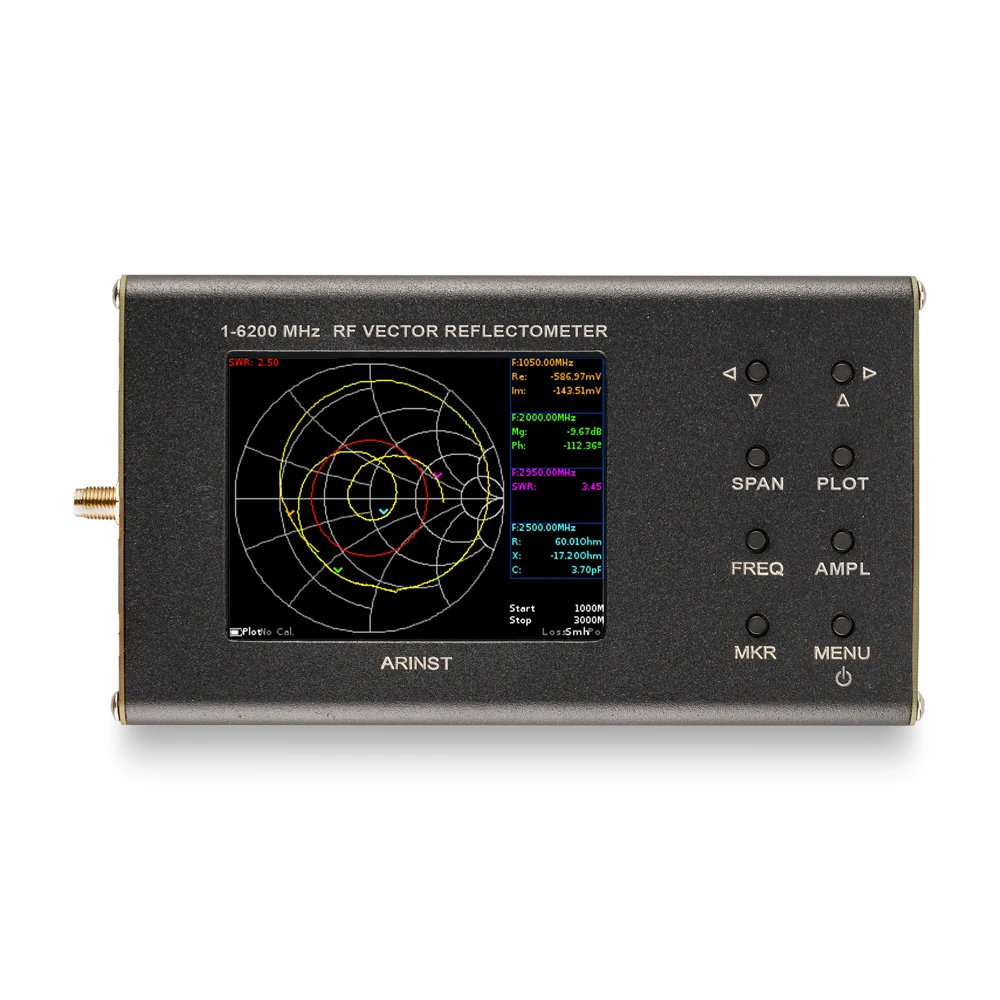

Устройство имеет 3,2 "цвет резистивный сенсорный экран, чтобы показать результаты измерений и управлять устройством.
Например, вы можете использовать инструмент, чтобы сделать следующее:
Чтобы выполнить соответствие сопротивления с помощью таблицы Smith
Для измерения коэффициента стоящей волны
Для измерения затухания кабеля
Для измерения расстояния до повреждения или неравномерности кабеля
Преимущества векторного сетевого анализатора ARINST VR 1-6200 МГц:
Цветной сенсорный экран с диагональю 3,2 дюйма позволяет для быстрой настройки сканирования параметры и отображение результатов измерения
Широкий диапазон рабочих частот: от 1 МГц до 6200 МГц
Высокая скорость сканирования 1000 точек/с
Высокая Точность измерения: 0,25 дБ и 1,5 ° на всем диапазоне частот
Возможность отображения до четырех независимых маркеров на всех диаграммах, что позволяет точно оценить измеренный параметр
Отображение практически всех возможных интерпретаций коэффициента отражения
Запоминание до 30 пользовательских наборов
Запоминание до 12 треков
Возможность измерения расстояния до повреждения и потери в кабеле
Способность компенсировать длину электрического кабеля
Малый вес и Размеры: 400 грамм с «карманом» размеры 155 × 81 × 27 мм
Встроенный аккумулятор обеспечивает до 2 часов Срок службы батареи
Возможность питания устройства с планшета или смартфона через кабель USB OTG: не во время разряжения батареи не остановит рабочий процесс
Характеристики ARINST VR 1-6200 МГц:
Диапазон рабочих частот
1-6200 МГц
Разрешение частоты для 1 МГц-99,9999 МГцРазрешение частоты для 100 МГц-6200 МГц
100 Гц10 кГц
Максимальное количество точек сканирования
1000
Скорость сканирования
1000 точек/с
Направление моста, без корректировки по всему диапазону
> 12 дБ
Эффективная направленность (после полной однопортовой калибровки) 1
> 50 дБ
Отношение стоящей волны на входе
<2
Измерение фаз 1
> 1,50
Измерение величины 1
> 0,25 дБ
Разрешение, определяющее расстояние до fault2
(C x VF)/2S m
Максимальная длина измеренного кабеля E3, с VF = 1
3000 м
Компенсация длины электрического кабеля, с VF = 1
± 3 м
Максимальное входное напряжение постоянного тока
25 в
Отображенные графики
Диаграмма Смита; Полярная диаграмма; Фаза коэффициента отражения; Величина; Логарифмическая величина; VSWR, расстояние-к-вине; Потеря кабеля
Количество запомненных настроек пользователя
30
Количество запоминающихся треков
12
Диапазон рабочих температур
0...+ 400С
Диагональ экрана
3,2 дюйма
Тип экрана
СенсорныйРезистивный
Разрешение экрана
320х240
Емкость аккумулятора
2500 мАч
Непрерывная батарея life4
~ 2 h
Время зарядки аккумулятора
~ 6 h
Габаритные размеры (L×W×h)
155 × 81 × 27
Масса
0,4 кг
1Измерение выполняется после разогрева устройства в течение не менее пяти минут с полной (короткой, открытой, нагрузочной) калибровкой одного порта. Изменение температуры окружающей среды от времени калибровки до времени измерения не должно превышать ± 3 °C.
2 где C-это светильник скорости m/s; VF-это фактор скорости (отношение скорости распространения электромагнитной волны в кабеле к скорости распространения электромагнитной волны в вакууме), принимает значение в зависимости от кабеля от 0,1 до 1; S-это диапазон частот сканирования в задаче частоты (Гц).
3 зависит от количества затухания в кабеле и является пределом дисплея.
4 при температуре окружающей среды плюс 20 ± 5 °C после полной зарядки.
Устройство имеет заводскую калибровку, коннектор устройства воспринимается как опорная плоскость. Если вы планируете проводить измерения с помощью кабельной сборки, адаптеров и т. Д., вам нужно будет повторно использовать. Для этого используйте Набор для калибровки 50 Ом SOL (S- Short Standart - O -Open Standart L - Matched нагрузка). Наборы калибровки SOL чаще всего находятся вN-типаИSMA-типФорм-факторов. Выберите форм-фактор, соответствующий типу соединителя, на опорной плоскости которого запланирована калибровка.
Оборудование:
ARINST векторный рефлектометр 1-6200 МГц
Соединительный кабель с разъемом USB
Посылка
Обзор устройства
Видео "векторный рефлектометр ARINST VR 23-6200 VS Agilent E8358A"Https://www.youtube.com/watch?v=Iw94cG4UcMc
Официальный сайт:Www.arinst.net
Дополнительная информация:
Устройство имеет гарантию производителя на 1 год с даты покупки.
Устройство не является профессиональным измерительным прибором и предназначено для радиолюбителей.
При необходимости мы можем разобрать устройство так, чтобы он легче прошел таможню. Для сборки требуется только отвертка.
