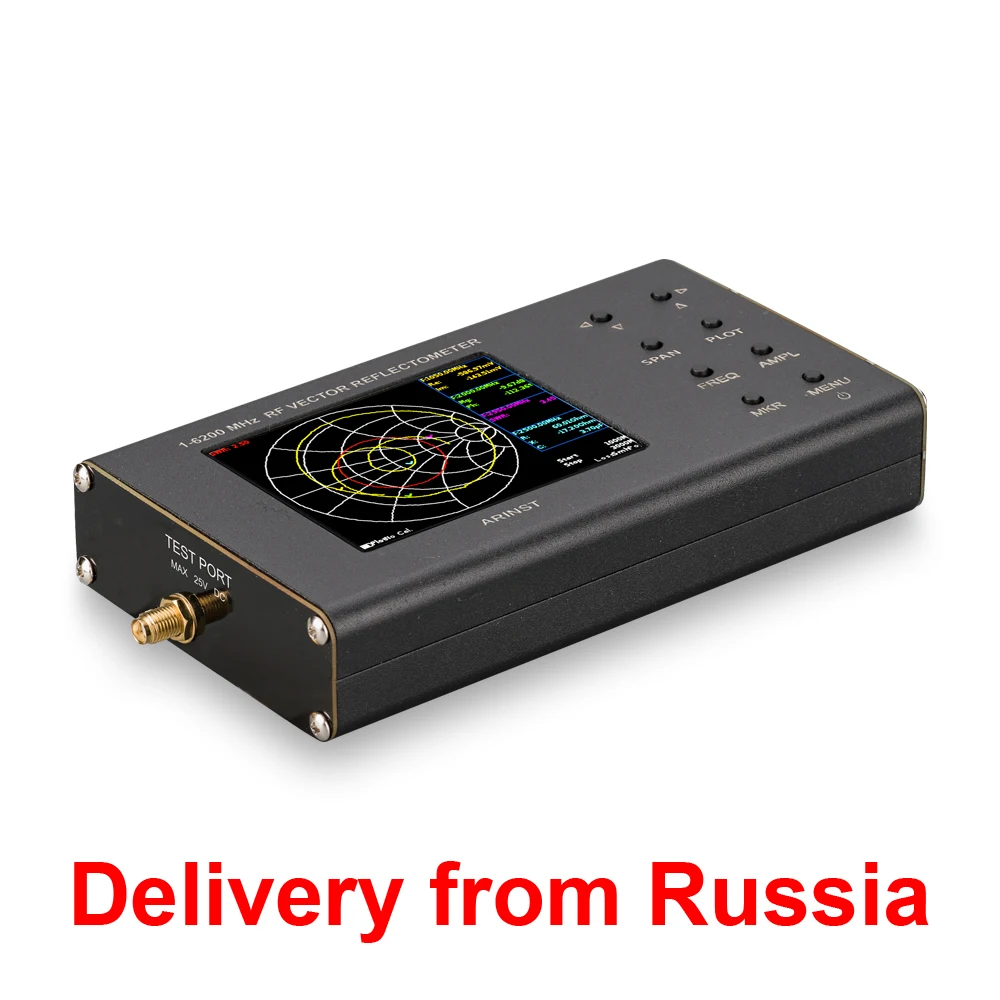

Отгрузка со склада в России.
Портативный Векторный анализатор сети VNA (рефлектометр) ARINST VR 1-6200 МГцПредназначен для измерения совпадающих характеристик пассивных и активных радиоустройств (антенны, кабели, фильтры, аттенюаторы, усилители и т. Д.).
Прибор позволяет измерять параметры комплексного коэффициента отражения, коэффициента стоячей волны (КСВ), сопротивления, допуска, величины, фазы, потери и расстояния на неисправность в кабеле.
Инструкции вы можете скачать здесь
Www.arinstnet/files/Manual_Vector_reflectometer_Arinst_VR_23-6200_ENG.pdf
Https://www.youtube.com/watch?v=u0T5z-bWGyk
Для кого?

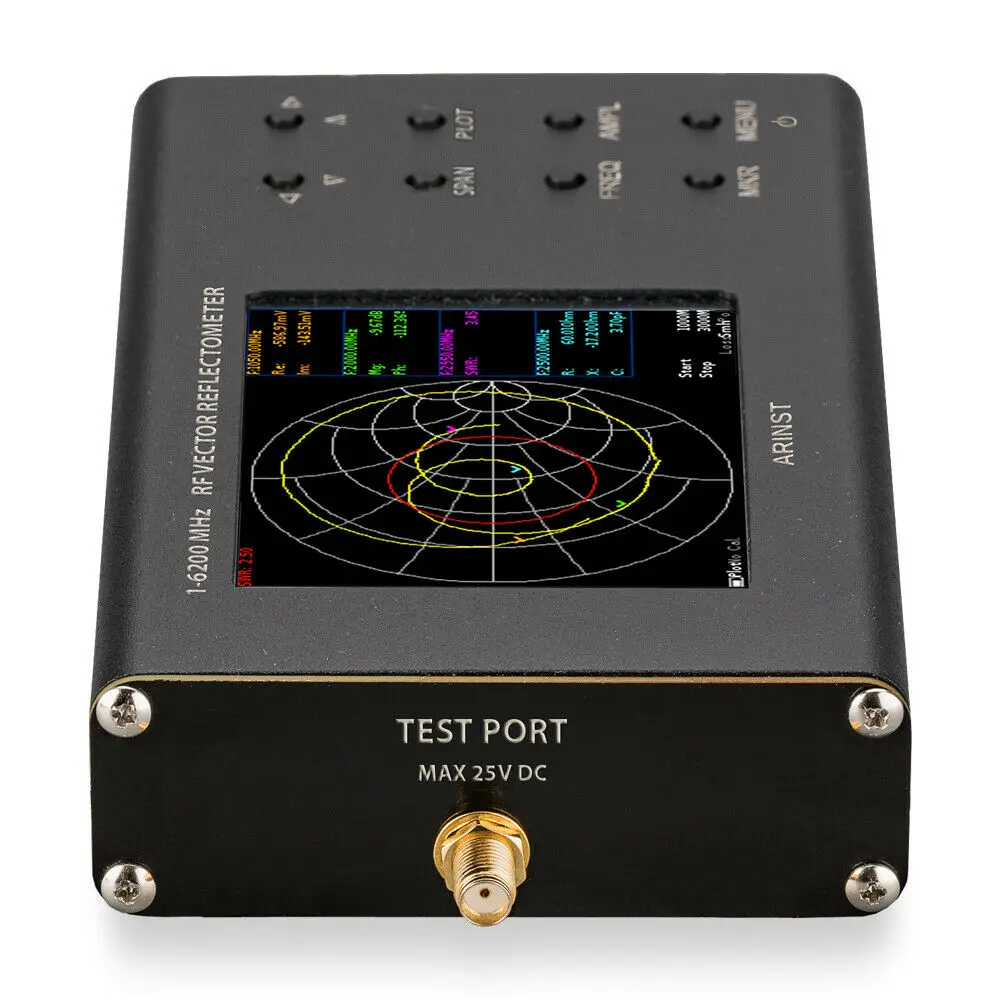

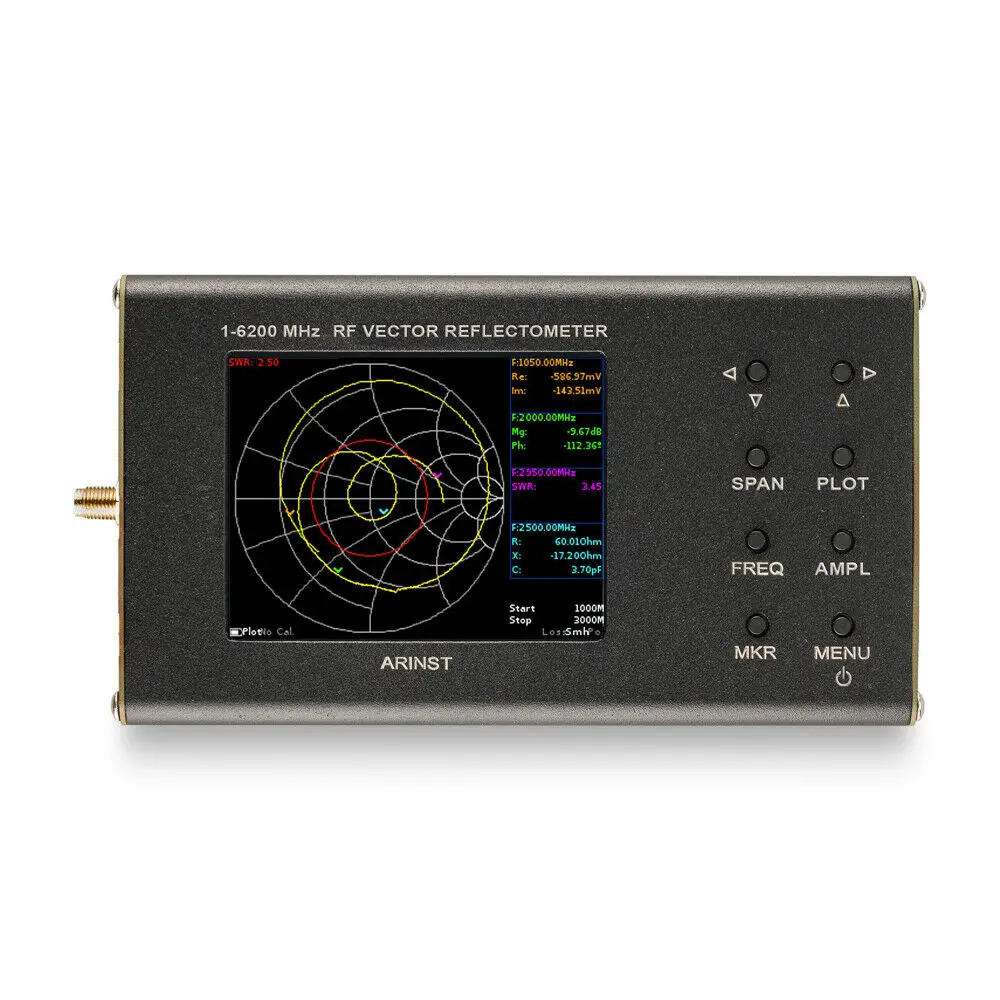

ВНА ARINST VR 1-6200Выполнен в прочном алюминиевом корпусе в виде мобильного автономного инструмента и в первую очередь предназначен для работы непосредственно на объекте, так как при малом весе и компактных габаритах имеет низкое энергопотребление. Анализатор будет особенно полезен компаниям, работающим в сфере телекоммуникаций, занимающимся монтажом и обслуживанием антенн, в усилении сотовой связи и т. Д. С его помощью сервисные центры и ремонтные бригады могут осуществлять радиочастотный анализационный кабель и антенну при проведении ввода в эксплуатацию или ремонтных работ. Кроме того, устройство идеально подходит для мастерских, радиолюбителей, учебных заведений и лабораторий.
Прибор имеет 3,2 "цветной резистивный экран для отображения результатов измерений и управления прибором.
Например, вы можете использовать инструмент для выполнения следующих действий:

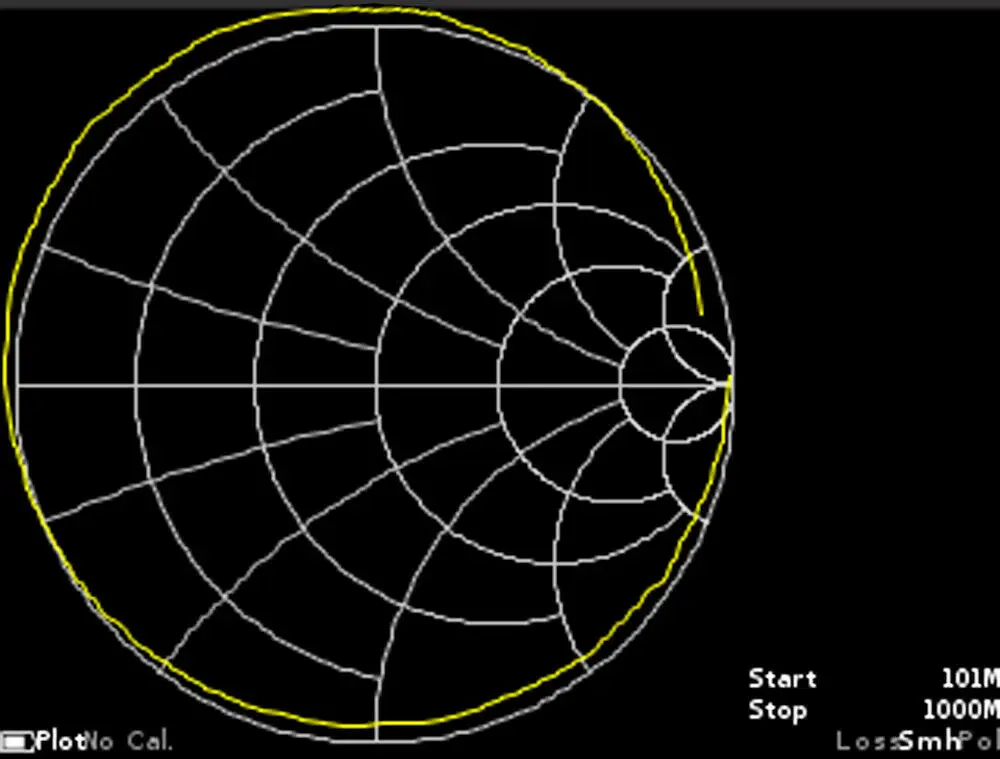

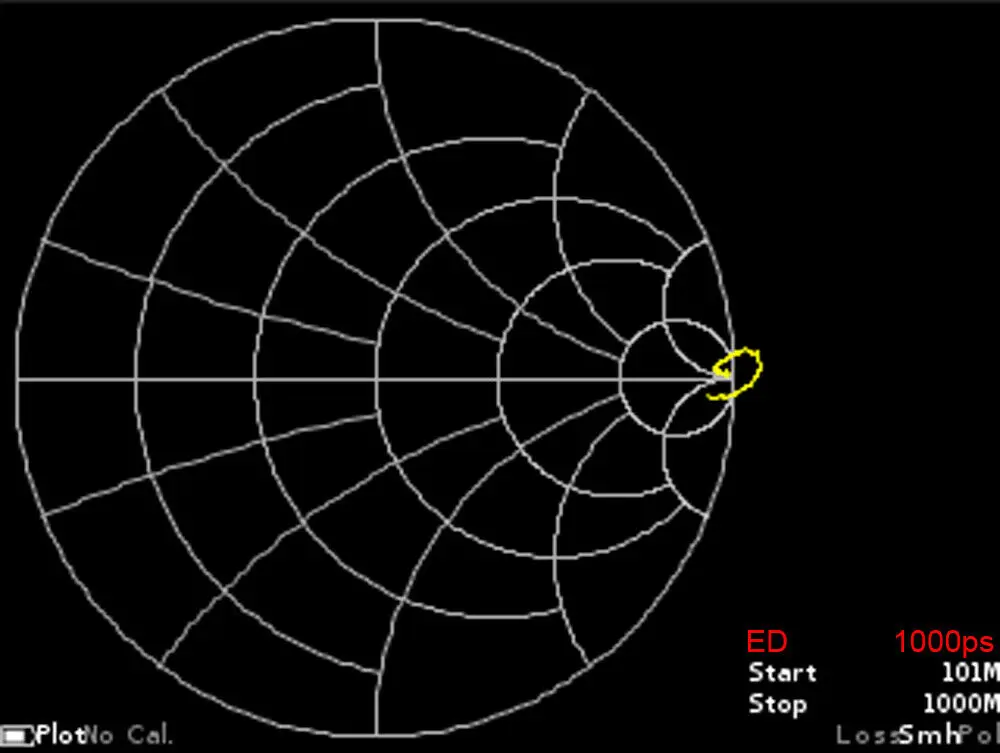

Выполнить сопоставление сопротивления с помощью диаграммы Smith

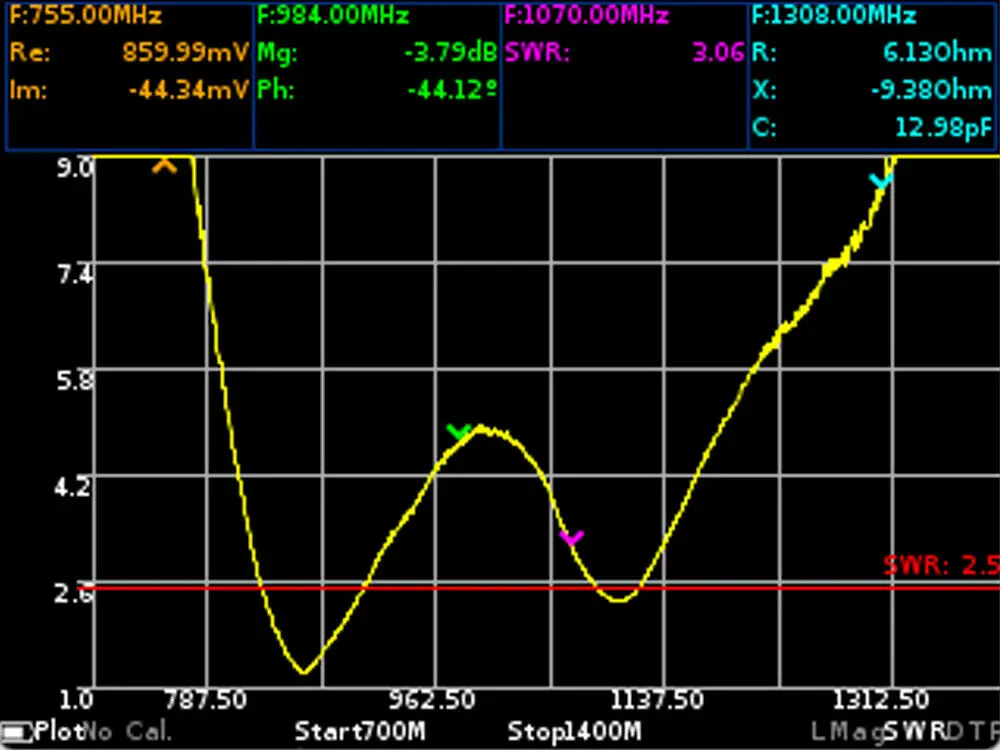

Для измерения коэффициента стоячей волны

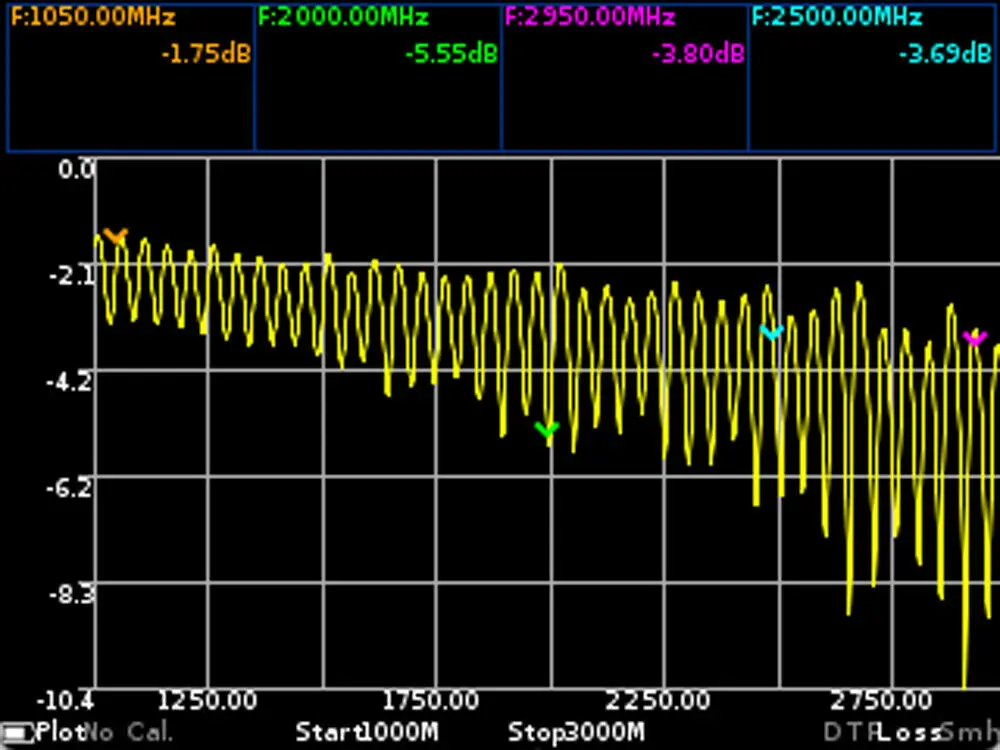

Для измерения затухания в кабеле

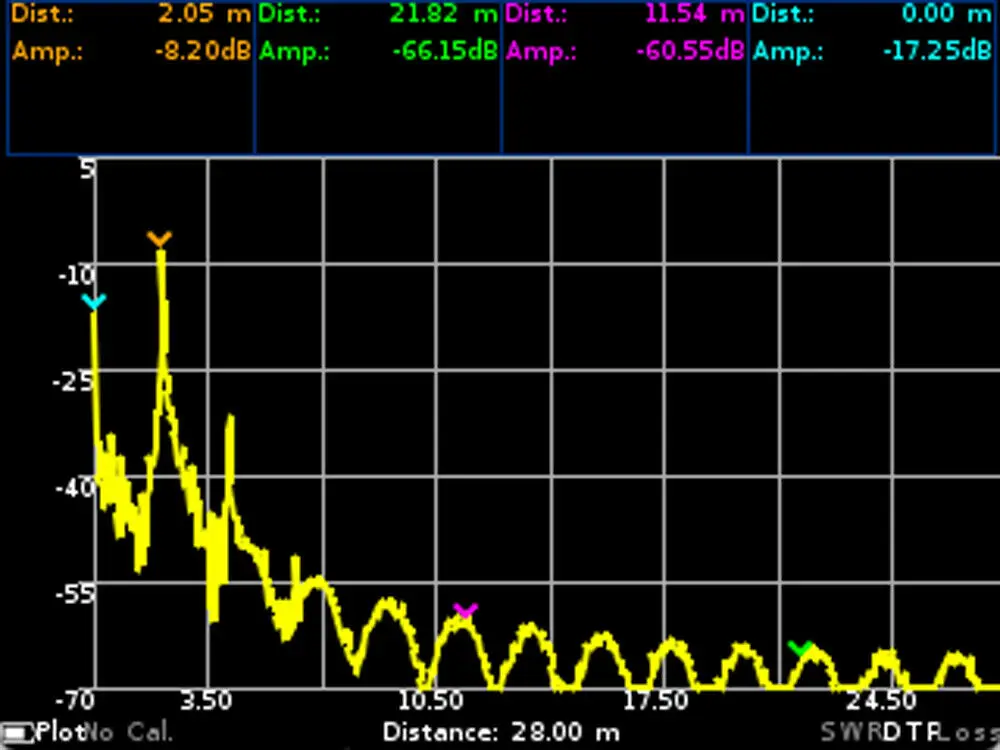

Для измерения расстояния до неисправности или неправильности в кабеле
Преимущества векторного анализатора сети ARINST VR 1-6200 MHz:
Цветной сенсорный экран диагональю 3,2 дюйма обеспечивает быструю настройку Параметров сканирования и отображение результатов измерений
Широкий диапазон рабочих частот: от 1 МГц до 6200 МГц
Высокая скорость сканирования 1000 точек/с
Высокая Точность измерения: 0,25 дБ и 1,5 ° во всем диапазоне частот

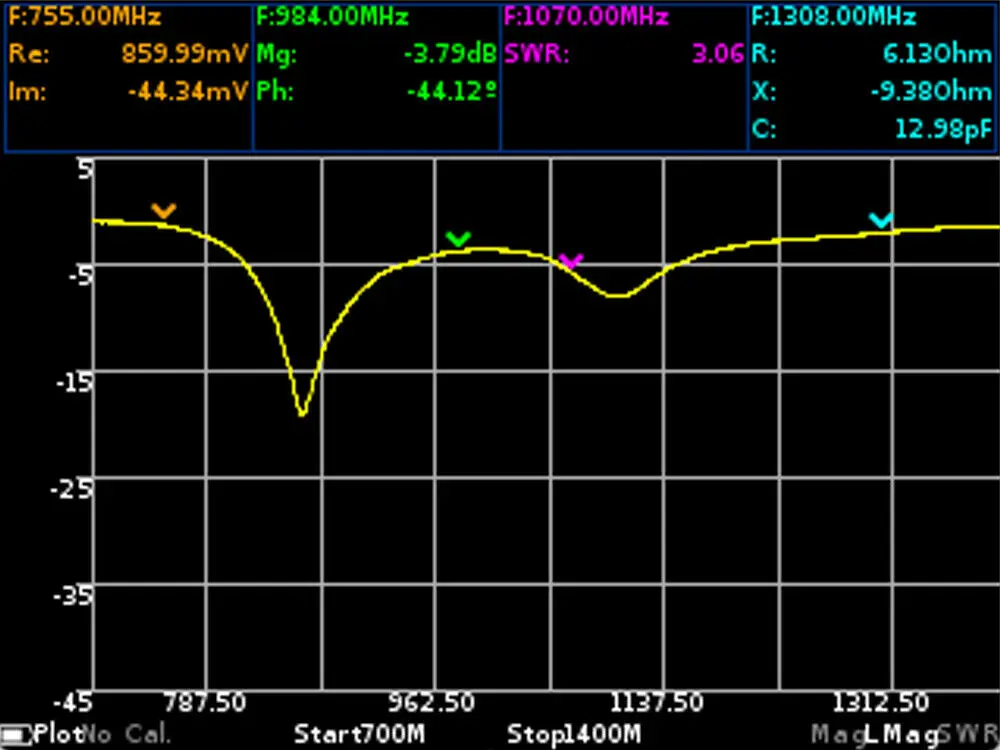

Возможность отображения на всех графиках до четырех независимых маркеров, позволяющих точно оценить измеряемый параметр
Отображение практически всех возможных толкований коэффициента отражения
Запоминание до 30 настроек пользователей
Запоминание до 12 треков
Возможность измерения расстояния до неисправности и потери в кабеле
Возможность компенсировать длину электрического кабеля
Малый вес и Габариты: 400 грамм с "карманом" размеры 155 × 81 × 27 мм
Встроенный аккумулятор обеспечивает до 2 часов автономной работы

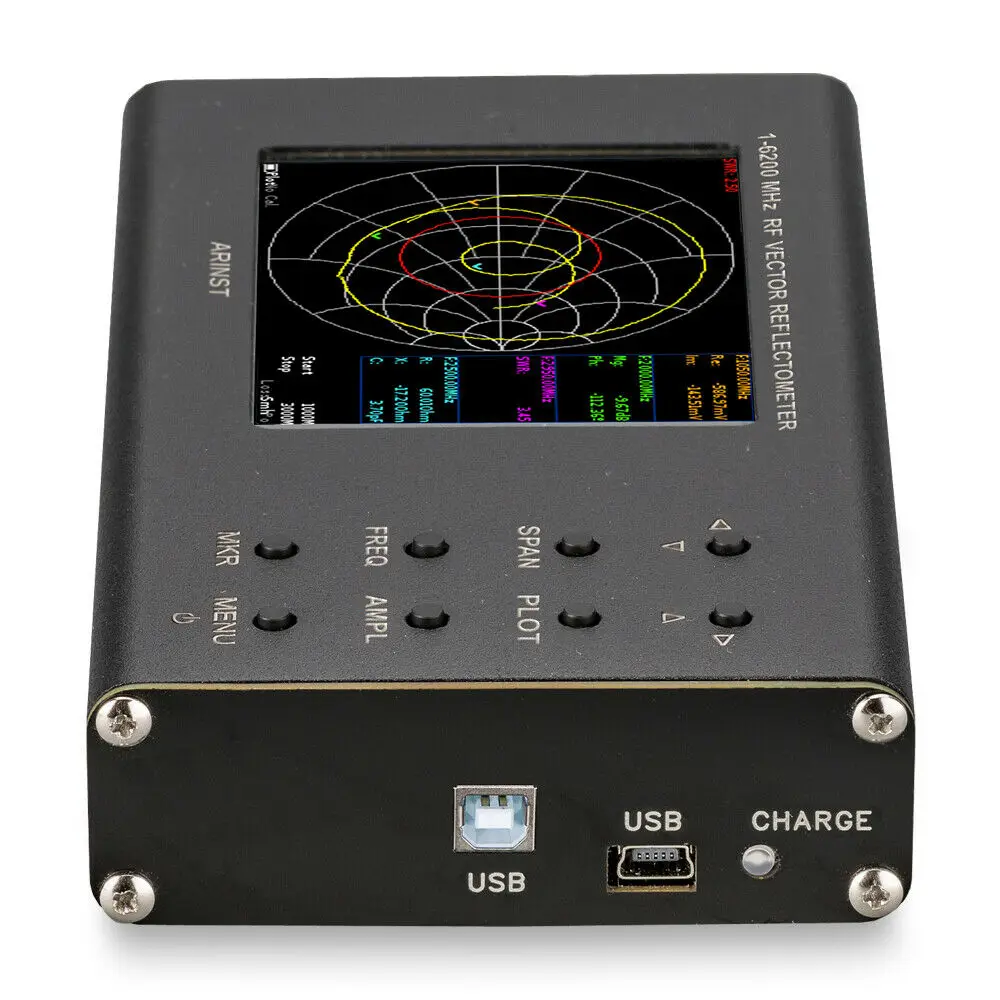

Возможность питания устройства от планшета или смартфона через USB OTG кабель: не вовремя разряженная батарея не остановит рабочий процесс
Характеристики ARINST VR 1-6200 МГц:
Диапазон рабочих частот
1-6200 МГц
Разрешение по частоте для 1 МГц-99,9999 МГцРазрешение частот для 100 МГц-6200 МГц
100 Гц10 кГц
Максимальное количество точек сканирования
1000
Скорость сканирования
1000 баллов/с
Направление моста, неисправленное по всему диапазону
> 12 дБ
Эффективная направленность (после полной калибровки одного порта) 1
> 50 дБ
Коэффициент стоячей волны на входе
<2
Точность измерения фазы 1
> 1,50
Точность измерения величины 1
> 0,25 дБ
Разрешение, определяющее расстояние до fault2
(C x VF)/2S m
Максимальная длина измеряемого кабеля 3, с VF = 1
3000 м
Компенсация длины электрического кабеля, с VF = 1
± 3 м
Максимальное входное напряжение постоянного тока
25 в
Отображаемые графики

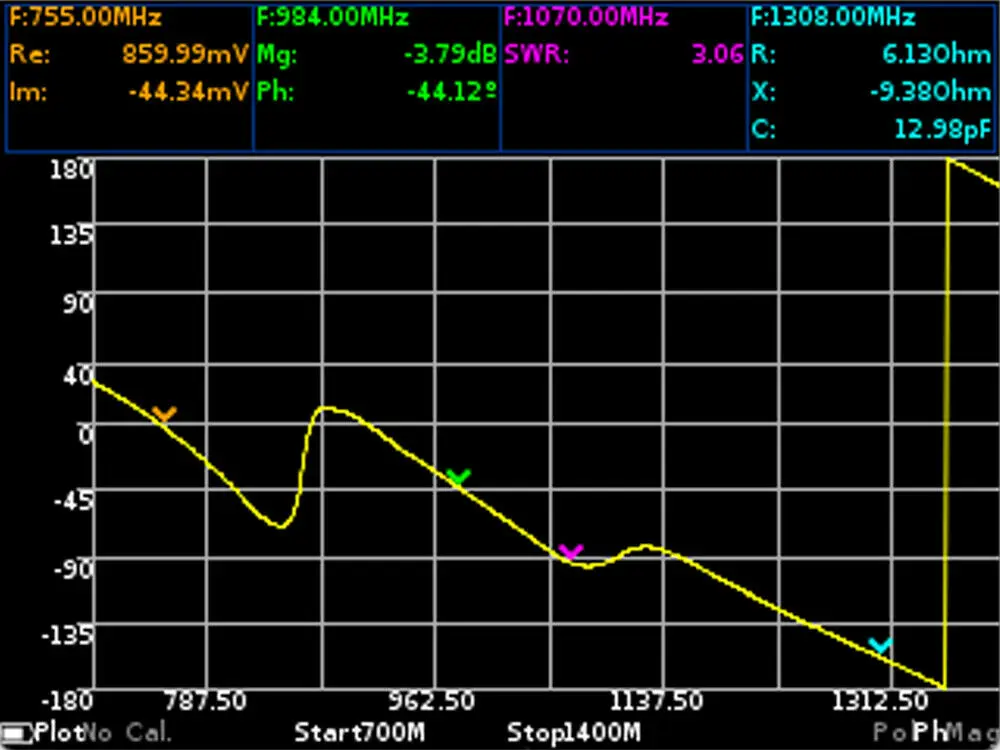

Схема Смит; Полярная схема; Фаза коэффициента отражения; Величина; Логарифмическая величина; КСВ, расстояние к ошибке; Потеря кабеля
Количество запоминаемых пользовательских настроек
30
Количество запоминаемых треков
12
Диапазон рабочих температур
0...+ 400С
Диагональ экрана
3,2"
Тип экрана
СенсорныйРезистивный
Разрешение экрана
320х240
Емкость аккумулятора
2500 мАч
Срок службы непрерывной батареи 4
~ 2 часа
Время зарядки аккумулятора
~ 6 часов
Габаритные размеры (Д × Ш × В)
155 × 81 × 27
Масса
0,4 кг
1 измерение производится после разогрева прибора в течение минимум пяти минут с полной (короткой, открытой, нагрузкой) однопортовой калибровкой. Изменение температуры окружающей среды со времени калибровки до времени измерения не должно превышать ± 3 °C.
2 где с-скорость светильник м/с; VF-фактор скорости (отношение скорости распространения электромагнитной волны в кабеле к скорости распространения электромагнитной волны в вакууме), принимает значение в зависимости от кабеля от 0,1 до 1; S-диапазон частот сканирования в задаче частот (Гц).
3 зависит от количества затухания в кабеле и является лимитом дисплея.
4 Температура окружающей среды плюс 20 ± 5 °C после полной зарядки.
Прибор имеет заводскую калибровку, разъем прибора берется как опорная плоскость. Если вы планируете проводить измерения с помощью кабельных узлов, адаптеров и т. Д., то вам нужно будет перекалибровать. Для этого используйте калибровочный комплект SOL 50 Ом (S- Short Standart - O -Open Standart L-согласованная нагрузка). Комплекты калибровки SOL чаще всего встречаются вN-типИSMA-типФорм-факторов. Выбирайте форм-фактор, соответствующий типу разъема, на опорной плоскости которого планируется калибровка.
Комплектация:
Векторный рефлектометр ARINST 1-6200 МГц
Соединительный кабель с разъемом USB
Посылка
Обзор устройства
Видео "векторный рефлектометр ARINST VR 23-6200 VS Agilent E8358A" youtube.com/watch?v=Iw94cG4UcMc
Официальный сайт: www.arinst.net
