Новый verison PS100 N1201SA 140 МГц-2,7 ГГц УФ RF векторное сопроти...
0 Отзывов
2 Заказов
7 424,75₽

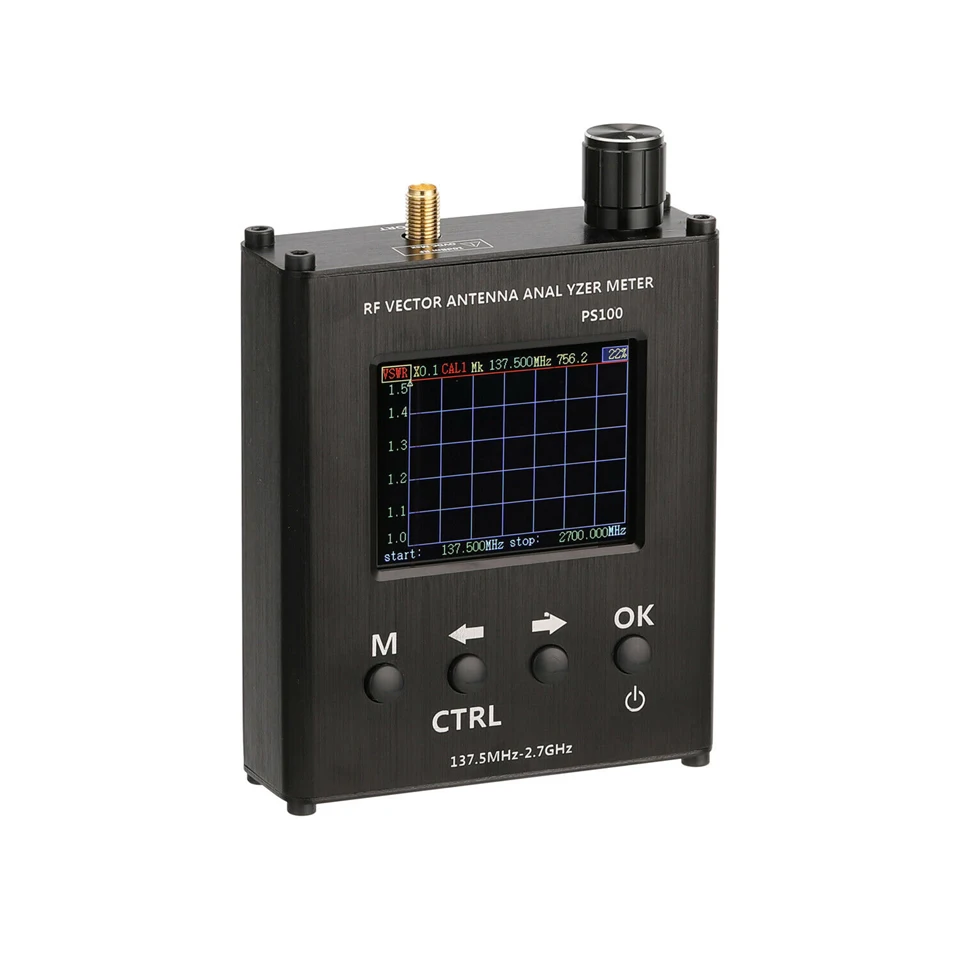

PS100/N1201SA 137,5 МГц-2,7 ГГц УФ RF антенный анализатор SWR тестер
Характеристики: 63241,64439
-Модель №: PS100
-Рабочая частота: 137,5 МГц ~ 2,7 ГГц/35 МГц ~ 2,7 ГГц
-Ступенчатая частота: 1 кГц
-Дисплей: 2,4 дюйма TFT с разрешением 320*240(QVGA)
-Потребляемая мощность <1,5 Вт
-Зарядный ток: 400мА
-Порт зарядки: USB
-Автоотключение: настраиваемый 5-60 минут

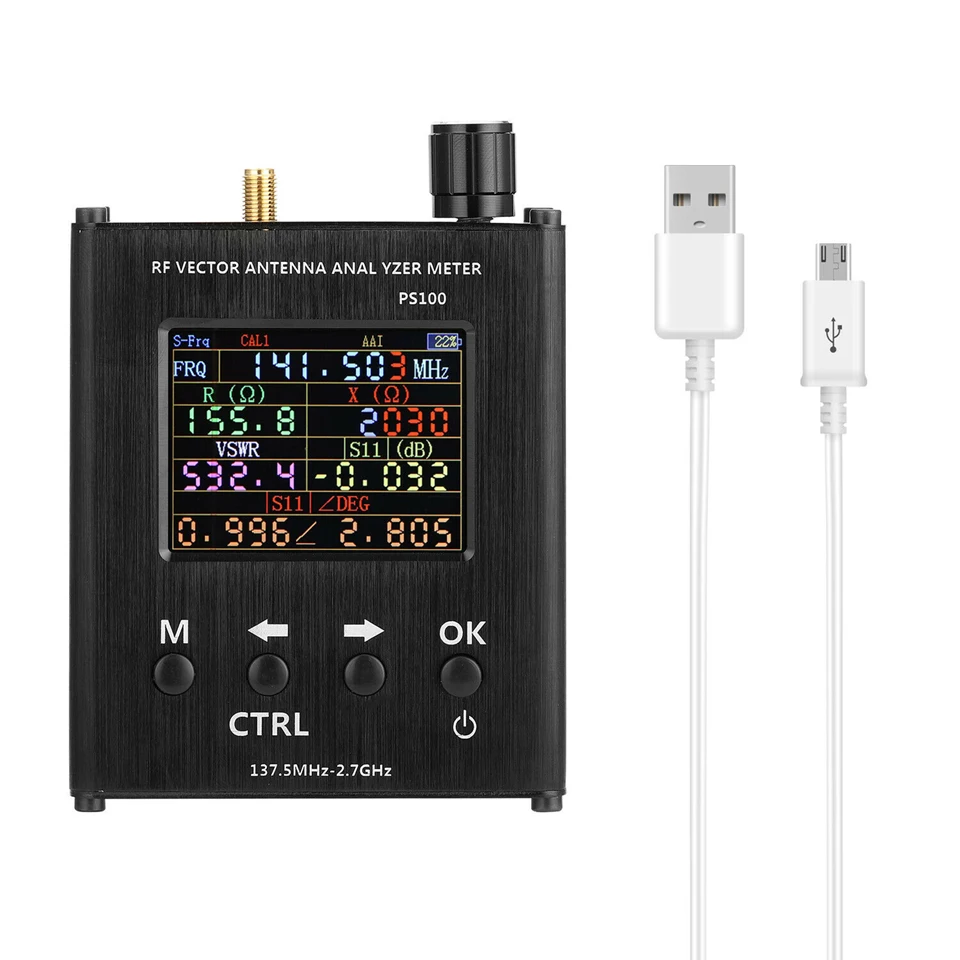

-Измеряемые параметры: сопротивление, реактивность, SWR и S11
-Разрешение: 4-значные показания
-Точность частоты: <± 10ppm
-Разъем: SMA-K
-Диапазон измерения импеданса:
1 Ом ~ 1000 Ом @ частота <1300 МГц;
1 Ом ~ 300 Ом @ Частота> 1300 МГц (абсолютное значение импеданса)
-Диапазон измерения стоячей волны:
1 ~ 65 @ частота <1300 МГц;
1 ~ 10 @ Частота> 1300 МГц
-Диапазон измерения S11 (дБ): от 0 дБ до-50 дБ
-Погрешность (одноточечное измерение):
Для импеданса: <абсолютное значение импеданса x 5% ± 0,1 Ом (Z <200Ом, <1,5 ГГц)
Для стоячей волны: <эффективные показания x 10% ± 0,1
Для S11: 0,1 дБ/5 ° (от 0 дБ до-10 дБ)
Для (дБ/°): 1 дБ/10 ° (от-10 дБ до-20 дБ); 5 дБ/20 ° (от-20 дБ до-40 дБ)
-Направленность: < 35 дБ (от 140 МГц до 2 ГГц после калибровки); < 30 дБ (от 2 ГГц до 2,7 ГГц)
-Точки сканирования: 280
-Уровень вывода:-18дбм
-Рабочая температура: от 0 ℃ до 40 ℃
-Атмосферное давление: 860hPa ~ 1060hPa
Описание:

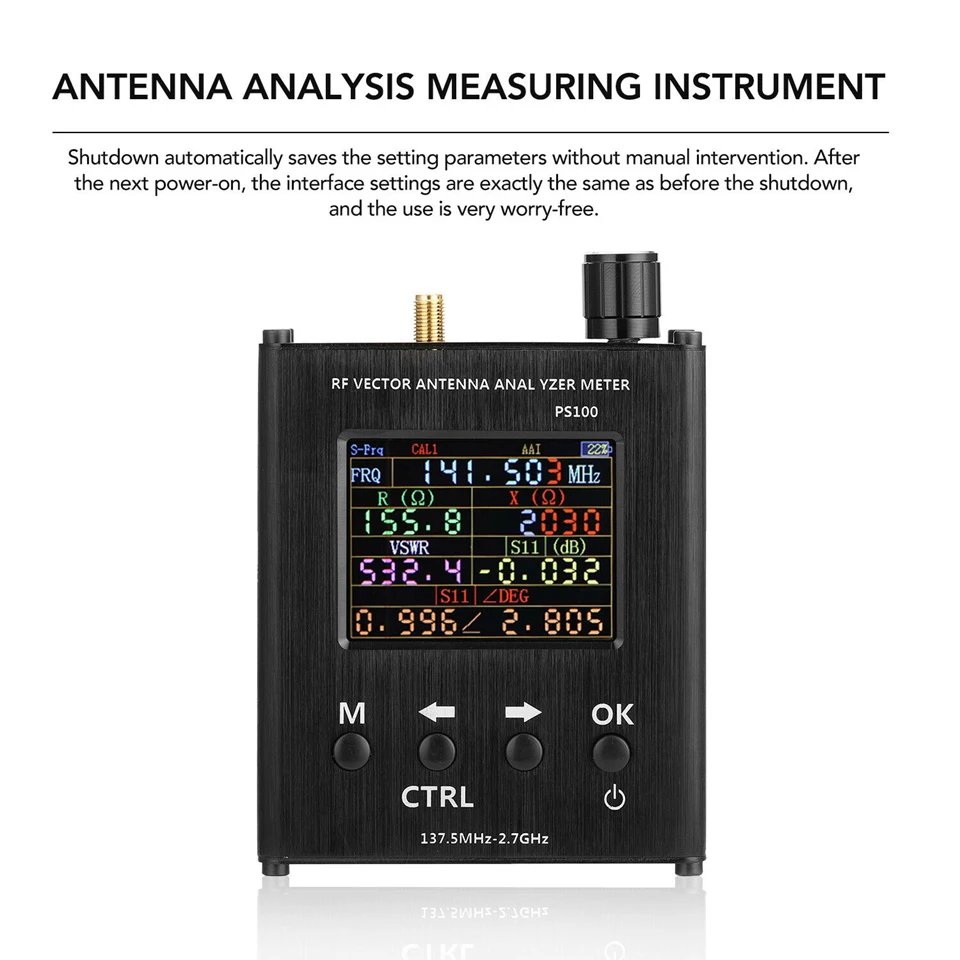

-Данный прибор имеет четыре интерфейса: одноточечное измерение, сканирование, сведения о системе, коррекция и калибровка
-Загрузка по умолчанию в одноточечный интерфейс измерения.
-Корпус из алюминиевого сплава продлевает срок его службы.
Примечание: для удобства пользователя каждый раз варианты коррекции калибровки будут автоматически меняться на калибровку пользователя. Тем временем, для обеспечения целостности калибровки, процесса калибровки, функция автоматического отключения отказывает, постоянная загрузка.
Запуск и выключение:
-Удерживайте нажатой клавишу CTRL off нажмите кнопку включения питания.
-Состояние загрузки, длительное нажатие (2S выше) кнопки переключения, после выпуска прибор выключится
-Состояние загрузки, длительное нажатие (2S выше) кнопки переключения, после выпуска прибор выключится
Совет при использовании:
-Для того, чтобы обеспечить точность измерения и калибровки, подогрейте прибор не менее 15 минут.
-Попробуйте использовать хорошее качество RF кабеля и разъемов.
-Калиброванный кабель, отмеченный на следующий, может не потребоваться калибровать и непосредственно использовать.
-Процесс тестового кабеля влияет на точность измерения, рекомендуется не выбирать, где это возможно, слишком длинный Тестовый Кабель.
-Перед измерением и калибровкой убедитесь, что у вас нет сильного беспроводного сигнала, чтобы избежать помех, вызванных неточными измерениями.
-Если сами измерения импеданса не понимают, можно обратиться к инструкциям и руководствам по анализатору векторной сети. Этот инструмент эквивалентен однопортовому векторному сетевому анализу.
Посылка входит:

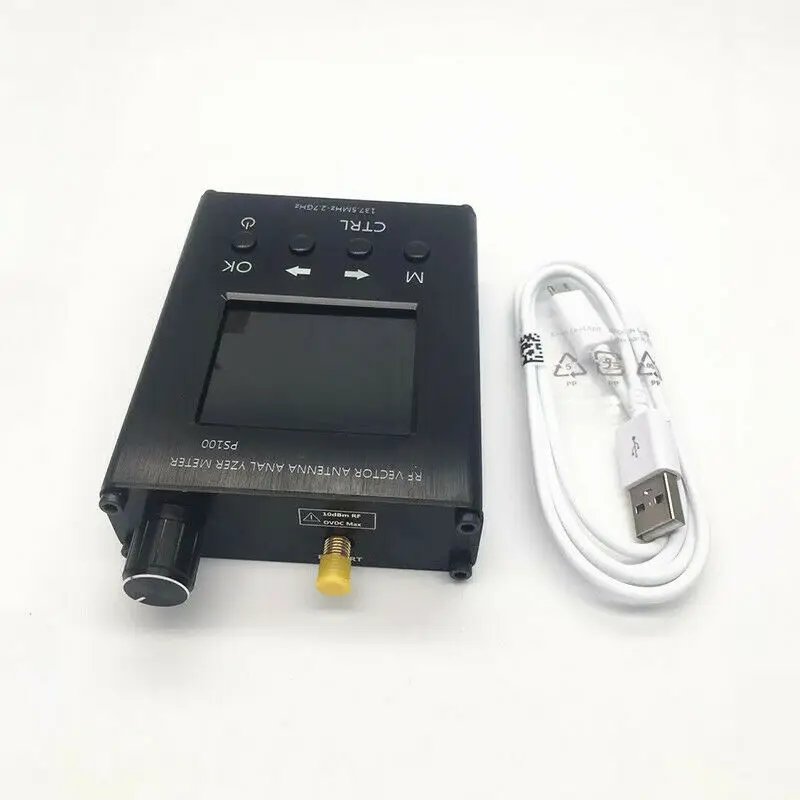

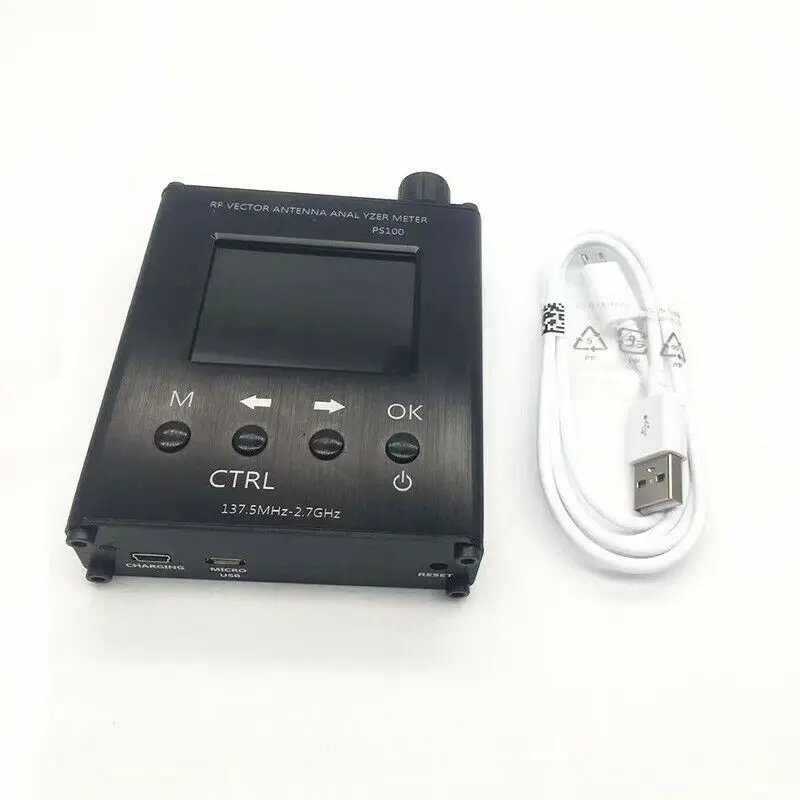

-1 Антенный Анализатор PS100 SWR Meter
Е

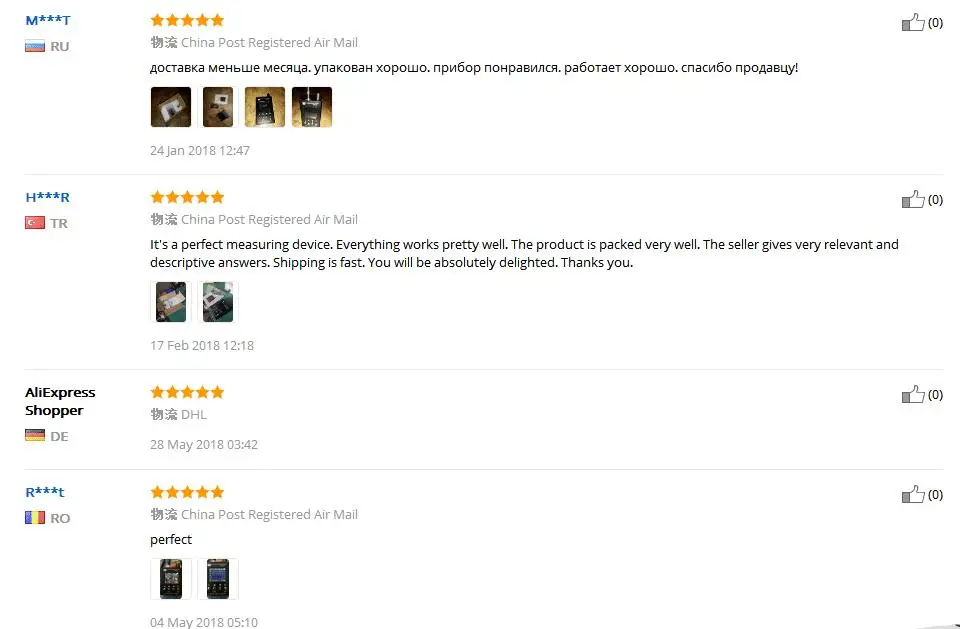

Отзывы покупателей
