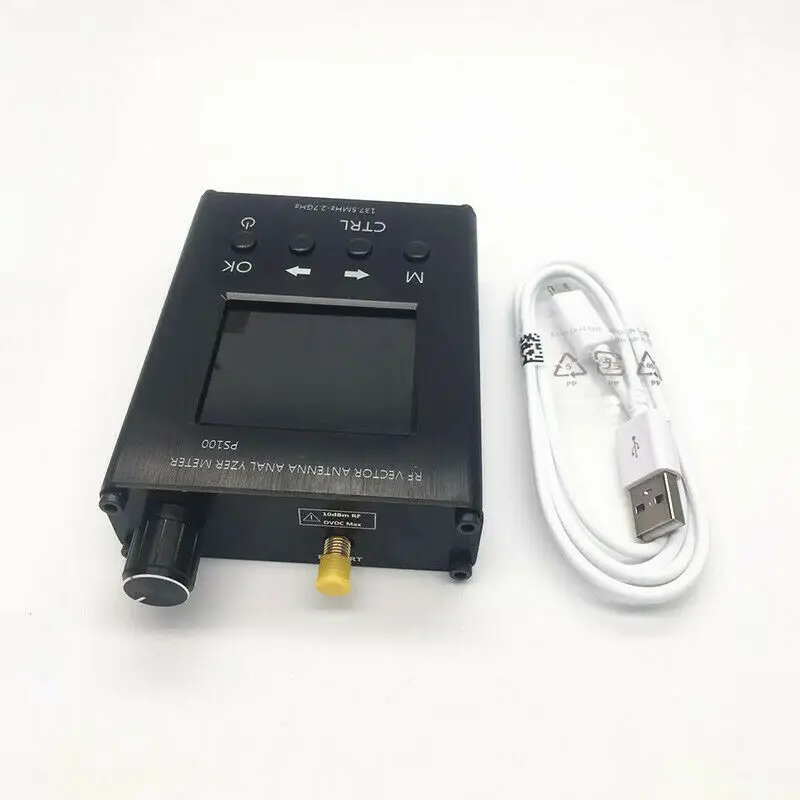

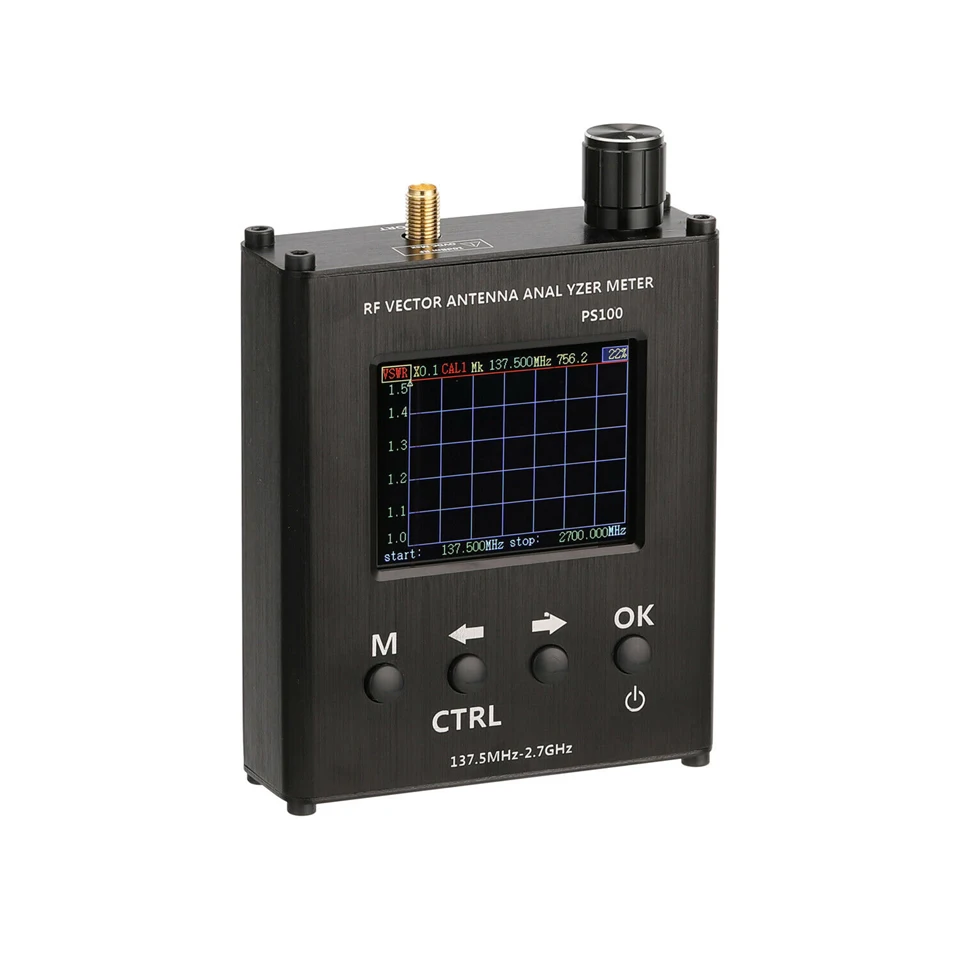

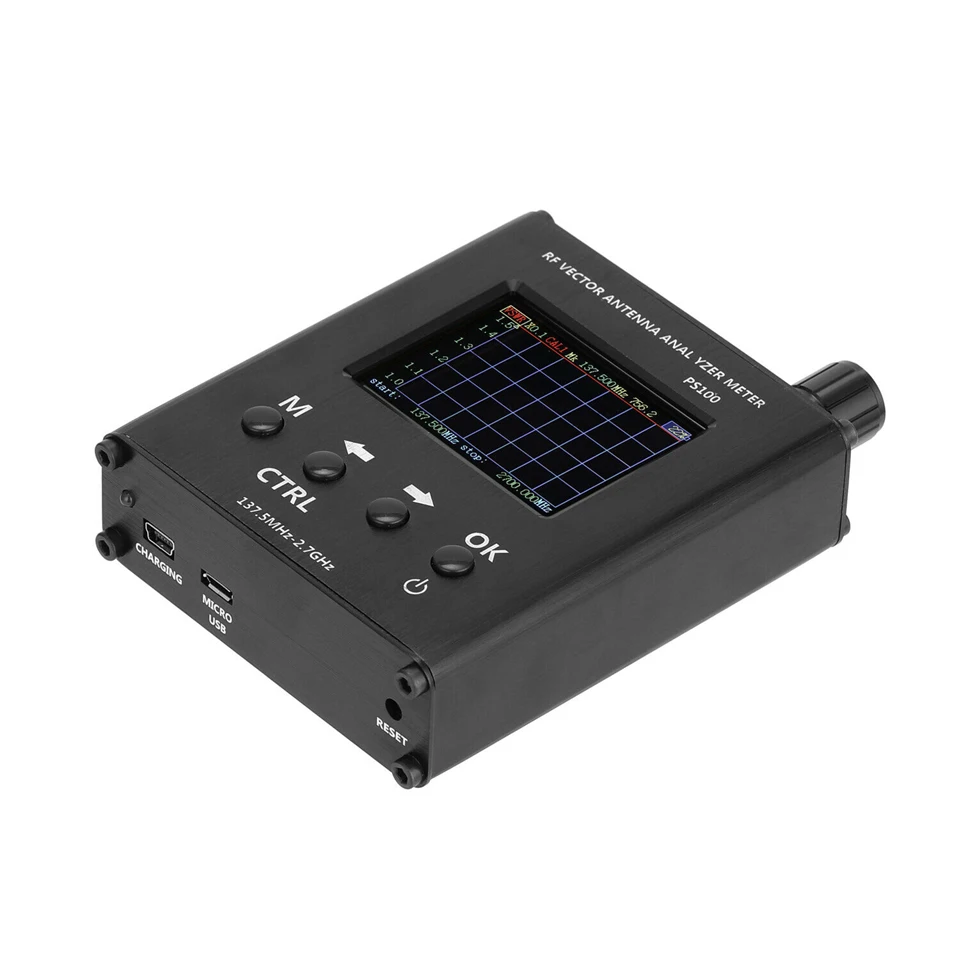

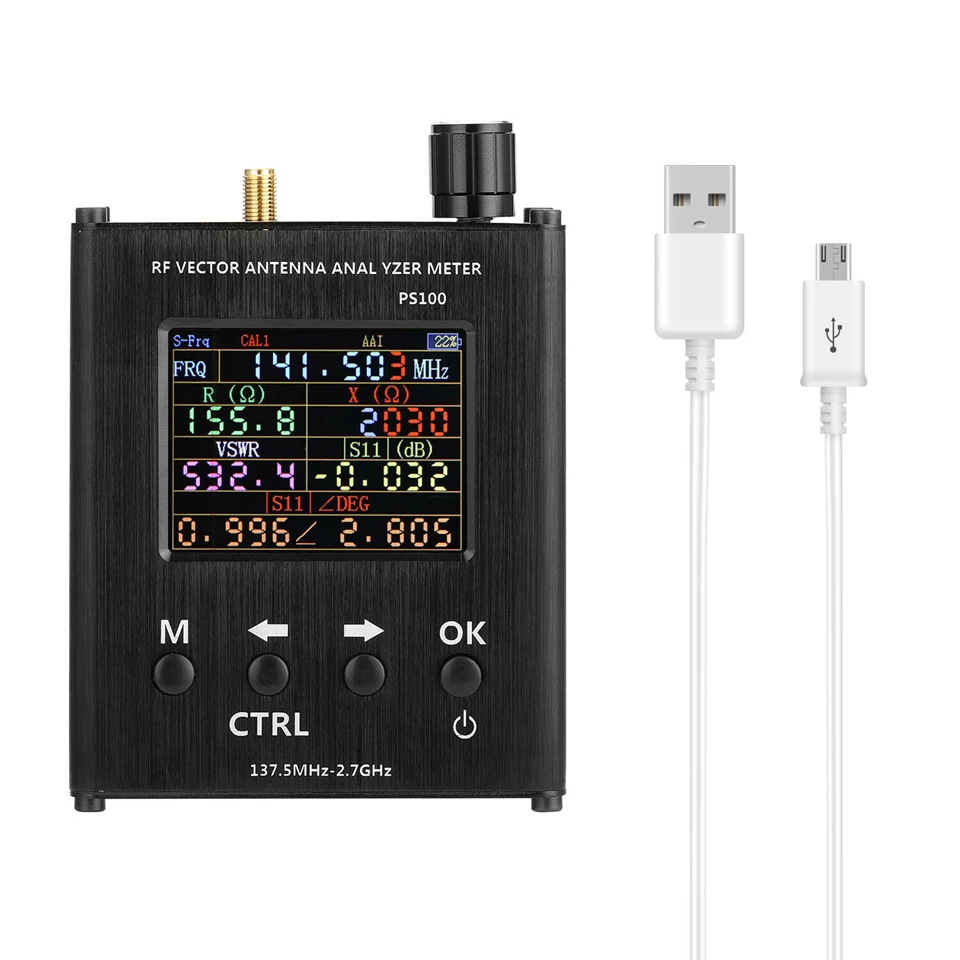

Новый verison PS100 N1201SA 140 МГц-2,7 ГГц УФ RF векторное сопротивление SWR с анализатором внутренней батареи антенны

PS100/N1201SA 137,5 MHz-2,7 GHz UV RF антенна анализатор измеритель КСВ тестер

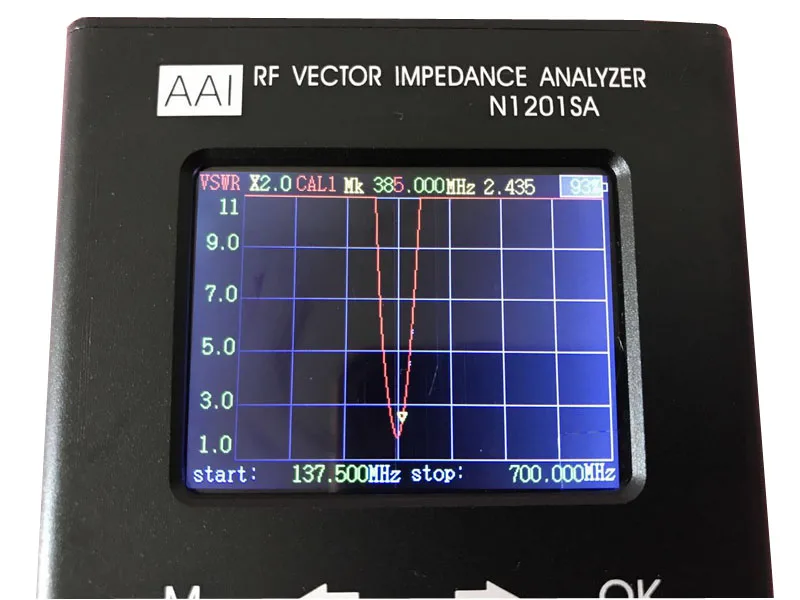

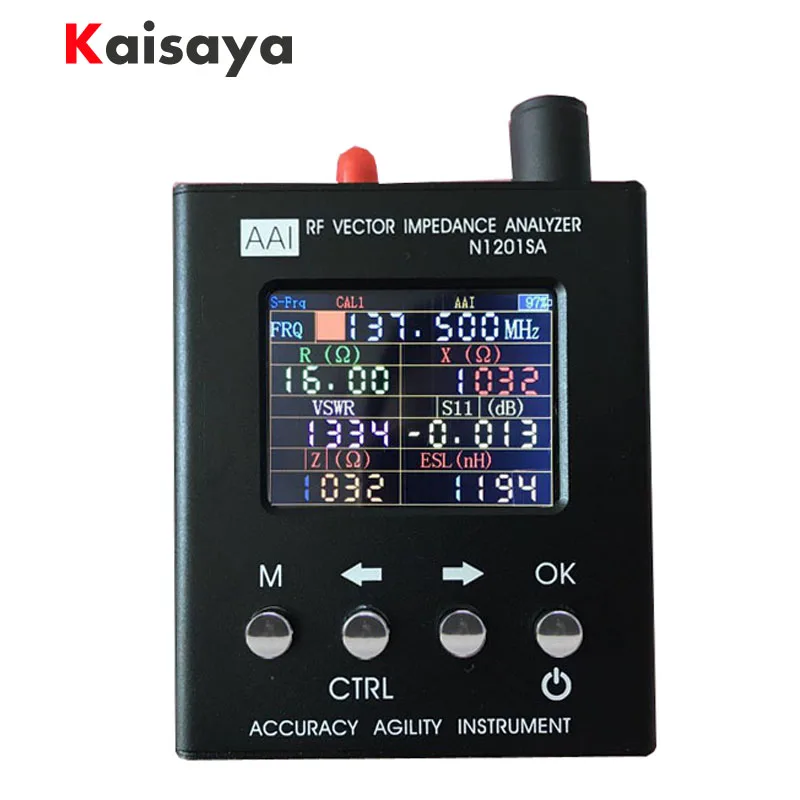

Описание: 63241-этот инструмент имеет четыре интерфейса: измерение одной точки, сканирование, Системная информация, коррекция и калибровка-загрузка по умолчанию в интерфейс измерения одной точки. -Корпус из алюминиевого сплава продлевает срок службы. Примечание: для удобства пользователя, каждый раз опции калибровки автоматически изменятся на калибровку пользователя. Между тем, чтобы обеспечить целостность калибровки, процесс калибровки, функция автоматического отключения выходит из строя, Последовательная загрузка. Запуск и выключение:-удерживайте нажатой клавишу CTRL и выключите кнопку включения. -Состояние загрузки, длительное нажатие (2S выше) кнопки переключения, после освобождения инструмент отключится-состояние загрузки, длительное нажатие (2S выше) кнопка переключения, после выхода, инструмент отключит Совет при использовании: -Чтобы обеспечить точность измерений и калибровки, прогрейте прибор не менее 15 минут. -Попробуйте использовать высококачественный RF кабель и разъемы. -Откалиброванный кабель, помеченный далее, может не потребоваться калибровки и прямого использования. -Процесс тестирования кабеля влияет на точность измерения, рекомендуется, по возможности, не выбирать слишком длинный Тестовый Кабель. -Перед измерением и калибровкой убедитесь, что вы не находитесь в сильном беспроводном сигнале, чтобы избежать помех, вызванных неточными измерениями. -Если измерения импеданса сами по себе не поймут, вы можете обратиться к инструкциям и обучающим инструкциям векторного сетевого анализатора. Этот инструмент эквивалентен однопортовому векторному сетевому анализу. Посылка включает в себя: - 1 x PS100/N1201SA антенный анализатор КСВ Технические характеристики:-Номер модели.: PS100/N1201SA-Рабочая частота: 137,5 МГц ~ 2700 МГц-ступенчатые частота: 1 кГц-Дисплей: 2,4 дюймов TFT с разрешением 320*240(QVGA) -Мощность потребление <1,5 W-зарядный ток никель-металл: 400mA-зарядки Порты и разъёмы: USB автоматическая машина для упаковки в Мощность ВЫКЛ: Настраиваемые 5-60minutes-Измеряемые параметры: сопротивление, реактивное, SWR и S11-Разрешение: 4-разрядный показания частоты точность по уровню поверхности: <± 10ppm-Разъем: SMA-K-Сопротивление Диапазон измерений: 1Ω ~ 1000Ω @ частота <1300 МГц; 1Ω ~ 300Ω @ Частота> 1300 МГц (абсолютное значение сопротивления)-диапазон измерения стоящей волны: 1 ~ 65 @ частота <1300 МГц; 1 ~ 10 @ Частота> 1300 МГц-S11 (дБ) Диапазон измерения: от 0 дБ до-50 дБ-погрешность (измерение одной точки): для сопротивления: <абсолютное значение сопротивления x 5% ± 0.1Ω (Z<200Ω, <1,5 GHz) для стоячей волны: <эффективные показания x 10% ± 0,1 для S11: 0.1 дБ/5 ° (от 0 дБ до-10 дБ) для (дБ/°): 1 дБ/10 ° (от-10 дБ до-20 дБ); 5 дБ/20 ° (-20dB в 40dB) -направленность по уровню поверхности: < 35dB (140 МГц до 2 ГГц после калибровки); < 30dB (2 ГГц до 2,7 ГГц)-сканирование точек: 280-Выход уровень: -18dBm-Рабочая температура: 0 ℃ до 40 ℃-Атмосферное давление: 860hPa ~ 1060hPa

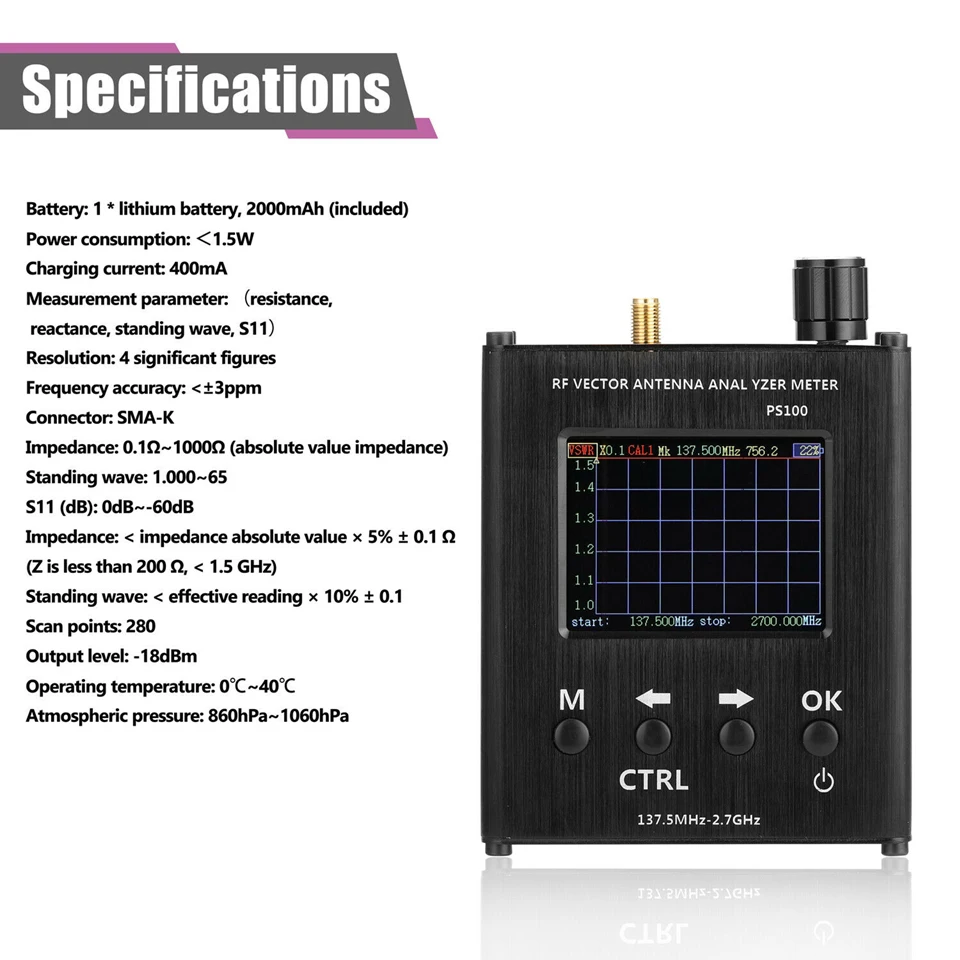

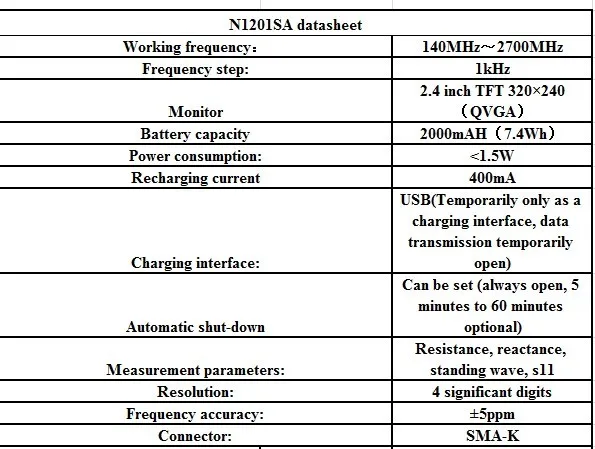

Рабочая валюта 140 МГц ~ 2700 МГц

Ступенчатая частота 1 кГц

Дисплей 2,4 дюймов TFT пснт

Соотношение разрешения 320*240(QVGA)

2000 мАч (7.4Wh)

Потребеление энергии <1,5 W

Ток заряда 400мА

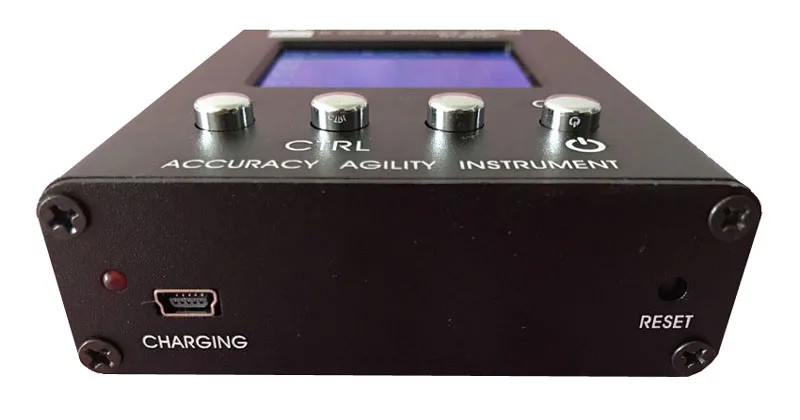

Зарядный порт USB

Автоматическое выключение может быть установлено 5-60 минут

Измеренные параметры сопротивление reactance стоящая волна s11

Соотношение разрешения 4 числа

Точность частоты около 5ppm

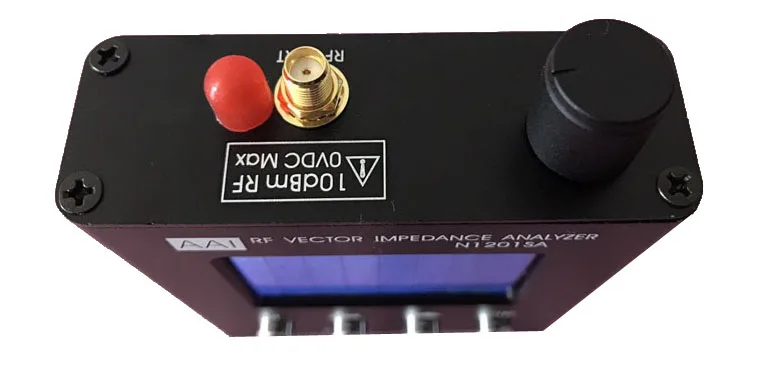

Соединитель SMA-K

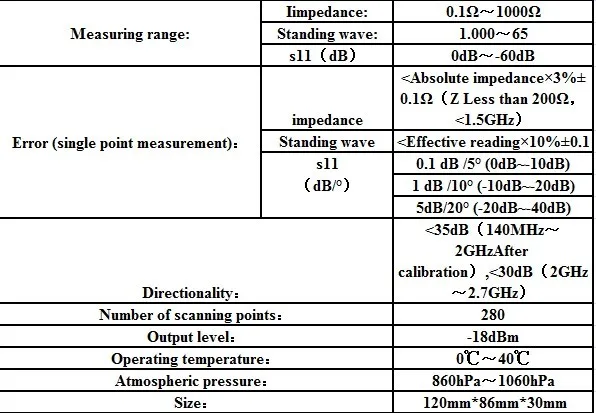

Диапазон измерения:

Сопротивление: 0,1 ~ 1000

Стоящая волна: 1,000 ~ 65

S11 (дБ):0 дБ ~-60 дБ

Рабочая температура: 0 ~ 40 градусов

Атмосферное давление: 860hPa ~ 1060hPa
