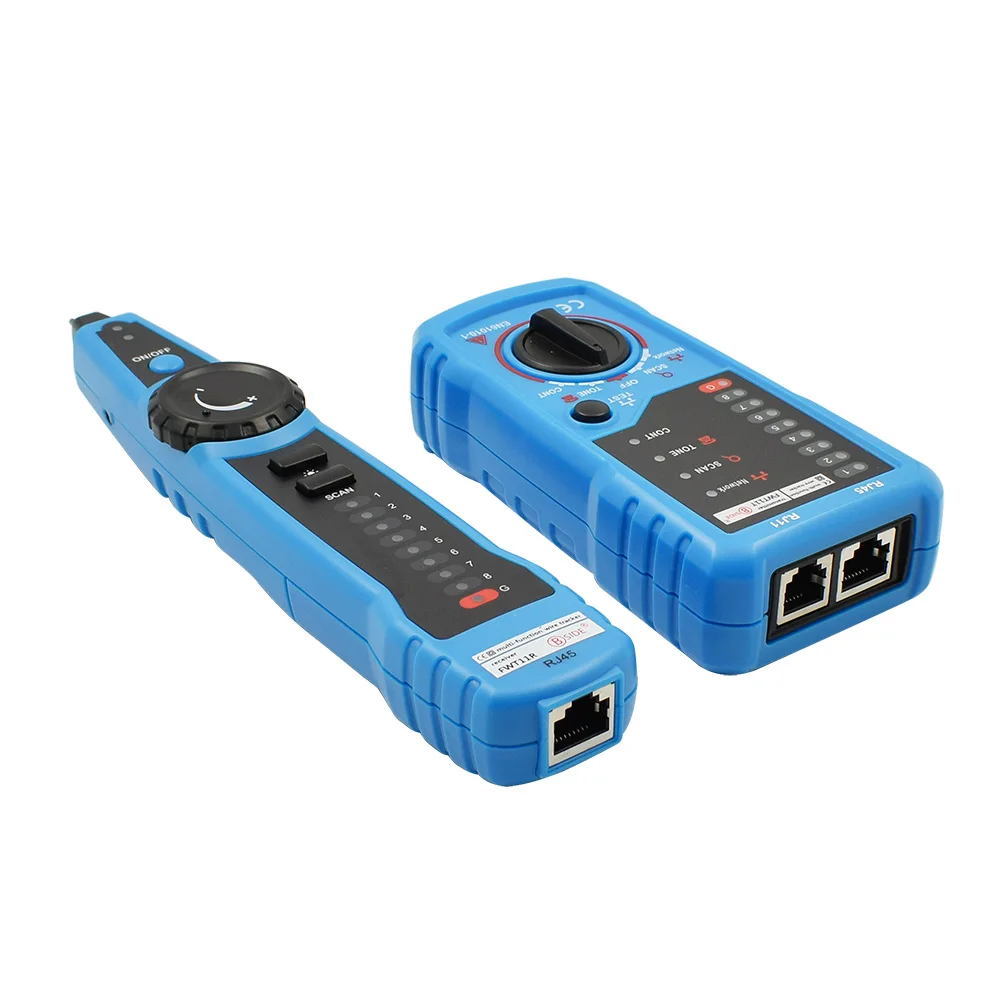

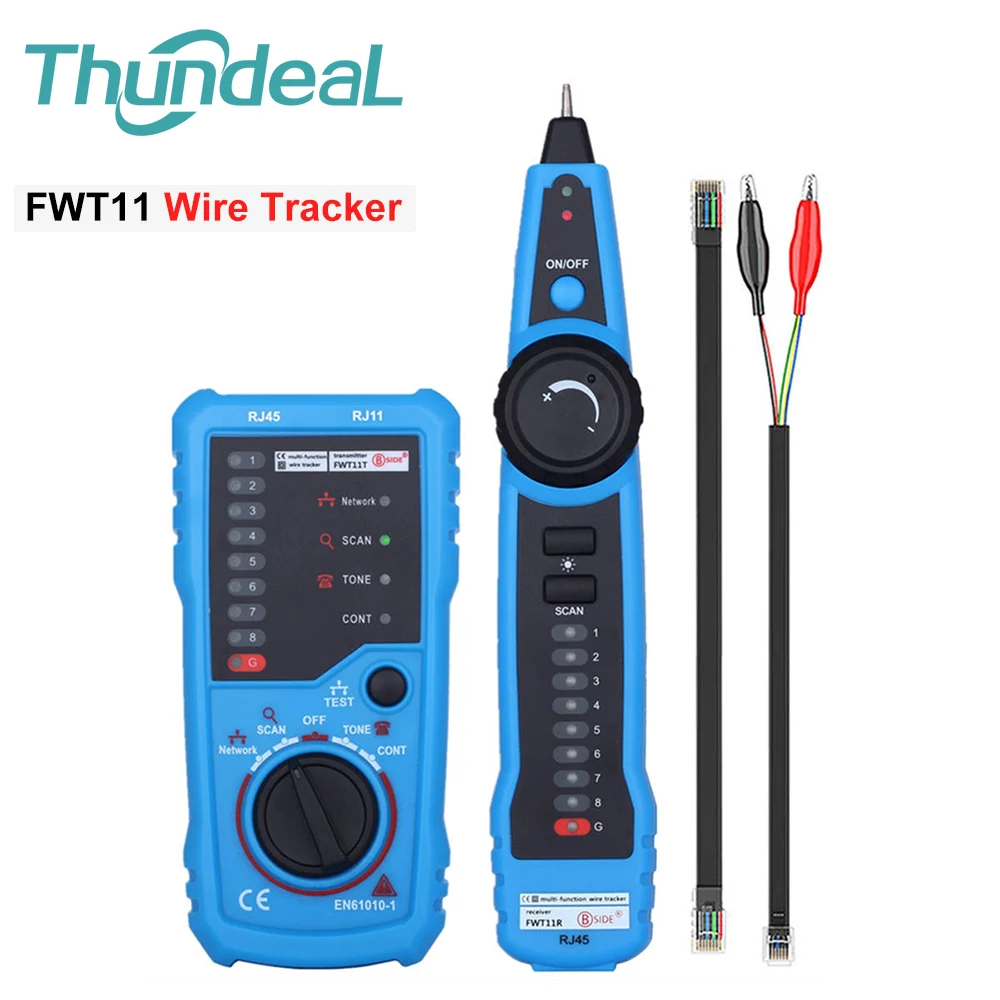

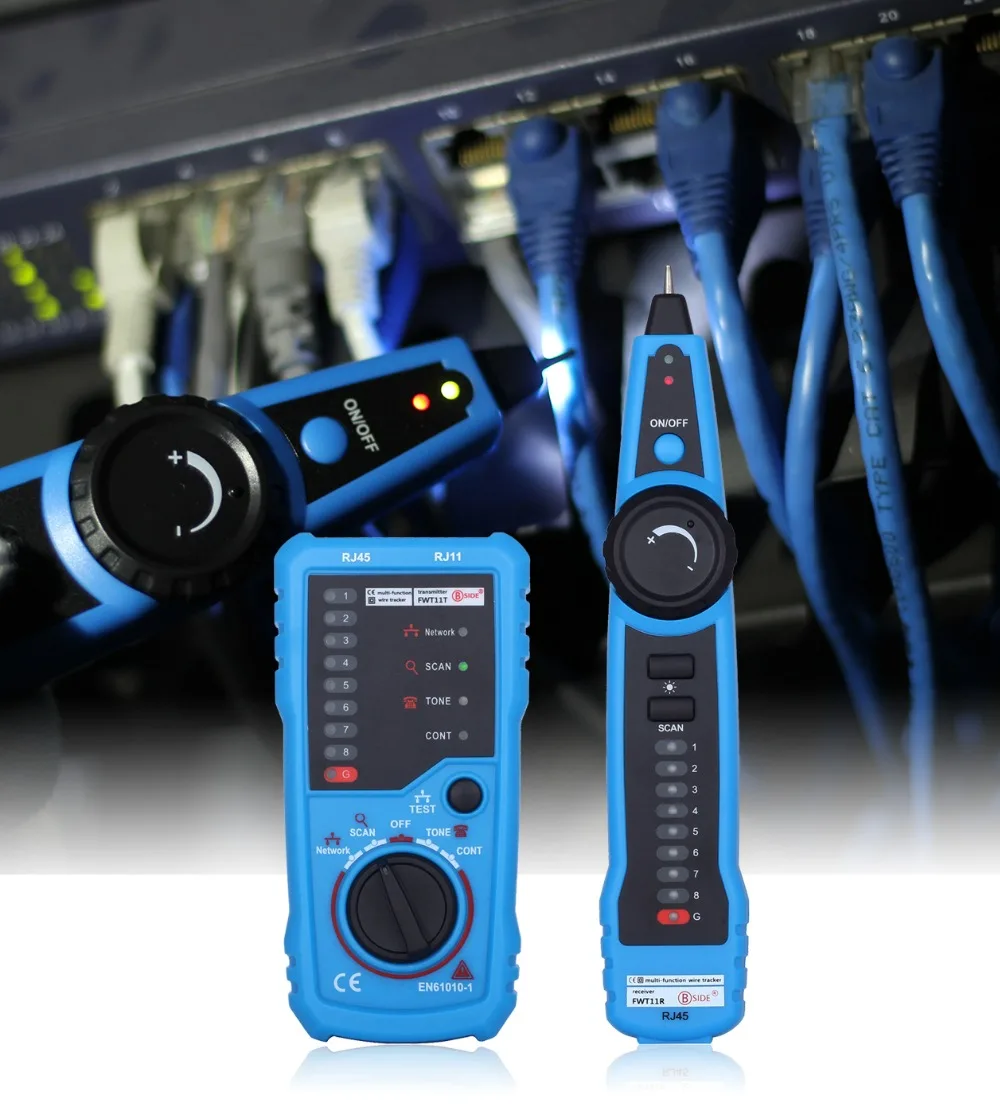

Тестер LAN FWT11, кабель локальной сети Cat5, Cat6, RJ11, RJ45, детектор телефонного провода, трекер кабеля, тонер, искатель Ethernet

Этот инструмент представляет собой многофункциональный портативный инструмент для тестирования кабеля. Он имеет широкое применение с усиленными типами кабелей и множеством функций. Это необходимый испытательный инструмент для телекоммуникационного проектирования, монтажа проводки и обслуживания сети.

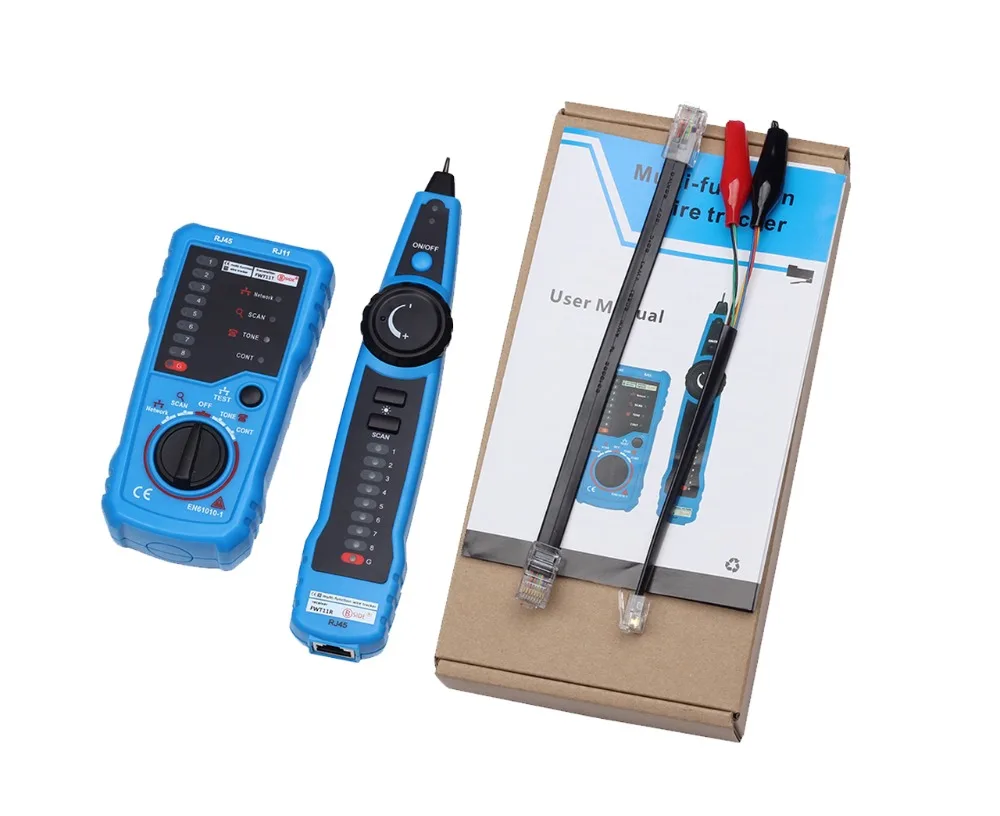

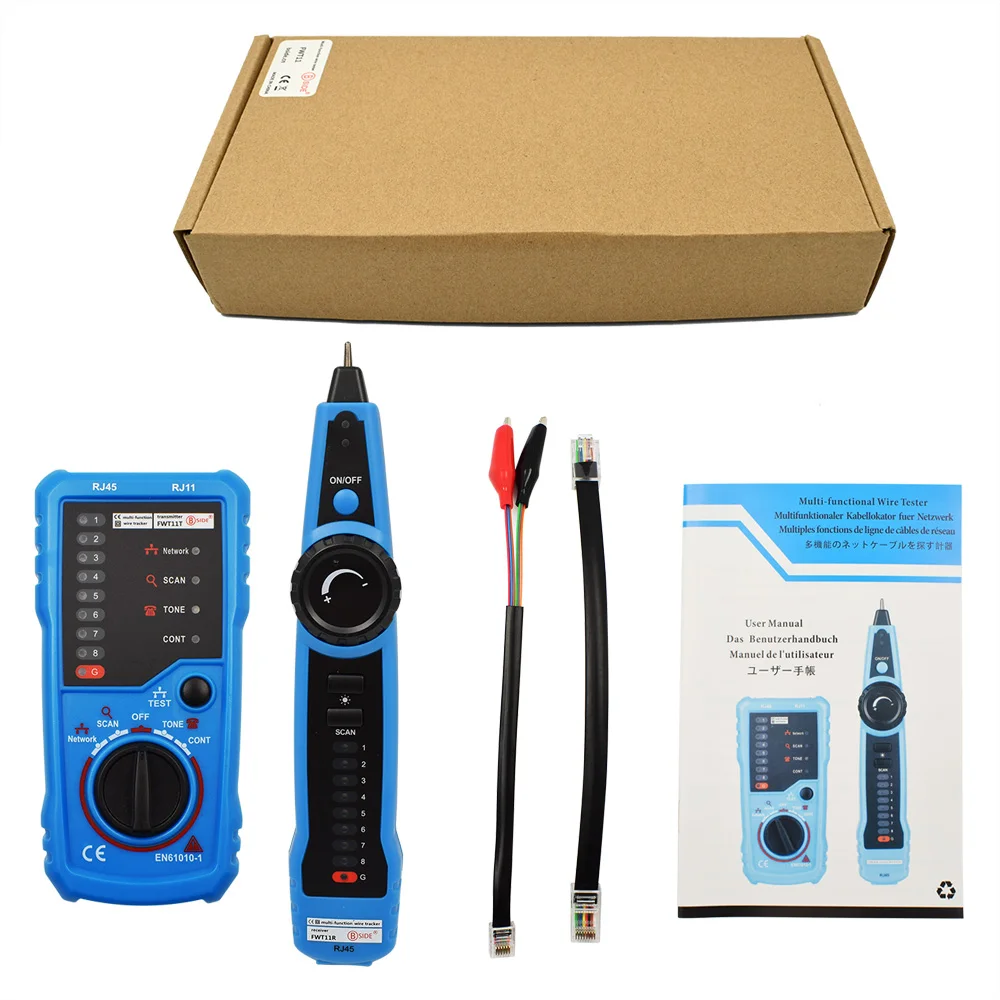

1. 100% новый и высококачественный! 2. Трассировка проводов: Трассировка RJ11, RJ45, кабелей или другого металлического провода (через адаптер). 3. Легко и быстро найти точку останова, не открывая крышку провода. 4. Сравнение сетевого кабеля: суждение о коротком замыкании, разрыве цепи, разомкнутой цепи и пересечении. 5. Уровень тестовой линии, положительная и отрицательная полярность. 6. Проверка состояния телефонной линии: проверка рабочего состояния телефонной линии (холостой ход, звон и ВЫКЛ. Крючок), а также оценка наконечника и кольцевой линии. 7. Проверьте непрерывность провода. 8. Работайте профессионально, когда кабель RJ11 RJ45 включен 1.Температура Рабочая температура: 0 °C ~ 40 °C, максимальная относительная влажность 80% (без конденсации) Температура хранения:-10 ~ 50 °C, максимальная относительная влажность 80% (без конденсации, батарея в комплект не входит) 2. Высота:<2000 м (метр) 3. Степень защиты от взрыва: IP 40 4. Расстояние излучения сигнала: 300 м или около того 5. Излучатель аккумулятора: 6F22/9 В; Приемник: 6F22/9 В (не входит в комплект) 6. Цвет: синий и черный 1 x излучатель FWT11 1 x Приемник FWT11 1 х кабель адаптера с зажимом 1 x Кабель Адаптера RJ11 1 x кабель адаптера RJ45

Многофункциональный тестер проводов

Идеально работает, когда кабель RJ45 RJ11 включен

Стабильная прочная безопасность

Идеально работает, когда кабель RJ45 RJ11 включен

1) отслеживание проводов RJ11, RJ45, кабелей или других Металлических проводов (через адаптер).

2) легко и быстро найти точку останова, не открывая крышку провода.

3) сравнение сетевого кабеля: суждение о коротком замыкании, разрыве цепи, разомкнутой цепи и пересечении.

4) уровень тестовой линии, положительная и отрицательная полярность.

5) проверка состояния телефонной линии: проверка рабочего состояния телефонной линии (холостой ход, звон и ВЫКЛ. Крюк) и определение наконечника и кольцевой линии.

6) Проверьте непрерывность провода.

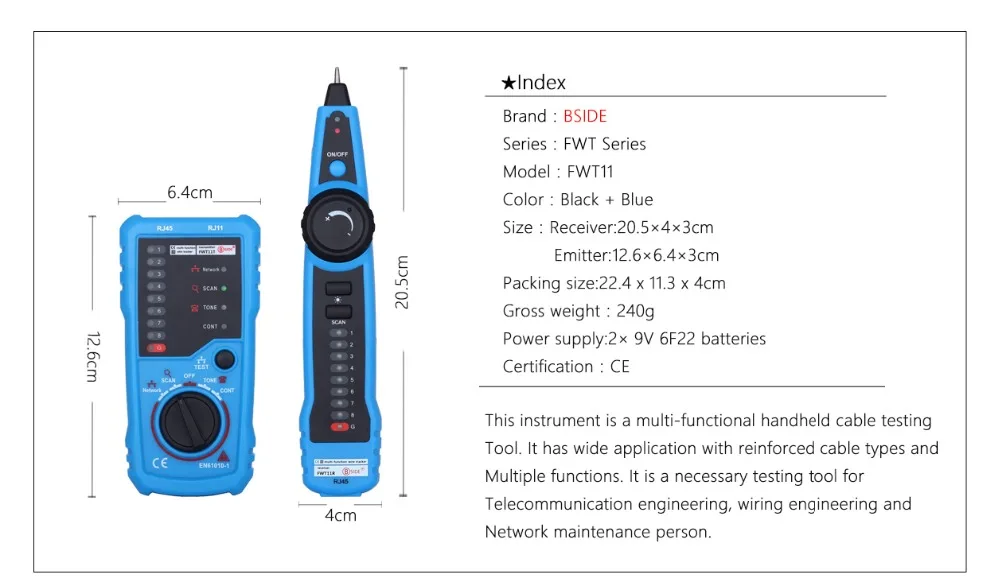

Общие технические параметры

Температура

1) Рабочая температура: 0 °C ~ 40 °C, максимальная относительная влажность 80% (без конденсации)

2) Температура хранения:-10 ~ 50 °C, максимальная относительная влажность 80% (без конденсации, батарея в комплект не входит)

3) Высота:<2000 м (метр)

4) Степень защиты от взрыва: IP 40

5) Расстояние излучения сигнала: 300 м или около того

6) класс безопасности: IEC61010 -1 600 В CAT III, класс загрязнения II.

7) батарея

8) излучатель: 6F22/9 В; Приемник: 6F22/9 в

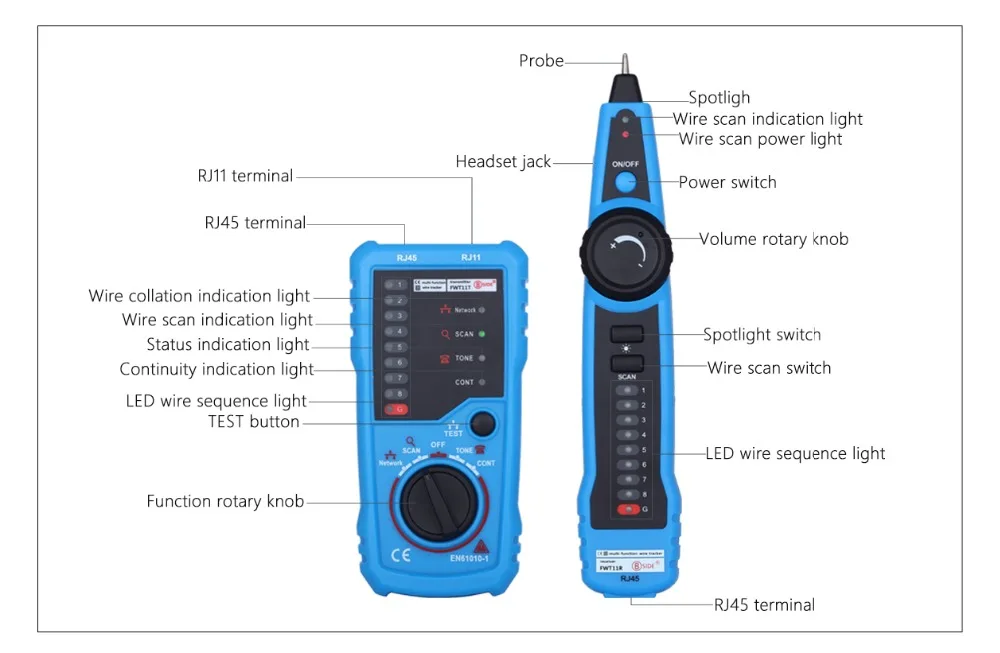

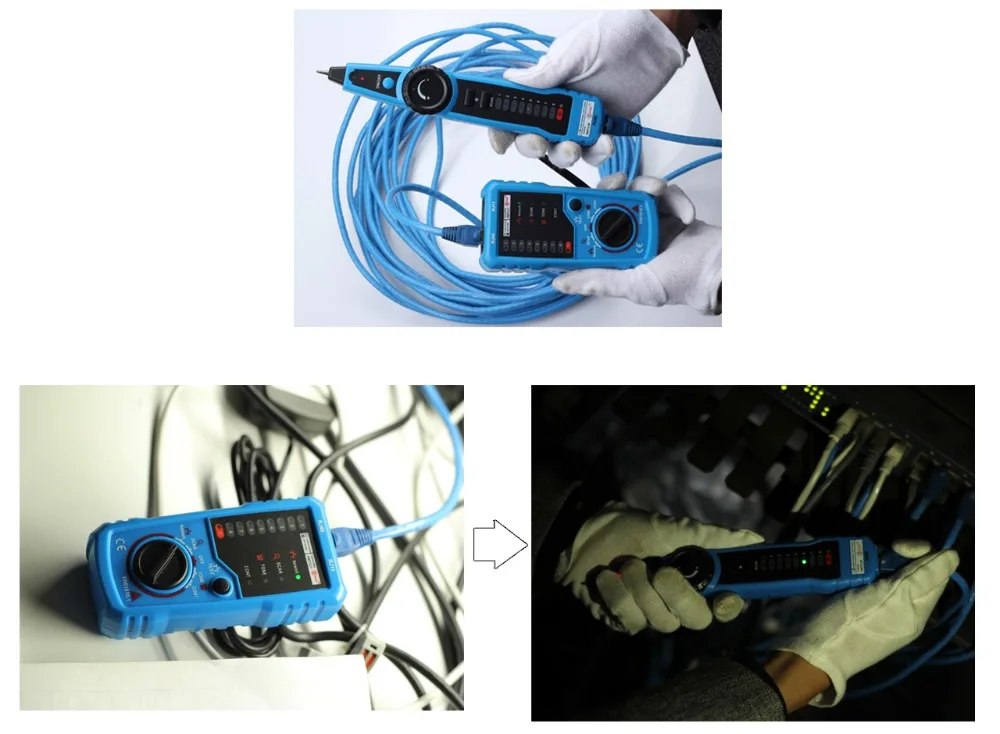

1. Отслеживание проводов

Эта функция способна быстро найти нужные пары линий среди множества. Адаптируется к терминалу RJ 45 сетевого кабеля, терминалу RJ11. Через адаптер можно проверить другие металлические провода.

Метод работы

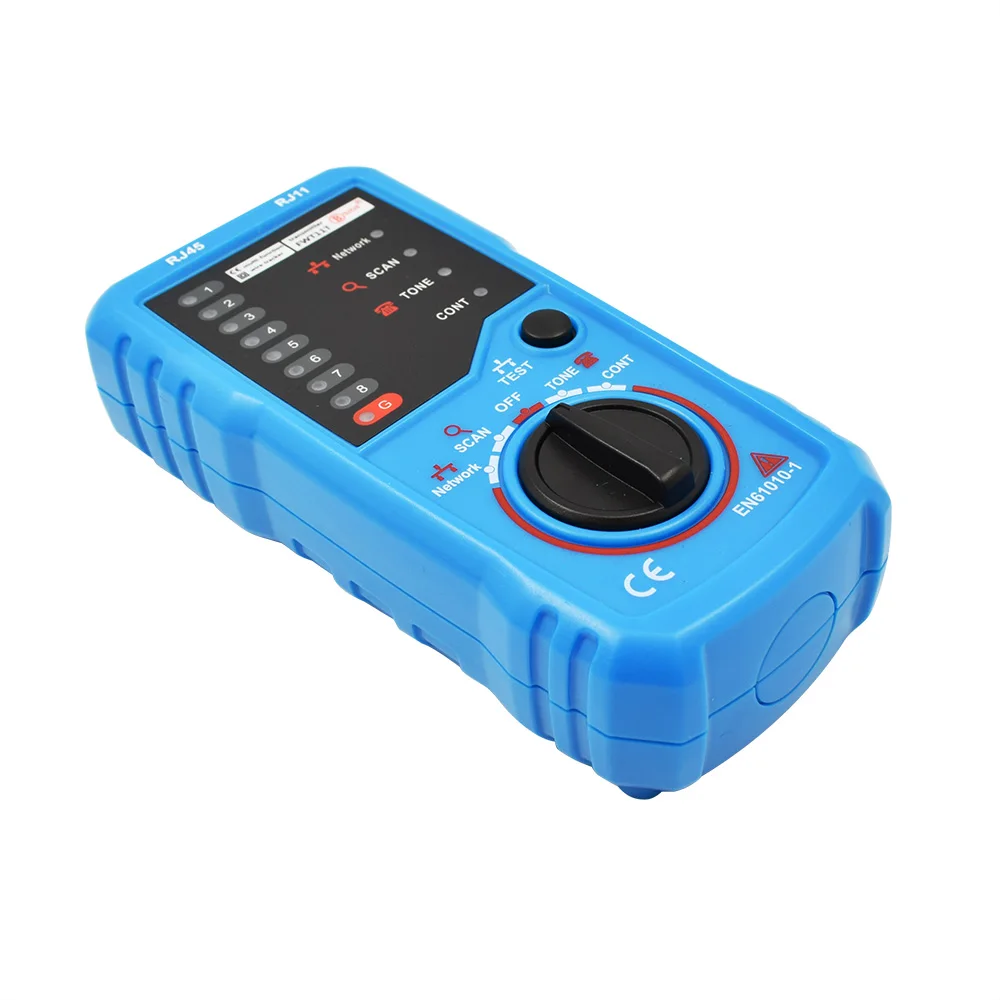

А.Поверните поворотную ручку функции эмиттера вСканПозиция.

Б.Подключите один конец тестируемой линии к соответствующей клемме эмиттера (например, RJ45, RJ11) или Подключитесь к терминалу RJ11 через адаптер.

C.СканИндисветильник включения означает, что эмиттер начинает отправлять сигнал на проверенный провод.

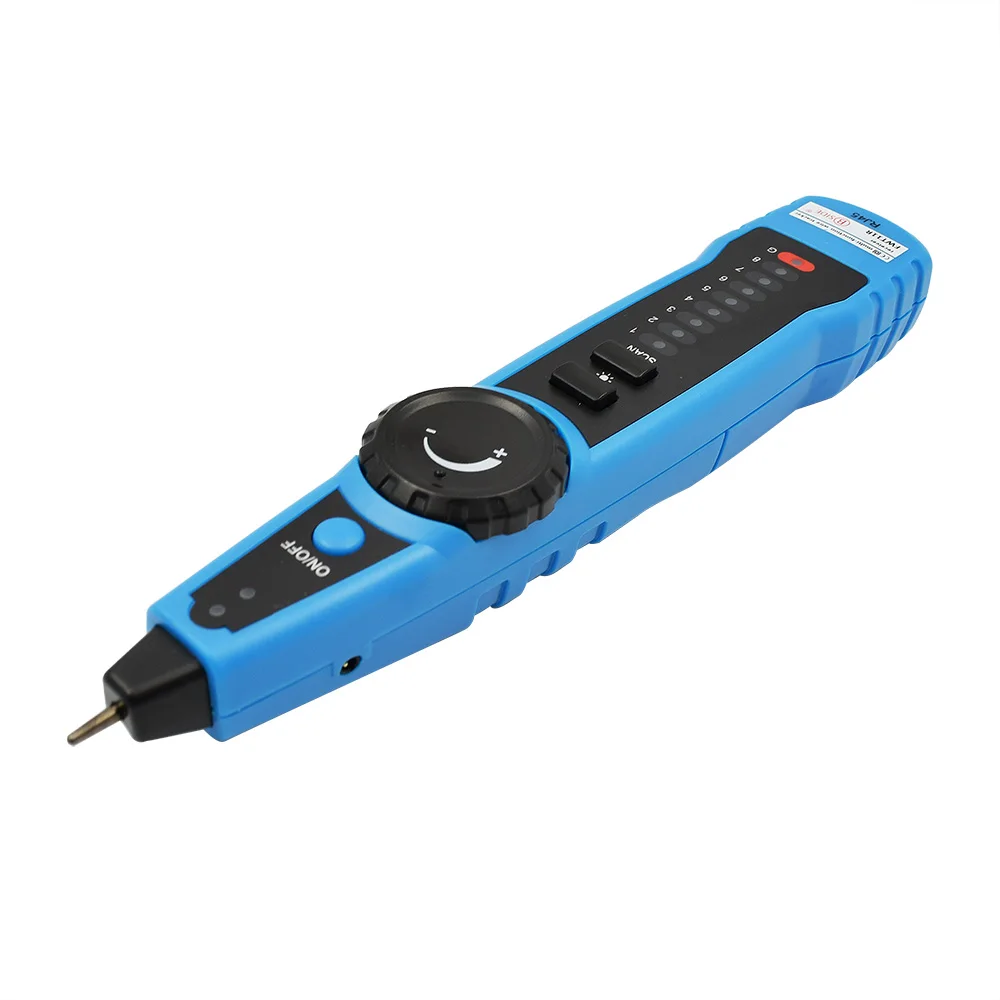

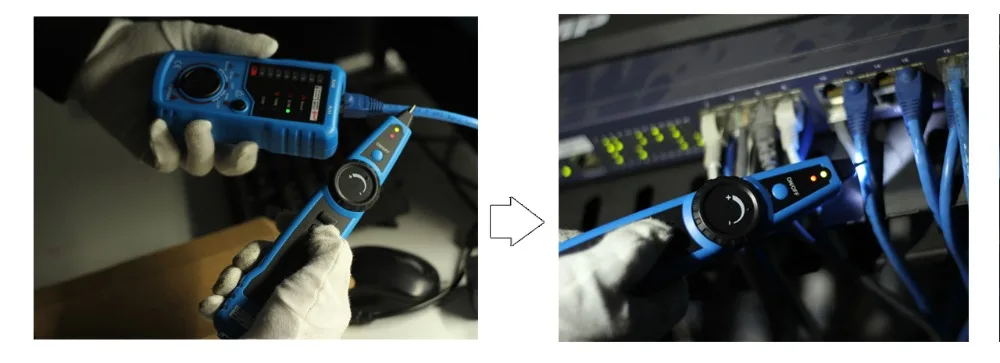

Д.Включите приемник, удерживайте приемник и нажмите"Скан"Кнопка для проверки другого конца тестируемой линии (например, рядом со штабелированием телефонной линии распределительного шкафа, клеммной коробки, ступицы и обменника). Сравните звук, передаваемый приемником, целью будет линия с самым громким звуком, близким к зонду.

Е.Отрегулируйте громкость приемника, нажав на поворотную ручку громкости во время тестирования, чтобы адаптироваться к местной среде.

Примечания: Вы можете подключить гарнитуру к гнезду гарнитуры приемника в местах с громким шумом.

2.Сортировка сетевого кабеля

Он проверяет физическое состояние подключения сетевого кабеля, например, разомкнутое замыкание, короткое подключение, неправильное подключение и обратное подключение.

Метод работы

А.Поверните поворотную ручку функции эмиттера в положениеСетьПозиция.

Б.Подключите один конец сетевого кабеля к гнезду излучателя RJ45, а другой конец сетевого кабеля-к гнезду приемника RJ45.

C.Пресс"ТестКнопка для запуска теста. Индикаторы пары линий покажут результаты.

Д.Короткое подключение: на приемнике будет включено 2 или более лампочек одновременно. Количество освещения указывает на количество закороченных проводов.

Е.Разомкнутая цепь: на приемнике соответствусветильник индикатор пары линий не включается.

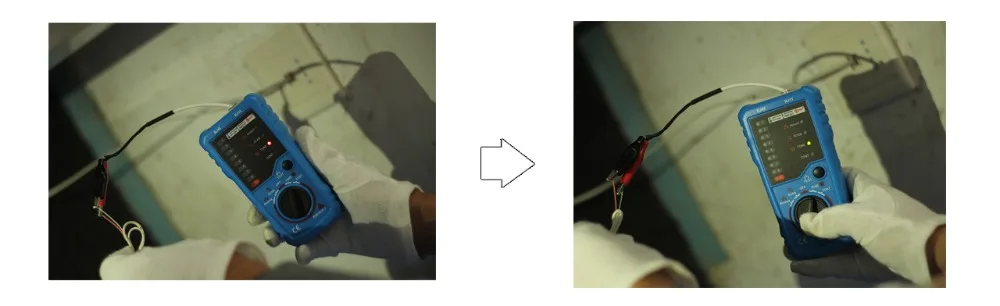

3.Уровень тестовой линии, положительная и отрицательная полярность:

Используйте ИЗЛУЧАТЕЛЬ ТОЛЬКО для проверки линейного уровня, положительной и отрицательной полярности в цепях.

МЭтодSУправление

А.Переходите к поворотной ручке для телефонных кабин, trЭнсимтер начинает работать.

Б.Подключите адаптер RJ11 crystal головной терминал к терминалу эмиттера RJ11. Зажмите проверенную леску красно-черным зажимом.

C.Если светильник катор состояния телефонной линии горит красным, красный конец-линия наконечника, а черный-кольцевой. Если он зеленый, то красный конец-это кольцевая линия, а черный-кончик.

Д.Линейный уровень суждения: чем выше уровень, тем выше уровень; Чем ярче светильник, тем ниже уровень.

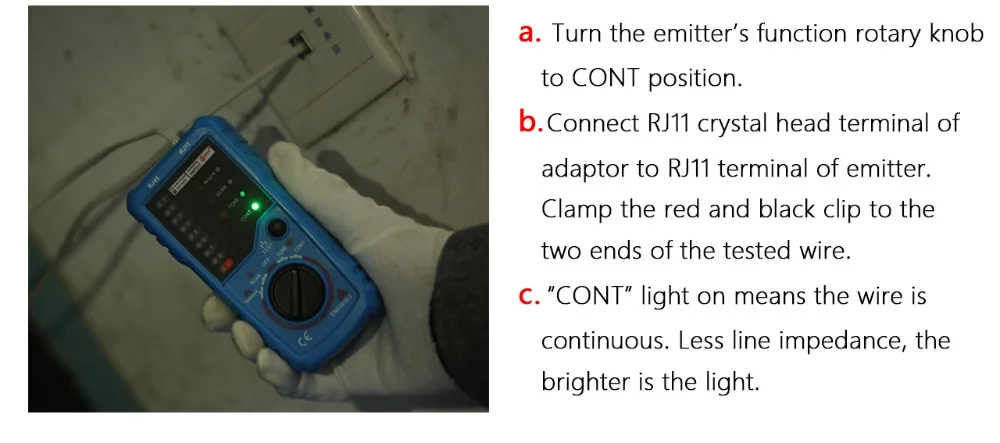

4.Проверка непрерывности

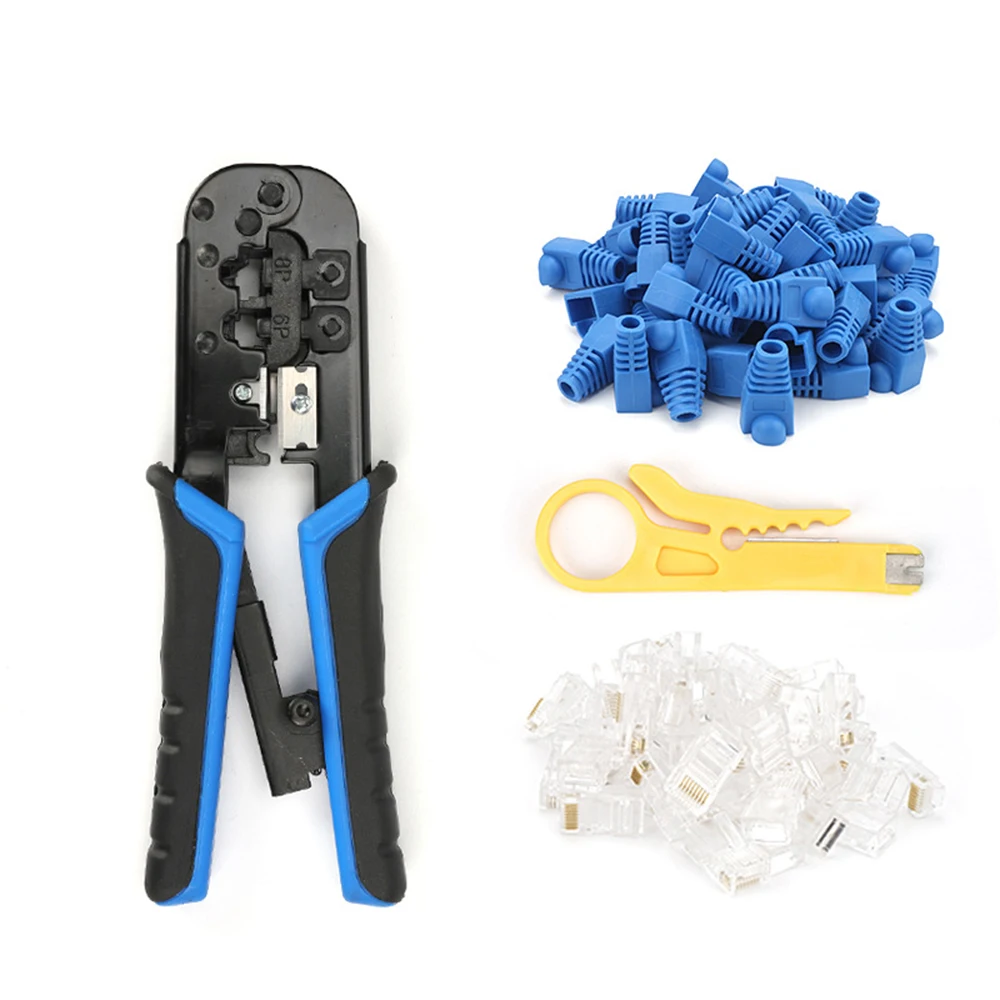

【Профессиональное Обжимное устройство RJ45 】 подходит для 6 и 8-позиционных модульных штекеров/разъемов, режущих и обжимных кабелей (RJ45, RJ11/RJ12).
