Тестер локальной сети RJ45, кабельный трекер, тестер сетевого кабеля, детектор Ethernet, Тестер телефонного провода, кабельный тестер, сетевые инструменты

Оригинальный тестер Cat5 Cat6 RJ11 RJ45 Ethernet LAN-кабеля тестер детектор телефонного провода трекер Тонер-линейный искатель

Этот инструмент представляет собой многофункциональный портативный инструмент для тестирования кабеля. Обладает широким применением с усиленными типами кабелей и множеством функций. Это необходимый инструмент для тестирования для телекоммуникационного инженерии, электропроводки и технического обслуживания сети.

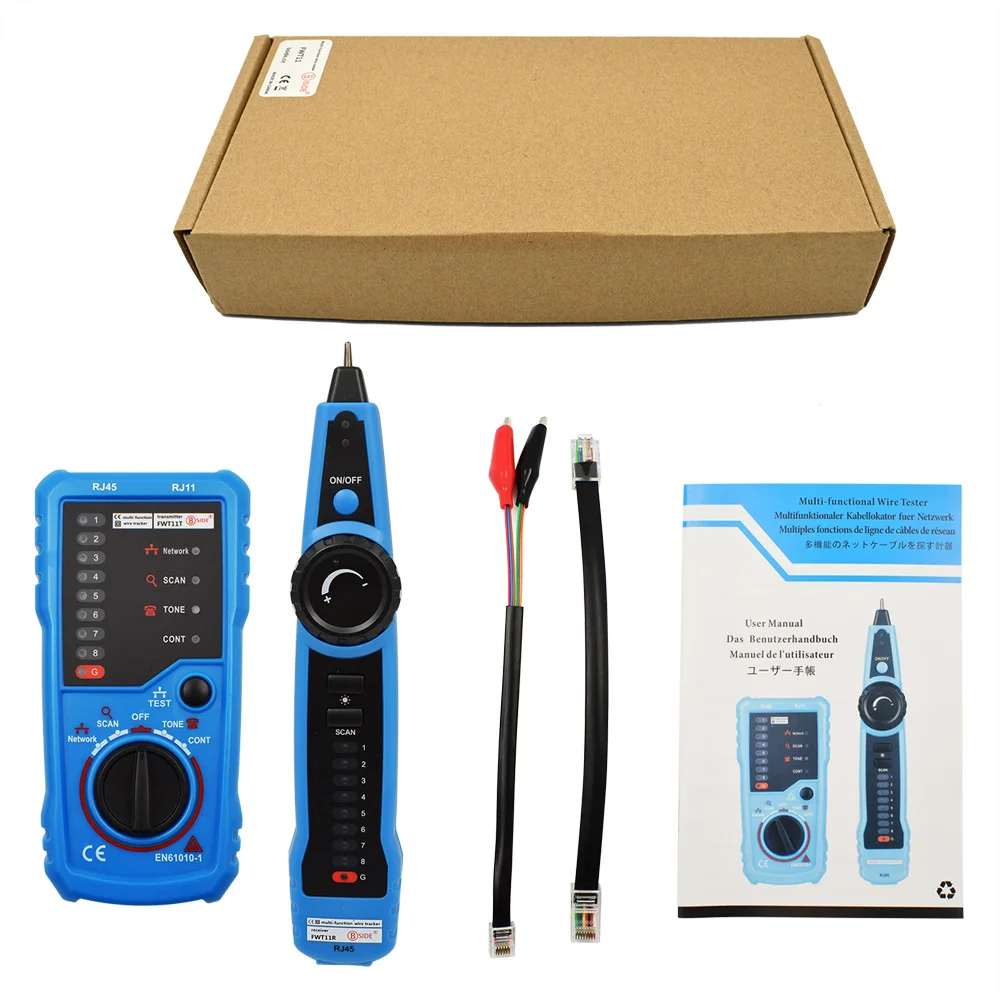

1. 100% Новинка и высокое качество! 2. Трассировка проводов: Трассировка RJ11, RJ45, кабелей или другого металлического провода (через адаптер). 3. Легко и быстро определить местоположение точки останова, не открывая крышку провода. 4. Сопоставление сетевого кабеля: судить о коротком замыкании, разрыве цепи, разомкнутой цепи и пересечении. 5. Уровень тестовой линии, положительная и отрицательная полярность. 6. Статус проверки телефонной линии: проверка рабочего состояния телефонной линии (холостой ход, звон и ВЫКЛ. Крюк) и проверка наконечника и кольцевой линии. 7. Проверьте непрерывность провода. 8. Профессиональная работа, когда кабель RJ11 RJ45 включен1.Температура Рабочая температура: 0 °C ~ 40 °C, максимальная 80% Относительная влажность (без конденсации) Температура хранения:-10 ~ 50 °C, максимальная 80% Относительная влажность (без конденсации, батарея не включена) 2. Высота:<2000 м (метр) 3. Класс защиты от взрыва: IP 40 4. Расстояние излучения сигнала: около 300 м 5. Излучатель аккумулятора: 6F22/9V; Приемник: 6F22/9V (не входит в комплект) 6. Цвет: синий и черный 1 x FWT11 излучатель Приемник FWT11-1 шт. 1 x кабель адаптера с зажимом 1 x Кабель Адаптера RJ11 1 x кабель адаптера RJ45

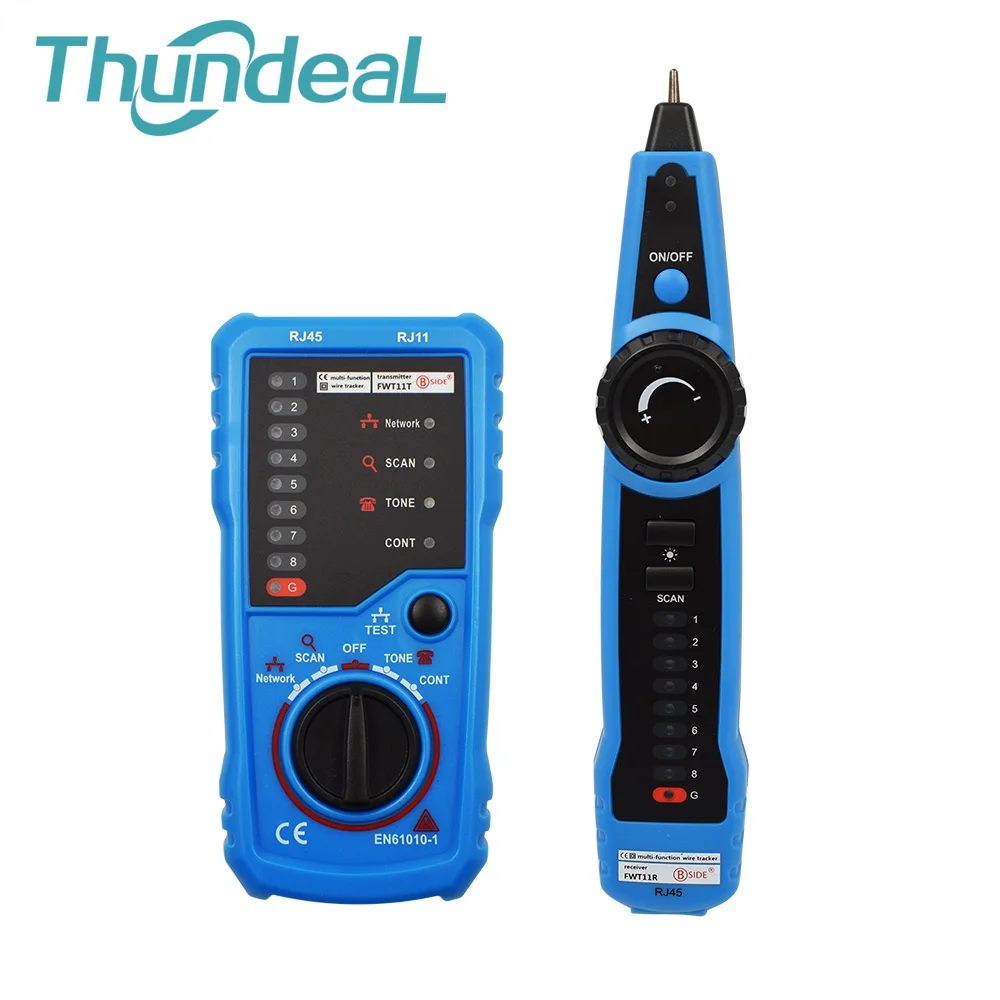

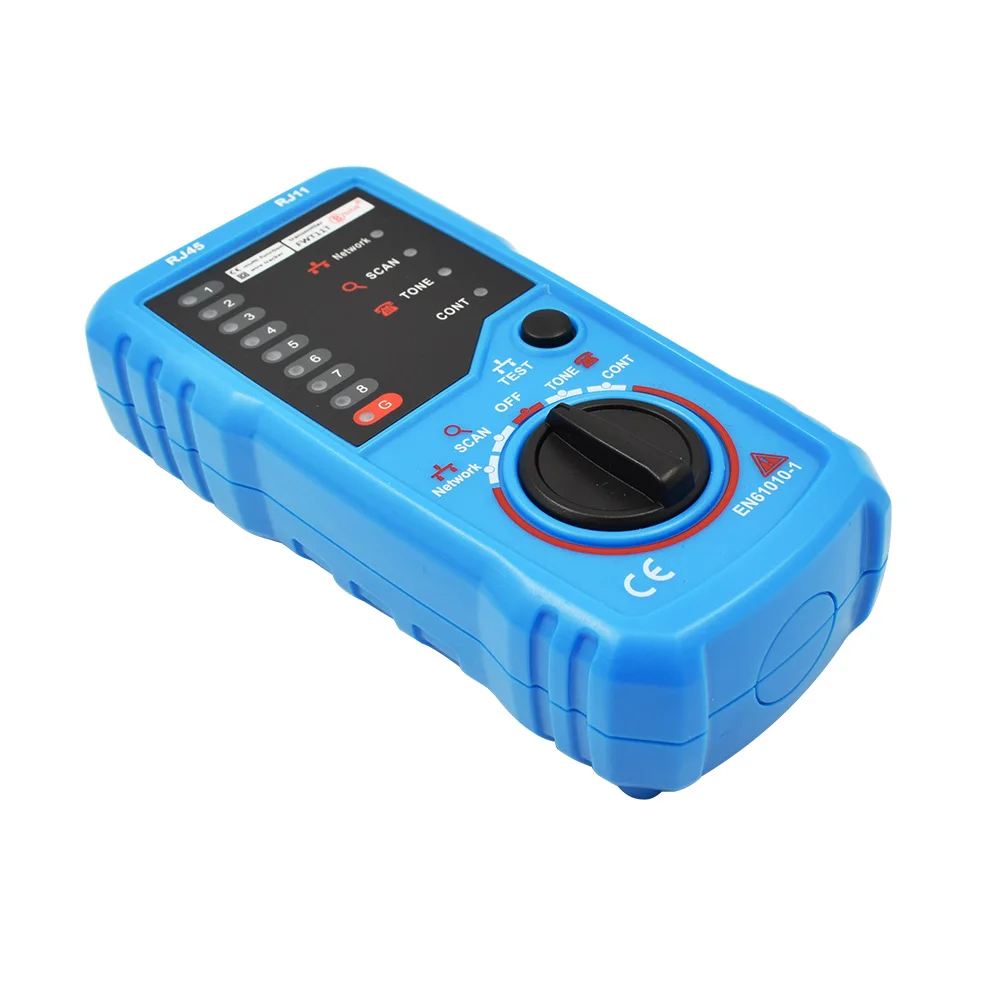

Многофункциональный тестер проводов

Идеально работает, когда кабель RJ45 RJ11 включен

Стабильная прочная безопасность

Идеально работает, когда кабель RJ45 RJ11 включен

1) провод tracingTrace RJ11, RJ45, кабели или другой металлический провод (через адаптер).

2) легко и быстро найти точку останова, не открывая крышку провода.

3) Сортировка сетевого кабеля: суждение о коротком замыкании, разрыве цепи, открытой цепи и пересечении.

4) уровень тестирования линии, положительная и отрицательная полярность.

5) проверка состояния телефонной линии: проверка рабочего состояния телефонной линии (холостой ход, звон и ВЫКЛ. Крюк) и проверка наконечника и кольцевой линии.

6) Проверьте непрерывность провода.

Общие технические параметры

Температура

1) Рабочая температура: 0 °C ~ 40 °C, максимальная 80% Относительная влажность (без конденсации)

2) Температура хранения:-10 ~ 50 °C, максимальная 80% Относительная влажность (без конденсации, батарея не включена)

3) Высота:<2000 м (метр)

4) Класс защиты от взрыва: IP 40

5) Расстояние излучения сигнала: около 300 м

6) класс безопасности: IEC61010 -1 600 В CAT III, класс загрязнения II.

7) аккумулятор

8) излучатель: 6F22/9V; Приемник: 6F22/9V

1. Отслеживание проводов

Данная функция способна быстро находить необходимые линейные пары среди многочисленных. Адаптируется к сетевому кабелю RJ 45 terminal, телефонной линии rj11terminal. Через адаптер можно проверить другие металлические провода.

Метод работы

А.Поверните ручку функции эмиттера вСканированиеПозиция.

В.Подключите один конец тестируемой линии к соответствующему терминалу эмиттера (например, RJ45, RJ11) или подключите к терминалу RJ11 через адаптер.

В.СканированиеСветильник включения означает, что излучатель начинает передавать сигнал на проверенный провод.

Д.Включите приемник, удерживайте приемник и нажмите«Сканирование»Кнопка для проверки другого конца испытательной линии (например, рядом с линией укладки распределительного шкафа телефонной линии, клеммной коробки, концентратора и теплообменника). Сравните звук, отправляемый приемником, линия с самым громким звуком, близким к зонду, будет мишенью.

Е.Отрегулируйте громкость приемника, нажав на поворотную ручку громкости во время теста, чтобы адаптироваться к среде сайта.

Примечания: можно подключить гарнитуру к гнезду гарнитуры ресивера в местах с громким шумом.

2.Сортировка сетевого кабеля

Он проверяет состояние физического подключения сетевого кабеля, такого как разомкнутая цепь, короткое подключение, неправильное и обратное подключение.

Метод работы

А.Поверните функцию эмиттера с поворотной ручкой вСетьПозиция.

В.Подключите один конец сетевого кабеля к разъему излучателя RJ45, а другой конец сетевого кабеля-к разъему ресивера RJ45.

В.Нажмите «ТестКнопка для начала тестирования. Индикаторные огни линейной пары покажут результаты.

Д.Короткое подключение: на приемнике будет включено 2 или более индикаторов одновременно. Количество освещения указывает на количество коротких проводов.

Е.Разомкнутая цепь: на приемнике соответствусветильник катор линейной пары не включается.

3.Уровень тестовой линии, положительная и отрицательная полярность:

Используйте эмиттер только для проверки уровня линии, положительной и отрицательной полярности в схемах.

МЭтодСУправление

А.Переходник к поворотной ручке к телефонным стойкам, ТрЭнсимттер начинает работать.

В.Подключите RJ11 crystal головной терминал адаптера к разъему RJ11 эмиттера. Зажим тестируемой линии с помощью красно-черного зажима.

В.Если индикатор состояния телефонной линии горит красным, красный конец-линией наконечника, а черный-кольцевой линией. Если он зеленый, красный конец-это кольцевая линия, а черный-кончик.

Д.Линейный уровень суждение: чем выше уровень, тем выше уровень; Тем диммер светильник тем ниже уровень.

4.Проверка целостности
