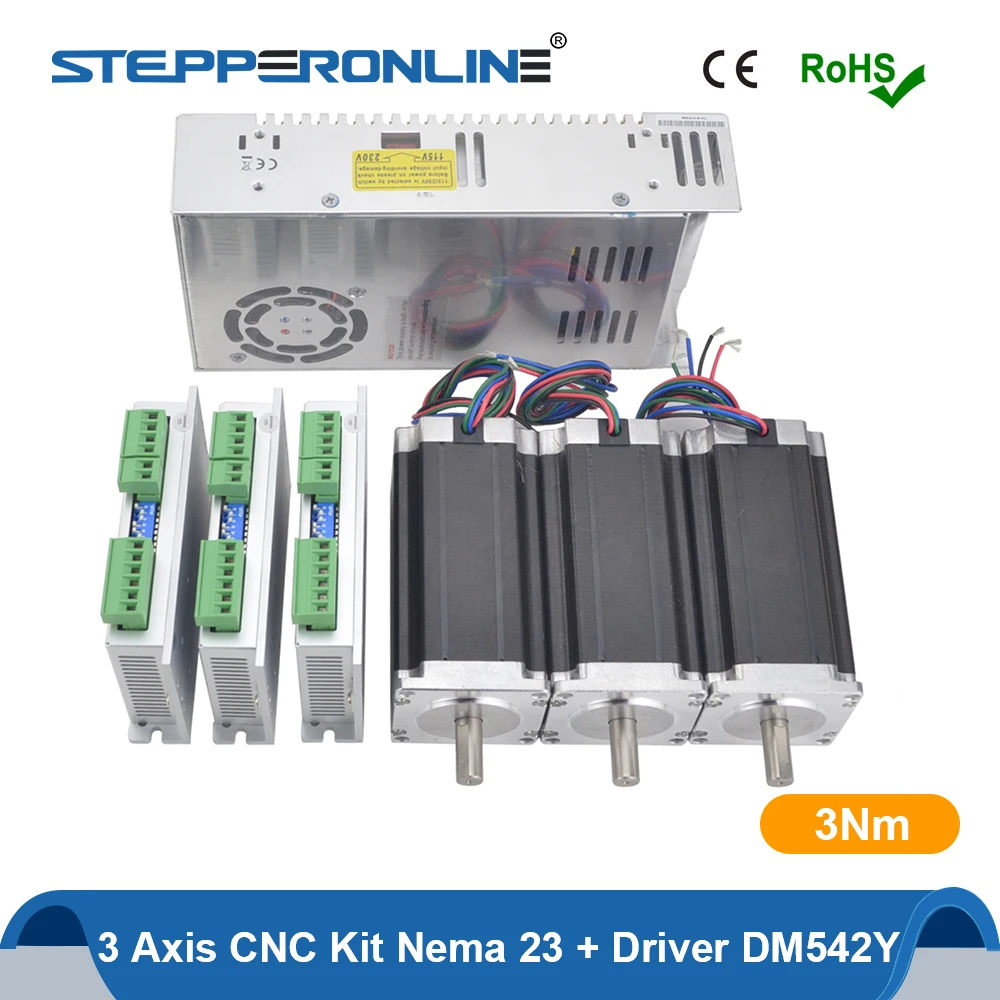

Набор для фрезерного станка с ЧПУ 3 оси Nema 23, 113 А, 350 мм

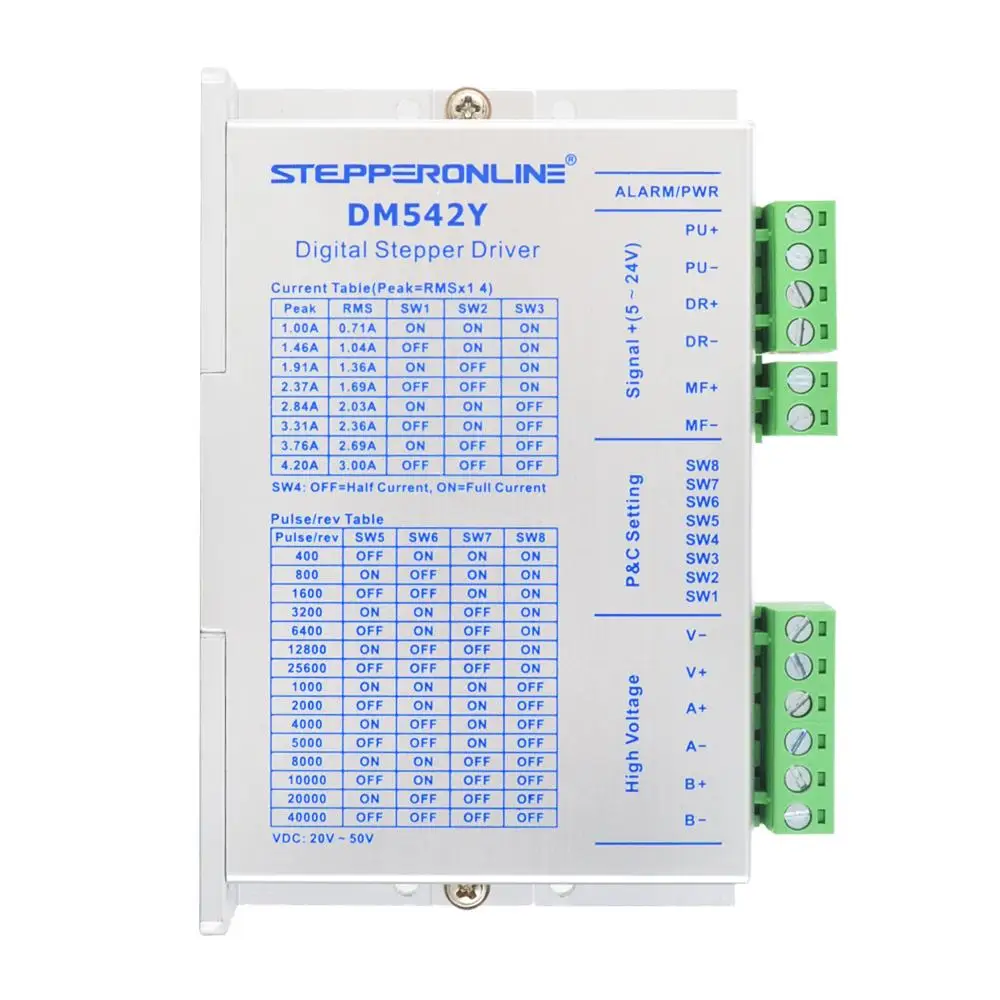

3 x Цифровой шаговый привод 1,0-4.2A 20-50VDC для Nema 17, 23, 24 шаговый двигатель

3 x Nema 23 шаговый двигатель биполярный 1,8 градусов 3,0 нм (425 унций. В)

1x350W 36V 9.7A 115/230V импульсный источник питания шаговый двигатель фрезерный станок с ЧПУ комплекты

Производитель: 23HE45-4204S

Количество фаз: 2

Шаг угол: 1,8 градусов

Удерживающий крутящий момент: 3,0 нм (425 унций. В)

Номинальный ток/фаза: 4,2 а

Фазовое сопротивление: 0,9 Ом ± 10%

Индуктивность: 3,8 mH ± 20%(1 кГц)

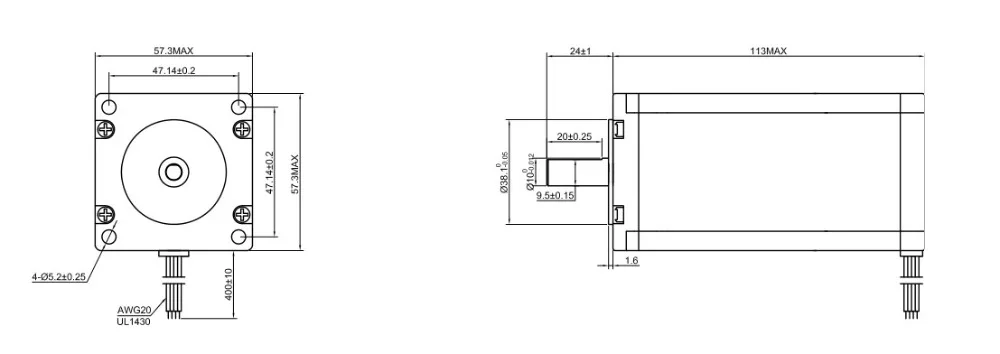

Размер рамы: 57x57 мм

Длина корпуса: 113 мм

Диаметр вала: Φ10 мм

Длина вала: 24 мм

D-cut Длина вала: 20 мм

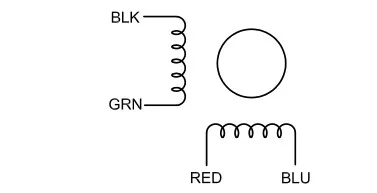

Количество проводов: 4

Длина свинца: 500 мм

Вес: 1,8 кг

Выходной Максимальный ток: 1,0-4,2 A (0,71 ~ 3.0RMS)

Входное напряжение: 20 в пост. Тока ~ 50 в

Ток логического сигнала: 7 - 15 мА (Типичный 10 мА)

Частота входного импульса: 0 - 200 кГц

Длительность импульса: 2.5μS

Сопротивление изоляции: 500 МОм

Охлаждение: Естественное охлаждение или форсированное охлаждение

Окружающей среды: Избегайте пыли, масляного тумана и коррозионных газов

Температура окружающей среды: 0 - 65 ℃

Влажность: 40% - 90% относительной влажности

Рабочая температура: 50 ℃ макс

Вибрация: 10-50 Гц/0,15 мм

Температура хранения: -20 - 65 ℃

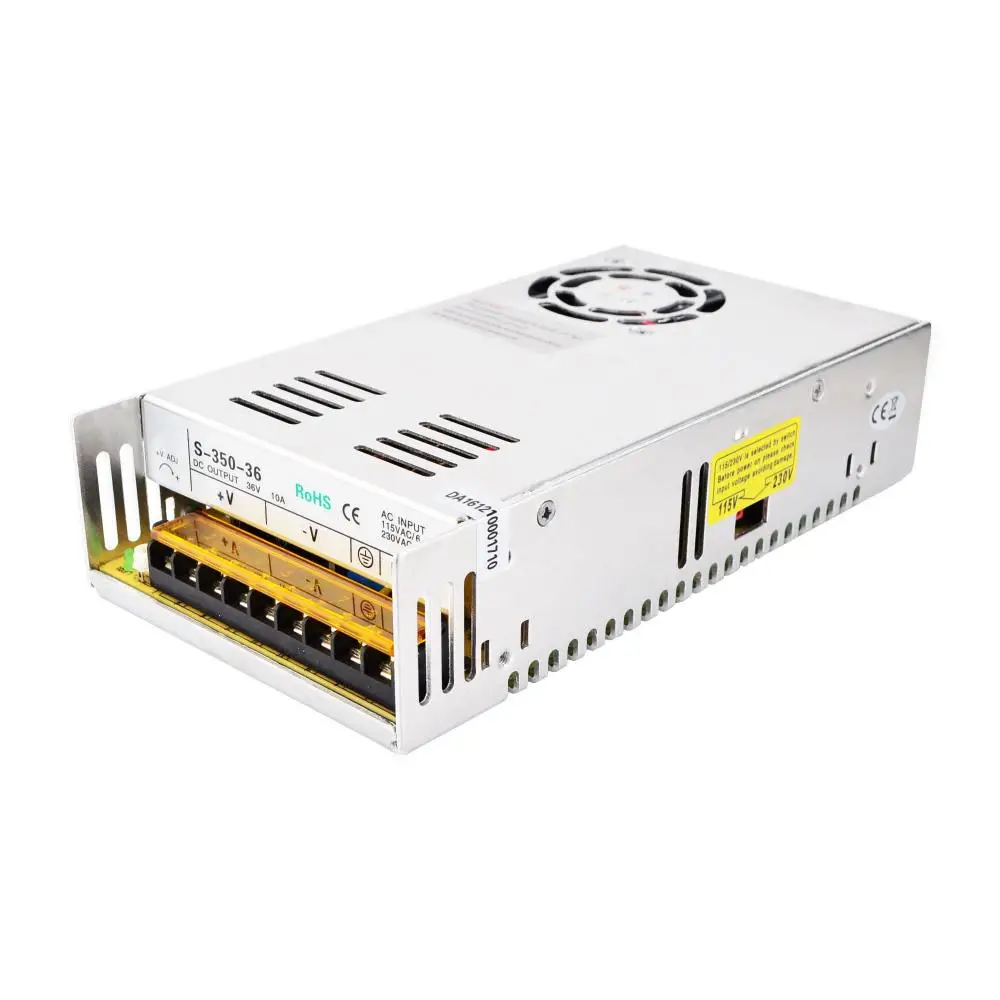

36V питания постоянного тока 9.8A выход

Диапазон входного напряжения переменного тока: 93 ~ 132 В/176 ~ 264 В переменного тока

115 В/230 В переменного тока выбирается переключателем

Высокая эффективность низкая стоимость

Искусственное воздушное охлаждение встроенным вентилятором постоянного тока

Низкий выход пульсации и yawp

Защита от перегрева, перенапряжения, короткого замыкания и перегрева

215*115*50 мм (Д * Ш * В)
