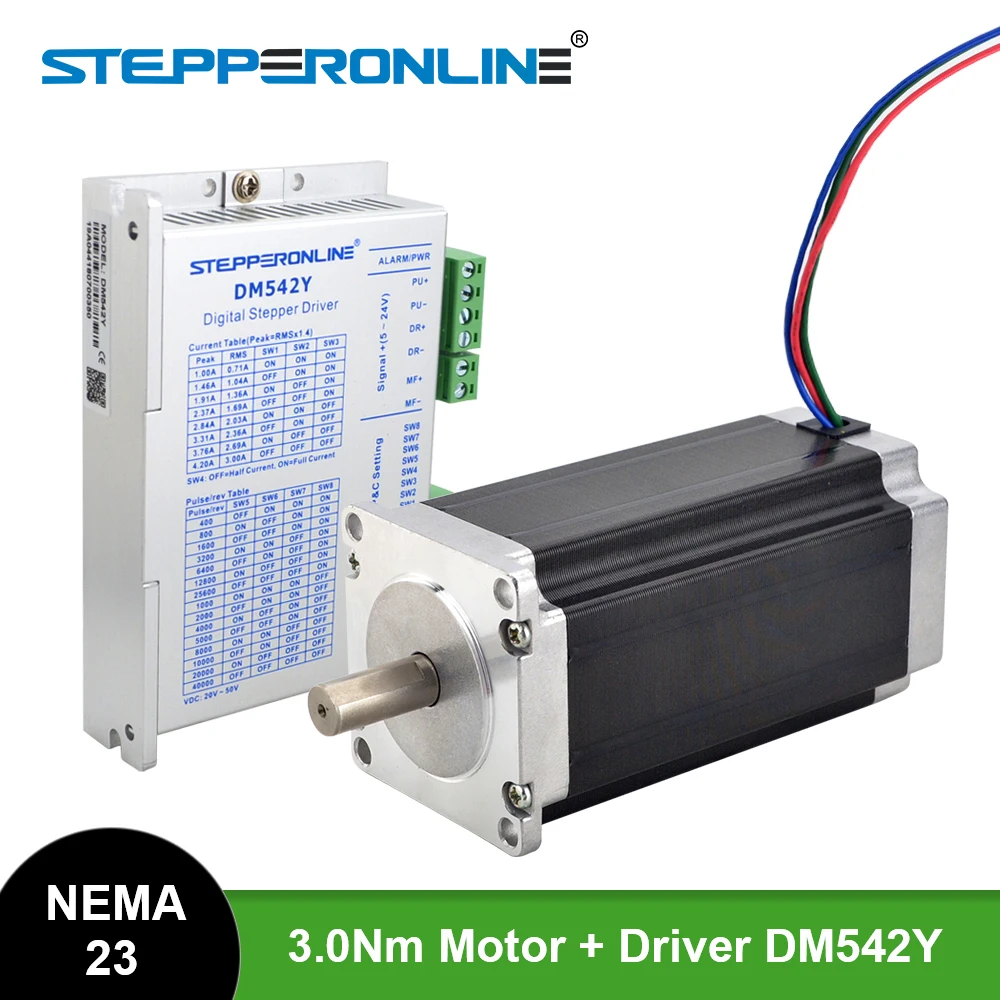

Шаговый двигатель Nema 23, 3 Нм 4,2 а, с шаговым драйвером DM542Y, комплект с ЧПУ для гравировально-фрезерного станка с ЧПУ

1 x Цифровой шаговый Драйвер серии Y 1,0-4.2A DC20V-50V для Nema 17, 23, 24 шагового двигателя

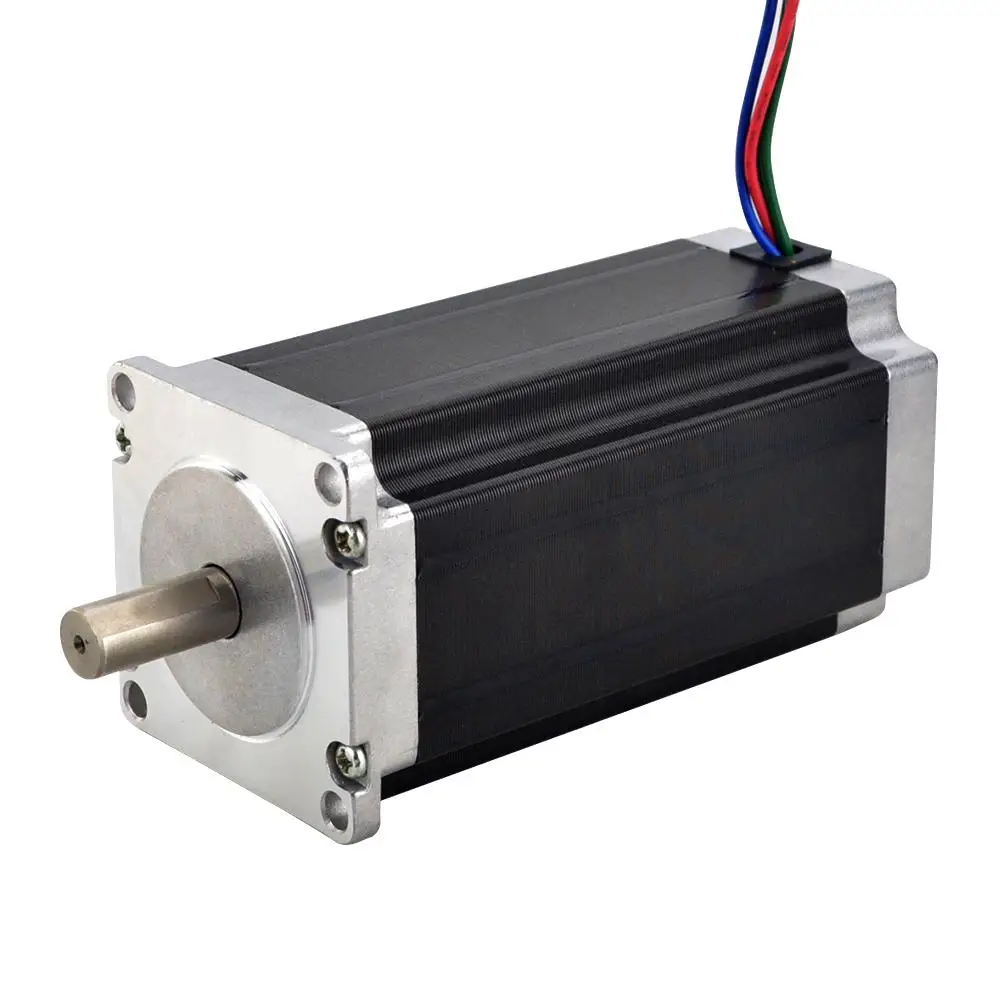

1 x Nema 23 шаговый двигатель биполярный 1.8deg 3,0 нм (425oz.in) 4.2A 57x57x113 мм 4 провода

Номер детали производителя: 23HE45-4204S

Количество фаз: 2

Угол поворота: 1,8 deg

Держательный крутящий момент: 3,0 нм (425oz. Нажмите на изображение для просмотра в полный размер дюйма)

Номинальный ток/фазу: 4,2 A

Фазовое сопротивление: 0,9 Ом ± 10%

Индуктивности: 3,8 mH ± 20%(1 кГц)

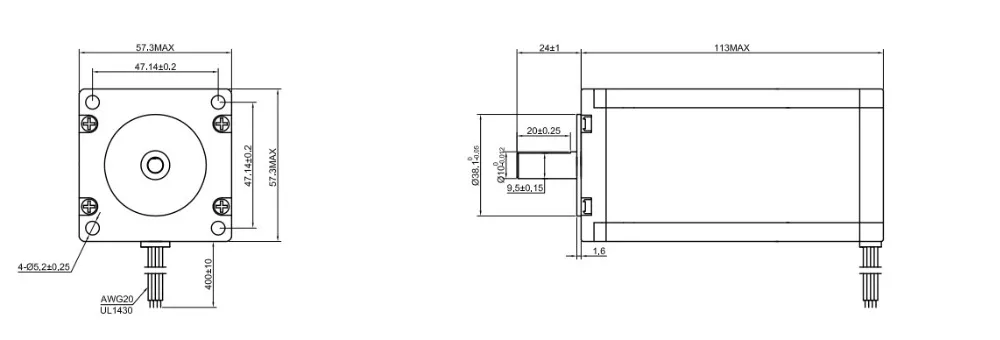

Размер оправы: 57x57 мм

Длина корпуса: 113 мм

Диаметр вала: Φ10 мм

Длина вала: 24 мм

Длина вала D-cut: 20 мм

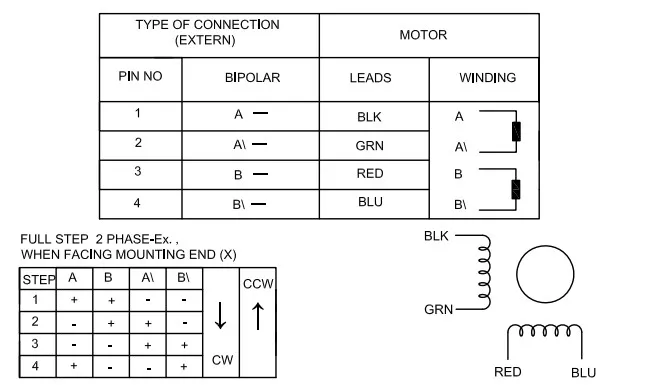

Количество проводов: 4

Длина свинца: 500 мм

Вес: 1,8 кг

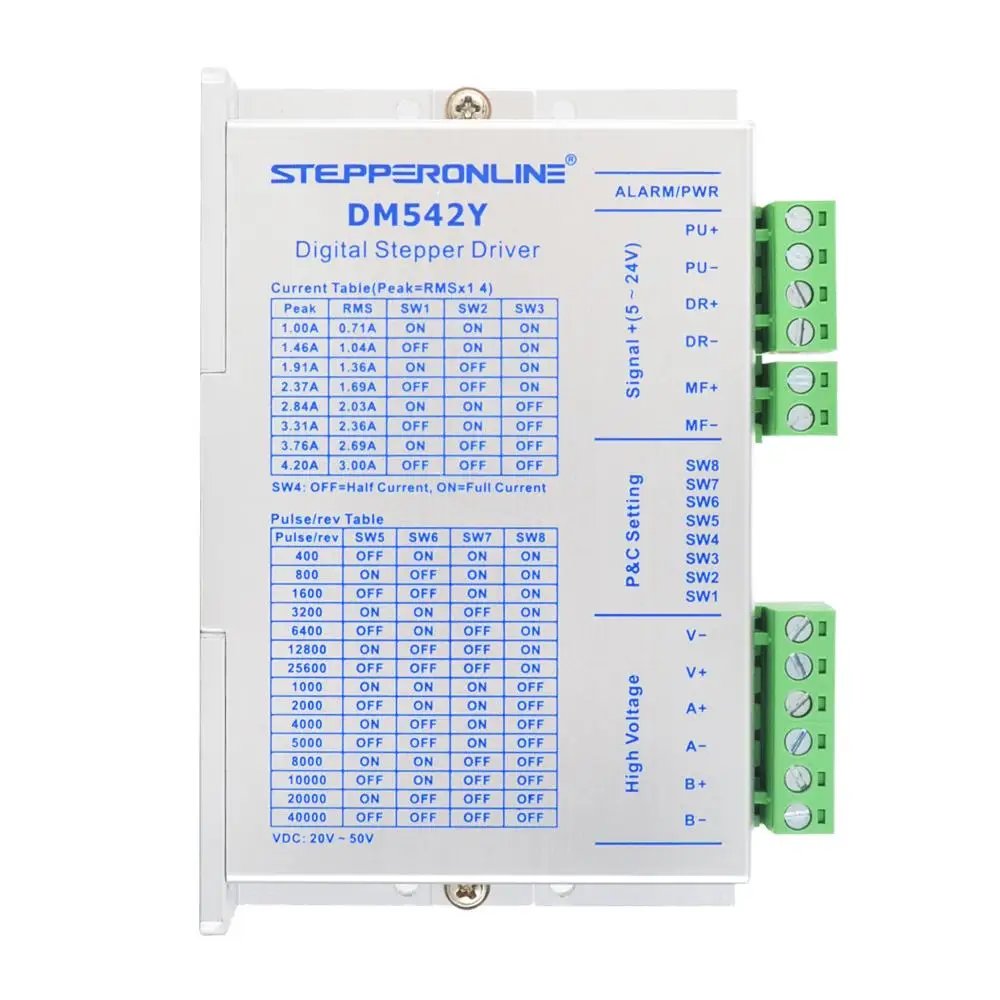

Выходной пиковый ток: 1,0-4,2 A (0,71 ~ 3.0RMS)

Вход Напряжение: DC20V ~ с алюминиевой крышкой, 50В

Ток логического сигнала: 7 - 15 мА (Типичный 10 мА)

Частота импульсного ввода: 0 - 200 кГц

Ширина импульса: 2,5 мкс

Сопротивление изоляции: 500 МОм

Охлаждение: Естественное охлаждение или принудительное охлаждение

Окружающая среда: Избегайте пыли, масляного тумана и коррозионных газов

Температура окружающей среды: 0 - 65 ℃

Влажность: 40% - 90% относительной влажности

Рабочая температура: 50 ℃ Макс.

Вибрация: 10-50 Гц/0,15 мм

Температура хранения: -20 - 65 ℃
