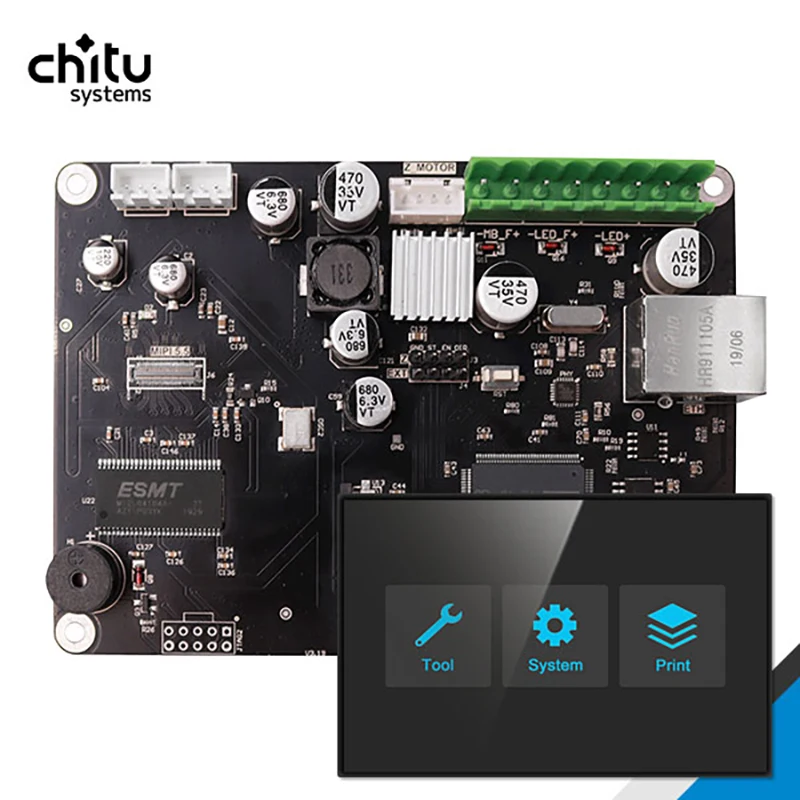

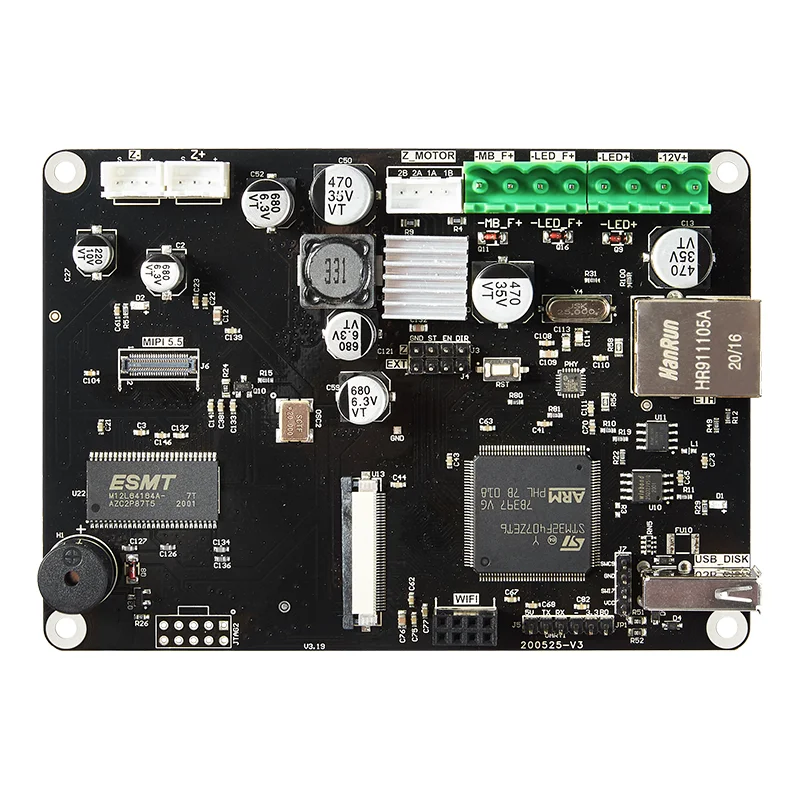

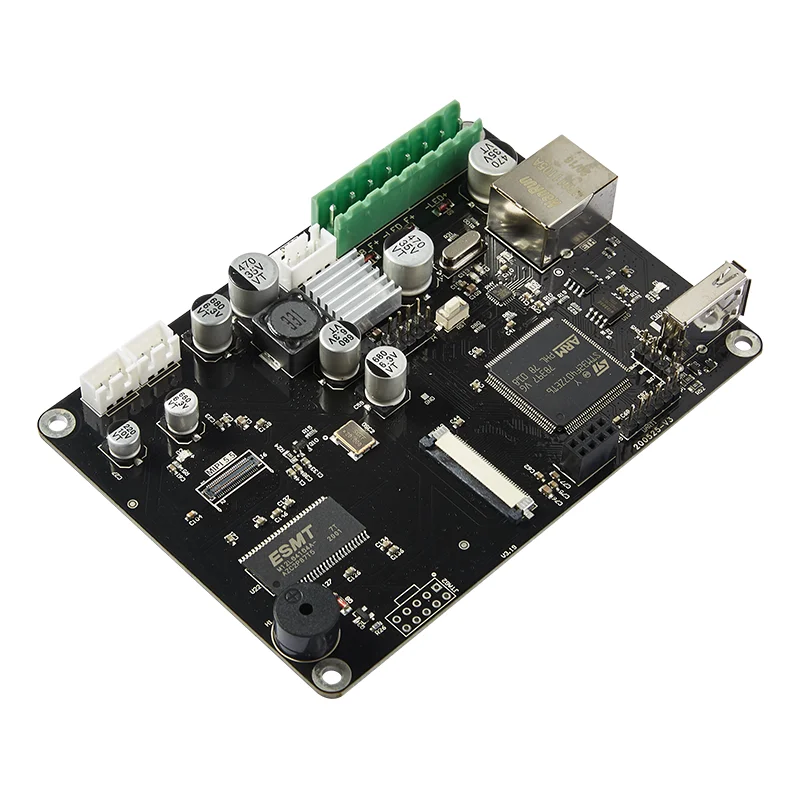

Плата контроллера ChiTu L V3 SLA, 32 бит, для ЖК-принтера, материнская плата Creality LD-002RPhoton

Плата контроллера SLA ChiTu L V3 для Creality LD-002R принтер с 32-битной системой ChiTu для LCD 3D принтера материнская плата

Параметры:

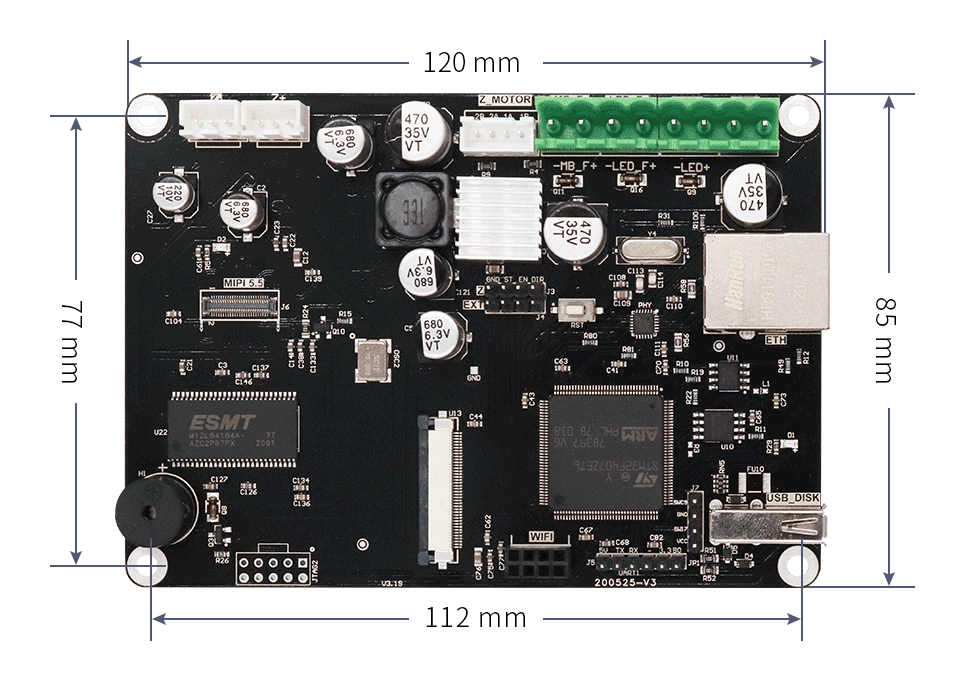

Размер материнской платы:120*85 мм

Микропроцессоры: STM32F407(168 Гц)

Входное напряжение:12 ~ 24V 5 ~ 15A

Драйвер двигателя:Allegro A4988(2 расширенного сигнала)

Цветной сенсорный экран:2,8/3,5/4,3/5,0 дюймов TFT цветной сенсорный экран

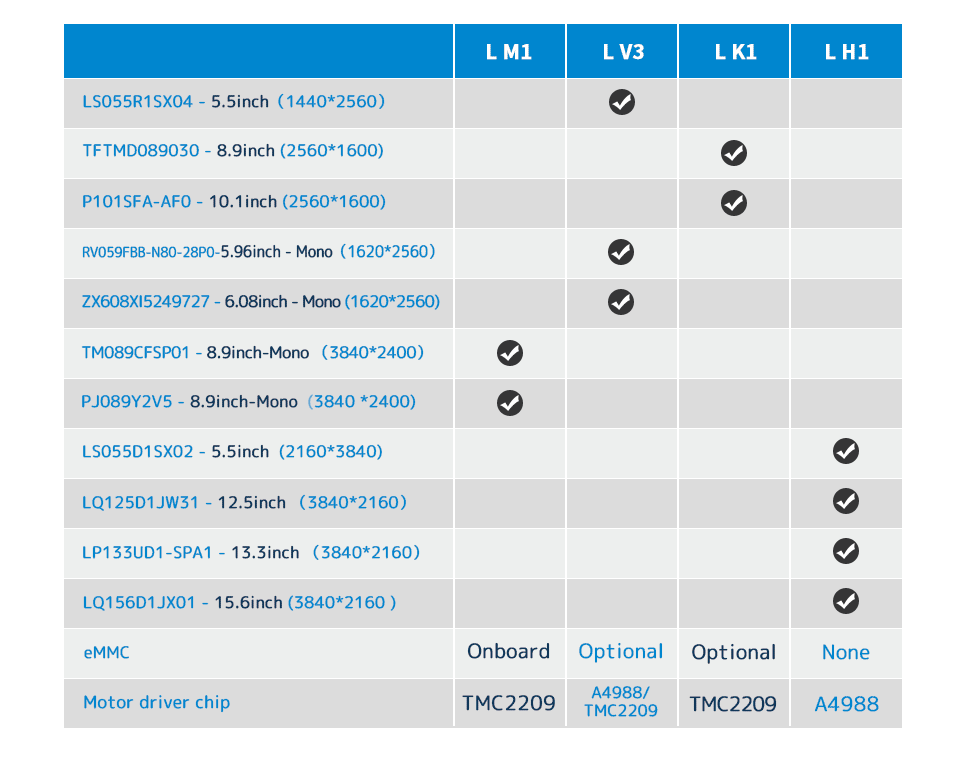

Поддерживаемый ЖК-экран:SHARP---LS055R1SX04---5.5 дюймовый ЖК-дисплей

Интерфейс передачи данных:U-диск, сетевой порт, WIFI

Поддерживаемый Формат файла:Ctb

Тип интерфейса:MIPI

Программное обеспечение ломтика:Хитубокс

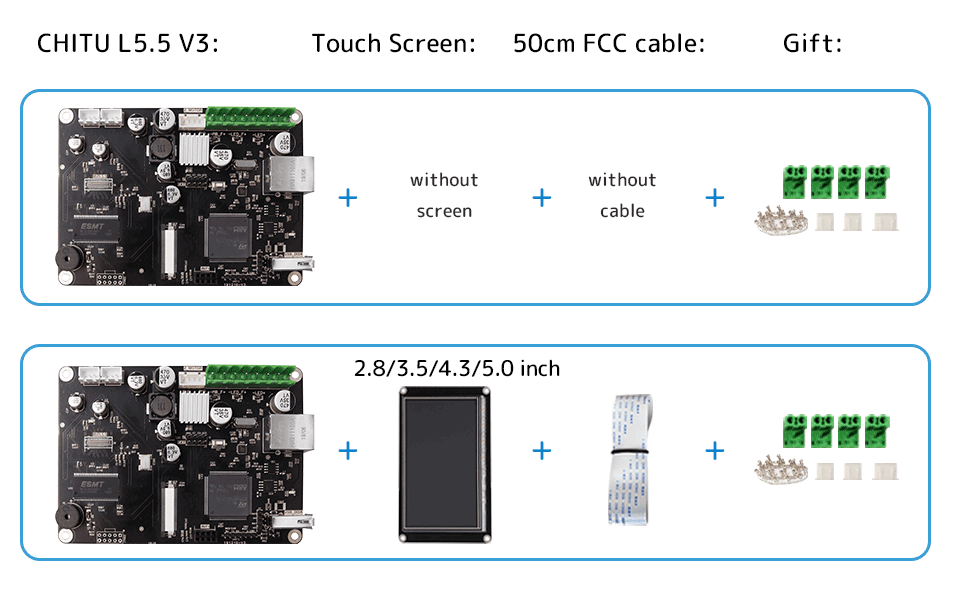

Список доставки:

1.Только плата:Плата контроллера + подарки

2. Плата контроллера + 2,8/3,5/4,3/5.0 сенсорный экран + 50 см FFC кабель + подарки

Меры предосторожности:

Примечание:

Сенсорный экран может использоваться только для платы ChiTu. Другие экраны могут не совпадать с контроллером ChiTuДоска.

Вариант цвета означает:Вариант прошивки ЖК-панели

Узнать больше:

Социальные группы:Добро пожаловать на нашГруппа Facebook. Поделитесь идеями.

Подробная информация:→Нажмите здесьДля загрузки прошивки

Уведомление

Установка источника питания:

Как показано ниже, подключите провод питания с-12 В/24 В + портом.

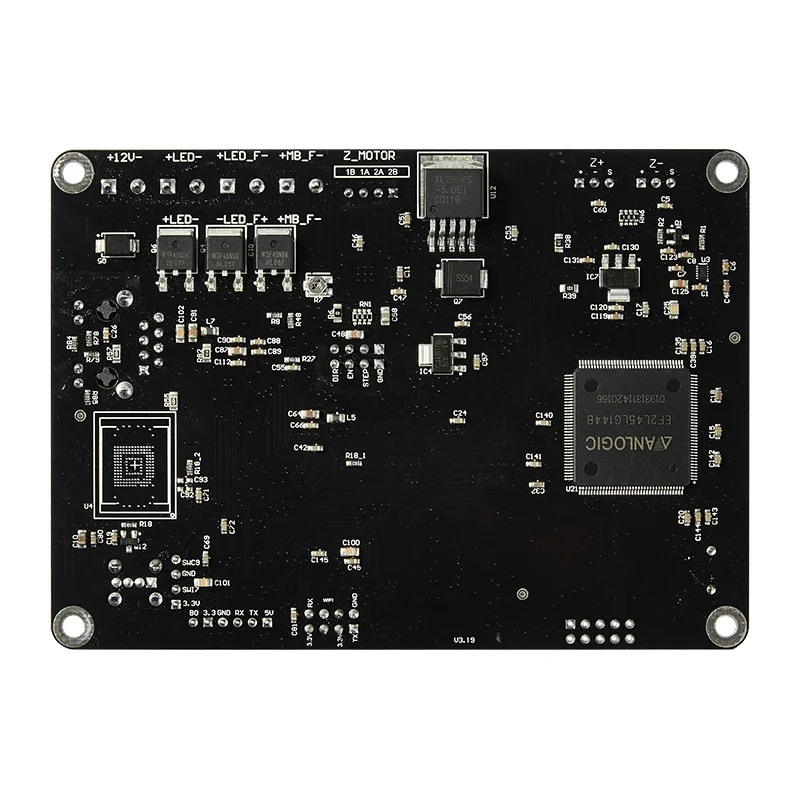

Как показано ниже, стрелка показывает, где находится-12 В/24 В + на плате

Обратите внимание: обратное соединение положительных и отрицательных полюсов приведет к повреждению материнской платы!

Вы можетеНажмите здесьЧтобы узнать разницу между моно LCD и RGB LCD.

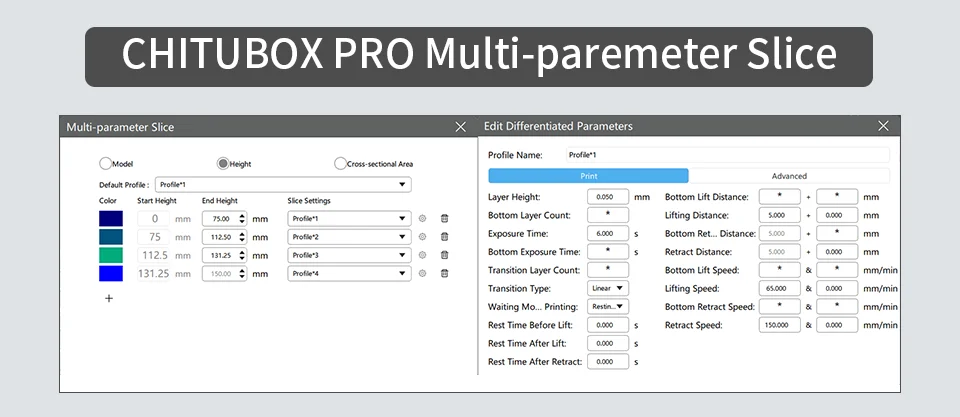

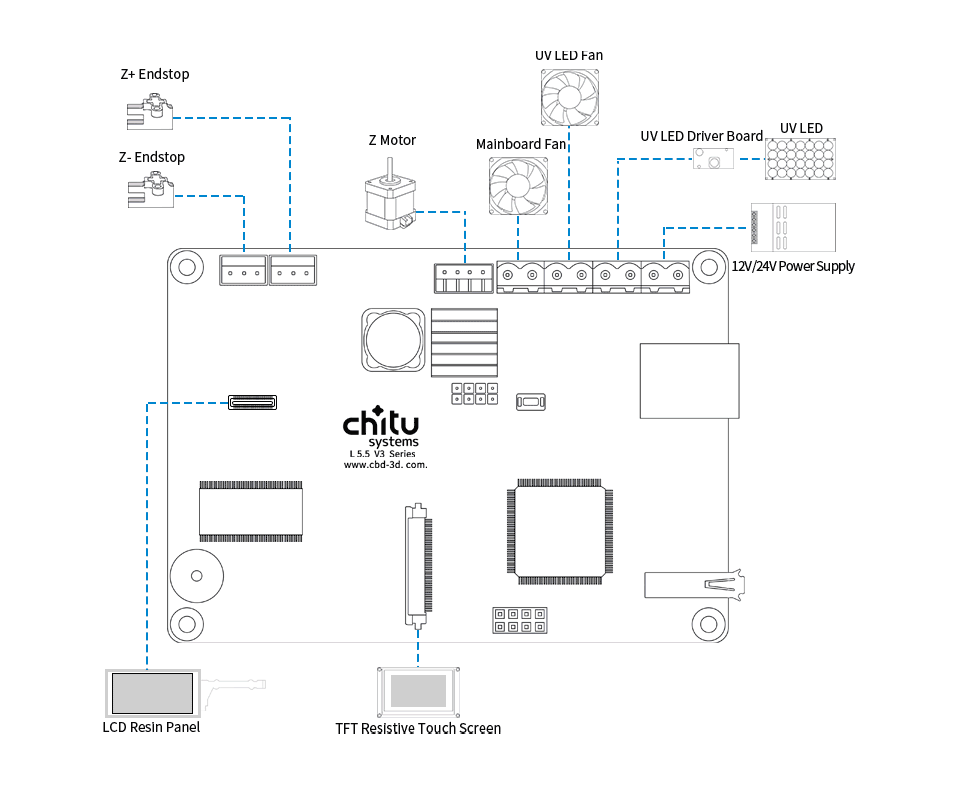

Схема подключения:Материнская плата ChiTu поддерживает. Ctb формат файла, который может использоваться с функцией нарезки нескольких параметров CHITUBOX PRO.

Список доставки:

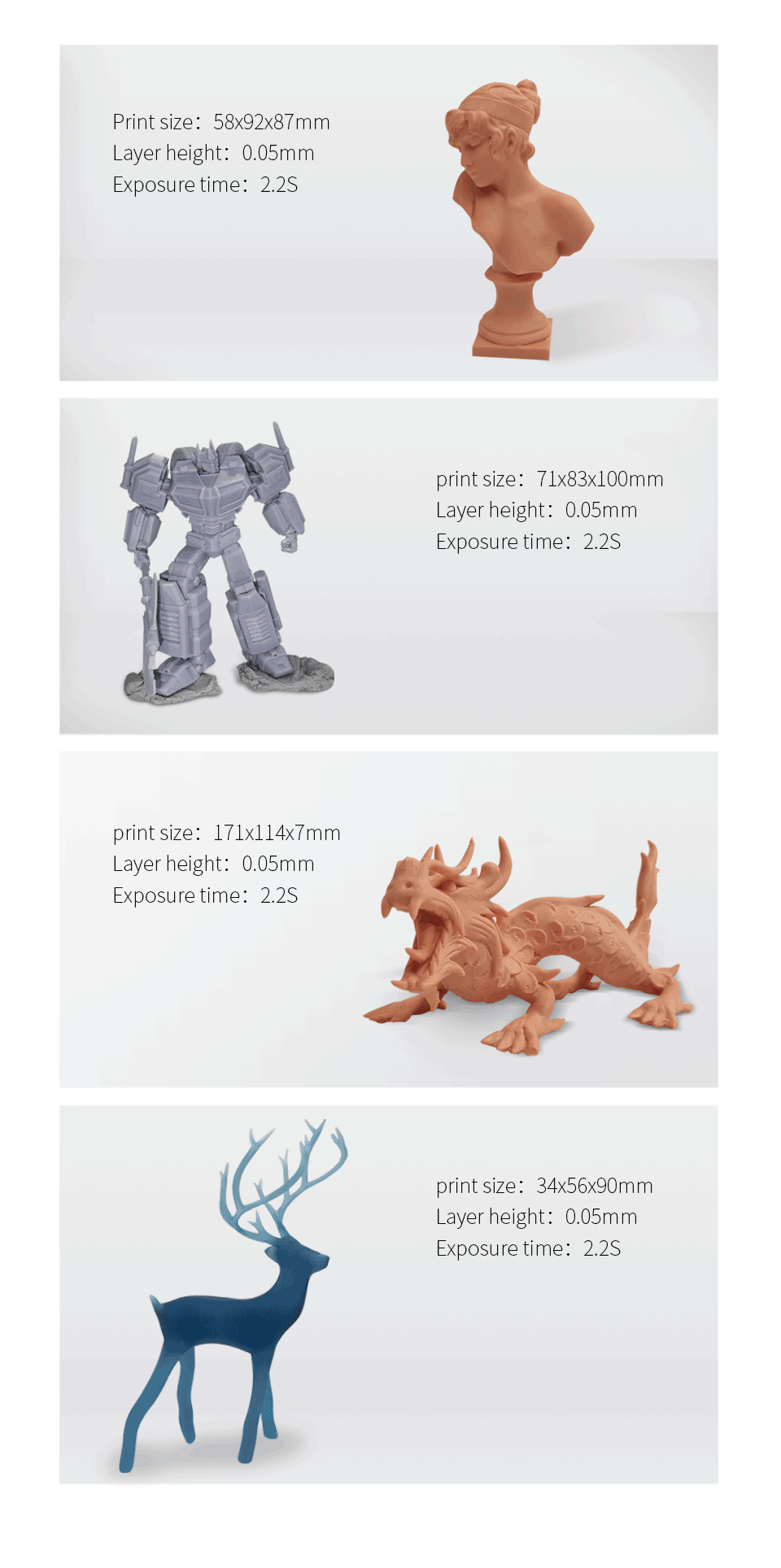

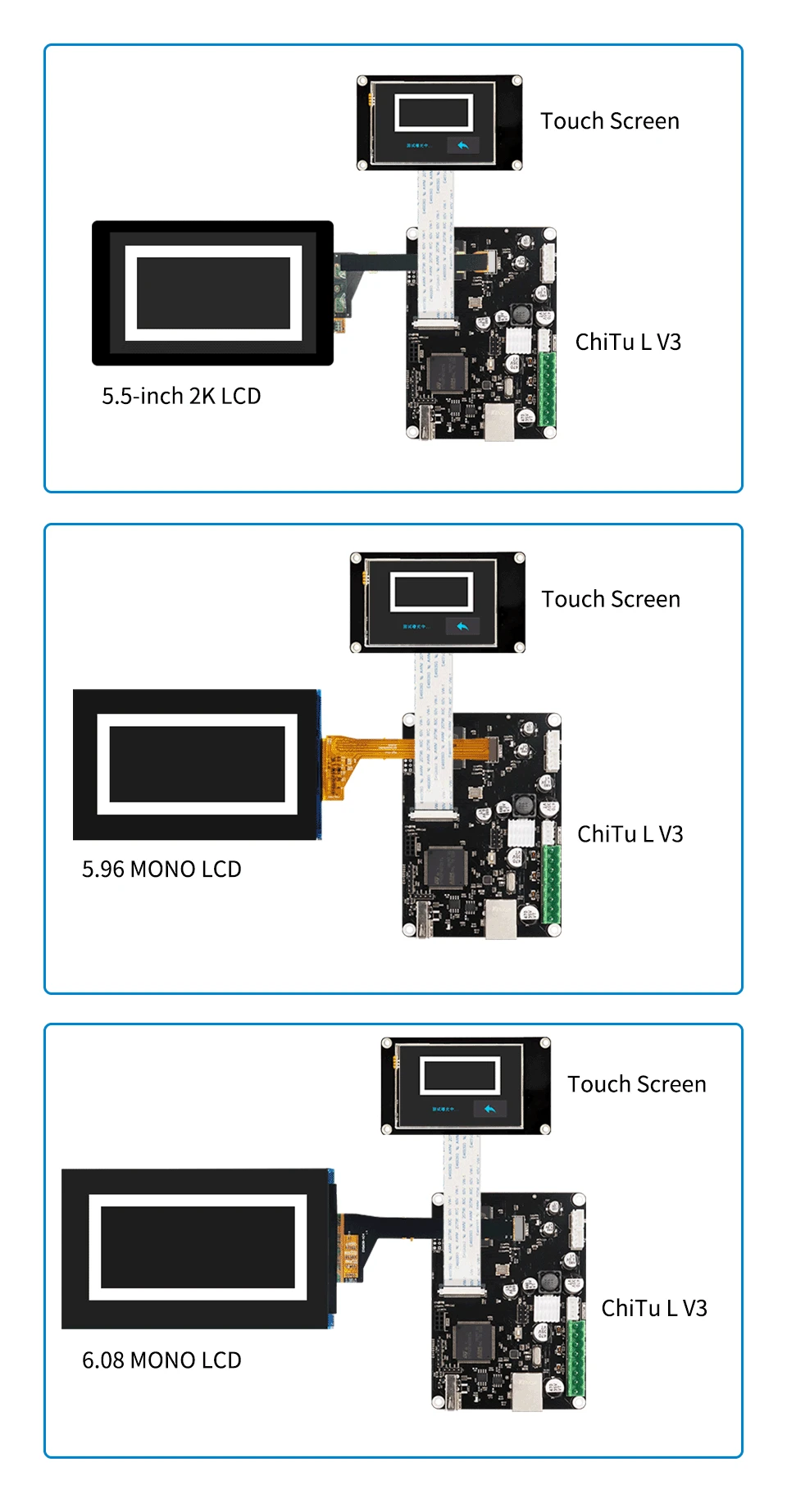

Дисплей модели:
