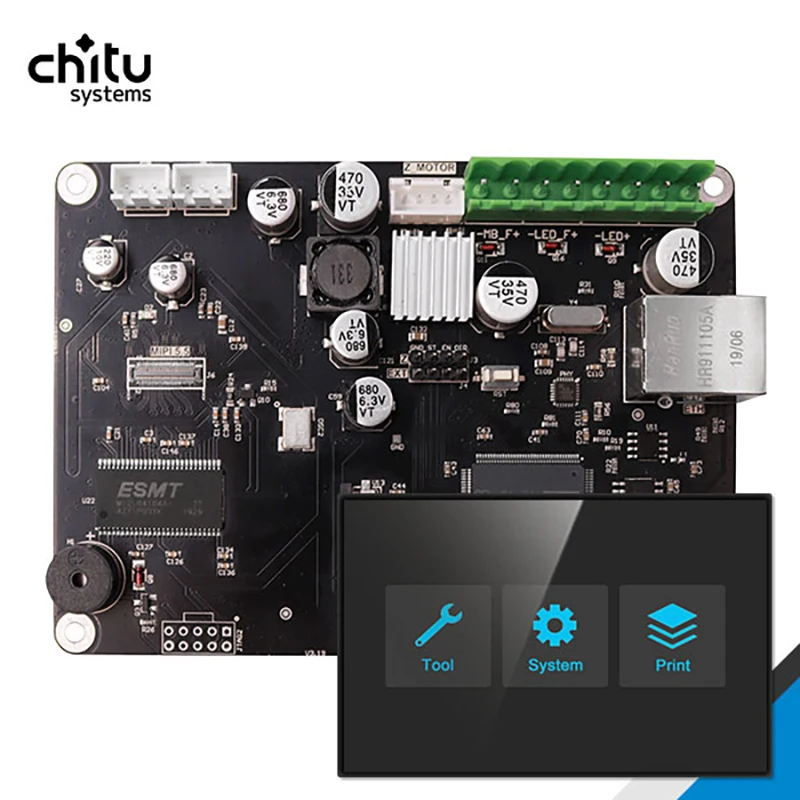

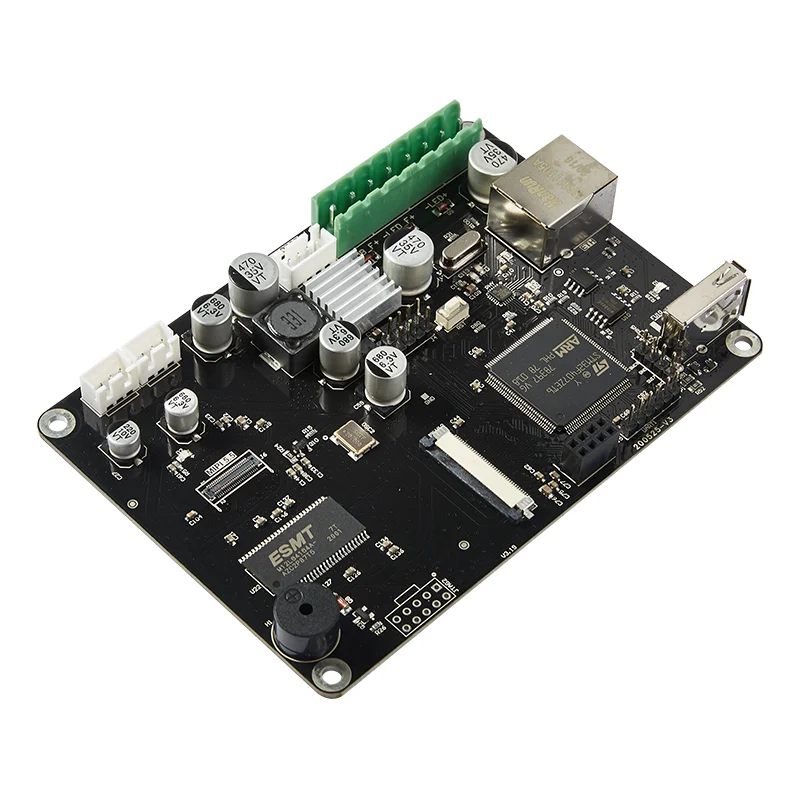

Плата для 3D-принтера ChiTu L V3, ЖКmSLA, TMC2209, 32 бит

SLA контроллер BoardChiTu L V3For Creality LD-002R принтер с 32-битной системой ChiTu ForLCD3D материнская плата принтера

Параметры:

Размер материнской платы:120*85 мм

Микропроцессоры: STM32F407(168 Гц)

Входное напряжение:12 ~ 24V 5 ~ 15A

Драйвер двигателя:Allegro A4988(2 расширенного сигнала)

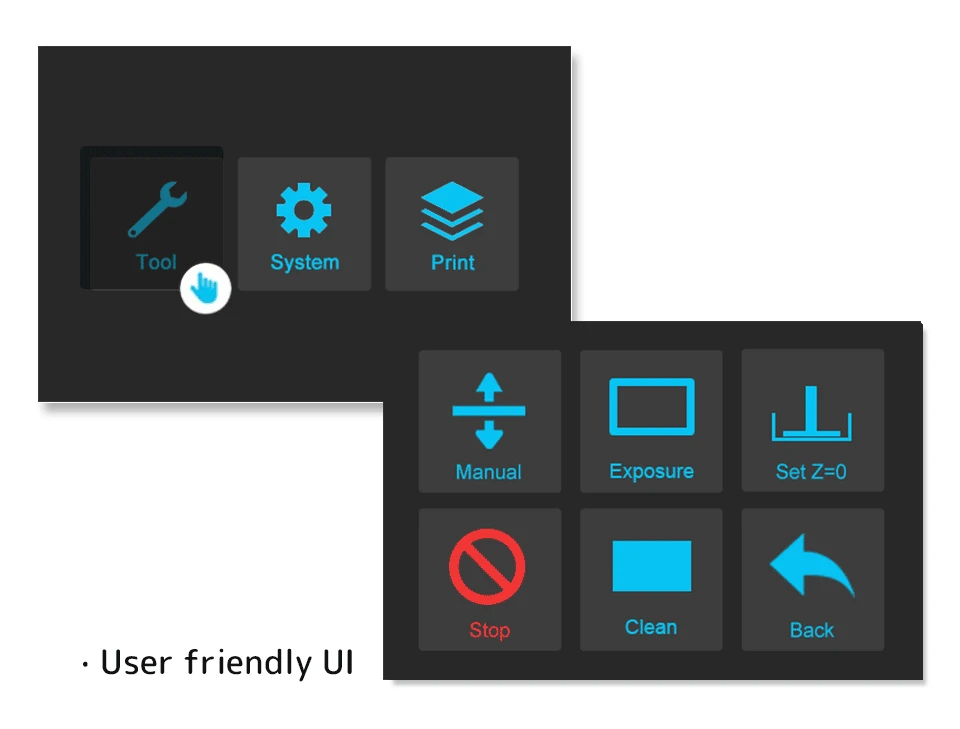

Цветной сенсорный экран:2,8/3,5/4,3/5,0 дюймов TFT цветной сенсорный экран

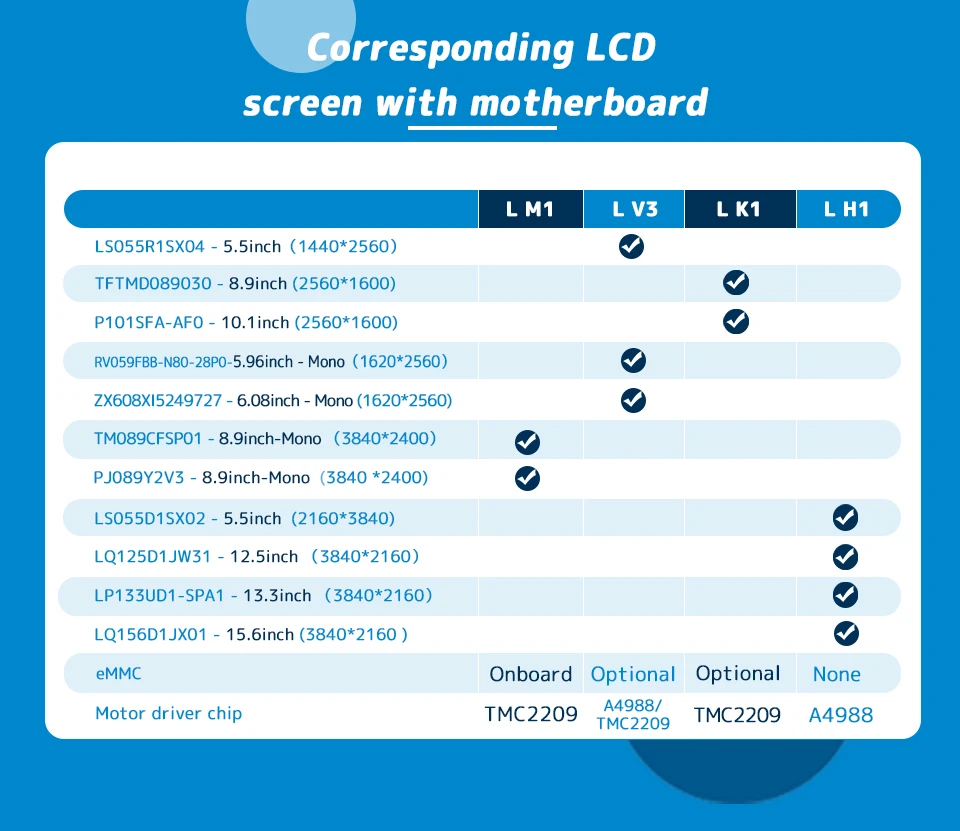

Поддерживаемый ЖК-экран:SHARP---LS055R1SX04---5.5 дюймовый ЖК-дисплей

Интерфейс передачи данных:U-диск, сетевой порт, WIFI

Поддерживаемый Формат файла: ctb

Тип интерфейса: MIPI

Программное обеспечение ломтика: CHITUBOX

Список доставки:

1.Только плата:Плата контроллера + подарки

2. Плата контроллера + 2,8/3,5/4,3/5.0 сенсорный экран + 50 см FFC кабель + подарки

Меры предосторожности:

Примечание:

Сенсорный экран может использоваться только для платы ChiTu. Другие экраны могут не совпадать с контроллером ChiTuДоска.

Вариант цвета означает:Вариант прошивки ЖК-панели

Узнать больше:

Социальные группы:Добро пожаловать на нашГруппа Facebook. Поделитесь идеями.

Скачать:→Support5.5 дюймовSharp04-LS055R1SX04RGB ЖК-панель из смолы→ПрошивкаСкачать

→Поддержка6,08 дюймаDXQ608-X04МоноЖК-панель из смолы→ПрошивкаСкачать

→Поддержка5,96 дюймаDUOBOND RV059FBB-N80 MONOЖК-панель из смолы→ПрошивкаСкачать

Уведомление

Установка источника питания:

Как показано ниже, подключите провод питания с-12 В/24 В + портом.

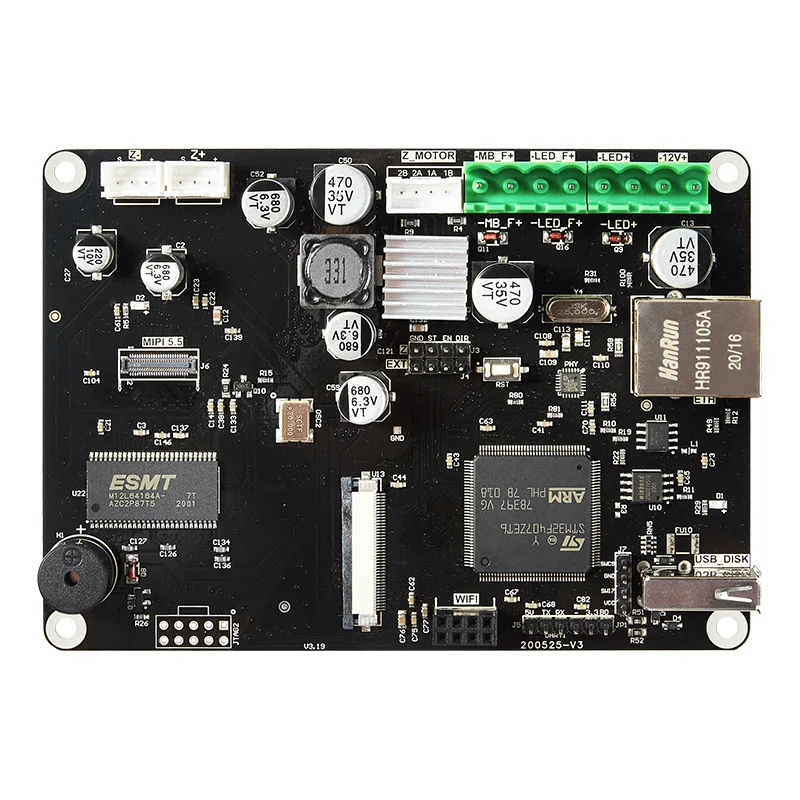

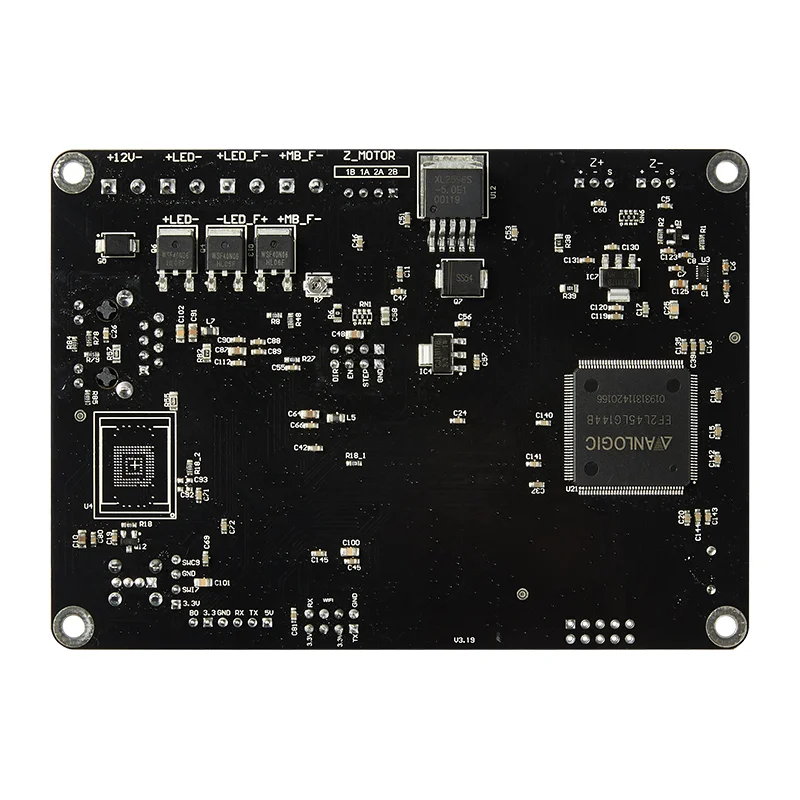

Как показано ниже, стрелка показывает, где находится-12 В/24 В + на плате

Обратите внимание: обратное соединение положительных и отрицательных полюсов приведет к повреждению материнской платы!

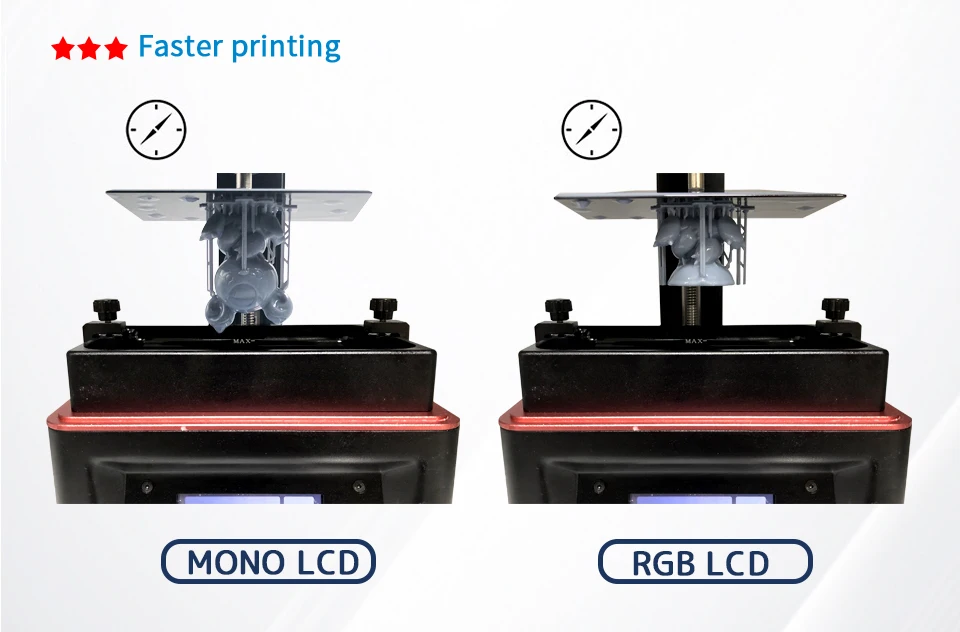

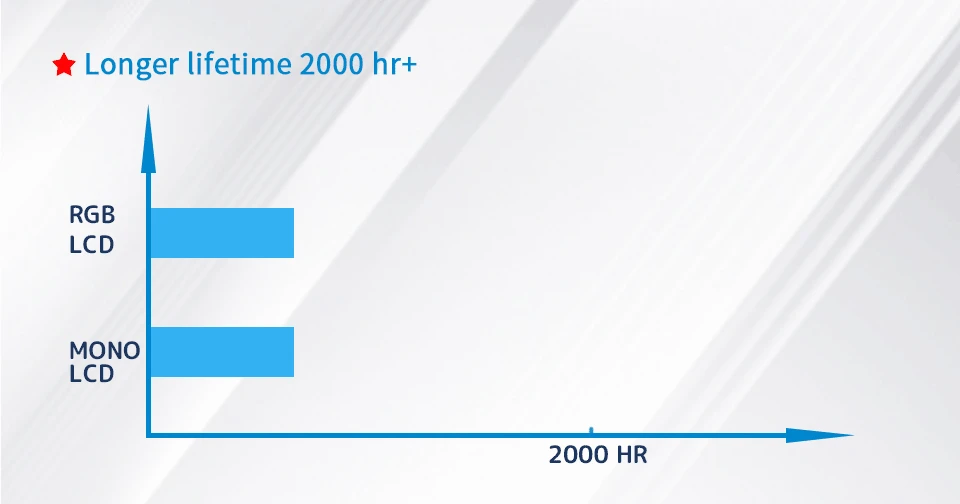

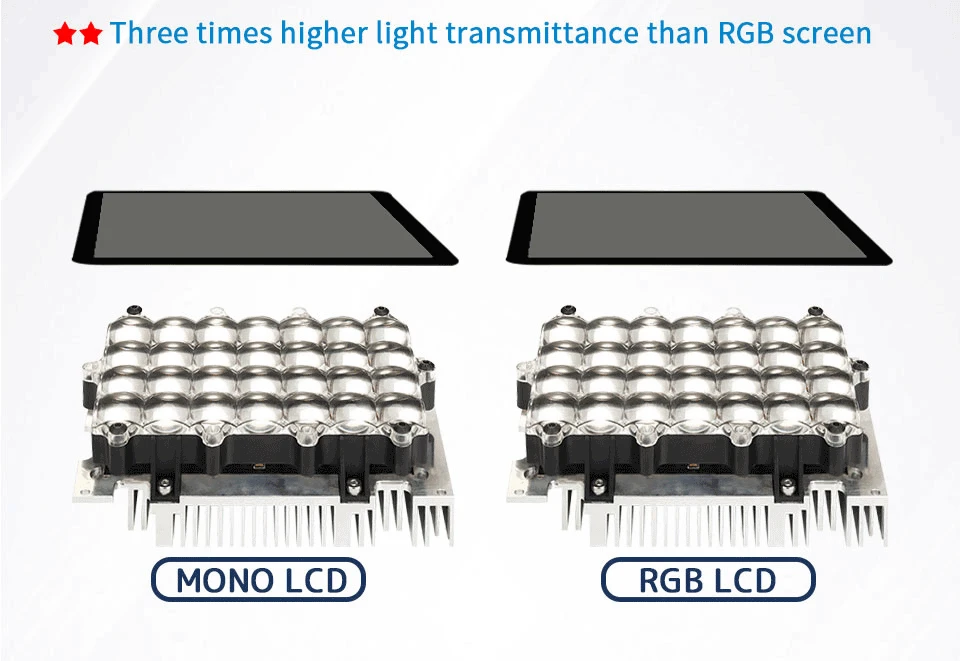

Вы также можетеНажмите здесьЧтобы узнать разницу между моно LCD и RGB LCD.

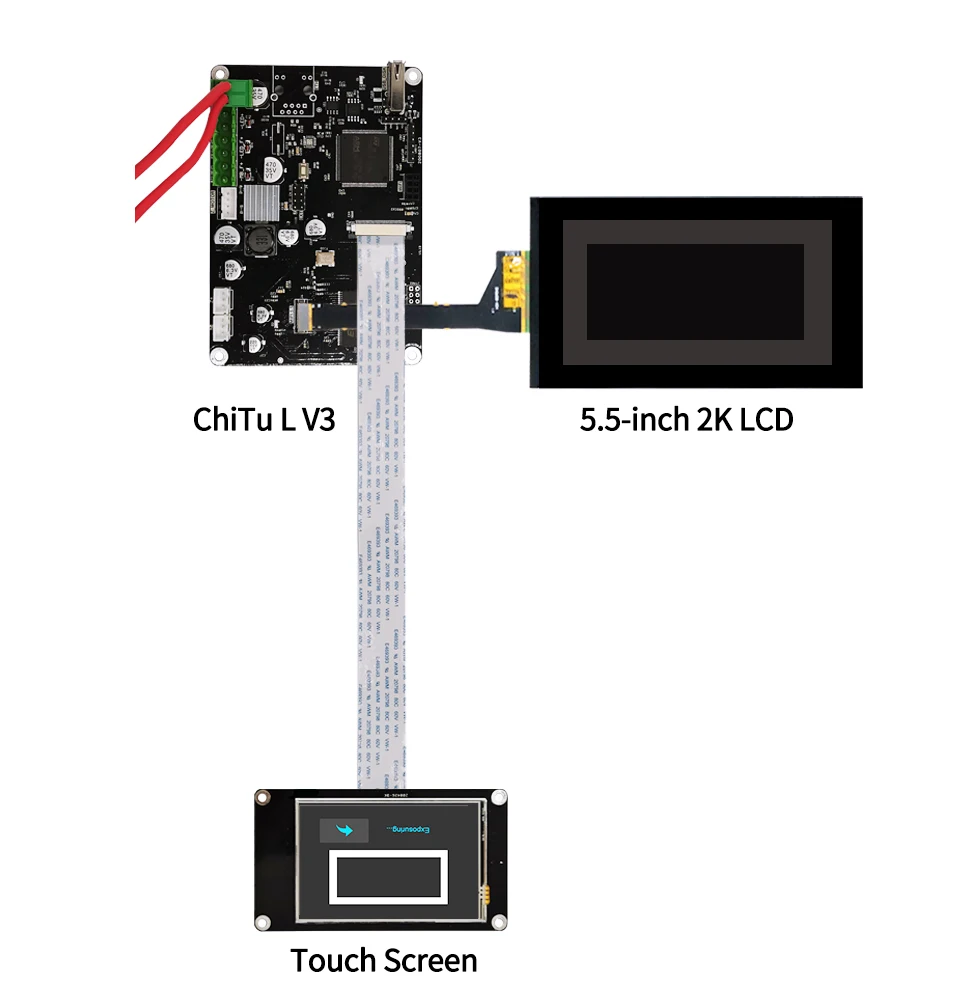

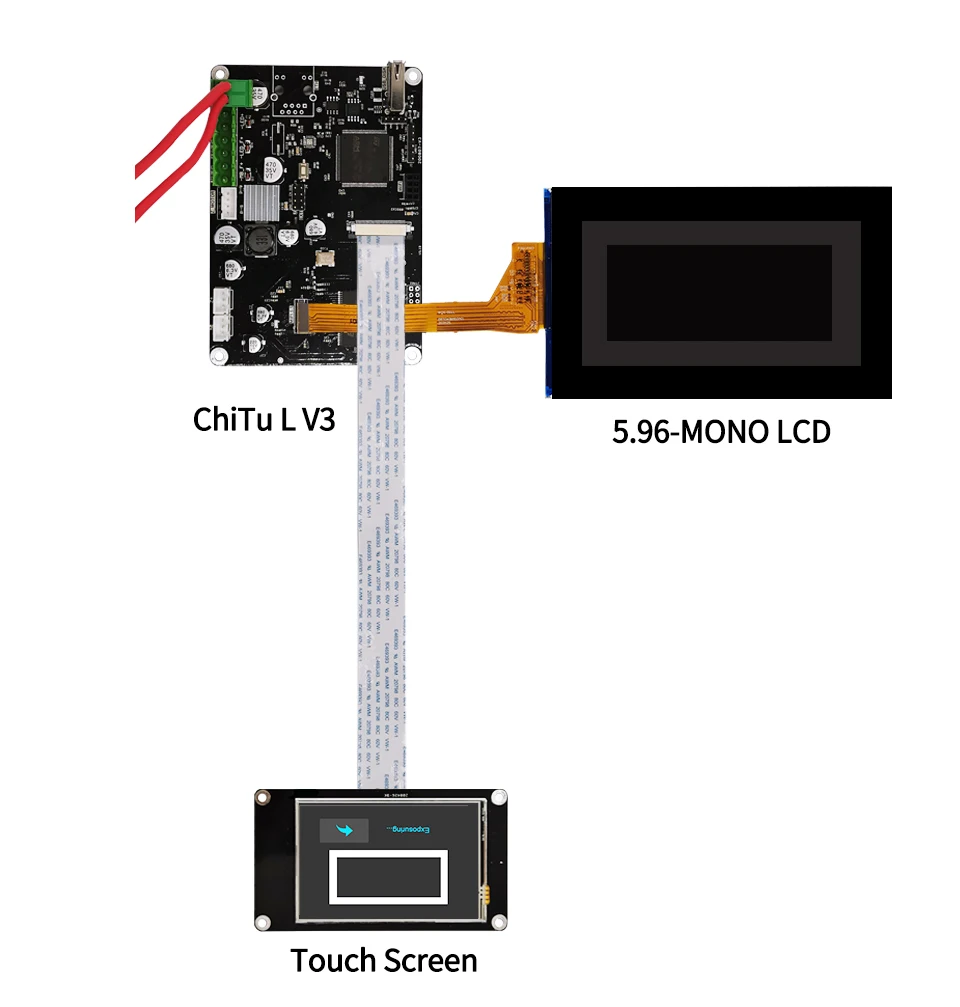

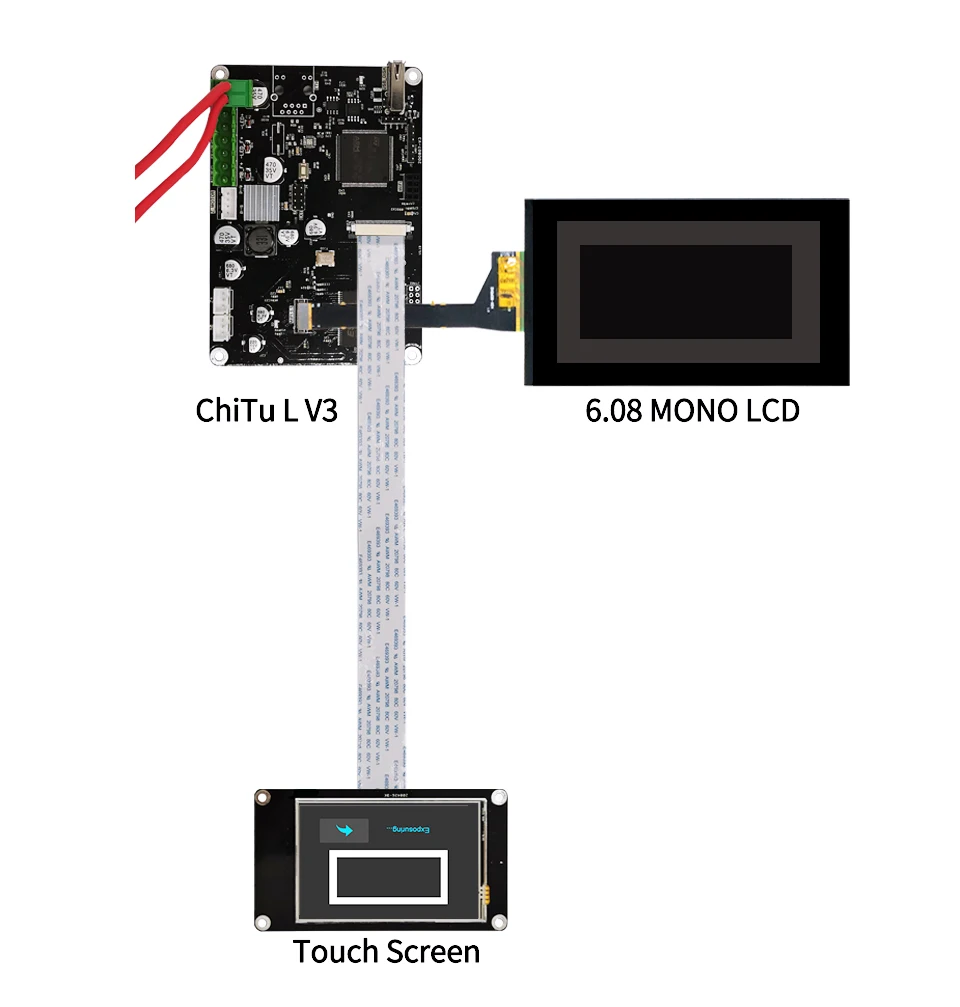

Схема подключения:
