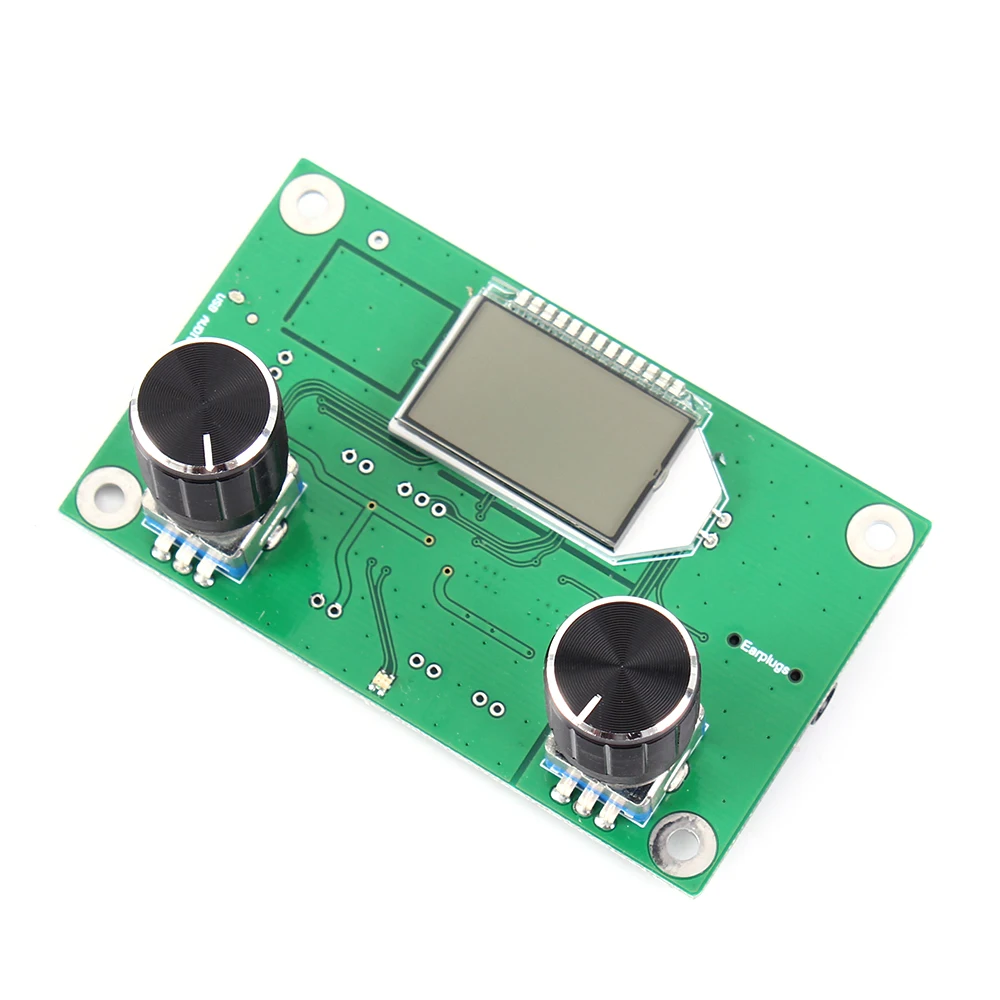

Модуль приемника FM-радио с ЖК-дисплеем, модулятор частоты, плата приема стереосигнала, печатная плата с глушителем, постоянный ток 3-5 В

1. Введение

Этот FM стерео цифровой модуль радиосвязи имеет встроенный DSP цифровой обработки шума. Когда нет сигнала, он автоматически отключится и избавится от шума традиционного fm-радио.

2.Параметр

Нет.

Параметр

Значение

1

Выходная мощность

500 мВт (приводной наушник), 3Wx2 (привод рога)

2

Частотный диапазон

50 Гц-18 кГц

3

Диапазон приема частот

87,0 МГц-108,0 МГц

4

Эквивалентный уровень шума

Более 30 дБ

5

Напряжение источника питания

3,0 V-5,0 V

6

Ток источника питания

1000 мА при максимальной громкости,60 мА при минимальном объеме (только для справки)

7

Звуковая дорожка

Стерео

3. Обратите внимание:

1>. Напряжение источника питания строго запрещено превышать диапазон напряжения источника питания этого модуля.

2>. Не прикасайтесь к задней части модуля при работе, чтобы не повлиять на нормальную работу этого модуля или вызвать сгорание короткого замыкания.

4. Характеристика

1>. Усовершенствованная технология обработки цифрового аудио сигнала (DSP) и FM фазовая модуляция петли (PLL) делают качество звука более реалистичным, более стабильной работой и длительной рабочей частотой без отклонения.

2>. ЖК-дисплей более интуитивно понятный и точный, с чрезвычайно низким энергопотреблением и минимальными помехами.

3>. 30 цифровых регулировки громкости, с кнопками, просты в эксплуатации.

4>. Автоматическое хранение данных перед выключением питания.

5>. Автоматический Переключатель выхода динамика/наушников.

6>. Кварцевая кристальная стабильная частота, частота приема изменения температуры, больше не дрейфует.

7>. Он использует Профессиональное аудио DSP для анализа и обработки звукового сигнала и автоматически отключит звук, когда нет сигнала или слабый сигнал.

8>. Он использует инкрементный цифровой роторный кодер для регулировки громкости и частоты, использование ощущения хорошее, точность позиционирования, стабильный и прочный, вращение на 360 ° без слепого угла.

9> поддержка последовательного управления связью, доступный компьютер или MCU и другие устройства с последовательными портами для управления всеми функциями модуля.

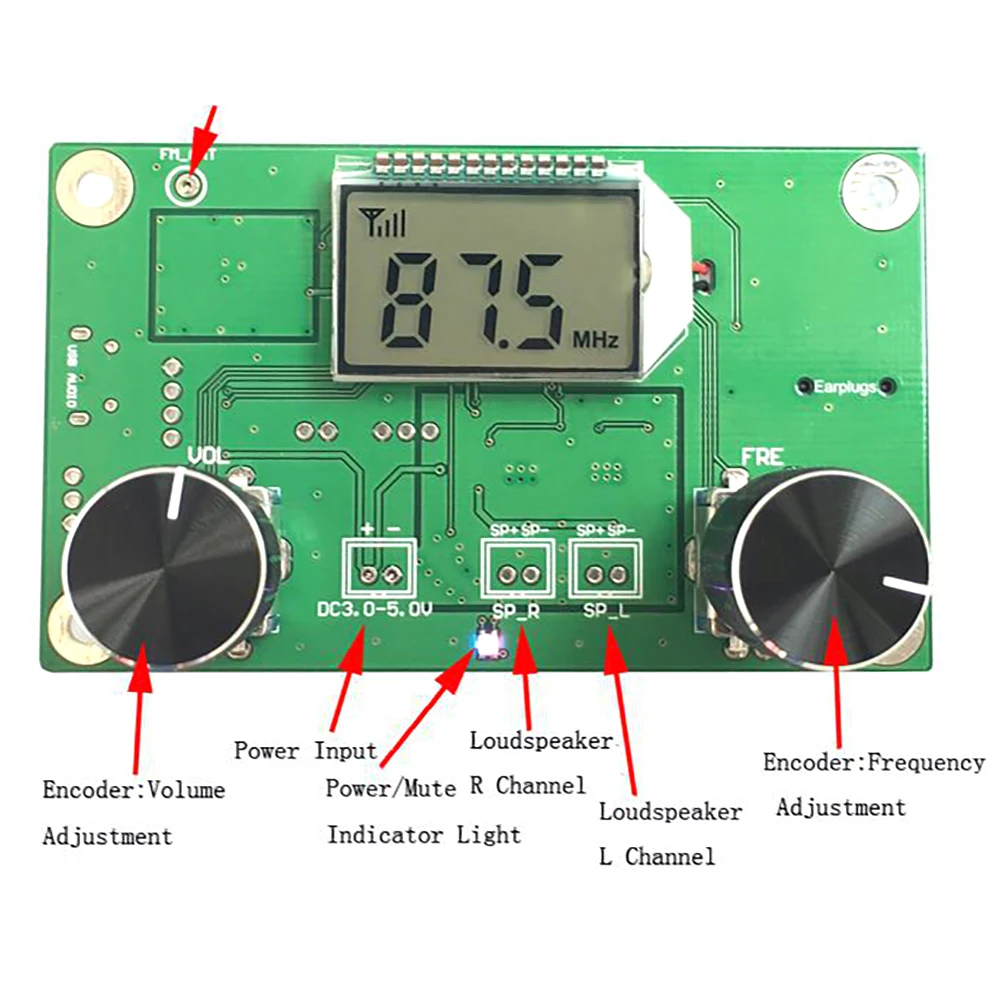

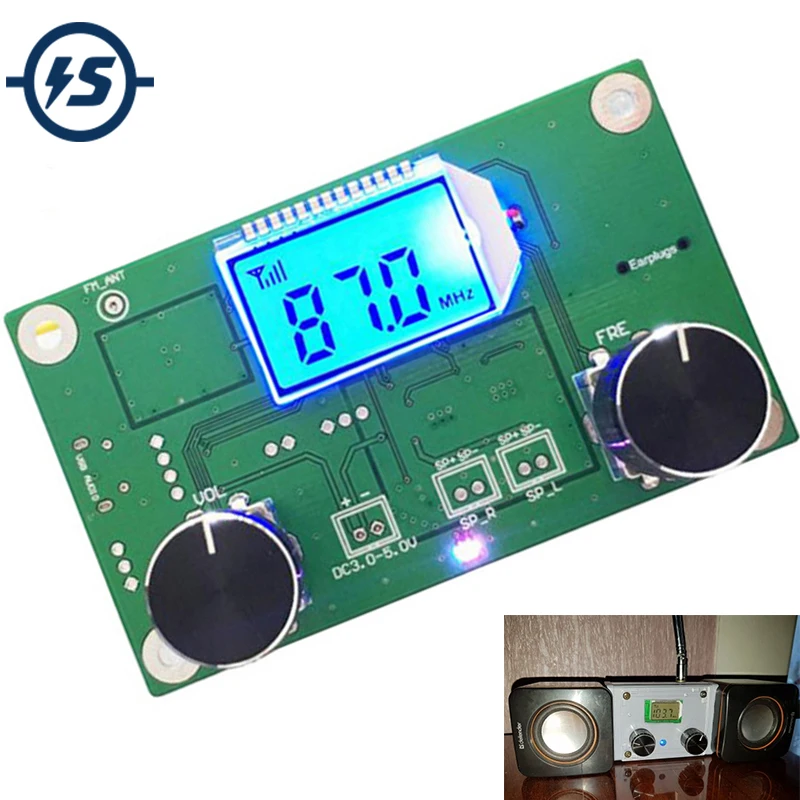

5. Инструкция

1>. Источник питания

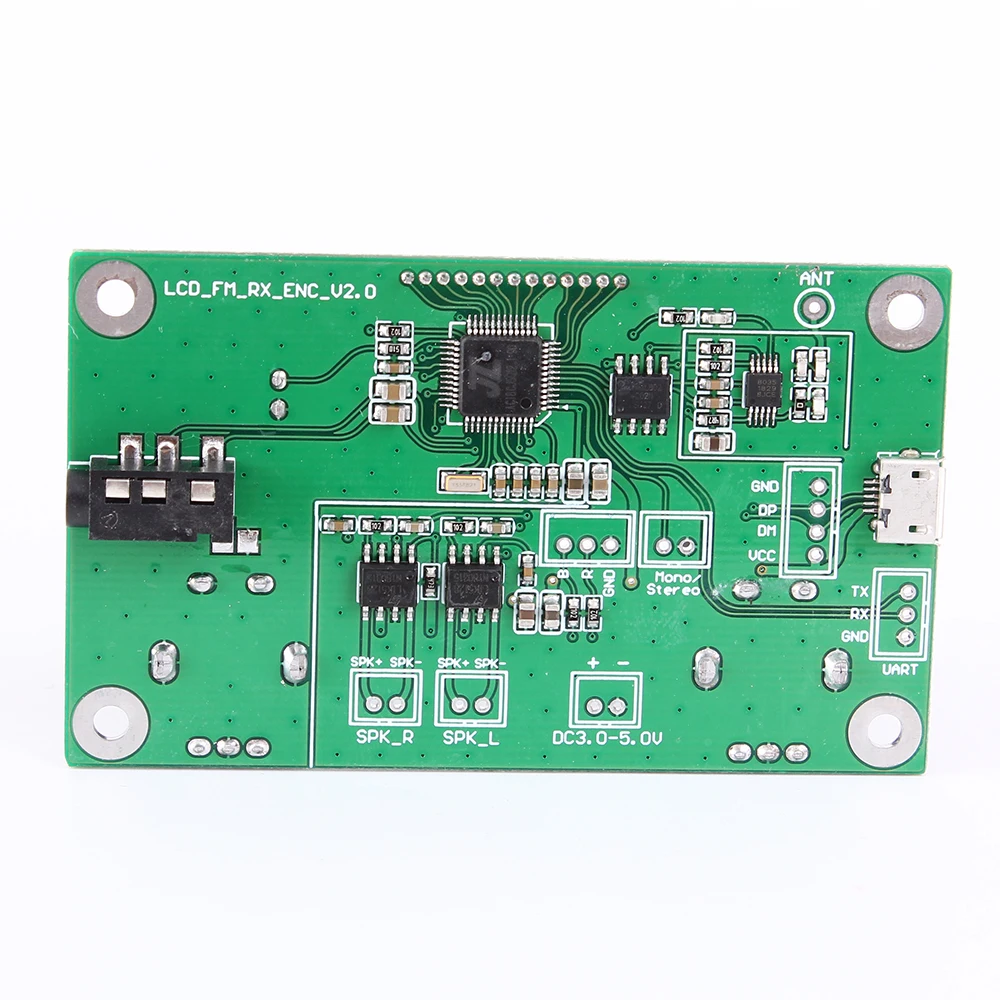

Модуль соответствующего порта (отмечен на печатной плате).

«-» И «+» являются анодом и катодом питания (батареи). Источник питания рекомендуется для аккумулятора или другого стабилизированного источника питания. Вы не можете использовать источник питания без фильтра (например, мобильный телефон, мобильный источник питания и другие импульсные источники питания), в противном случае помехи, вызванные источником питания, повлияют на нормальную работу этого модуля. Нормальное рабочее напряжение данного модуля составляет 3,0-5,0 V не должно превышать этого диапазона. При максимальной громкости модуля максимальный ток источника питания составляет около 1 А, что требует от аккумулятора выхода достаточного тока.

2>. Антенна

Порт FM_ANT используется для подключения fm-антенны. Чтобы лучше получить fm-сигнал, рекомендуется удлинить антенну длиной 75 см.

3>. Выход гарнитуры/динамика

Этот модуль оснащен 3WX2 канальным аудиоусилителем. Если требуется звуковой сигнал, обратитесь к порту динамика. Рекомендуется использовать колонки 4 Ω / 3 w. Если гарнитура вставлена, аудио автоматически переключится на канал наушников, а канал динамика будет автоматически закрыт.

4>. Объем

Поверните кодировщик VOL для регулировки громкости, в то время как ЖК-экран отображает громкость серии.

5>. Регулирование частоты

Поверните энкодер FRE, чтобы настроить частоту приема, в то время как ЖК-экран отображает частоту тока, и нажмите ручку энкодера на немой/немой переключатель.

6>. Бесшумный

Нажмите кнопку VOL, чтобы выключить кнопку mute/non-mute.

7>. Переключатель AMCAP

Длительное нажатие на ручку FRE для включения или выключения AMCAP, подзаголовок ЖК-дисплея означает включение AMCAP, а выключение означает выключение AMCAP.

8>. Пороговая Регулировка AMCAP (когда переключатель AMCAP включен)

Короткое нажатие ручки FRE на интерфейс регулировки порога AMCAP, вы можете отрегулировать порог движения AMCAP в соответствии с конкретной ситуацией использования. Диапазон регулировки 0-20. Чем выше значение, тем выше порог, тем легче слабый сигнал будет молчать. И наоборот.

9>. Последовательный порт (без контроля последовательного порта)

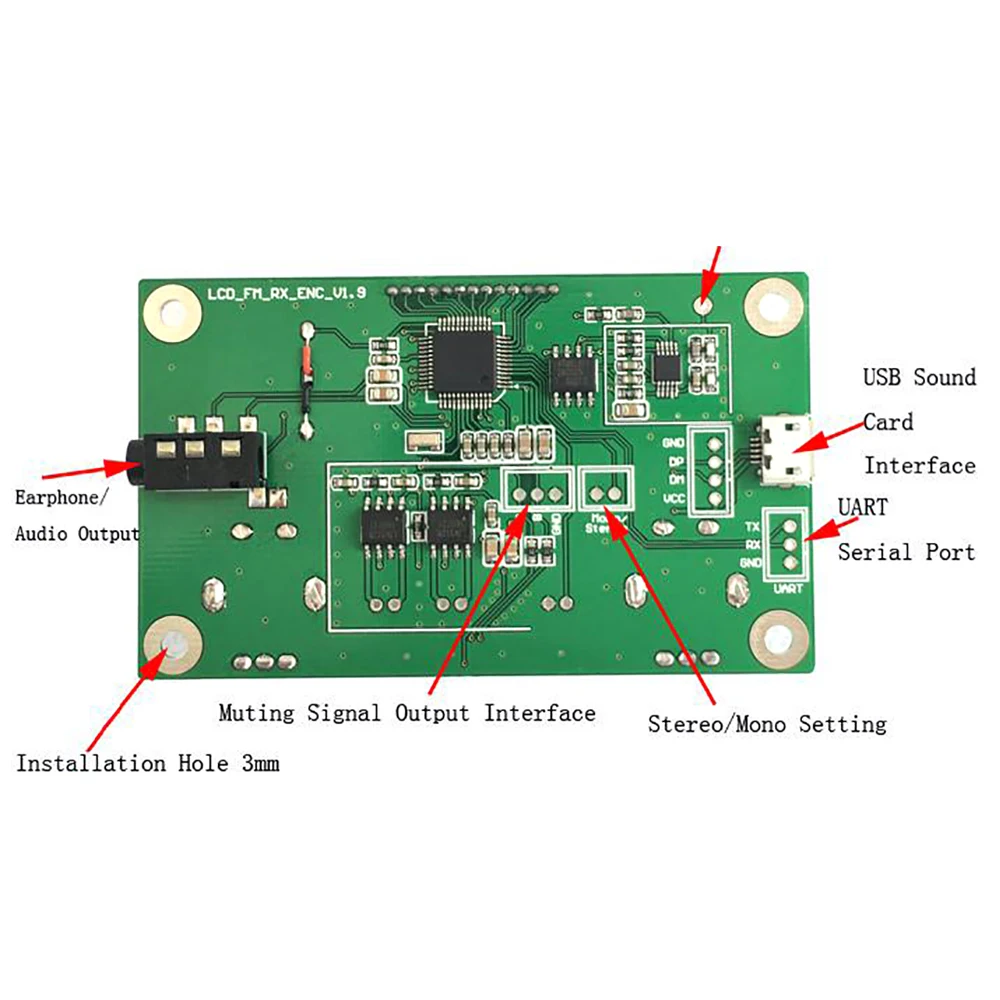

Модуль предназначен для контроля последовательного порта уровня TTL. Последовательный порт TTL и этот модуль связи необходимо подключить модуль UART_RX, UART_TX и GND (соответствующее положение PCB отмечен). Вы можете использовать внешний MCU или Серийный порт компьютера для отправки функций модуля управления командой. Примечание: поскольку последовательный порт компьютера не является уровнем TTL, подключите компьютерную связь, необходимо подключить уровень RS323 к устройству выравнивания мощности TTL или модулю последовательного порта USB TTL для связи с этим модулем. Для этой операции требуются профессионалы.

10>. Настройки пользователя

Этот модуль может установить состояние подсветки в соответствии с специфическим использованием пользователя. Когда питание выключено, нажмите кнопку FRE для включения, и B0 указывает, что подсветка Всегда яркая. B0 означает, что подсветка закрыта в течение 20 секунд, и настройка эффективна после перезапуска. Измените состояние настроек, чтобы повторить этот шаг для переключения. Подсветка не работает в течение 20 секунд.

11>. Стерео/моно переключатель терминала.

Стерео/моно терминалы используются для настройки режима приема FM модуля. Этот терминал приостановлен для режима приема стерео, и это одноканальный режим приема.

6. FM с модулем приемника squelch по инструкции:

Скорость передачи данных: 38400 уровень TTL

Нет.

Название

Пример

Инструкция

Диапазон

Позиция возврата

1

Установка токовой частоты

AT + FRE = 875

Частота тока составляет 87,5 МГц

870-1080 МГц

Точка частоты тока/ERR

2

Point-0.1MHZ частоты

AT + FRED

Точка частоты тока

3

Частотная точка + 0,1 МГц

AT + FREU

Точка частоты тока

4

Пауза paly/Contiune play

AT + PAUS

PLAY/PAUS/ERR

5

Набор громкости

AT + VOL = 15

Текущий объем составляет 15

00-30

Значение VOL/ERR

6

VOL-

AT + VOLD

VOL-1

Значение VOL/ERR

7

VOL +

При температуре + VOLU

VOL + 1

Значение VOL/ERR

8

Установите время подсветки. 00 означает, что светильник выключен; 01 означает, что он обычно включен

AT + BANK = 10

Задний светильник 10s светильник выключен

00-99

Банковская стоимость/ERR

9

Включение и выключение DSP squelch

AT + SN = 1

Включение скворча

0 (ВЫКЛ)-1 (ВКЛ)

SN_OFF/ SN_ON

10

Набор щелей порог

AT + SN_THR = 10

Набор щелей порог составляет 10

00-20

Значение SN_THR/ERR(Установите его, когда SN _ ON)

11

Сброс заводских данных

AT + CR

Сброс заводских данных:1:VOL = 30/2:SN_OFF/выключить DSP squelch 3:SNTHR = 10/reset squelch порог 104:FRE = 875/частота 87,5 МГц = 20/задержка подсветки 20s

Ок

12

Возвращает текущее состояние модуля

AT + RET

VOL = 10/объем 10.FRE = 875/частота 87,5 МГц.Воспроизведение/PAUS/статическое состояние.BANK_OFF(BANK_ON) /Время подсветки (1 нормально открытый, 0 постоянный или задержка X s)
