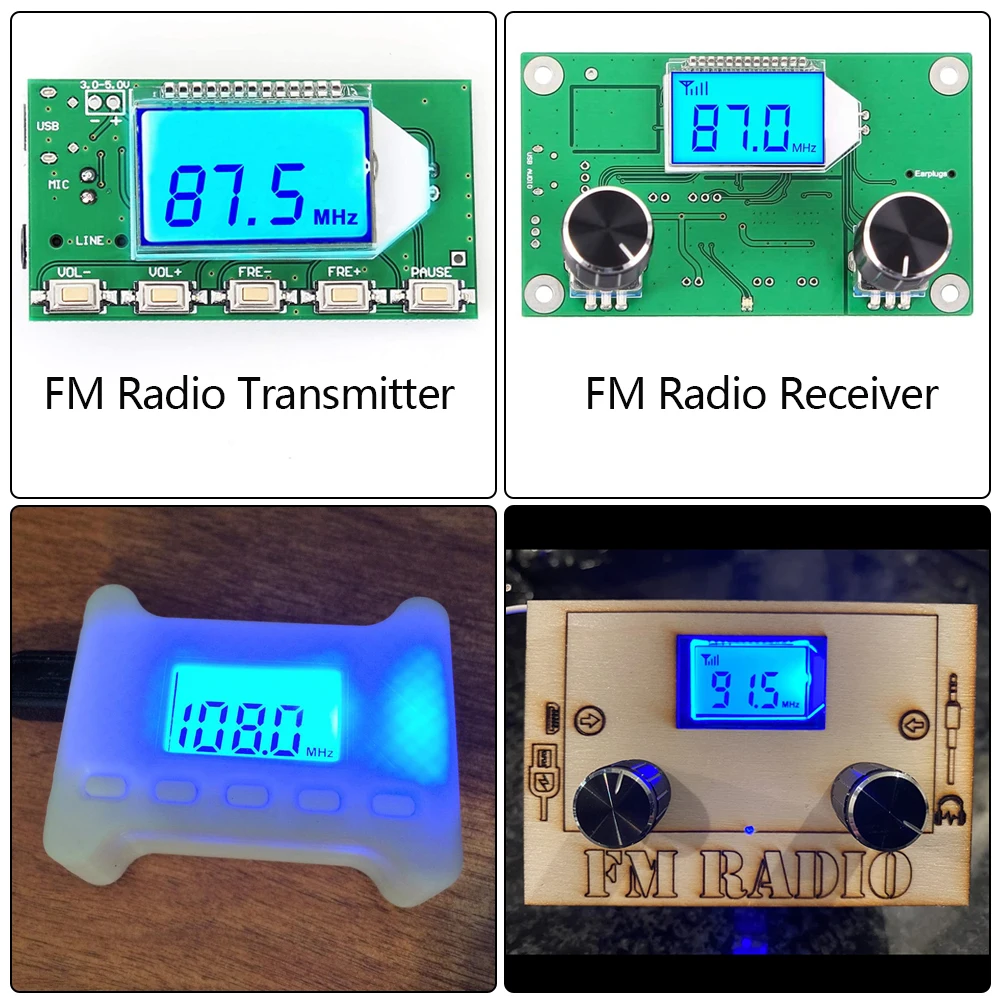

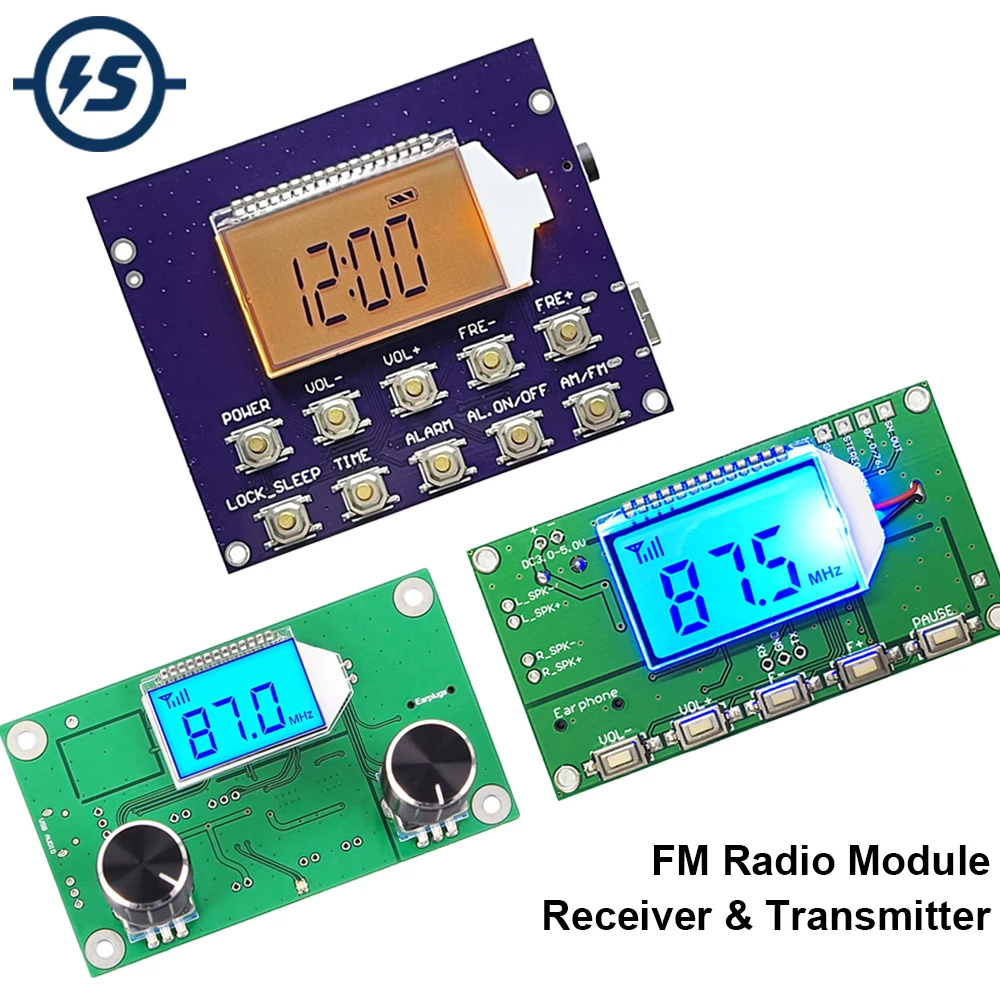

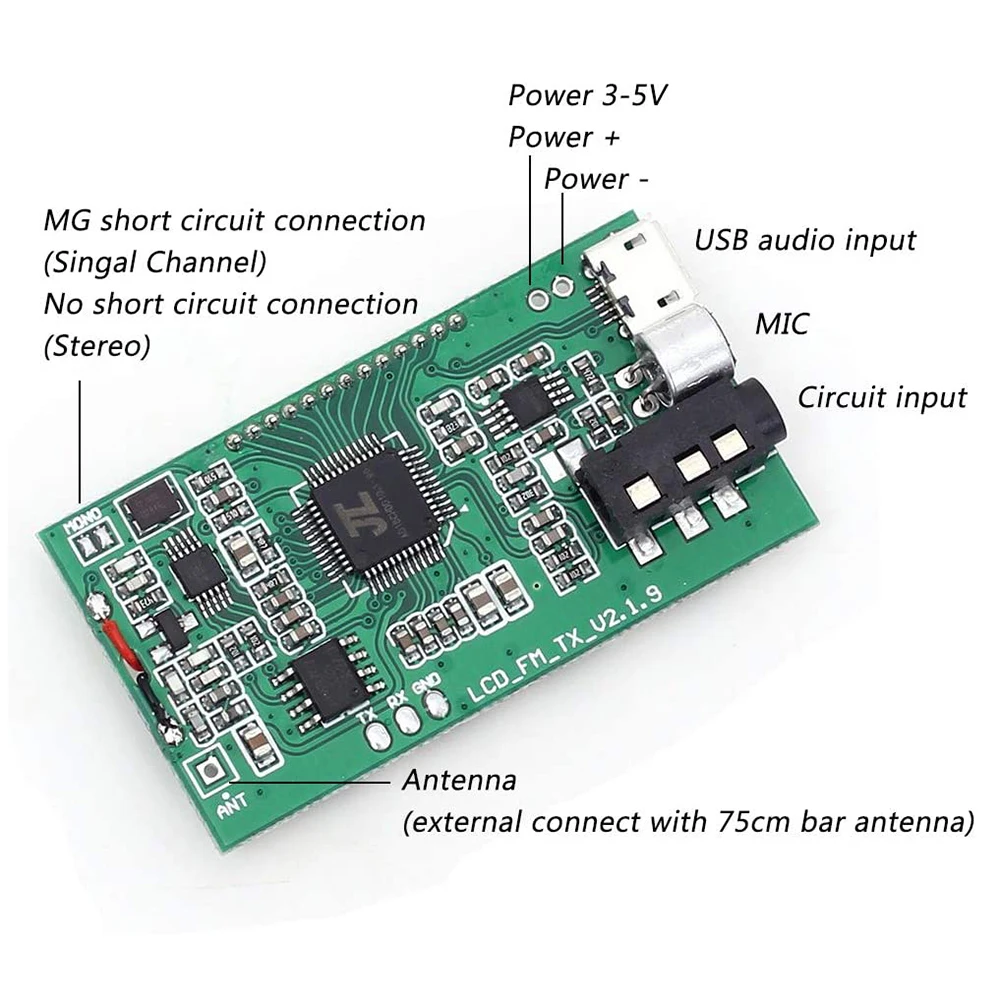

Модуль беспроводного FM-радиоприемника, 87,0-108,0 МГц, частотная модуляция, цифровой радиоприемник сделай сам, плата передатчика, ЖК-дисплей

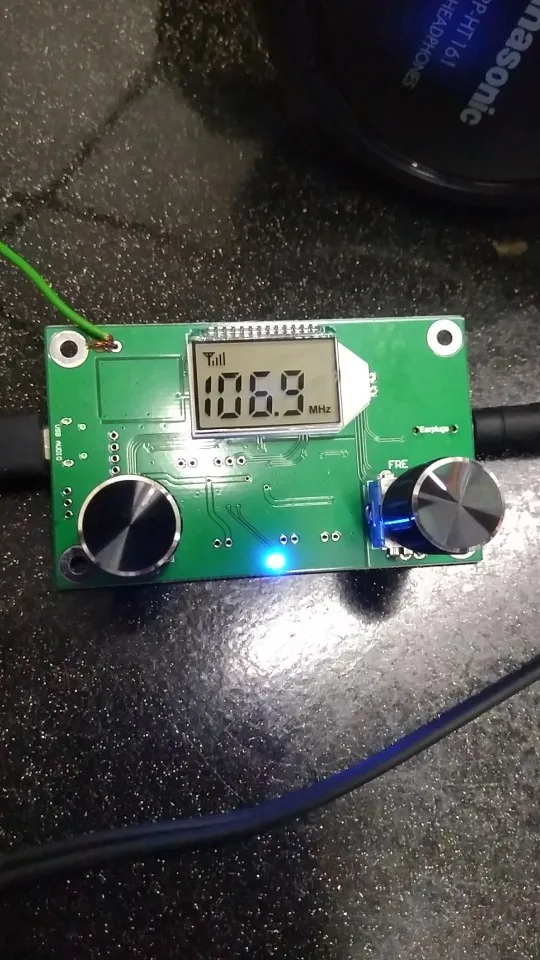

Кнопка регулировки fm-приемника

Введение:1. Операционная Напряжение: 3-5,5 V2.IO напряжение:-0,3 ~ 5,5 В3. ВЧ вход Votlage: 0,3 V4. Рабочая температура;-20 ~ 70 Цельсия5. Температура хранения:-30 ~ 80 ЦельсияОсобенности:1. Принять DSP и PLL метод2. ЖК-дисплей3. Полный контроль цифровизации4. Встроенный цифровой процессор глушителя DSP5,30 уровней цифровой Диапазон регулировки громкости6. Контроль последовательного порта Sup7. Независимое стерео/моно управление8. Уникальный выходной терминал сигнала глушителя

Флуоресцентный

Флуоресцентный

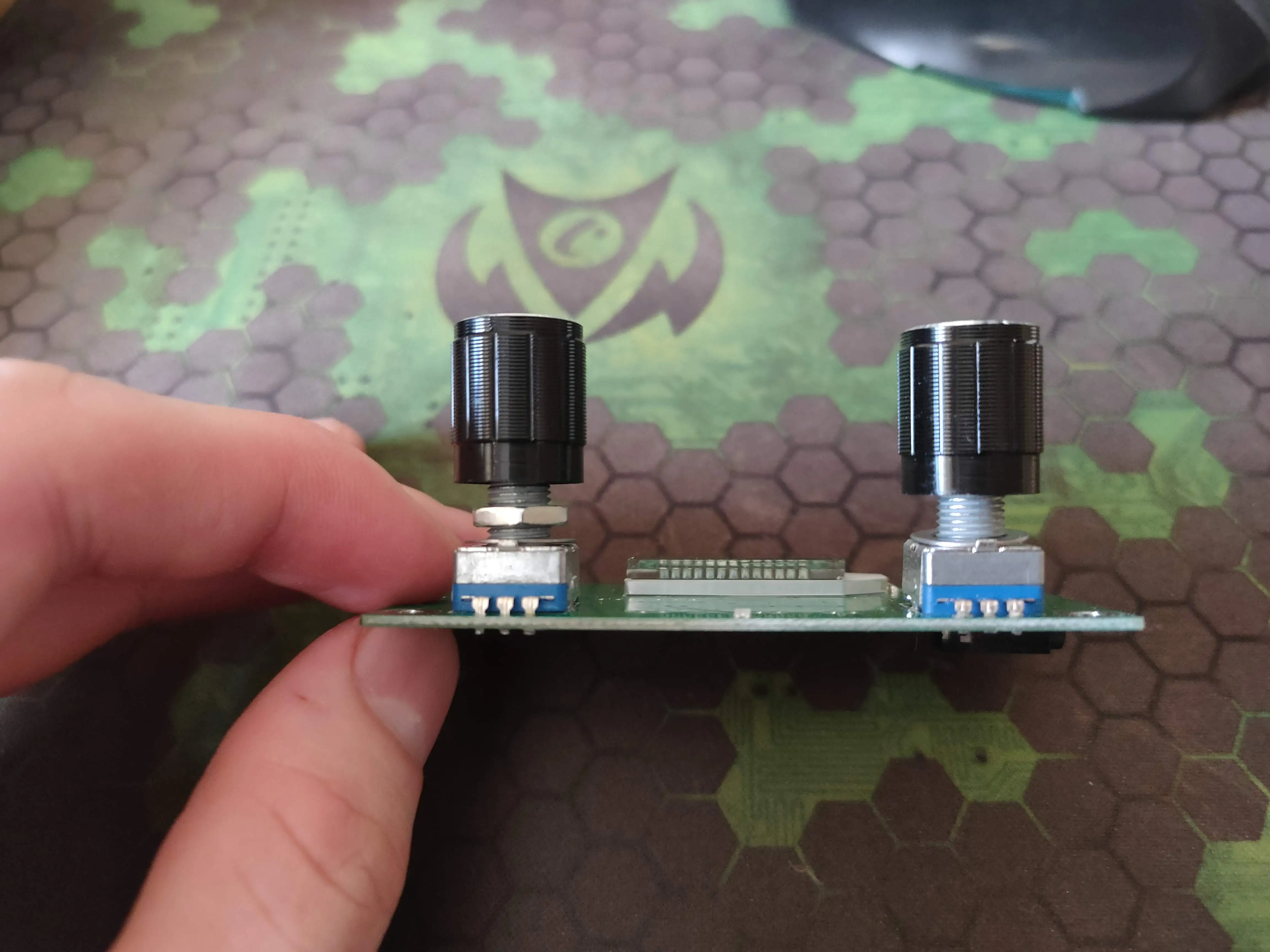

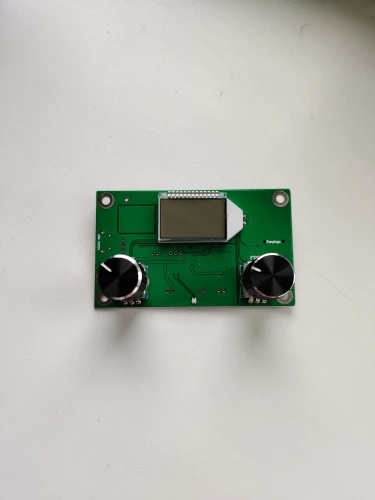

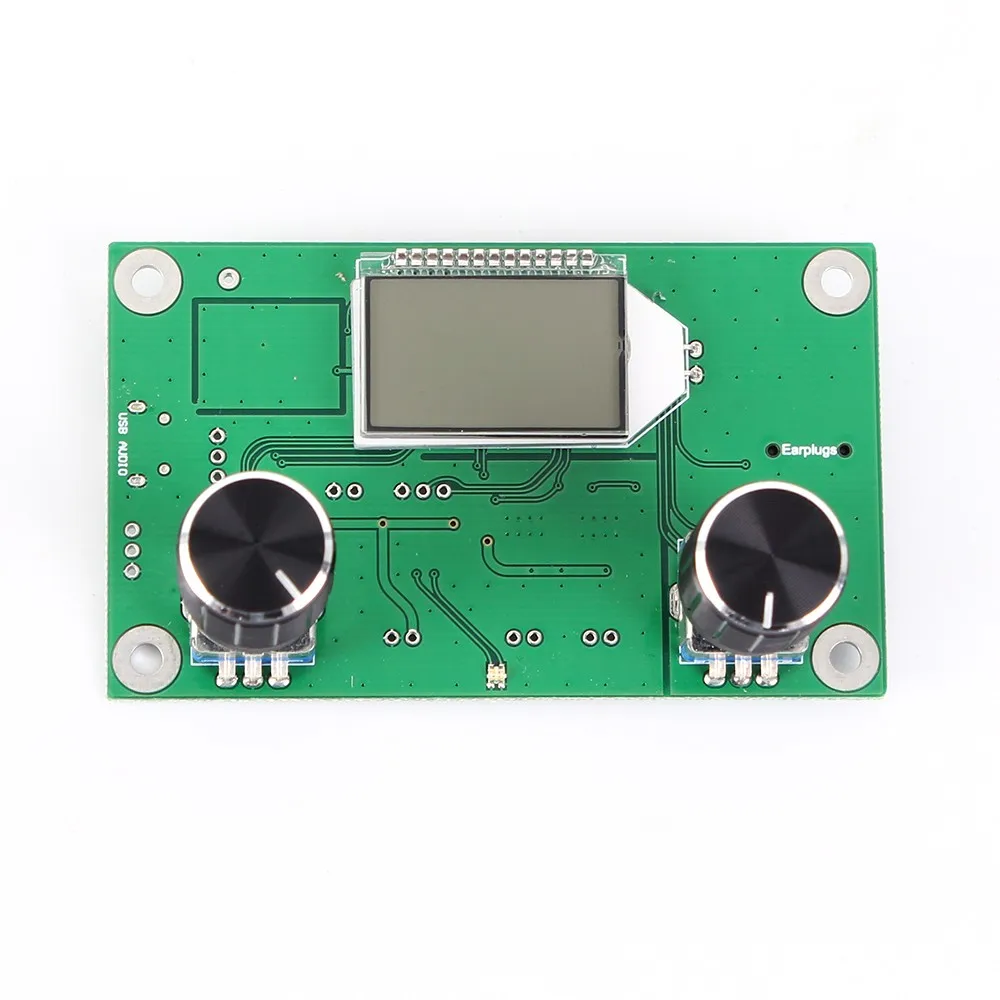

Fm-приемник потенциометра регулировки

1. Введение

Этот FM стерео цифровой модуль радиосвязи имеет встроенный DSP цифровой обработки шума. Когда нет сигнала, он автоматически отключится и избавится от шума традиционного fm-радио.

2. Характеристика

1>. Усовершенствованная технология обработки цифрового аудио сигнала (DSP) и FM фазовая модуляция петли (PLL) делают качество звука более реалистичным, более стабильной работой и длительной рабочей частотой без отклонения.

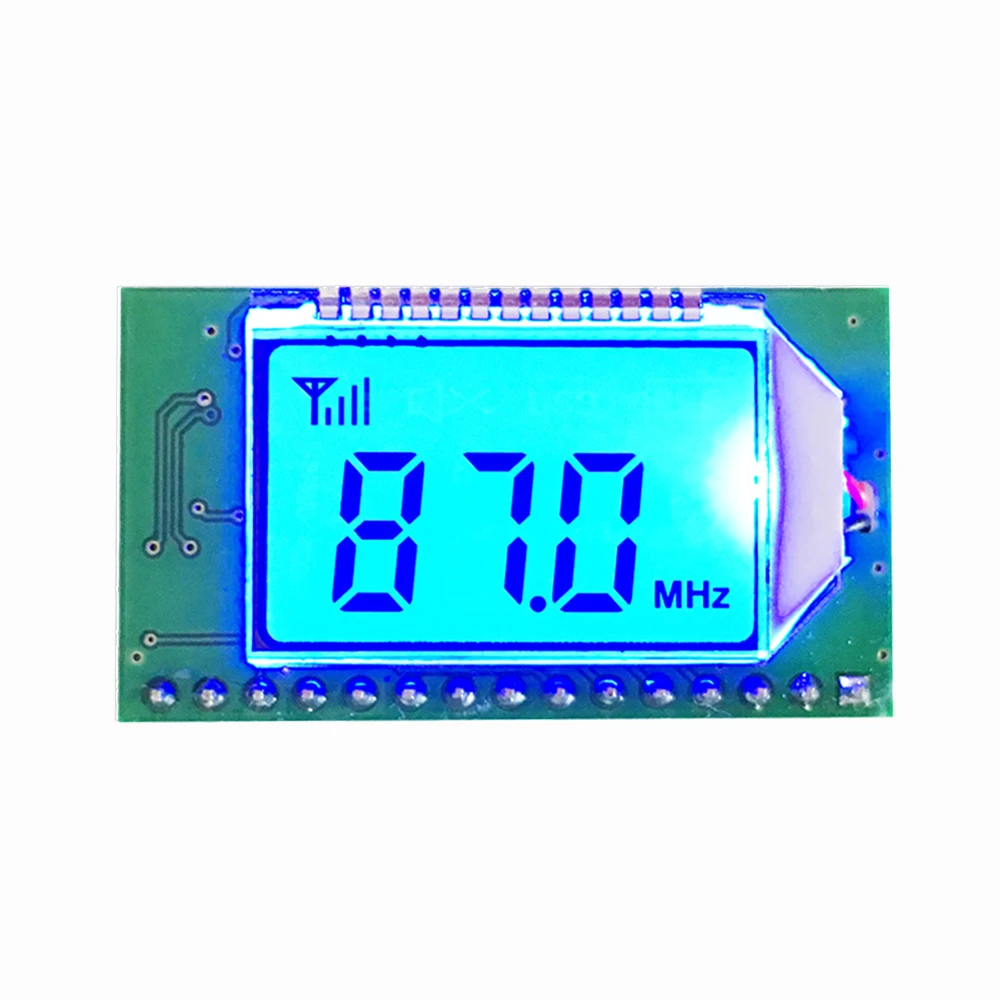

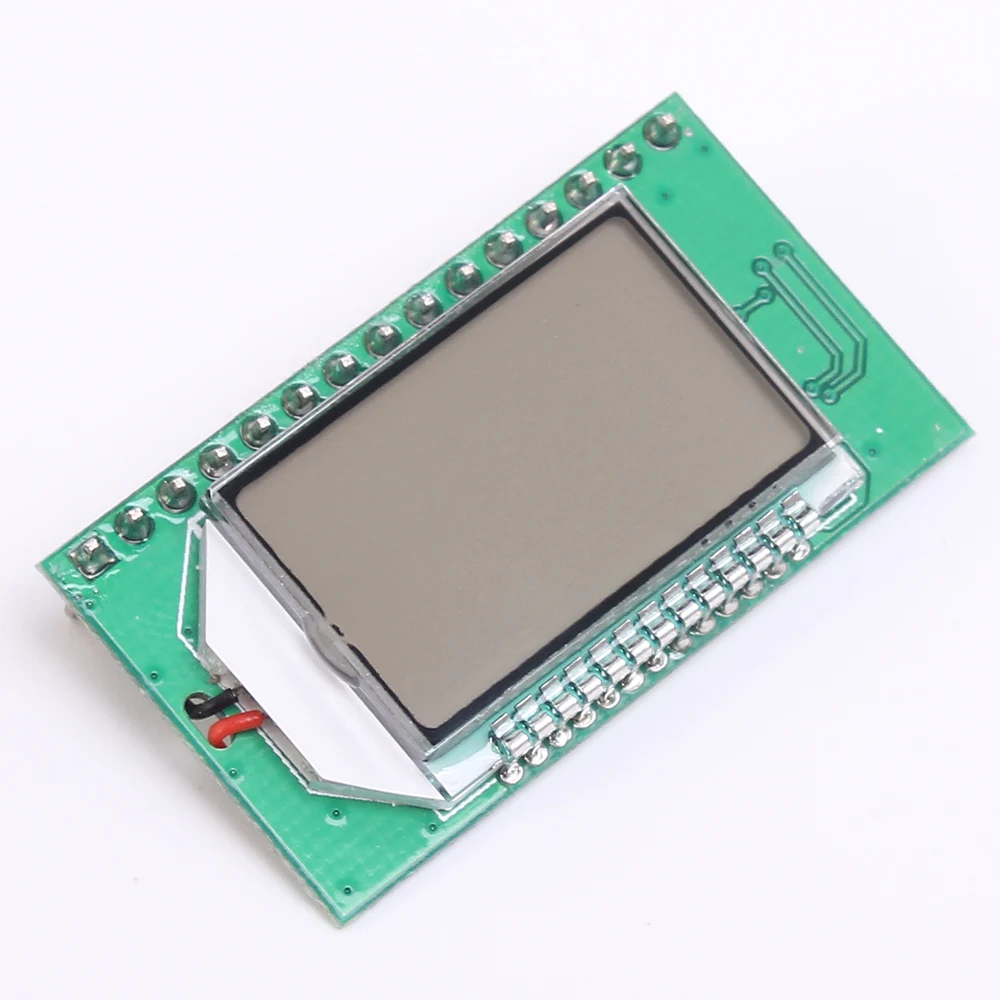

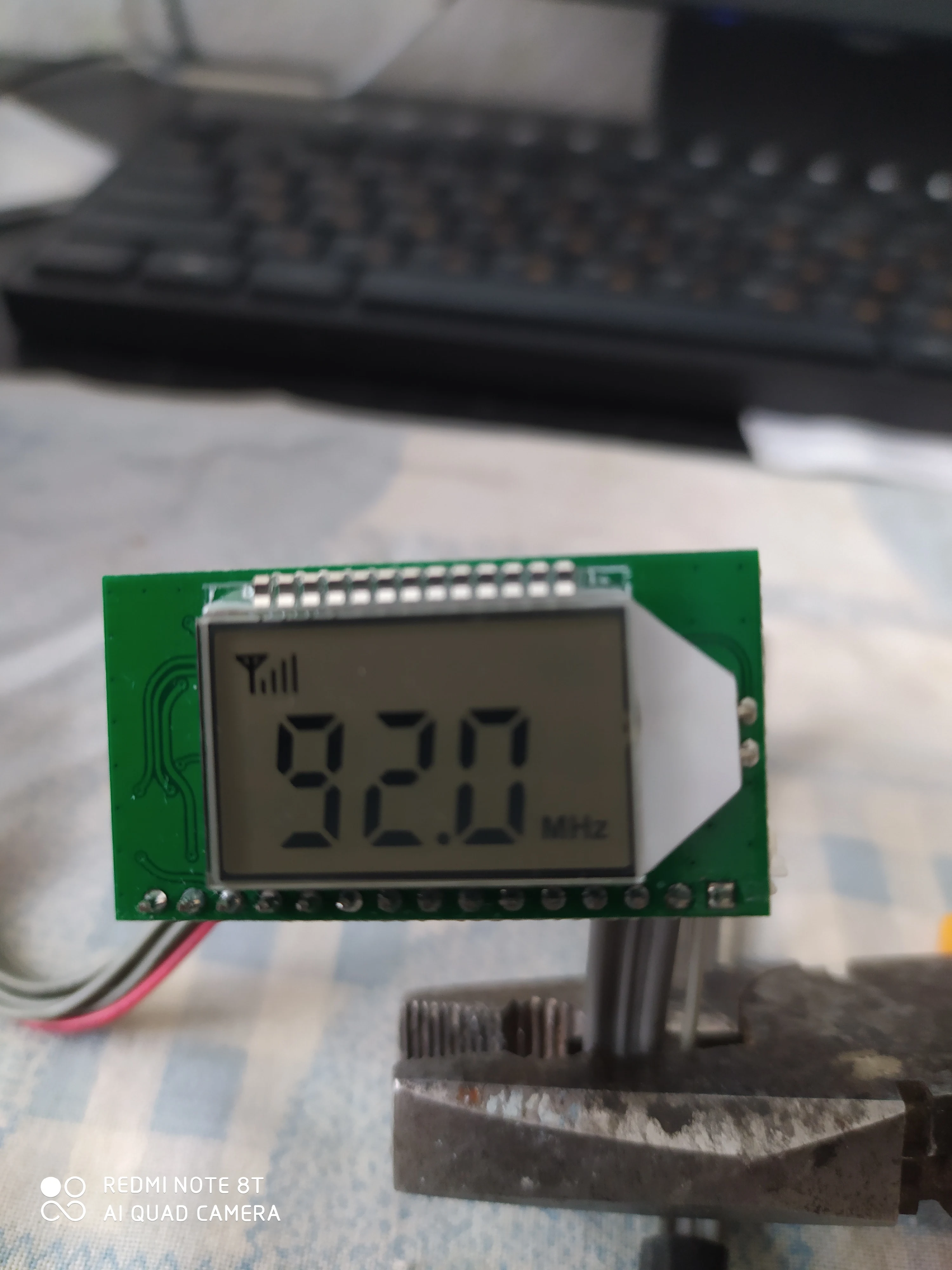

2>. ЖК-дисплей более интуитивно понятный и точный, с чрезвычайно низким энергопотреблением и минимальными помехами.

3>. 30 цифровых регулировки громкости, с кнопками, просты в эксплуатации.

4>. Автоматическое хранение данных перед выключением питания.

5>. Автоматический Переключатель выхода динамика/наушников.

6>. Кварцевая кристальная стабильная частота, частота приема изменения температуры, больше не дрейфует.

7>. Он использует Профессиональное аудио DSP для анализа и обработки звукового сигнала и автоматически отключит звук, когда нет сигнала или слабый сигнал.

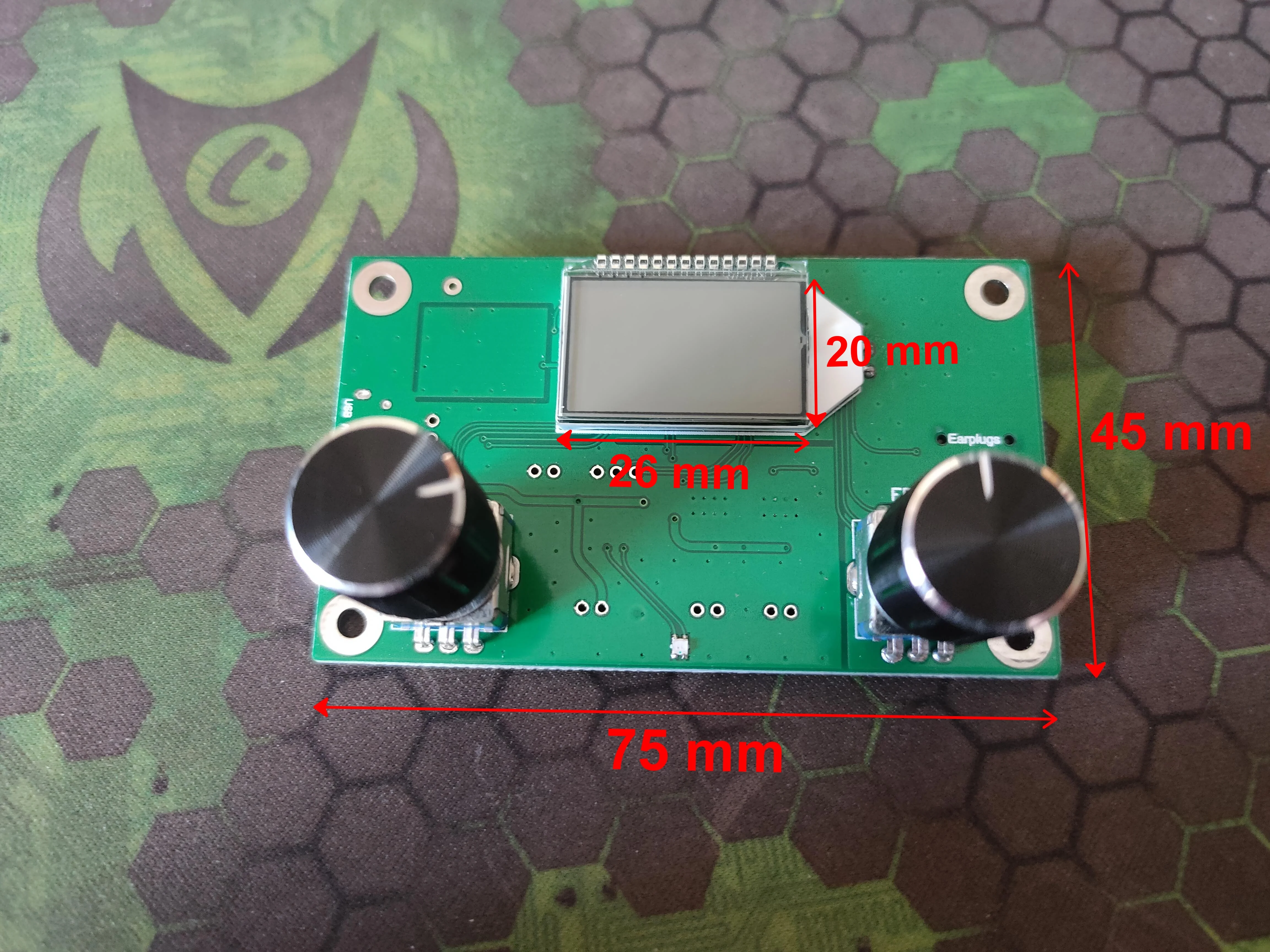

8>. Он использует инкрементный цифровой роторный кодер для регулировки громкости и частоты, использование ощущения хорошее, точность позиционирования, стабильный и прочный, вращение на 360 ° без слепого угла.

9> поддержка последовательного управления связью, доступный компьютер или MCU и другие устройства с последовательными портами для управления всеми функциями модуля.

Флуоресцентный

Флуоресцентный

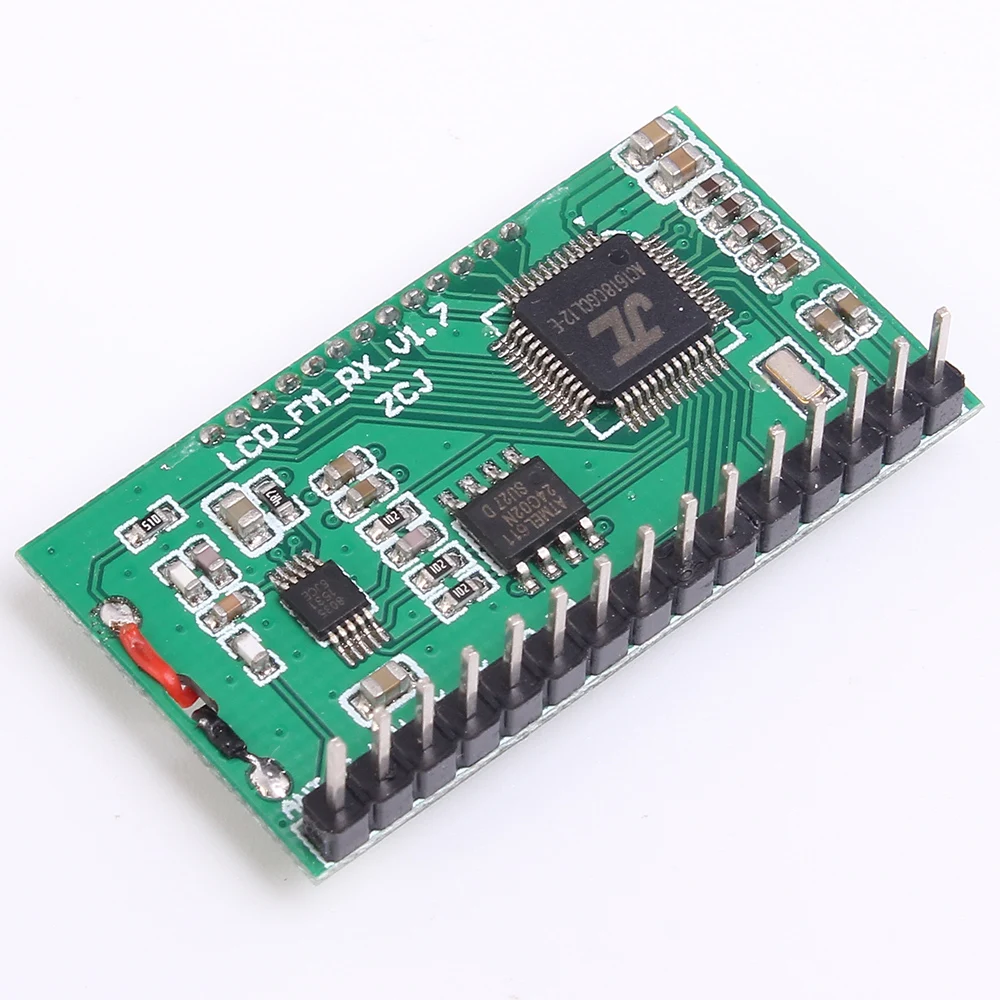

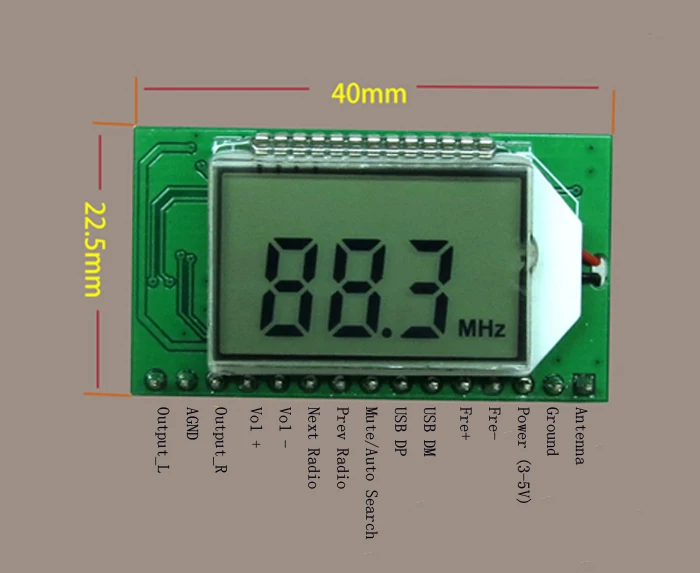

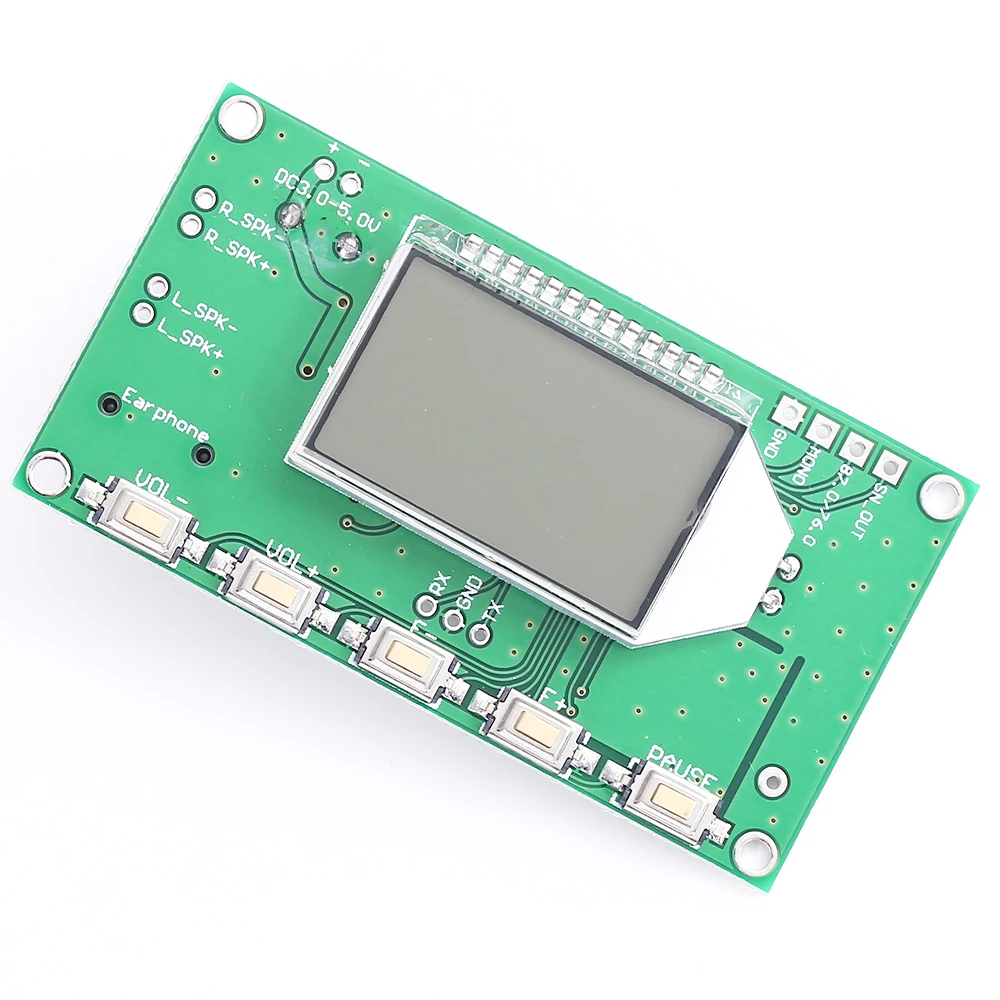

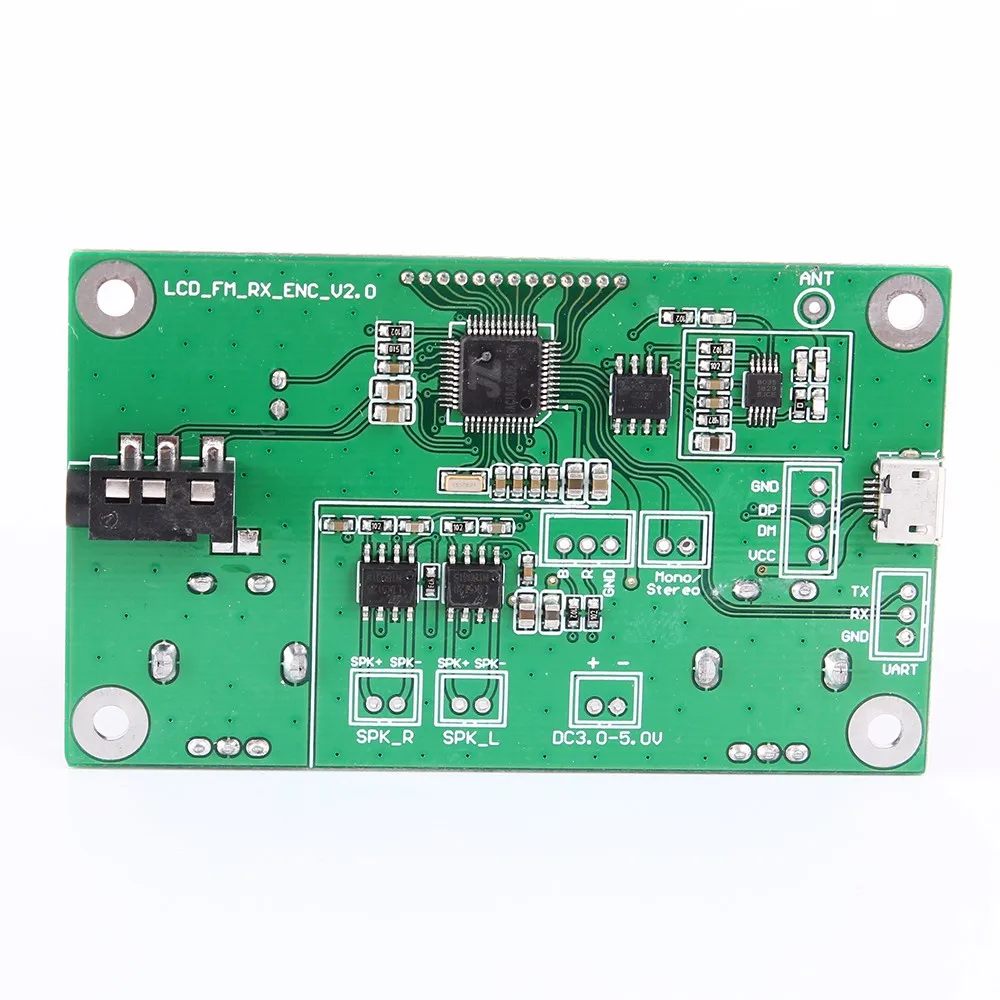

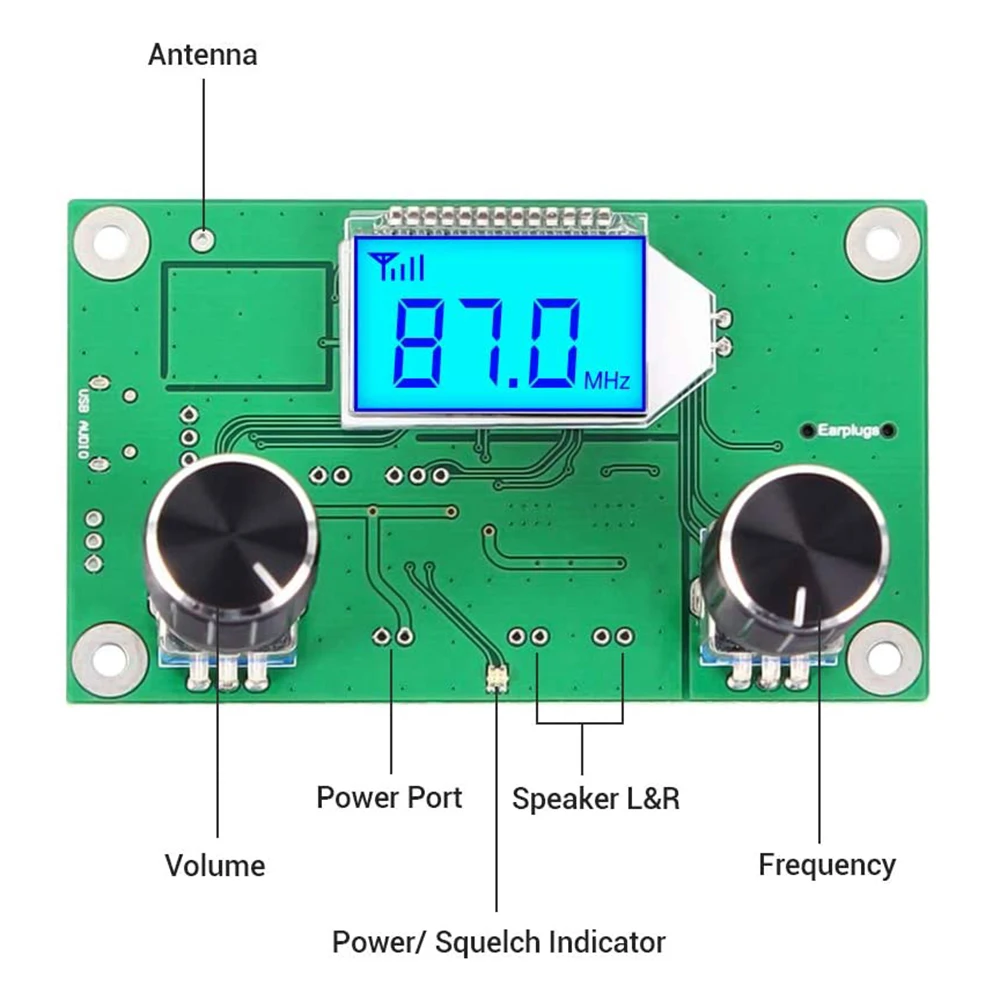

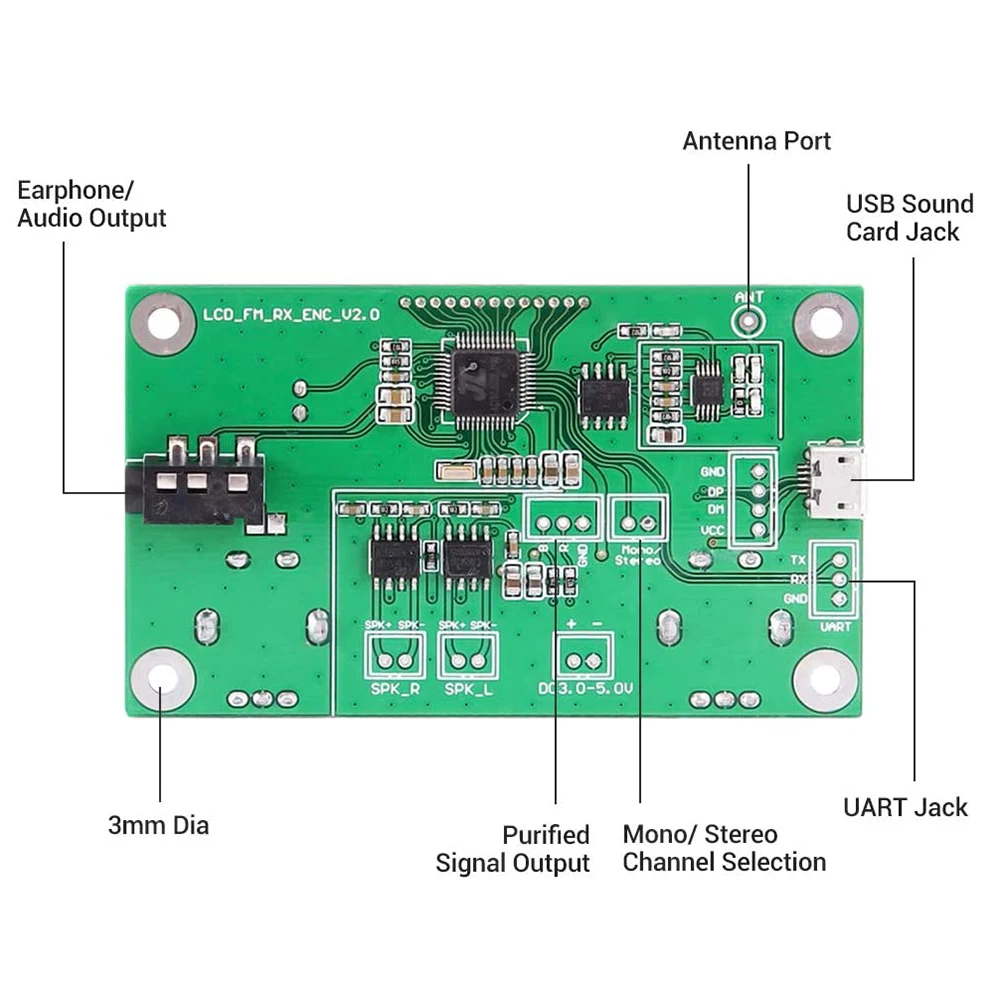

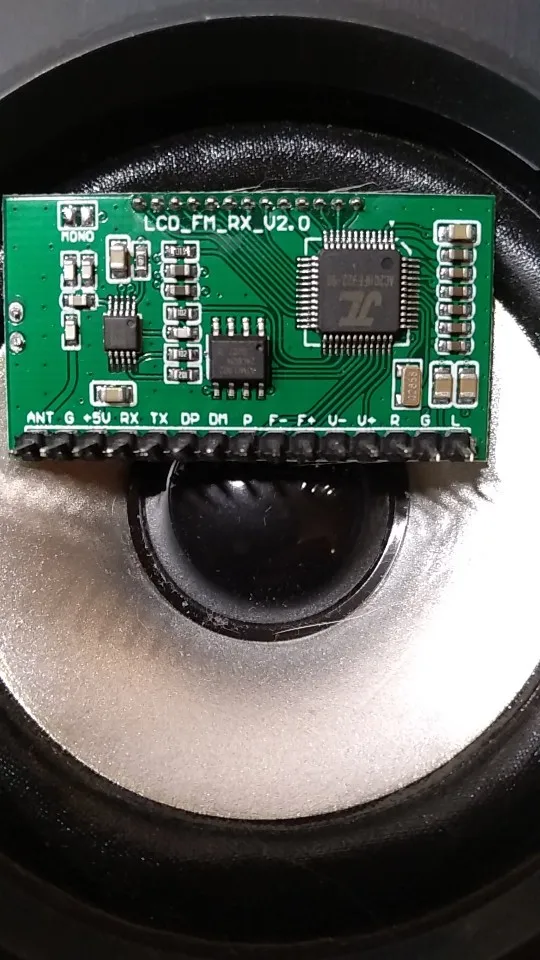

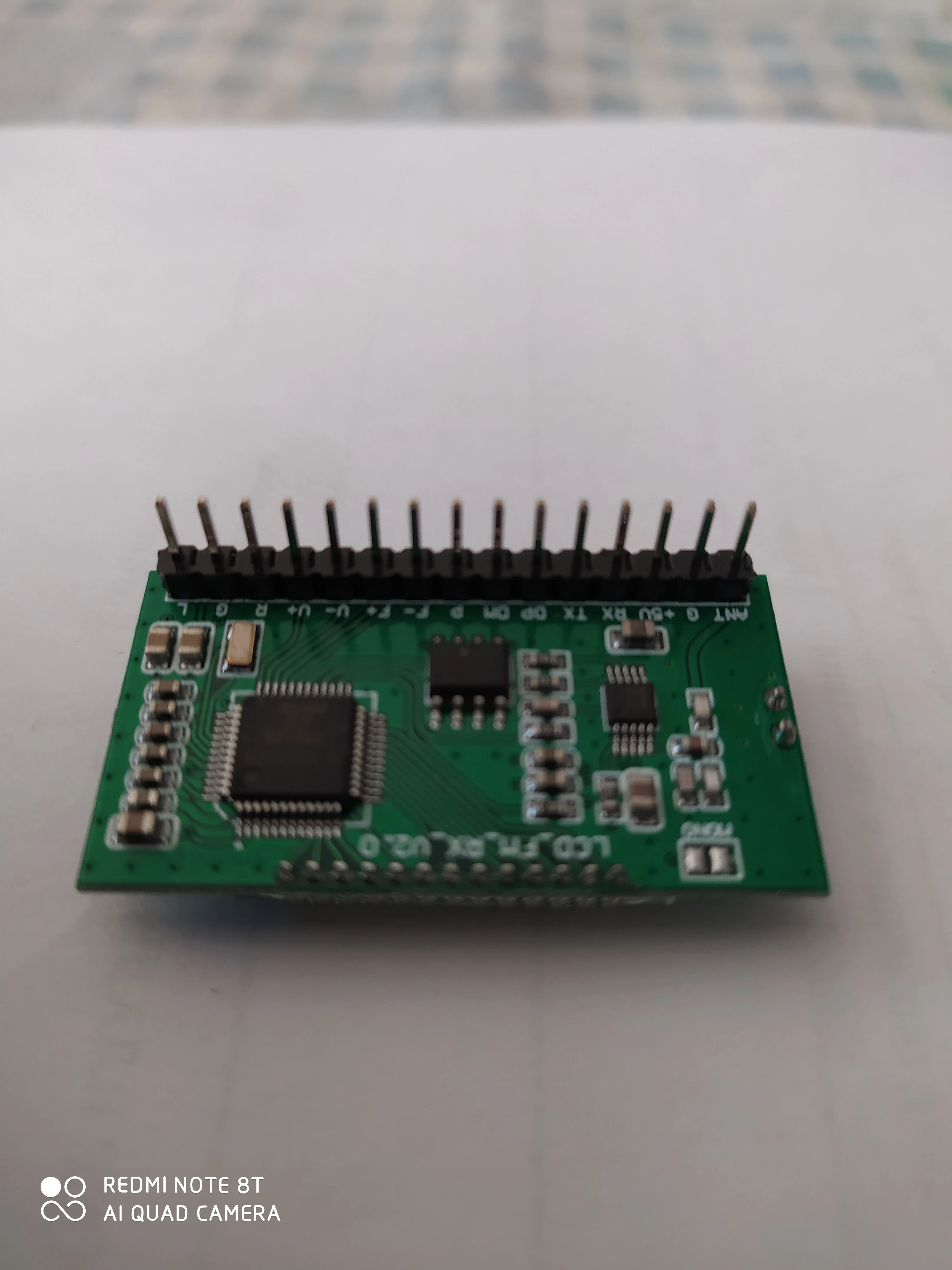

FM приемник штырьковый выход

Введение:1. Выходная мощность: 500 мВт (наушники для вождения)2. Частотный диапазон отклика: 50 Гц-18 кГц3. Звуковая дорожка: стерео4. Диапазон регулировки частоты приема: 87,0 МГц-108,0 МГц (отключение питания кампуса); 76,0 МГц-108,0 МГц (включение питания кампуса)5. Эквивалентный уровень шума:>= 30 дБ6. Питание Напряжение: 3,0 V-5,0 V7. Ток: 40 мА8. Применение: Для fm-стерео радиоОсобенности:1. Принять DSP и FM PLL метод2. ЖК-дисплей3. Автоматический поиск и хранение радиостанции4. Встроенный 30 уровней цифровой регулировки громкости5. Автоматическое отключение памяти6.Sup Порт Последовательный порт на инструкции управления7. Принимает частоту стабилизации кварцевого кристалла8. Полностью Частотный диапазон автоматического поиска сигнала частотный диапазон и память

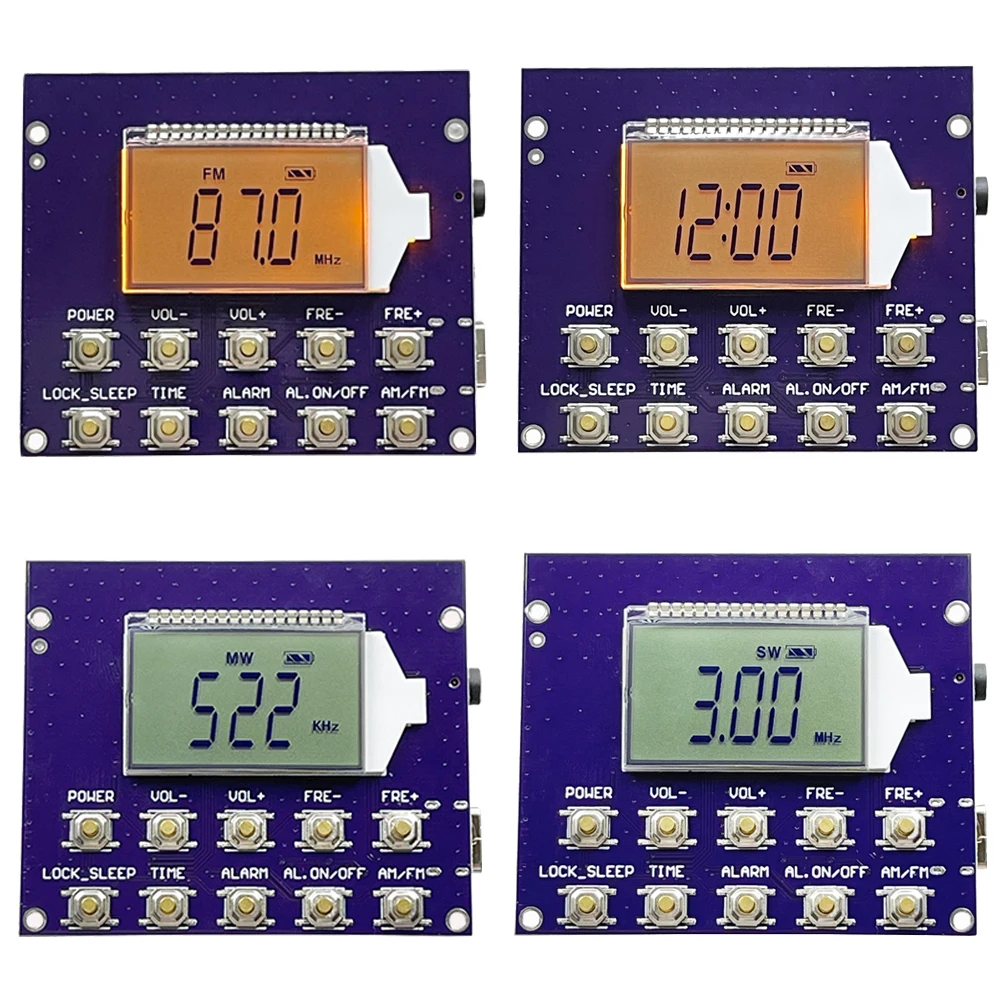

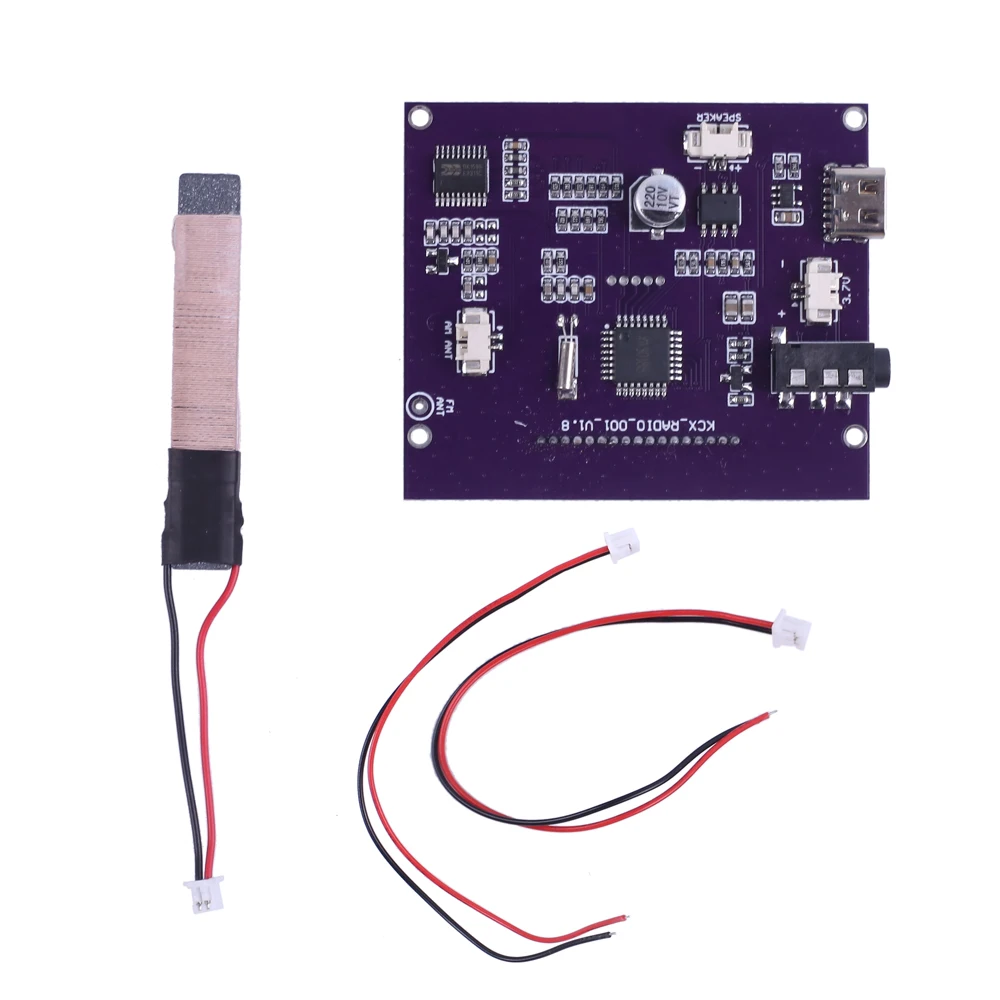

FM MW SW полный диапазон

1. Параметры:

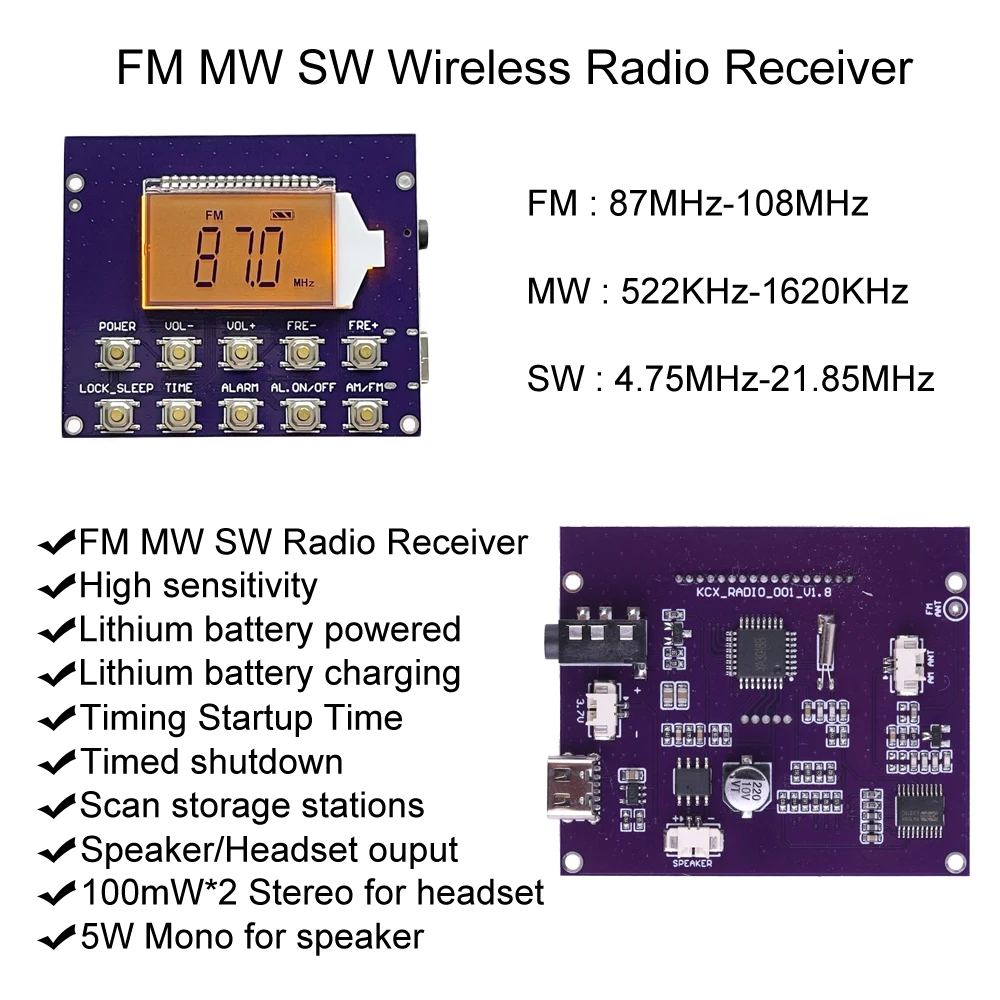

1>. Название продукта: FM MW SW беспроводной радиоприемник Модуль

2>. Модель: KCX_RADIO

3>. Работа Напряжение AC/DC 3,7 V

4>. Рабочий ток:<500 мА

5>. Подсветка дисплея: Янтарный

6>. Частотный диапазон FM: 87 МГц-108 МГц

7>.MW Диапазон частот: 522 кГц-1620 кГц

8>. Диапазон частот SW: 4,75 МГц-21,85 МГц

9>.FM шумоподавляющая Чувствительность: 30 дБ =< 8dBu

10>.MW шумоподавляющая Чувствительность: 26 дБ =< 60dBu

11>.SW шумоподавляющая Чувствительность: 26 дБ =< 32 дБ

12>.FM стерео Разрешение: 98 МГц> = 20 дБ

13>.FM SNR:98 МГц> = 50 дБ

14>. МВт SNR:1000 кГц> = 40 дБ

15>. Выходная мощность (динамик):4 Ом 5 Вт

16>. Выходная мощность (гарнитура):100 мВт * 2

17>. Максимальное выходное Искажение:<10%

18>. Рабочая температура:-20 ℃ ~ 85 ℃

19>. Рабочая влажность: 0% ~ 95% относительной влажности

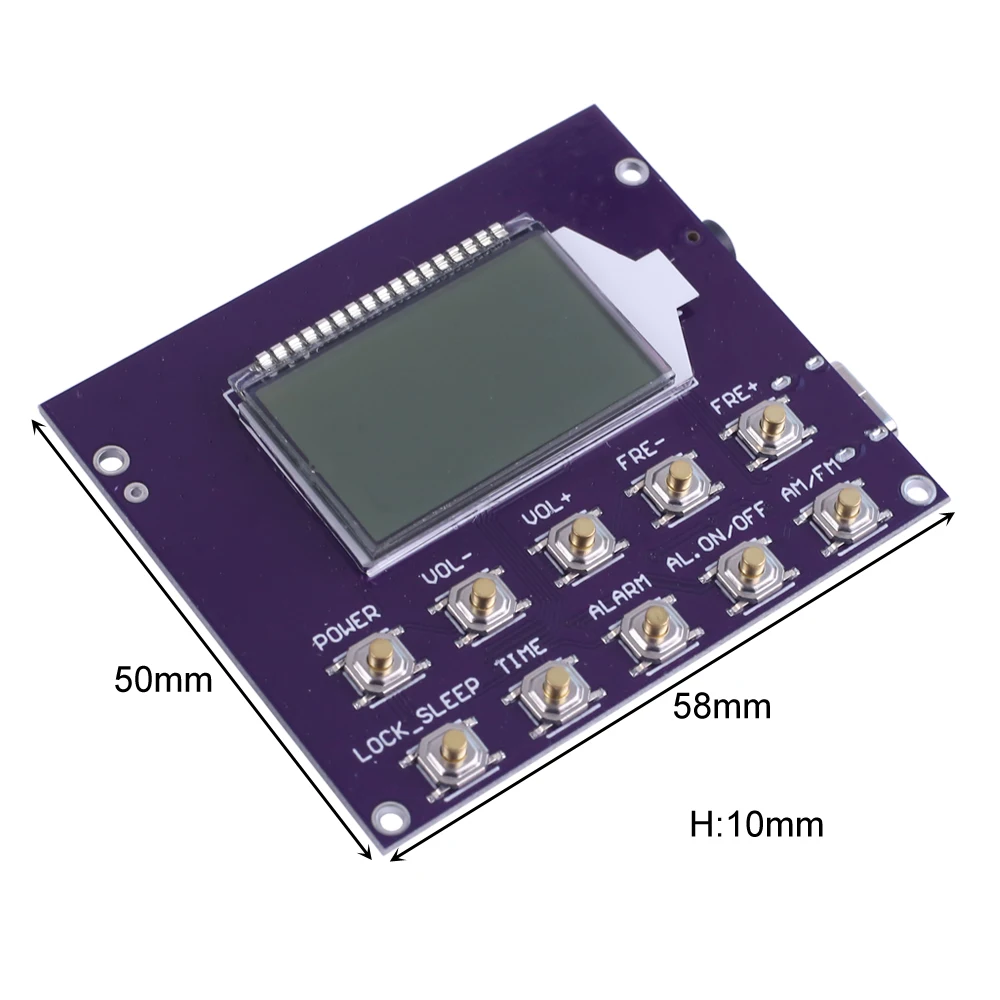

20>. Размер модуля: 58*50*10 мм

2.FM/MW/SW Особенности:

1>.FM: частота модуляции вещания.

1,1>. Радиоволновой сигнал: амплитуда остается неизменной и ее частота регулируется.

1,2>. Преимущество: прослушивание fm-радио характеризуется низкой интерференцией, чистым звуком, могут быть получены стерео (двухканальные) программы и широкий диапазон звука;

1,3>. Недостатки: поскольку FM Частотный диапазон в основном распространяется через прямую линию и отражается наземными объектами, сигнал, передаваемый через радиостанцию, имеет короткое расстояние распространения и небольшое покрытие, И, как правило, можно слушать только fm-программы местной станции.

2>. МВт: средняя волна.

2,1>. Средние волны могут передаваться через небесные волны и наземные волны. Но волны неба очень неустойчивы. В процессе распространения небесных волн, затухание пути, задержка времени, атмосферный шум, мультипутный эффект, ионосферное выцветание и другие факторы вызовут ослабление сигнала и искажение и повлияют на эффект связи.

2,2>. Преимущество: MW может получить дальнее беспроводное вещание, моно.

2,3>. Недостатки: шум, сильная направленность, слабые анти-помехи и среднее качество звука. Из-за влияния ионосферы в течение дня практически нет сигнала.

3>.SW: коротковолновый.

3,1>. Распространение короткой волны в основном зависит от волны неба. Он может быть передан на большое расстояние с помощью волны неба с очень малой мощностью.

3,2>. Преимущество: с большим расстоянием и широким охватом, вы можете услышать международные радиопрограммы.

3,3>. Недостатки: дрейф сигнала нестабильный, с высоким уровнем шума, моно и плохим качеством звука.

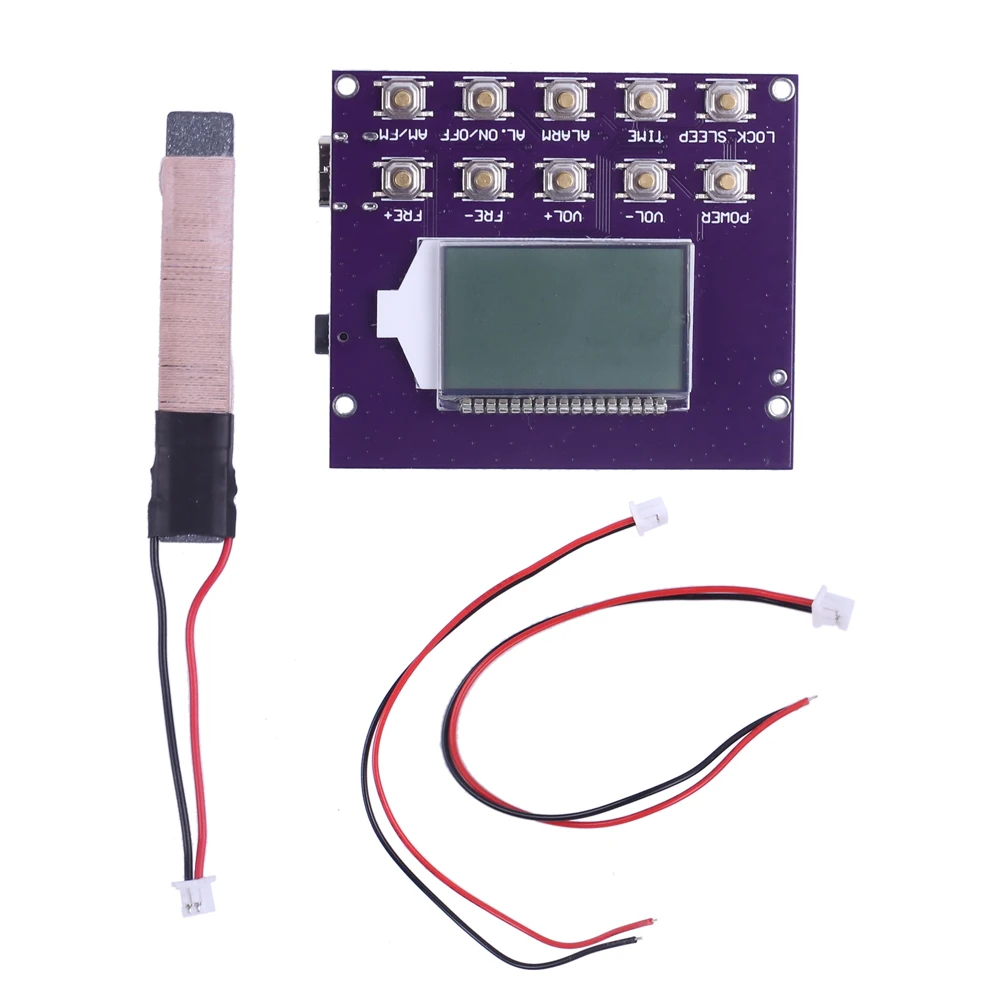

3. Функция и работа:

1>. Выключатель питания (мощность)

1,1>. Нажмите кнопку «power'», а затем удерживайте дисплей «on» на экране в течение 2 секунд. Затем Отображает частоту и частоту приемника.

1,2>. Отрегулируйте частоту другого приемника другими кнопками.

1,3>. Нажмите кнопку «power'» снова, а затем удерживайте отображение «off' на экране в течение 2 секунд. Затем выключите и войдите в режим ожидания часов (просто отображает часы)

2>. Регулировка громкости (VOL +/VOL-)

2,1>. Каждый раз, когда вы нажимаете кнопку «VOL +» при воспроизведении, звук увеличивается на один уровень. Непрерывное увеличение, удерживая нажатие.

2,2>. Каждый раз, когда вы нажимаете кнопку «Vol» при воспроизведении, звук уменьшается на один уровень. Непрерывное снижение, удерживая нажатие.

2,3>. Регулируемый диапазон уровня громкости составляет 00-31.

3>. Регулировка частоты (FRE-/FRE +)

3,1>. Нажмите кнопку «Fre +», чтобы увеличить частоту приемника для поиска станции при листинговой станции.

3,2>. Нажмите кнопку FRE-', чтобы уменьшить частоту приемника для поиска станции при листинговой станции.

3,3>. Непрерывная регулировка частоты приемника для поисковой станции, удерживая нажатие более 1 секунды.

3,4>. Он остановится, чтобы найти станцию и играть, если получите станцию.

3,5>. Если необходимо изменить радиопрограмму снова, пользователь может повторить вышеуказанную операцию.

4>. Переключатель сна: автоматическое выключение (LOCK_SLEEP)

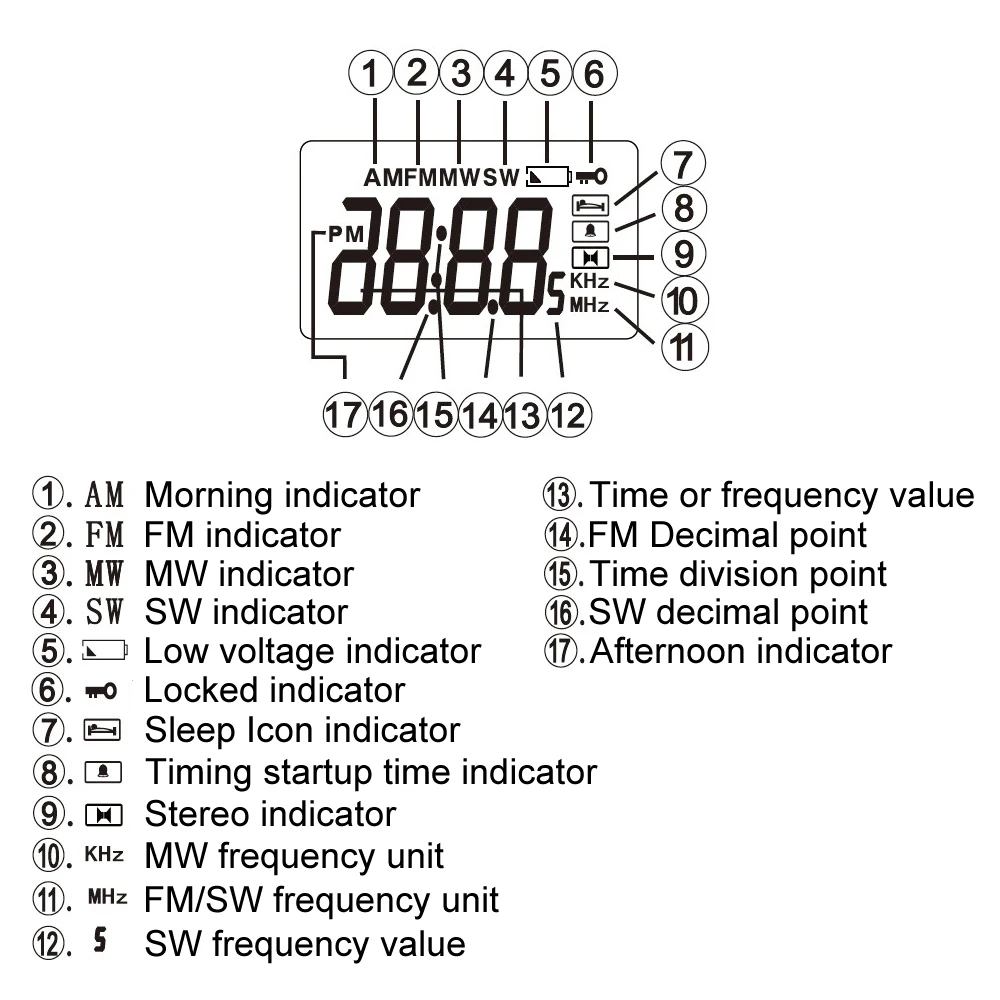

4,1>. ЖК-экран отображает время отключения сна, и значок сна мигает при первом нажатии кнопки «lock _ SLEEP'».

4,2>. Это означает автоматическое отключение радио через 90 минут, если дисплей '90 '.

4,3>. Значок сна показывает, что радио находится в режиме сна.

4,4>. Время автоматического отключения также мигает, и его также можно сбросить нажатием кнопки «lock _ SLEEP'». Опция «90-60-45-30-15-10-OFF».

4,5>. Это означает отменить функцию синхронизации сна (автоматическое отключение), если выбрать «off'.

4,6>. Он может выключить функцию синхронизации сна заранее и автоматически вернуться в состояние часов в режиме ожидания при нажатии кнопки «Питание» во время сна.

4,7>. Пользователи могут запросить оставшееся время воспроизведения во время сна при нажатии кнопки «Блокировка _ сна» во время приема. Нажмите еще раз, чтобы изменить параметры времени сна.

4,8>. Это функция параметров блокировки, удерживая нажатой кнопку «lock _ SLEEP'» более 2 секунд после отображения символа блокировки.

4,9>. Символ блокировки будет мигать, и все параметры и кнопки будут заблокированы в заблокированном состоянии. Все кнопки недоступны.

4,10>. Удерживайте кнопку «Lock _ Sleeping» более 2 секунд после того, как символ блокировки исчезнет, если нужно разблокировать. Все кнопки доступны.

5>. Установить время (время)

5,1>.AM '12:00 'отображается по умолчанию после включения.

5,2>. Настройка часов должна быть выполнена в интерфейсе отображения часов.

5,3>. Удерживайте кнопку «время» более 2 секунд, чтобы войти в комплект 12 часов или 24 часов. Затем нажмите кнопку «Fre +» и кнопку «Fre-» 12 или 24.

5,4>. Система автоматически выходит из настройки тока, когда система не работает в течение 5 секунд.

5,5>. Установить час: нажмите кнопку «Время» снова, а затем нажмите кнопку «Fre +» и «Fre-», чтобы установить значение для текущего часа.

5,6>. Установка минут: нажмите кнопку «время» снова, а затем нажмите кнопку «Fre +» и «Fre-», чтобы установить значение для текущей минуты.

5,7>. Сохранение и выход: нажмите кнопку «время» снова, чтобы сохранить параметры и статус набора выхода.

5,8>. Он будет отображать AM или PM в течение 12 часов. Это 24 часа системы в том случае, если нет AM или PM символ.

6>. Установка времени запуска (будильник)

6,1>. Настройка времени запуска должна быть выполнена в интерфейсе отображения часов.

6,2>. Установите время запуска: удерживайте кнопку «Alarm» более 2 секунд, чтобы установить час. Затем нажмите кнопку «Fre +» и «Fre-», установив значение для текущего часа.

6,3>. Установка времени запуска минуты: нажмите кнопку «Alarm» снова, чтобы установить минуту. Затем нажмите кнопку «Fre +» и «Fre-», установив значение для текущей минуты.

6,4>. Сохранение и выход: нажмите кнопку «Alarm» снова, чтобы сохранить параметры и статус набора выхода.

6,5>. Система автоматически выходит из настройки тока, когда система не работает в течение 5 секунд.

7>. Время ВКЛ/ВЫКЛ запуска (al_вкл/выкл)

7,1>. Время включения/выключения времени запуска должно быть выполнено в интерфейсе отображения часов.

7,2>. Удерживайте кнопку «al _ ON/OFF'» более 2 секунд для включения или выключения.

7,3>. Символ будильника отображается на экране при включении времени запуска будильника.

7,4>. Символ тревоги исчезает с экрана, Если выключить время запуска будильника.

8>. Выберите диапазон (AM/FM)

8,1>. Нажмите кнопку 'AM/FM' для переключения FM, AM, SW по очереди.

9>. Сканирование станций хранения

9,1>. Удерживайте кнопку «время» более 2 секунд, чтобы войти в сканирующие станции хранения при приеме.

9,2>. Частота текущей радиостанции будет быстро увеличиваться. В процессе увеличения частоты радиостанции с программой она будет автоматически храниться в чипе памяти.

9,3>. Если 1 отображается на экране, это означает, что первая радиочастота хранится, и если 2 отображается, значит, что вторая радиочастота хранится.

9,4>. Когда количество сохраненных станций равно или частота станции увеличивается до самого высокого (высокого класса), состояние сканирования и хранения немедленно заканчивается, И радио возвращается на сохраненную программную станцию или на самую низкую (низкую) частоту.

10>. Игральные станции хранения

10,1>. Эта работа доступна только во время получения статуса.

10,2>. Эта работа доступна только после магазинов.

10,3>. Удерживайте кнопку «Alarm», чтобы выбрать сохраненные станции

10,4>. Удерживайте кнопку «al _ ON/OFF'», чтобы постепенно выбрать сохраненные станции.

10,5>. Хранение текущей станции: удерживайте кнопку «Alarm» или «al _ ON/OFF'», пока не отобразится «pre'. Быстро нажмите кнопку «Alarm» или «al _ ON/OFF' для хранения текущей станции во время мигания символа «pre'.

6. Примечание:

1>. Радиоприемник должен быть как можно дальше от сигнала WIFI (роутера) во избежание помех сигнала.

2>. Рекомендуется стабилизированного источника питания напряжение DC 3,7 V литиевая батарея. Другое типов источника питания может иметь помехи.

3>. Пожалуйста, не используйте слишком длинные провода, чтобы избежать помех сигнала.

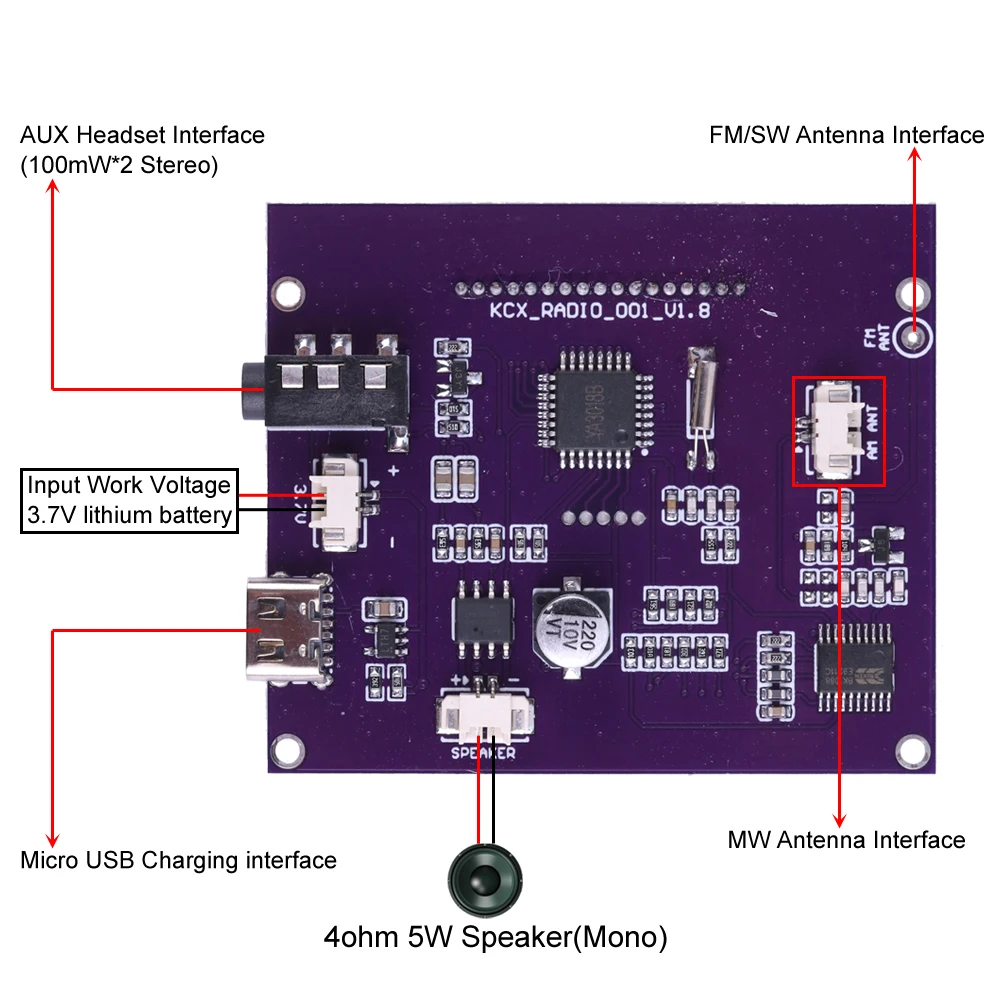

4>. Пользователю необходимо подключить магнитную антенну стержня к «L +» и «L-» прокладкам на печатной плате при выборе сигнала MW.

5>. Перед использованием ознакомьтесь с руководством и описанием.
