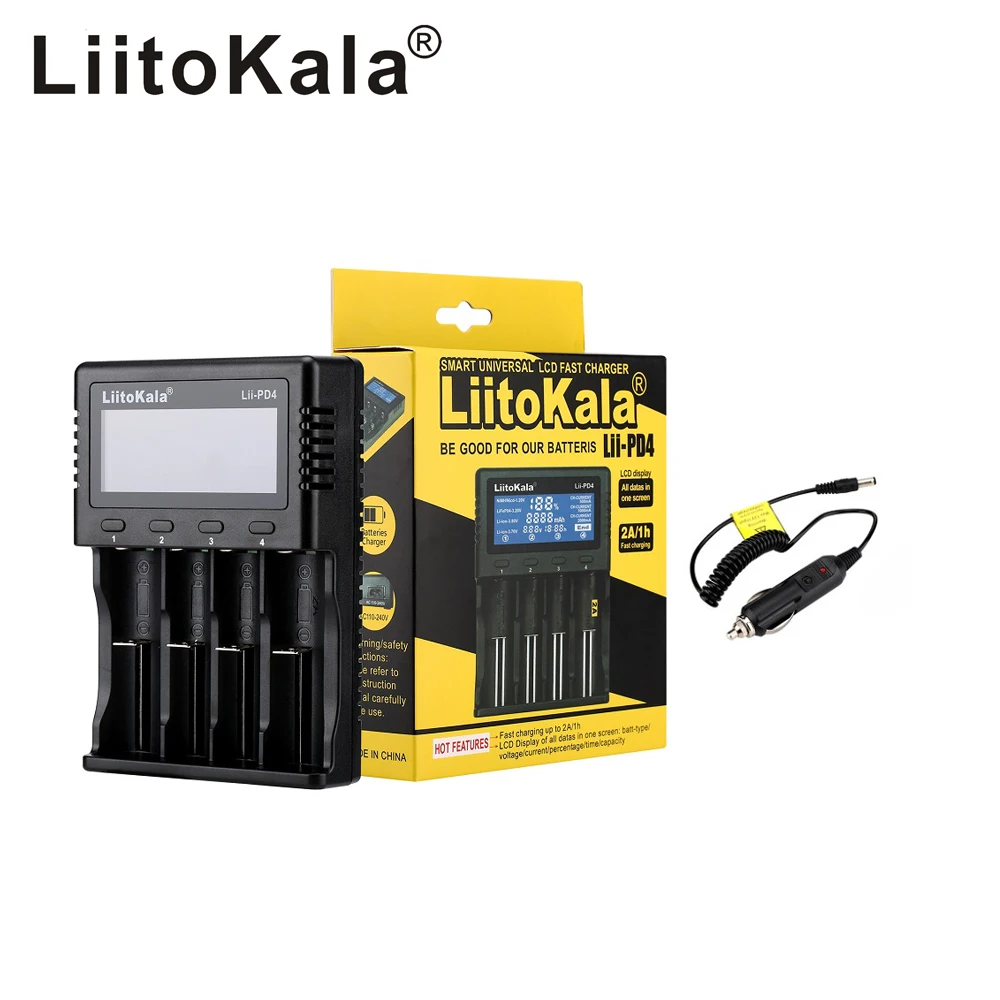

Зарядное устройство Liitokala Lii-PD2-PD4 LCD 3,7 V 18650 18350 18500 21700 20700 14500 AA NiMH для литиевых батарей

 Руководство пользователя Lii-PD4

Предостережения:

1.Это зарядное устройство может заряжать все цилиндрические аккумуляторы 3,7 V li-ion, 3,8 V IMR, 1,2 V Ni-MH/Cd, 3.2VLiFePO4

2.Прочитайте это руководство перед использованием И обратите особое внимание на рекомендуемый ток заряда, не нужно заряжать аккумулятор за рекомендуемый предел тока

3.Если вход постоянного тока, рекомендуется только 12 В 1Ais

4.Нагрев во время зарядки

5.Извлеките зарядное устройство из источника питания после завершения зарядки и одновременно извлеките аккумулятор из зарядного устройства

6.Только для использования в помещении

7.Отображение данных только для справки, пожалуйста, обратитесь к профессиональному инструменту для получения более точных данных

Характеристики и функции:

1.Мульти-Потребляемая мощность: кабель переменного тока 110-240V 50/60Hz (все указанные аккумуляторы входят в комплект поставки)/ 12V 1A адаптер (выборочно), четыре независимых зарядных разъем) и микро компьютерная система управления.

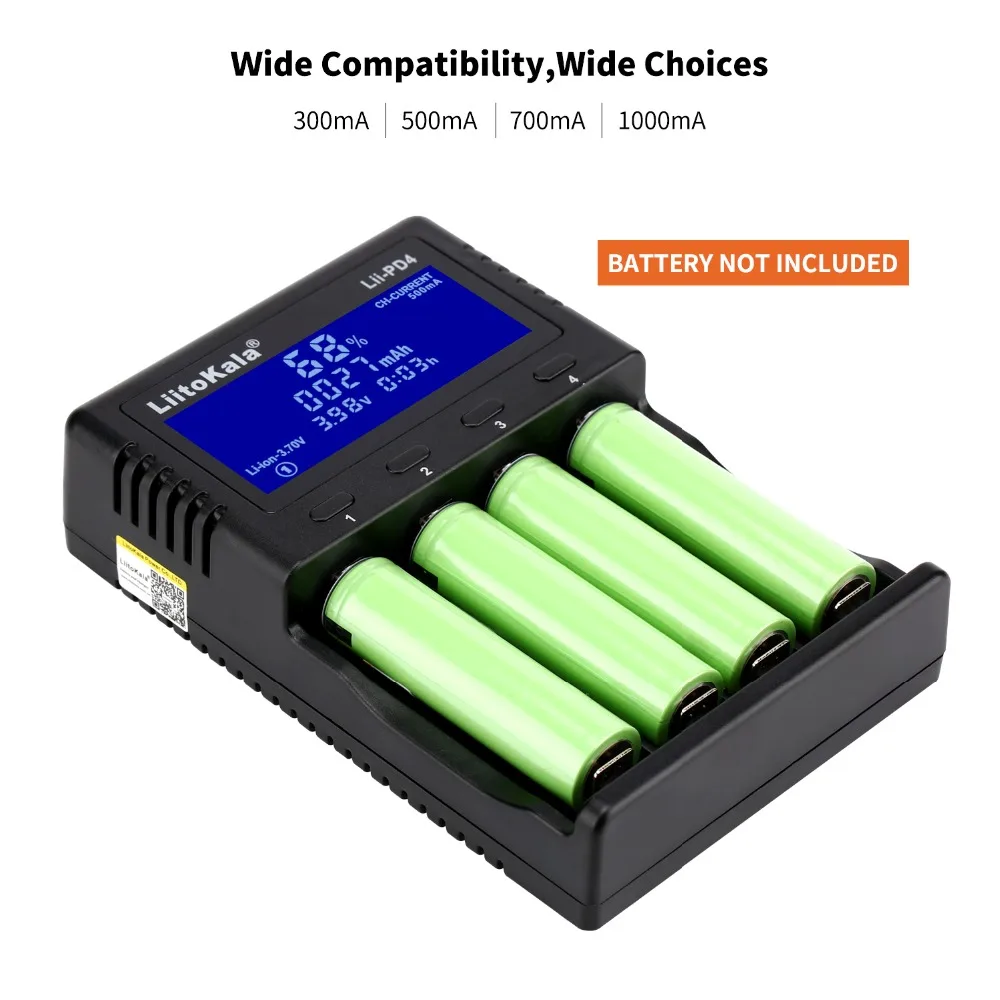

2.Ток заряда интеллигентая (ый) Авто-набор всего три уровня: 500mA/1000мА/2000mA),2000mA фиксируется только для слот #4.

3.Многофункциональный ЖК-дисплей зарядки: для зарядки progress25 % - 50% - 75% -100%, типы батарей: ni-mh 1,2 V, Li-Fe 3,2 V, Li-ion 3,7 V, литий-ионный 3,80 в (IMR), емкость для зарядки, напряжение и ток: 0.5A/1A/2A.

4.Определите Li-Ion и ni-mh аккумуляторы автоматически и отрегулируйте вручную режим зарядки для литий-ионных батарей LiFePO4 и 3,80 V (IMR)

5.Обновите аккумулятор OV. Он не будет заряжать аккумулятор 1,65-2,20 в (обновленный ток может быть обнаружен только)

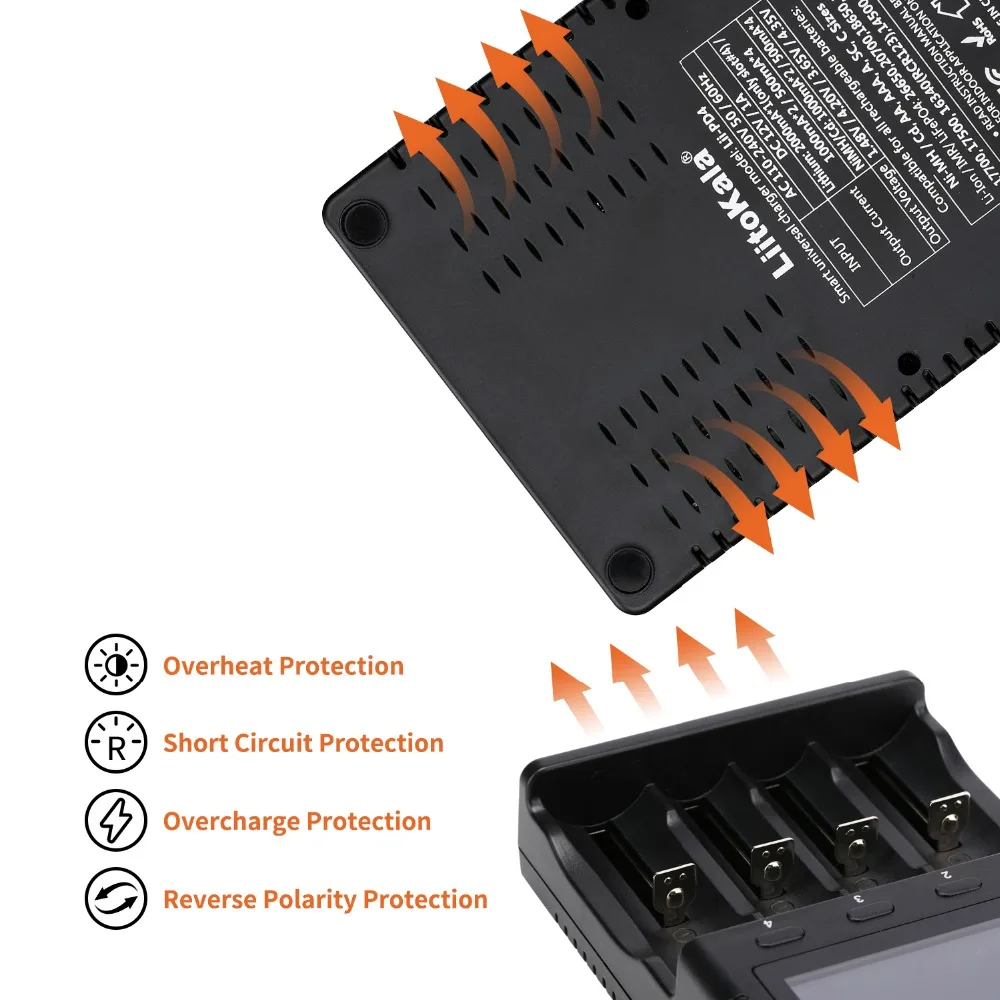

6.Многофункциональная функция защиты от перезарядки и переразряда, короткого замыкания, полярности и т. д. Он может точно определить сломанные батареи с гораздо большей безопасностью.

7.Зарядка при постоянном напряжении и токе

Кнопка и ЖК-дисплей:

1.Кнопка режима (кнопка канала):Для каждого канала есть 4 независимых кнопки отдельно. В то время как источник питания подключен и аккумулятор вставлен, 1) Нажмите кнопку канала в 5S, чтобы изменить тип батареи. Он начнет зарядку через 5 секунд после того, как установка типа аккумулятора (3,2 V или 3,80 V), 1,2 никель-металл-гидридный аккумулятор с напряжением и 3,7 V литий-ионный аккумулятор может быть обнаружена автоматически, поэтому потребуется установка только в том случае, 3,2 V и 3,8 V батареи;

Примечание: тип батареи может быть выбран только перед запуском зарядки.

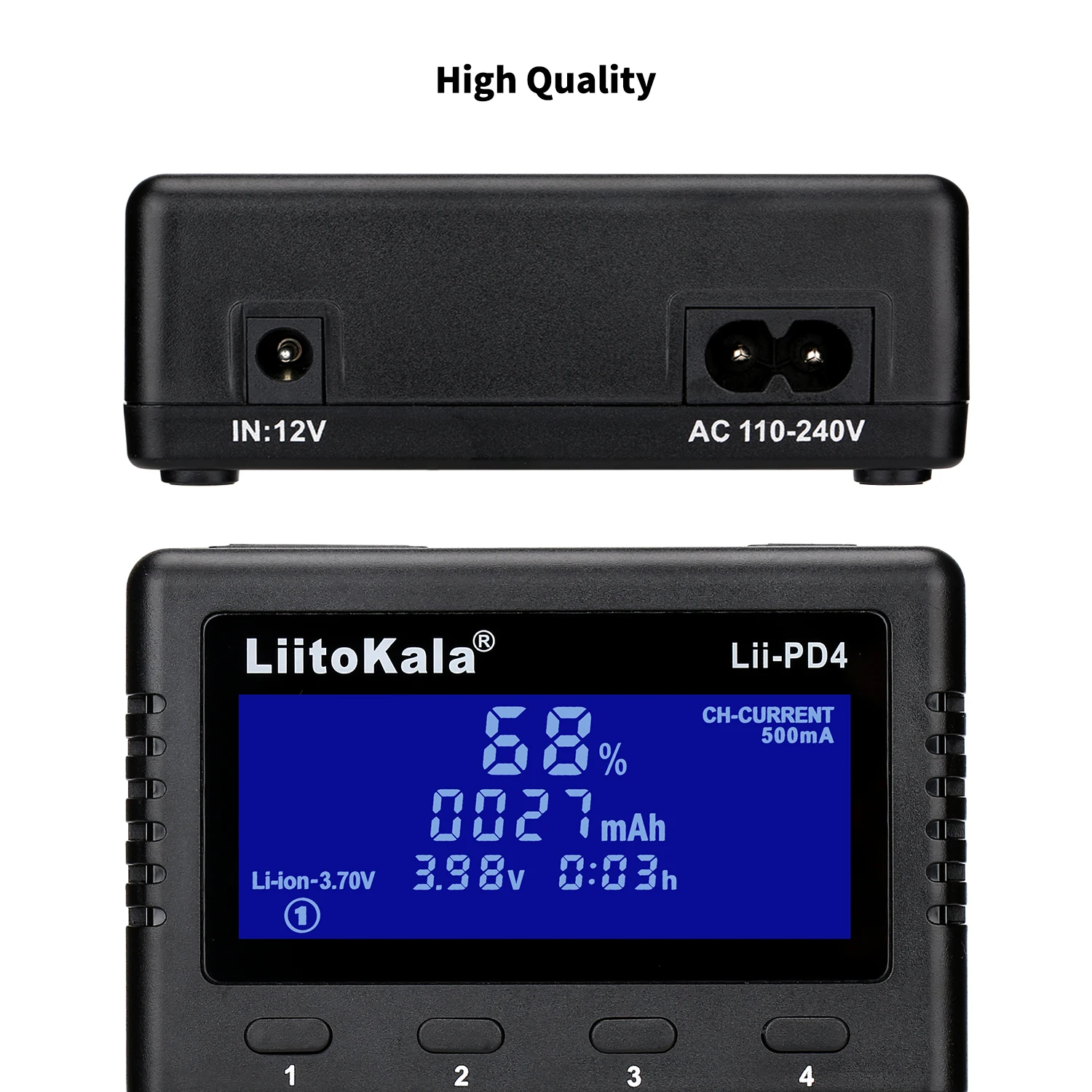

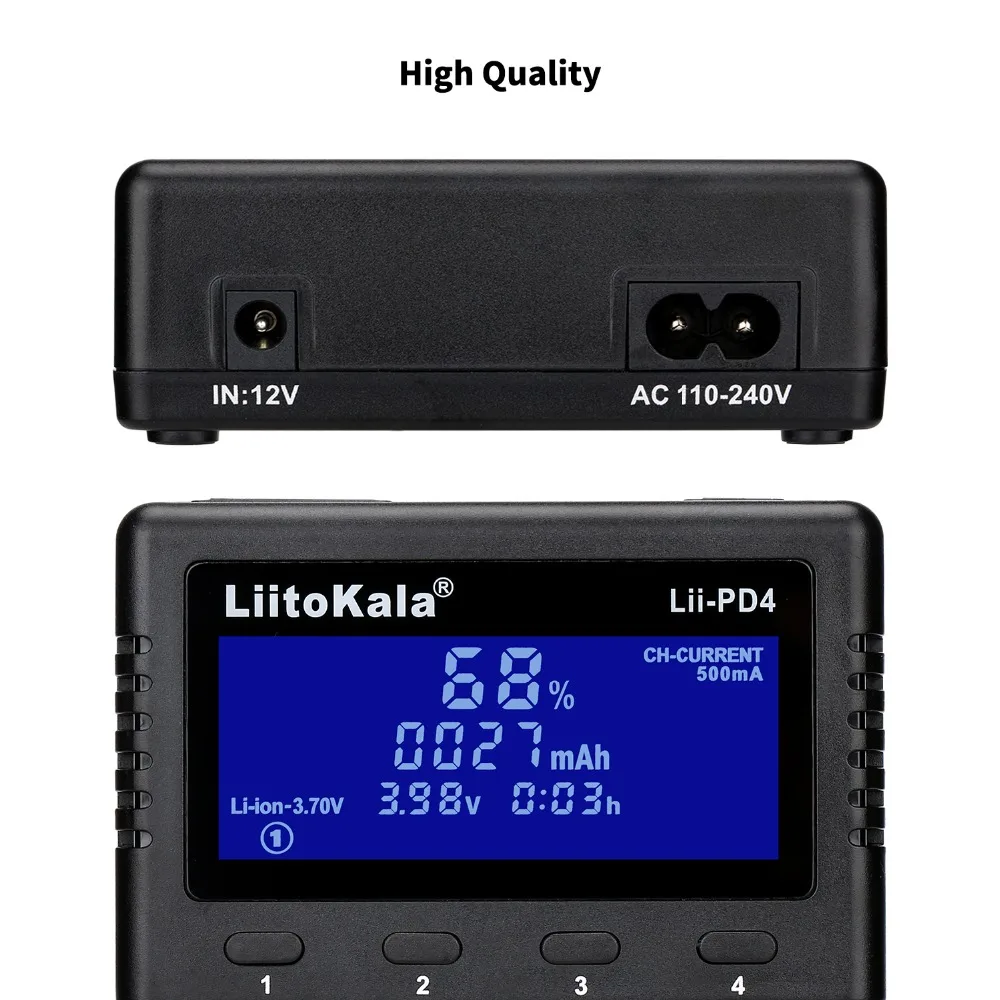

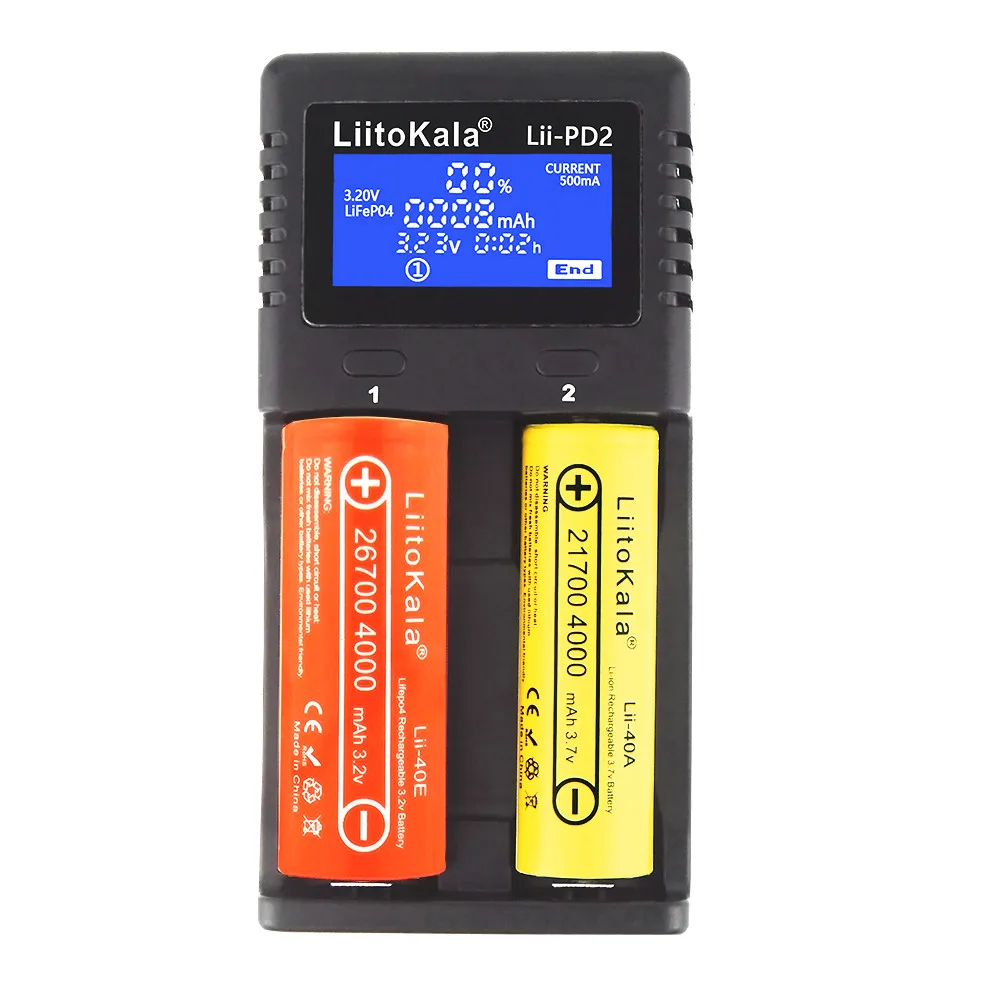

2.ЖК-дисплей: при подключении к источнику питания ЖК-светильник будет работать в течение 3 с: 1) Если аккумулятор не вставлен, ЖК-дисплей будет отображать «null» и будет выключен в течение 30 с 2) когда батарея вставлена и обнаружена, ЖК-дисплей покажет номер канала, в то время как изображение типа батареи" Литий-ионный аккумулятор 3,7 с v-образной горловиной и мигает о том, чтобы установить Тип батареи: этот момент в том случае, если Короткое нажатие на кнопка канала, он может установить тип батареи; В том случае, если не работает в течение 5 секунд, это beginsby автоматическое обнаружение (литий-ионный аккумулятор 3,7 V или никель-металл-гидридными), а затем процент зарядки изображение будет мигать определение начала зарядки. В то же время ЖК-дисплей также заряжает напряжение, емкость, время и ток. Когда зарядка завершается, она будет отображать «100%», в то время как она показывает «Конец» на ЖК-дисплее в правом нижнем углу.

Графический ЖК-дисплей:

Электрические параметры:

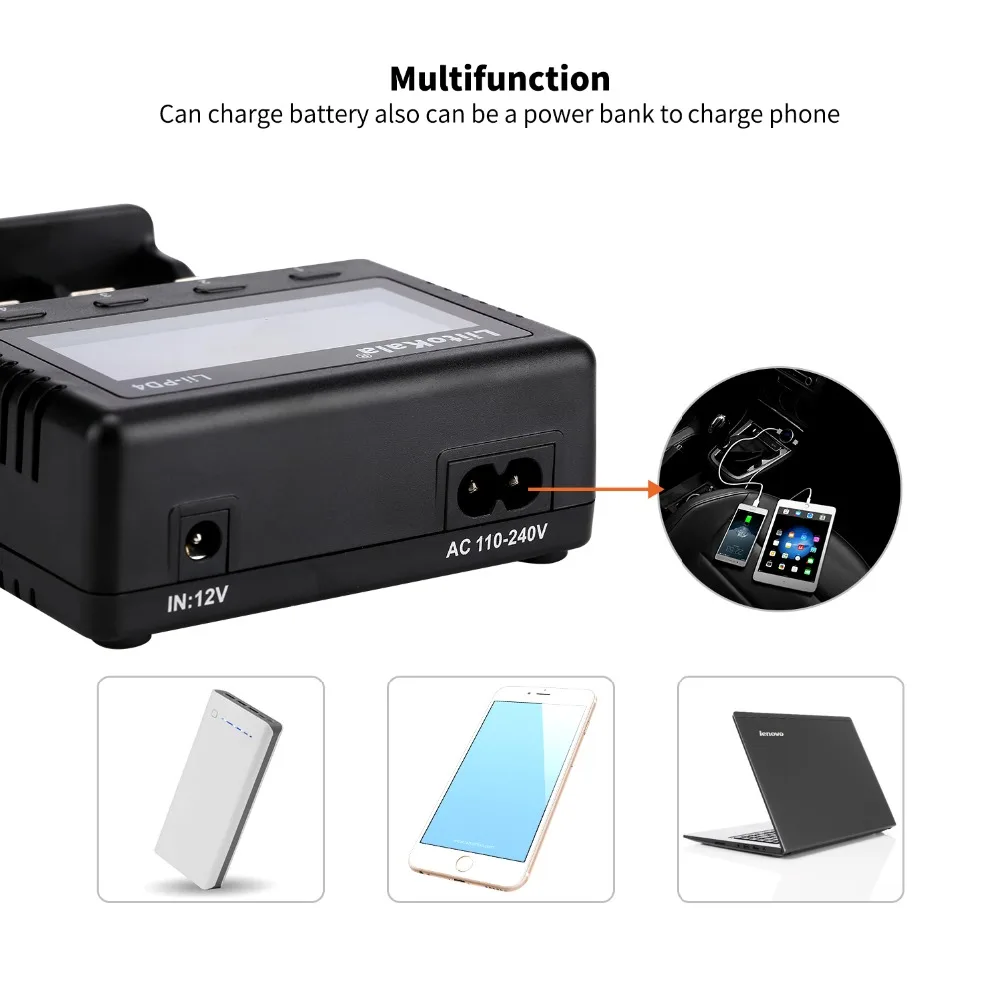

1. Вход: кабель переменного тока 110-240V 50/60Hz (все указанные аккумуляторы входят в комплект поставки)/ DC 12V 1A (выборочно)

2. Выход напряжение: DC 4,2 V для батарей Li-Ion (литий-ионных) 3,7 V

DC 4,35 V для Li-Ion 3,8 V( IMR)

DC 3,65 V для LiFePO4

DC 1,48 V для NiMH/NI-Cd

3. Выходной ток: li-ion/IMR/LiFePO4 2000mA * 1 (только для слота № 4),

1000мА * 2, 500мА * 3 500мА * 4

NiMH/NiCd: 1000mA * 2, 500mA * 3 500mA * 4

4. Постоянное напряжение, ток отключения: менее 100 мА

5. Ток в режиме ожидания: менее 15 мА

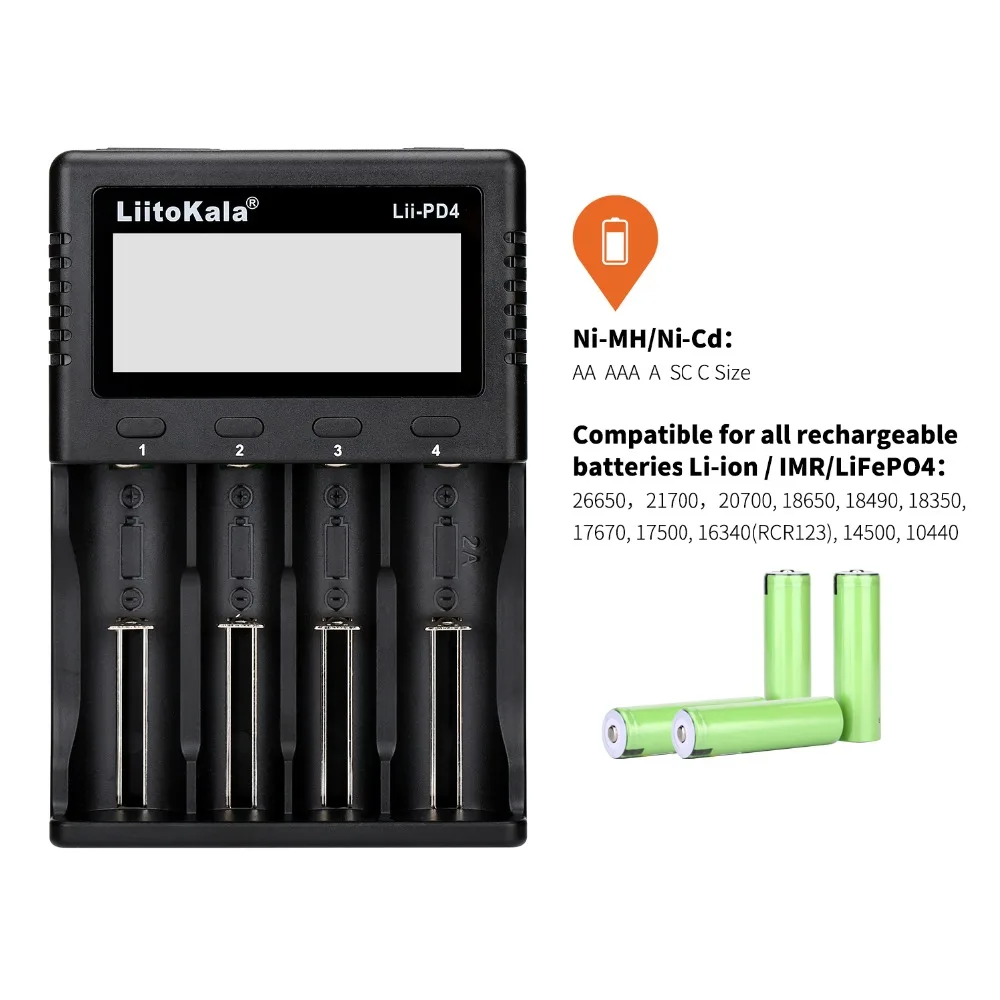

Совместимые типы и размеры батарей

Li-ion / IMR/LiFePO4: 26650,21700,20700, 18650, 18490, 18350, 17670, 17500, 16340(RCR123), 14500, 10440

NiMH/Cd: AA, AAA,SC, C

Размер и вес:

147 мм x 100 мм x 37 мм (Д x Ш x В)

Вес: approx221g (не включая кабель переменного тока)
