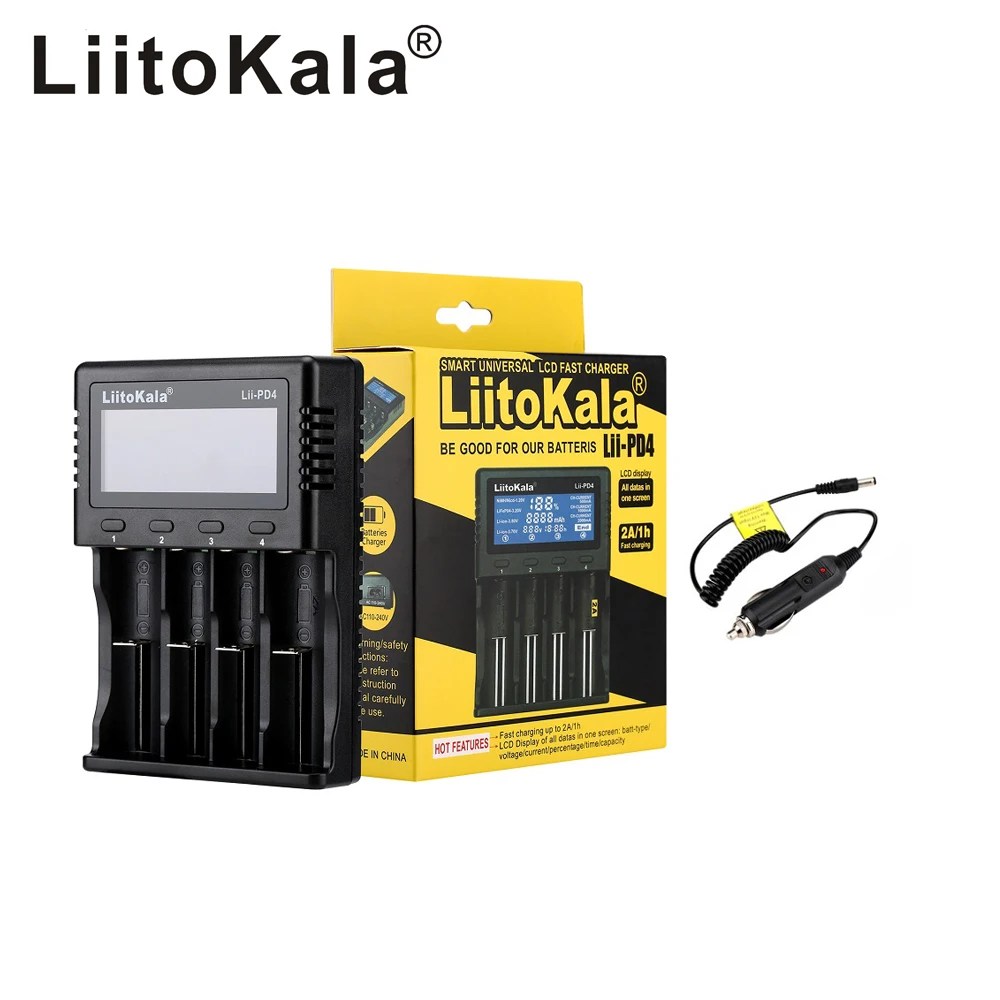

Зарядное устройство LiitoKala Lii-PD4, с ЖК-дисплеем, для батарей 18650, 26650, 21700, 18350, 3,73,21,51,2 В, AA, AAA, NiMh, литиевых

Руководство пользователя Lii-PD4

Предостережения:

1.Thischarger can chargeallcylindricalrechargeablebatteries 3.7VLi-Ion, 3,8 VIMR,1.2VNi-MH/Cd, 3,2 VLiFePO4.

2.Прочитайте это руководство перед использованием И обратите особое внимание на рекомендуемый ток заряда, не нужно заряжать аккумулятор за рекомендуемый предел тока

3.Если вход постоянного тока, рекомендуется only12V1Ais

4.Нагрев во время зарядки

5.Извлеките зарядное устройство из источника питания после завершения зарядки и одновременно извлеките аккумулятор из зарядного устройства

6.Только для использования в помещении

7.Отображение данных только для справки, пожалуйста, обратитесь к профессиональному инструменту для получения более точных данных

Характеристики и функции:

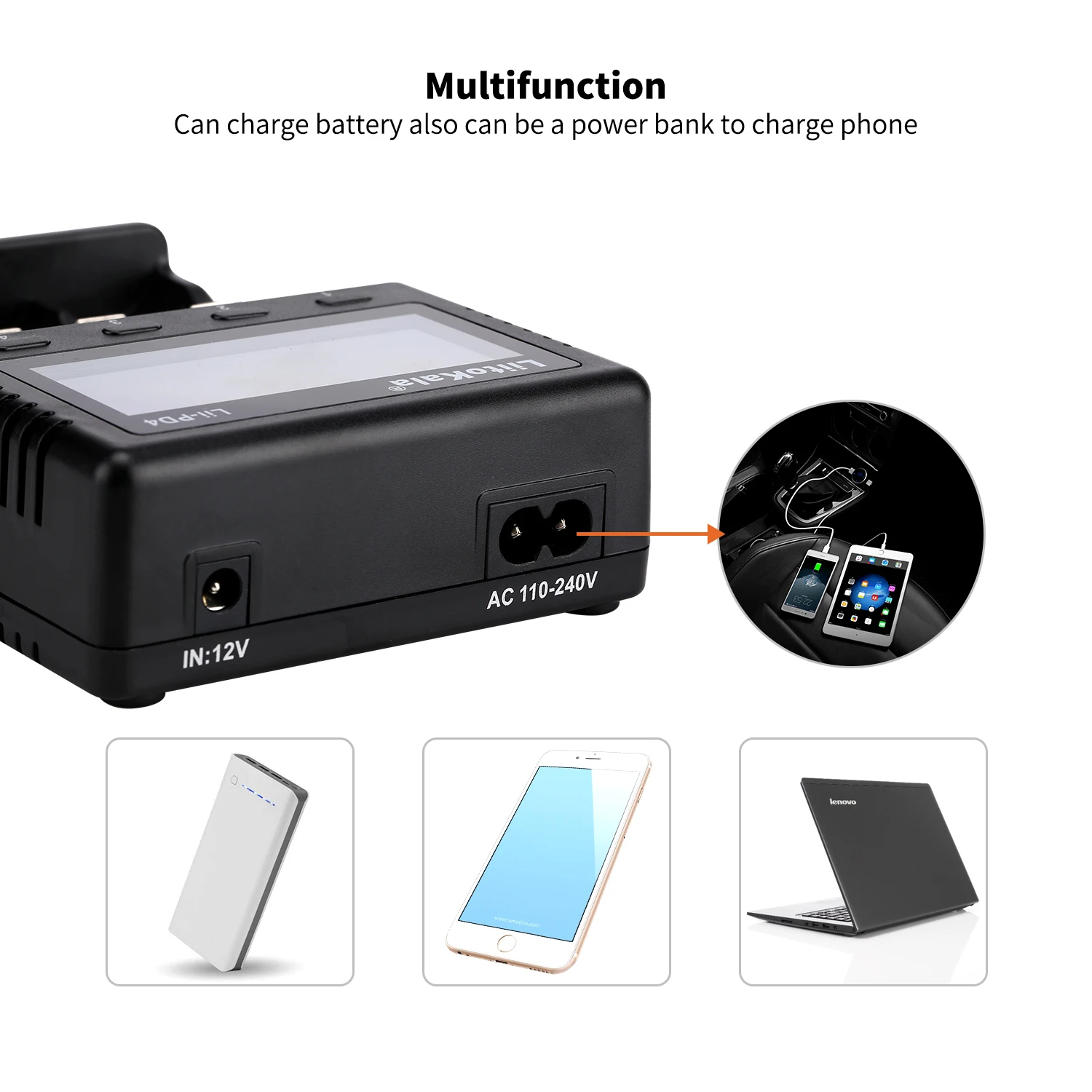

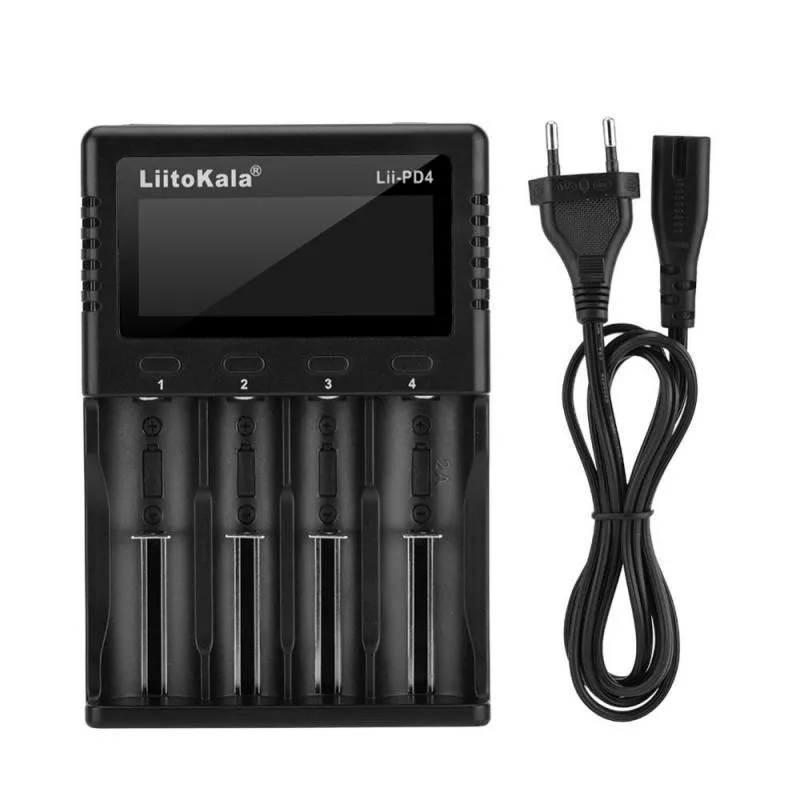

1.Мульти-вход питания: кабель переменного тока 110-240V 50/60Hz (все указанные аккумуляторы входят в комплект поставки)/ 12V 1A адаптер (выборочно), четыре независимых зарядных разъем) и микро компьютерная система управления.

2.Ток заряда интеллигентая (ый) Авто-набор всего три уровня: 500mA/1000мА/2000mA),2000mA фиксируется только для слот #4.

3.Многофункциональный дисплей: forcharging progress25 % - 50% - 75% -100%, типы батарей: ni-mh 1,2 V, Li-Fe 3,2 V, Li-ion 3,7 V, Li-ion 3,80 V(IMR), емкость зарядки, напряжение и ток: 0.5A/1A/2A.

4.Определите Li-Ion и ni-mh аккумуляторы автоматически и отрегулируйте вручную режим зарядки для литий-ионных батарей LiFePO4 и 3,80 V (IMR)

5.Обновите аккумулятор OV. Не будет заряжать аккумулятор 1,65-2,20 в (обновленный ток может быть обнаружен только)

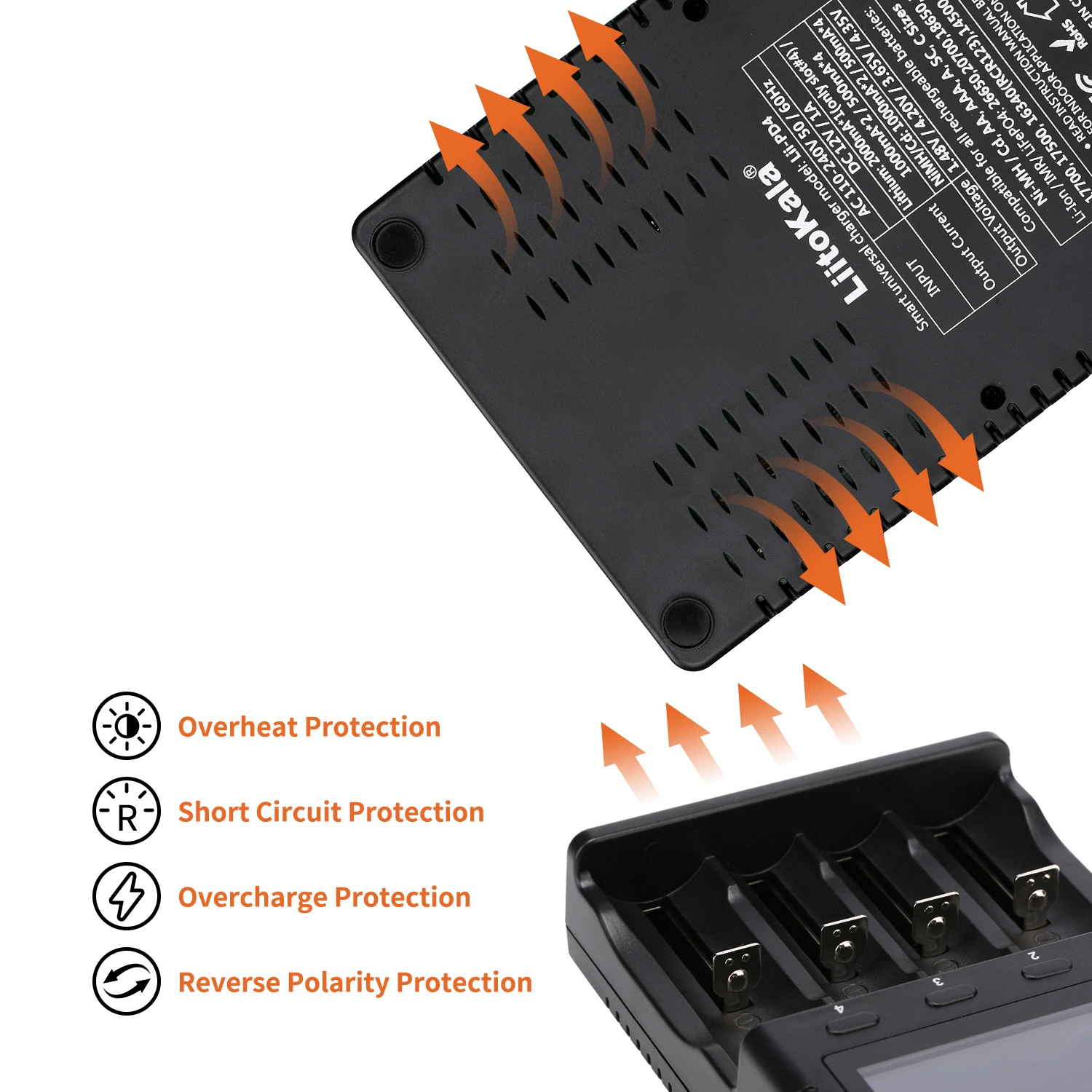

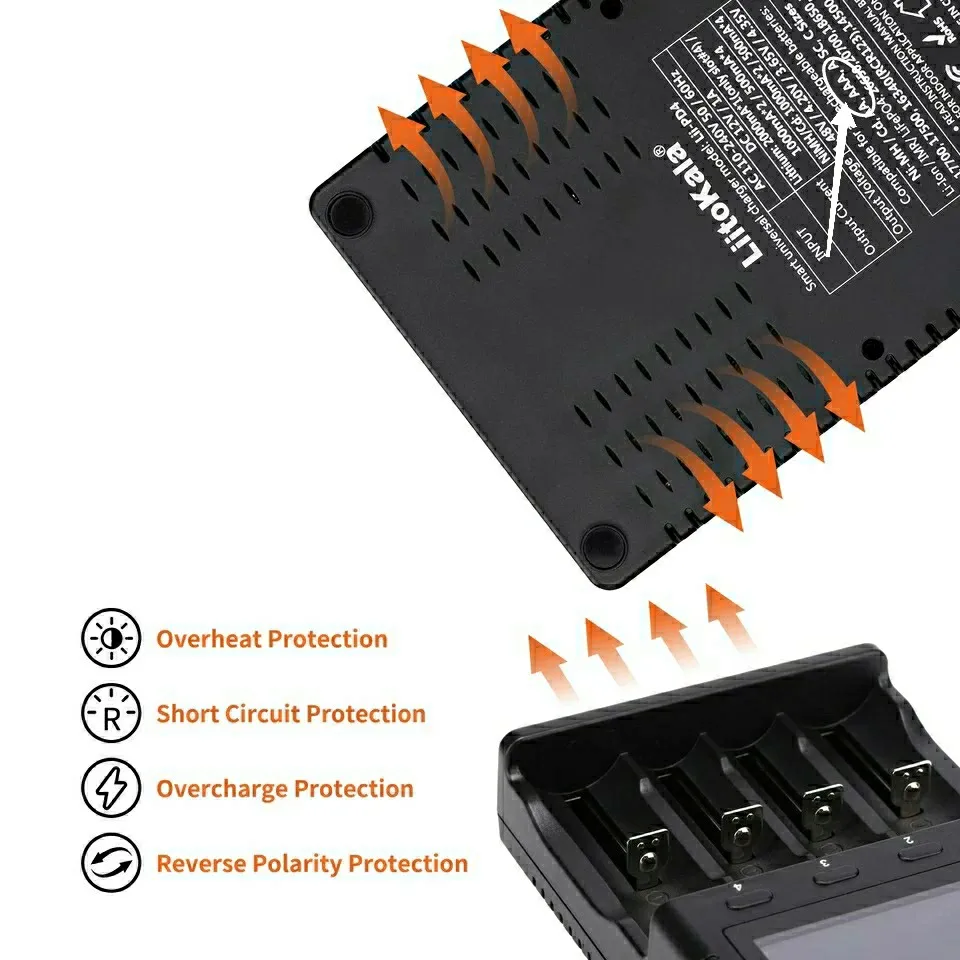

6.Многофункциональная функция защиты от перезарядки и переразряда, короткого замыкания, полярности и т. д. Он может точно определить сломанные батареи с гораздо большей безопасностью.

7.Зарядка при постоянном напряжении и токе

Кнопка и ЖК-дисплей:

1.Режим Buttonof (кнопка канала):Есть 4 независимых кнопки отдельно для каждого канала. Whilepower supplyis подключается и батарея вставляется, 1) короткий clickthechannelbuttonin 5Sto изменить тип батареи. Он начнет зарядку через 5 секунд после того, как установка типа аккумулятора (3,2 V или 3,80 V), 1,2 никель-металл-гидридный аккумулятор с напряжением и 3,7 V литий-ионный аккумулятор может быть обнаружена автоматически, поэтому потребуется установка только в том случае, 3,2 V и 3,8 V батареи;

Примечание: тип батареи может быть выбран только перед запуском зарядки.

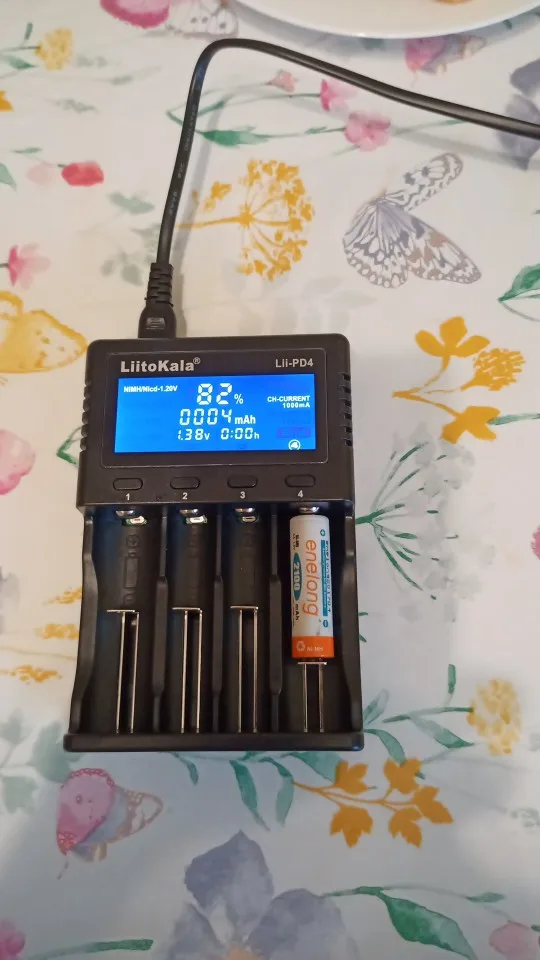

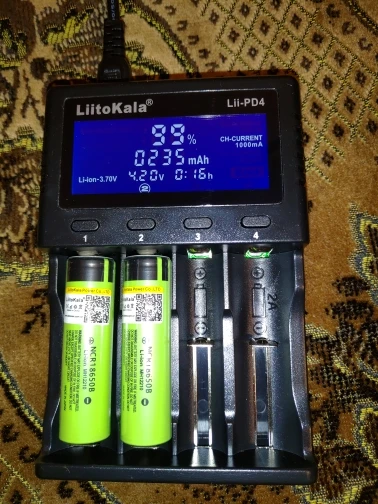

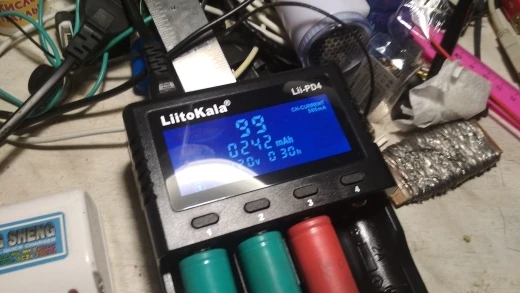

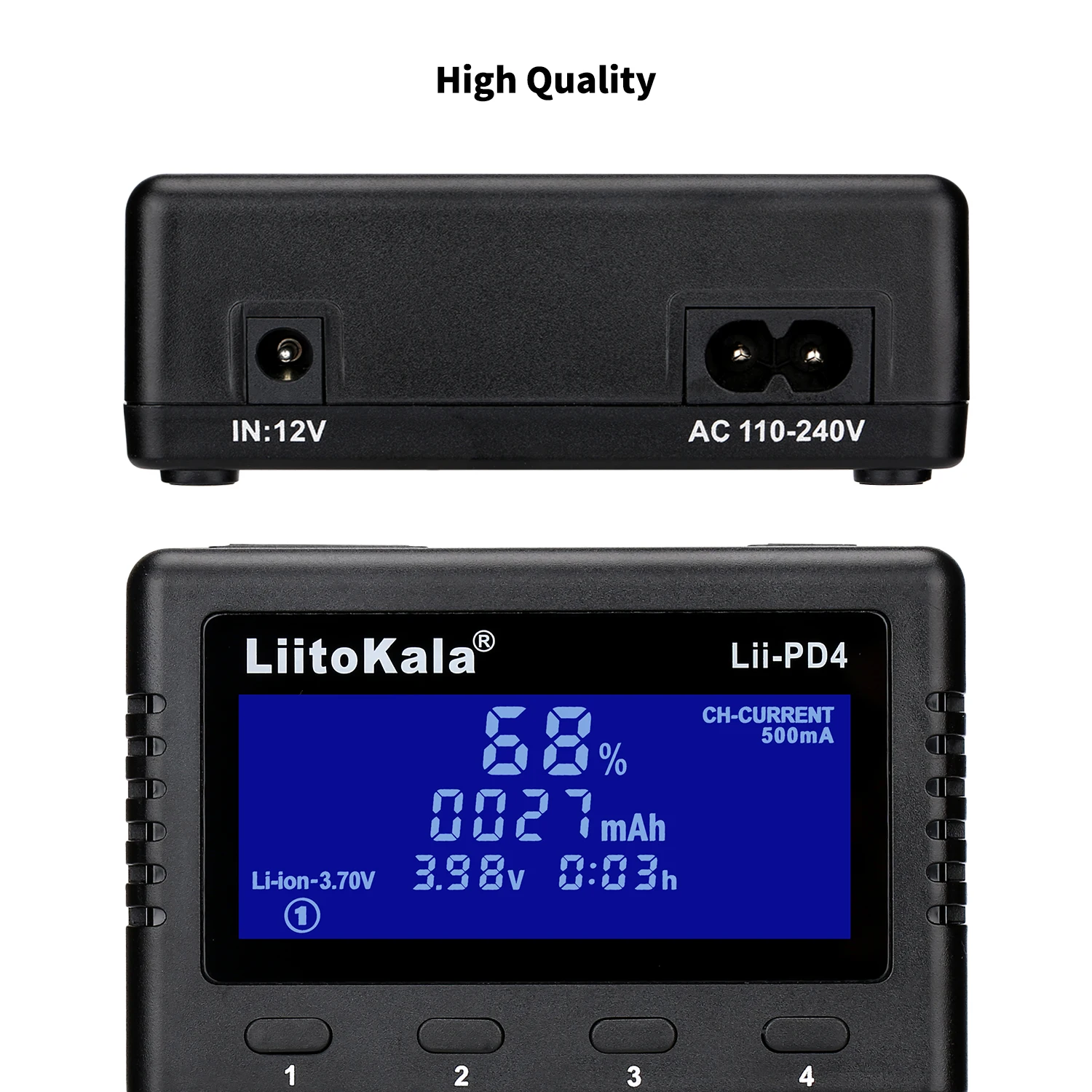

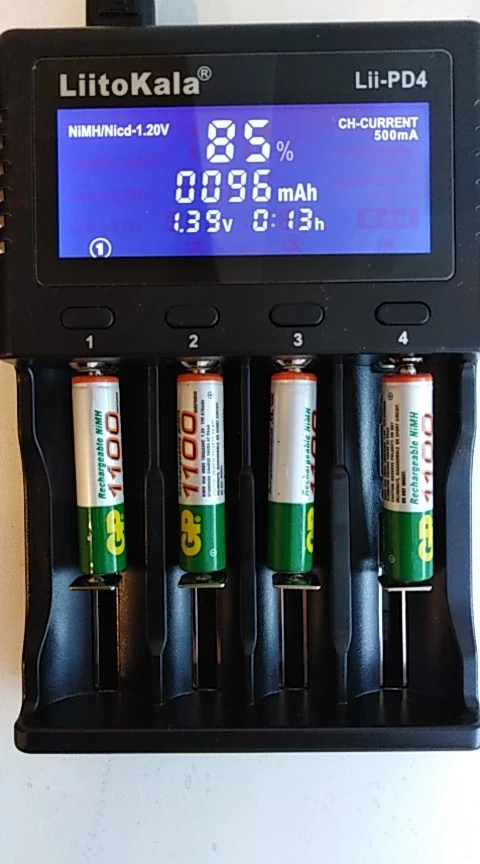

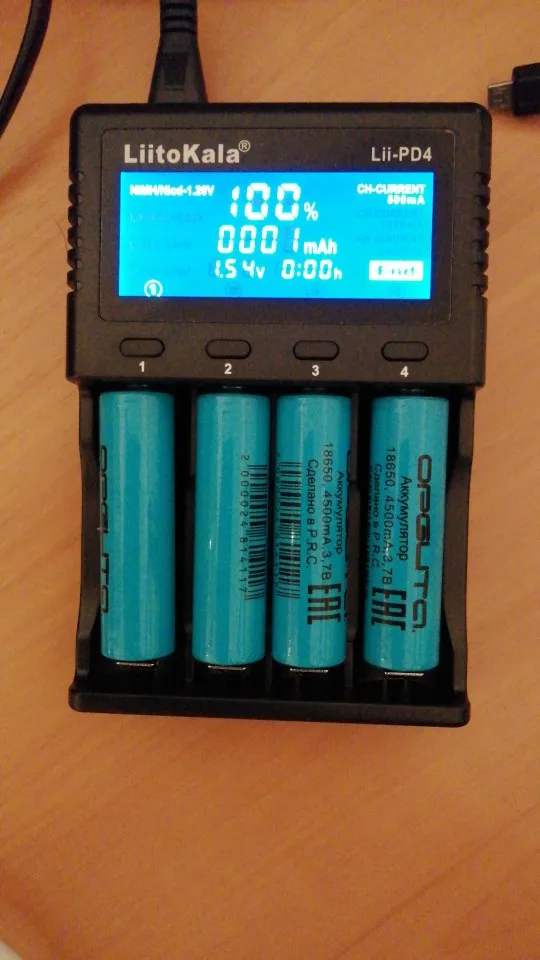

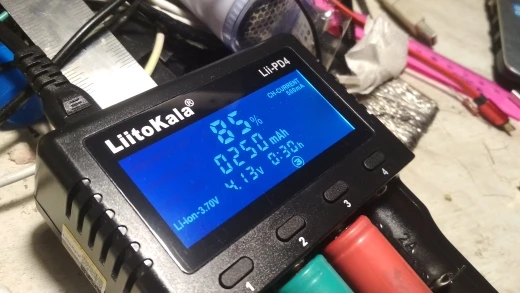

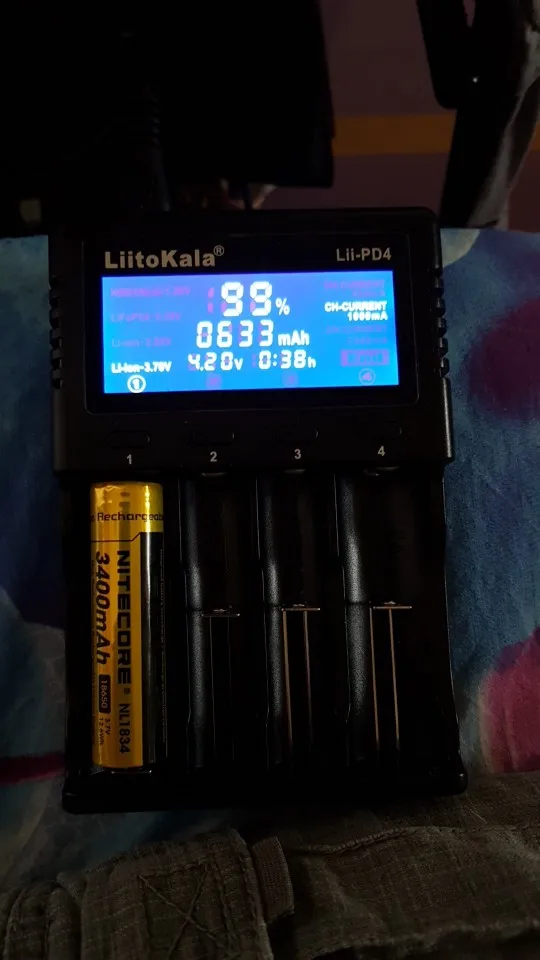

2.ЖК-дисплей: при подключении к источнику питания, ЖК-дисплей будет включаться 3S:1) Если аккумулятор не вставлен, ЖК-дисплей будет отображать «null» и будет выключен в 30S2), когда батарея вставлена и обнаружена, В ЖК-дисплей покажет номер канала, в то время как батарея изображения типа "li-ion 3,7 с v-образной горловиной и flashingindicatingto Тип батареи: Этот momentifshort нажмите кнопка канала, он может установить тип батареи; Если нет operationin5 секунд Это beginsbyautomaticdetection (литий-ионный аккумулятор 3,7 V или никель-металл-гидридного) thencharging процент изображение будет мигать определение начала зарядки. В то же время ЖК-дисплей также заряжает напряжение, емкость, время и ток. Когда зарядка завершается, она будет отображать «100%», в то время как она показывает «Конец» на ЖК-дисплее в правом нижнем углу.

Графический ЖК-дисплей:

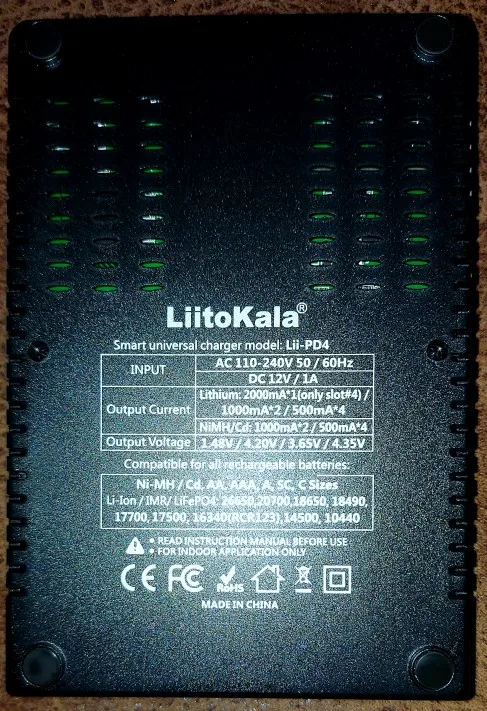

Электрические параметры:

1. Вход: кабель переменного тока 110-240V 50/60Hz (все указанные аккумуляторы входят в комплект поставки)/ DC 12V 1A (выборочно)

2. Выход напряжение: DC 4,2 V для батарей Li-Ion (литий-ионных) 3,7 V

DC 4,35 V для Li-Ion 3,8 V( IMR)

DC 3,65 V для LiFePO4

DC 1,48 V для NiMH/NI-Cd

3. Выходной ток: li-ion/IMR/LiFePO4 2000mA * 1 (только для слота № 4),

1000мА * 2, 500мА * 3 500мА * 4

NiMH/NiCd: 1000mA * 2, 500mA * 3 500mA * 4

4. Постоянное напряжение, ток отключения: менее 100 мА

5. Ток в режиме ожидания: менее 15 мА

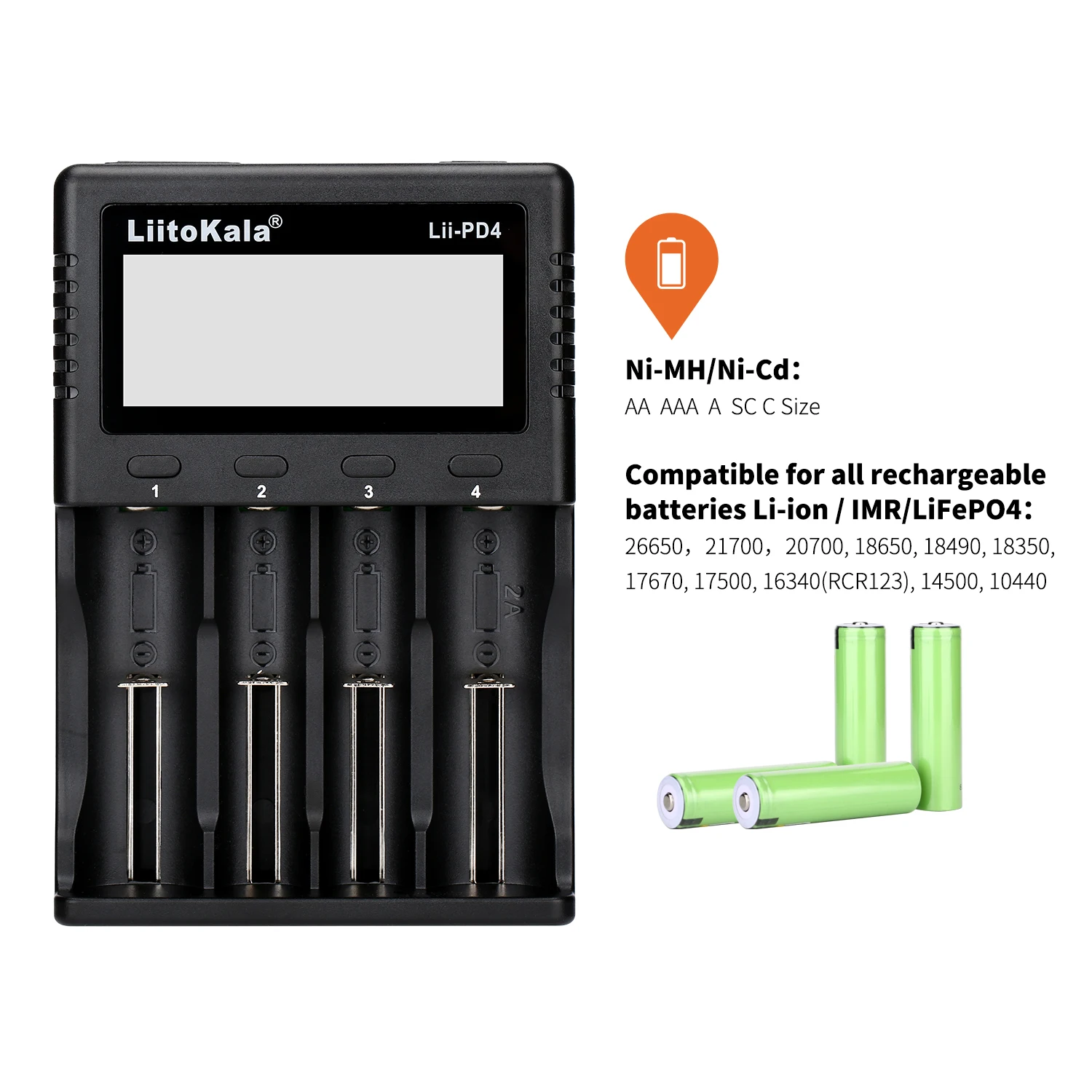

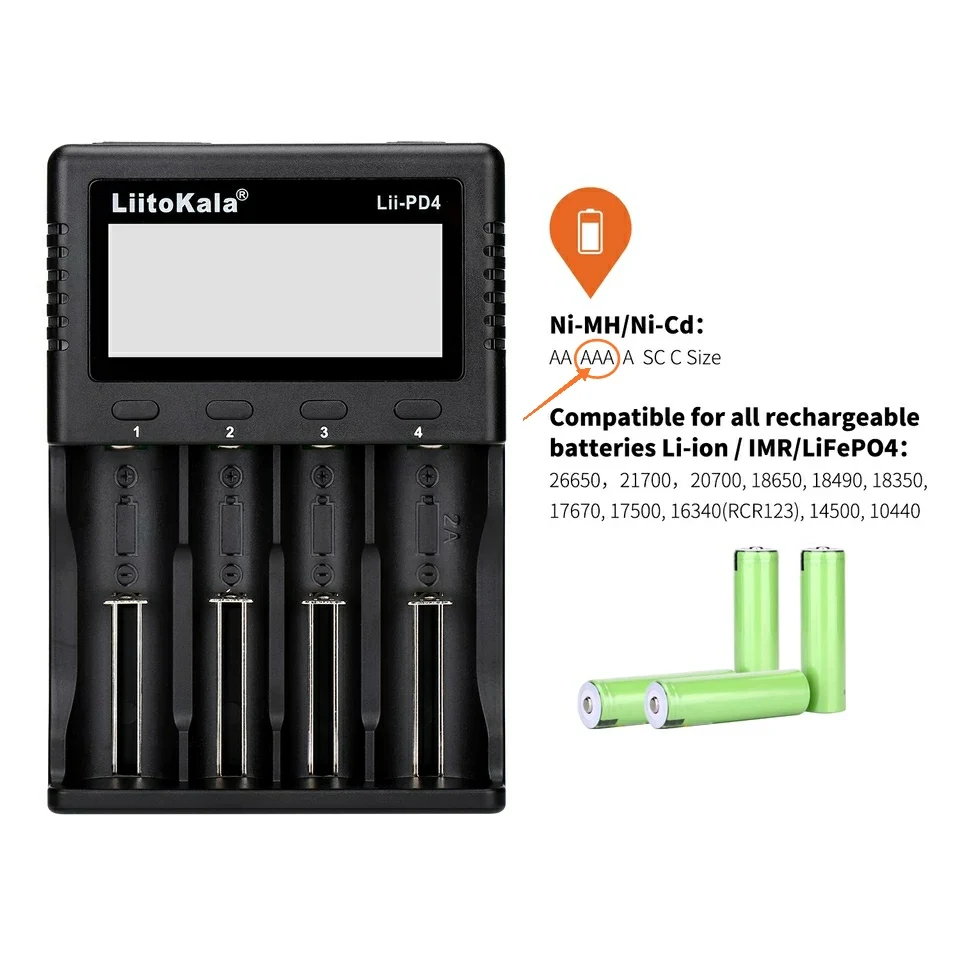

Совместимые типы и размеры батарей

Li-ion / IMR/LiFePO4: 26650,21700,20700, 18650, 18490, 18350, 17670, 17500, 16340(RCR123), 14500, 10440

NiMH/Cd: AA, AAA,SC, C

Размер и вес:

147 мм x 100 мм x 37 мм (Д x Ш x В)

Вес: approx221g (не включая кабель переменного тока)
