Плата ввода-вывода вычислительного модуля с функцией PoE, композитная коммутационная плата для разработки с Raspberry Pi smdCM3Lm3 +m3 + L

Обзор

Материнская плата для вычислительного модуля PoE представляет собой макетную плату, к которой можно подключить вычислительный модуль Raspberry Pi и более гибко использовать ресурсы Pi. Благодаря функции PoE (Power over Ethernet) и универсальным встроенным периферийным интерфейсам, он подходит для оценки вычислительного модуля Raspberry Pi, а также является идеальным выбором для конечных продуктов.

Особенности Разъем Raspberry Pi GPIO для соединения разных шляп Raspberry Pi 10/100 м автосогласование Ethernet-порта, с поддержкой PoE 4 порта USB, позволяет подключать больше USB-устройств 2x интерфейса камеры CSI Встроенные интерфейсы HDMI / DSI для подключения дисплеев Встроенный USB для UART, для последовательной отладки Интерфейс охлаждающего вентилятора, автоматическое включение питания или управление контактами IO Принимает изолированный источник питания SMPS (импульсный режим) Характеристики Источник питания: порт micro USB/порт Ethernet PoE Входная мощность PoE: 37 в ~ 57 В постоянного тока Выходная мощность PoE: 5 В, 2,5 А, постоянный ток Сетевой стандарт: стандарт 802.3af PoE Размеры: 114 мм × 84,4 мм Размер монтажного отверстия: 3,2 мм Что на борту

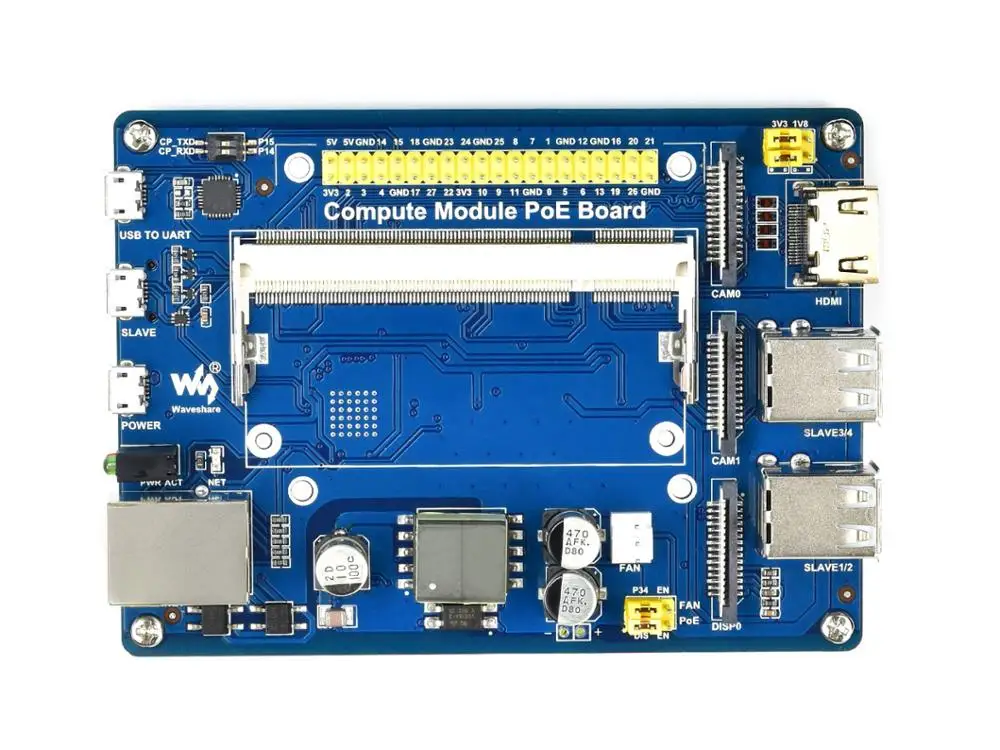

Интерфейс вычислительного модуля:Для подключения вычислительного модуля (см3/см3/см3 +/см3 + L) Разъем Raspberry Pi GPIO:Для подключения шляп Raspberry Pi Порт Ethernet с поддержкой PoE:10/100 м автосогласование, для подключения роутера или коммутатора с функцией PoE Интерфейс DSI:Порты дисплея для подключения Raspberry Pi LCD Порты USB:4 порта USB для подключения USB-устройств Интерфейс CSI:2 порта камеры CSI для подключения камеры Raspberry Pi Порт HDMI Интерфейс USB-UART:Для последовательной отладки USB-подчиненный интерфейс:Позволяет записывать образ системы в вычислительный модуль 3/3 + Порт питания:5В 2.5а Слот для карты TF (нижняя сторона):Вставьте карту Micro SD с предварительной системой для запуска вычислительного модуля 3/3 + Lite Интерфейс охлаждающего вентилятора LAN9514 (нижняя сторона):Полностью интегрированный Ethernet-контроллер usb-хаб и 10/100M Чип управления питанием Si3404 PoE (нижняя сторона) CP2102 USB в UART конвертер EP13 PoE силовой трансформатор Оптический Изолятор Два светодиодный ных индикатора: Красный: индикатор питания Raspberry Pi Зеленый: индикатор рабочего состояния Raspberry Pi Сетевой индикатор Мостовой выпрямитель Перемычка VGx power config:Настройте уровень ввода/вывода Конфигурация вывода UART: Слева: Подключите последовательный порт CP2102 и последовательный порт Raspberry Pi Справа: Отключите последовательный порт CP2102 и последовательный порт Raspberry Pi Конфигурация охлаждающего вентилятора: P34: вентилятор управляется программой через контакт P34 RU: вентилятор питается напрямую от источника питания 5 В Конфигурация PoE: DIS: отключить PoE EN: Включите PoE Подушечки для измерения напряжения питания PoE Пример

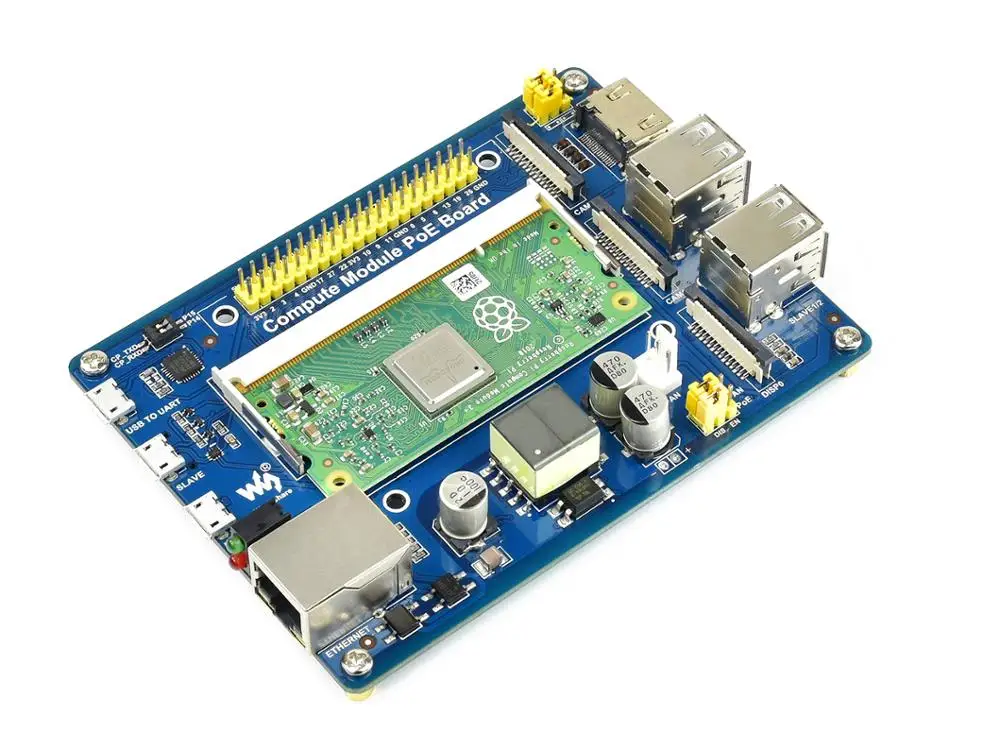

Примечание: вычислительный модуль на фото не входит в комплект.

Размеры

Содержимое упаковки

Вес:0,082 кг
