Плата вычислительного модуля Waveshare с функцией PoE, для Raspberry Pi см3CM3Lсм3 +см3 + L

Обзор

Вычислительный Модуль PoE Board представляет собой макетную плату, в которую можно подключить вычислительный модуль Raspberry Pi и более гибко использовать ресурсы Pi. Благодаря функции PoE (Power over Ethernet) и универсальным встроенным периферийным интерфейсам она подходит для оценки вычислительного модуля Raspberry Pi, также является идеальным выбором для конечных продуктов.

Особенности Головка Raspberry Pi GPIO, для соединения видов головных уборов Raspberry Pi Порт Ethernet 10/100M с поддержкой PoE и автосогласованием 4 порта USB, позволяет подключать больше USB-устройств 2x интерфейсы камеры CSI Встроенные интерфейсы HDMI / DSI для подключения дисплеев Встроенный USB для UART, для последовательной отладки Интерфейс охлаждающего вентилятора, автоматическое включение питания или управление с помощью контактов ввода-вывода Принимает изолированный SMPS (импульсный режим питания) Технические характеристики Питание: порт micro USB/порт Ethernet PoE Входная мощность PoE: 37 в ~ 57 В постоянного тока в Выходная мощность PoE: 5 В 2,5 А пост. Тока Сетевой стандарт: стандарт PoE 802.3af Размеры: 114 мм × 84,4 мм Размер монтажного отверстия: 3,2 мм Что на борту

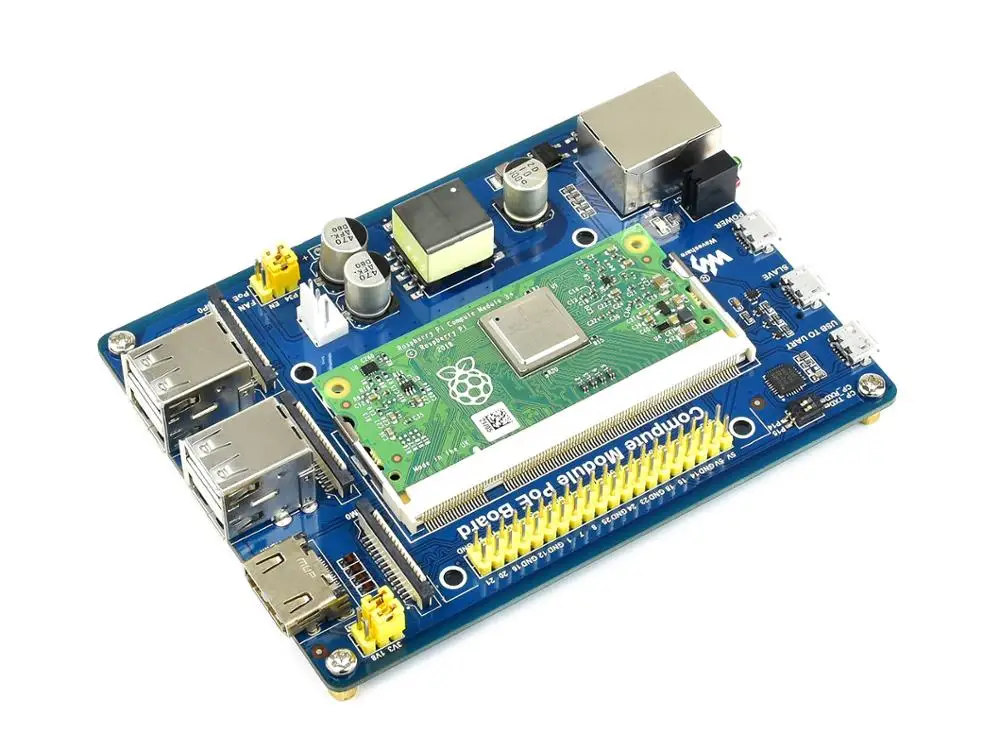

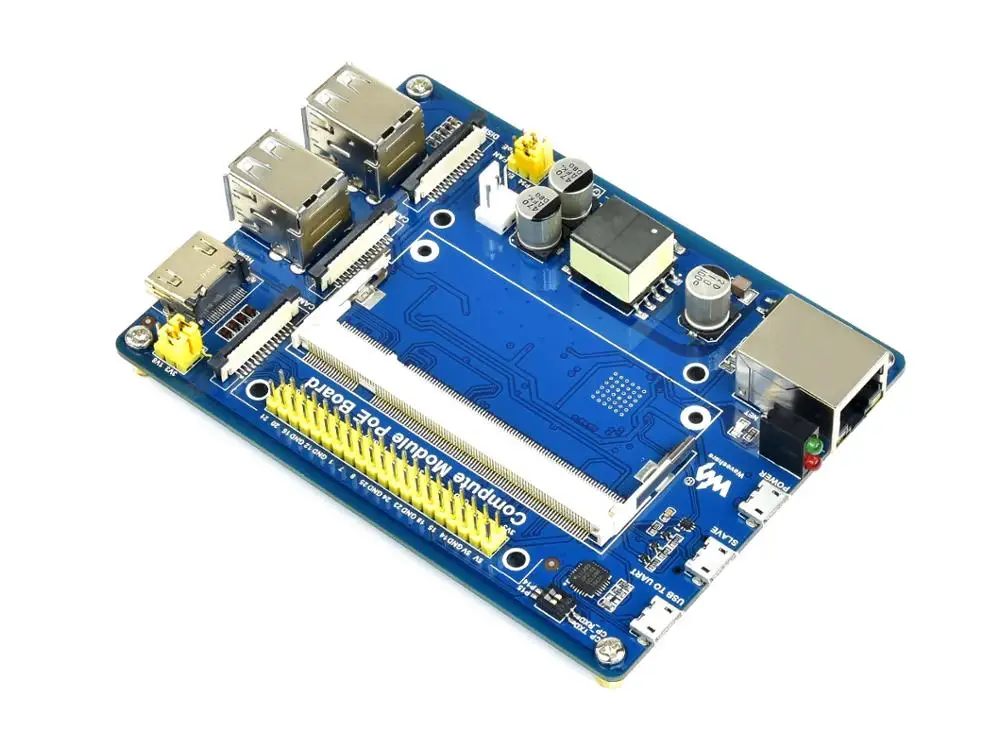

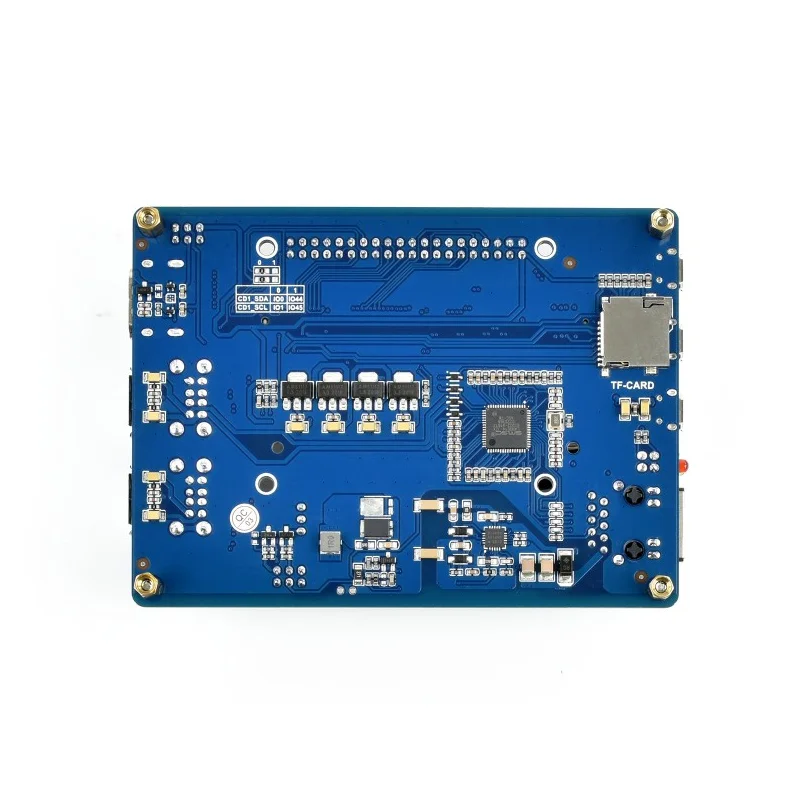

Интерфейс вычислительного модуля:Для подключения вычислительного модуля (см3/см3l/см3 +/см3 + L) Заголовок Raspberry Pi GPIO:Для подключения шляп Raspberry Pi Ethernet-порт с поддержкой PoE:10/100 м автосогласование, для подключения маршрутизатора или коммутатора с функцией PoE Интерфейс DSI:Порты дисплея, для подключения Raspberry Pi LCD USB-порты:4 порта USB, для подключения USB-устройств Интерфейс CSI:2 порта для камеры CSI, для подключения камеры Raspberry Pi Порт HDMI Интерфейс USB-UART:Для последовательной отладки Интерфейс USB SLAVE:Позволяет записывать образ системы в вычислительный модуль 3/3 + Порт питания:5 в 2,5 А Слот для TF-карты (нижняя сторона):Вставьте карту Micro SD с предварительно обожженной системой, чтобы запустить вычислительный модуль 3/3 + Lite variant Интерфейс охлаждающего вентилятора LAN9514 (нижняя сторона):Полностью интегрированный Ethernet-контроллер usb-хаб и 10/100M Чип управления питанием Si3404 PoE (нижняя сторона) Конвертер CP2102 USB в UART Трансформатор питания EP13 PoE Оптический Изолятор Два светодиодный индикатора: Красный: индикатор питания Raspberry Pi Зеленый: индикатор рабочего состояния Raspberry Pi Индикатор сети Мостовой выпрямитель Перемычка конфигурации VGx power:Настройте уровень ввода-вывода Конфигурация вывода UART: Слева: Подключите последовательный порт CP2102 и последовательный порт Raspberry Pi Справа: Отключите последовательный порт CP2102 и последовательный порт Raspberry Pi Конфигурация охлаждающего вентилятора: P34: Управление вентилятором осуществляется с помощью контакта P34 EN: вентилятор напрямую питается от источника питания 5 В Конфигурация PoE: DIS: отключить PoE EN: включить PoE Блоки для измерения напряжения питания PoE Пример

Примечание: вычислительный модуль на фото не входит в комплект.

Размеры

Ресурсы разработки

Вики:Www.waveshare.com/wiki/Compute_Module_PoE_Board

Содержимое упаковки

Вес:0,082 кг
