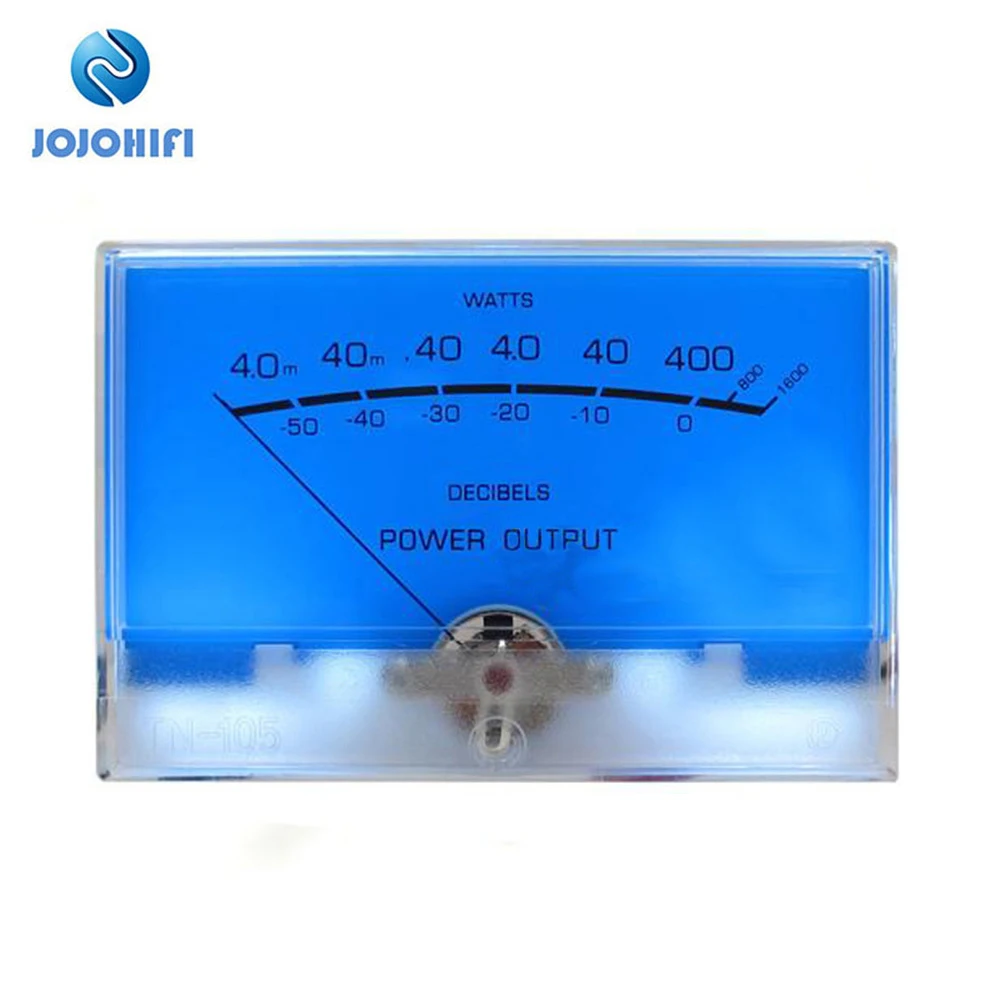

Высокоточный VU-метр, Классический McIntosh Lake Blue, дБ, настольный разряд, плоский стол, предварительно сценический усилитель звука, измеритель мощности

TN-105 Classic McIntosh Lake Blue Высокоточный VU метр дБ Настольный разряд плоский стол предступенчатый аудио усилитель мощности

Примечание:

● Это водное Голубое озеро, которое подходит для больших шасси. После увеличения размера новая модель больше подходит для шасси с шириной панели 430 мм. Циферблат по-прежнему сохраняет классический стиль Maijingtu!

Параметры:

● Материал указателя: цинковая белая медь● Цвет указателя: черный● Направление поворота указателя: слева направо● Длина указателя: 54 ± 1 мм от центральной оси до конца иглы● Указатель Ширина: 0,45 ± 0,05 мм● Направление использования электрического счетчика: вертикальное

Электрические характеристики:

● Стандартные условия испытаний: температура 20 ℃, влажность 70%, если нет разницы в результатах испытаний, он также может быть протестирован при нормальной температуре и влажности.● Чувствительность к току: указатель находится в нулевой шкале до максимальной шкалы (полномасштабное положение). Чувствительность составляет 1000 мкА ± 10%.● Внутреннее сопротивление: 500 Ом ± 10%.● Сопротивление изоляции: 500 В постоянного тока плюс 50 м Ом или более используется для внешней коробки счетчика и электрической цепи. Сопротивление изоляции корпуса счетчика и электрической цепи Протестировано напряжением постоянного тока 500 В.● Нулевое положение: используется стандартное положение счетчика, а точка, в которой передняя часть указателя и центр нулевой шкалы объединены, является справочным указателем и нулевой шкалой.● Баланс: допустимый диапазон погрешности измерителя, когда стандартное положение наклонено назад и вперед на 90 градусов ± 1 мм.● Указка прилипает: когда полномасштабный ток мгновенно утрояет ток и медленно Снижает чувствительность к току при считывании 1/2, указатель вернется к шкале 1/3 шкалы.● Трение: когда ток добавляется к измерителю и медленно увеличивается или уменьшается до определенного значения, диапазон погрешности указанной точки составляет ± 1 мм.● Торможение: мгновенно добавьте 2/3 от текущего значения пластины шкалы, в течение одной секунды от начала до времени, указанного указателем.

Специальное испытание:

● Тест на перегрузку вводит в десять раз полномасштабный ток каждые пять секунд. Это действие повторяется девять раз. Каждый раз, когда есть 0,5 секунд, и тест остается в норме.● Вибрационных испытаний: после упаковки, может иметь разный метраж, будет вибрировать, 1000 раз вверх и вниз 4 мм в минуту на вибрационная платформа в течение 10 минут в каждом направлении. Этот тест остается нормальным.● Испытание на удар: после упаковки электрического счетчика Он опускается с высоты 30 см на деревянную доску толщиной 3 см. Тест на три направления X.Y.Z. поддерживается после этого теста.● Тест надежности: после того, как 100000 точка калибровки настоящих входного сигнала, в настоящее время предел чувствительности все еще не превышает стандарт.● Испытание на воздействие на окружающую среду: температура 50 ℃, влажность 85%, длится 100 часов, после этого теста остается нормальным.● Испытание на натяжение Клеммы: клемма mus

Остальные:

● Предел рабочей температуры: от-10 ℃ до + 60 ℃ RH от 35 до 85%Предел температуры хранения: от-20 ℃ до + 60 ℃ RH 35 до 85%Не помещайте счетчик под прямыми солнечными лучами и храните счетчик в упаковочной коробке, чтобы предотвратить попадание посторонних веществ в счетчикПайка условия: Поставьте терминал около 3 мм в Луженая листовая сталь при температуре 230 ° C для 3,5 секунд. Тест остается нормальным после этого теста.Припоя температура: удерживайте кнопку для пайки пистолет температуры при температуре не выше 350 ℃, обратитесь в терминал для 3,5 секунд, и передний конец терминала составляет около 3 мм в контакт с пайки пистолет. Этот тест остается нормальным.Антистатические: Используйте сухую нейлоновую ткань для тестирования три раза в одном направлении на поверхности прозрачного покрытияХарактеристики лампы: четыре белых светодиодов 2,8-3,0 V (вы также можете изменить подсветка до 12V, и мы вышлем вам делитель резисторы бесплатно, просто следуйте, указанные ниже для того, чтобы припоя.)

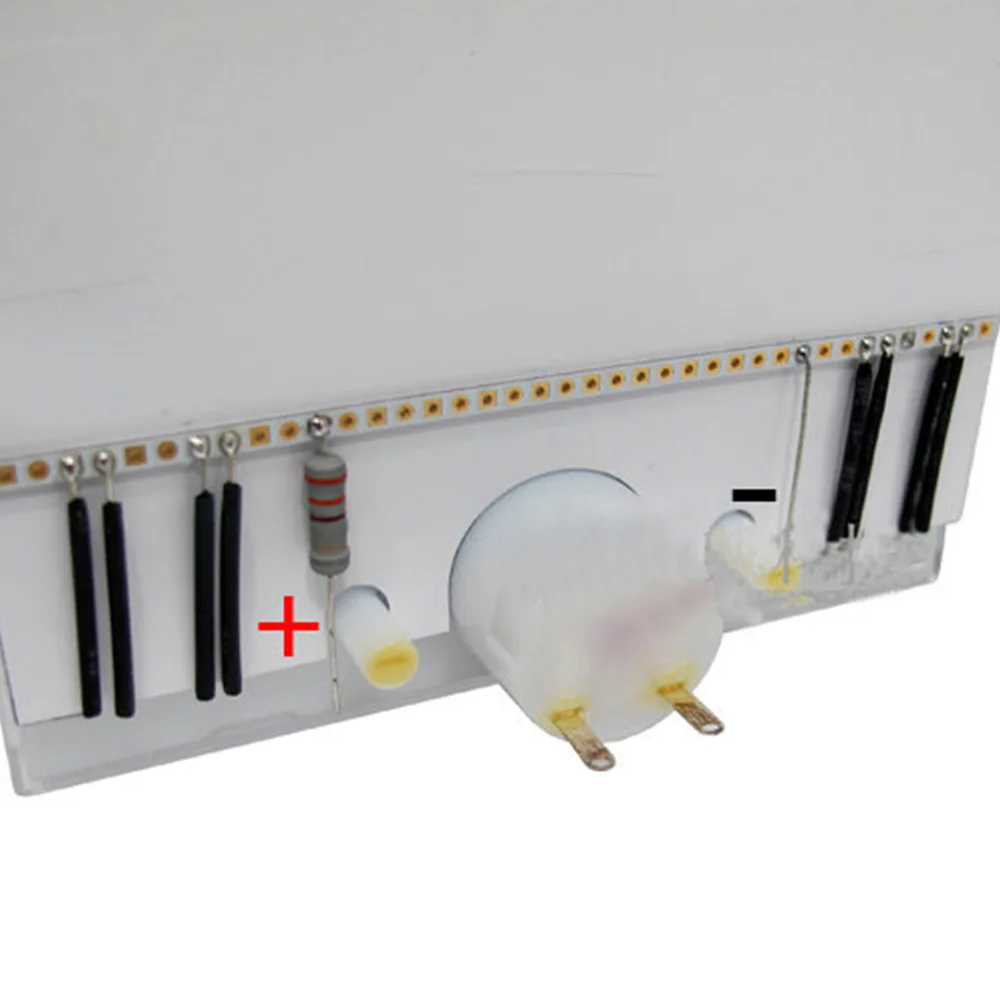

После подключения делителя напряжения в серии напряжение подсветки изменяется на 12 В, как показано на рисунке:

● Примечание: квадратная прокладка является положительным электродом, а круглая прокладка-отрицательным электродом.

Посылка включает:

1 шт TN-105 воды голубого озера VU метр
