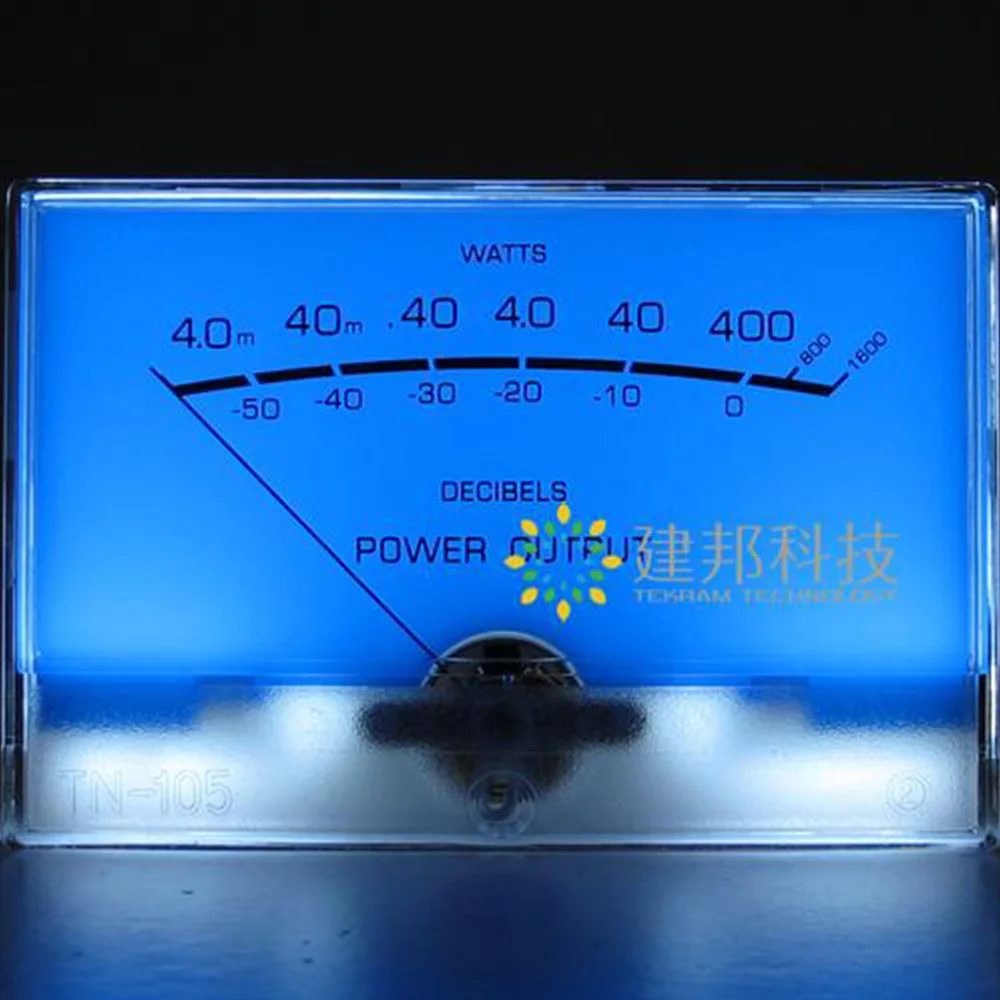

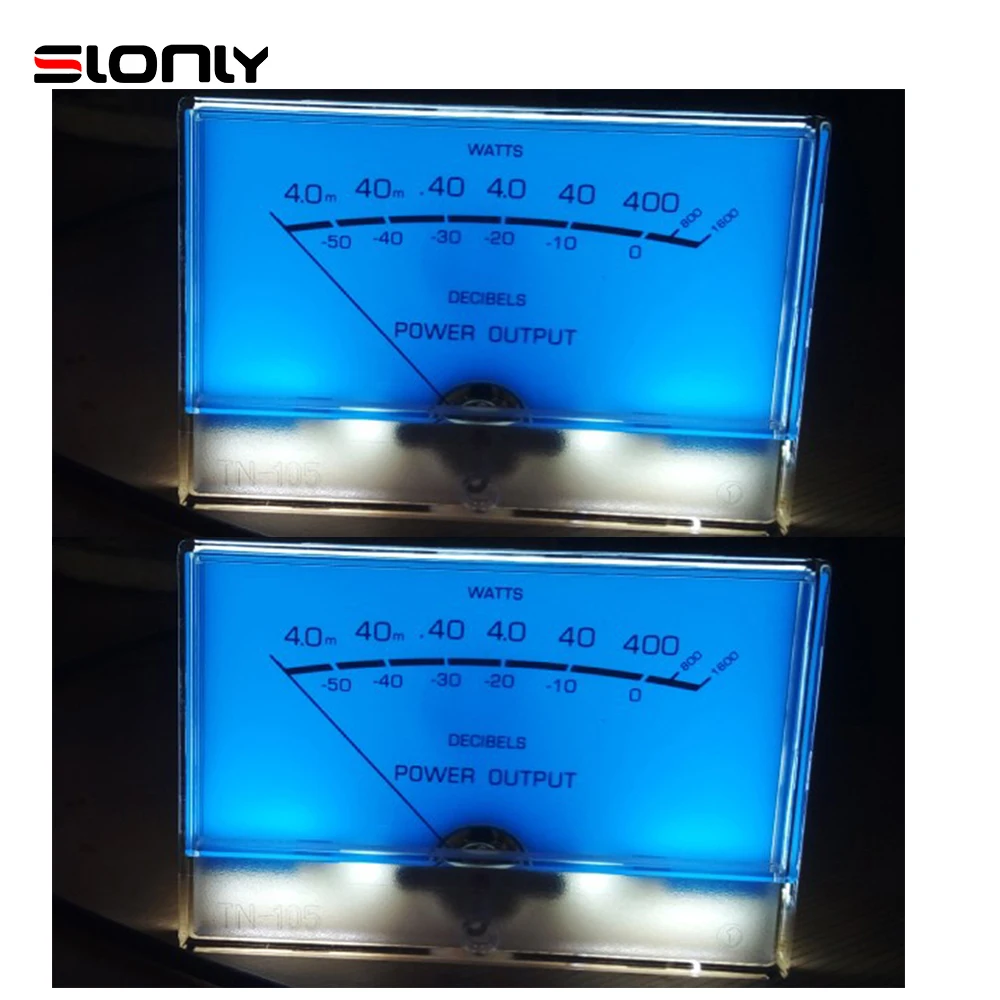

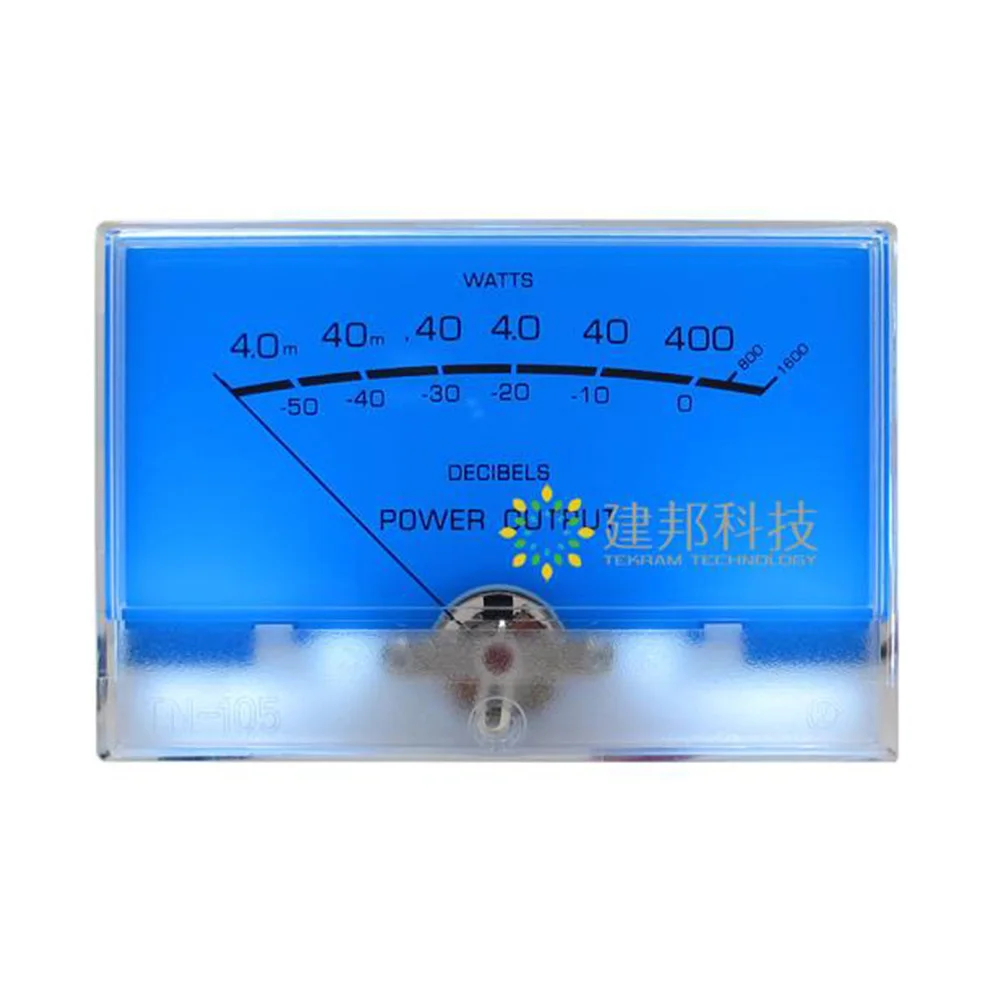

Ламповый усилитель мощности McIntosh Lake Water Blue VU Meter DB, 2 шт., TN-105

Примечание:

Если вам нужна плата драйвера для VU Meter, вы можете купить ее здесь.

Https://www.aliexpress.com/item/1005002957435005.html?spm=5261.ProductManageOnline.0.0.737b4edfISRrMh

Параметры:

▲Материал указателя: цинк, белая медь

▲Цвет указателя: черный

▲Направление поворота указателя: слева направо

▲Длина указателя: 54 ± 1 мм от центральной оси до конца иглы

▲Ширина указателя: 0,45 ± 0,05 мм

▲Направление использования электрического счетчика: вертикальное

Электрические характеристики:

▲Стандартные условия тестирования: температура 20 ℃, влажность 70%, также можно тестировать ed при нормальной температуре и влажности.

▲Чувствительность к току: указатель находится в нулевой шкале до максимальной чувствительности шкалы (положение полной шкалы) 8% мА ±.

▲Внутреннее сопротивление: 500 Ω ± 10%.

▲Сопротивление изоляции: постоянный ток 500 в плюс 50 мОм и более используется для внешней коробки счетчика и электрической цепи. Сопротивление изоляции корпуса измерителя и электрической цепи проверяется напряжением 500 В постоянного тока.

▲Нулевое положение: используется стандартное положение счетчика. Место, где лицевая часть указателя и центр нулевой шкалы объединены, является эталоном. Допуск перекрытия между указателем и нулевой шкалой составляет ± 1 мм.

▲Баланс: допустимый диапазон погрешности счетчика при наклоне стандартного положения на 90 градусов вперед и назад составляет ± 1 мм.

▲Стрелка заедает: когда полноразмерный ток утрояет перегрузку в одно мгновение и медленно снижается до показания чувствительности тока 1/2, стрелка вернется к шкале 1/3.

▲Трение: Когда электрический счетчик прибавляется током и медленно увеличивается или уменьшается до определенного значения, диапазон погрешности указанной точки составляет ± 1 мм.

▲Торможение: мгновенно прибавляйте 2/3 от текущего значения шкалы в течение одной секунды от начала до положения, указанного указателем.

Специальный Тест:

▲Тест перегрузки: Введите десять раз полного тока каждые пять секунд, это действие повторяется девять раз. Каждый раз 0,5 секунды, тест остается нормальным.

▲Испытание на вибрацию: после упаковки счетчик будет вибрировать в 1000 раз по 4 мм в минуту на вибропластине в течение 10 минут в каждом направлении. После этого теста 7-14 предметов остаются нормальными.

▲Испытание на удар: после упаковки электрического счетчика он сбрасывается с высоты 30 см на деревянную доску толщиной 3 см. Трехнаправленное испытание x.y.z является нормальным.

▲Тест надежности "после 100000 раз корректирующего тока, предел чувствительности по току все еще находится в пределах стандарта

▲Испытание на воздействие на окружающую среду: температура 50 ℃, влажность 85%, длится 100 часов, после этого испытания 7-14 элементов остаются в норме.

▲Тест натяжения Клеммы: клемма должна выдерживать натяжение 1 кг в течение 60 секунд без воздействия.

Остальные:

▲Предел рабочей температуры: от-10 ℃ до + 60 ℃ RH от 35 до 85%

▲Предел температуры хранения: от-20 ℃ до + 60 ℃ RH от 35 до 85%

▲Не ставьте счетчик под прямыми солнечными лучами и храните его в упаковочной коробке, чтобы предотвратить попадание посторонних веществ в счетчик.

▲Условия пайки: Поместите клемму около 3 мм в оловянную пластину при температуре 230 ℃ на 3,5 секунды, и тест останется нормальным

▲Температура припоя: температура паяльного пистолета составляет 350 ℃, контакт с клеммой происходит в течение 3,5 секунд, а передняя часть клеммы составляет около 3 мм при контакте с паяльным пистолетом. Тест остается нормальным после этого теста.

▲Антистатика: сухая нейлоновая ткань тестируется трижды в одном направлении на Поверхности Прозрачного чехла.

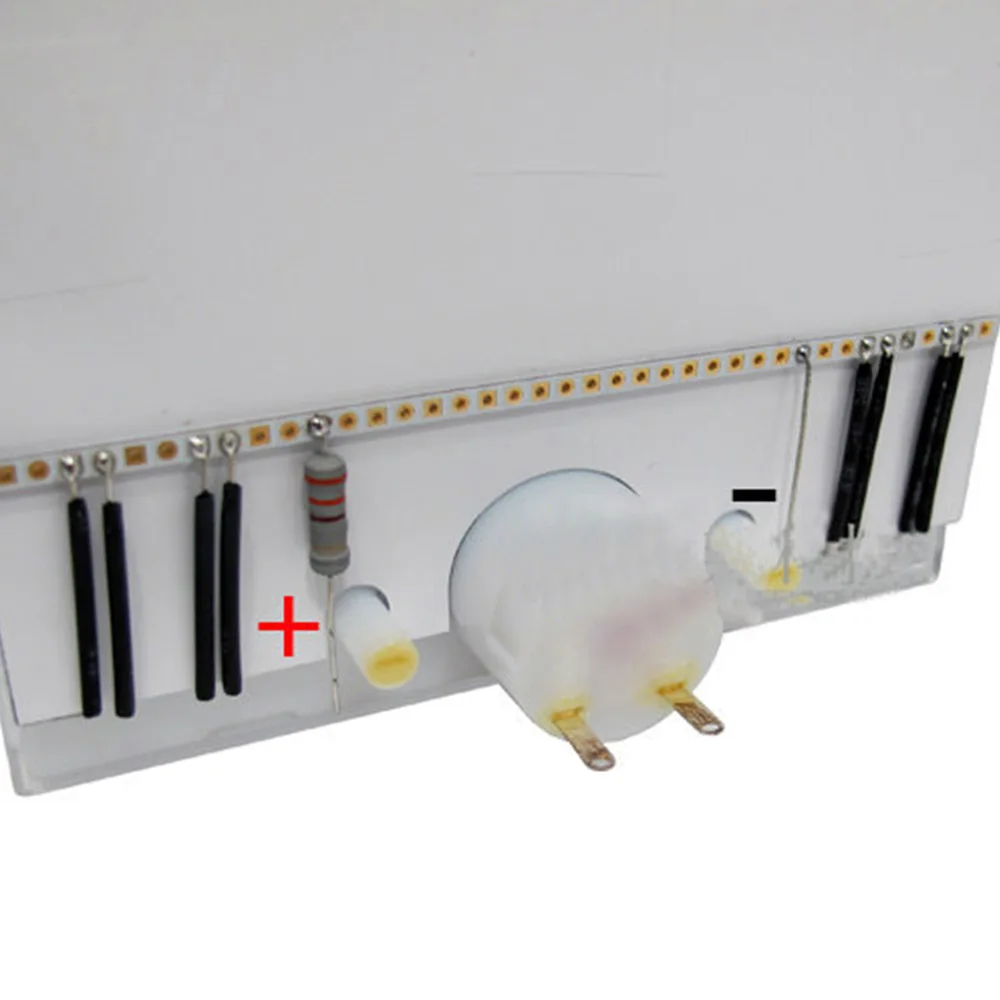

▲Характеристики лампочки: светильник белых светодиода 2,8-3,0 в с подсветкой (вы также можете заменить светильник светку на 12 В, и мы отправим вам разделительные резисторы бесплатно, просто следуйте методу ниже, чтобы припаять.)

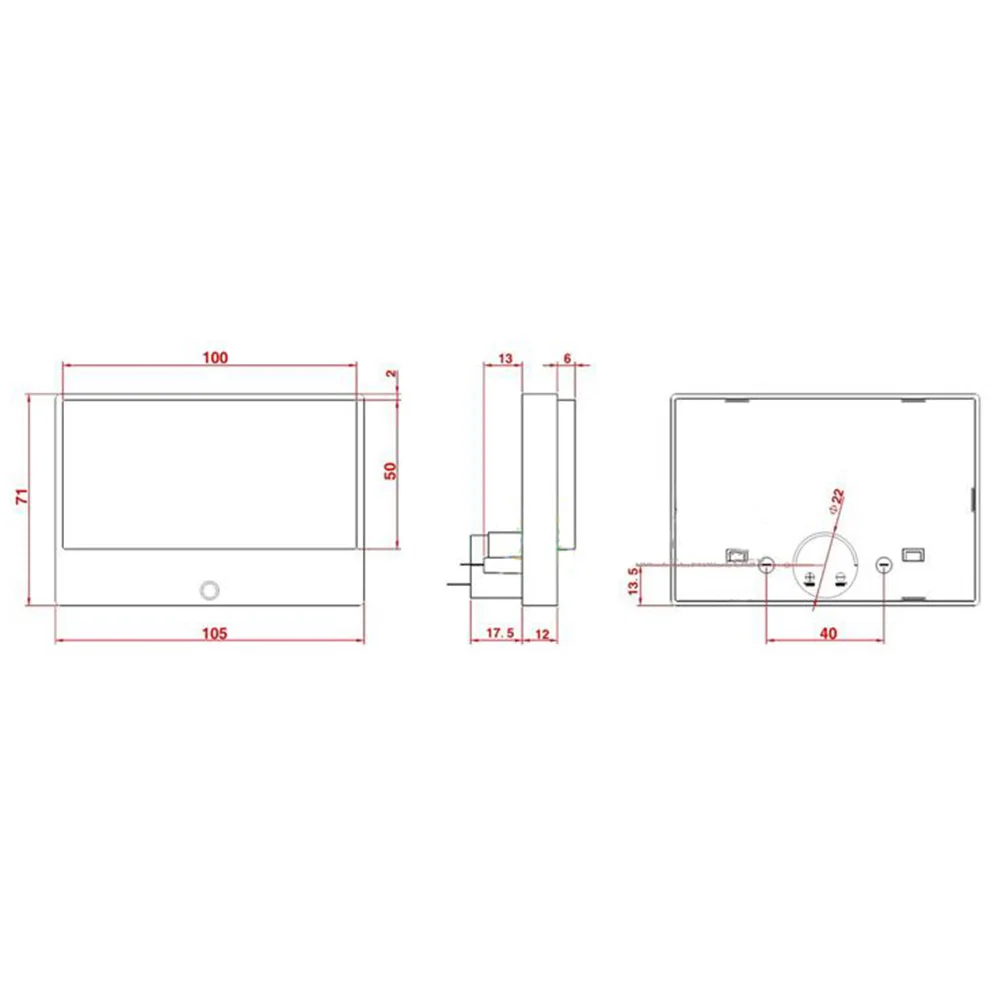

Размер:

Упаковочный лист:

2 шт., TN-105, голубые счетчики VU
