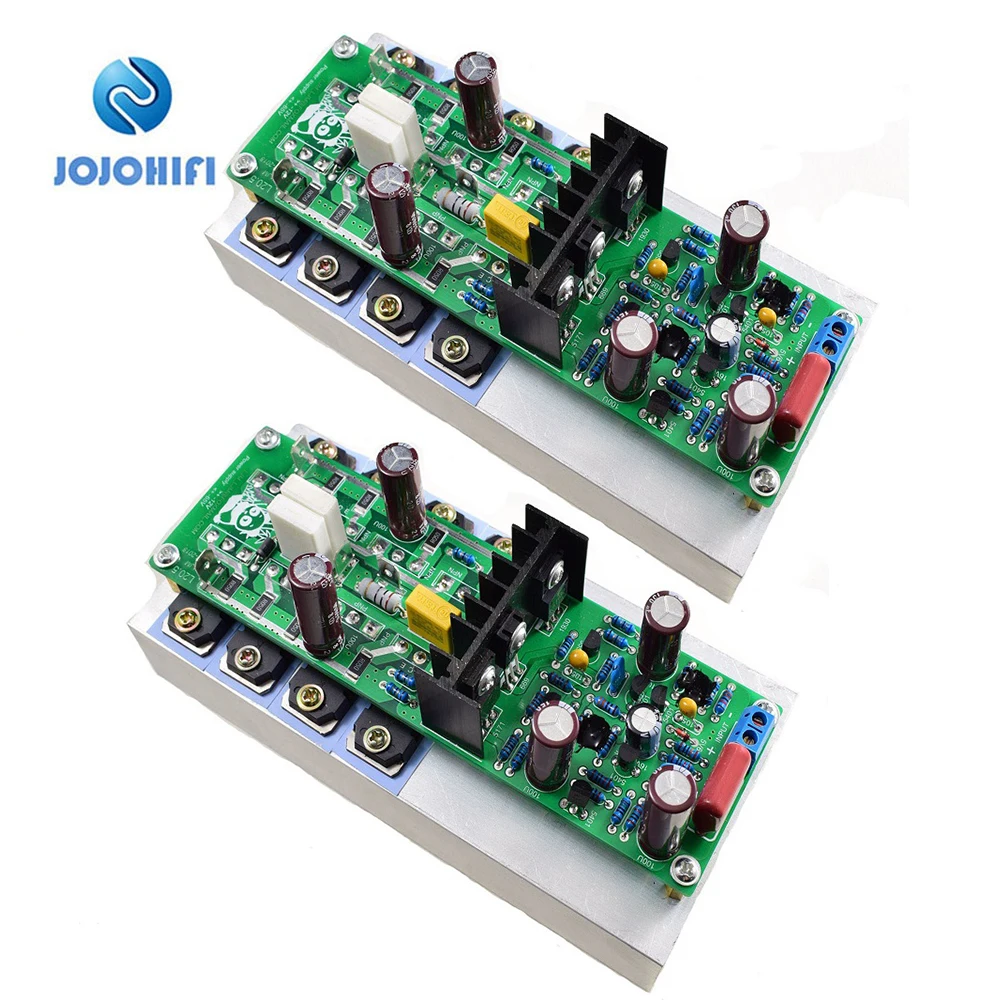

Одна пара LJM L20.5 двухканальный HIEND ультра-низкий аудио усилитель готовая плата с радиаторомрадиатором

Одна пара LJM L20.5 двухканальный HIEND усилитель ультранизкого звука готовая плата с радиатором/радиатором

Примечание:

Это одна пара готовых плат L20.5 с радиатором, которые были тщательно протестированы на точность звука, пожалуйста, не изменяйте компоненты, иначе они могут повредить платы.

Особенности:

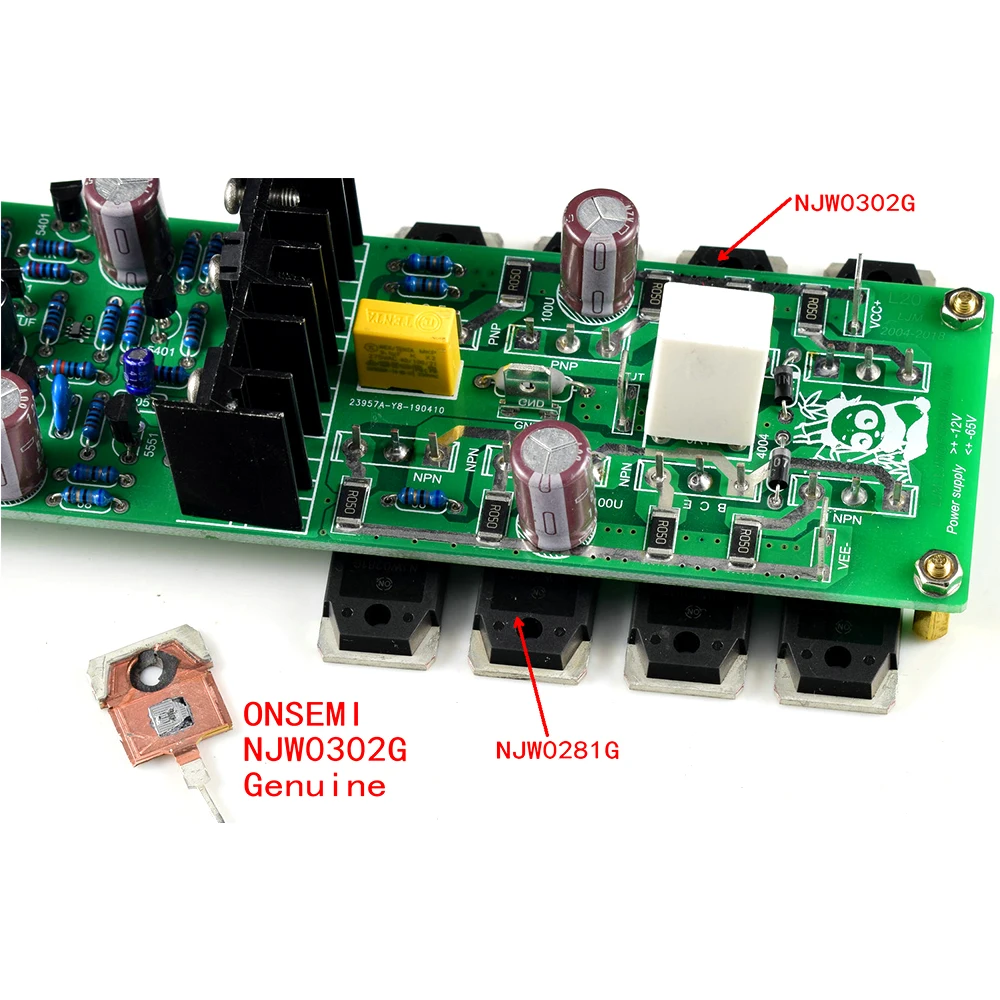

Вспышка оснащена винтами, изоляционными листами, медными стойками и т. д., вам нужно только самостоятельно установить силовую трубку и медные стойки.Используйте специальный выход и этап ввода кода.ВспышкаЧетыре пары оригинальных импортных силовых трубок ONSEMI NJW 0302 0281 на канал.Вспышка с низким уровнем искажений, высокий стандарт дизайна.Всякие компоненты являются новыми оригинальными, неоптовыми товарами для обеспечения качества.

Параметры:

▲ Выходная мощность:Блок питания 200W 8R, 400W 4R + -63V.Блок питания 125W 8R, 250W 4R + -50V.Блок питания 250W 4R, 500W 2R + -50V▲ Максимальный выходной ток 15А, выходное максимальное напряжение Синусоидальная волна + -63 в. (+ -65 в источник питания)▲ Ток покоя 20 мА на канал▲ Статическая Потребляемая мощность = Напряжение питания * 0,02 (2 Вт + -50 в)▲ Напряжение питания: от-24 В до + -65 в▲ Одна пара платы усилителя с весом радиатора: 940 г

Рекомендуемый стандарт напряжения питания и радиатора:

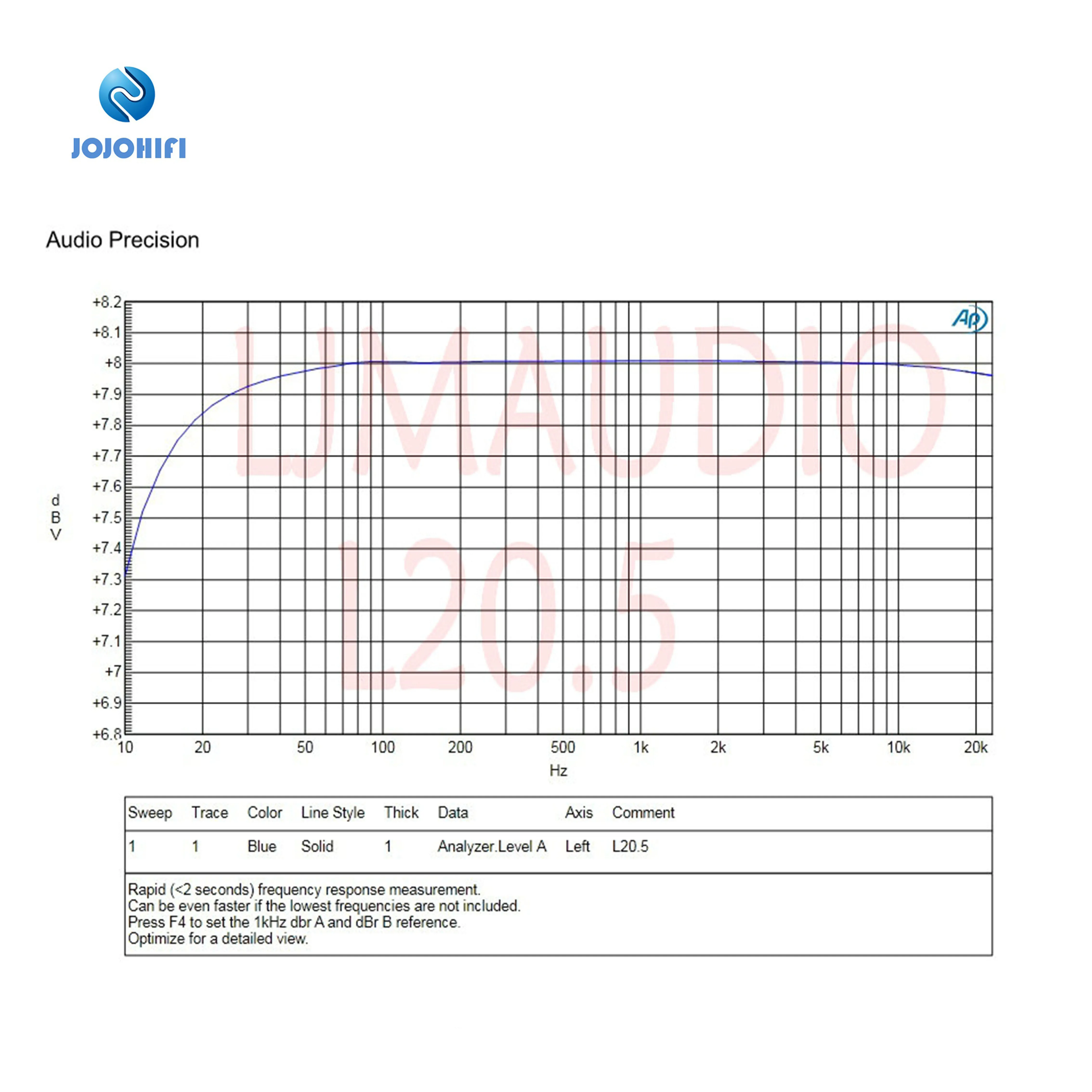

+ -35 до + -50 в, радиатор 0,5 кг на канал+ -40 до + -60 в, радиатор 1 кг на каналКоэффициент усиления = 31 разЧастотная характеристика = 20-25K Гц-0,15 дБ. 10 Гц =-0,7 дБ 20K Гц =-0,05 дБ

THD + N (+ -35 в)THD = 0.0015%

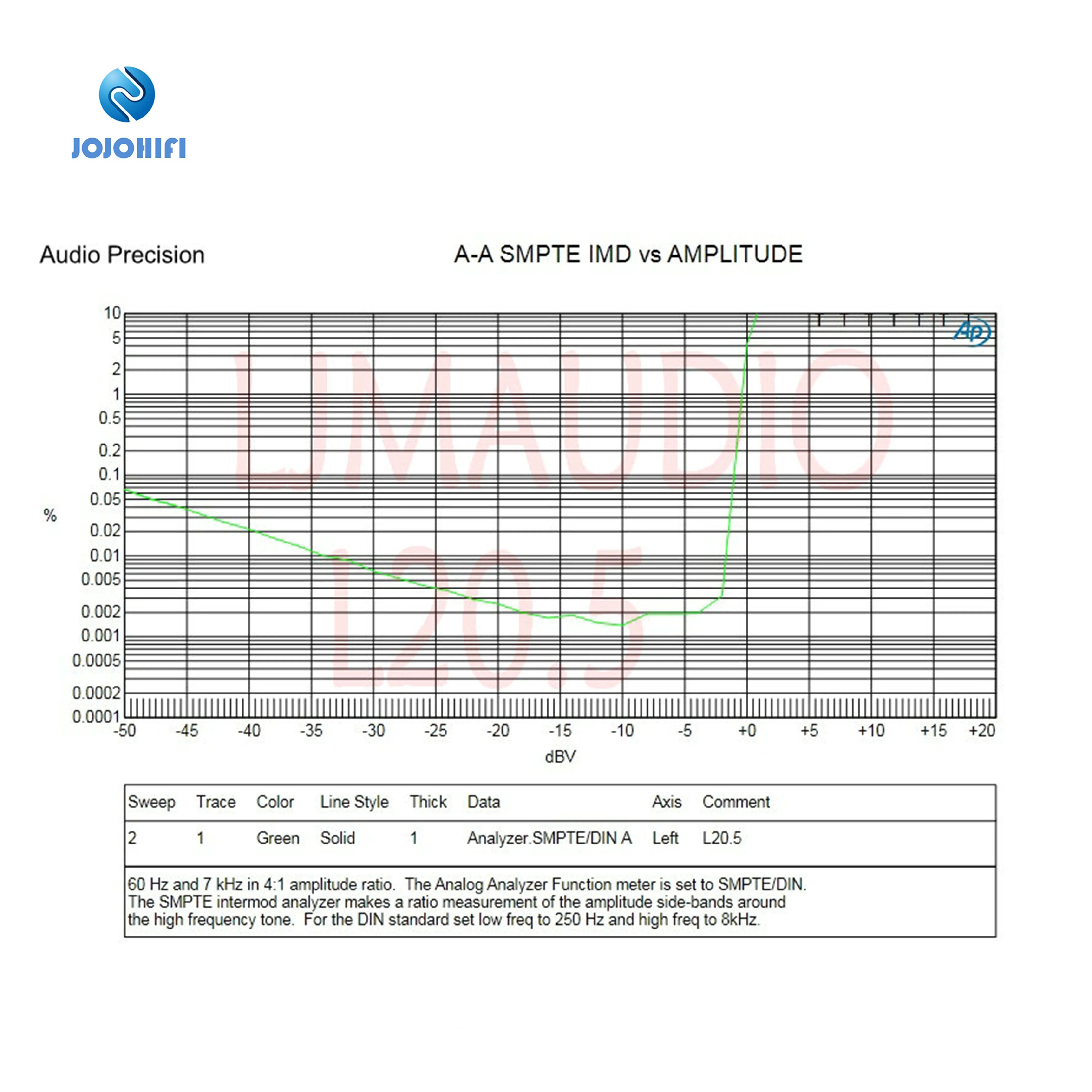

Тест на интермодуляцию IMD искажения = 0,002 (Выходная мощность 50 Вт 8 R)

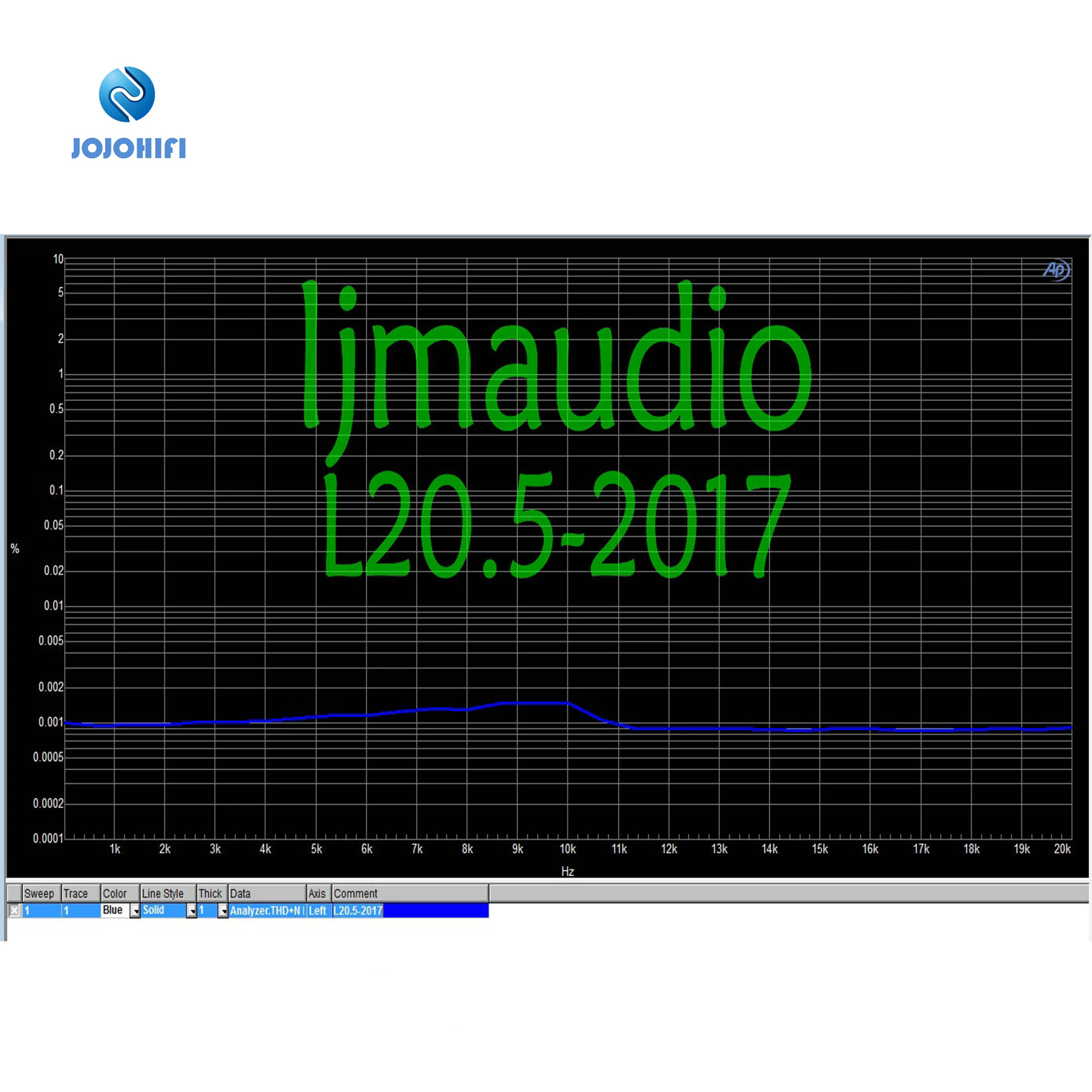

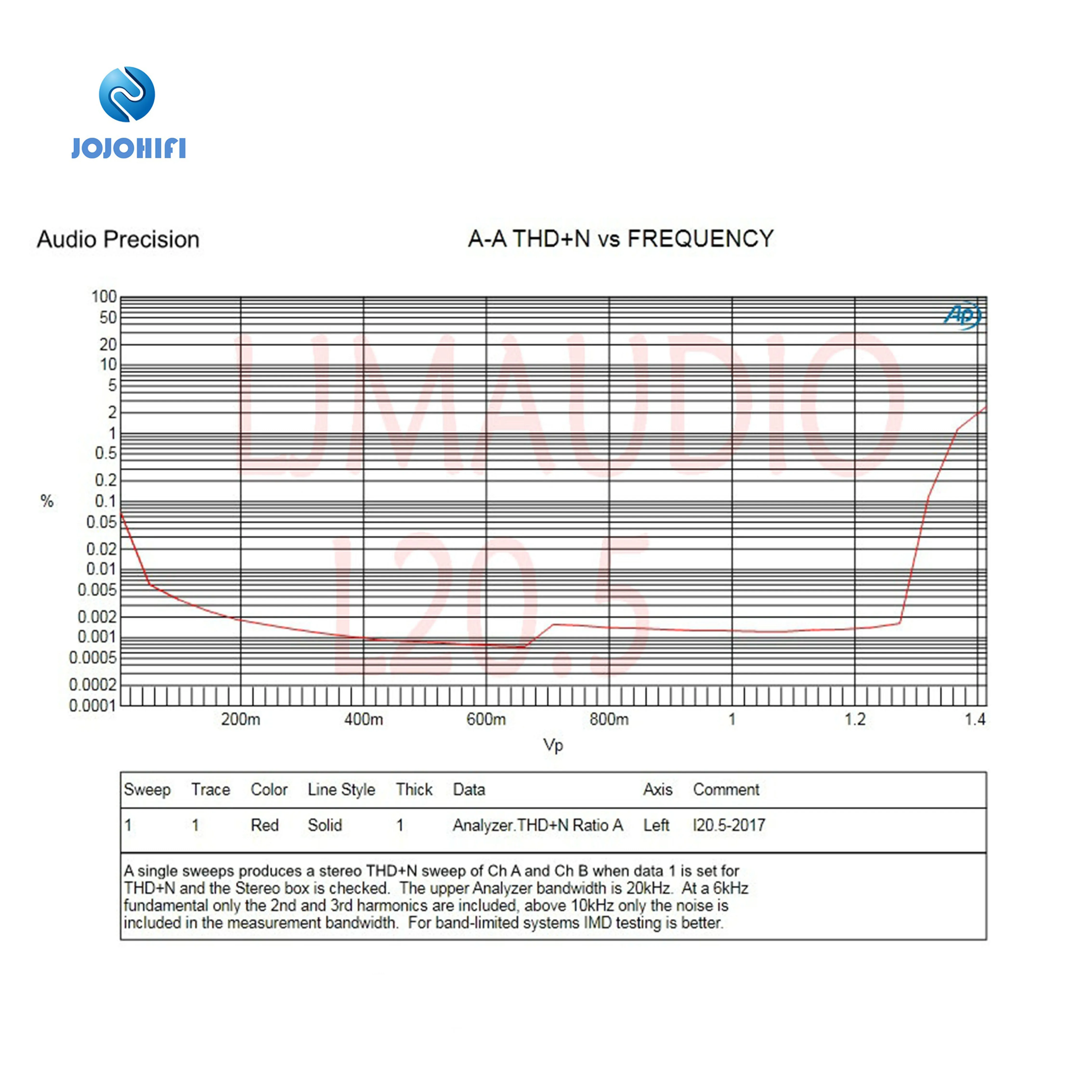

Карта искажений THD + NTHD + N = 0,001-0.002% 20 Гц-20 кГц выходная мощность 10 Вт нагрузка 8 ОмTHD + N = 0.001% A Взвешивание

Коэффициент демпфирования> 400, нагрузка 8 Ом.Отношение сигнал-шум> 98 дБ.Входная чувствительность: 2V RMS 200W 8R мощность

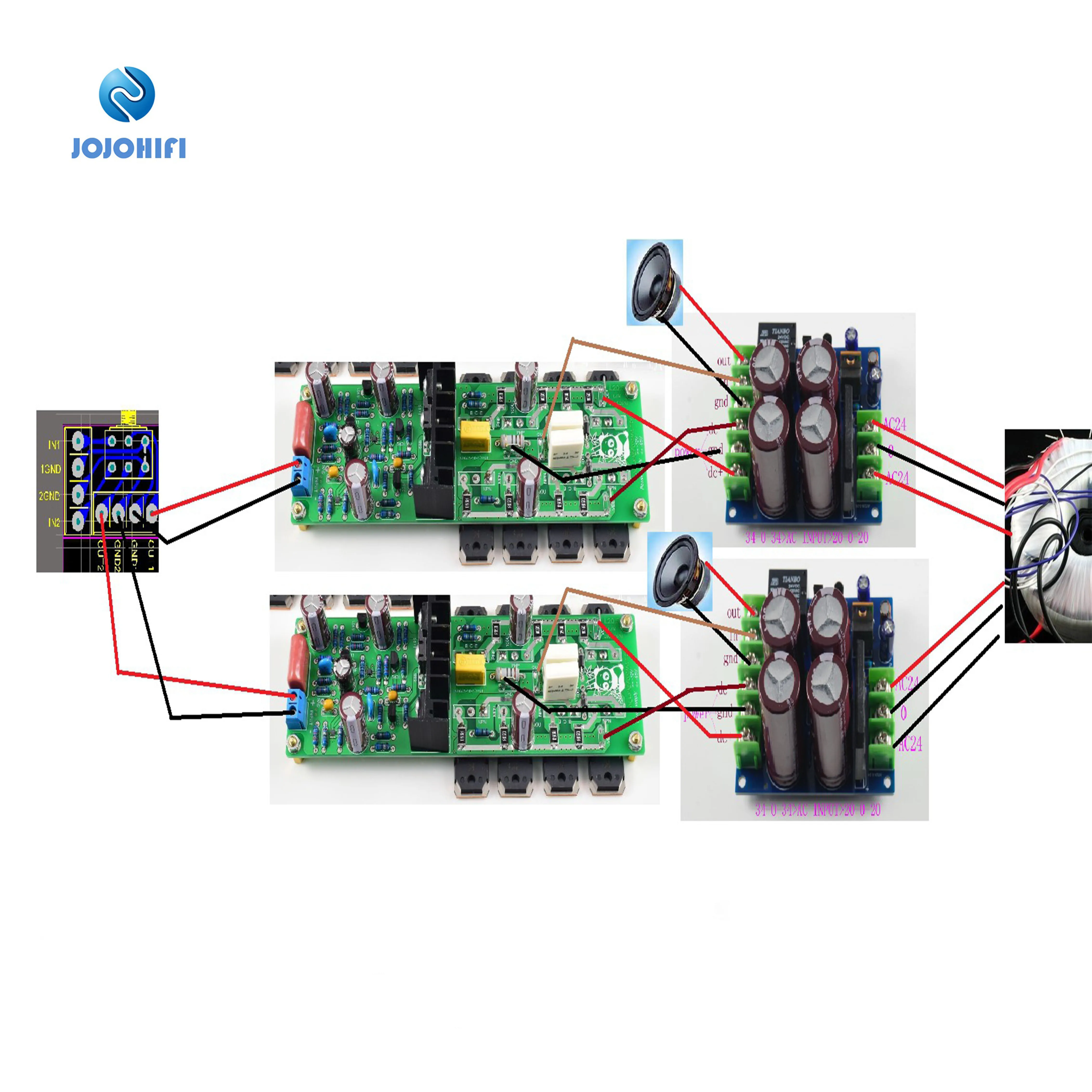

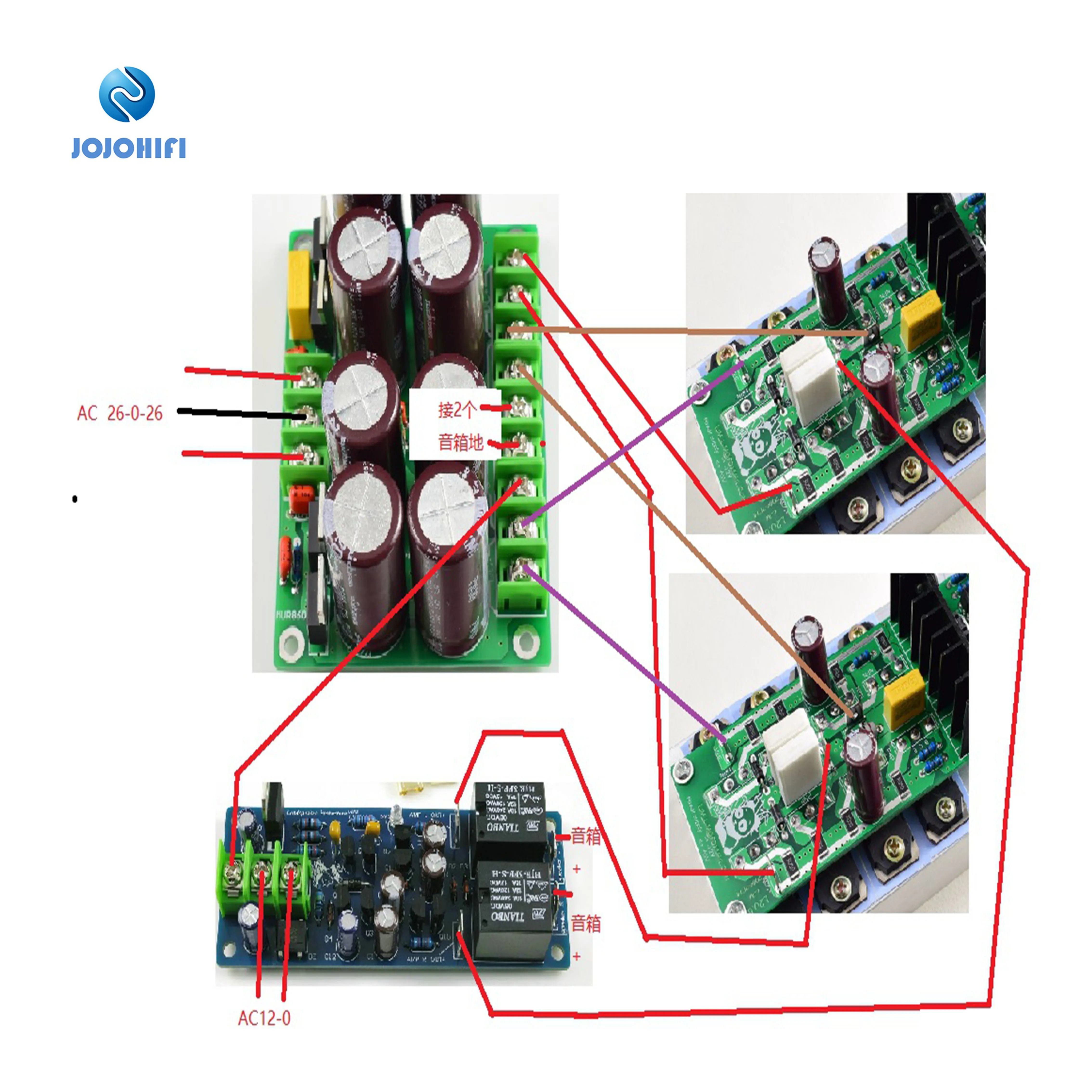

Идентификация подключения к установке:

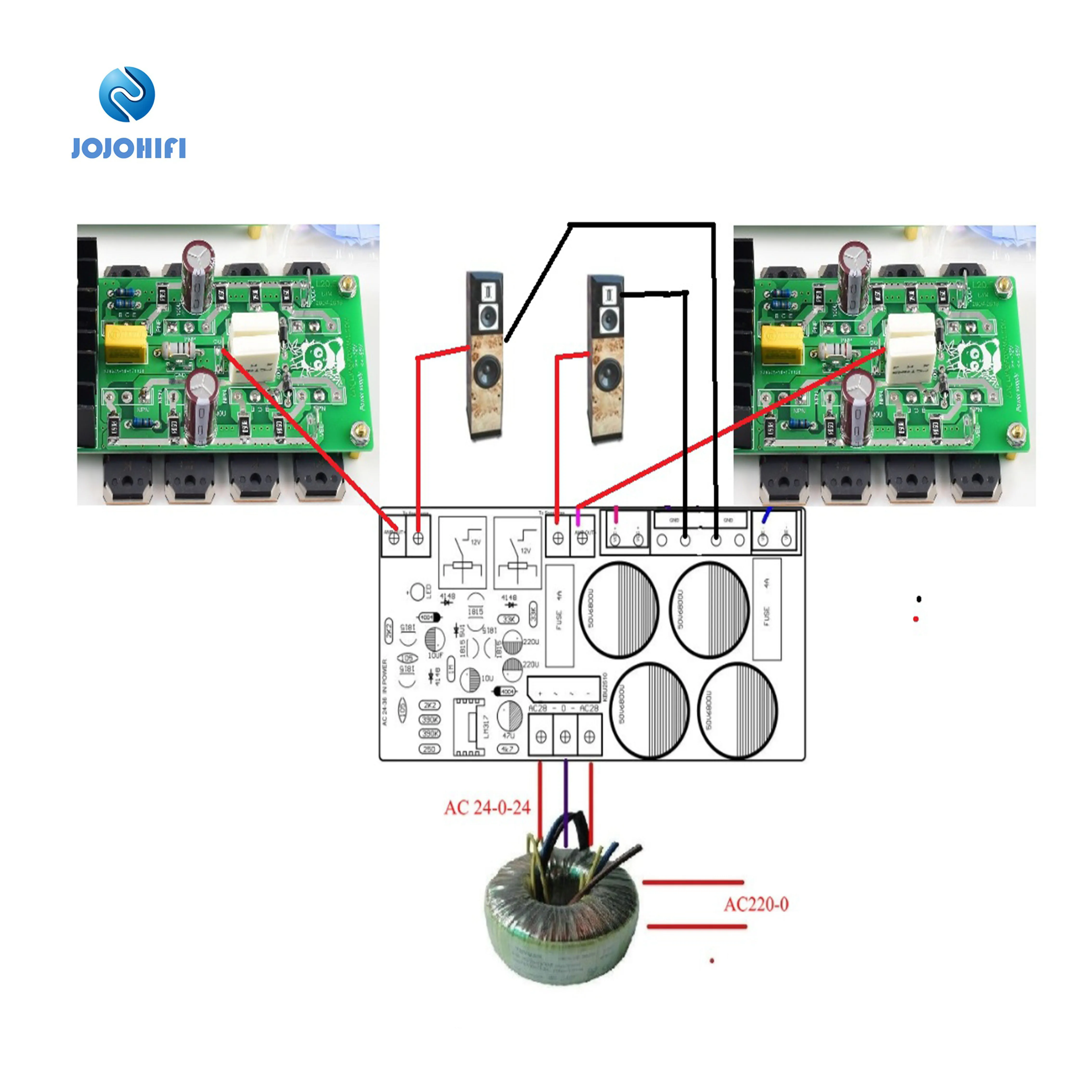

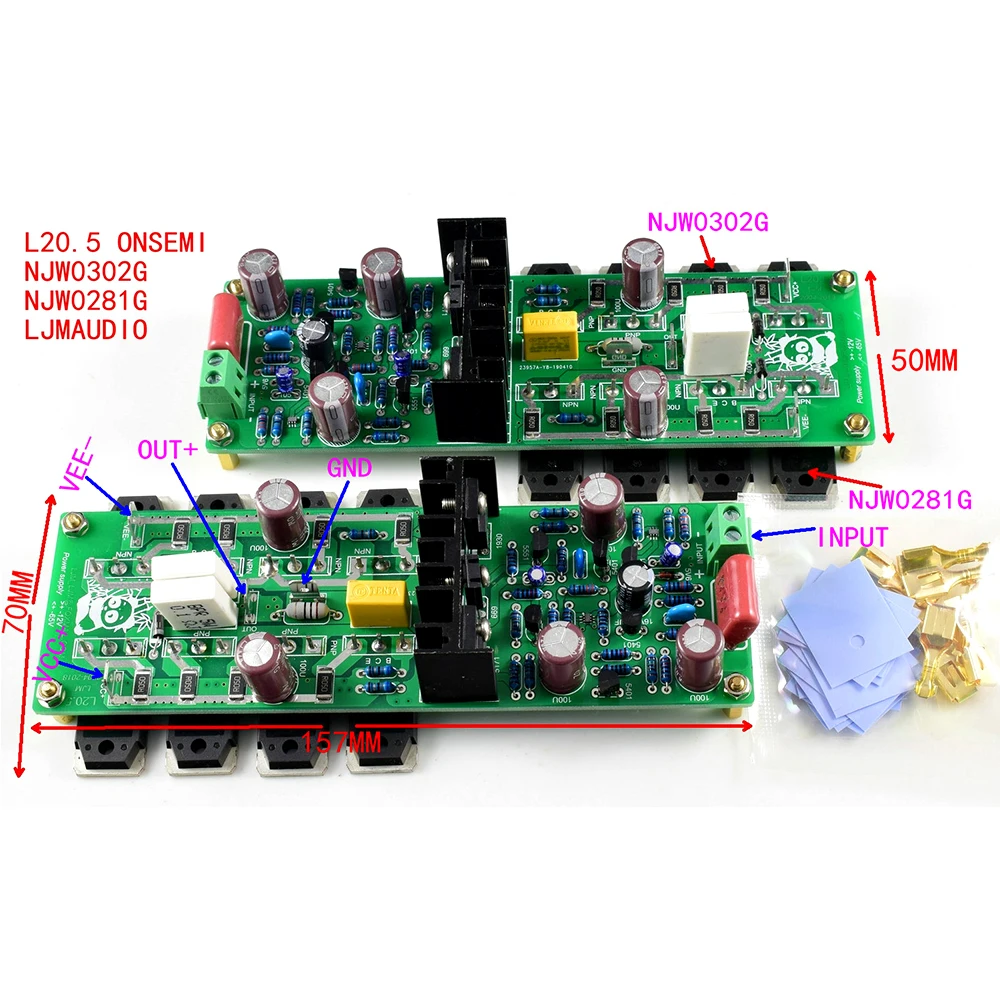

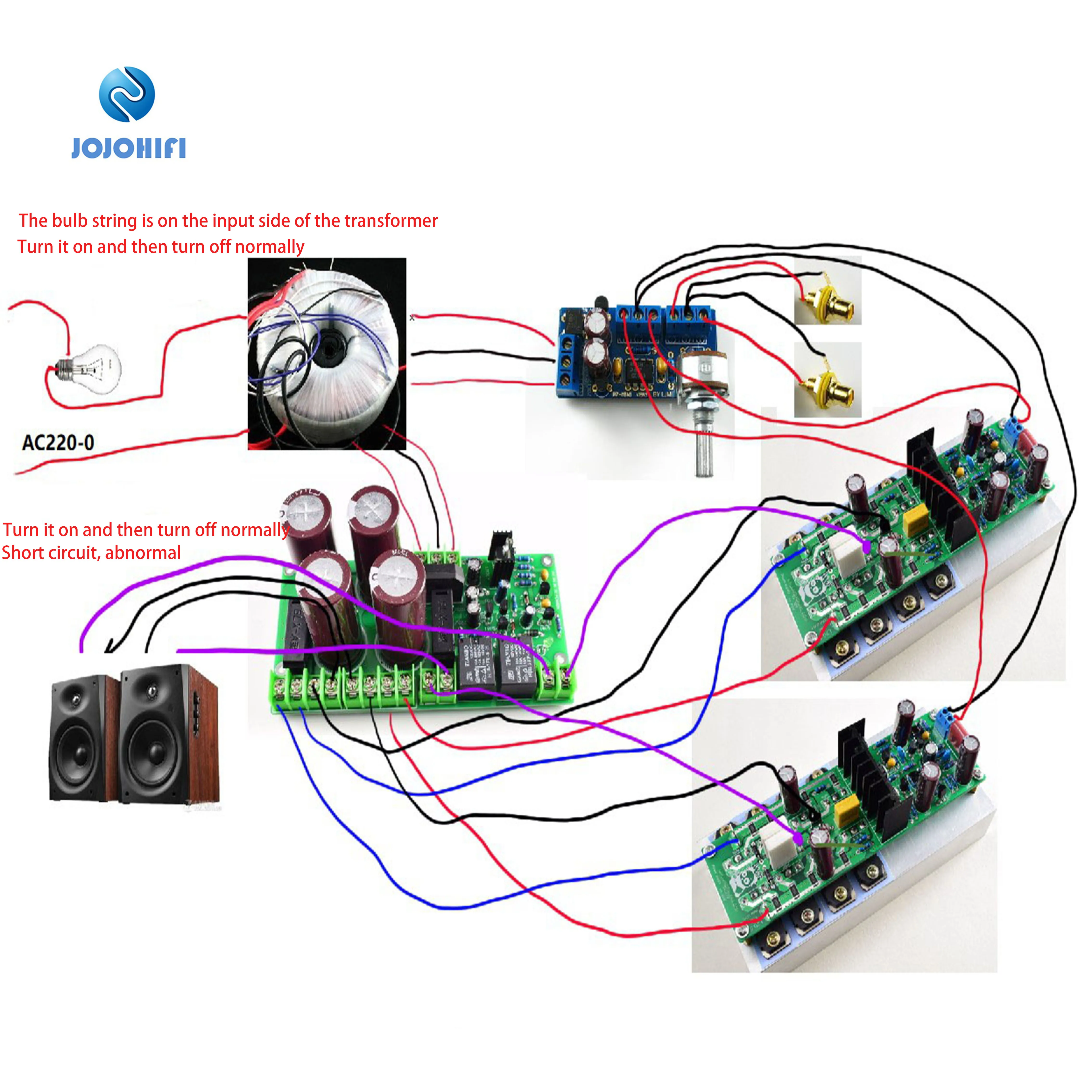

VCC + положительный источник питания, VEE-отрицательный источник питания, PGND заземление питания.Вход + входной сигнал +, входной сигнал-Выход + выходной сигнал +, отрицательный полюс динамика подключен к положению GND платы питания.Для тестирования рекомендуется использовать последовательно лампочку с основным трансформатором 220 В. Выньте лампочку после нормального использования.

Посылка

Одна пара, L20.5, 200 Вт, двухканальный усилитель HIEND ультранизкого усиления, готовая плата с радиатором/радиатором
