Одна пара LJM HI-END усилитель звука с низким уровнем искажений, наборы сделай сам и готовые платы для двухканальных аудиоусилителей L20.5

Одна пара L20.5 DIY наборы и готовые доски двухканальный HIEND ультра-низкий уровень искажений аудио усилитель мощности

Примечание:

● У вас есть выбор буксировки для вашего заказа:①Наборы DIY включают в себя все L20.5 dualКаналы компонентов и печатных плат, которые должны припаять самостоятельно;①Finished board L20.5 двухканальный усилитель, который был тщательно протестирован аудио точностью;

Особенности:

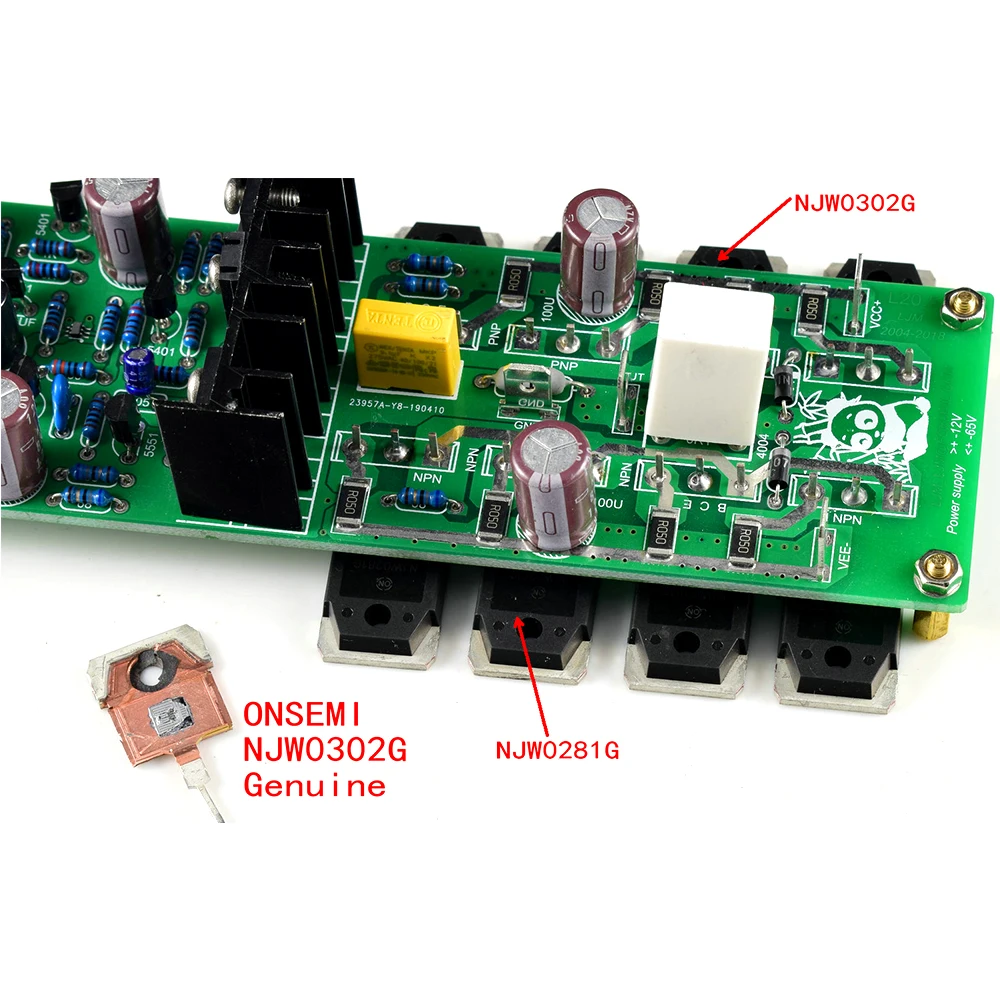

Circuit Ультра низкое искажение цепи, HIEND дизайн стандарт.Adopt принять специальный выпуск CFP и этап ввода COSCODE.Four четыре пары оригинальных импортных ONSEMI NJW 0302 0281 силовых трубок на канал.▲Все компоненты являются совершенно новыми подлинными, не массовыми товарами, для обеспечения качества.▲Оснащен винтами, изоляционными листами, медными столбами и т. д., нужно только установить силовую трубку и медные столбы самостоятельно.

Параметры:

◆Output мощность:200 Вт 8R, 400 Вт 4R + -63 в источник питания.125 Вт 8R, 250 Вт 4R + -50 в источник питания.250 Вт 4R, 500 Вт 2R + -50 в источник питания◆Максимальный выходной ток 15А, выходное максимальное напряжение Синусоидальная волна + -63 в. (+ -65 в источник питания)◆Сила тока 20 мА на канал◆Статическое энергопотребление = напряжение источника питания * 0,02 (2 Вт + -50 в)◆Напряжение питания: +-24 В до + -65 в

Рекомендуемое напряжение питания и стандарт радиатора:

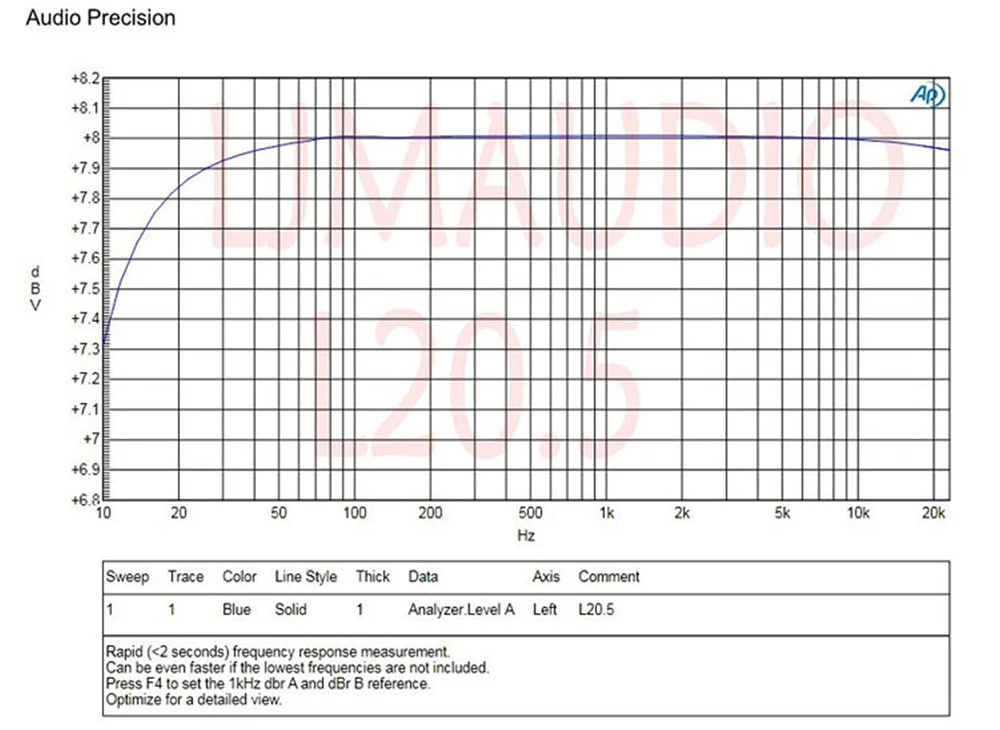

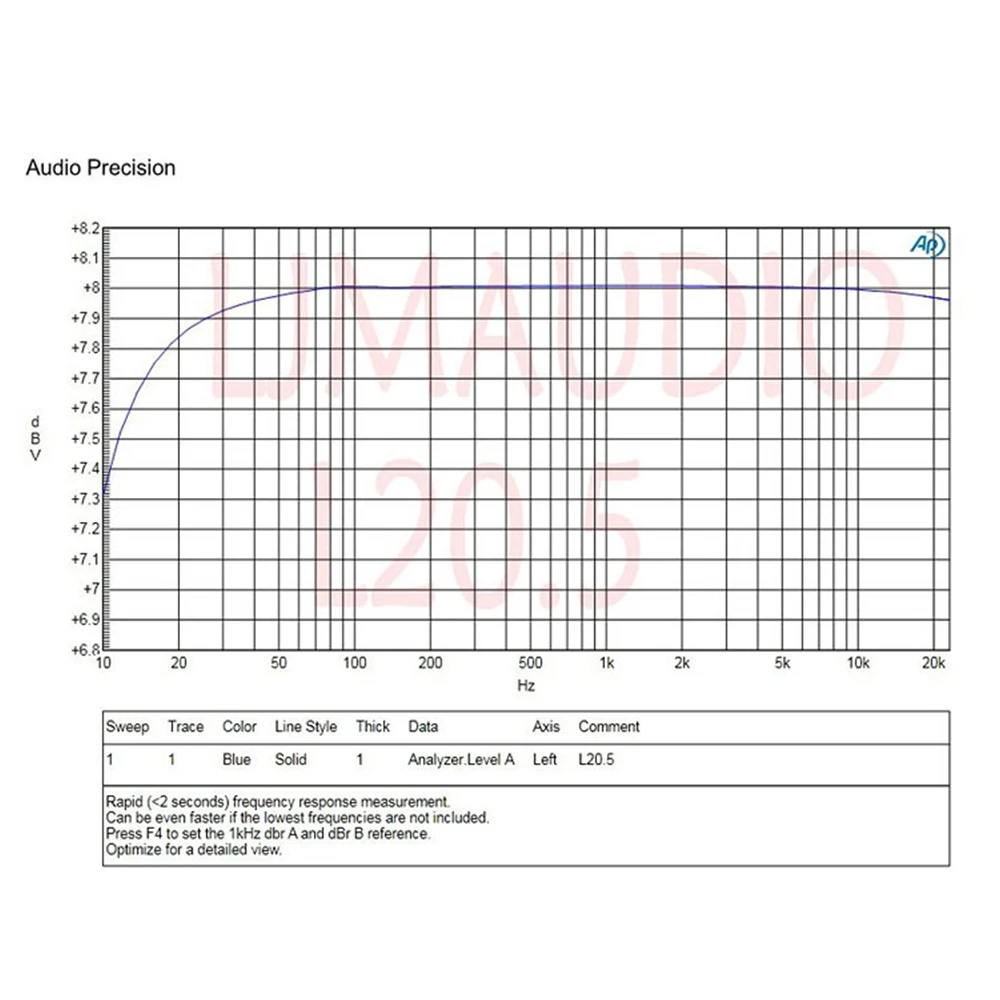

+ -35 до +-с алюминиевой крышкой, 50В, радиатор, 0,5 кг каждого канала+ -40 до + -60 в, радиатор 1 кг на каналКоэффициент усиления = 31 разЧастотная характеристика = 20-25K HZ-0,15 дБ. 10 Гц =-0,7дб 20K Гц =-0,05дб

THD + N (+ -35 в)THD = 0.0015%

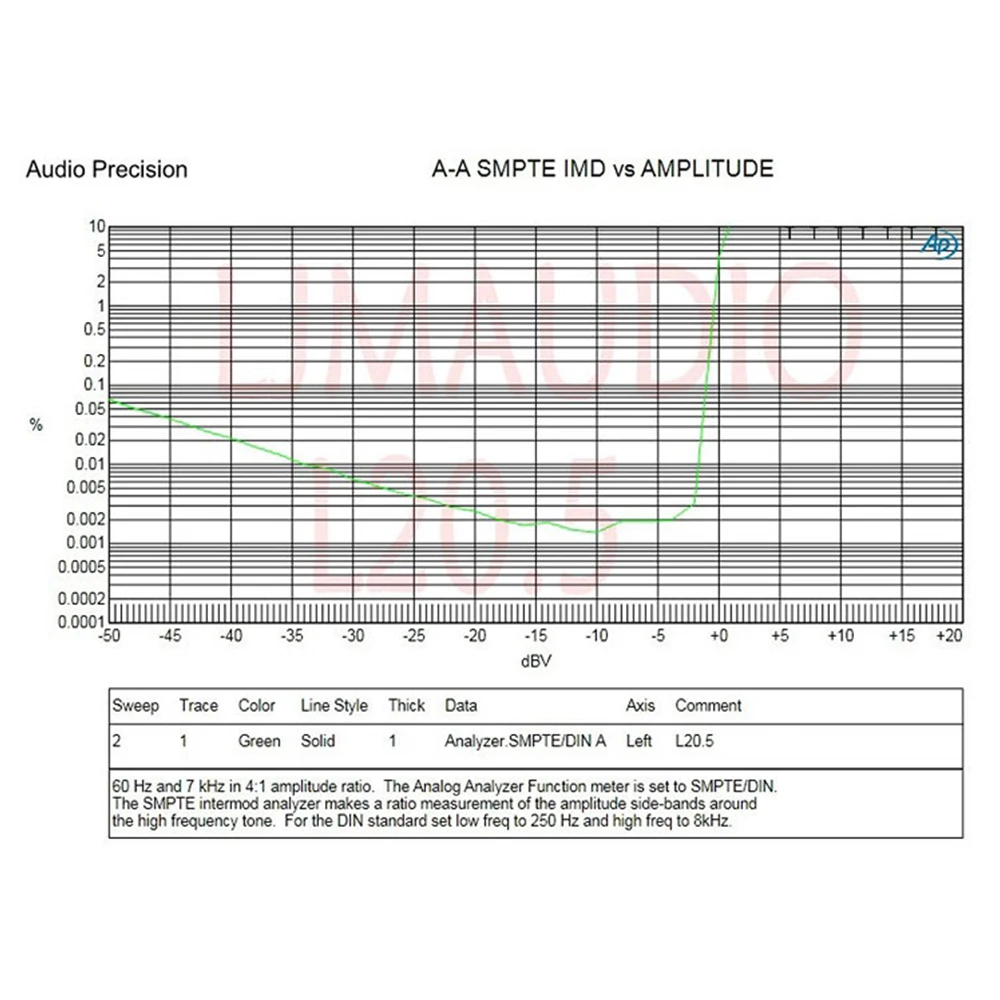

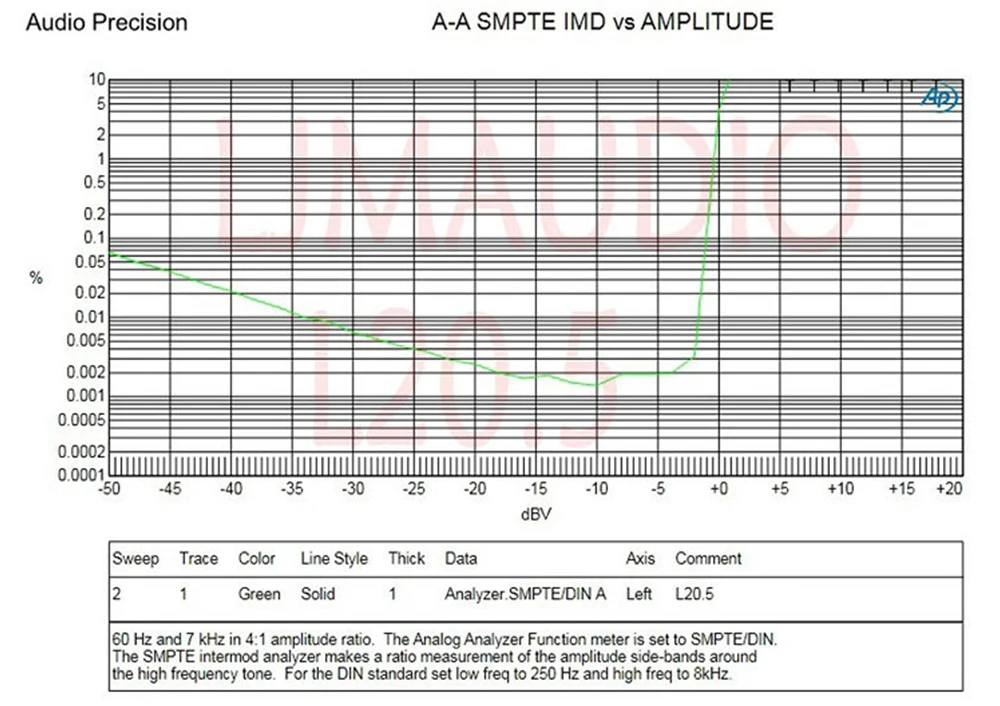

IMD тест на интермодуляцию искажений = 0,002 (Выходная мощность 50 Вт 8 Р)

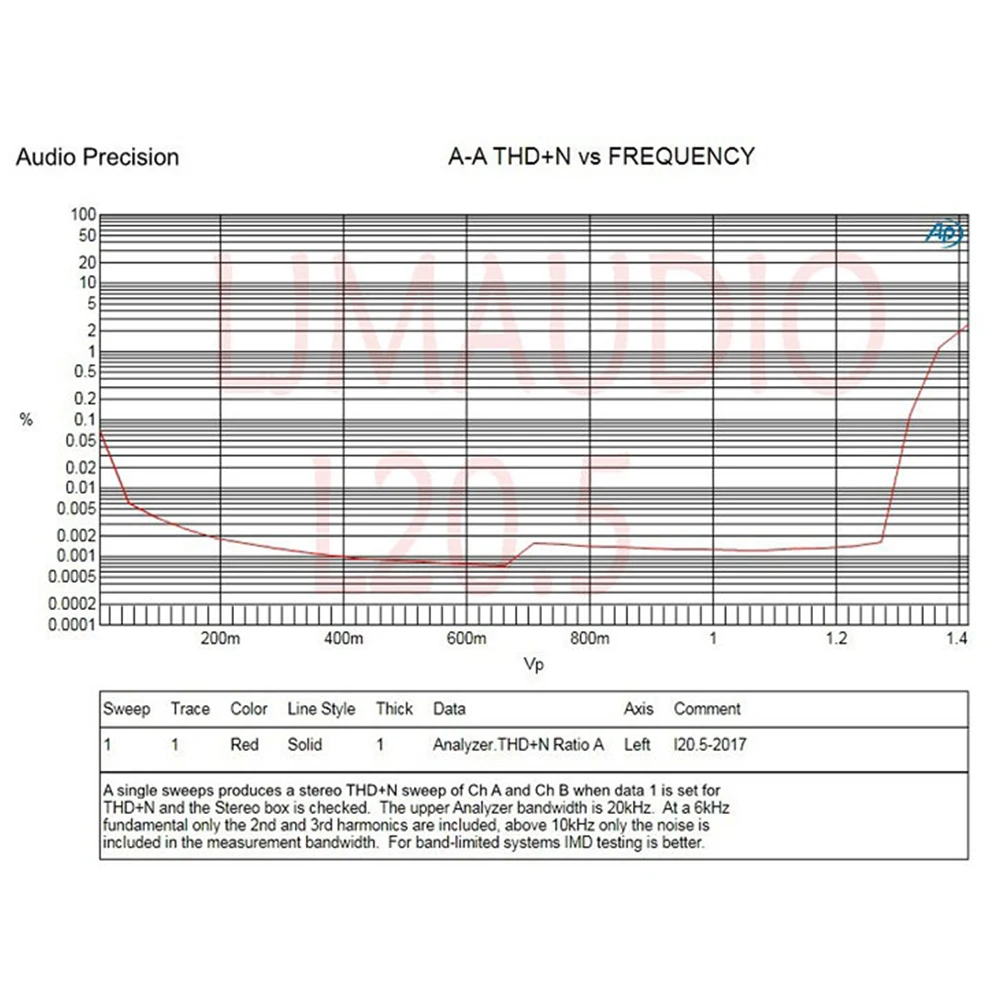

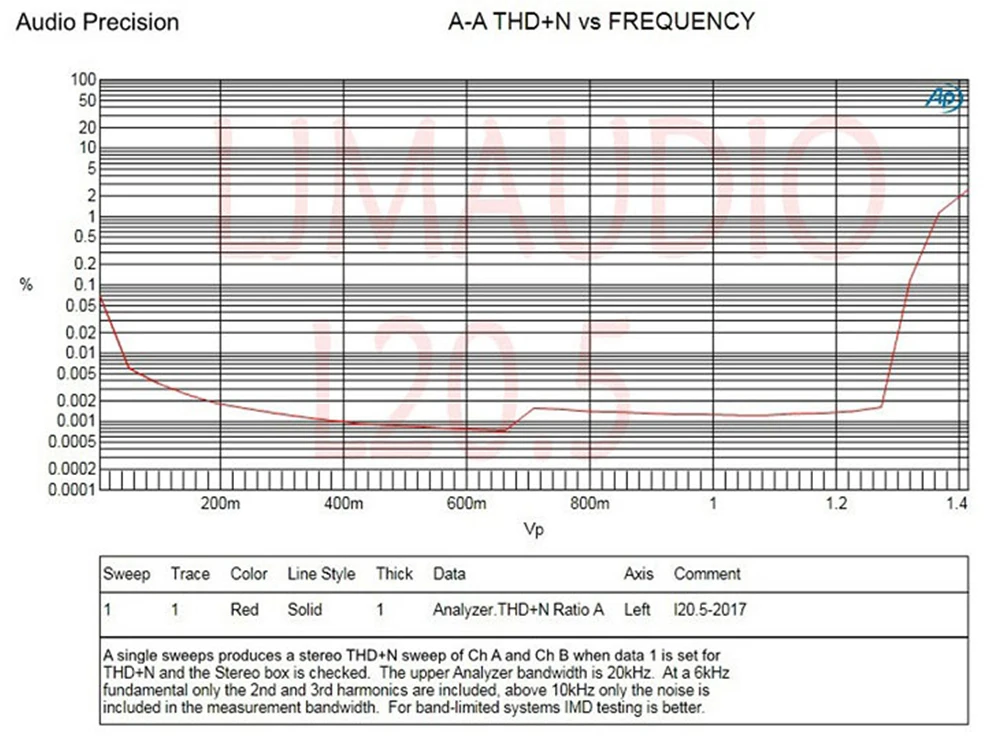

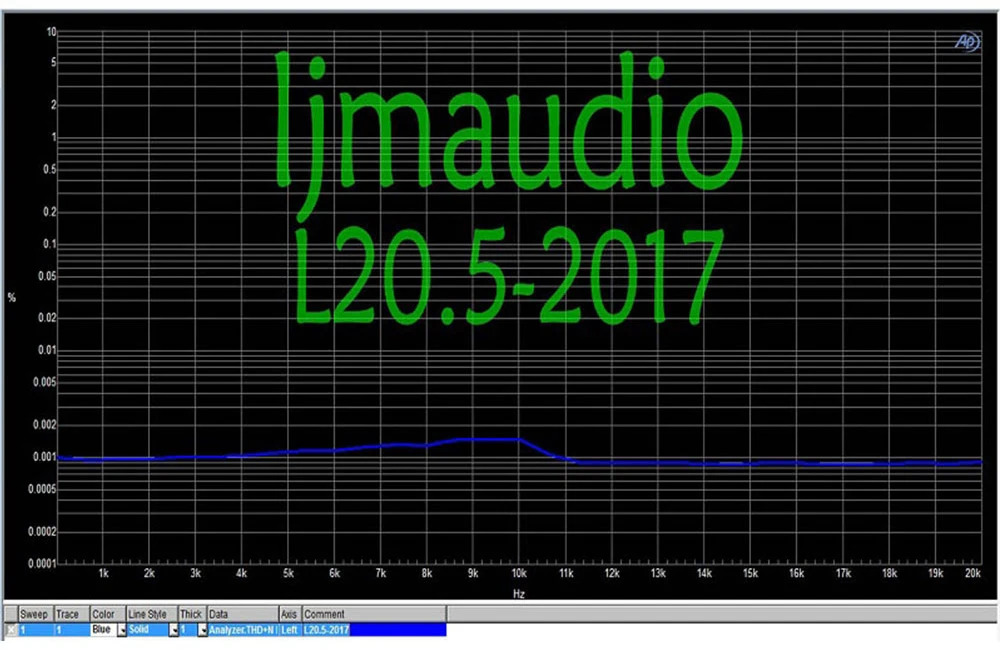

Карта искажений THD + NTHD + N = 0,001-0.002% 20 Гц-20 кГц выходная мощность 10 Вт нагрузка 8 ОмTHD + N = 0.001% A Взвешивание

Коэффициент демпфирования> 400, нагрузка 8 Ом.Отношение сигнал-шум> 98дБ.Входная чувствительность: 2 В RMS 200 Вт 8R мощность

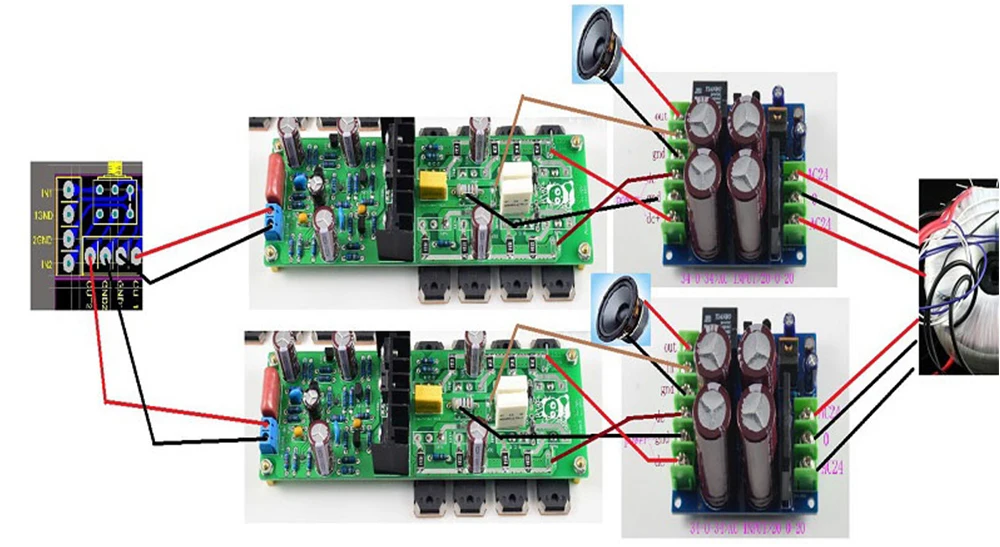

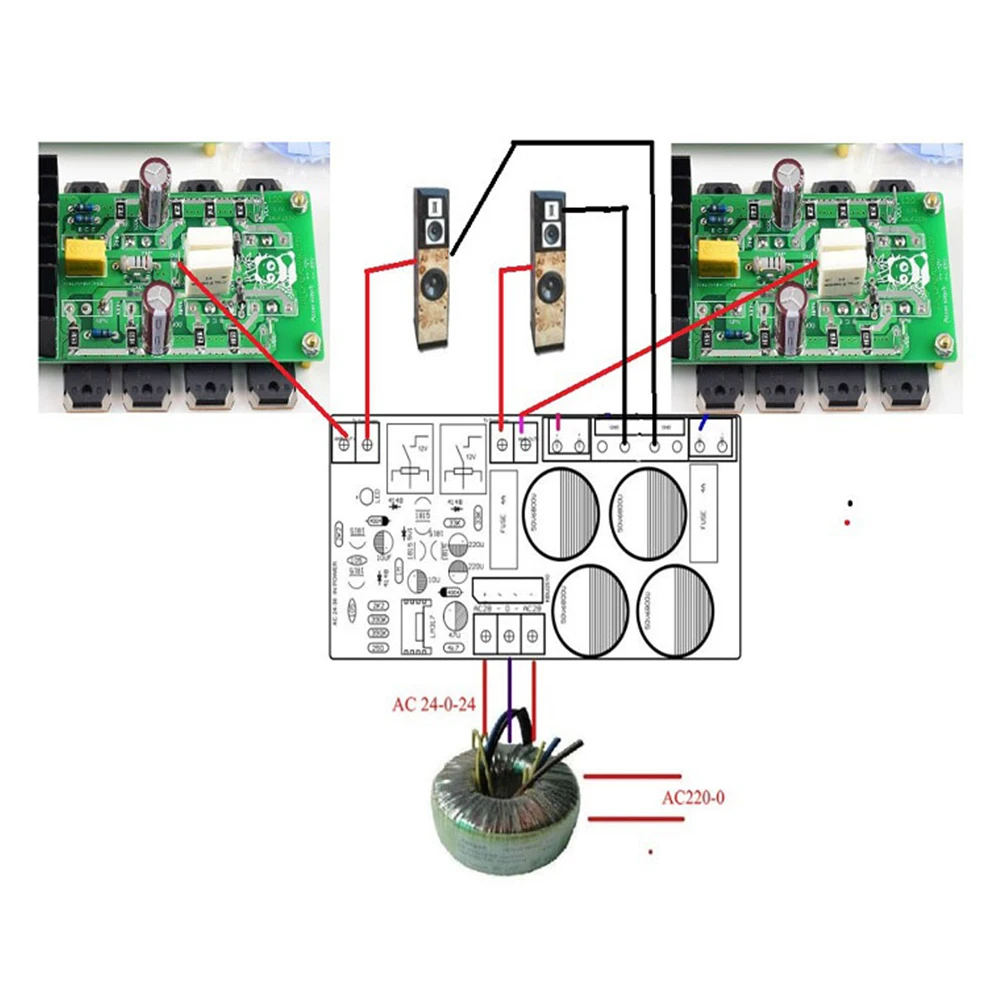

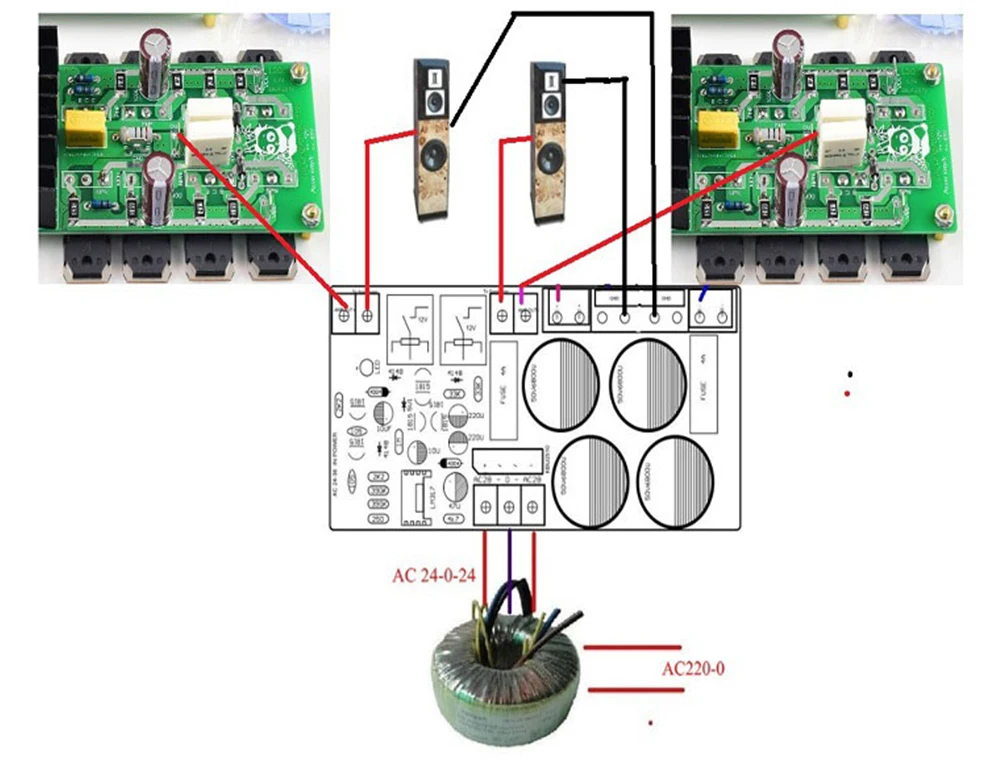

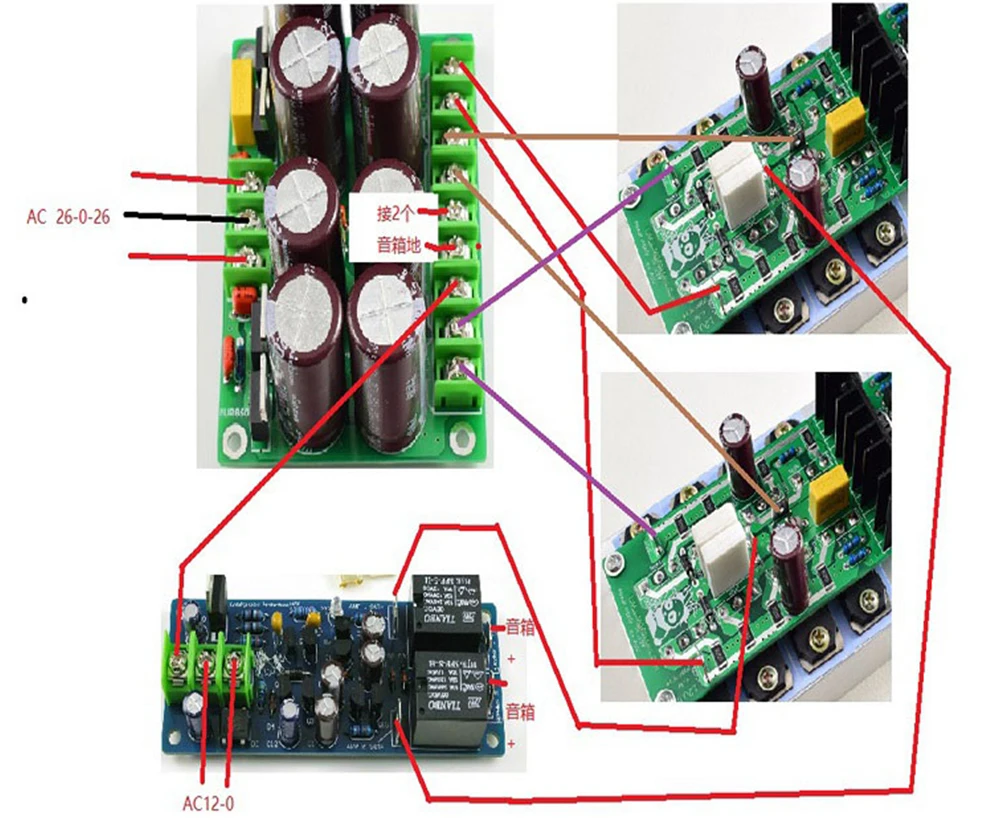

Идентификация подключения к установке:

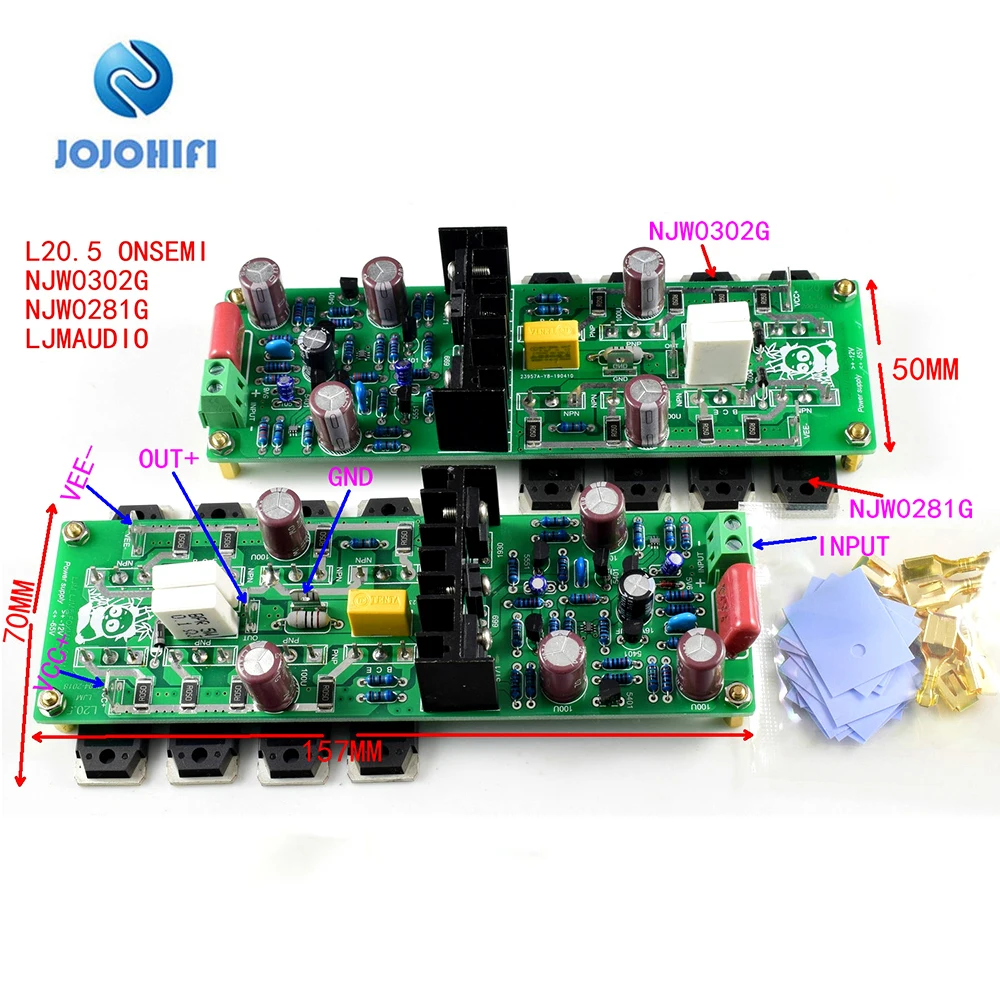

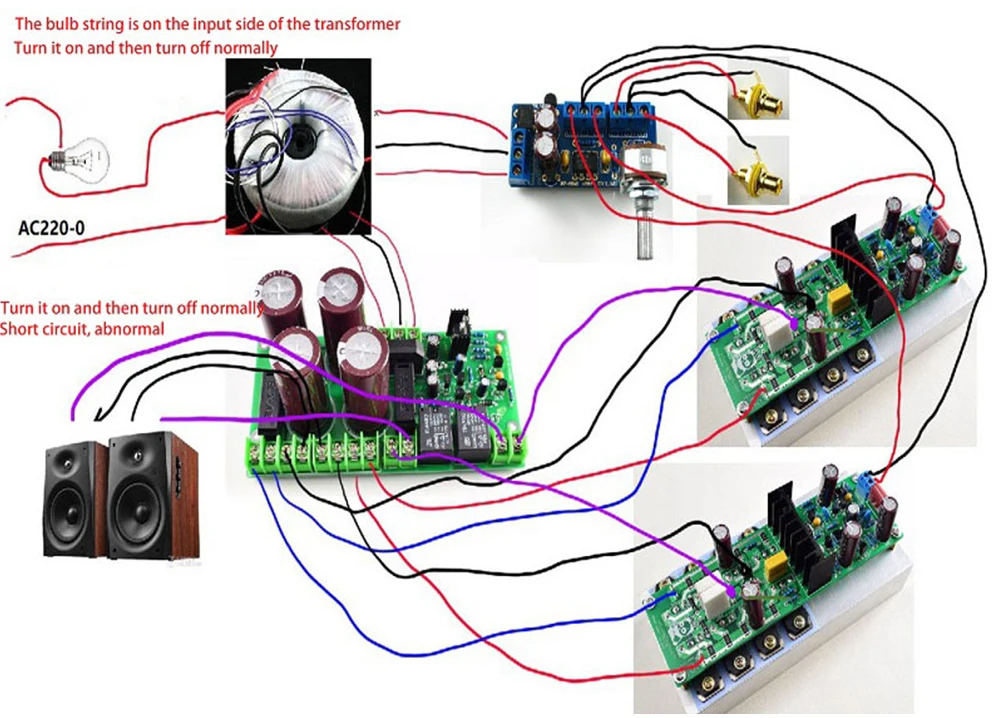

VCC + положительный источник питания, VEE-отрицательный источник питания, PGND power ground.Вход + входной сигнал +, входной сигнал-Выход + выходной сигнал +, отрицательный полюс динамика соединен с положением GND платы питания.Для тестирования рекомендуется использовать лампу в серии с трансформатором 220 В. Снимите лампу после нормального использования.
