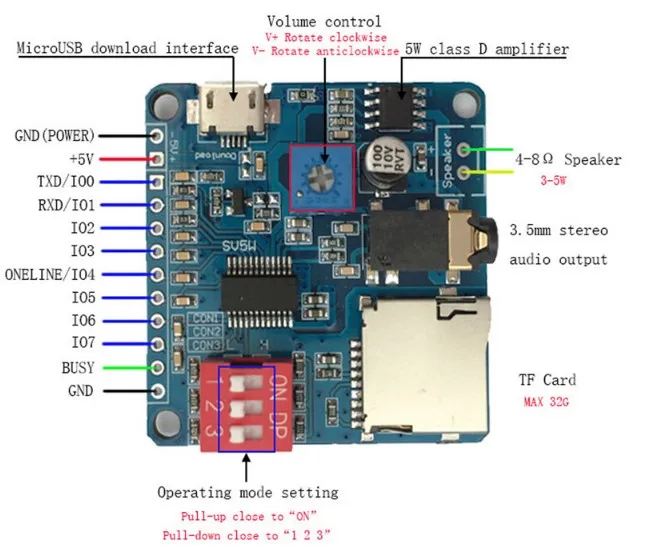

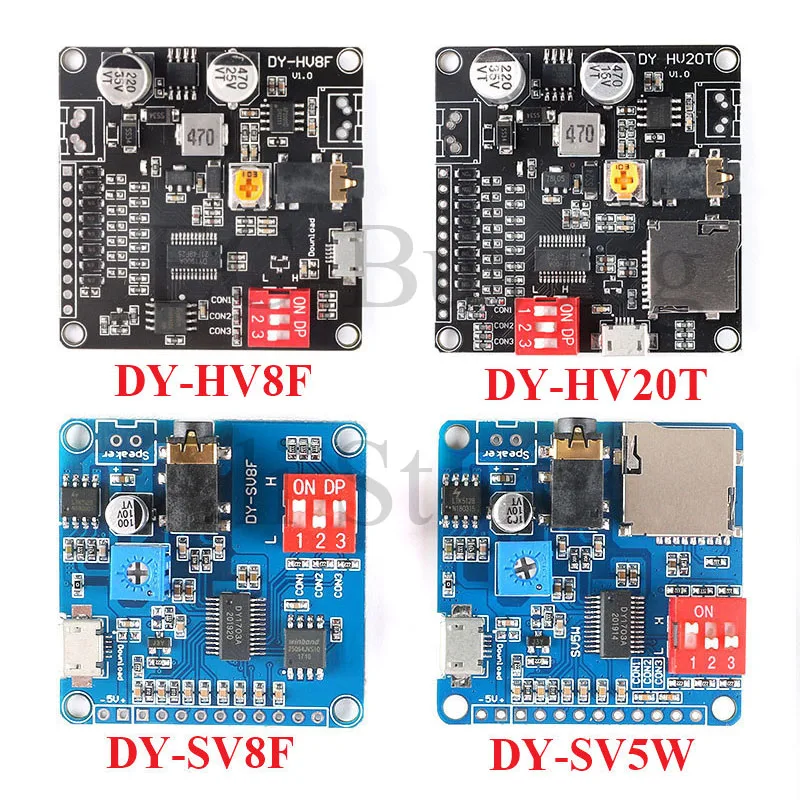

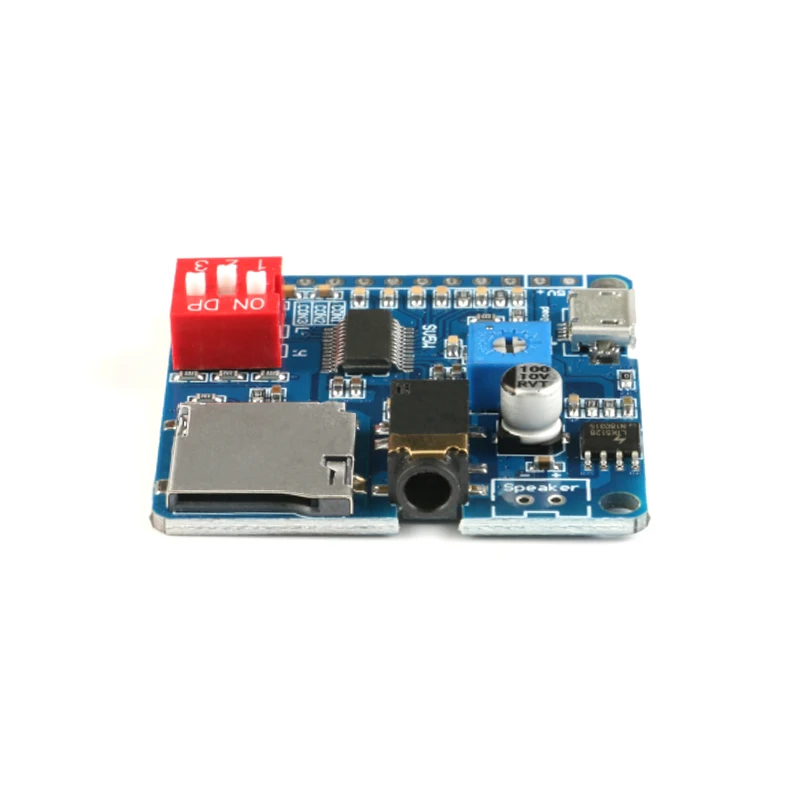

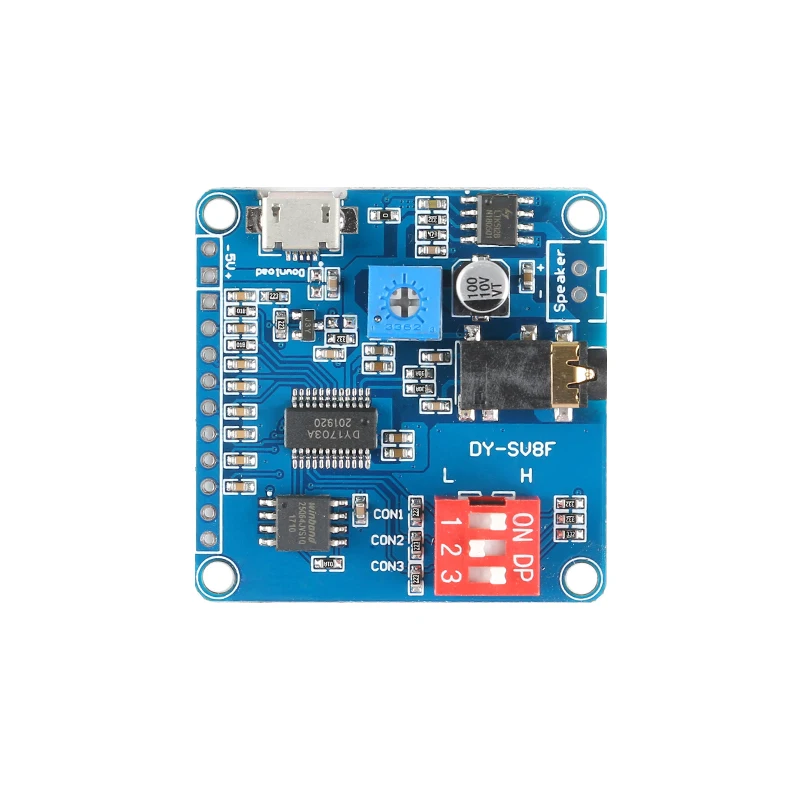

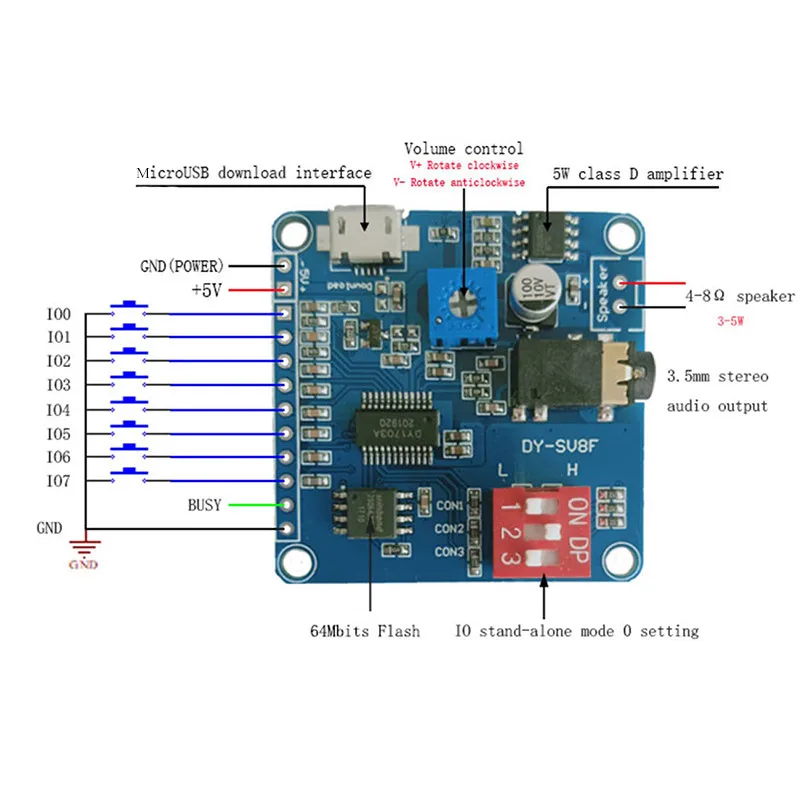

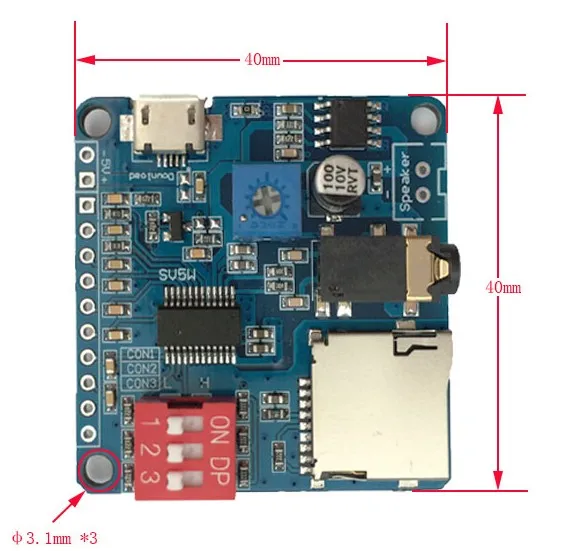

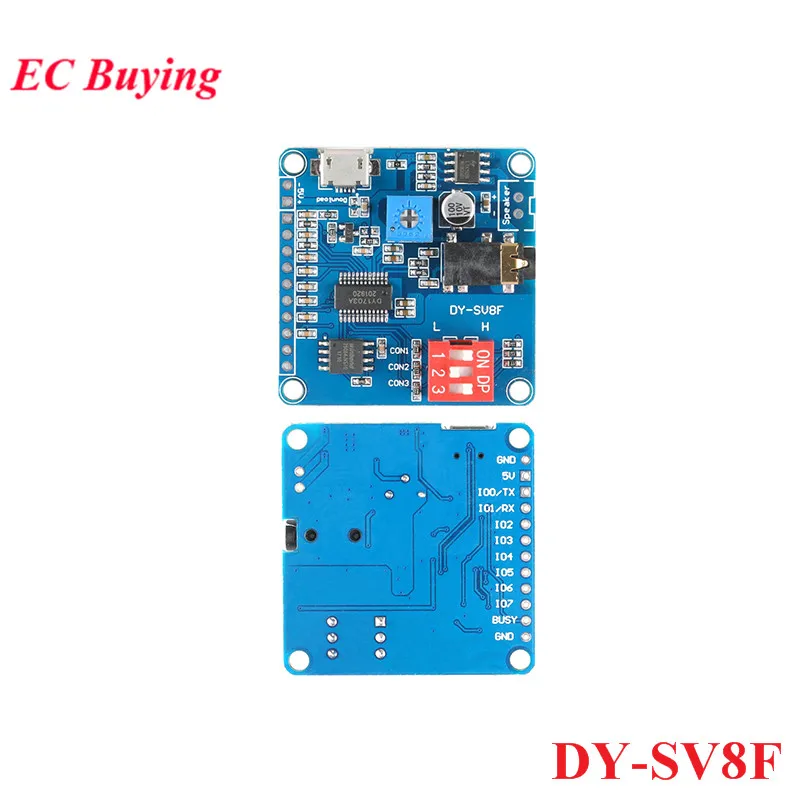

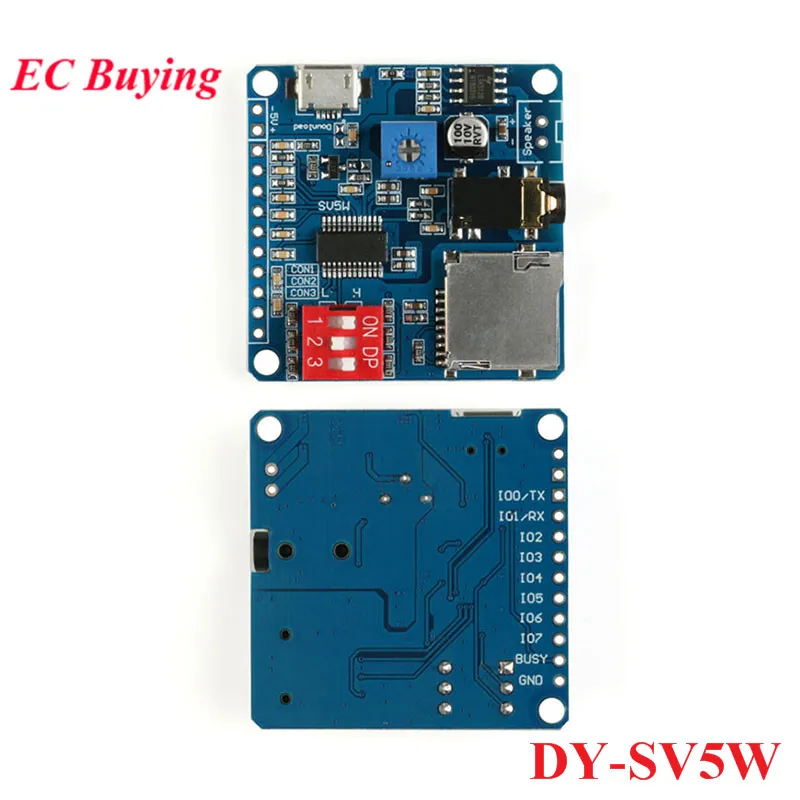

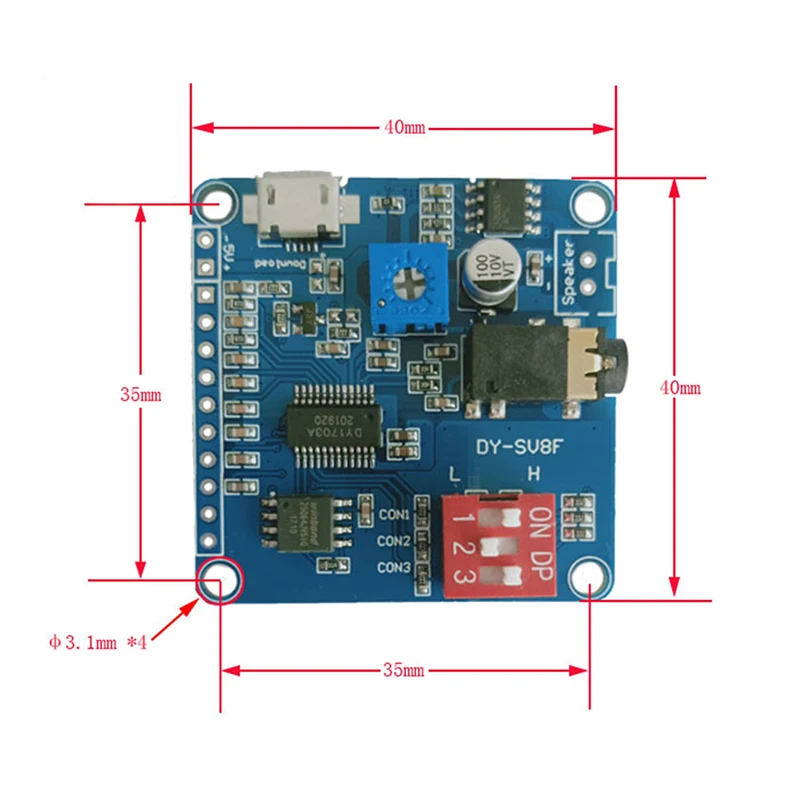

DY-SV8F/DY-SV5W
1. Описание товара:
DY-SV5W является интеллектуальным голосовым модулем, независимо разработанным компанией. Он интегрирует сегментный триггер IO, управление последовательным портом UART, управление последовательным портом ONE_line, стандартный MP3 и другие 7 режимов работы, простая настройка переключателя DIP; Встроенный усилитель мощности класса D 5 Вт, может непосредственно управлять 4 Ом, 3 ~ 5 Вт динамиками; Поддержка MP3, WAV формат декодирования, максимальная поддержка 32G TF карты памяти, Можно подключить компьютер через usb-кабель для передачи данных, чтобы обновить tf-карту для хранения аудиофайлов.
2. Особенности продукта:
1. Поддержка форматов декодирования MP3 и WAV.
2. Поддержка частоты дискретизации (кГц): 8/11.025/12/16/22.05/24/32/44.1/48.
3. 24-битный ЦАП выход, динамическим диапазоном, поддержка 90dB, отношение сигнал-шум поддержка 85dB.
4. Полная поддержка файловой системы FAT16/FAT32, максимальная поддержка tf-карты 32G.
5. Поставляется с усилителем мощности класса D 5 Вт, может непосредственно управлять динамиками 4Ω, 3 ~ 5 Вт.
6. Функция голосового вещания управления последовательным портом UART, может управлять воспроизведением, паузой, выбором песни, сложением громкости и вычитанием и т. д., самый большой выбор 65535 песен, скорость передачи данных 9600 бит/с.
7. Поддержка функции воспроизведения пускового механизма IO, 8 портов IO триггера 8 треков или 8 портов IO для запуска 255 треков.
8. Поддержка одного последовательного порта шины One_line, возможность управления воспроизведением, паузой, выбором песни, сложением громкости и вычитанием и другими функциями.
9. Поддержка 3 конфигурации IO для выбора до 7 рабочих режимов, настройки переключателя циферблата просты.

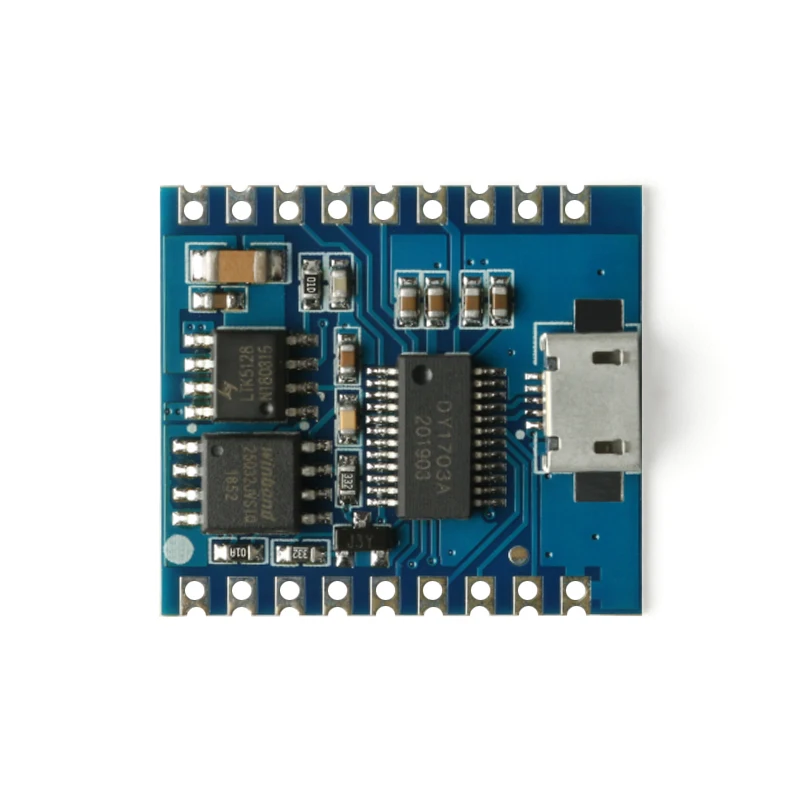

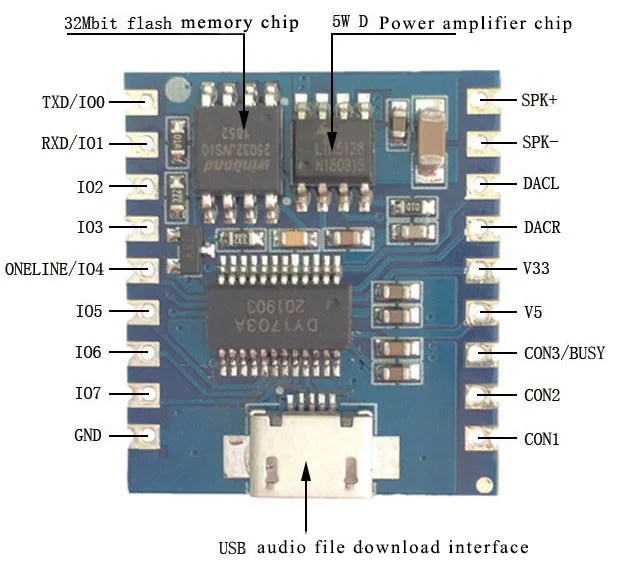

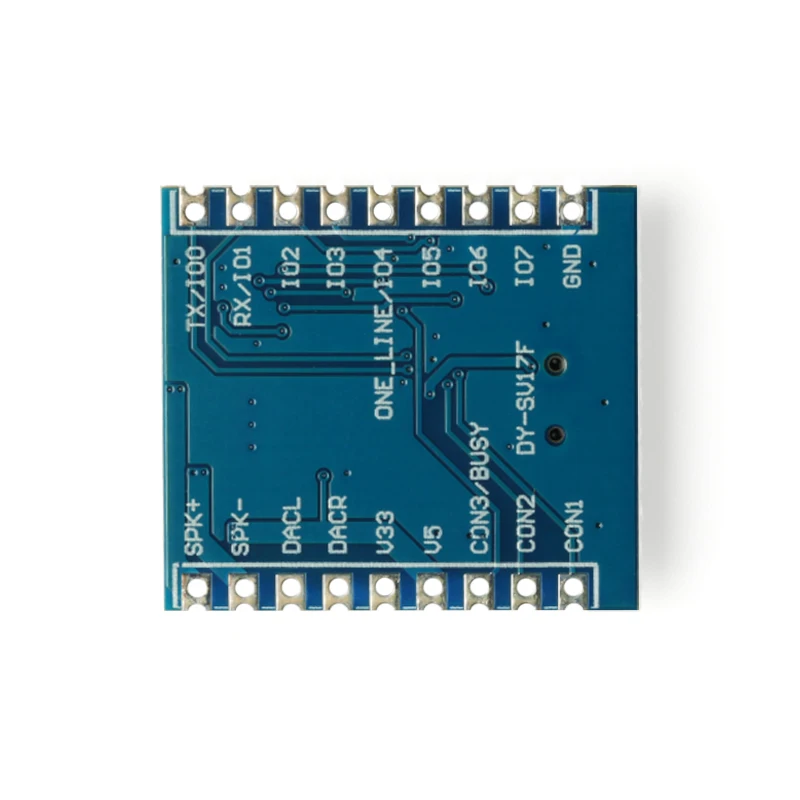

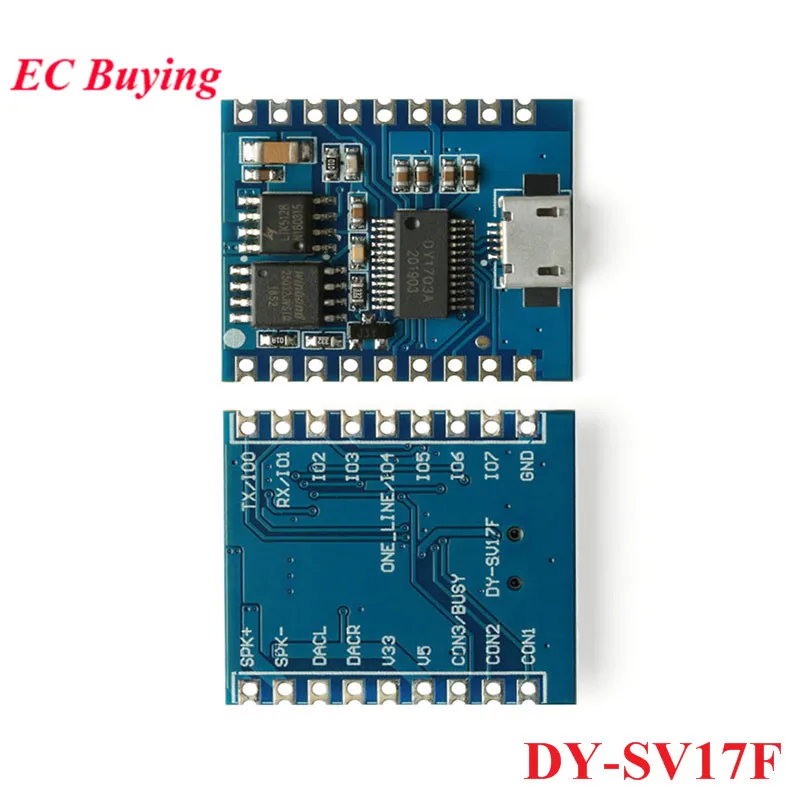

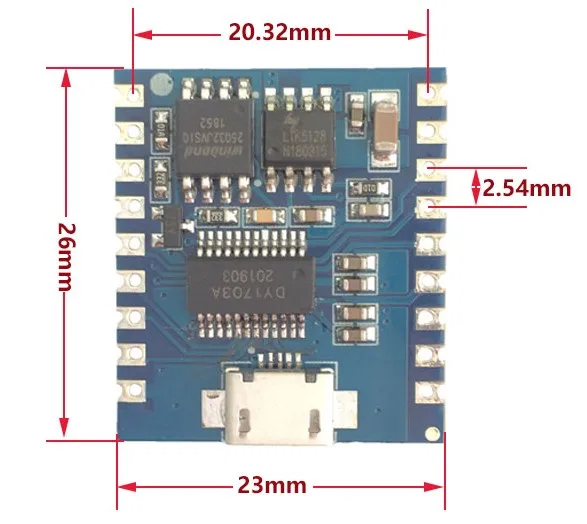

DY-SV17F
1. Описание товара:
DY-SV17F является интеллектуальным голосовым модулем, независимо разработанным компанией. Он объединяет триггер сегмента IO, управление последовательным портом UART, управление последовательным портом ONE_line, стандартный MP3 и другие 7 режимов работы; бортовой усилитель мощности класса D 5 Вт может непосредственно управлять динамиком 4 Омега 3 ~ 5 Вт; Поддержка MP3, WAV формат декодирования, бортовой 32 Мбит (4 Мбайт) флэш-память аудио файл, Можно подключить к компьютеру для обновления аудиофайлов через usb-кабель для передачи данных.
2. Особенности продукта:
1. Поддержка форматов декодирования MP3 и WAV.
2. Поддержка частоты дискретизации (кГц): 8/11.025/12/16/22.05/24/32/44.1/48.
3. 24-битный ЦАП выход, динамическим диапазоном, поддержка 90dB, отношение сигнал-шум поддержка 85dB.
4. Встроенная флэш-память 32 Мбит (4 Мбит), вы можете подключить компьютер для обновления аудиофайла через usb-кабель для передачи данных.
5. Поставляется с 5 Вт усилителем мощности класса D, может непосредственно управлять 4 Омега, 3 ~ 5 Вт динамиками.
6. Функция голосового вещания управления последовательным портом UART, может управлять воспроизведением, паузой, выбором песни, сложением громкости и вычитанием и т. д., самый большой выбор из 65535 песен, скорость передачи 9600 bps.
7. Поддержка функции воспроизведения пускового механизма IO, 8 портов IO триггера 8 треков или 8 портов IO для запуска 255 треков.
8. Поддержка одного последовательного порта шины One_line, возможность управления воспроизведением, паузой, выбором песни, сложением громкости и вычитанием и другими функциями.
9. Поддержка 3 конфигурации IO для выбора до 7 рабочих режимов.

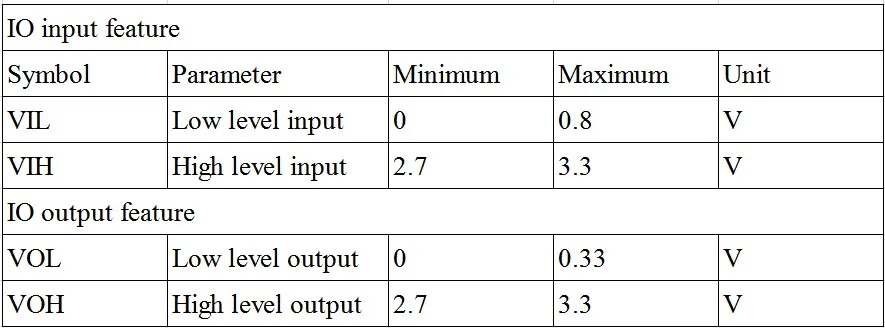

Функции ввода и вывода IO
Описание товара:
DY-HV8F/DY-HV20TЭто умный модуль воспроизведения голоса, разработанный независимо от нашей компании, интегрированный триггер IO, управление протоколом UART, управление одноавтобусным протоколом One_line, Стандартная настройка MP3 и других 7 режимов работы с помощью DIP-переключателя; привод 4 ~ 8 Ом, 10 Вт ~ 20 Вт динамик с помощью 20 Вт класса D аудио усилителя на плате; Поддержка MP3.WAV декодирования; 64Mbits(8 м байт) флэш-память на борту, Загрузка музыкальных файлов непосредственно через разъем micro USB.
Характеристики продукта:
1. Поддержка MP3.WAV декодирования.
2. Поддержка частоты дискретизации (кГц):8/11.025/12/16/22.05/24/32/44.1/48.
3.24bit DAC выход, поддержка динамического диапазона 90 дБ, SNR 85 дБ.
4. Широкое напряжение постоянного тока: 6 ~ 35 В.
5,64 Mbits(8M байт) флэш-память на борту, загрузка музыкальных файлов непосредственно через разъем micro USB.
6. Выход максимум 20 Вт динамик 4 Ом, выход максимум 10 Вт динамик 8 Ом.
7. Воспроизведение 65535 музыки с помощью Протокола управления UART; Воспроизведение, пауза, выбор музыки, VOL +/-и т. д. можно управлять, скорость передачи данных составляет 9600bps.
8. Воспроизводите 255 музыки при запуске IO.
9. Воспроизведение музыки с помощью One_line Протокола управления, воспроизведение, пауза, выбор музыки, VOL +/-и так далее можно управлять.
10. Переключение 7 режимов работы с помощью DIP-переключателя легко.
11. Защита от ЭСР предназначена для 8 IOs.
Интерфейсы модуля:

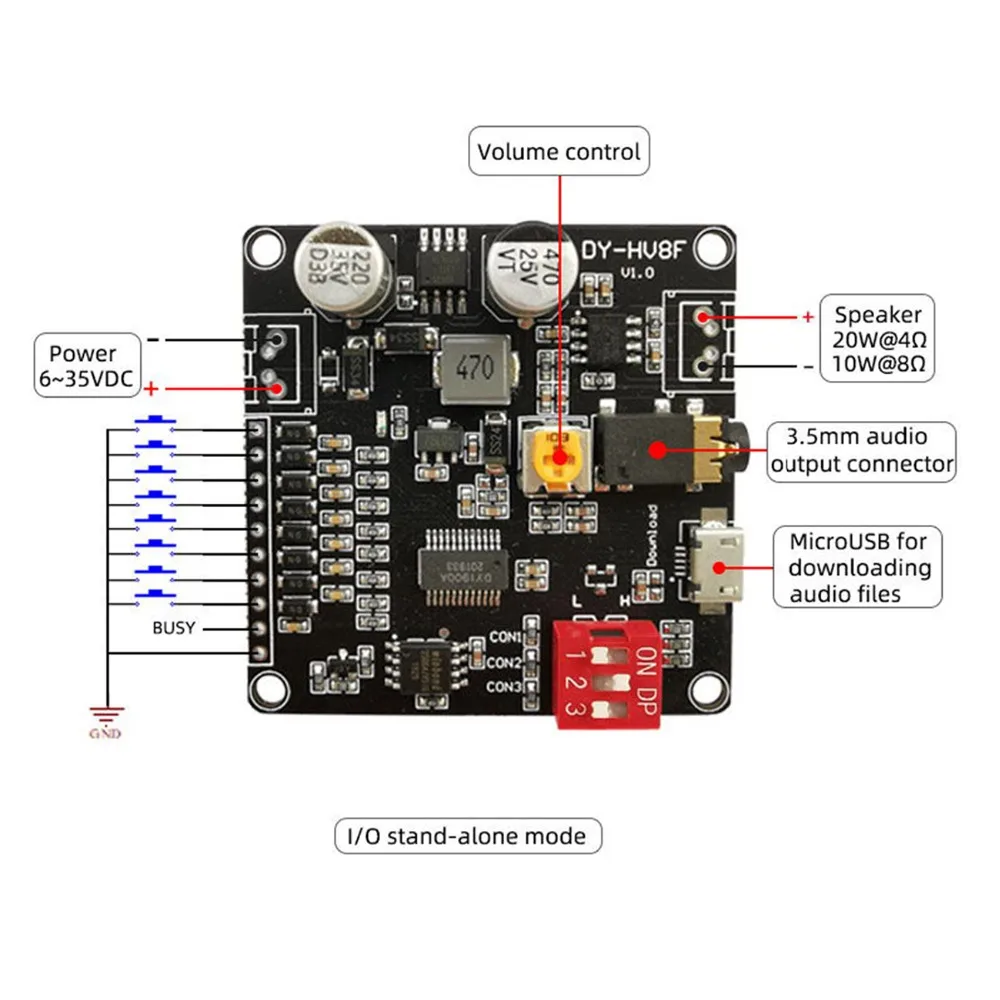

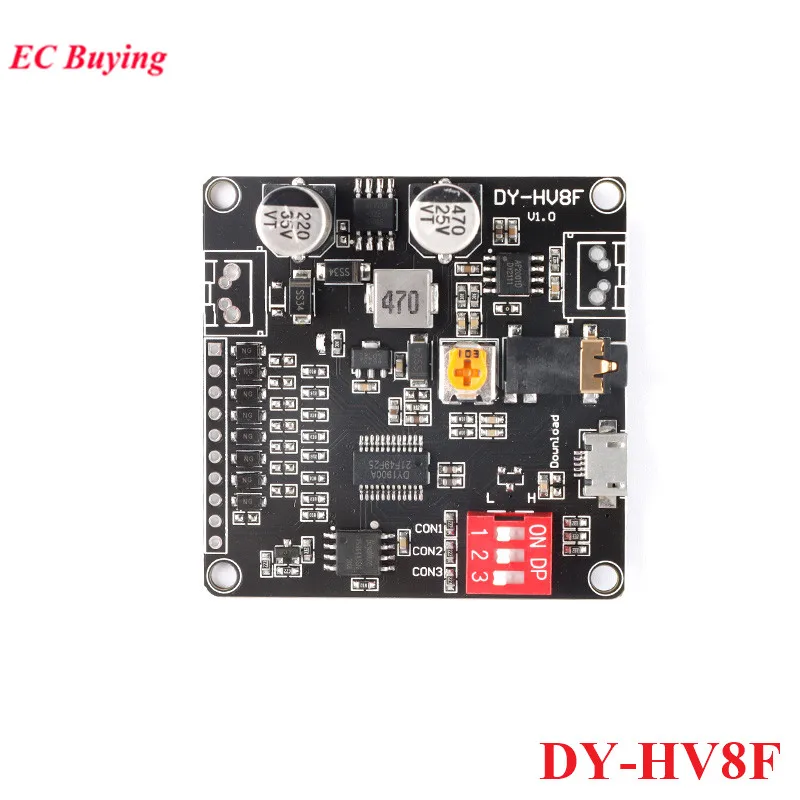

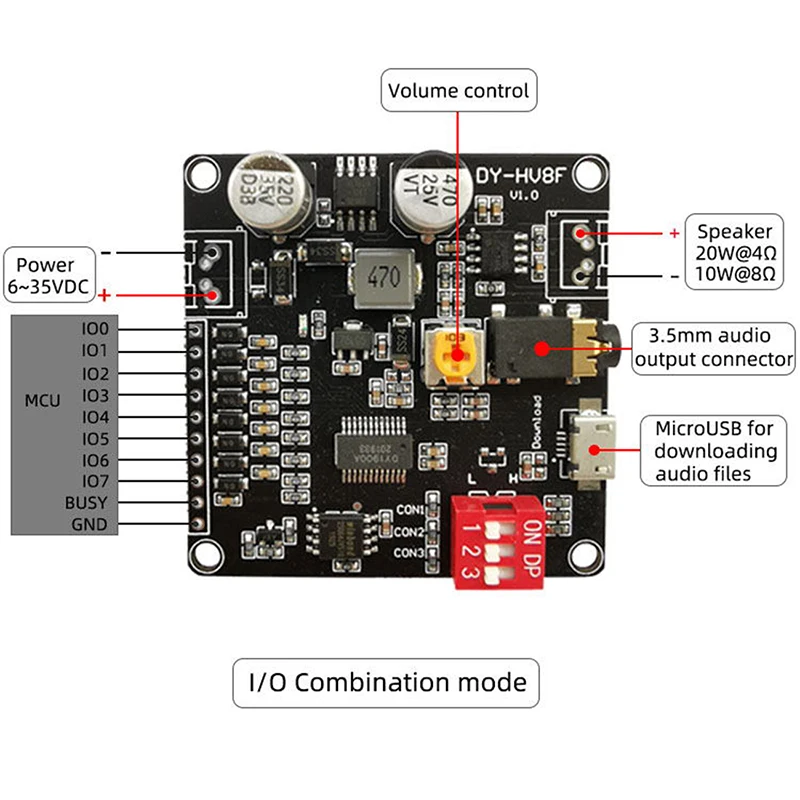

DY-HV8F

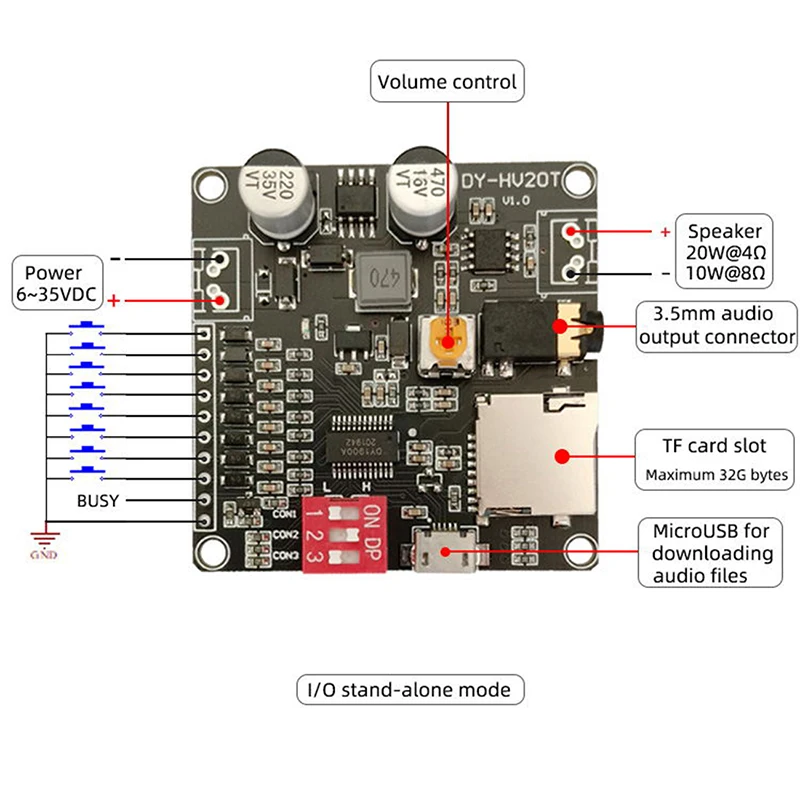

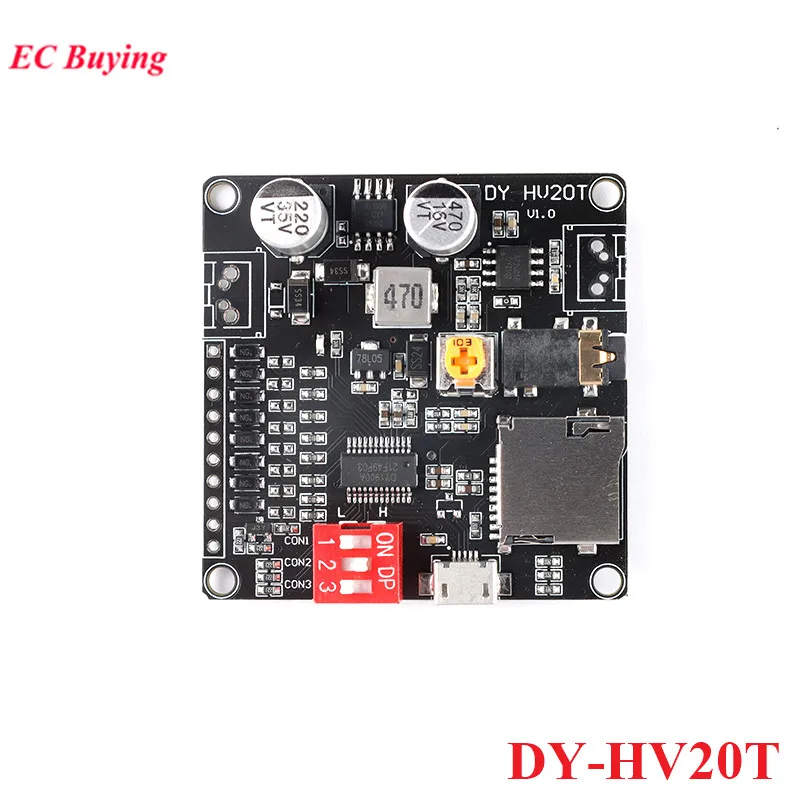

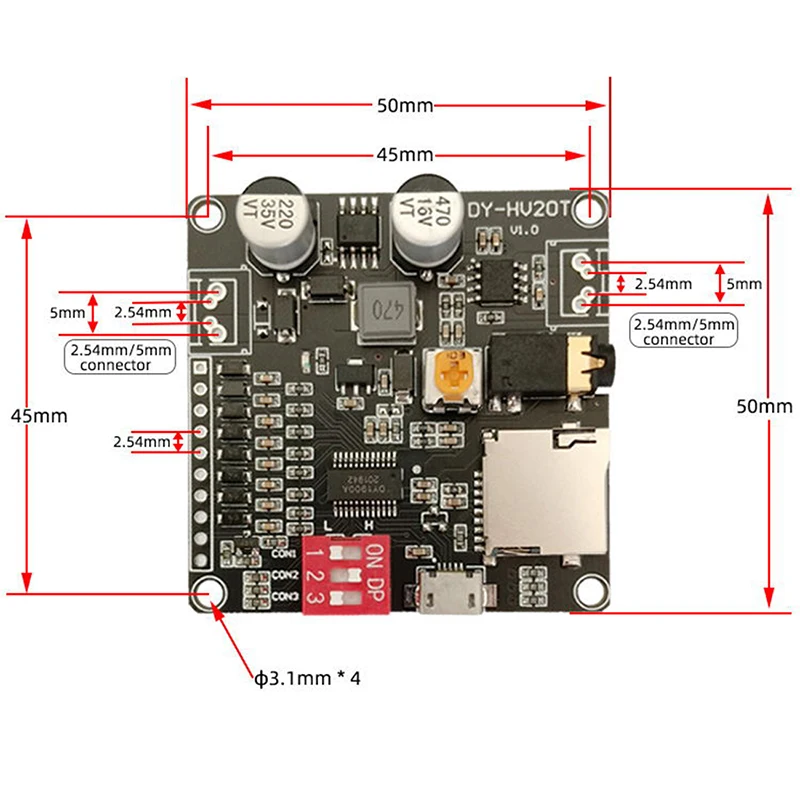

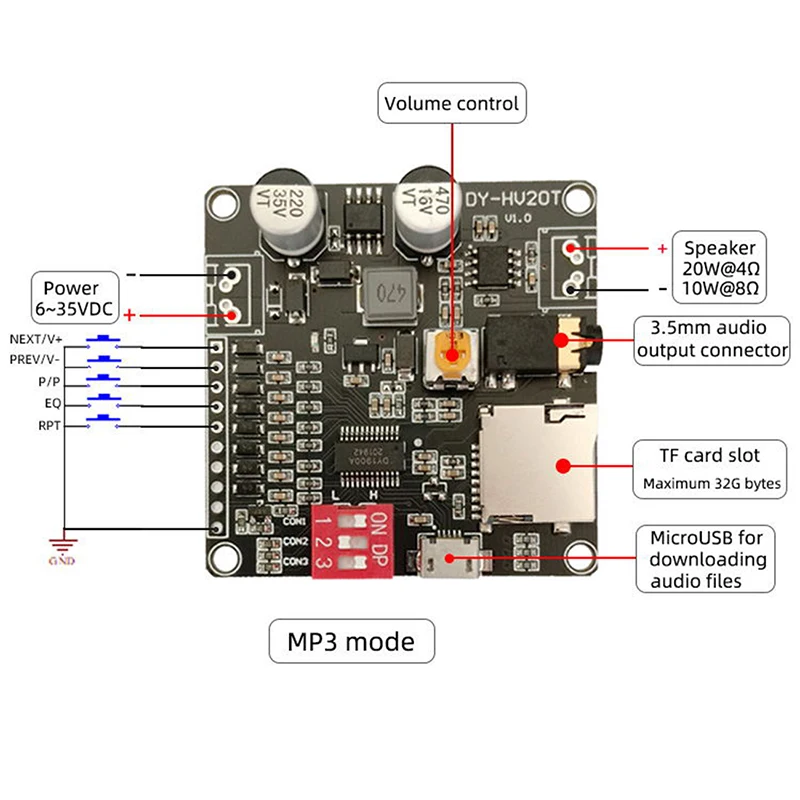

DY-HV20T

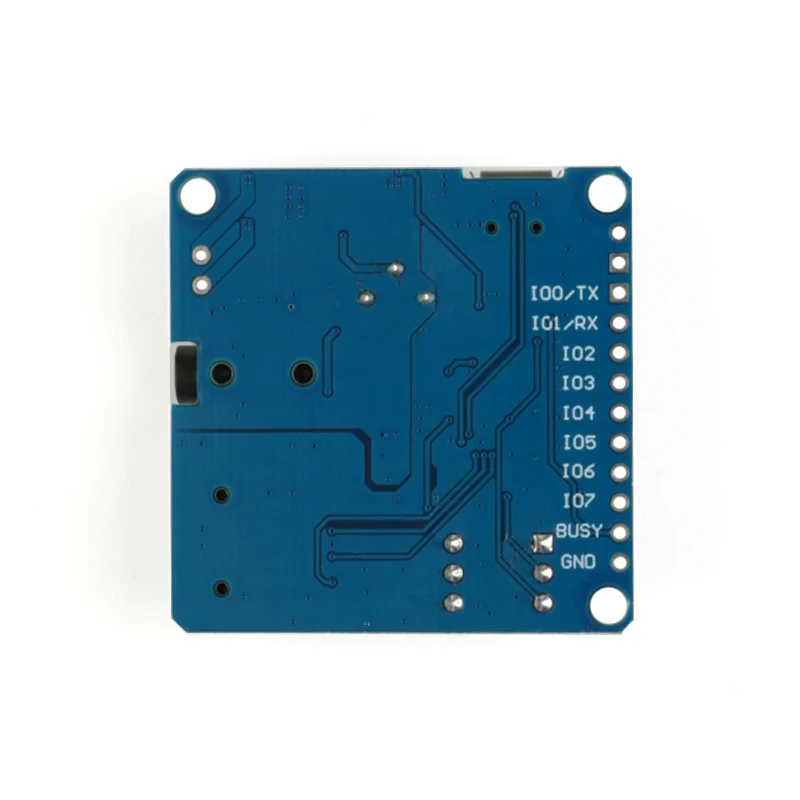

Определение контактов:
Булавки
Описание
Мощность (6 ~ 35 В постоянного тока)
6 ~ 35VDC источник питания
TXD/IO0
IO0 в режиме ввода-вывода; TX в режиме управления UART, подключение к RX MCU
RXD/IO1
IO1 в режиме ввода-вывода; RX в режиме управления UART, подключение к TX MCU
IO2
IO2 в режиме пуска IO
IO3
IO3 в режиме пуска IO
One_line/IO4
IO4 в режиме пуска IO; RX в режиме One_line
IO5
IO5 в режиме пуска IO
IO6
Режим запуска IO6 в IO
IO7
Режим запуска IO7 в IO
Занят
Выход низкий уровень во время воспроизведения музыки (0В), Выход высокого уровня в тех случаях, когда конец воспроизведения (3,3 V)
GND
Справочная информация GND
Динамик
4 Ом/20 Вт или 8 Ом/10 Вт динамик рекомендуется
