Примечание: XY-V17B, мы готовим его для клиентов, которые в нем нуждаются. Если вам это не нужно, пожалуйста, не размещайте заказ. Возврат средств не будет производиться, если выбор неверный. Спасибо за понимание!
1. Описание товара:

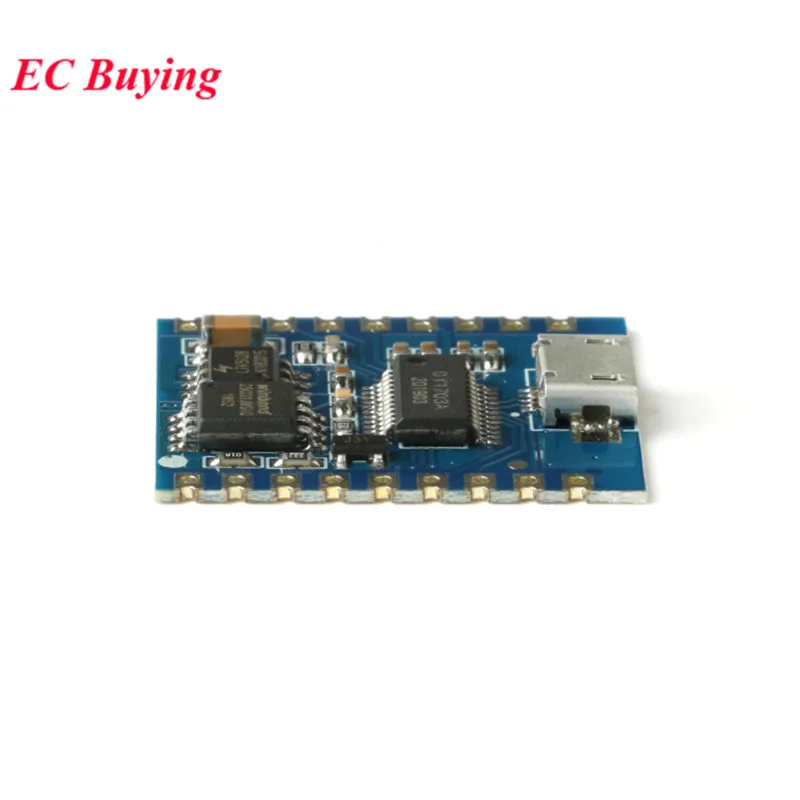

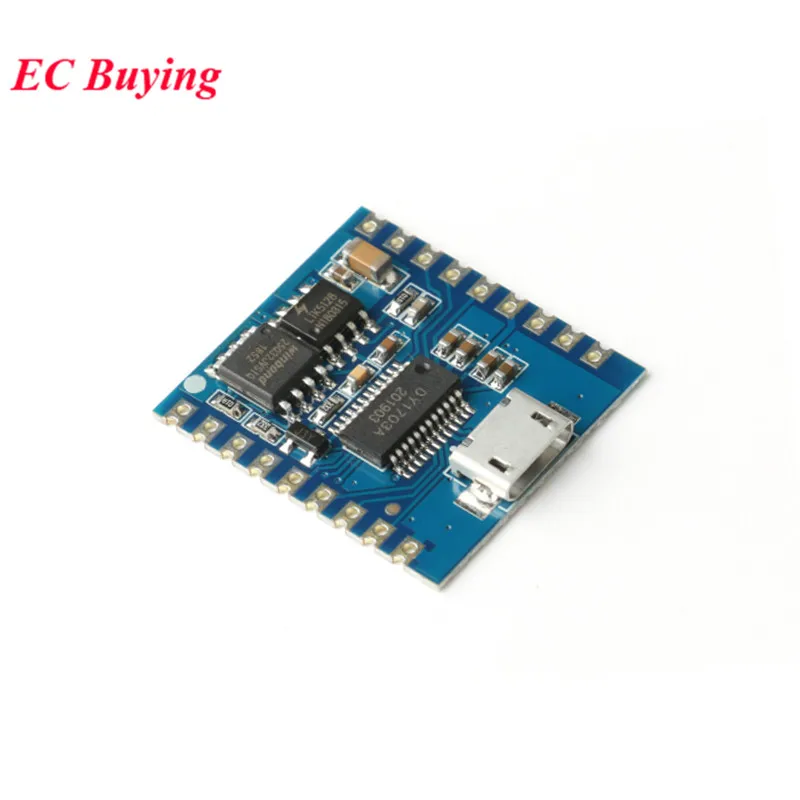

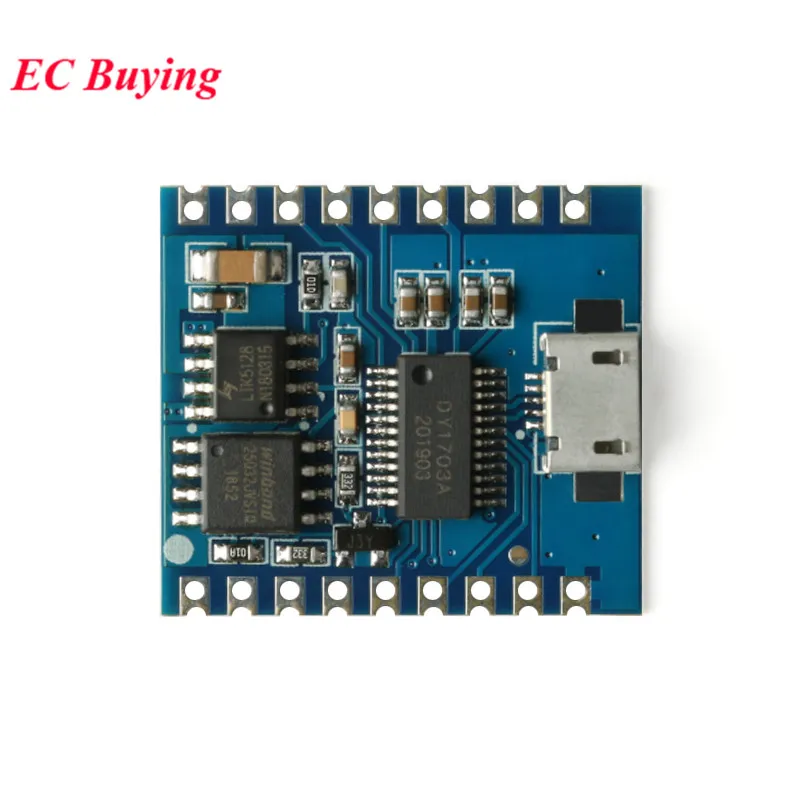

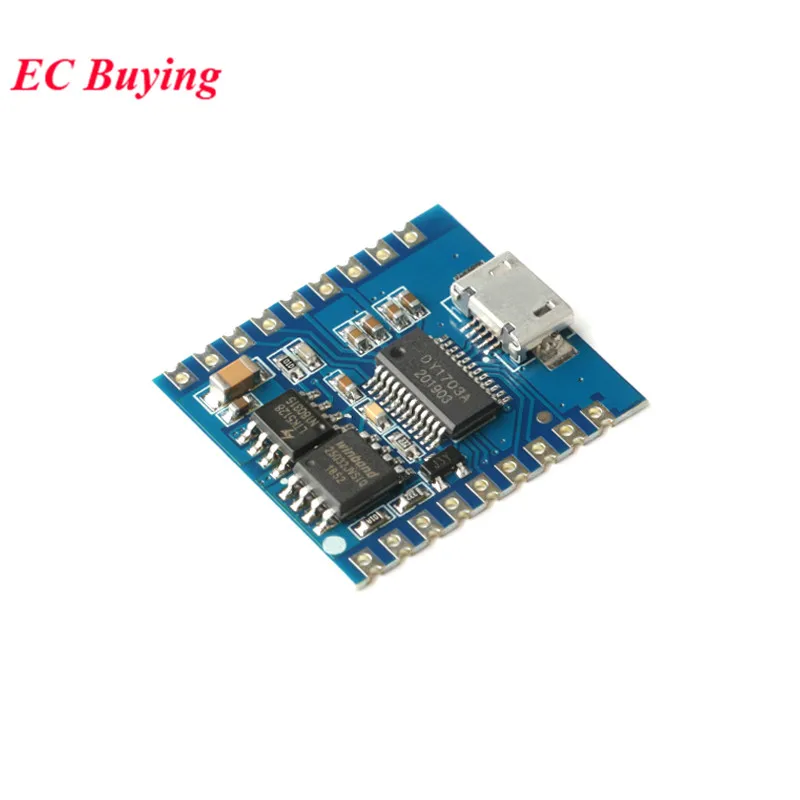

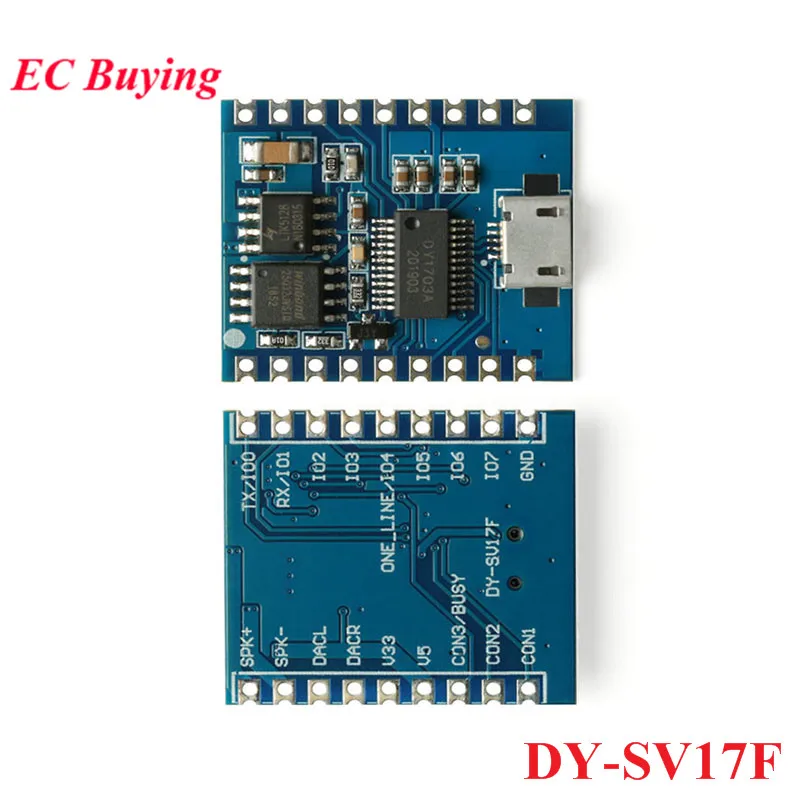

DY-SV17F является интеллектуальным голосовым модулем, независимо разработанным компанией. Он объединяет триггер сегмента IO, управление последовательным портом UART, управление последовательным портом ONE_line, стандартный MP3 и другие 7 режимов работы; бортовой усилитель мощности класса D 5 Вт может непосредственно управлять динамиком 4 Омега 3 ~ 5 Вт; Поддержка MP3, WAV формат декодирования, бортовой 32 Мбит (4 Мбайт) флэш-память аудио файл, Можно подключить к компьютеру для обновления аудиофайлов через usb-кабель для передачи данных.
2. Особенности продукта:
1. Поддержка форматов декодирования MP3 и WAV.
2. Поддержка частоты дискретизации (кГц): 8/11.025/12/16/22.05/24/32/44.1/48.
3. 24-битный ЦАП выход, динамическим диапазоном, поддержка 90dB, отношение сигнал-шум поддержка 85dB.
4. Встроенная флэш-память 32 Мбит (4 Мбит), вы можете подключить компьютер для обновления аудиофайла через usb-кабель для передачи данных.
5. Поставляется с 5 Вт усилителем мощности класса D, может непосредственно управлять 4 Омега, 3 ~ 5 Вт динамиками.
6. Функция голосового вещания управления последовательным портом UART, может управлять воспроизведением, паузой, выбором песни, сложением громкости и вычитанием и т. д., самый большой выбор из 65535 песен, скорость передачи 9600 bps.
7. Поддержка функции воспроизведения пускового механизма IO, 8 портов IO триггера 8 треков или 8 портов IO для запуска 255 треков.
8. Поддержка одного последовательного порта шины One_line, возможность управления воспроизведением, паузой, выбором песни, сложением громкости и вычитанием и другими функциями.
9. Поддержка 3 конфигурации IO для выбора до 7 рабочих режимов.
Функции ввода и вывода IO

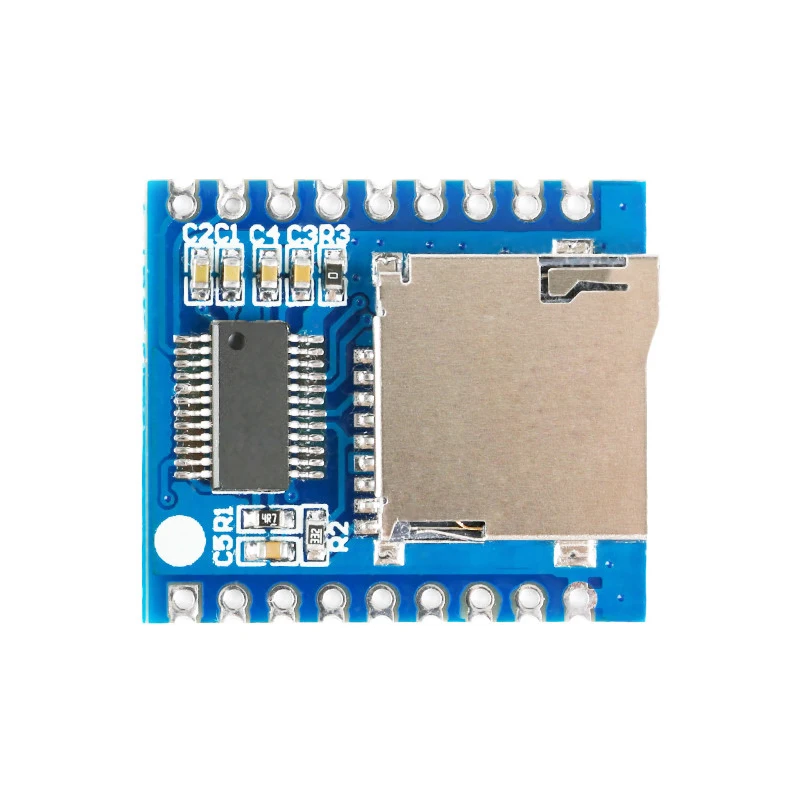

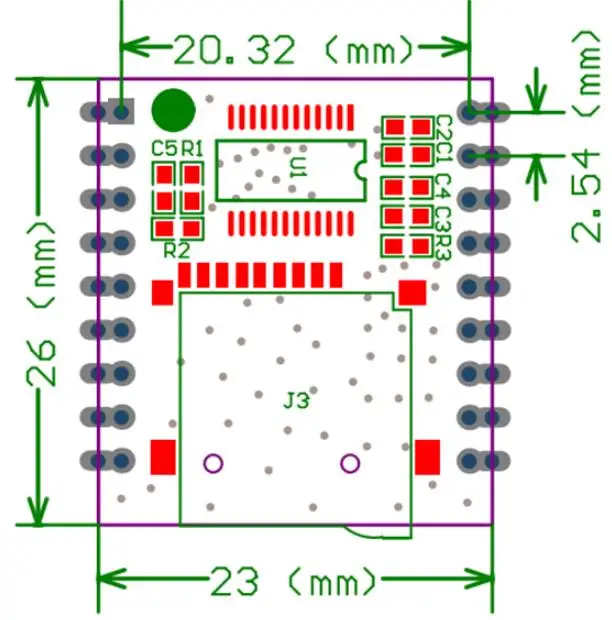

XY-V17B голосовой модуль
XY-V17B-это интеллектуальный голосовой модуль, интегрированный сегментный триггер IO, управление последовательным портом UART, управление последовательным портом ONE_line, стандартный MP3 и другие функции; Поддержка формата декодирования MP3, WAV, максимальная поддержка хранения карт 32G, usb-кабель для передачи данных Подключите компьютер для обновления карты для хранения аудиофайлов.
Характеристика:
Поддержка формата MP3, WAV декодирования.
Поддержка частоты дискретизации (кГц): 8/11.025/12/16/22.05/24/32/44.1/48.
24-битный ЦАП выход с 90dB динамическим диапазоном и 85dB отношение сигнал-шум.
Полная поддержка файловой системы FAT16/FAT32, максимальная поддержка карты 32G, поддержка диска 32G U.
Поддержка функции голосового вещания последовательного порта UART, возможность управления воспроизведением, пауза, выбор песни, сложение громкости и вычитание и т. д., самый большой выбор 65535 песен, скорость передачи 9600 бит/с.
Поддержка функции пускового механизма IO, 8 портов IO триггера 8 треков или 8 портов IO для запуска 255 треков.
Поддержка управления последовательным портом One_line, возможность управления воспроизведением, паузой, выбором песни, сложением громкости и вычитанием и другими функциями.
Поддерживает 3 конфигурации IOs для выбора режима.

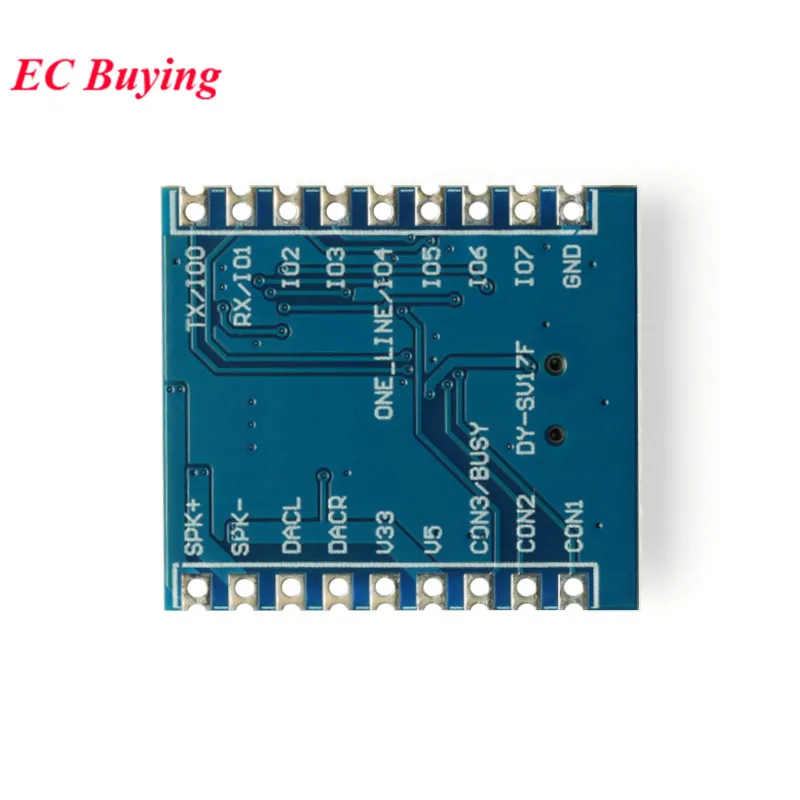

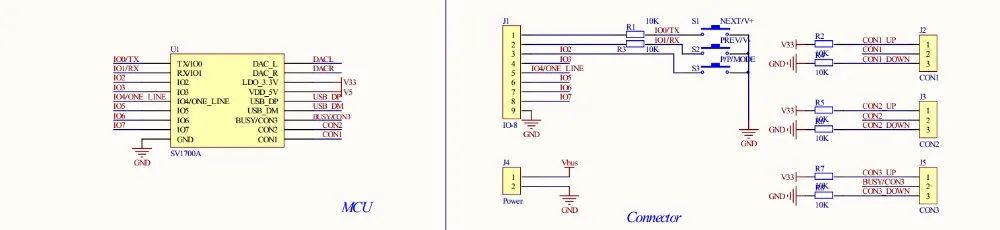

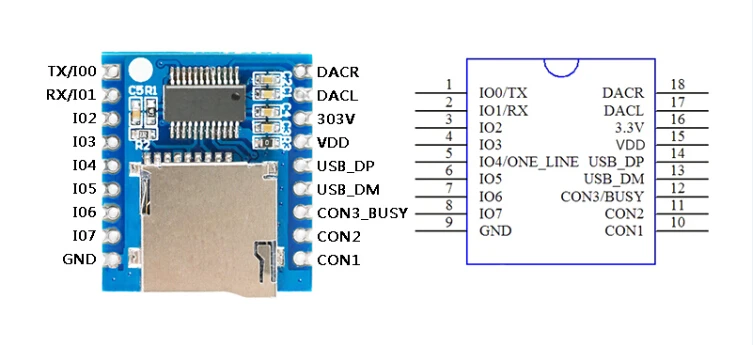

Описание модуль расширения, штыревая панель:
IO0/UART_TX: Входной штырь IO0 в режиме триггера IO; Штырь TX в режиме управления UART
IO1/UART_RX: Входной штырь IO1 в режиме триггера IO; Штырь RX в режиме управления UART
IO2: IO пусковой режим вход pin IO2
IO3: IO пусковой режим вход pin IO3
IO4/ONE_LINE: IO пусковой режим вход pin IO4; One_Line однопроводный последовательный контроль режим передачи данных pin
IO5: IO пусковой режим вход Pin IO5
IO6: IO пусковой режим вход pin IO6
IO7: вход в режим пускового механизма IO IO7
GND: наземный
CON1: режим конфигурации Pin 1
CON2: режим конфигурации Pin 2
CON3/занят: режим конфигурации pin 3; Занят выход сигнала, воспроизведение музыки выход высокий, пауза музыка выход низкий.
USB_DM: сигнал USB DM
USB_DP: сигнал USB DP
VDD/5В: модуль приведенный в действие, 3,3-5V Напряжение Вход Pin-код
3,3 V LDO: 3,3 V Выход ПИН-кода, максимальная Выход ток 100mA
DACL: выходной левый аудиоканал
DACR: аудиовыход правого канала
