Особенности
1. Он поддерживает протокол ART-NET и может непосредственно использовать программное обеспечение ART-NET, такое как MADRIX и JINX! . В режиме Art-Net выход 8 портов максимум 5440 пикселей для RGB и 4096 пикселей для RGBW
2. Восемь выходных портов, контролирует максимум 8192 пикселей, каждый порт контролирует максимум 1024 пикселей. Но только с помощью светодиодной студии или светодиодного программного обеспечения.
3. Sd-карта поддерживает формат FAT32, FAT16; Максимальная емкость 64G байт, сохраняет до 64 DAT файлов.
4. Он может управлять синхронизацией через LAN. Он может переключать файлы, отправив инструкции UDP в сетевой порт
5, или получить серийный номер игральных файлов. 5.H801RS может быть подключен к консоли DMX, заменяет файл и быстро регулирует скорость, яркость и отклики
6. Поддержка функции шифрования ограничения количества включения питания и шифрования файлов DAT
7. Поддержка набора DMX адрес для чипов DMX.
8. Поддержка онлайн обновления прошивки.

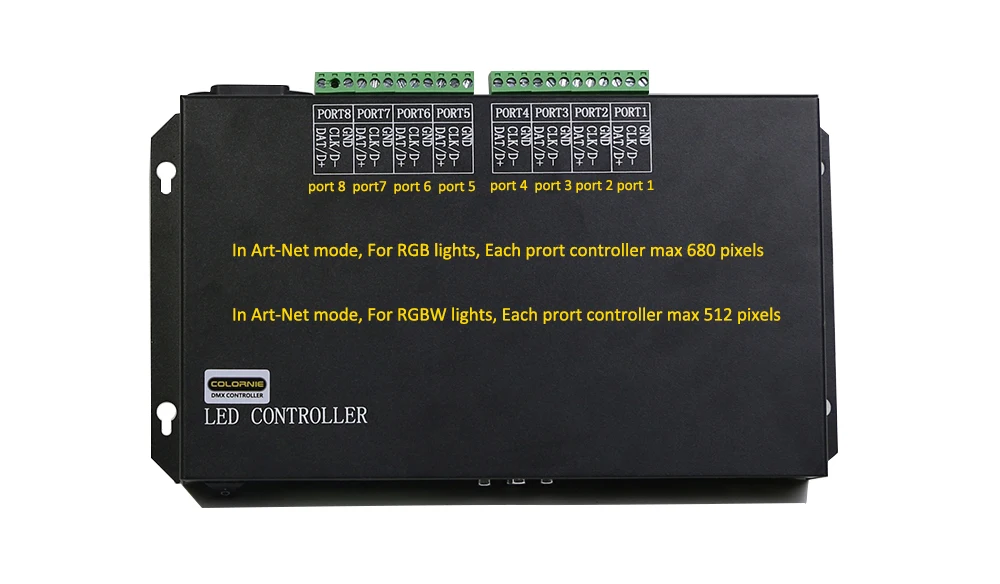

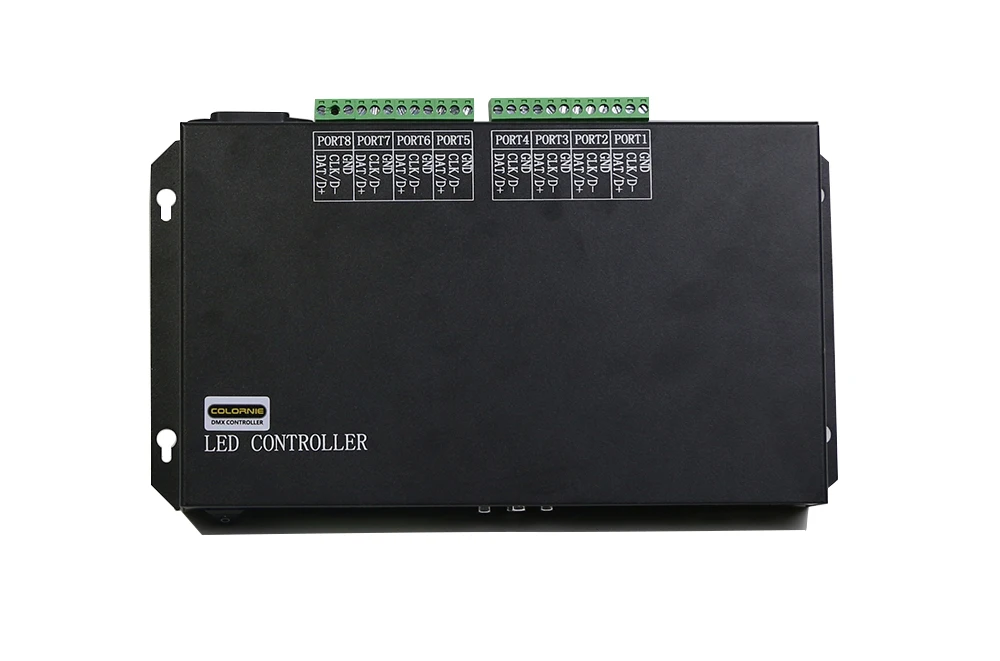

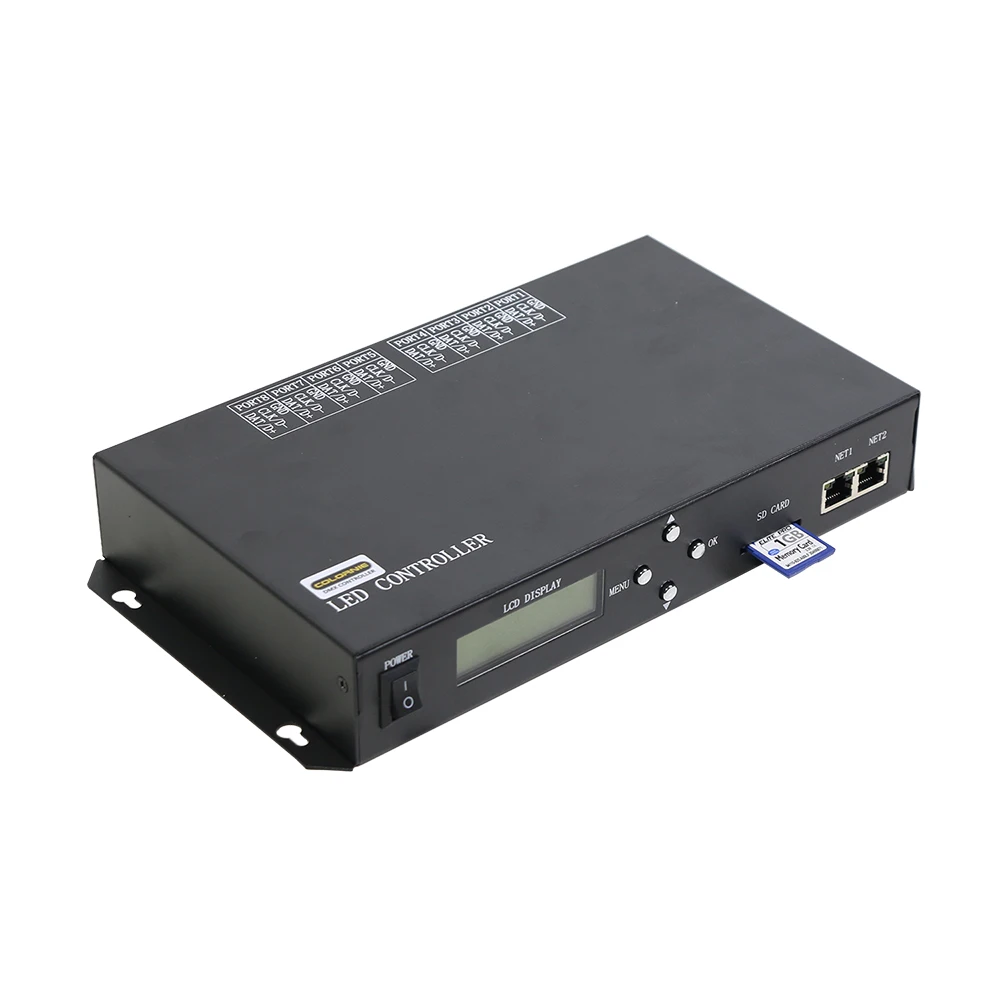

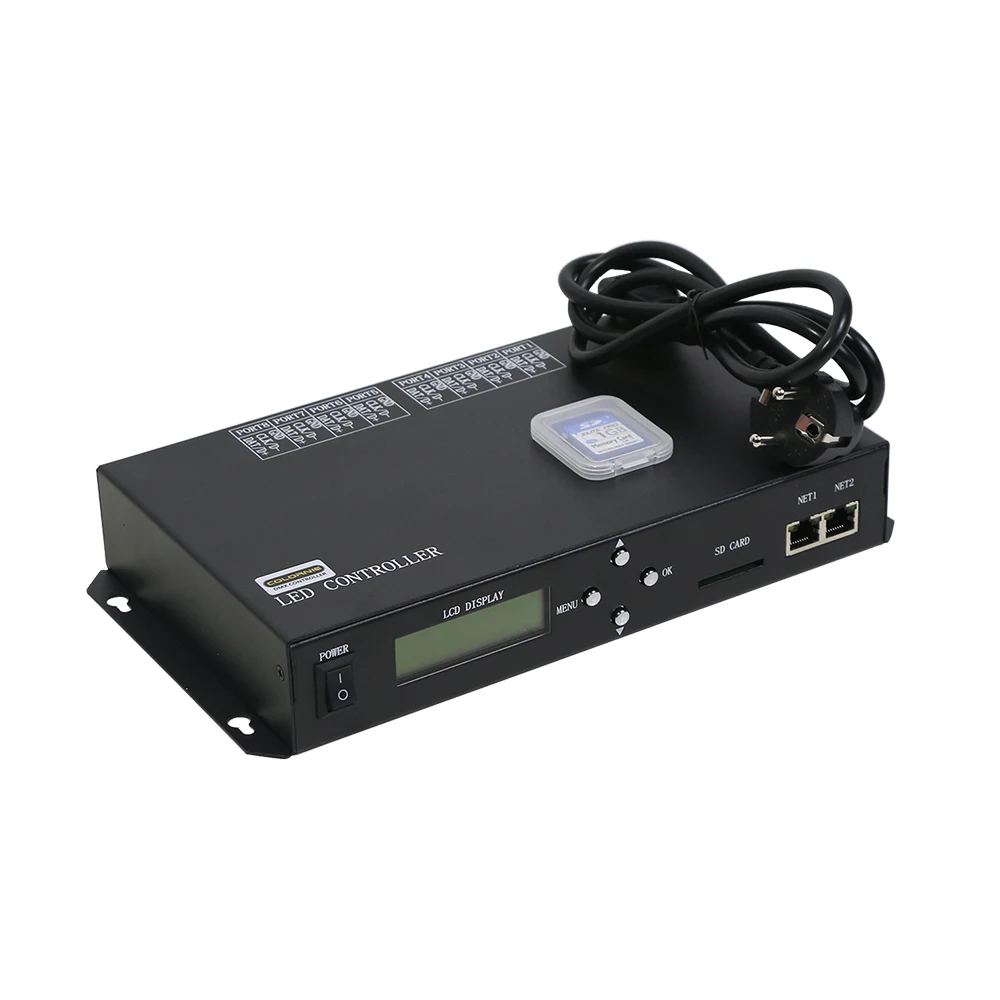

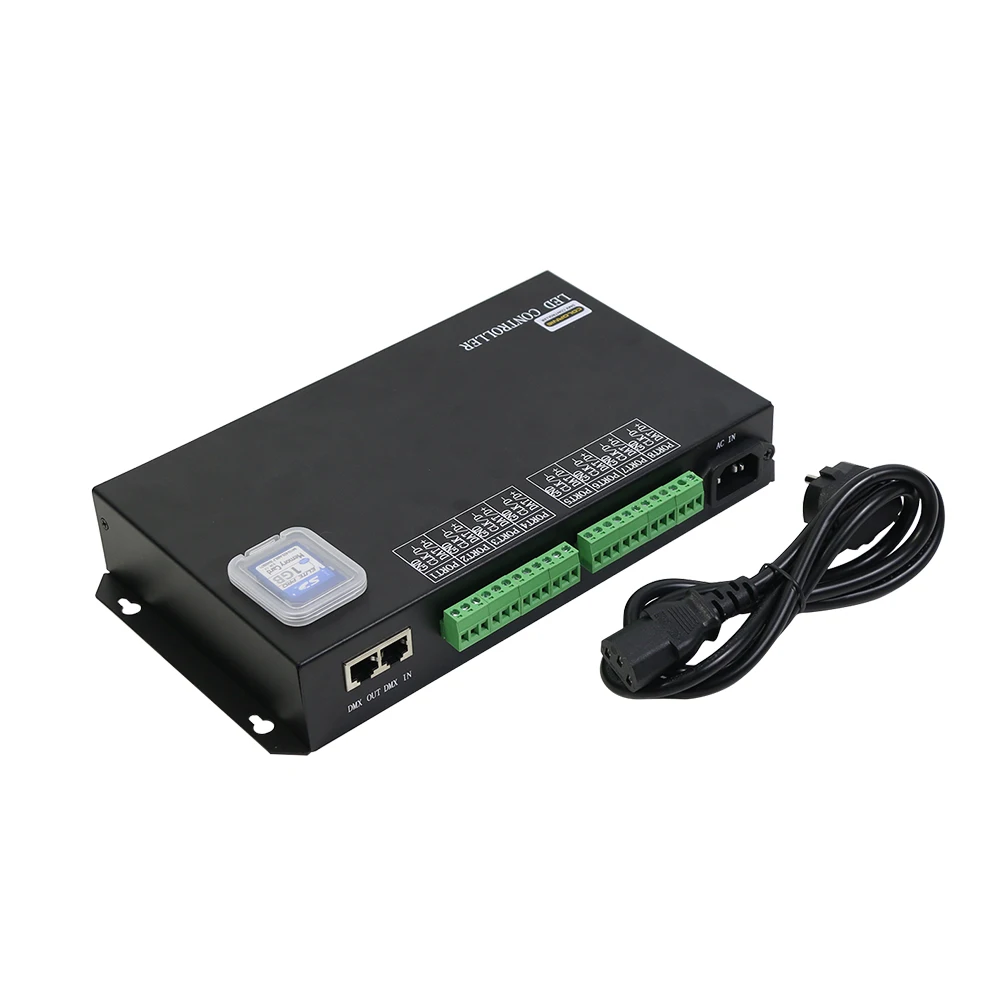

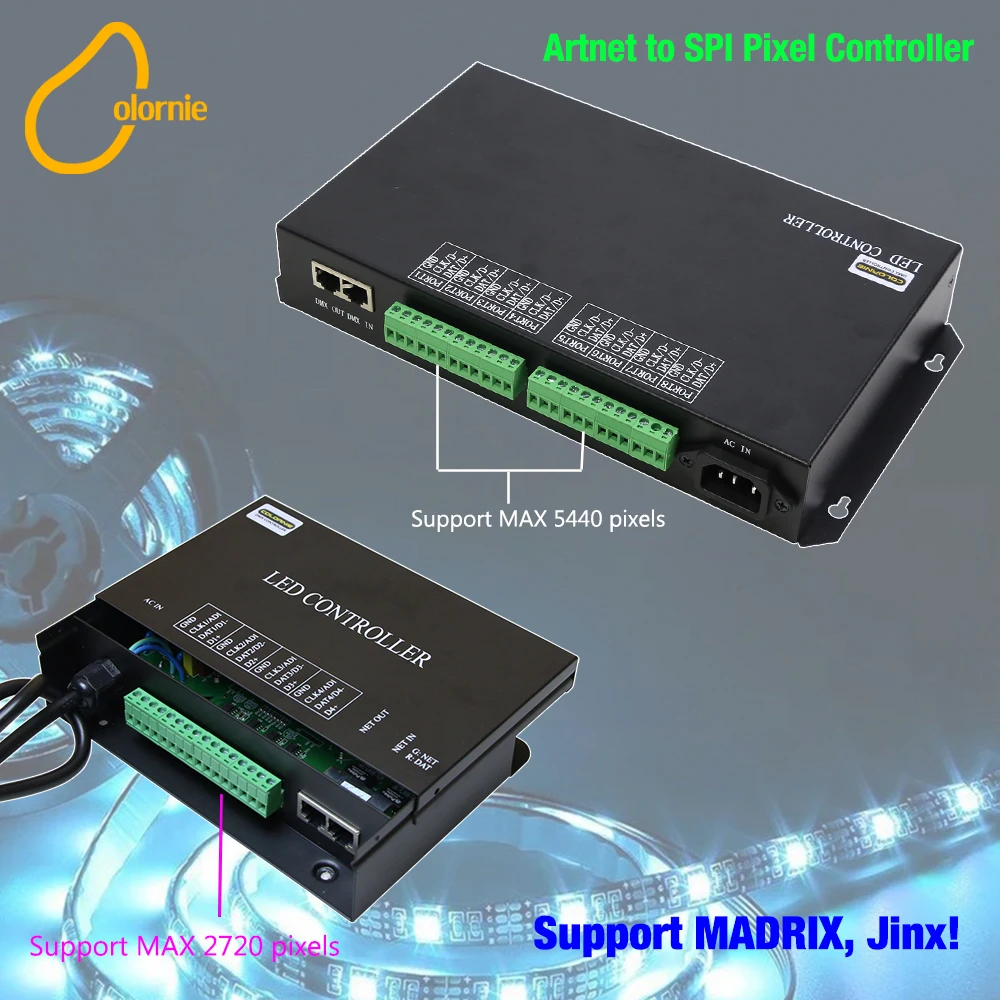

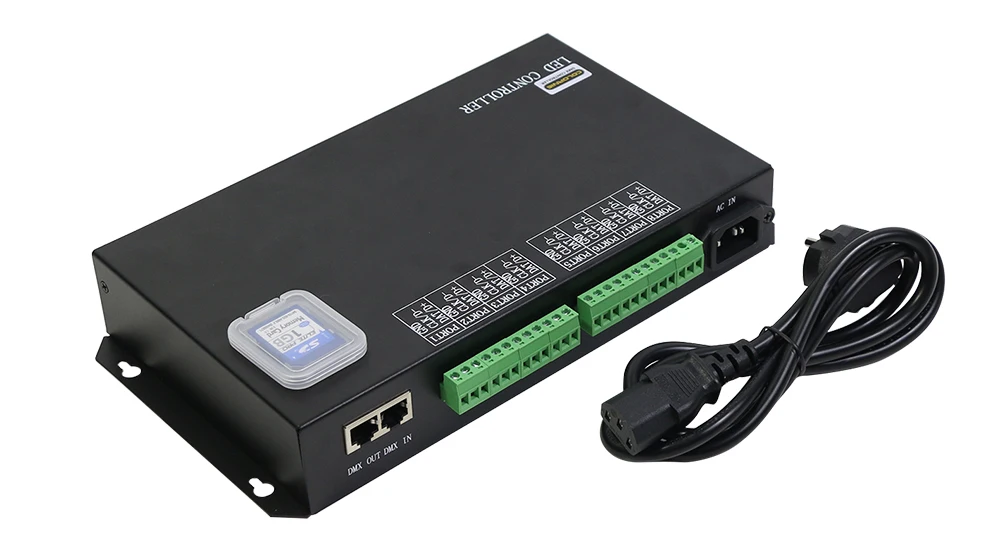

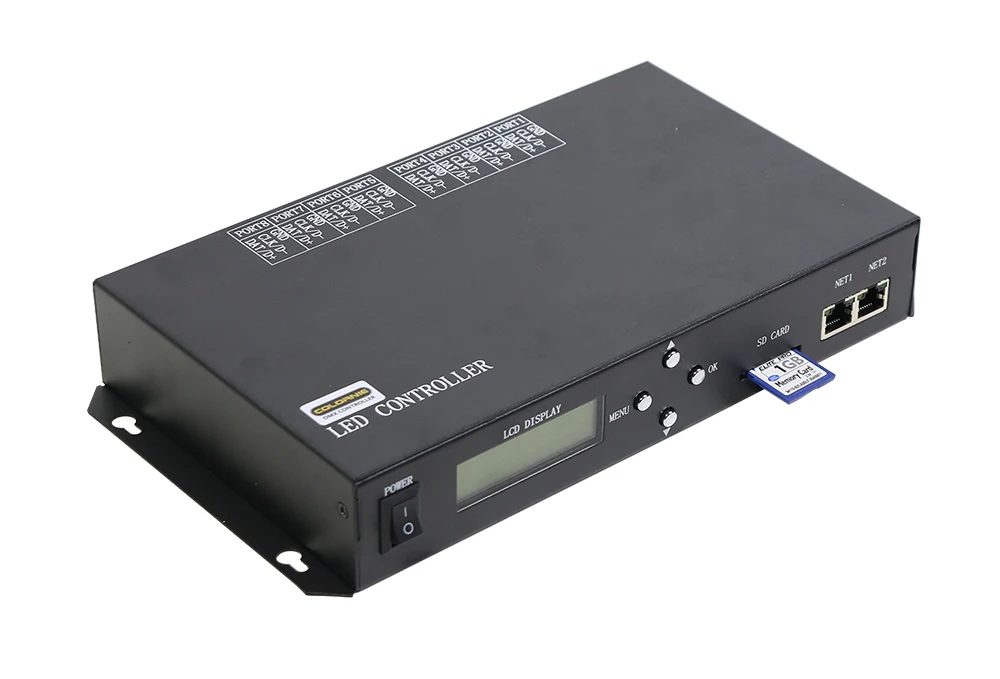

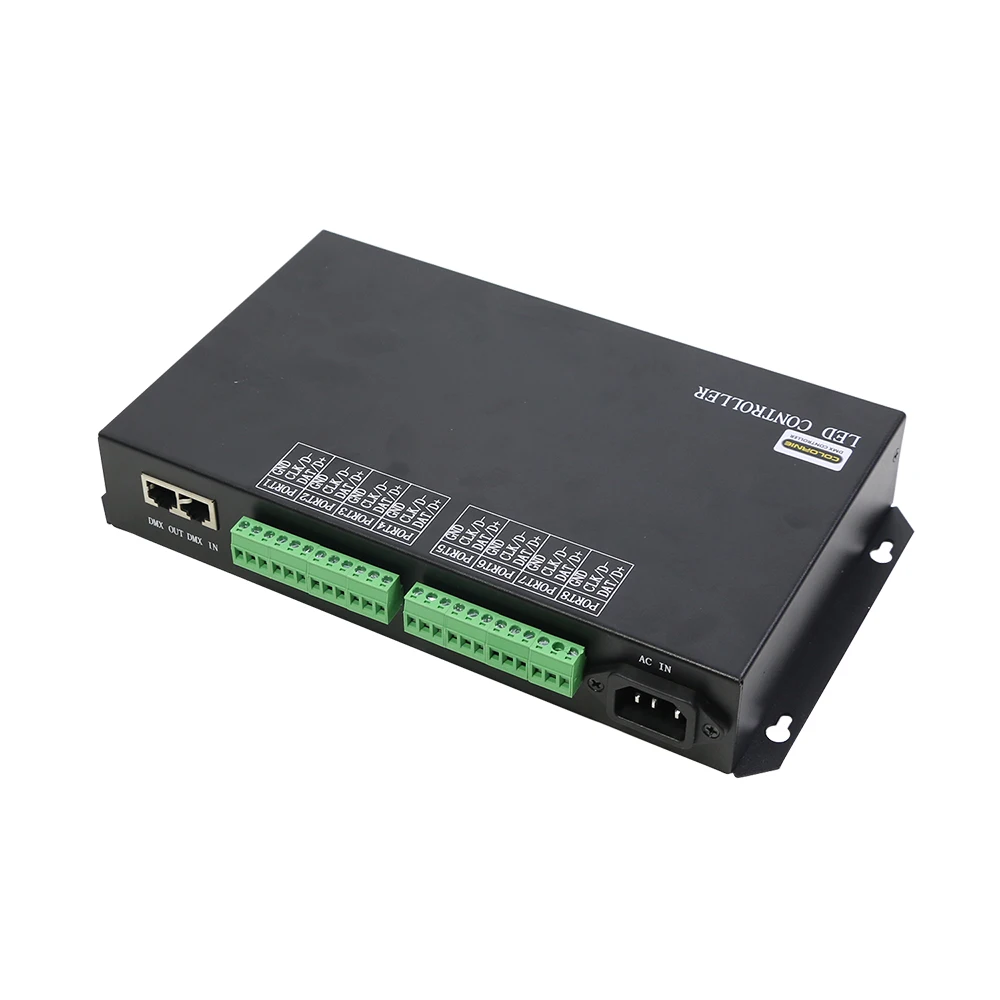

Дисплей продукта
Примечание:
1. GND и DAT предназначены для однолинейных чипов, таких как WS2812
2. GND, CLK и DAT предназначены для двухлинейных чипов, таких как APA102
3. GND, D-и D + предназначены для чипов DMX512, таких как UCS512
Режим работы: онлайн-режим или автономный режим
1. Онлайн режим онлайн включает режим Art-Net и режим non Art-Net
1). Режим Art-Net в режиме Art-Net, H801RS поддерживает следующие Чипы:
DMX512, DMX512_H, DMX512-RDM, TM1812, UCS1903, SM16703, TM1913, TM1926, TM1914, TM1814, QED3110, APA102, WS2801, LPD6803
Примечание: для тех чипов, которые имеют такую же последовательности времени, как и чипы выше, H801RS также поддерживает их. Например, H801RS поддерживает WS2812 и WS2811, даже если они не перечислены

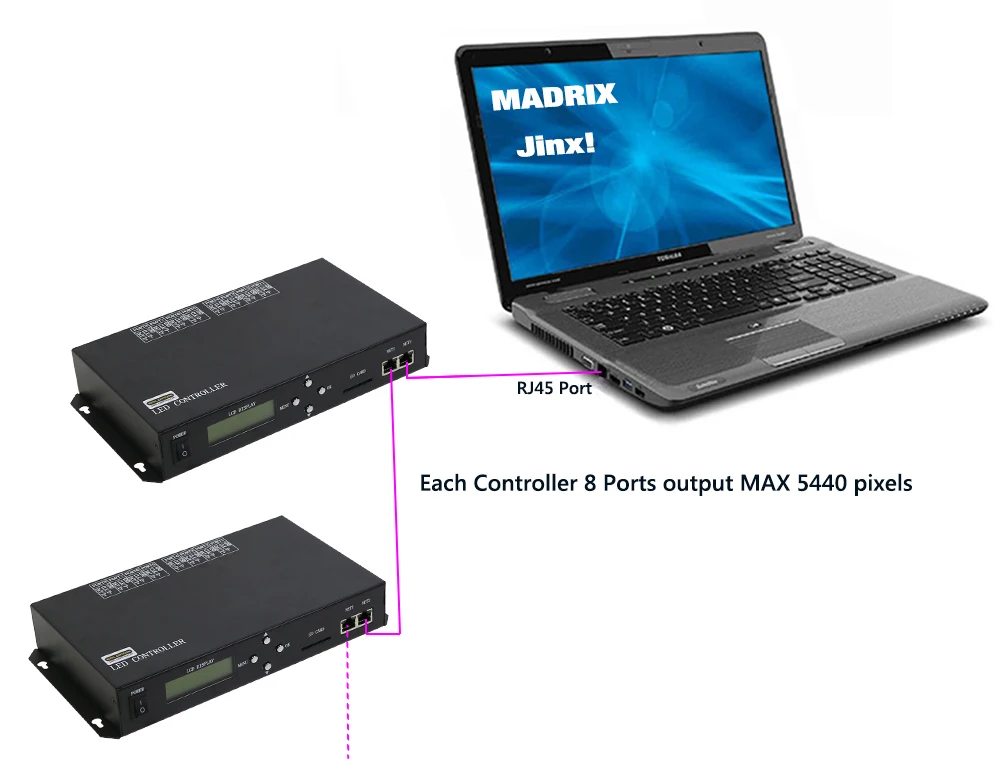

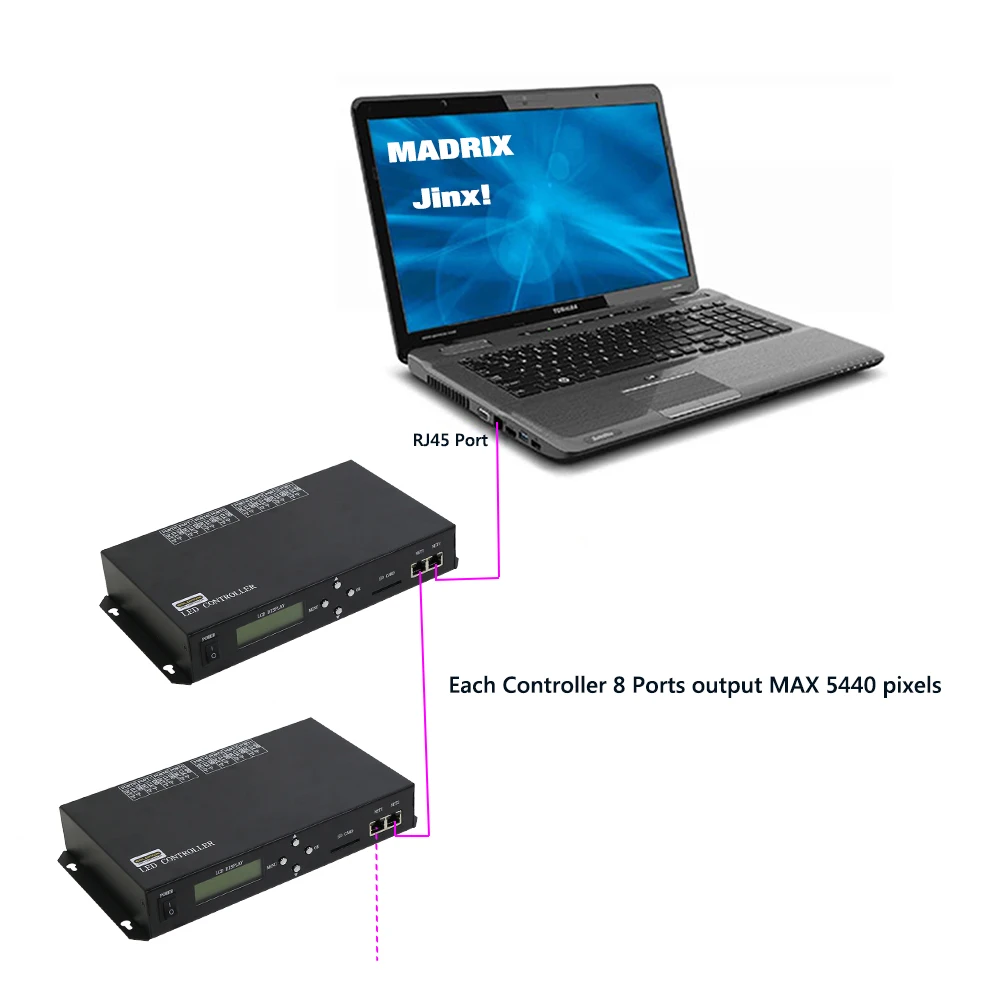

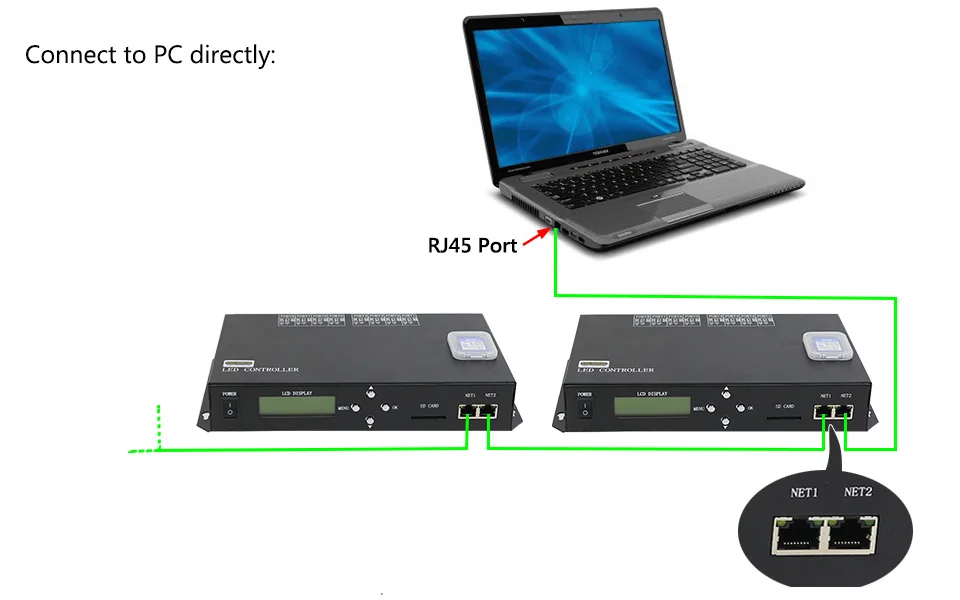

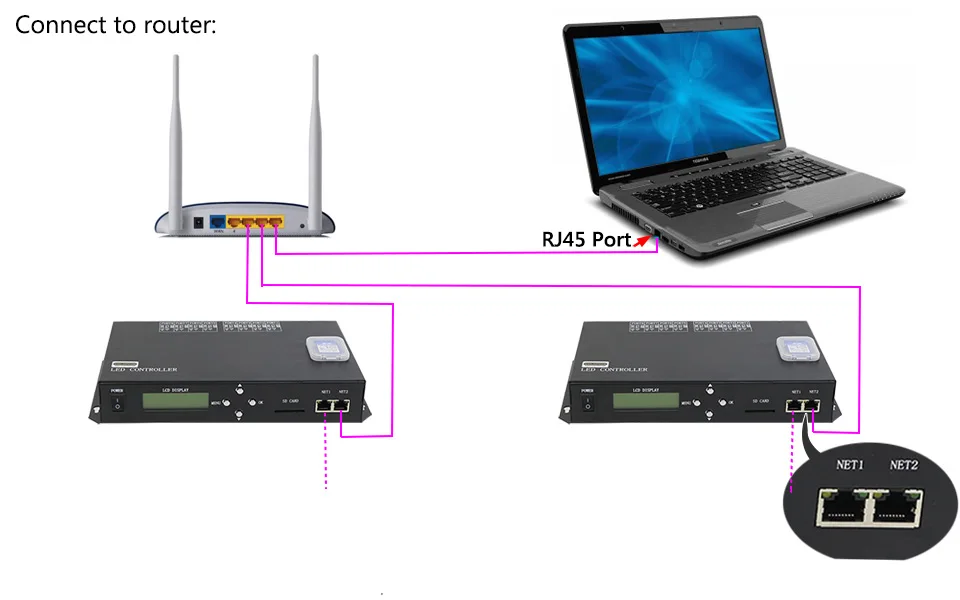

Метод подключения:


Примечание:
1. H801RS не нуждается в sd-карте в режиме Art-Net
2. В этом режиме, NET2 вход, NET1 выход, см. Изображение выше
Основная рабочая процедура

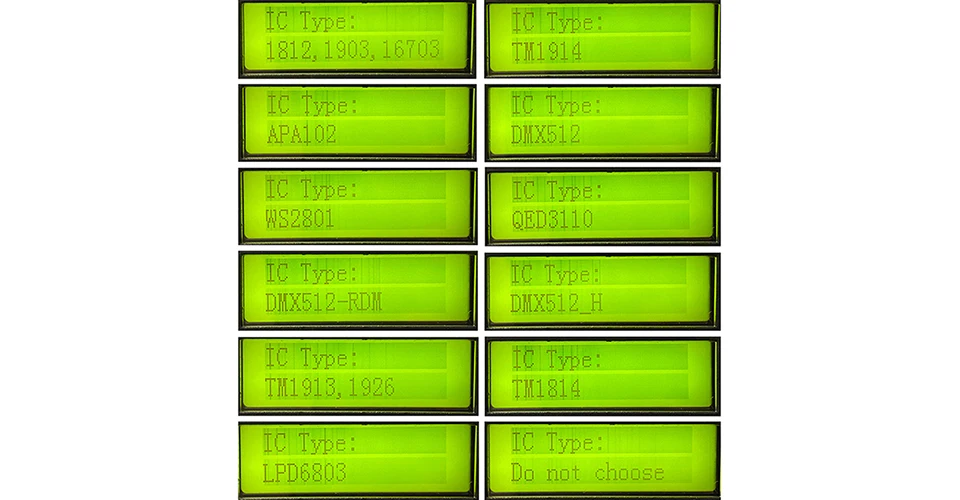

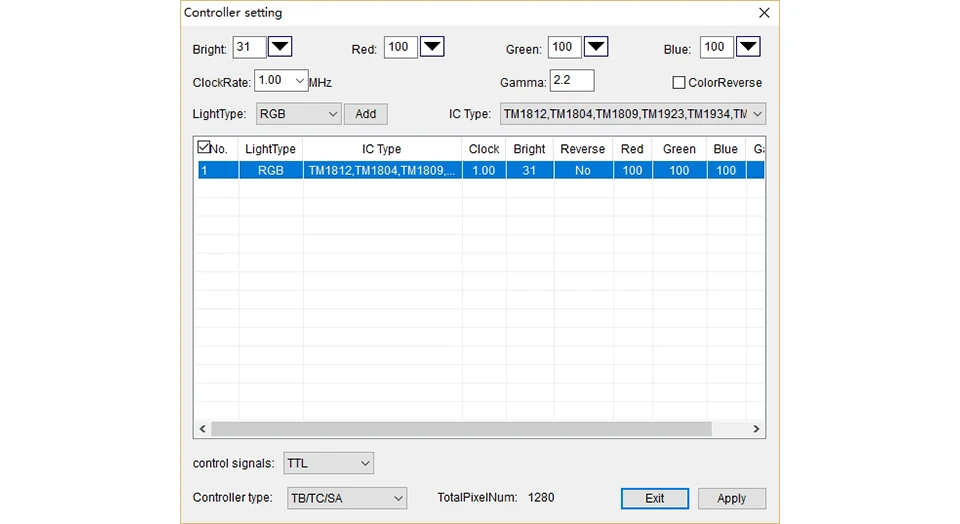

Во-первых, вам нужно выбрать модель чипа светодиодных ламп
Примечание: для тех чипов, которые имеют одинаковую последовательность синхронизации с чипами ниже, H801RS поддерживает их все.
Например, WS2811 и WS2812 имеют одинаковую последовательность синхронизации с TM1812 и UCS1903, H801RS поддерживает их

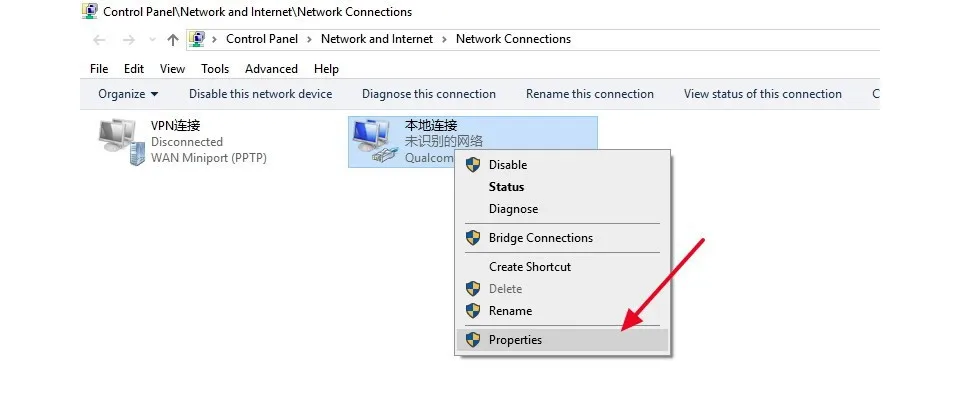

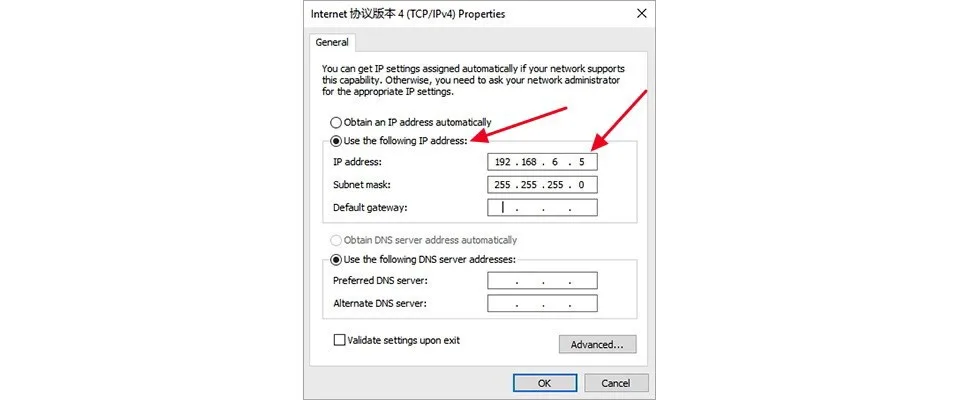

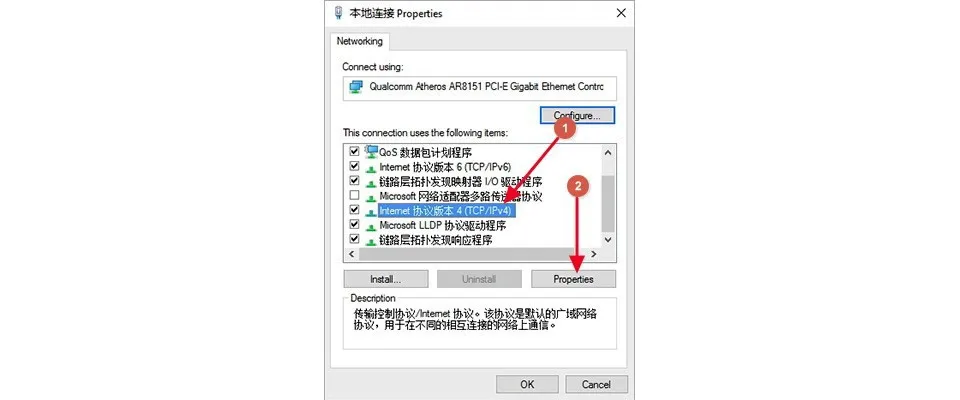

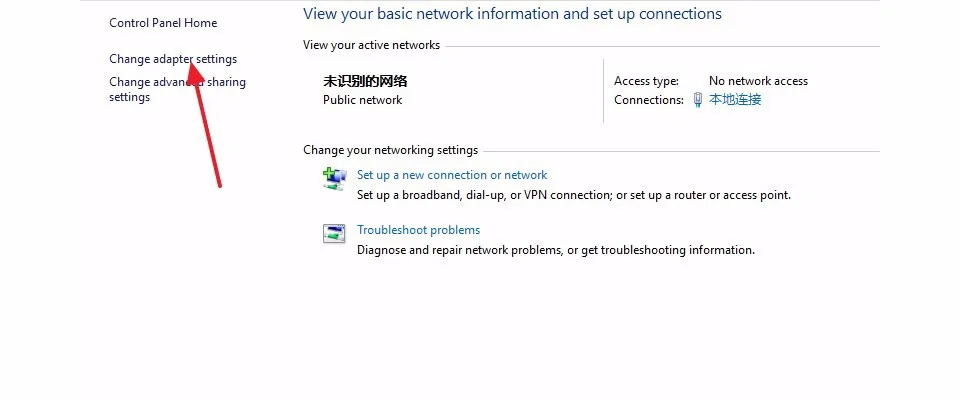

Затем вам нужно установить ip-адрес на ПК

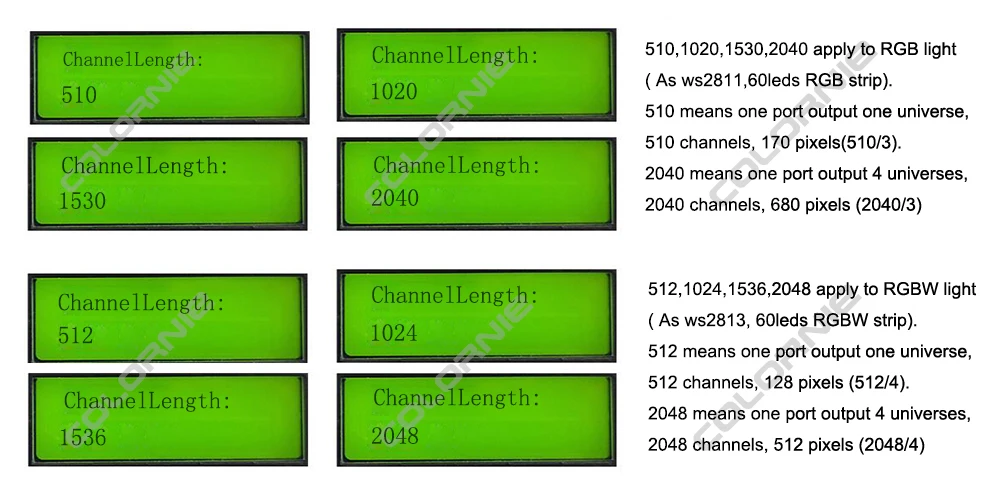

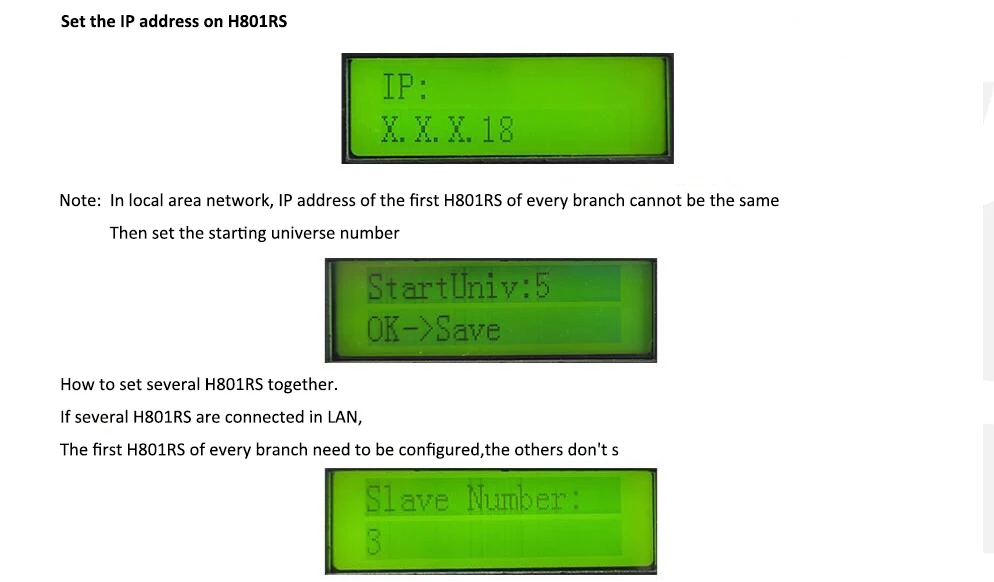

Затем установите номер канала каждого порта H801RS
Настройки Madrix (Просто возьмите Madrix как пример, настройки artnet для другого программного обеспечения bascially одинаковые)
Предположим, что исходная Вселенная-1, подчиненный номер (номер контроллера)-2, длина канала-2040 (каждый порт выводит 4 вселенных), таким образом, есть 4*8*2 = 64 вселенных

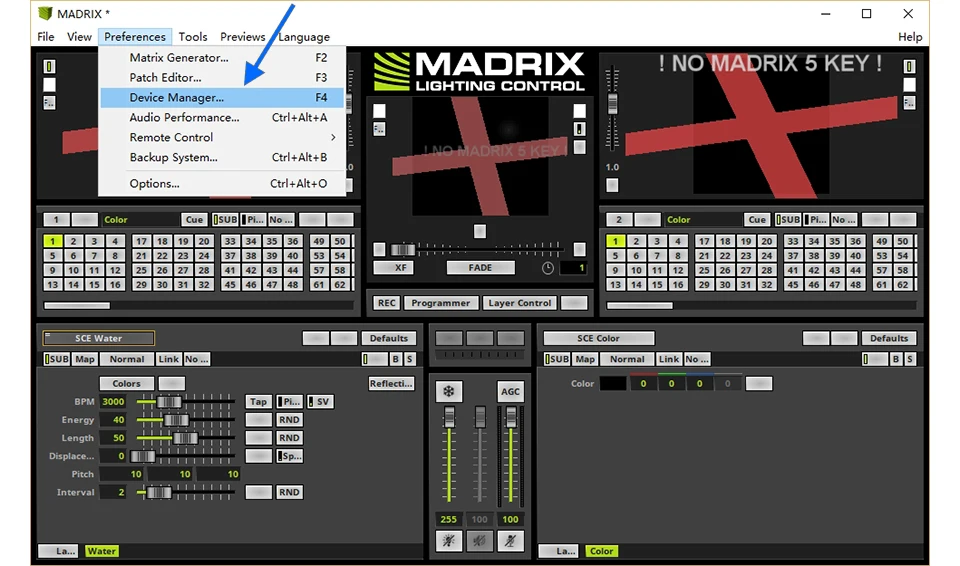

В предпочтениях Madrix-Диспетчер устройств
Включите и выполните поиск в ArtNet, вы можете видеть, что существует 64 вселенных
Выберите все устройства DMX и включите их

2). Режим Non Art-Net
В режиме non Art-Net H801RS поддерживает следующие Чипы:
DMX512, HDMX, DMX512_RDM, APA102, WS2801, WS2811, WS2812, WS2813, TM1812, TM1809, TM1804, TM1923, TM1934, TM1925D UCS1903, UCS1909, UCS1912, UCS2903, UCS2909, UCS2912, UCS8904, UCS5603, SK9816, SK6812, SM16711, SM16703, SM16709, SM16712, SM16704, XT1511, XT1505, XT1603, XT1801, XT1901, LPD6803, LPD1882, LPD1889 QED3110
Примечание: для тех чипов, которые имеют такую же последовательности времени, как и выше, H801RS поддерживает их еще.
Подключение такое же, как режим Art-Net.
Отличие режима Art-Net от режима Art-Net:
1. H801RS поддерживает больше чипов в режиме non Art-Net, чем в режиме Art-Net
2. В режиме non Art-Net каждый порт H801RS поддерживает максимум 1024 пикселей, 8 портов поддерживают максимум 8192 пикселей
3. В режиме non Art-Net, H801RS просто поддерживает программное обеспечение нашей компании, не поддерживает программное обеспечение Art-Net
2. Автономный режим
1). Работает как автономный контроллер
H801RS может работать как автономный контроллер, так как sd-карта подключена, каждый порт поддерживает максимум 1024 пикселей
Основная рабочая процедура

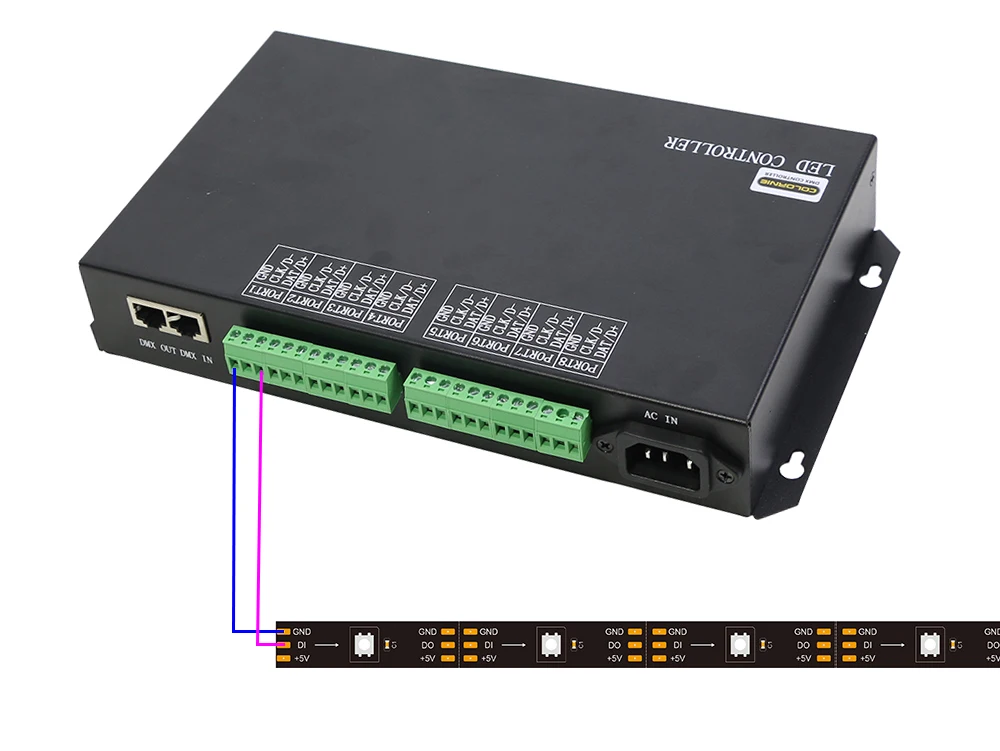

Во-первых, вам нужно подключить светодиодные фонари к H801RS, на следующем изображении только один порт и не отображается источник питания

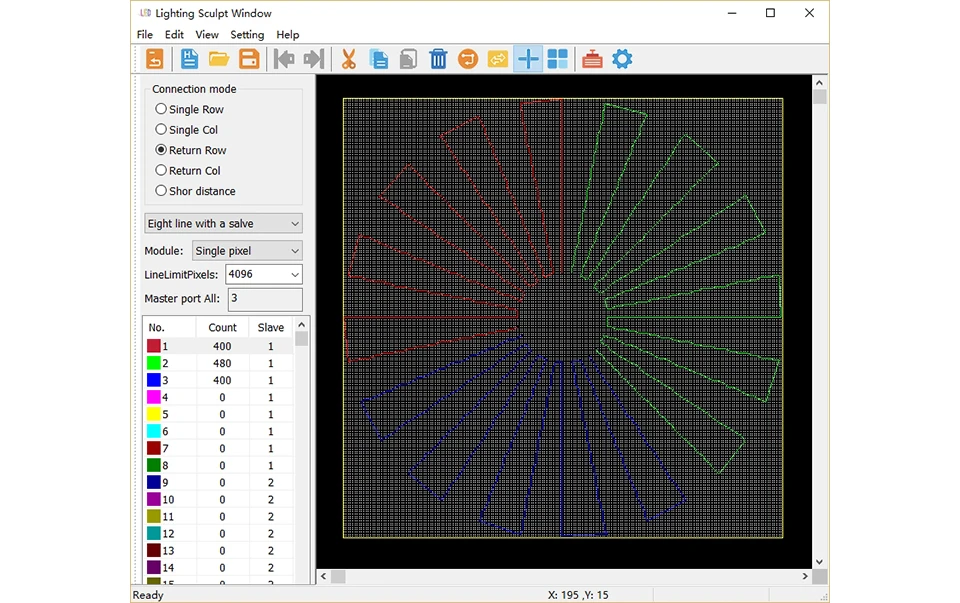

Во-вторых, установить метод подключения в Led построить программное обеспечение
В-третьих, выберите модель чипа, модель контроллера и установите частоту часов

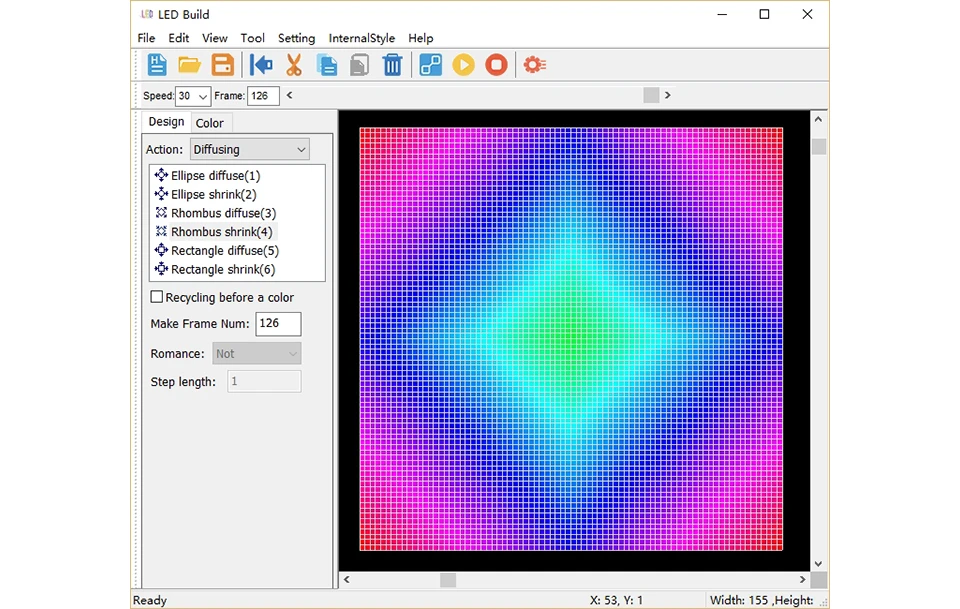

В-четвертых, создавайте эффекты

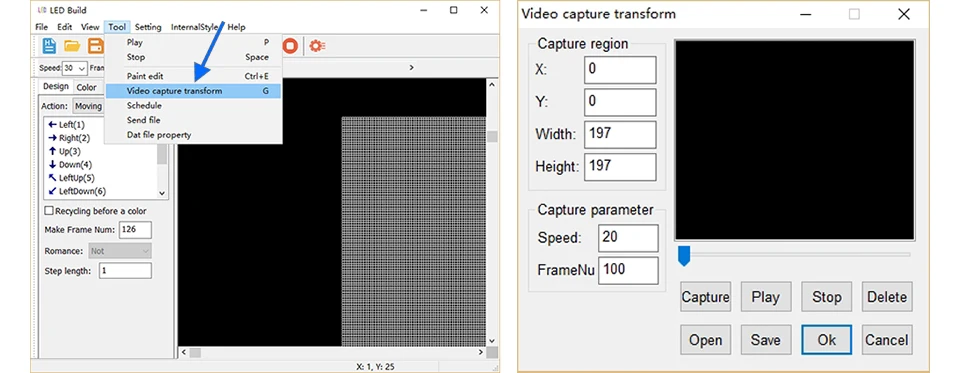

Вы также можете снимать видео или импортировать видео

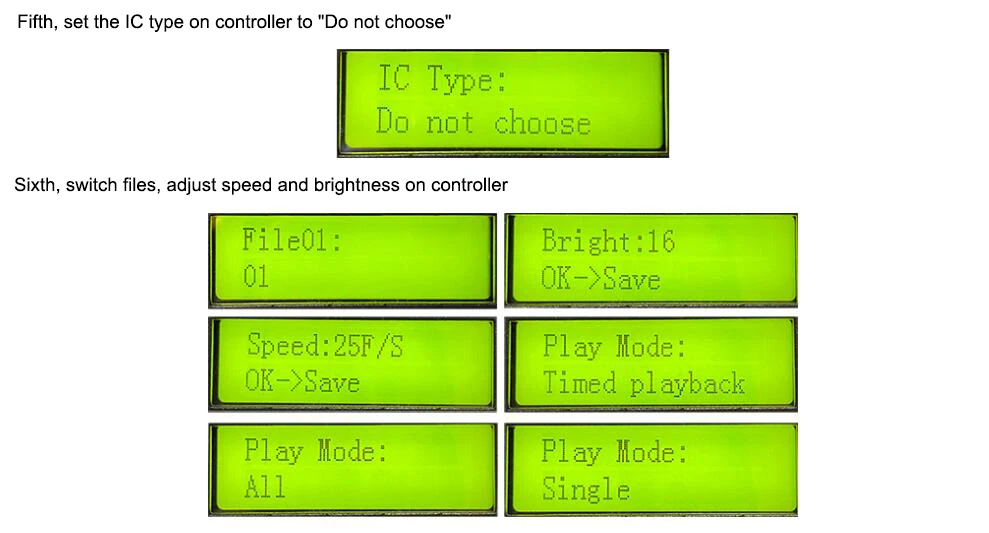

2). Подключение к консоли DMX512
В этом режиме, sd-карта должна быть подключена, как сделать правильные файлы в sd-карте, пожалуйста, обратитесь к инструкции выше
Каждый H801RS занимает 7 каналов DMX512
Во-первых, вам нужно установить адрес DMX (исходный канал) для каждого H801RS

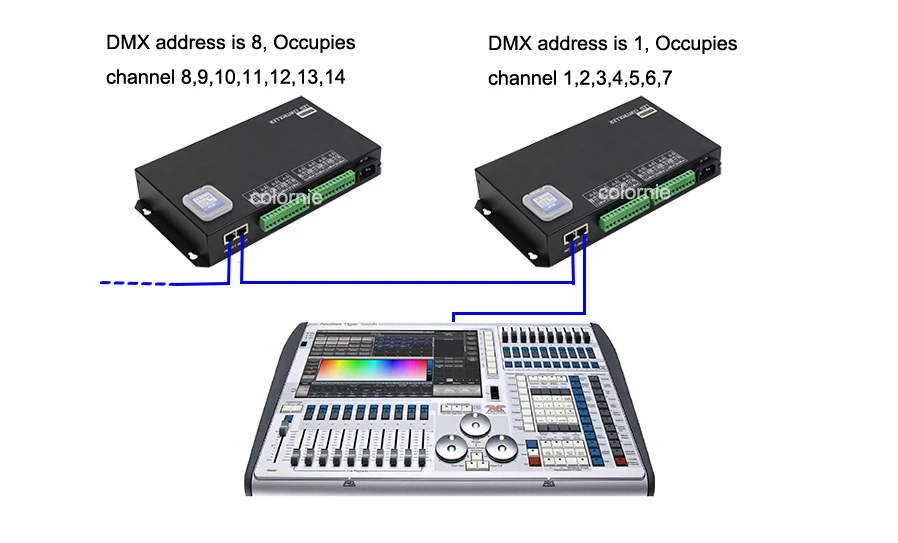

Предположим, что есть два H801RS, подключенных к консоли DMX, DMX адрес первого H801RS 1, DMX адрес второго H801RS должен быть установлен до 8
Функция 7 каналов:
1-й Канал: Регулировка яркости
2-й канал: Красный компонент
3-й канал: зеленый компонент
4-й канал: синий компонент
5-й канал: Переключение файлов
6-й канал: регулировка скорости
7-й канал: Задайте направление эффектов, значение канала 0 ~ 3-положительное направление, другие значения-отрицательное направление

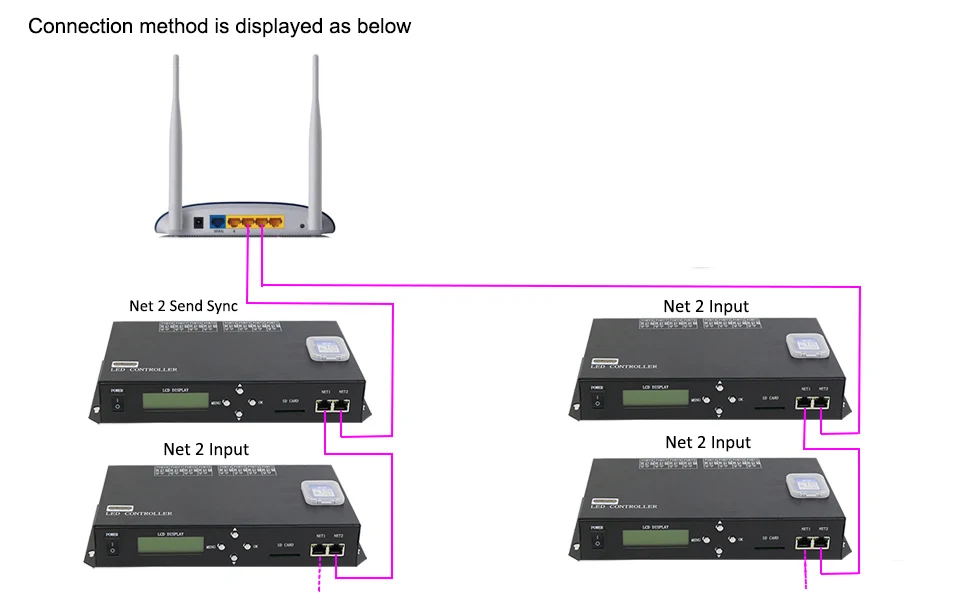

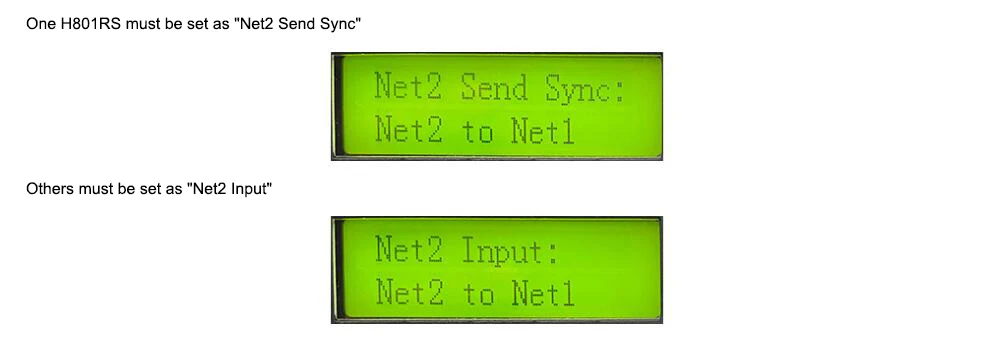

Синхронный режим локальной сети
Многие H801RS работают в режиме synchrony в локальной сети, sd-карта должна быть подключена в этом режиме
