Особенности
1. Он поддерживает протокол ART-NET и может непосредственно использовать программное обеспечение ART-NET, такое как MADRIX и JINX! . В режиме Art-Net выход 8 портов максимум 5440 пикселей для RGB и 4096 пикселей для RGBW 2. Восемь выходных портов, контролирует максимум 8192 пикселей, каждый порт контролирует максимум 1024 пикселей. Но только с помощью светодиодной студии или светодиодного программного обеспечения. 3. Sd-карта поддерживает формат FAT32, FAT16; Максимальная емкость 64G байт, сохраняет до 64 DAT файлов. 4. Он может управлять синхронизацией через LAN. Он может переключить файлы, отправив инструкции UDP в сетевой порт 5 или получив серийный номер игральных файлов. 5.H801RS может быть подключен к консоли DMX, заменяет файл и быстро регулирует скорость, яркость и отклики 6. Поддержка функции шифрования ограничения количества включения питания и шифрования файлов DAT 7. Поддержка набора DMX адрес для чипов DMX. 8. Поддержка онлайн обновления прошивки.

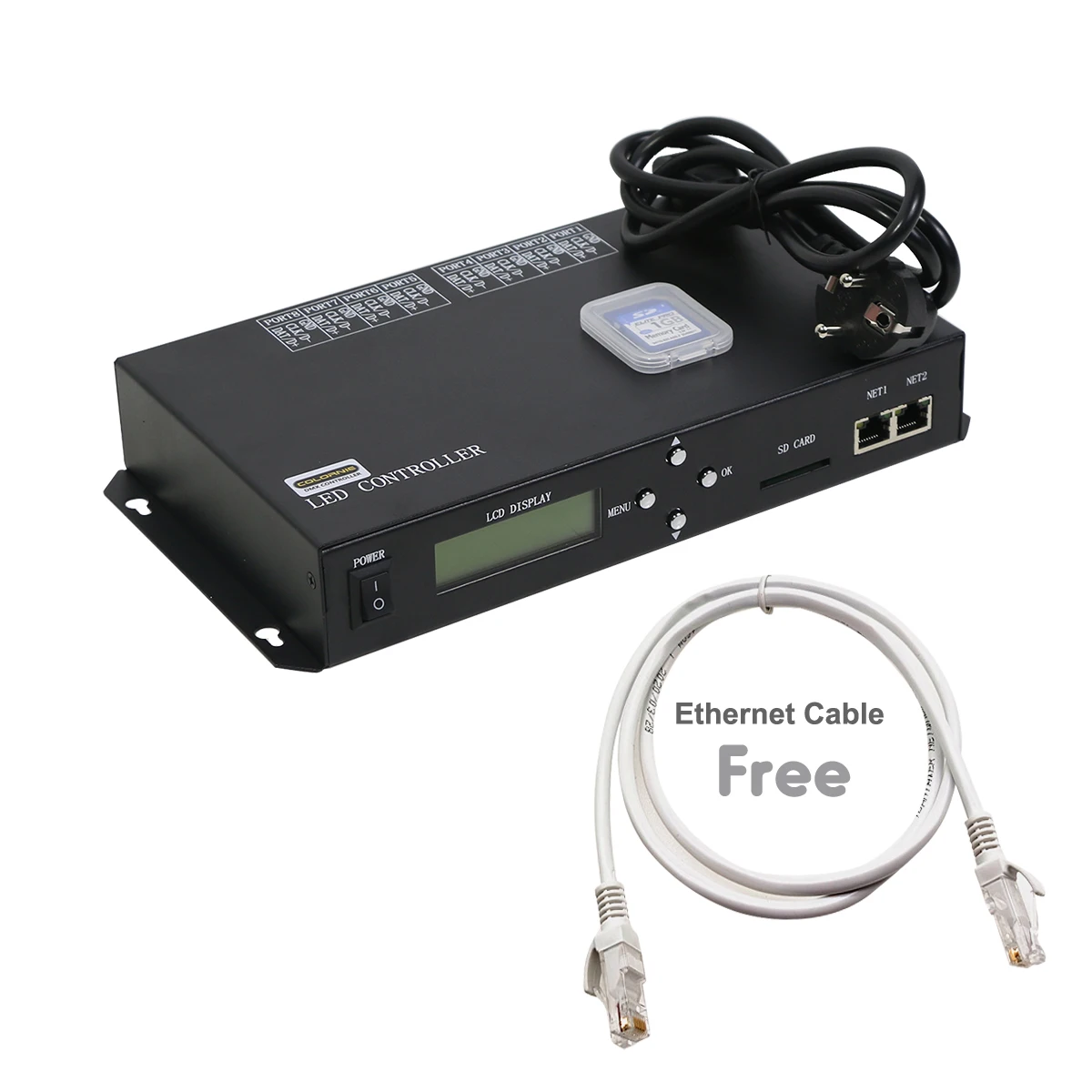

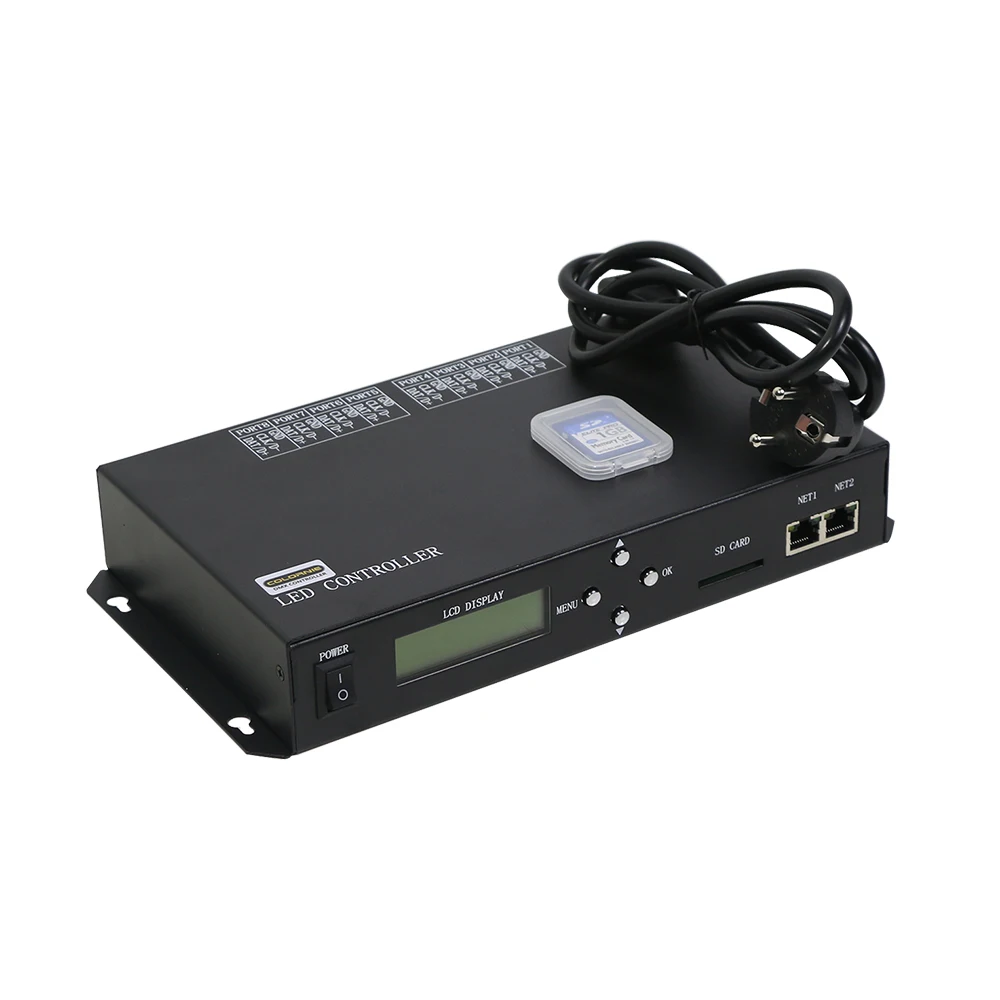

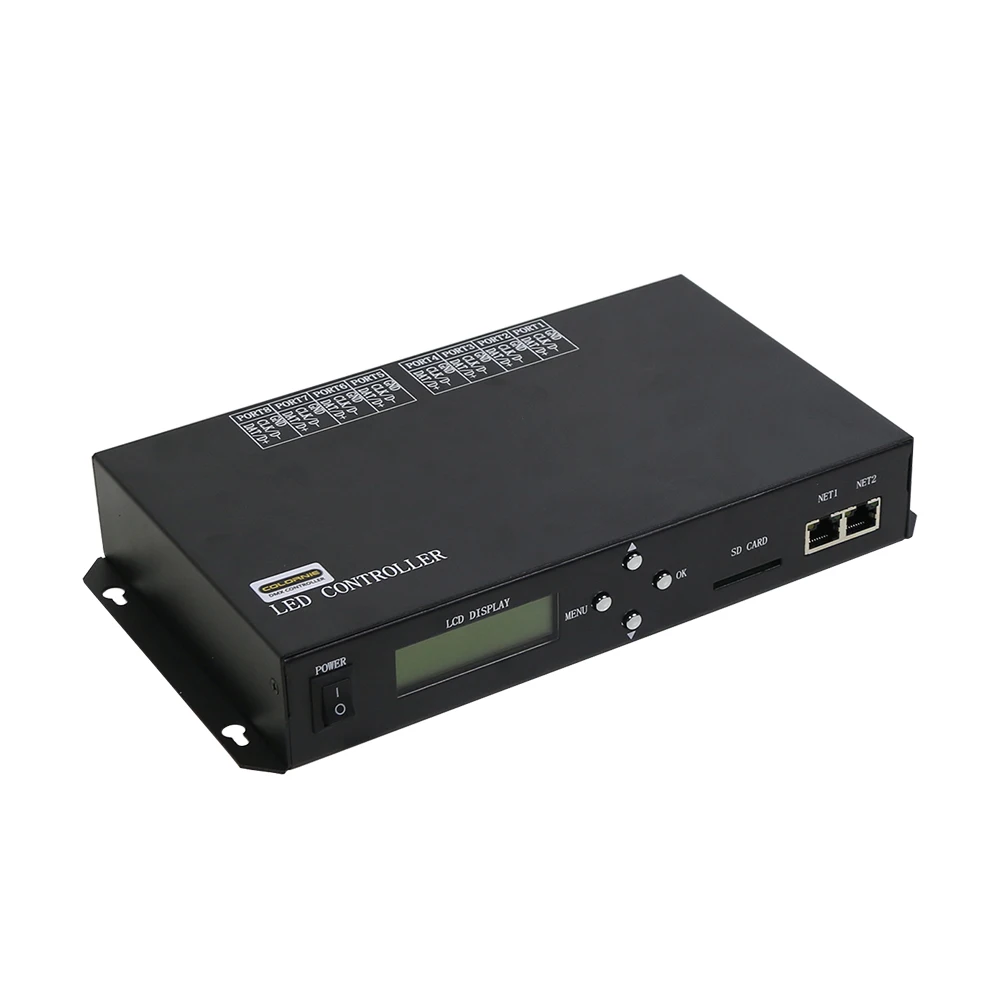

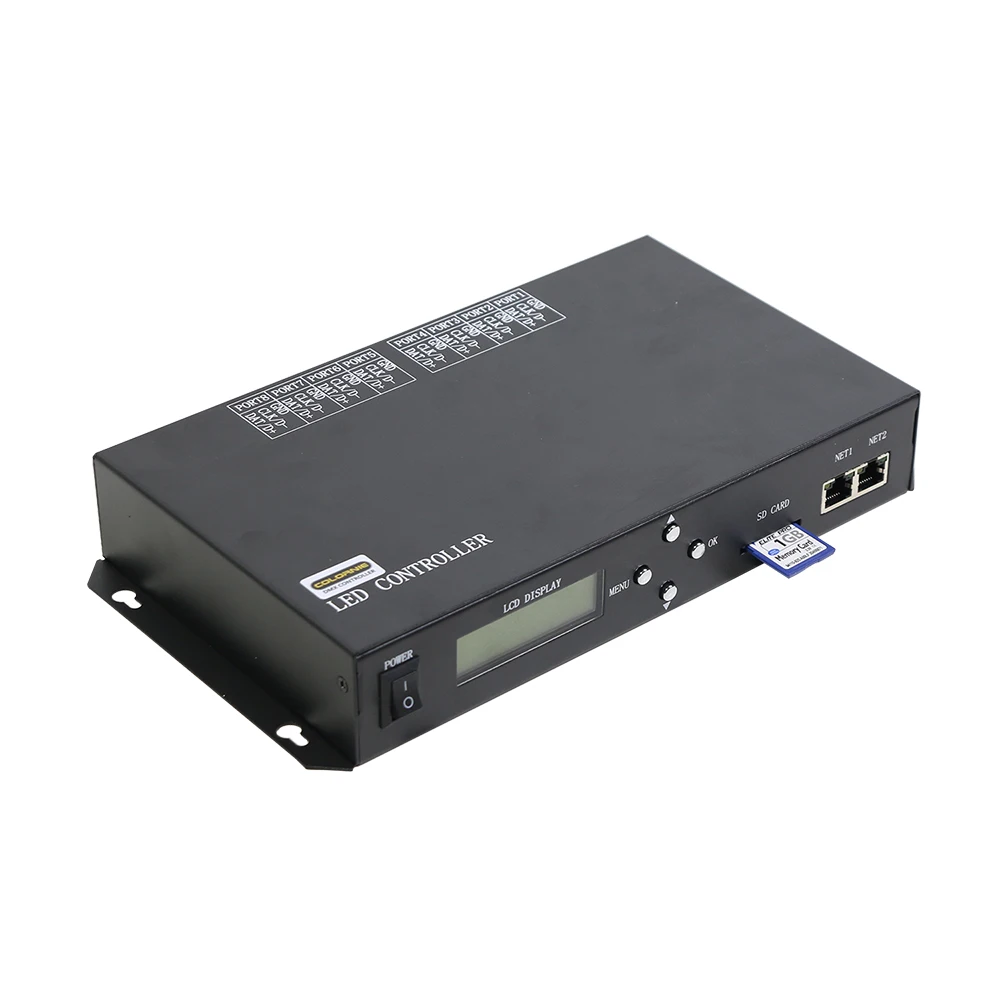

Дисплей продукта

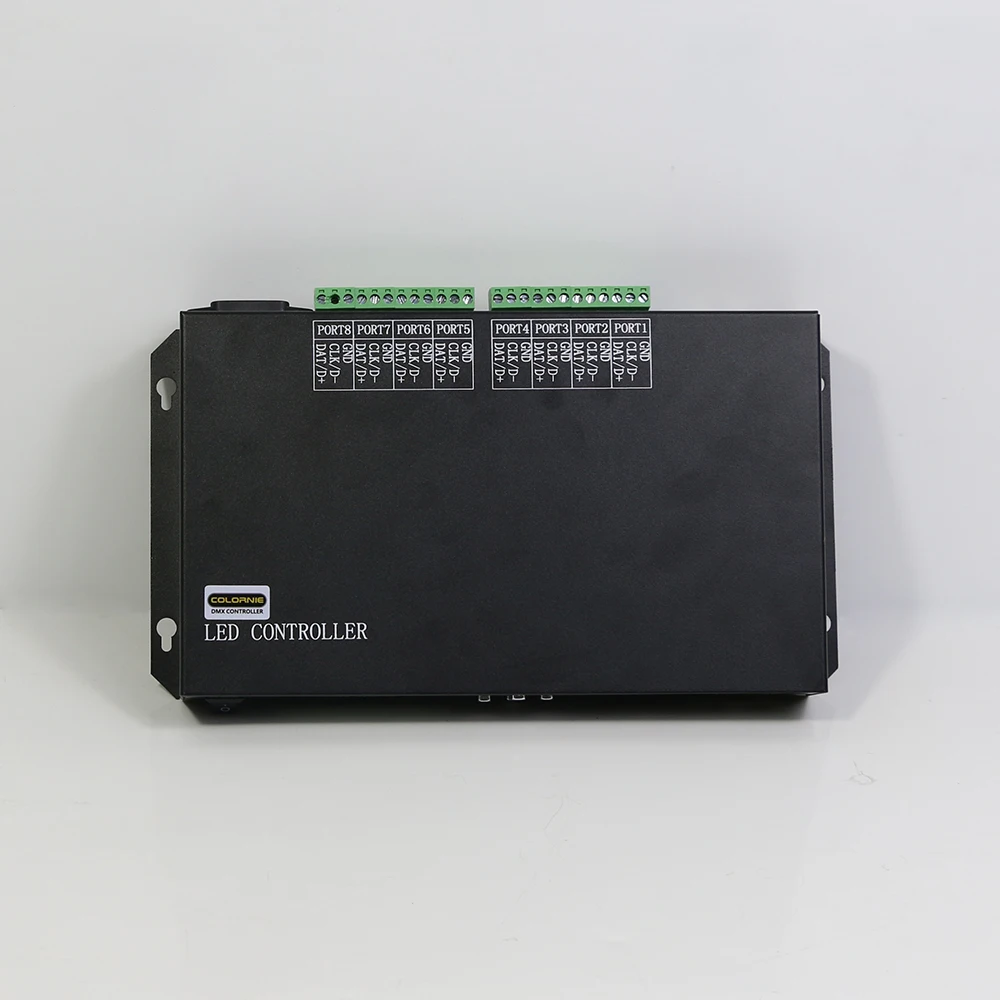

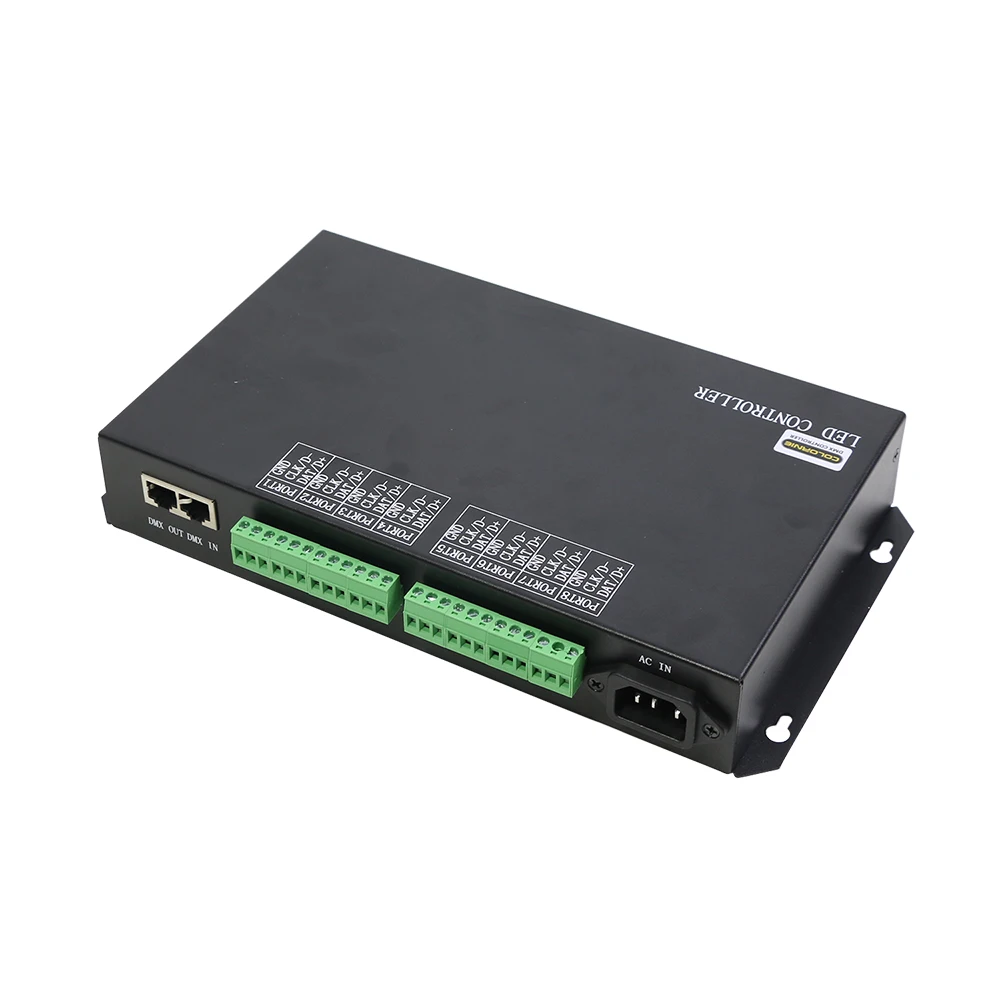

Примечание: 1. GND и DAT предназначены для однолинейных чипов, таких как WS2812 2. GND, CLK и DAT предназначены для двухлинейных чипов, таких как APA102 3. GND, D-и D + предназначены для чипов DMX512, таких как UCS512
Режим работы: онлайн-режим или автономный режим
1. Онлайн-режим Онлайн-режим включает режим Art-Net и режим non Art-Net 1). Режим Art-Net В режиме Art-Net H801RS поддерживает следующие Чипы: DMX512, DMX512_H, DMX512-RDM, TM1812, UCS1903, SM16703, TM1913, TM1926, TM1914, TM1814, QED3110, APA102, WS2801, LPD6803 Примечание: для тех чипов, которые имеют такую же последовательности времени, как и чипы выше, H801RS также поддерживает их. Например, H801RS поддерживает WS2812 и WS2811, даже если они не перечислены
Метод подключения
Подключение к ПК напрямую, Подключение к маршрутизатору, Примечание: 1. H801RS не нуждается в sd-карте в режиме Art-Net 2. В этом режиме, NET2 вход, NET1 выход, см. Изображение выше
Основная рабочая процедура
Во-первых, вам нужно выбрать модель чипа светодиодных ламп Примечание: Для тех чипов, которые имеют одинаковую последовательность синхронизации с чипами ниже, H801RS поддерживает их все. Например, WS2811 и WS2812 имеют одинаковую последовательность синхронизации с TM1812 и UCS1903, H801RS поддерживает их
Затем вам нужно установить ip-адрес на ПК
Затем установите номер канала каждого порта H801RS
Настройки Madrix (Просто возьмите Madrix как пример, настройки artnet для другого программного обеспечения bascially одинаковые) Предположим, что исходная Вселенная-1, подчиненный номер (номер контроллера)-2, длина канала-2040 (каждый порт выводит 4 вселенных) Таким образом, есть 4*8*2 = 64 вселенных
В предпочтениях Madrix-Диспетчер устройств Включите и выполните поиск в ArtNet, вы можете видеть, что существует 64 вселенных Выберите все устройства DMX и включите их
2). Режим Non Art-Net
В режиме non Art-Net H801RS поддерживает следующие чипы DMX512, HDMX, WS2812, APA102, WS2801, WS2811, WS2812, WS2813, TM1812, TM1809, TM1804, TM1923, TM1934, TM1925D, TM1926D UCS1903, UCS1909, UCS1912, UCS2903, UCS2909, UCS2912, UCS8904, UCS5603, SK9816, SK6812, SM16711, SM16703, SM16709, SM16712, SM16704, XT1511, XT1505, XT1603, XT1801, XT1901, LPD6803, LPD1882 QED3110 Примечание: для тех чипов, которые имеют такую же последовательности времени, как и выше, H801RS поддерживает их еще. Подключение такое же, как режим Art-Net. Отличие режима Art-Net от режима Art-Net: 1. H801RS поддерживает больше чипов в режиме non Art-Net, чем в режиме Art-Net 2. В режиме non Art-Net каждый порт H801RS поддерживает максимум 1024 пикселей, 8 портов поддерживают максимум 8192 пикселей 3. В режиме non Art-Net, H801RS просто поддерживает программное обеспечение нашей компании, не поддерживает программное обеспечение Art-Net
2. Автономный режим
1). Работает как автономный контроллер H801RS может работать как автономный контроллер, так как sd-карта подключена, каждый порт поддерживает максимум 1024 пикселей Основная рабочая процедура Во-первых, вам нужно подключить светодиодные фонари к H801RS, на следующем изображении только один порт и не отображается источник питания Во-вторых, установить метод подключения в Led построить программное обеспечение В-третьих, выберите модель чипа, модель контроллера и установите частоту часов В-четвертых, создавайте эффекты
Вы также можете снимать видео Или импортировать видео
2). Подключение к консоли DMX512
В этом режиме, sd-карта должна быть подключена, как сделать правильные файлы в sd-карте, пожалуйста, обратитесь к инструкции выше Каждый H801RS занимает 7 каналов DMX512 Во-первых, вам нужно установить адрес DMX (исходный канал) для каждого H801RS
Предположим, что есть два H801RS, подключенных к консоли DMX, DMX адрес первого H801RS 1, DMX адрес второго H801RS должен быть установлен до 8 Функция 7 каналов 1-й Канал: Регулировка яркости 2-й канал: Красный компонент 3-й канал: зеленый компонент 4-й канал: синий компонент 5-й канал: Переключение файлов 6-й канал: регулировка скорости 7-й канал: Задайте направление эффектов, значение канала 0 ~ 3-положительное направление, другие значения-отрицательное направление
Синхронный режим локальной сети
Многие H801RS работают в режиме synchrony в локальной сети, sd-карта должна быть подключена в этом режиме
Отзывы покупателей

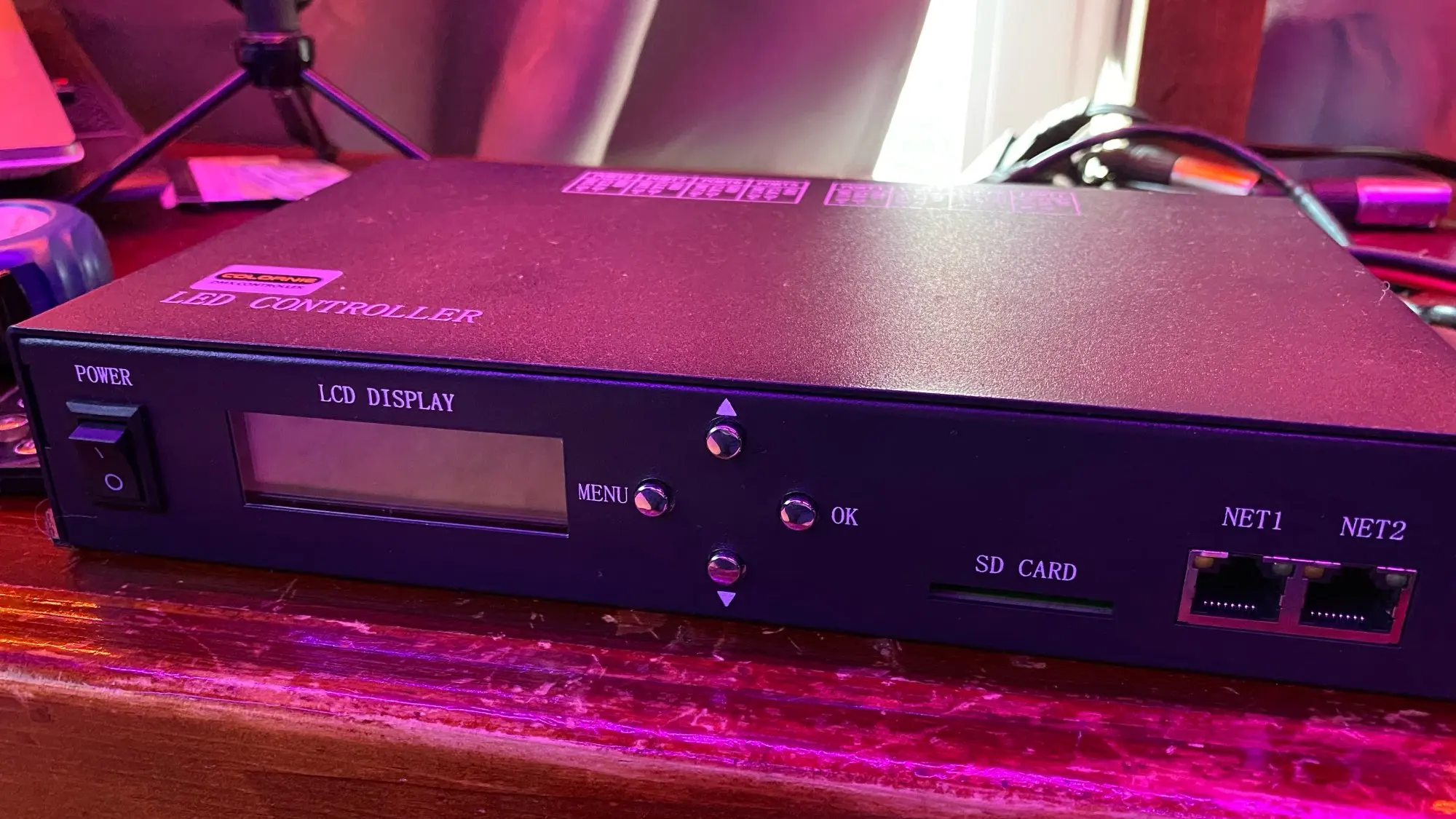

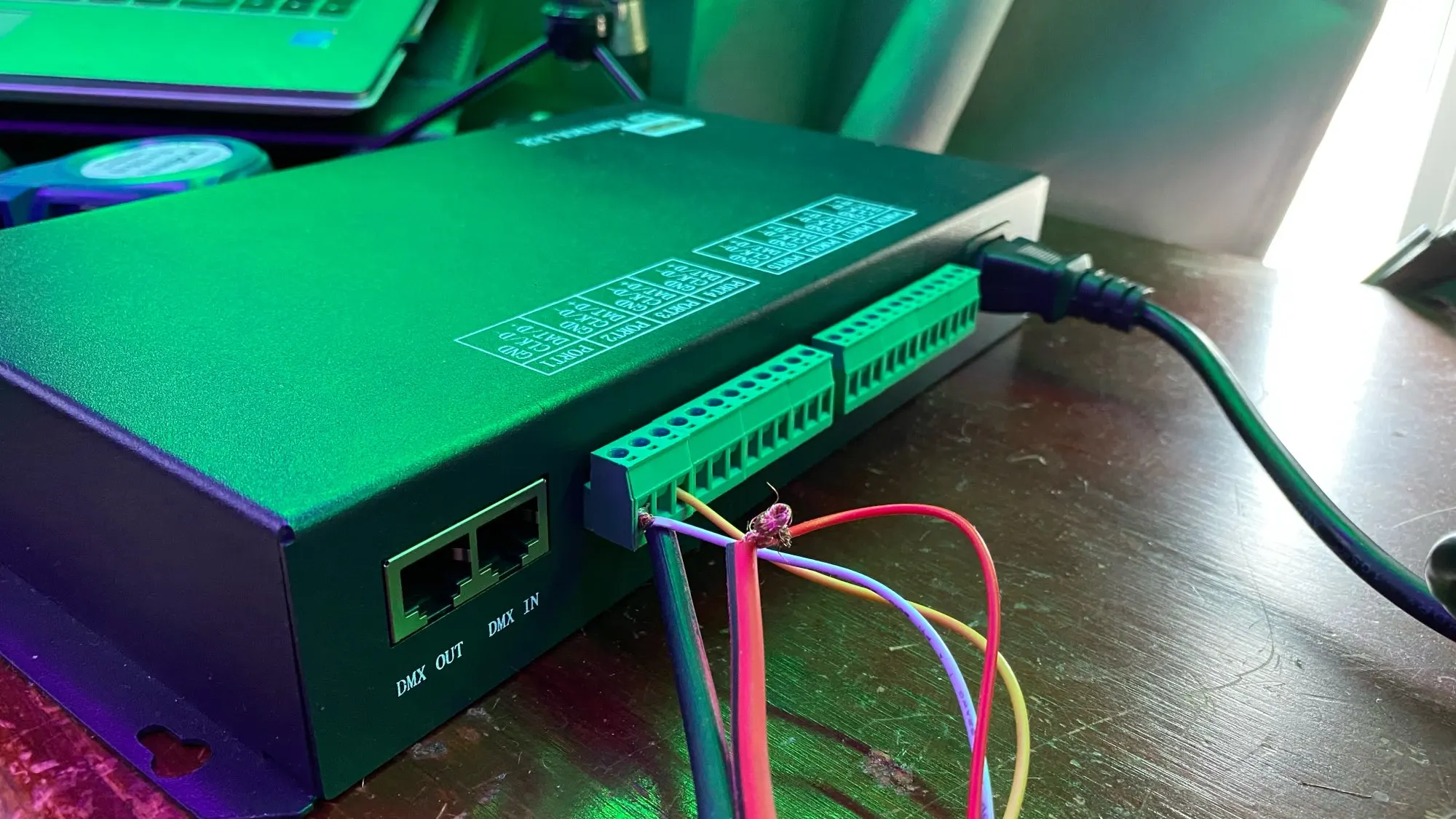

Страна: MX Color: EU PLUG Ships From: China Доставка: DHL 28.05.2021
