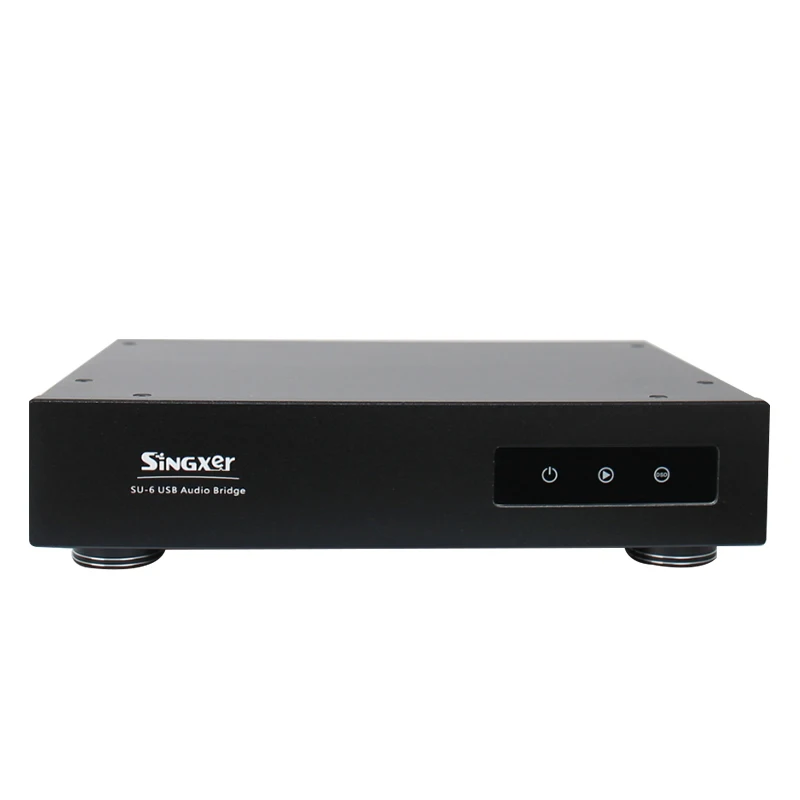

Singxer SU-6 цифровой интерфейс USB XMOS XU208 USB карта CPLD фемтосекундные часы IIS I2S большой корабль интерфейс DSD512 PCM384KHz

Описание продукта:

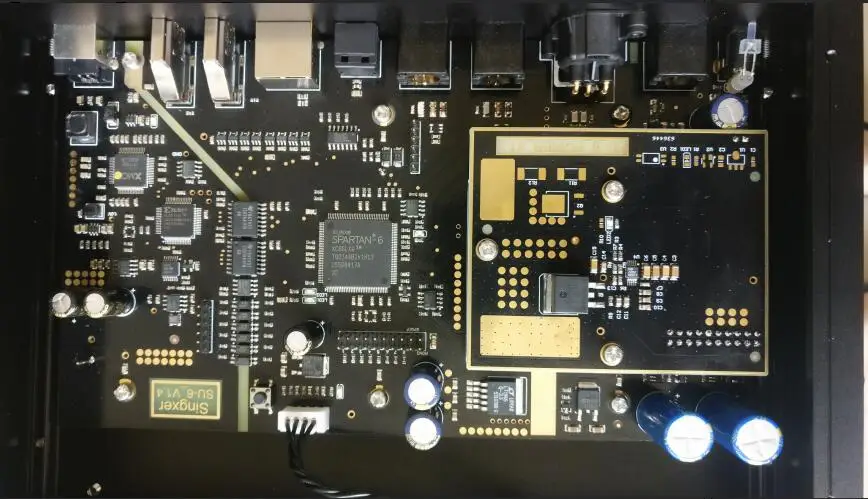

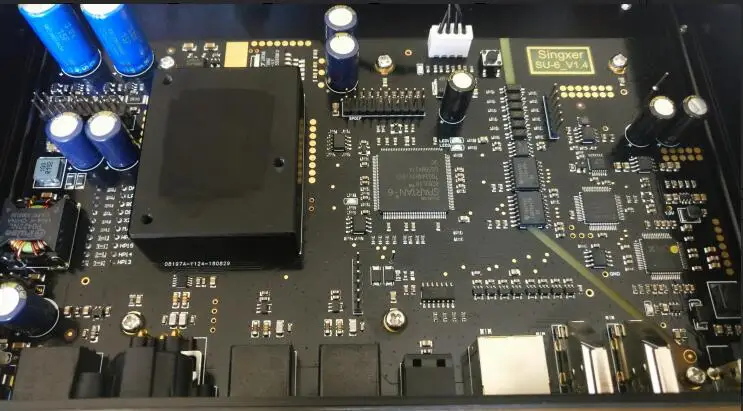

1. В нем используются новейшие серии XMOS xCORE-200 и высокопроизводительные крупномасштабные PGA-чипы Xilinx.

2. SU-6-это цифровой интерфейс с системой часов постоянной температуры. Два CCHD-957 фемтосекундных кварцевых осциллятора Crystek создают прочную основу для превосходного качества аудиосигнала в SU-6 году.

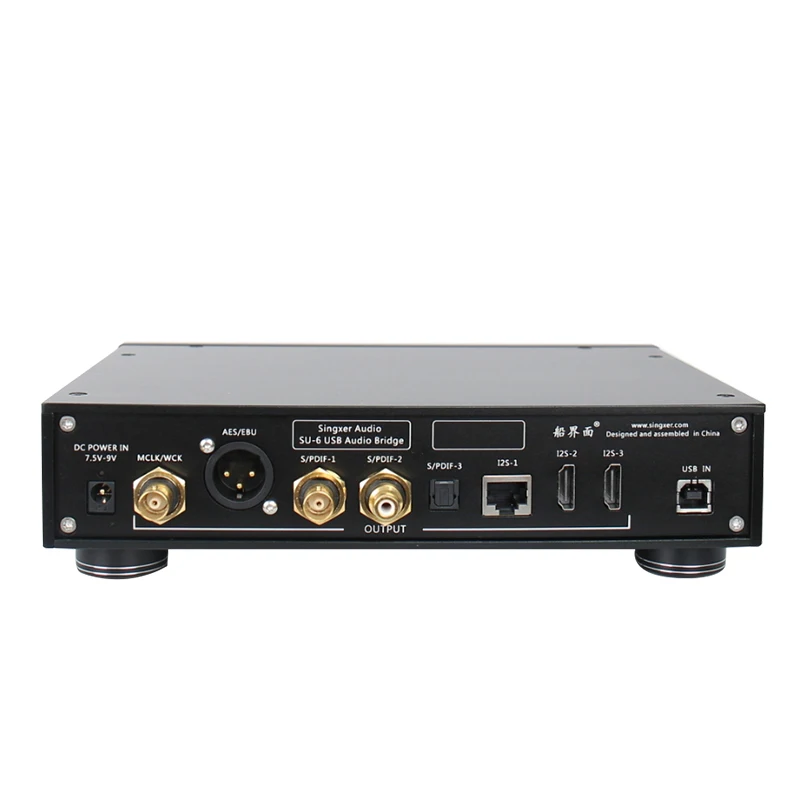

3. Входной интерфейс SU-6: USDB2.0, Выходной интерфейс: оптическое волокно, коаксиальный RCA, S/PDI BNC, AES/EBU XLR, IIS/RJ45 HDMI (содержащий DSD на сигнале).

4. Выход часов поддерживает часы MCLK master и часы WCLK word

5. Оптимизирована конструкция системы питания. Аудиочасть питается от суперконденсатора 7.5F (7,5 млн мкФ).

6. Технология синхронизации источника и технология формирования FPGA, изменение формы изолированного сигнала I2S устраняет дрожание присадки, вызванное изоляционным чипом.

7. Новый дизайн алгоритма ПЛИС, встроенные буферные данные FIFO перед выходом. Выход SPDIF корректируется с помощью FPGA, так что коаксиальный выход может поддерживать PCM 384K и DSD DOP128.

8. Он использует CHD-957 высокопроизводительный фемтосекундный кварцевый генератор CRYSTEK. Он сотрудничает с самостоятельно разработанной системой постоянной температуры и системой питания суперконденсатора со сверхнизким уровнем шума для дальнейшего улучшения кратковременной стабильности работы часов.

9. Уникальная одночасовая система, все цепи всей машины разработаны с синхронными часами, в которых USB-часы синтезируются PLL от фемтосекундные часы.

Технические индикаторы:

Частота дискретизации поддерживается входными интерфейсами

PCM: 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц, 176,4 кГц, 192 кГц, 352,8 кГц, 384 кГц

[I2S out и WCLK out поддерживают все частоты дискретизации, поддержка S/PDI и AES/EBU 384K, а оптоволоконная поддержка 192K]

DSD: 2,8 МГц (DSD64) - DoP, встроенный

5,6 МГц (DSD128) - DoP, встроенный

11,2 МГц (DSD256) - DoP, встроенный

22,5792 МГц (DSD512) -собственное

[USB и I2S поддерживают все форматы DSD, S/PDIF и AES/EBU поддерживают режим DSD64 DOP, оптическое волокно поддерживает DOP64 на самом высоком уровне.]

Ширина Бит: 32 бит над выходом I2S, 24 бит над S/PDIF, AES/EBU

Электрические стандарты для интерфейсов:

1. Входное гнездо USB-Стандартное Гнездо USB type-B, диапазон питания USB 4,5-5,1 В

2. Разъем питания постоянного тока принимает Разъем 5,5/2,1 мм и поддерживает Вход постоянного тока 7,5-9 В. (Для быстрой зарядки суперконденсатора требуемый источник питания составляет 3 А.)

3. Стандартный выход сигналов S/PDI от BNC интерфейса и RCA интерфейса, уровень 550 мВ (Стандартная нагрузка), выходное сопротивление 75 Ом

4. Стандартный выход сигнала AES/EBU от интерфейса XLR, уровень 3,3 В (Стандартная нагрузка), выходное сопротивление 110 Ом

5. Два канала вывода HDMI-I2S сигнала через разъем HDMI. Четыре выходных сигнала включают MCLK, BCLK, LRCLK и SDATA сигналы. Используется стандартный дифференциальный уровень LVDS и контроль импеданса на уровне 100 Ом.

6. PIN13-15 разъема HDMI-это сигнал DSD_ON, высокий уровень I2S работает в режиме DSD, а уровень-LVTTL. PIN18-это слабая выходная мощность 5 В (выходной ток менее 20 мА), которая может использоваться в качестве индикации подключаемого интерфейса. Последовательность I2S двух выходов одинаковая.

7. Выходной сигнал I2S RJ45-I2S представляет собой односторонний сигнал CMOS (5 В). Выход с низким сопротивлением, выход четырех сигналов, включая MCLK, BCLK, LRCLK, сигнал SDATA.

8. Оптоволоконные порты выводят стандартные оптические сигналы.

Совместимость системы:

1. Windows 7, Windows 8, Windows 10; 32/64 бит, необходимо установить специальные драйверы

2. Встроенный MacOS 10,6 и более новые версии, с помощью системного самостоятельного привода

3. Встроенный Linux с ядром, совместимым с UAC2, с помощью системного самозапуска. (Протестировано в системах Ubuntu и дафиле, на базе платформы INTEL X86)

4. ОС Android 4,2 и выше, требуется оборудование для поддержки функций OTG.

Интерфейс I2S использует вход HDMI socket:

1. Дифференциальный Сигнал LVDS с уровнем 3,3 V;

2. Интерфейс I2S, совместимый с несколькими определениями выходного сигнала I2S, в FPGA встроен алгоритм автоматического распознавания сигнала PCM/DSD.

3. DSD на сигналах также может быть самоопределен, DSD на сигнале может быть введен на PIN13, 14, 15, 16 контактов розетки по желанию.

4. Регулировка фазы PIN1-3 и PIN7-9, пользователь может настроить фазу двух пар выходов через переключатель.

Гибкая конфигурация I2S и часов:

1. Переключатель 1-4 соответствует PIN13-16 HDMI-гнезда, потяните в положение ON, это означает, что пин-Лапка Имеет выходную функцию сигнала DSD_ON.

2. 1). Переключатели 5 и 6-это режимы для настройки вывода часов:

2). Переключатель на 5 выходов MCLK at O и WCK at ON. Переключатель 6 настраивает частоту MCLK, при O-22,5792 м/24,576 м, при вкл-45,1584 м/49,152 м;

3). Конфигурация коммутатора 6 эффективна для CLKOUT, RJ45-I2S и HDMI-I2S.

3. Переключатель 7 может устанавливать левый и правый каналы в режиме DSD сигнала I2S отдельно.

4. Переключатель 8 может установить последовательность BCLK в сигнале I2S, PIN4-BCLK +, PIN6-BCLK-, а PIN4-BCLK +.

5. Переключатель 9 может установить последовательность LRCLK в сигнале I2S; Когда O, PIN7-LRCLK +, PIN9-LRCLK.-

6. Коммутатор 10 может задать Последовательность данных в сигнале I2S; Когда O, PIN1-это DATA +, PIN3-DATA.-

Примечание: коаксиальный, оптический, выход AES/EBU не зависит от вышеуказанного переключателя tap; RJ45-I2S последовательность линий фиксирована, необходимо адаптироваться к различным интерфейсам, пользователям необходимо настроить сетевую линию.

Размер: 238 мм * 170 мм * 46 мм

Вес: 1,6 кг
