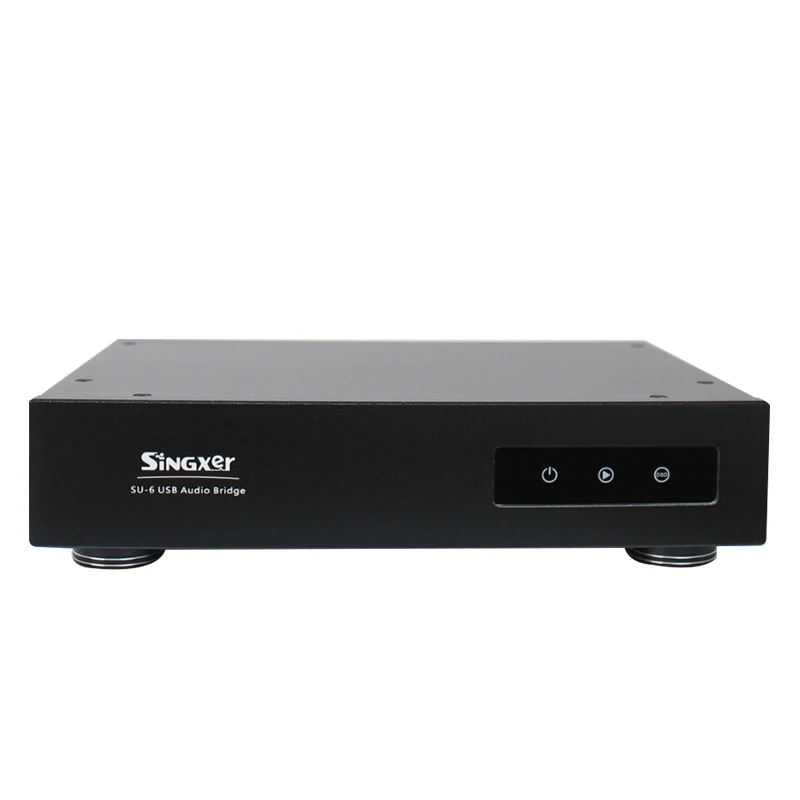

Singxer SU-6 аудио Интерфейс XMOS XU208 CPLD фемтосекундные часы цифровой интерфейс USB Интерфейс SU6

Singxer SU-6 XMOS XU208 CPLD фемтосекундные часы цифровой интерфейс USB

Введение продукта:

Цифровой интерфейс SU-6-это новое поколение высокопроизводительного цифрового аудиоинтерфейса USB. Он использует новейшие серии XMOS xCORE-200 и высокопроизводительный PGA чип Xilinx. SU-6-это цифровой интерфейс с использованием системы часов на уровне термостата. Кристаллические осцилляторы Crystek с двумя CCHD-957 femtosecond обеспечивают прочную основу для превосходного качества звукового сигнала на выходе SU-6. Цифровой интерфейс SU-6 использует стандартный входной интерфейс USB2.0, в то время как SU-6 имеет богатый выходной интерфейс, включая S/PDI для волоконно-коаксиальных RCA и BNC выходов, AES/EBU для сбалансированного выхода XLR, RJ45 и HDMI интерфейсы. Выход I2S (включая DSD на сигнале), выход часов поддерживает основные часы MCLK и часы WCLK word. Система питания дизайн оптимизирована и аудио секции приведенный в действие 7.5F (7,5 миллионов УФ) Суперконденсатор.SU-6-это недавно разработанный usb-интерфейс, который расположен на высококачественном интерфейсе. По сравнению с предыдущими продуктами, мы в основном используем следующие четыре новые саморазработанные технологии:

1, встроенная CPLD технология предварительного формирования, FPGA-технология синхронизации источников, реформирующая изолированный сигнал I2S, тем самым устраняя аддитивное дрожание, вызванное изоляционным чипом.

2, Новый Разработанный алгоритм FPGA, встроенный FIFO буферы данных, а затем выходы, выход SPDIF повторно кодируется FPGA, так что коаксиальный выход может поддерживать PCM 384K и DSD DOP128 на самом высоком уровне.

3. С использованием CCHD-957 кристаллического осциллятора CRYSTEK с высокой производительностью femtosecond, с собственной системой постоянной температуры и сверхнизким уровнем шума, суперконденсаторной системой питания, что еще больше улучшает производительность часов с низкой стабильностью.

4. Оригинальная одночасовая система, все цепи всей машины используют синхронный дизайн часов, в котором USB часы синтезируются PLL, полученные из фемтосекундные часы.

Технические индикаторы:

Частота образцов, поддерживаемая каждым выходным интерфейсом:PCM: 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц,

176,4 кГц, 192 кГц, 352,8 кГц, 384 кГц

DSD: 2,8 МГц (DSD64) - DoP, native

5,6 МГц (DSD128) - DoP, родной

11,2 МГц (DSD256) - DoP, native

22,5 МГц (DSD512) -родной

Ширина Бит: до 32 бит над выходом I2S

До 24 бит над S/PDI, AES/EBU

Электрические стандарты для каждого интерфейса:

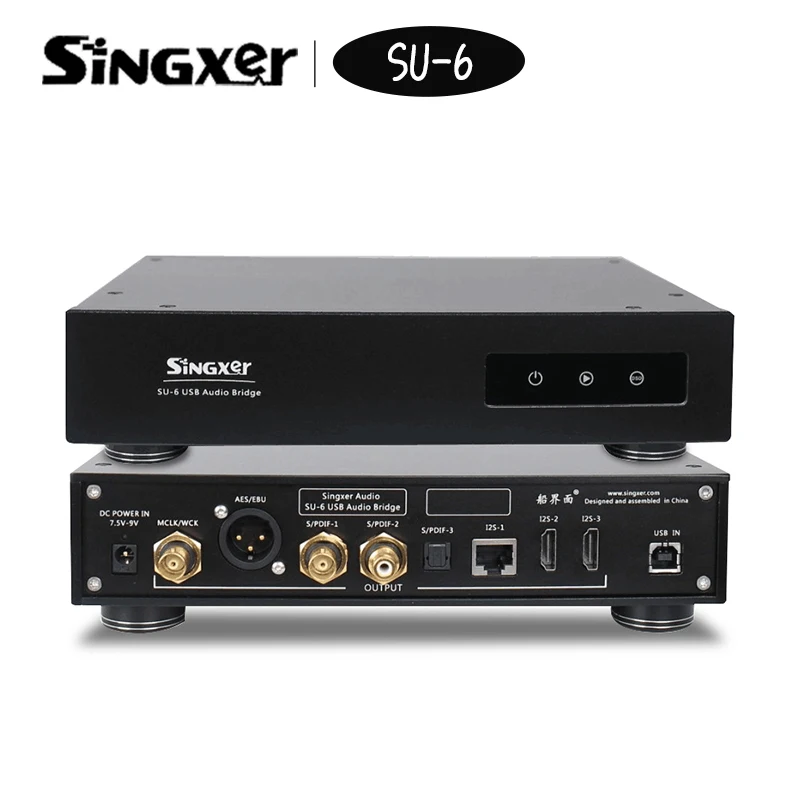

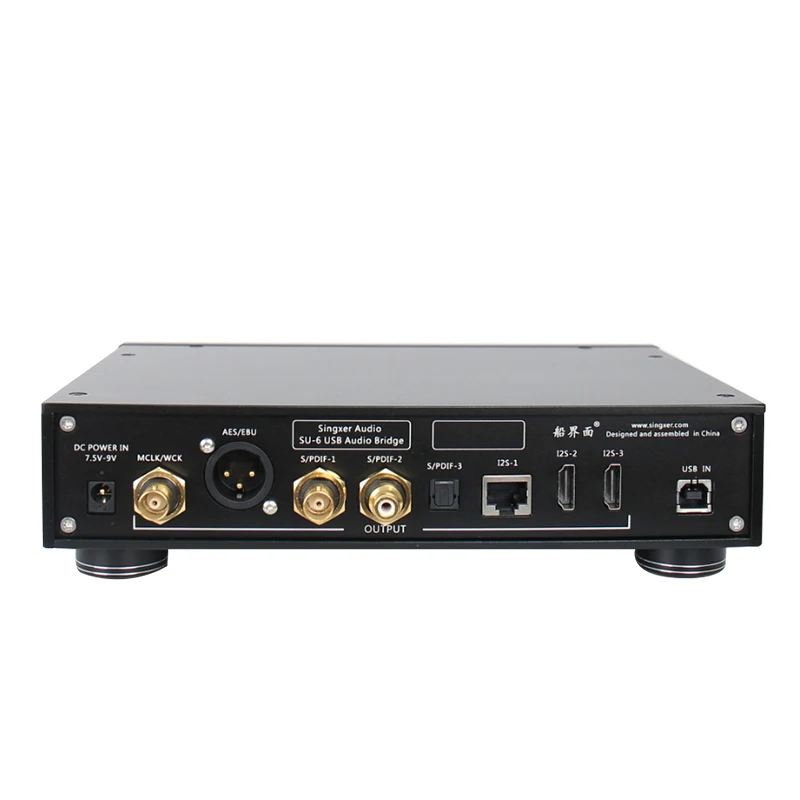

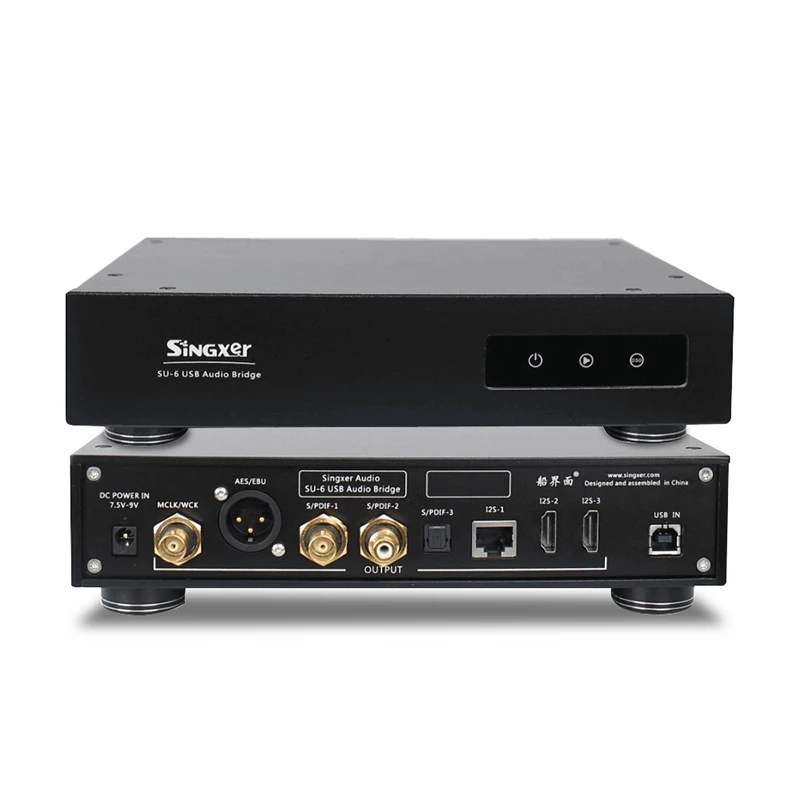

1, вход USB разъем является стандартным USB-B Тип муфтовый стыковочный переводник USB источника питания Диапазон 4,5 V-5,1 V;2, блоки питания переменного тока входное гнездо использует DC2.1 гнездо, поддерживает 7,5 V-9V DC вход (для быстрой зарядки супер конденсатор с алюминиевой крышкой, источника питания требование является 3A).3, BNC интерфейс и RCA Интерфейс выходной стандартный сигнал S / PDI, уровень 550 мВ (подключен к стандартной нагрузке), выходное сопротивление 75 Ом;4, XLR Сделано в Китае выходной интерфейс стандарт AES / EBU сигнала, уровень 3,3 V (подключен к стандартной нагрузки), выходное сопротивление 110 Ом;5. На выходе word clock (WCLK) используется интерфейс BNC, уровень-TTL (без нагрузки), выходное сопротивление-75 Ом;Сигналы 6, 2 HDMI-I2S выводятся через разъем HDMI. Выходные четыре сигнала включают сигналы MCLK, BCLK, LRCLK и SDATA. Используется стандартный дифференциальный уровень LVDS, и сопротивление контролируется при 100 Ом. PIN13-15 разъема HDMI-это сигнал DSD_ON, высокий уровень-I2S, работающий в режиме DSD, уровень LVTTL; PIN18-это слабая выходная мощность 5 В (выходной ток менее 20 мА), которая может использоваться в качестве подключаемого интерфейса; 2. Последовательность линий I2S одинаковая.7, RJ45-I2S выход I2S сигнал CMOS (5 В) односторонний сигнал, низкое сопротивление на выходе, выход четырех сигналов, включая MCLK, BCLK, LRCLK, SDATA сигнал.8. Порт оптического волокна выводит Стандартный оптический сигнал.

Детали дизайна:

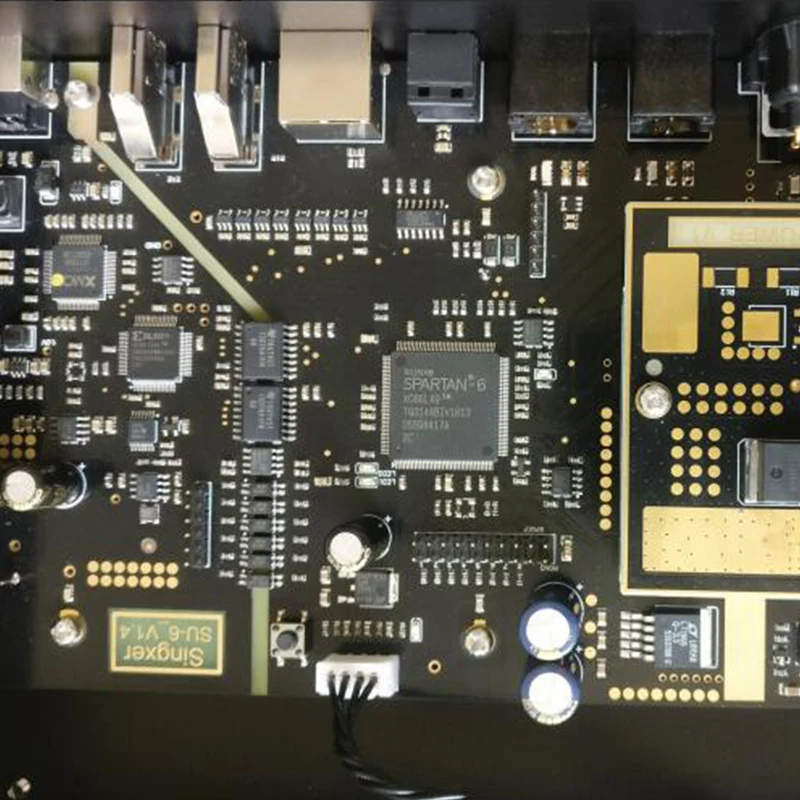

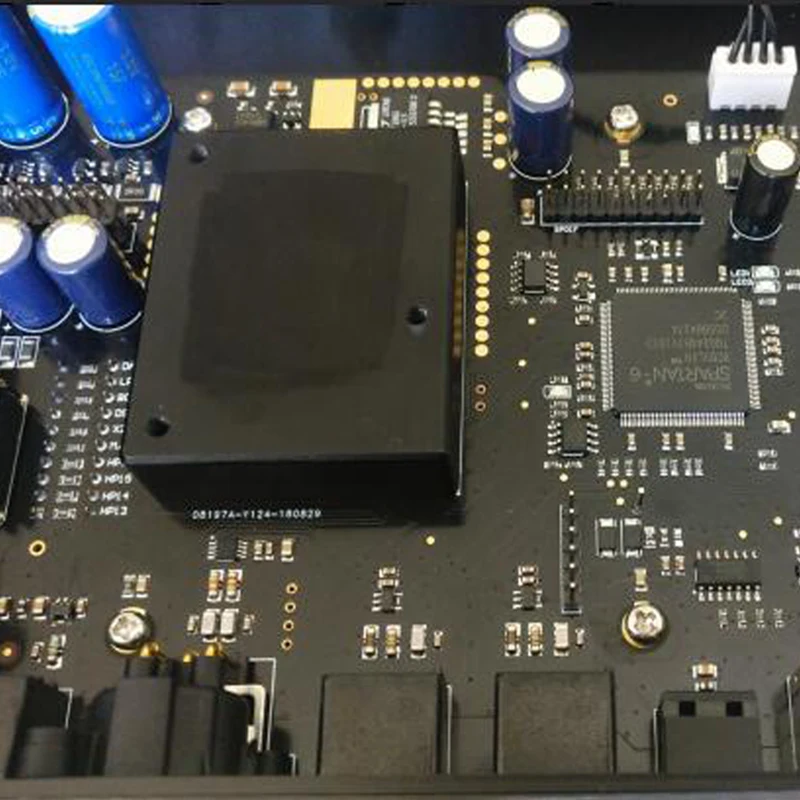

1. Воплотите в жизнь концепцию электропитания как матери звука, обратите внимание на дизайн цепи питания, принять внешний вход постоянного тока, встроенный супер конденсатор питания, с высокой производительностью, низкий уровень шума и быстрая реакция LDO. Вся плата питается от 6 независимых LDOs. Цифровая аудиоплата питается от вторичного LDO. Часовая часть даже использует сверхнизкий уровень шума LDO, который закладывает прочную основу для обеспечения максимальной производительности выхода.2, для обеспечения отличной производительности электрической передачи, гнезда XLR изготовлены из швейцарских продуктов Neutrik, USB-B розетки изготовлены из TE, и энтузиасты BNC и RCA коаксиальные розетки сделаны для тайваньских производителей. Даже предохранители выбираются из США. Модель Litteluse.3. Аудио Плата разработана с 4-слойная доска для того, чтобы обеспечить полное горизонтальной плоскости и плоскостью мощности. Высокоскоростная цифровая конструкция используется для обеспечения целостности сигнала и целостности питания платы. Специальная обработка сигнала часов с использованием дизайна пакета и точного управления импедансом, чтобы обеспечить качество сигнала часов и улучшить его способность анти-помех.4. Входные и выходные сигналы соответствуют стандартному дизайну, особенно высокоскоростной сигнал USB использует управление импедансом 90 Ом, а также встроенную антистатическую цепь защиты телевизоров; В сигнале I2S используется дифференциальный уровень LVDS, управление импедансом составляет 100 Ом, 4 выхода используются отдельный драйвер LVDS.Совместимость системы:

1, Windows 7, Windows 8, Windows 10; 32/64 бит, необходимо установить специальный драйвер2, Native MacOS 10,6 и более поздней версии, использование системы поставляется с Драйвером3, Native Linux с совместимым ядром UAC2, с использованием собственного драйвера системы (Протестировано на Ubuntu и Daphile системах, на базе платформы INTEL X86)4, Android OS 4,2 и выше, устройство должно поддерживать функцию OTG, в общем, система Android 5,0 поддерживается по умолчанию, и следующие рекомендации 5,0 используются с выделенным плеером.

Выход интерфейса HDMI -I2S:

1. Дифференциальная Сигнализация пониженного напряжения дифференциального сигнала с уровнем 3,3 V;2.DSD на сигнале, 5 в источник питания (малый ток), внутренняя PGA сигнала отключения звука была обработана, и сигнал отключения звука не должен быть выходным;3. DSD на сигнале может быть определена самостоятельно. Сигнал DSD может произвольно выводиться на PIN13, 14, 15 и 16 контактов разъема.4. Фаза PIN1-3 и PIN7-9 регулируется, и пользователь может настроить фазу двух пар выходов через один переключатель.Гибкая I2S и конфигурация часов:

1. Переключатель 1-4 соответствует PIN13-16 контакту разъема HDMI. Когда он вытягивается в положение ON, это означает, что пин-код Имеет выходную функцию сигнала DSD_ON;2. Переключатели 5 и 6-это режимы настройки времени:Когда переключатель 5 находится в O, часы выводят MCLK, и когда он включен, часы выводят WCK;

Переключатель 6 настраивает частоту MCLK, которая составляет 22,5792 м/24,576 м для O и 45,1584 м/49,152 м для вкл.

Конфигурация переключателя 6 действительна для CLK OUT, RJ45-I2S и HDMI-I2S.

3. Переключатель 7 может отдельно установить левый и правый каналы в режиме DSD сигнала I2S.4. Переключатель 8 может установить линейную последовательность BCLK в сигнале I2S; Когда O, PIN4-BCLK +, PIN6-BCLK-;5. Переключатель 9 может установить линейную последовательность LRCLK в сигнале I2S; Когда O, PIN7 является LRCLK +, PIN9 является LRCLK-;6. Переключатель 10 может установить линейную Последовательность данных в сигнале I2S; Когда O, PIN1-это DATA +, PIN3-это DATA;Примечание: коаксиальный, волоконно-оптический, AES/EBU выход не зависит от вышеуказанного кодового переключателя; RJ45-I2S последовательность провода фиксируется, необходимо адаптироваться к различным интерфейсам, вам нужно настроить сетевой кабель.

Размер шасси и упаковка:

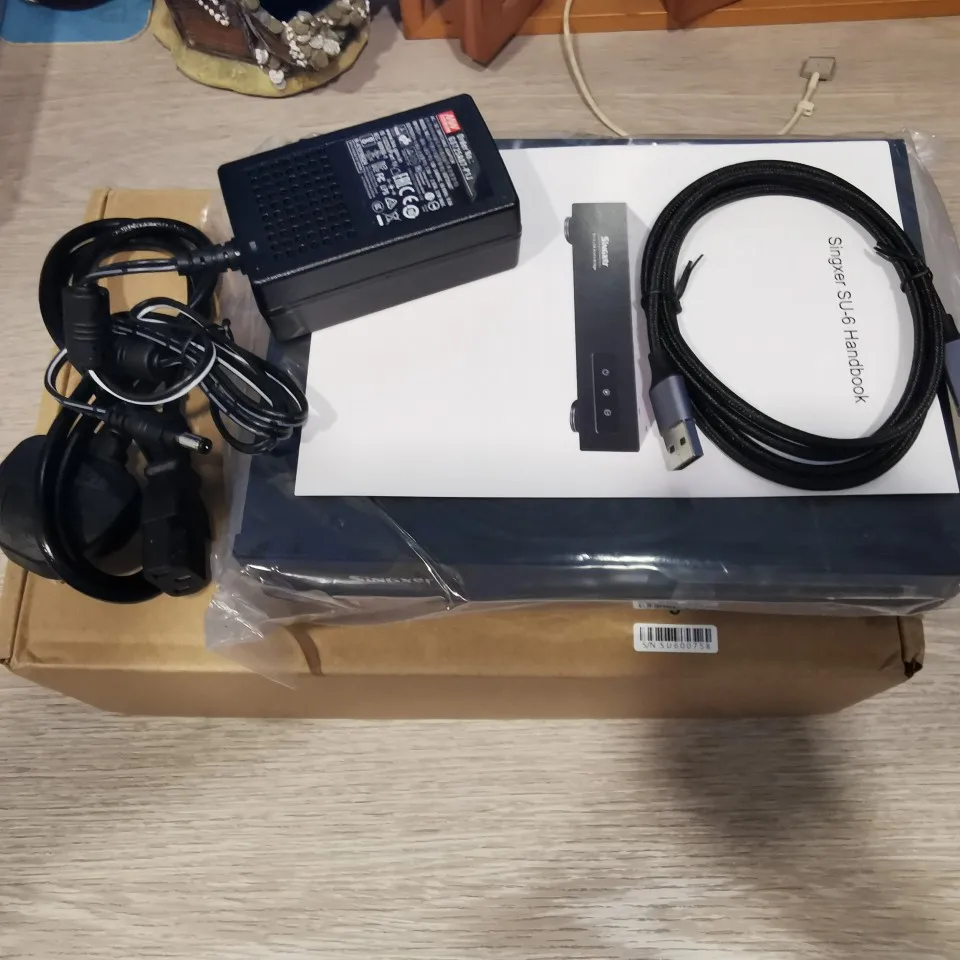

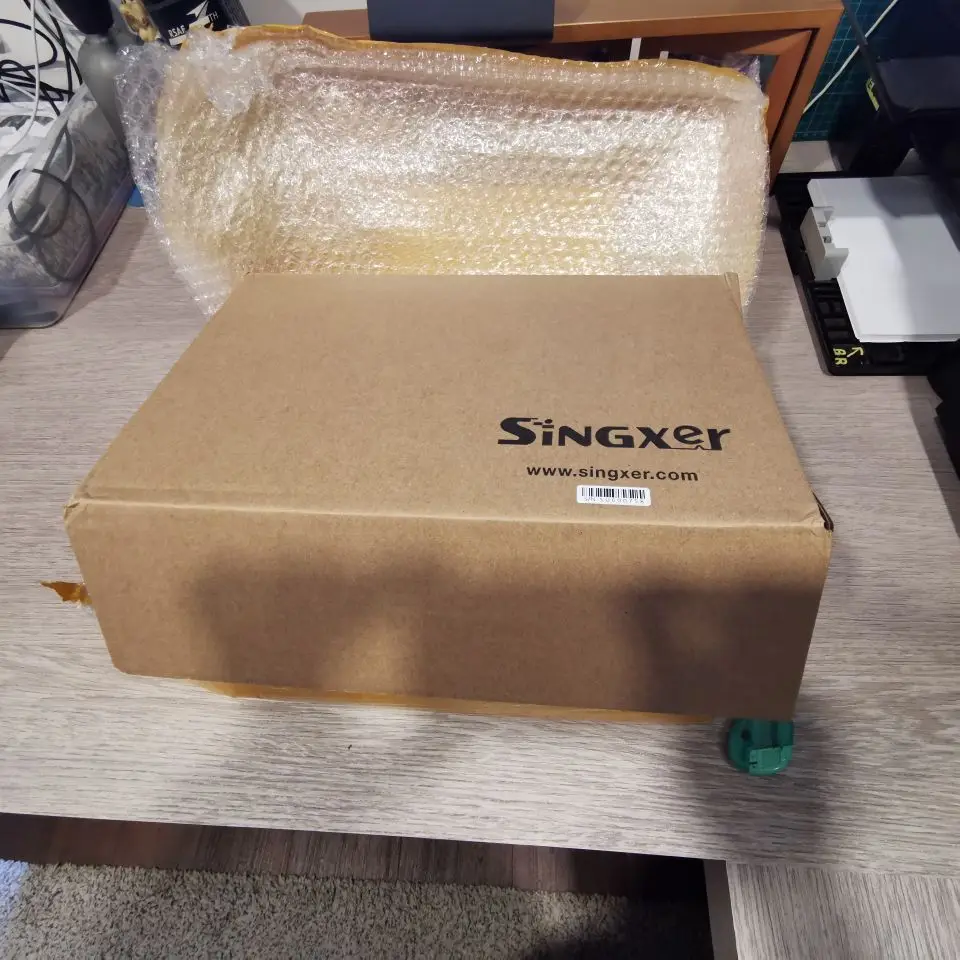

Длина и ширина шасси: 238 мм * 170 мм * 46 мм, за исключением высоты стопы и выступающей части разъема за шасси.Вес одной машины составляет около 1,6 кг.Длина и ширина картонной упаковки: 350 мм * 230 мм * 110 мм.Посылка Вес: около 2,0 кгАксессуары: USB кабель * 1, адаптер питания (обычно используется, AC100V-240V)* 1, шнур питания * 1
