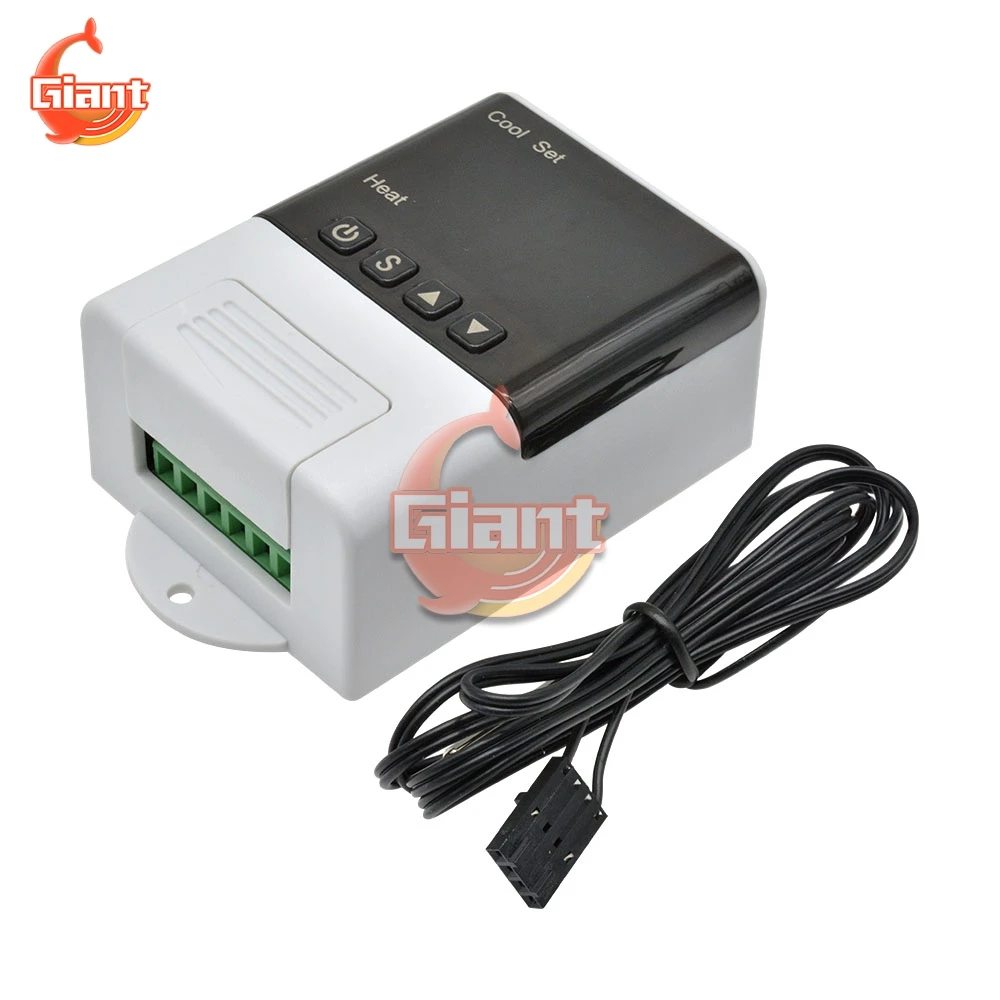

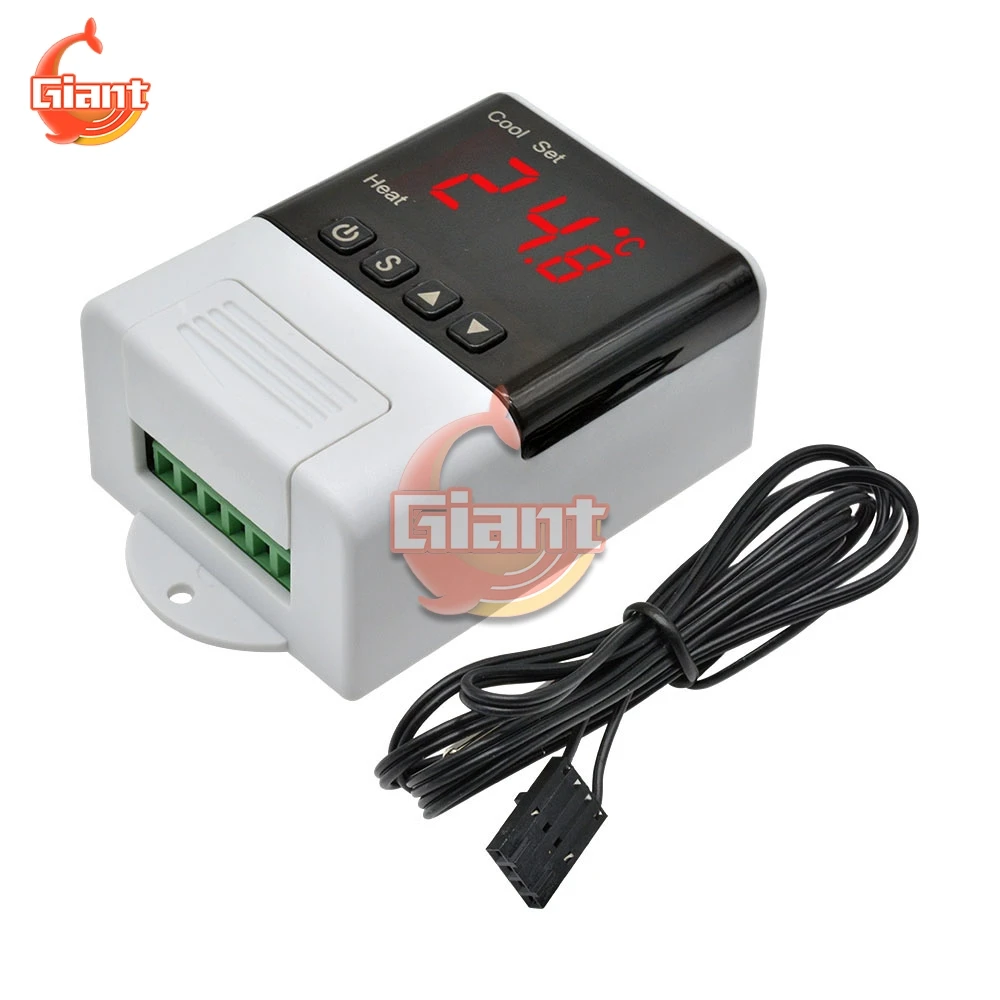

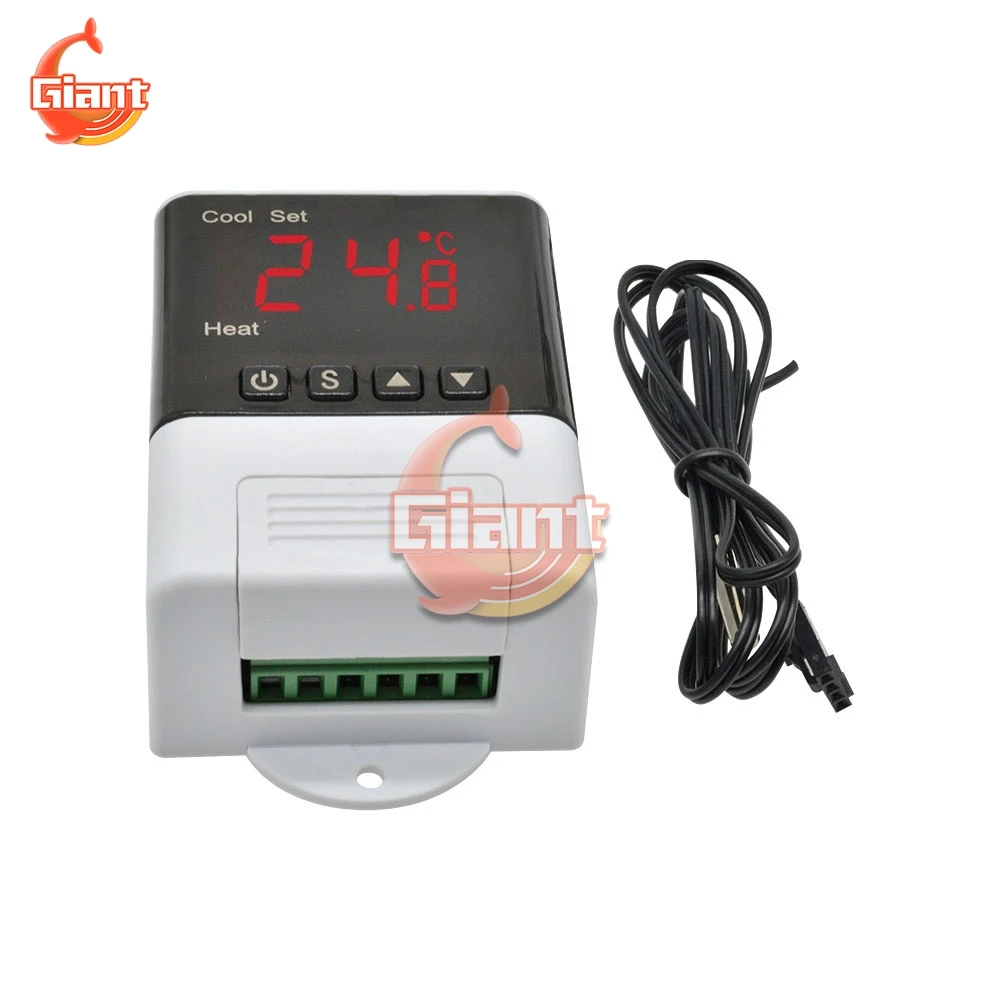

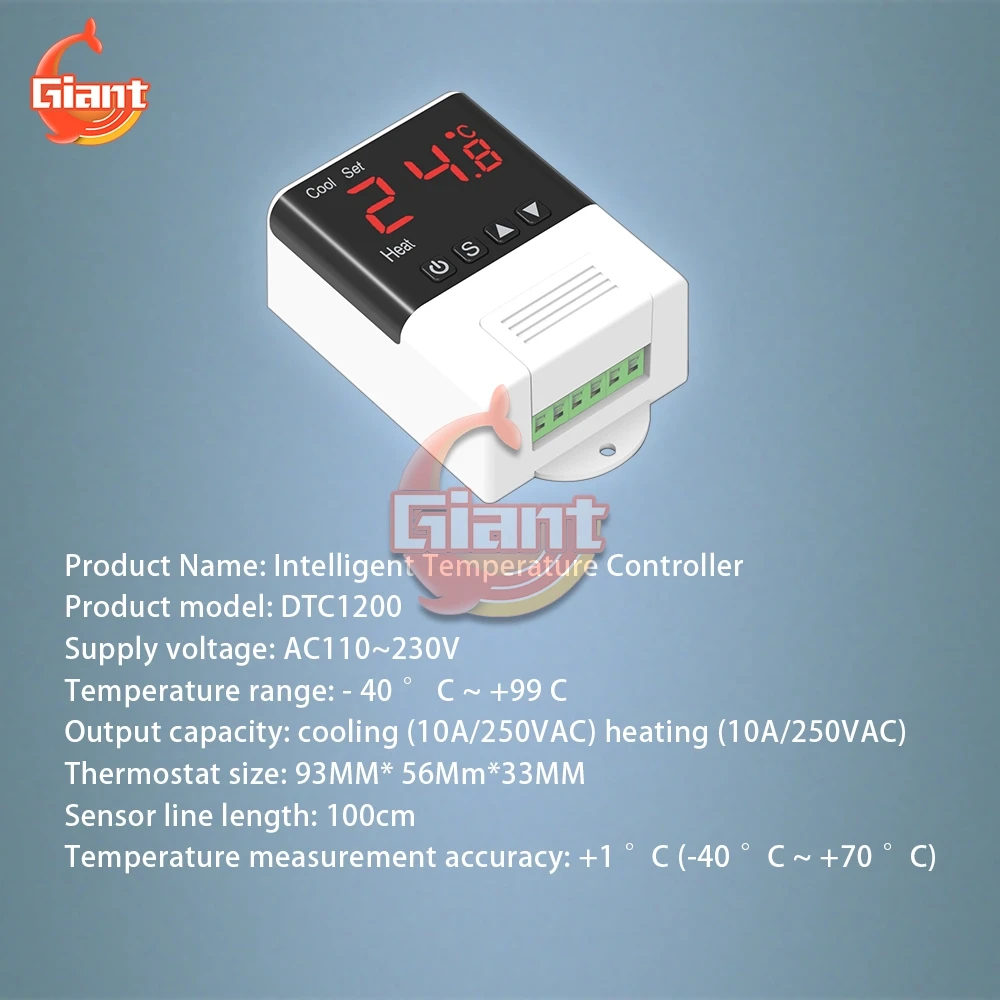

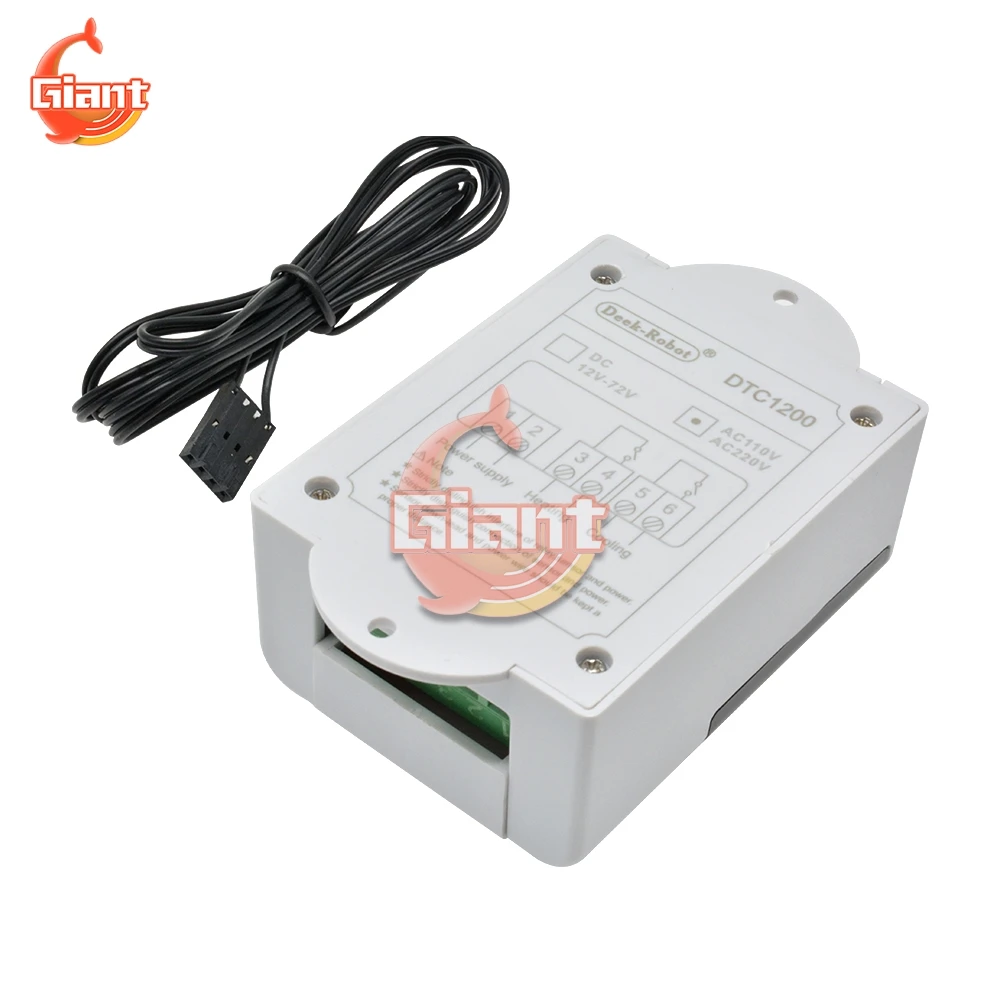

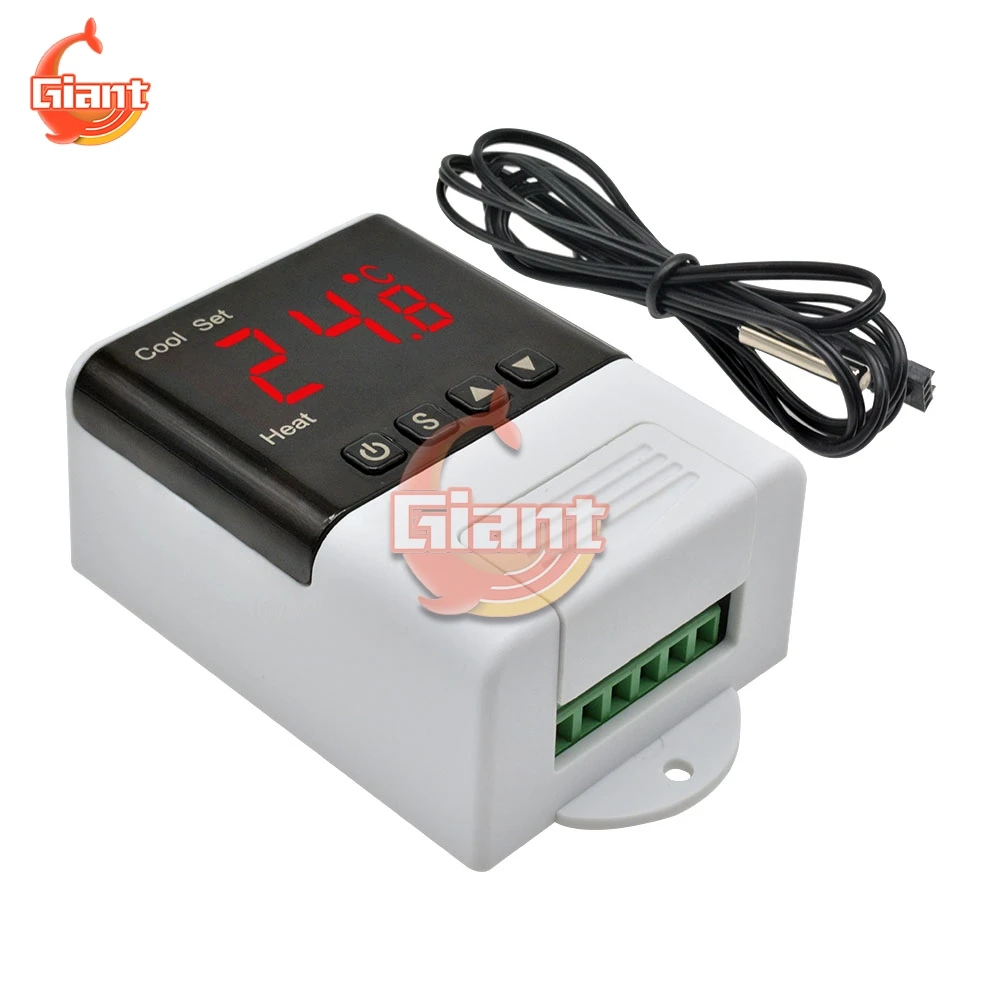

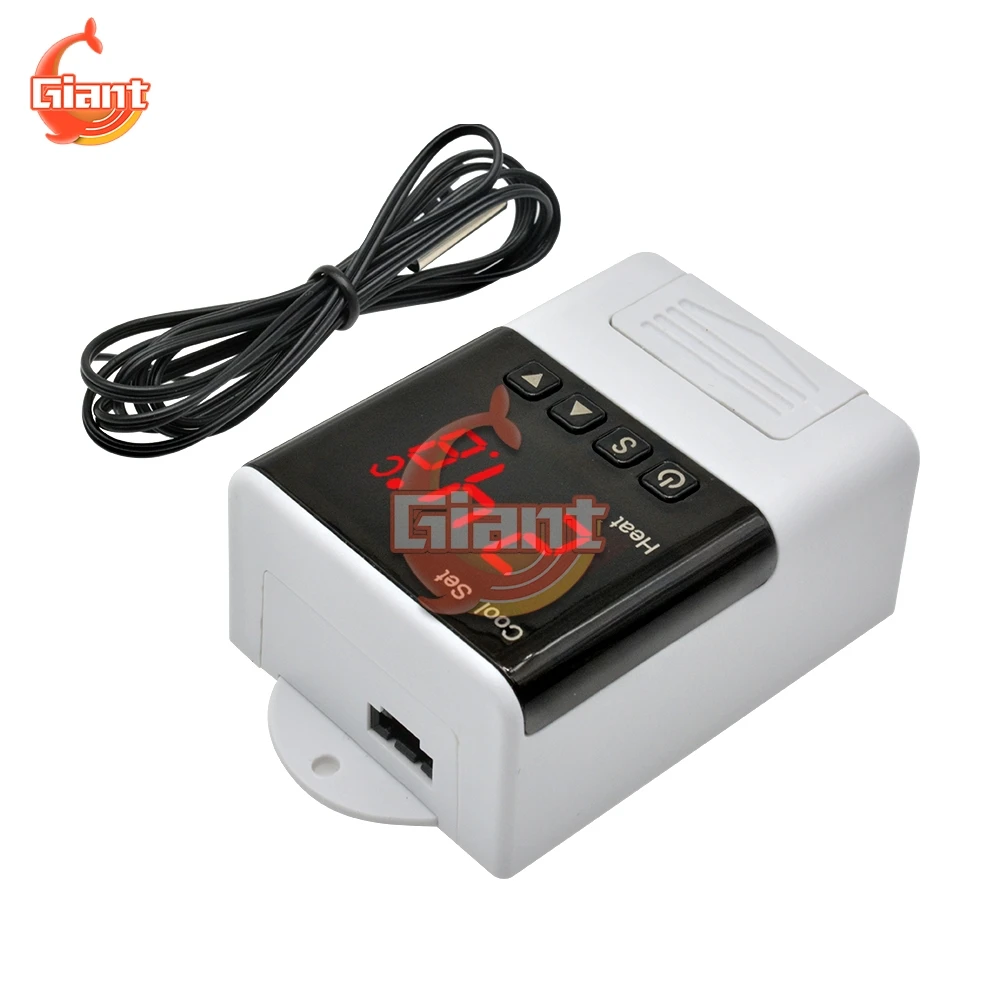

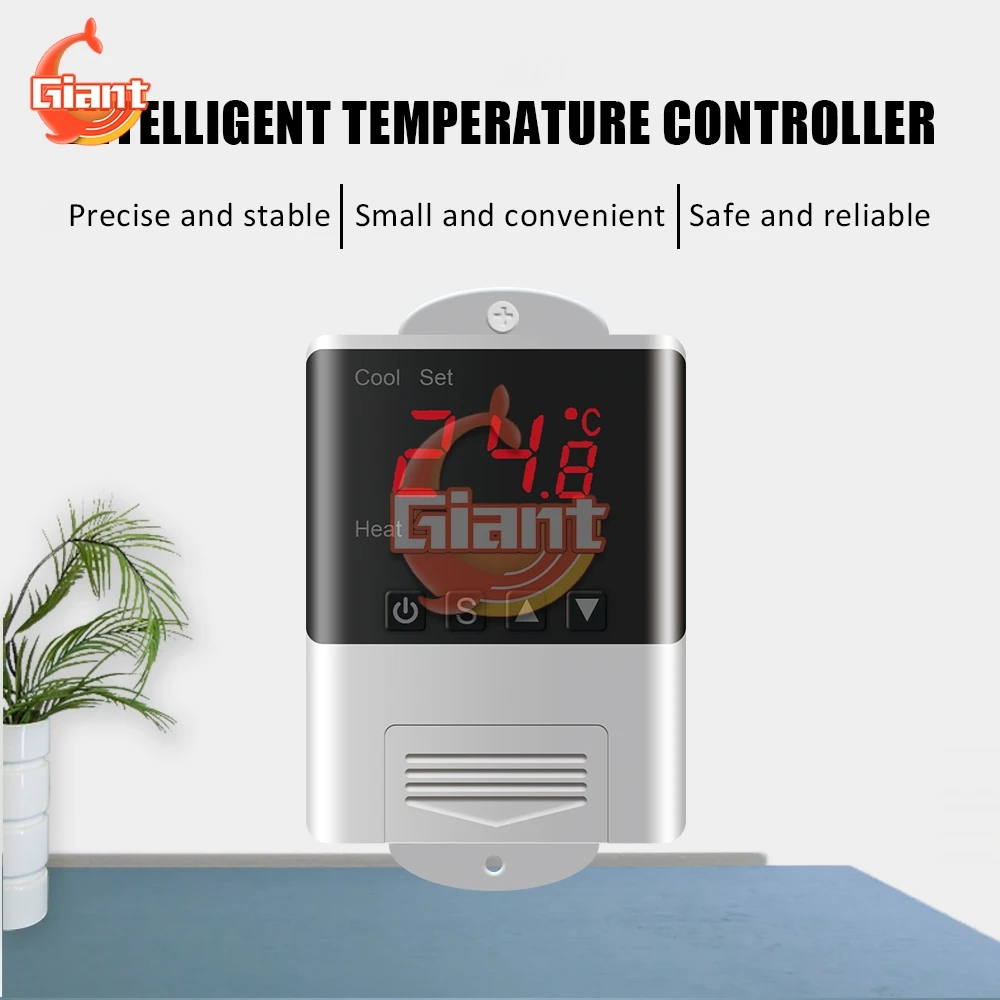

Модель продукта: DTC1200
Напряжение питания: 110 ~ 230 В переменного тока
Диапазон температур: -40 °C ~ + 99 °C
Точность измерения температуры: ± 1 °C (-40 °C ~ + 70 °C)
Длина линии датчика: 100 см
Размер термостата: 93 мм * 56 мм * 34 мм
Выходная мощность: охлаждение (компрессор 3A) нагрев (10A/250VAC)
См. Метод параметров:
Когда термостат работает нормально, нажмите и отпустите кнопку «▲» один раз, чтобы отобразить значение настройки температуры; Нажмите и отпустите кнопку «②» один раз, чтобы отобразить значение настройки разницы температур. Через 3 секунды температура возвращается в нормальное состояние дисплея.
Метод настройки параметров:
Когда термостат работает нормально, нажмите кнопку «S» и удерживайте кнопку более 3 секунд, чтобы войти в режим модифицированных параметров. Индикатор «Set» загорается, цифровая трубка отображает код «F1» первого пункта меню, И нажмите клавиши «▲» или «②», чтобы вверх или вниз код элемента меню. Нажмите кнопку «S», чтобы отобразить значение параметров текущего меню, нажмите «S» и удерживайте кнопку, затем нажмите клавиши «▲» или «②», чтобы увеличить или уменьшить значение параметров текущего меню; Нажмите клавишу «S» и удерживайте клавишу, И нажмите клавиши «▲» или «②», чтобы быстро увеличить скорость; Или вниз и отобразить настройки параметров текущего меню.
Одновременно нажмите и удерживайте кнопку «▲» или «②», чтобы восстановить заводские настройки параметров.
Инструкции по эксплуатации:
1. Когда термостат работает нормально, нажмите и удерживайте кнопку питания более 3 секунд, чтобы выключить термостат. Когда термостат выключен, нажмите и удерживайте кнопку питания более 3 секунд, чтобы открыть термостат.
Когда термостат работает нормально, цифровая трубка отображает значение измерения текущей температуры и выполняет автоматическое распознавание режима работы с охлаждающим нагревом.
2. Когда установленное значение измеренной температуры ≥ температуры + установленное значение разницы температур, войдите в состояние охлаждения, загорится холодный индикатор, реле охлаждения нормально разомкнут контакт; Индикатор охлаждения мигает, указывает на то, что охлаждающее устройство находится в состоянии защиты от задержки нажатия; При измерении установленного значения температуры ≤, индикатор охлаждения выключен, и нормально открытый контакт реле охлаждения отключен.
3. Когда измеренная температура ≤ установленное значение температуры-установленное значение разницы температур переходит в состояние нагрева, светильник катор нагрева горит, реле для нагрева нормально открытый контакт закрыт; когда измеренная температура ≥ установленное значение температуры, Индикатор нагрева выключен, реле для нагрева, как правило, открытый контакт отсоединяется.
Описание состояния индикатора:
Индикатор
Функция
Примечание
Классный индикатор
Светильник охлаждение;
Выключено: охлаждение;
Мигание: задержка нажатия
Прохладный и нагреваемый оба световых индикатора не могут гореть одновременно
Индикатор нагрева
Яркость: работа с подогревом;
Выкл.: ВЫКЛ.
Индикатор набора
ВКЛ: статус настройки параметров
Описание функции меню:
Идентификатор меню
Функция меню
Диапазон настроек
Заводские настройки
F1
Значение настройки температуры
-40,0 ~ 99,9 ℃
10,0 ℃
F2
Значение настройки разницы температур
0,3 ~ 10,0 ℃
0,5 ℃
F3
Задержка нажатия
1 ~ 10 мин
3 мин
F4
Коррекция температуры
-10,0 ~ 10,0 ℃
0 ℃

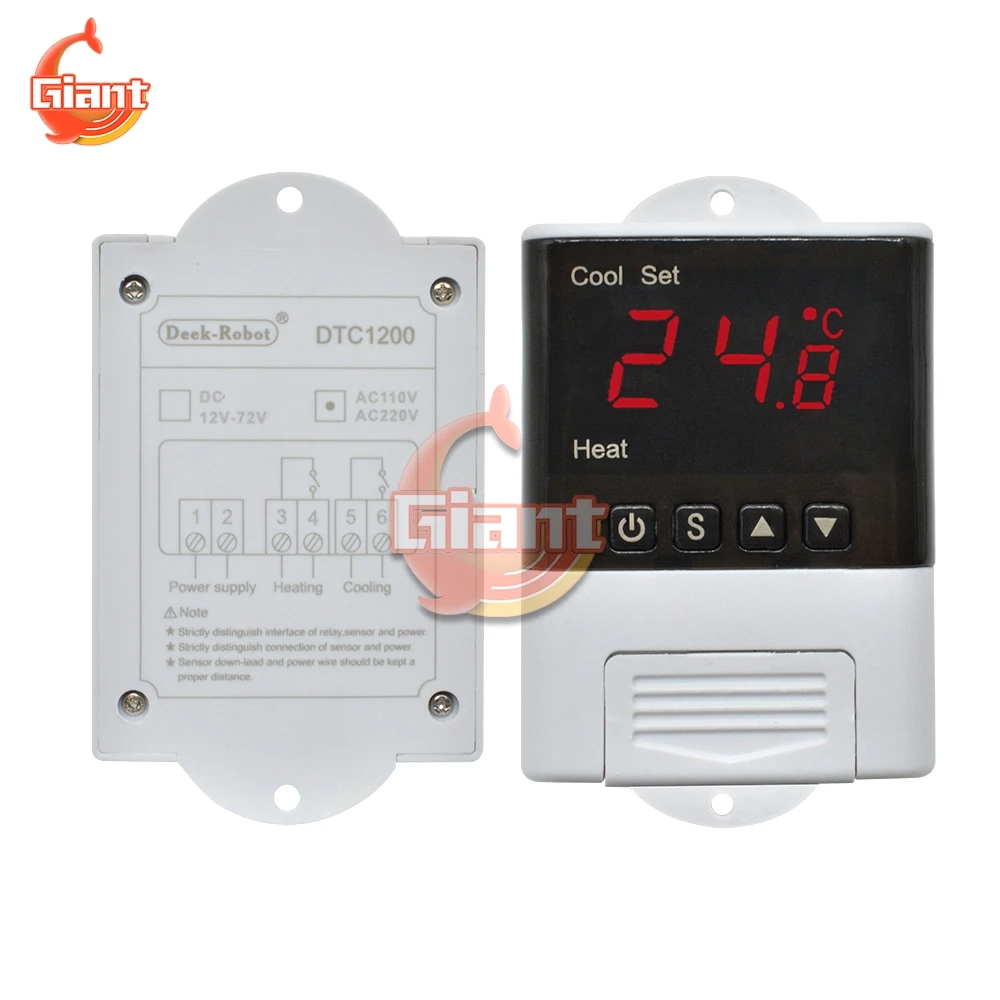

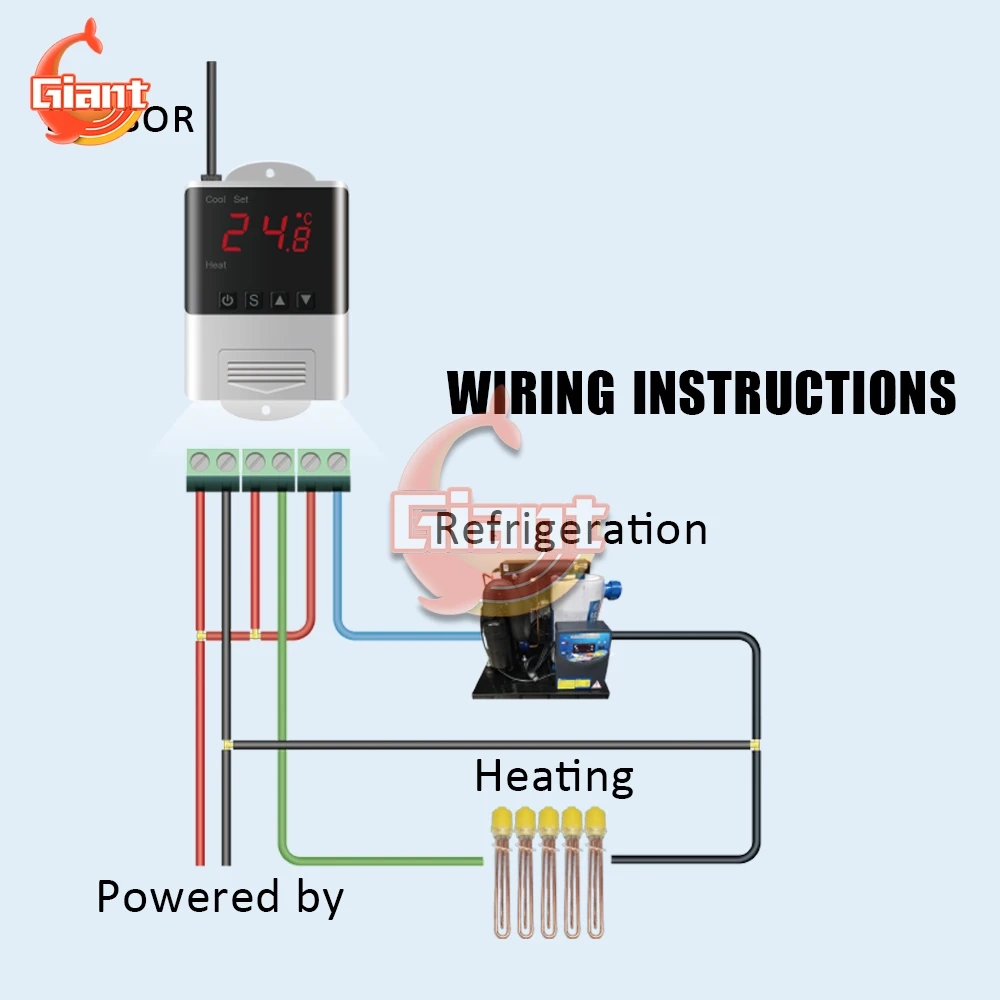

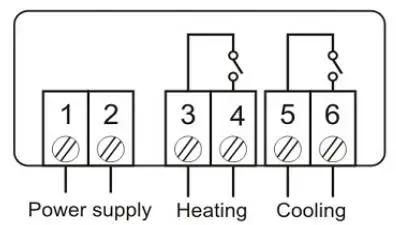

Схема подключения:
Данные ремонтной системы:
После включения термостата сначала проверьте правильность настроек параметров. При обнаружении ошибки отображается «Er». Нажатие любой кнопки восстановит настройки параметров по умолчанию и будет нормально работать. Рекомендуется сбросить параметры в это время.
Код системы, причина и действие:
Сигнализация неисправности датчика: когда цикл датчика температуры короткого замыкания или неисправность разомкнутого замыкания, термостат запускает режим тревоги неисправности датчика, закрывает все состояния исполнения, И цифровая трубка отображает «EE». После устранения неисправности нажмите любую кнопку, чтобы вернуться в нормальный рабочий режим.
Оповещение о превышении температуры: когда измерение температуры превышает Диапазон измерения температуры, термостат запускает режим оповещения об отказе от предела температуры, и все состояния исполнения отключены. Цифровая трубка отображает «HH». Когда температура вернется к нормальному диапазону измерения, нажмите любую кнопку. Вернитесь в нормальный режим работы.
Правила безопасности:
☆ Опасность:
1. Строго различайте провод датчика, линию питания и интерфейс выходного реле, нельзя подключить неправильно, реле нельзя перегружать;
2. Все изменения проводки должны быть осуществлены с выключенным питанием.
Внимание:
1. Этот термостат запрещено использовать в воде или чрезмерно влажной среде. Запрещено использовать при высоких температурах, сильных электромагнитных помех и сильной агрессивной среде.
☆ Примечание:
1. Напряжение питания должно соответствовать напряжению, указанному на термостате, и обеспечивать стабильность напряжения питания;
2. Во избежание возможных помех рекомендуется, чтобы провода датчика находились на соответствующем расстоянии от линии питания.
Посылка

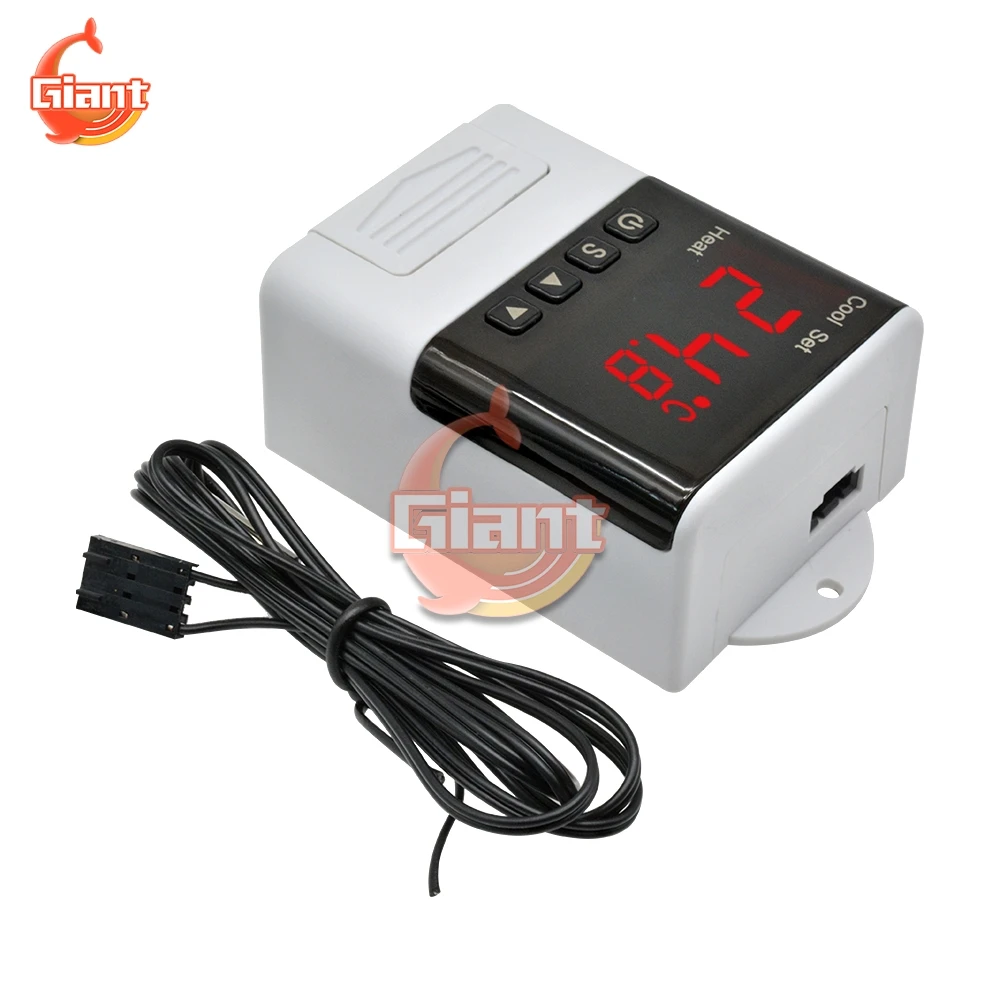

1xdtc1200 умный регулятор температуры
1 х датчик температуры
