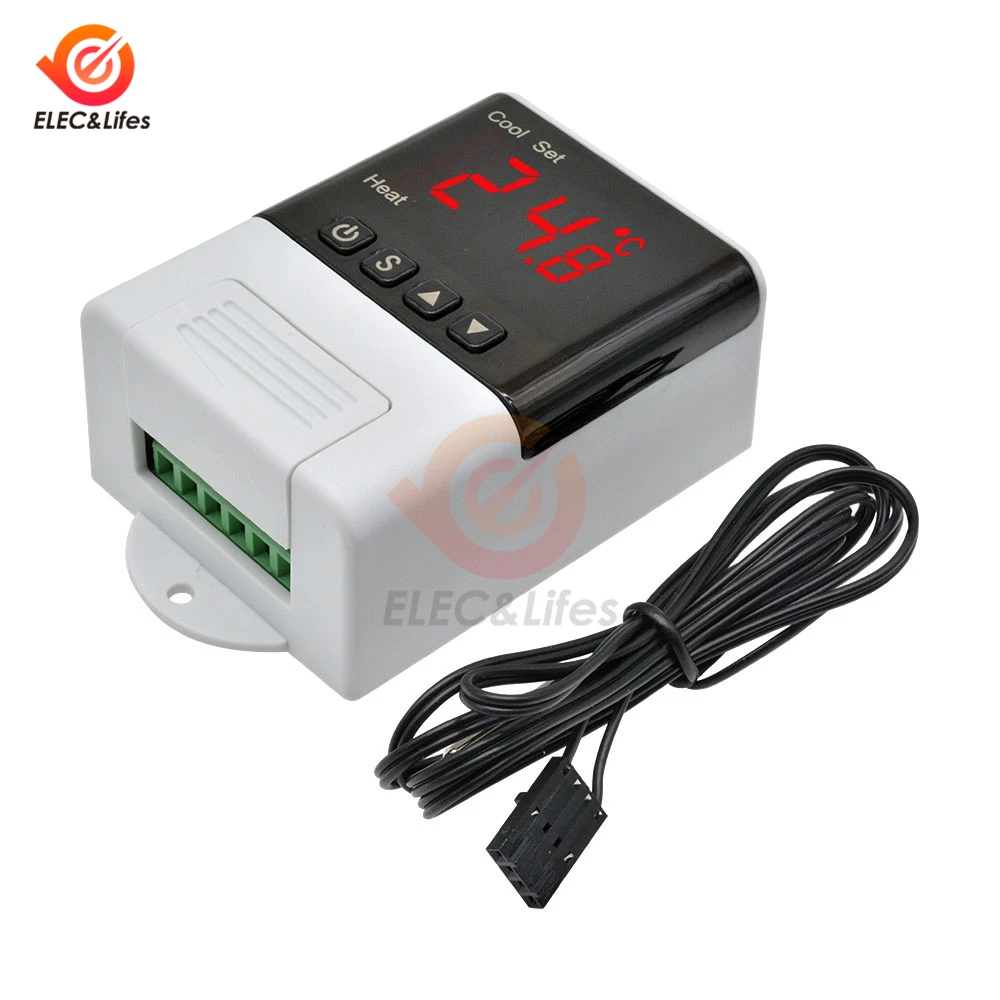

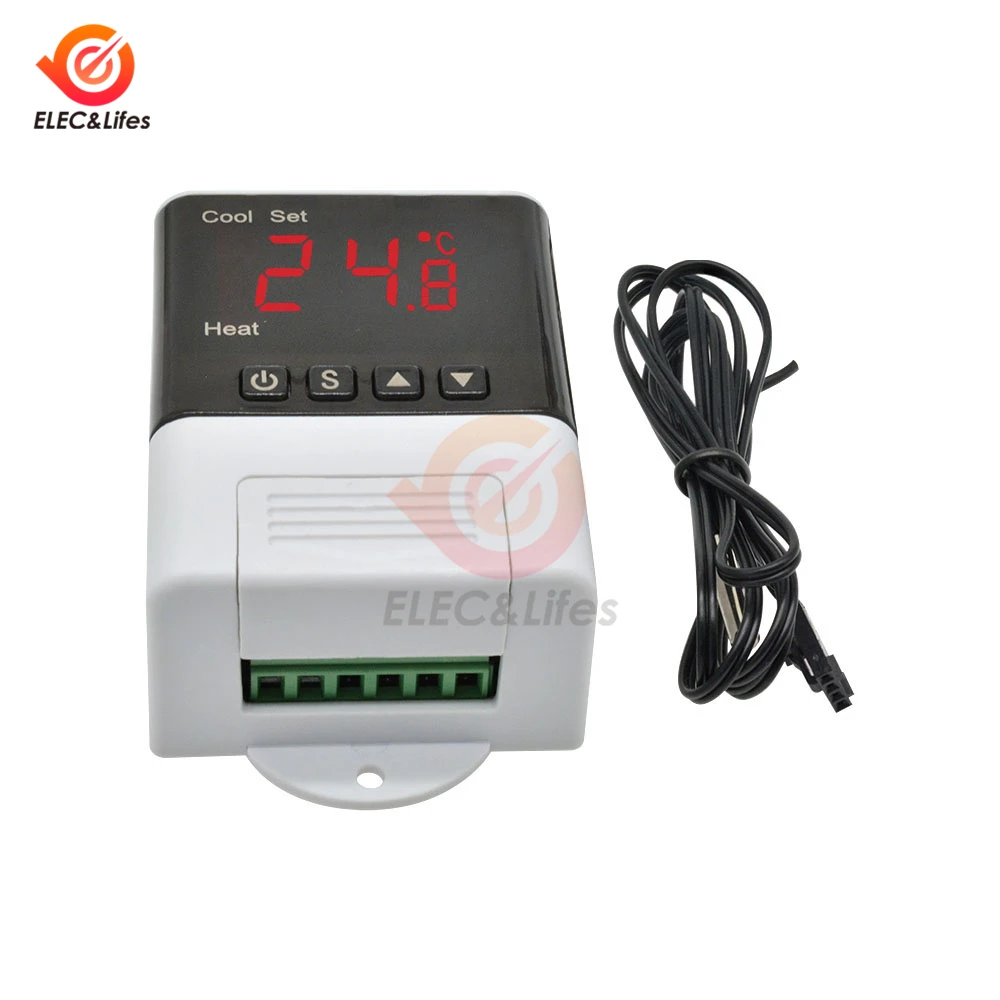

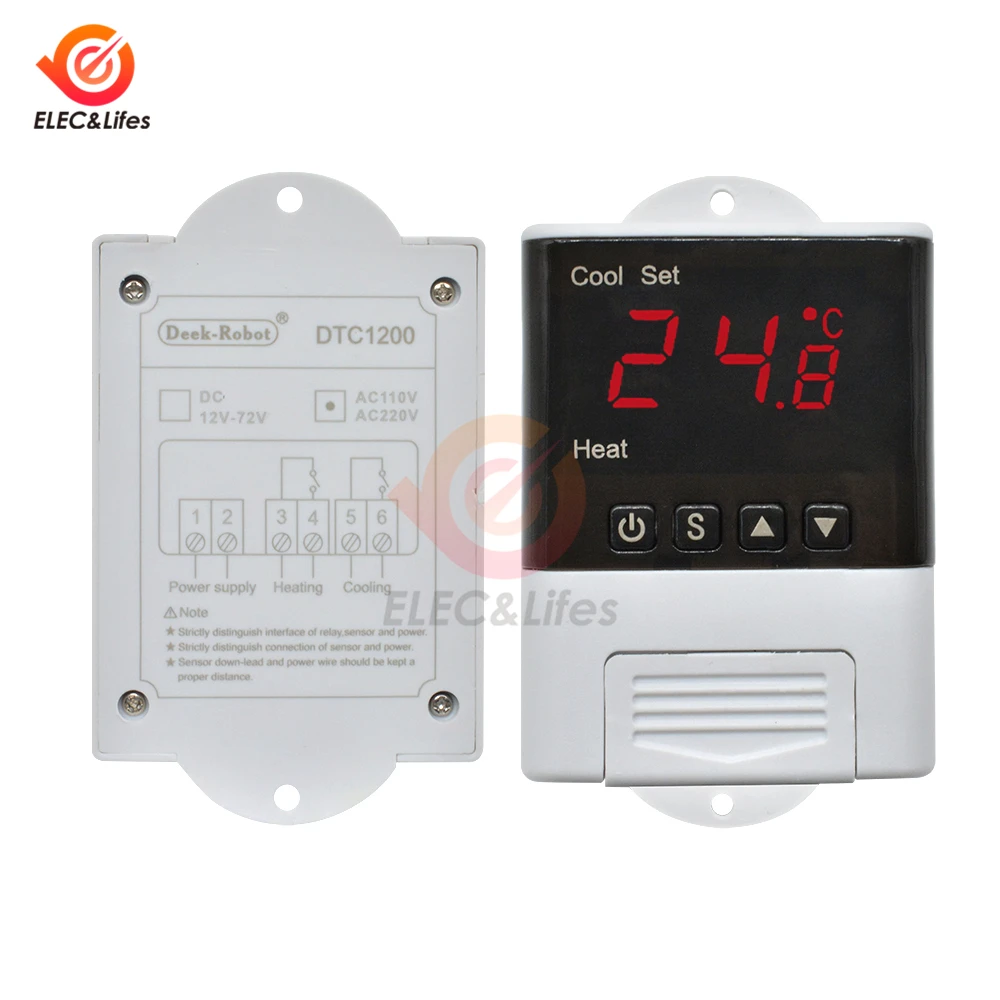

DTC1200

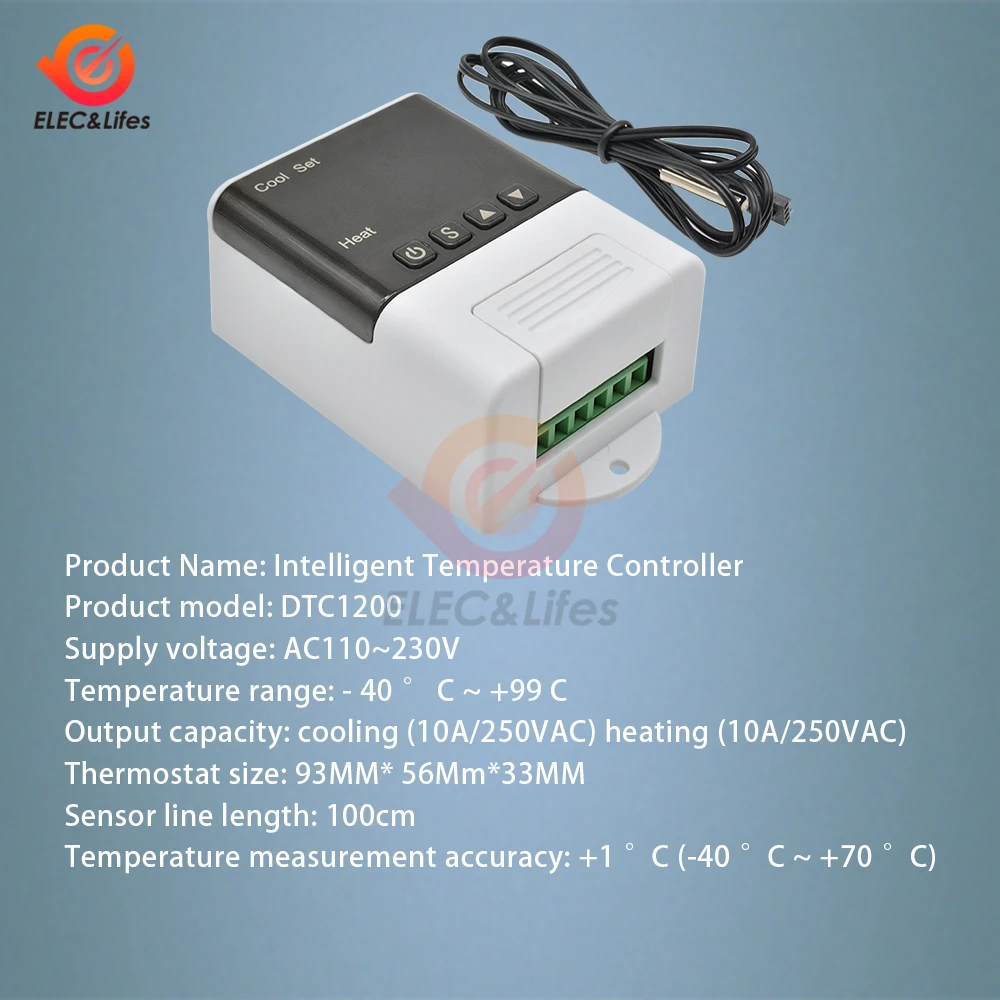

Название продукта: термостат
Модель продукта: DTC1200
Напряжение питания: AC110 ~ 230 В
Диапазон температур: -40 °C ~ + 99 °C
Точность измерения температуры: ± 1 °C (-40 °C ~ + 70 °C)
Длина сенсорной линии: 100 см(Датчик NTC 10K 3950)

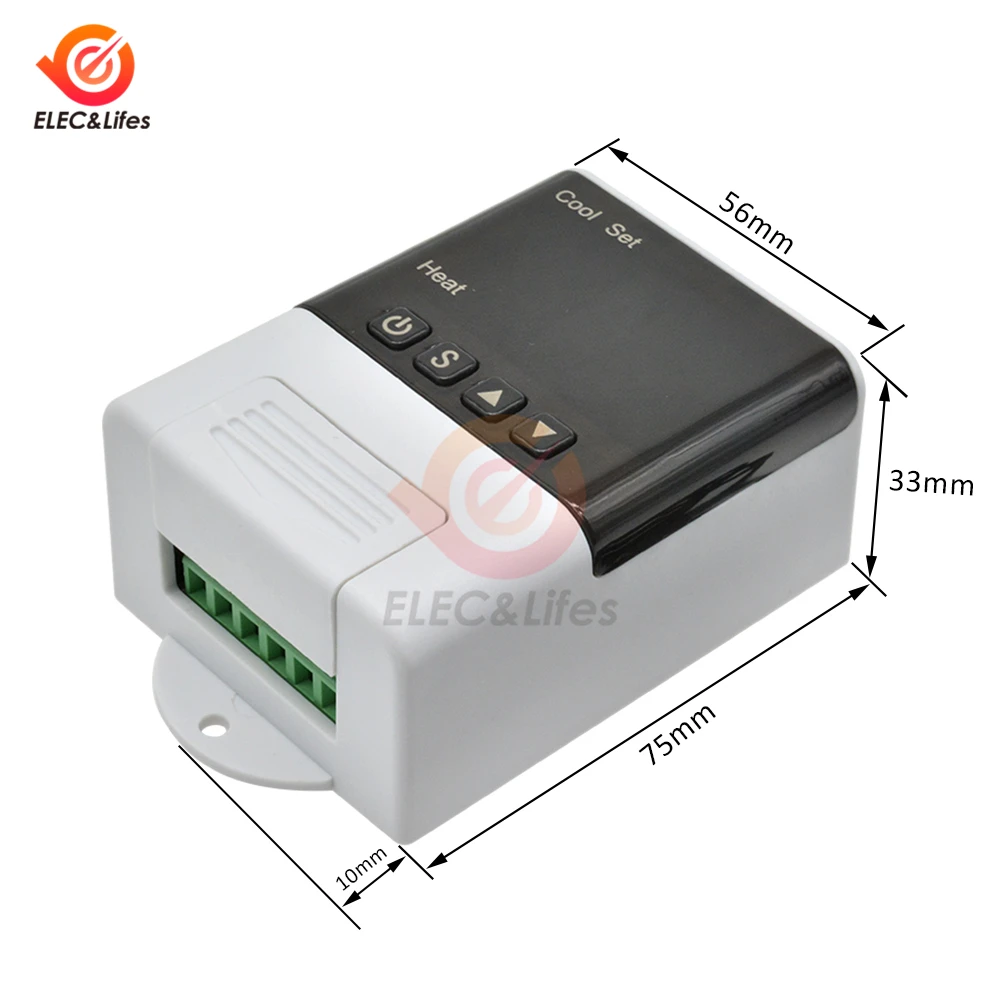

Размер термостата: 93 мм * 56 мм * 34 мм
Выходная мощность: охлаждение (компрессор 3A) Нагревание (10А/250В переменного тока)
См. Метод параметров:
Когда термостат работает нормально, нажмите и отпустите кнопку «▲» один раз, чтобы отобразить значение настройки температуры; Нажмите и отпустите кнопку «▼», чтобы один раз отобразить значение настройки разницы температур. Через 3 секунды температура возвращается в нормальное состояние дисплея.
Метод настройки параметров:
Когда термостат работает нормально, нажмите кнопку «S» и удерживайте кнопку более 3 секунд, чтобы войти в режим модифицированных параметров. Индикатор «Set» загорается, цифровая трубка отображает код «F1» первого пункта меню, И нажмите кнопку «▲» или «▼», чтобы вверх или вниз код пункта меню. Нажмите кнопку «S», чтобы отобразить значение параметра текущего меню, нажмите «S» и удерживайте клавишу, затем нажмите кнопку «▲» или «▼», чтобы увеличить или уменьшить значение параметра текущего меню; Нажмите кнопку «S» и удерживайте клавишу, И нажмите кнопку «▲» или «▼», чтобы быстро увеличить скорость; Или вниз и отобразить настройки параметров текущего меню.
Нажмите и удерживайте кнопку «▲» или «▼» одновременно, чтобы восстановить параметры на заводе.
Инструкции по эксплуатации:
1. Когда термостат работает нормально, нажмите и удерживайте кнопку питания более 3 секунд, чтобы выключить термостат. Когда термостат выключен, нажмите и удерживайте кнопку питания более 3 секунд, чтобы открыть термостат.
Когда термостат работает нормально, цифровая трубка отображает значение измерения температуры тока и выполняет автоматическое преобразование распознавания режима работы охлаждения.
2. В тех случаях, когда измеренная температура ≥ температуры установленного значения + перепада температур до установленного уровня, войдите в состоянии охлаждения, крутой индикатор светильник включен, охлаждение реле замыкающий контакт закрыт; Крутой индикатор мигает, указывает, что устройство охлаждения находится в состоянии защиты от задержки нажатия; При измерении температуры ≤ заданное значение, индикатор охлаждения выключен, и нормально открытый контакт реле охлаждения отключен.
3. Когда измеренная температура ≤ установленное значение температуры-заданное значение температуры входит в состояние нагрева, светильник индикатора тепла включен, реле для нагрева, как правило, открытый контакт закрыт; когда измеренная температура ≥ заданное значение температуры, Индикатор нагрева выключен, реле для нагрева, как правило, открывают контакт.
Описание состояния индикатора:
Индикатор
Функция
Примечание
Крутой индикатор
Светильник: охлаждающая работа;
Светильник: охлаждение;
Мигание: задержка нажатия
Охладить и нагревать оба индикатора не могут быть зажжены одновременно
Индикатор тепла
Яркий: работа с подогревом;
Выключение: нагрев
Набор индикаторов
On: статус настройки параметров
Описание функции меню:
Идентификатор меню
Функция меню
Диапазон установки
Заводская установка
F1
Значение настройки температуры
-40,0 ~ 99,9 ℃
10,0 ℃
F2
Значение настройки разницы температур
0,3 ~ 10,0 ℃
0,5 ℃
F3
Задержка нажатия
1 ~ 10 мин
3 мин
F4
Температурная коррекция
-10,0 ~ 10,0 ℃
0 ℃

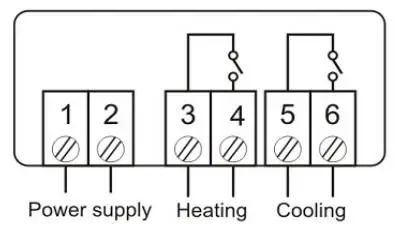

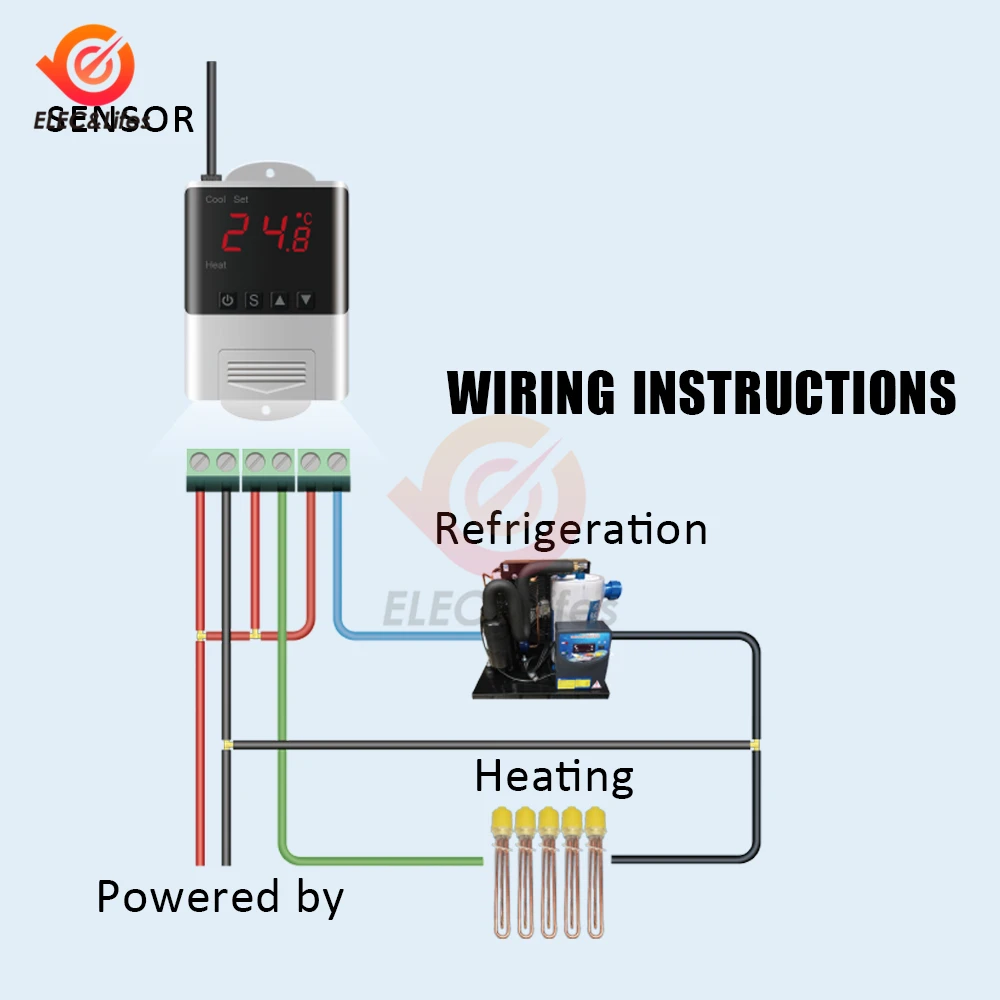

Способ подключения:
![](https://ae01.alicdn.com/kf/H001eadcd3b8e49109ce4fd472825de6dW.jpg_.webp)

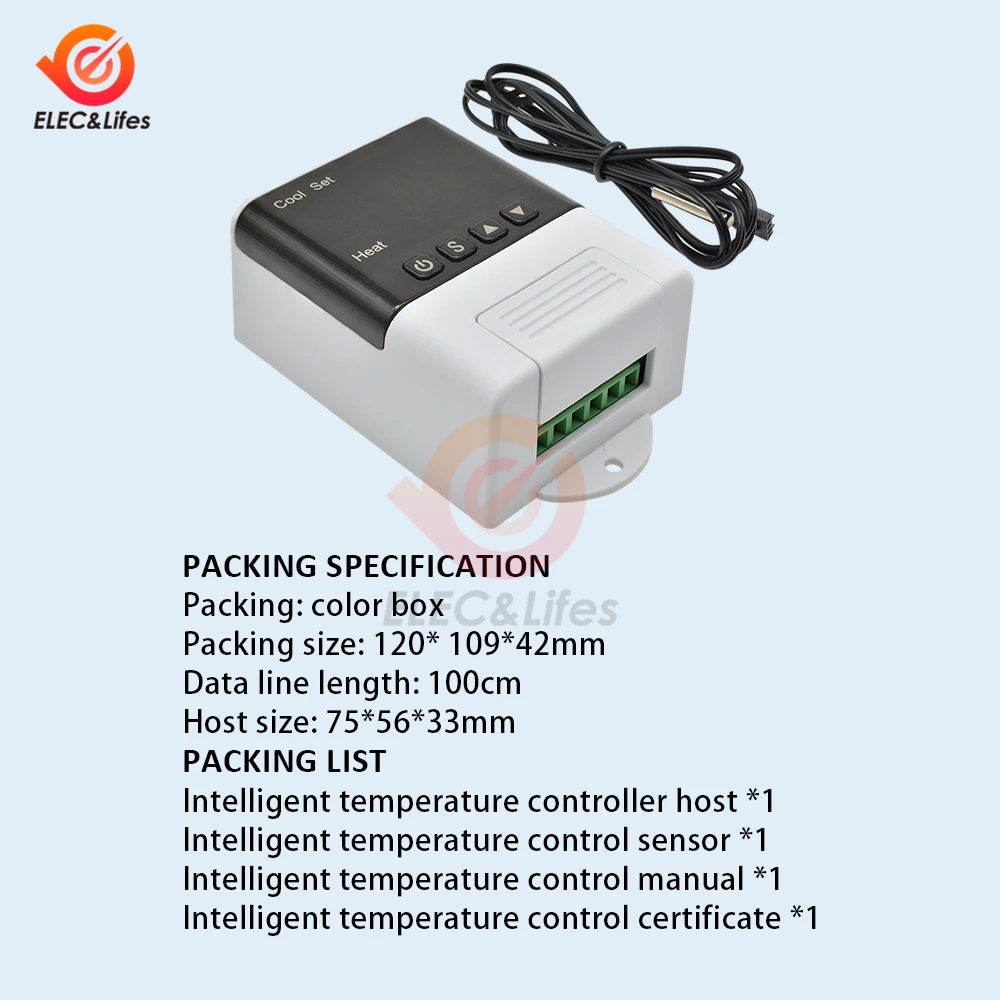

Посылка:
1 x DTC-1200 электронный цифровой дисплей термостат
1 x кабель датчика температуры
Данные системы ремонта
После включения термостата сначала проверьте правильность настроек параметров. При обнаружении ошибки отображается «Er». Нажатие любой кнопки восстановит настройки параметров по умолчанию и будет работать нормально. В это время рекомендуется сбросить параметры.
Системный код, причина и действие
Датчик аварийной сигнализации: когда цикл температурного зонда короткого замыкания или открытия цепи неисправности, термостат запускает режим аварийной сигнализации, закрывает все состояния выполнения, И цифровая трубка отображает «EE». После устранения неисправности нажмите любую клавишу, чтобы вернуться в обычный рабочий режим.
Сигнал тревоги о перегреве: когда измерение температуры превышает Диапазон измерения температуры, термостат запускает режим ограничения перегрева аварийной сигнализации, и все состояния выполнения выключены. Цифровая трубка отображает «HH». Когда температура вернется к нормальному диапазону измерения, нажмите любую клавишу. Вернуться в обычный режим работы.
