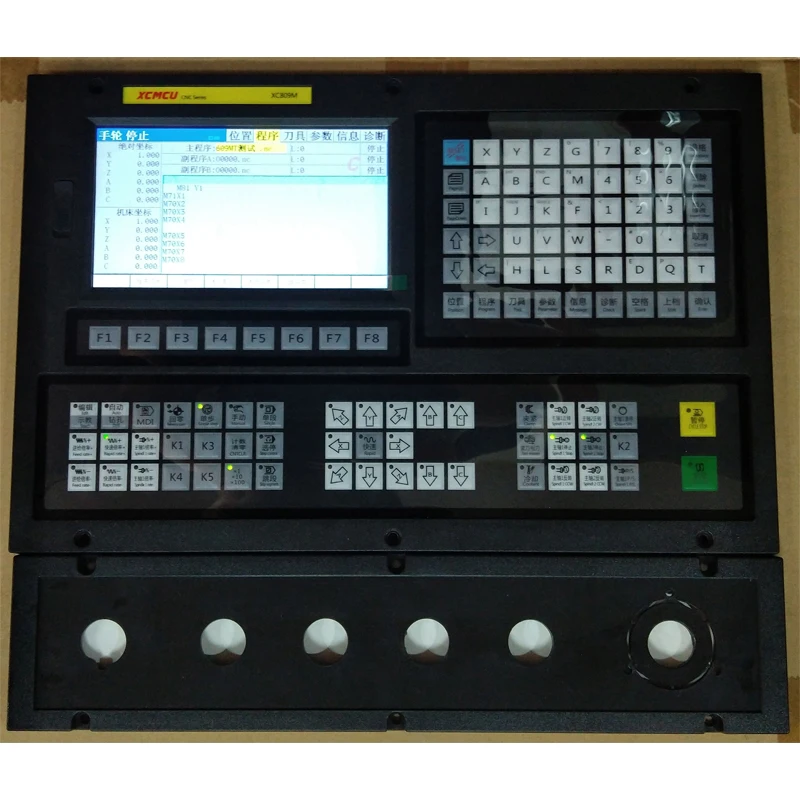

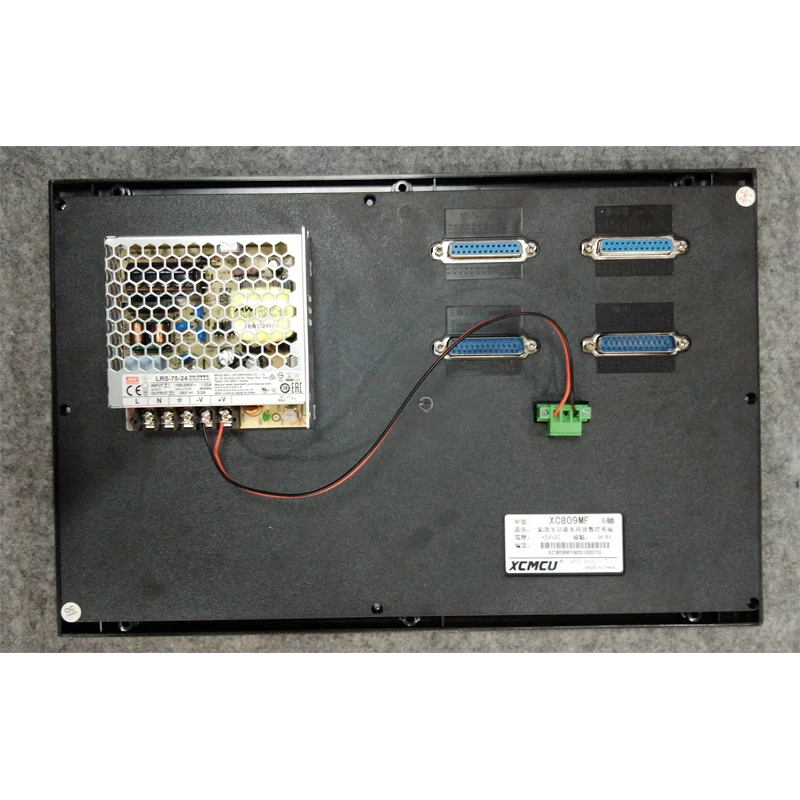

Система управления с ЧПУ XC809M, 1-6 осей, USB, FANUC, Поддержка G-кода

1 x система управления ЧПУ XC809M

1 Расширительная панель (отверстия 5x22 мм, отверстие 1x22 мм/44 мм)

2 параллельных гнездовых разъема

2 параллельных штекерных разъема

1 руководство на английском языке (Мы отправим по электронной почте)

Сравнение XC709D, XC709M, XC809D, XC809M:

Модель

XC709D

XC809D

XC709M

XC809M

Область применения

Используется в гравировальных станках, гравировальных и фрезерных станках, небольших обрабатывающих центрах

Используется для сверления, нарезания резьбы и автоматизированных сверлильных машин.

Алгоритм

Алгоритм обзора сегментов микро-линий

Общий алгоритм

Заготовка

Обработка стандартной заготовки

Обработка нестандартной заготовки

Ручное Программирование

Поддержка

Не поддерживает

Программа экспортируется с компьютера

Поддержка

Поддержка

Особенности:

Технические характеристики:

Основные функции

Количество осей управления

1 ~ 6 оси (X, Y, Z, A, B, C)

Количество оси связи

Полная связь

Журнал инструментов

Поддержка, необходимо отредактировать код журнала

Шпиндель

2 аналоговых шпинделя, где шпиндель 1 может использовать цифровой шпиндель (занимающий цифровую ось)

Контроль шпинделя

Да

Минимальный блок управления

0,001 мм

Максимальное значение команды

± 99999999 × Минимальный блок управления

Быстрая скорость подачи

30000 мм/мин

Быстрое отключение скорости

F0, 25%, 50%, 75%, 100%

Импульсный режим

1: направление + импульс 2: квадратурный импульс (если драйвер поддерживает, рекомендуется, защита от помех сильнее)

Максимальная частота

Можно установить 100 кГц, 200 кГц, 500 кГц. (500 кГц может быть реализован только во всех осях ортогонального режима выхода)

Регулировка скорости подачи

0 ~ 150%

Электронное передаточное число

1 ~ 65535: 1 ~ 65535

Автоматическое ускорение и замедление

Да

Позиционирование

G00 (линейное позиционирование интерполяции)

Интерполяция

Прямая линия (G01), дуга (G02/G03/G12), спиральная интерполяция

Возврат к исходной точке

Автоматический возврат к опорной точке (G28)

ЖК-дисплей

7-дюймовый TFT ЖК-экран с разрешением 800 × 480

Программный ключ MDI

8

Один шаг к

X1, x10, x100

Интерфейс связи

Интерфейс диска U

Интерфейс внешнего маховика

Да

Интерфейс ввода/вывода

24/24 (расширяется до 96/96)

Пауза (секунды)

Да

Квазистоп-состояние

Да

Квазистоп

Да

Проверка хранения

Да

Операция MDI

Да, поддержка многосегментной работы

Сброс

Да

Переключатель

Да

Односегментная работа

Да

Программный переключатель защиты

Да

Функция самодиагностики

Да

Аварийная остановка

Да

Мощность

Однофазный Вход 100 ~ 240 В переменного тока 50/60 а Гц ± 1, выход 24 В постоянного тока А

Система координат

Система координат машины (G53), система координат заготовки (G92, G54 ~ G59), местная система координат (G52), обозначение плоскости системы координат

Автоматическая настройка системы координат

Да

Десятичный точечный ввод

Да

Вспомогательная функция

Вспомогательная функция

Цифры M2, настройка кода M, ручной/MDI/автоматический режим управления вращением шпинделя вперед, обратное вращение, остановка; Управление запуском и остановкой охлаждающей жидкости; Управление запуском и остановкой смазки и т. д.

Функция шпинделя

Функция шпинделя

Двойные шпиндели

Цифровой шпиндель

Поддержка ed с помощью шпинделя 1, занимает одну цифровую ось (ось Z не поддерживает), а скорость вращения более стабильна.

Постукивание

Поддержка

Аналоговый выход шпинделя

Да, двойные шпиндели

Функция ножа

Функция инструмента

Поддержка автоматической смены инструмента, поддержка разделенного центрирующего ножа, 3-точечный центрирующий инструмент

Память компенсации инструмента

-9999,999 ~ 9999,999, 99

Компенсация инструмента

Компенсация длины для каждой оси

Операция редактирования

Функции редактирования

Параметры, диагностический побитовый ввод, редактирование программ, многоблочное выполнение MDI

Емкость памяти

512 М

Количество сохраненных программ

N one

Отображение названия программы

Китайский, английский, цифры, комбинация

Поиск строки программы

Да

Пропустите дополнительный блок

Да

Программный переключатель

Да

Дисплей

Дисплей

Китайский, английский, переключаемый

Время обработки, отображение Количества деталей

Да

Скорость вращения шпинделя, команда M/S

Да

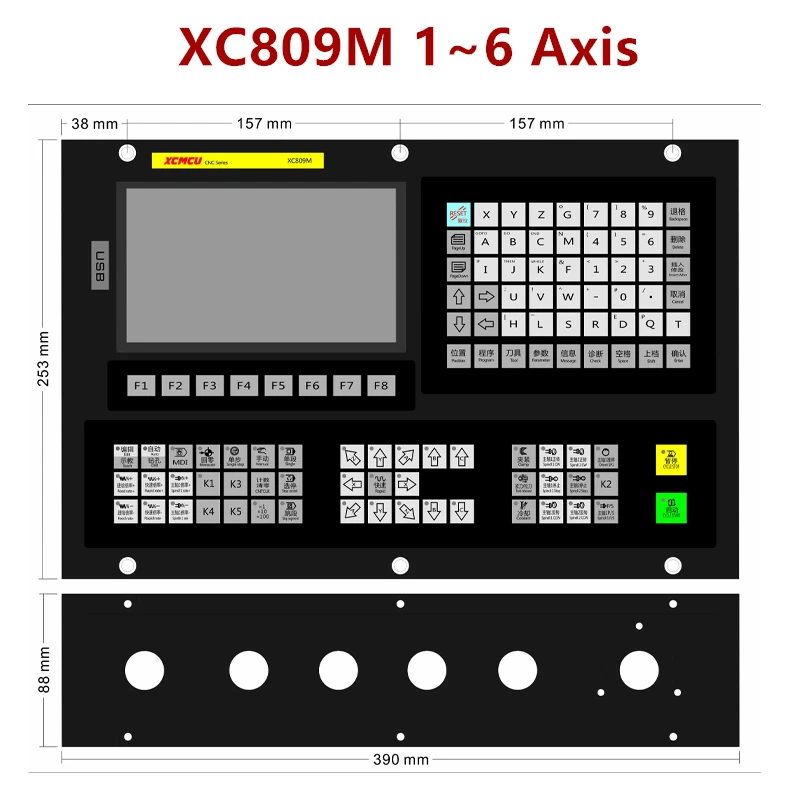

Размеры (мм)

Размеры (высота × ширина × толщина) 390 × 253 × 80

Размер отверстия (высота x ширина)

370 × 228
