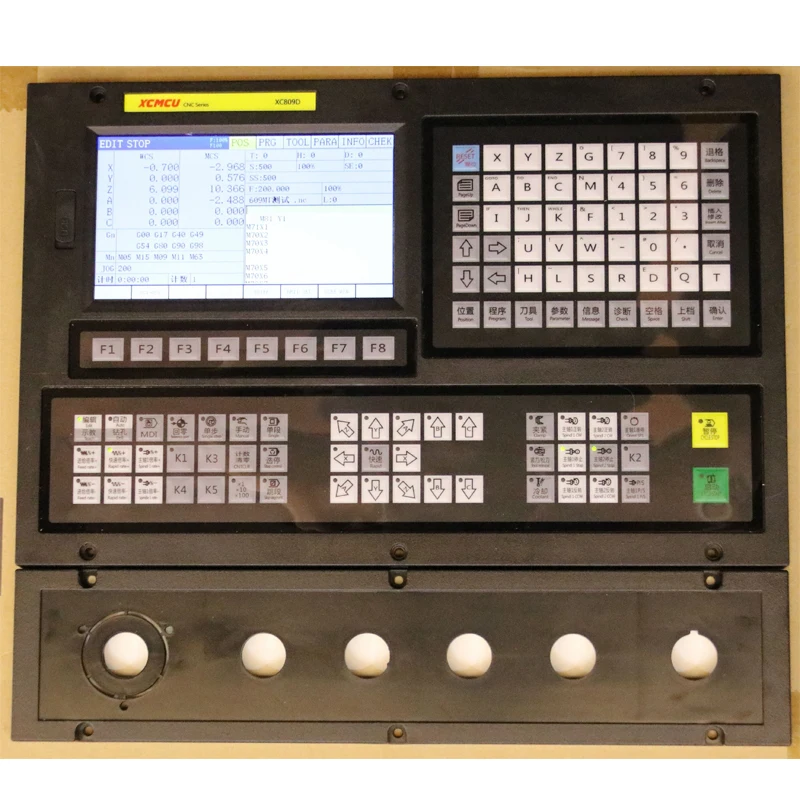

XC809D 3 6 осевой USB-контроль с ЧПУ, система управления, поддержка FANUC G-code, офлайн-фрезерование, сверление, сверление, подача

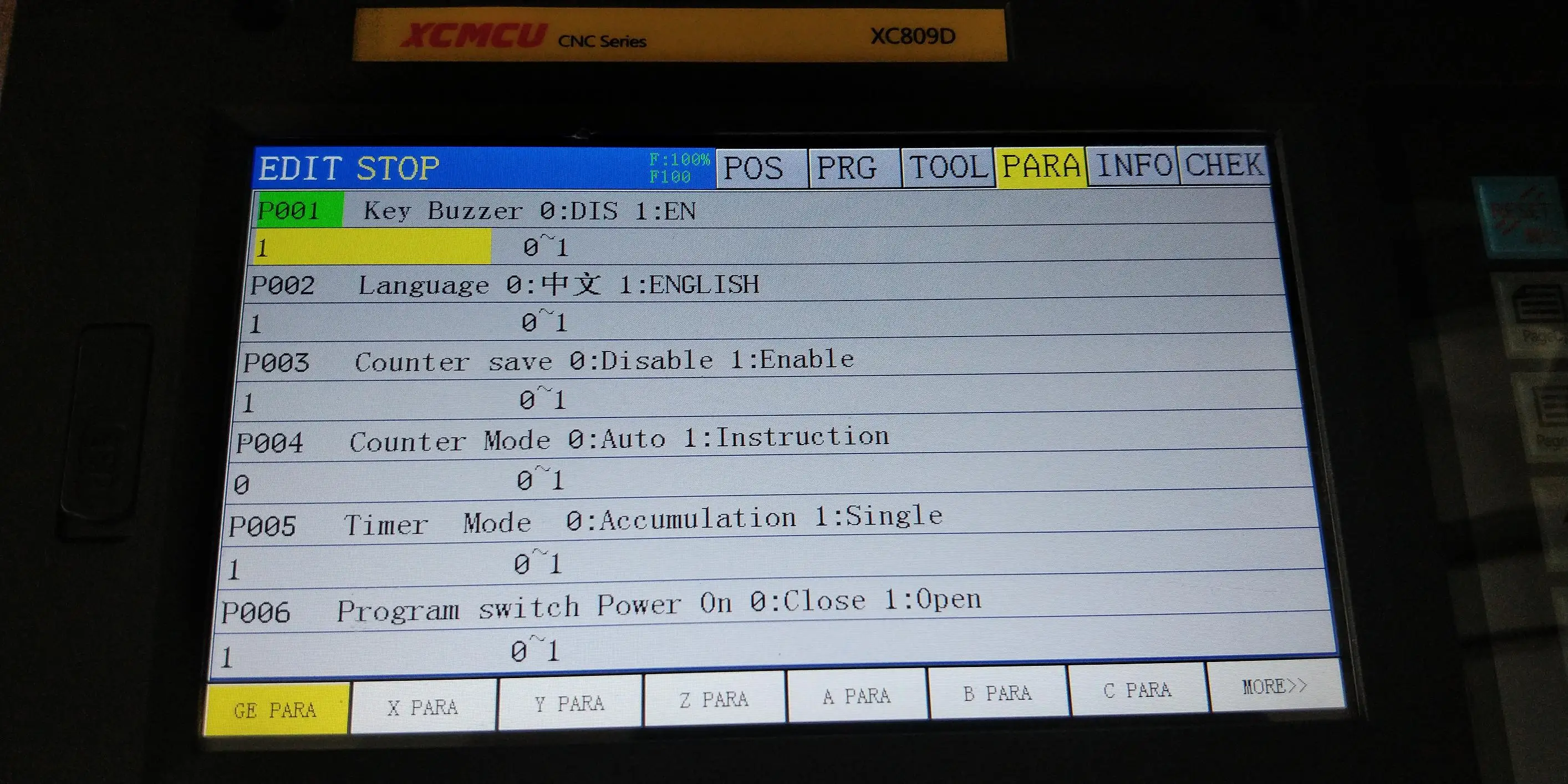

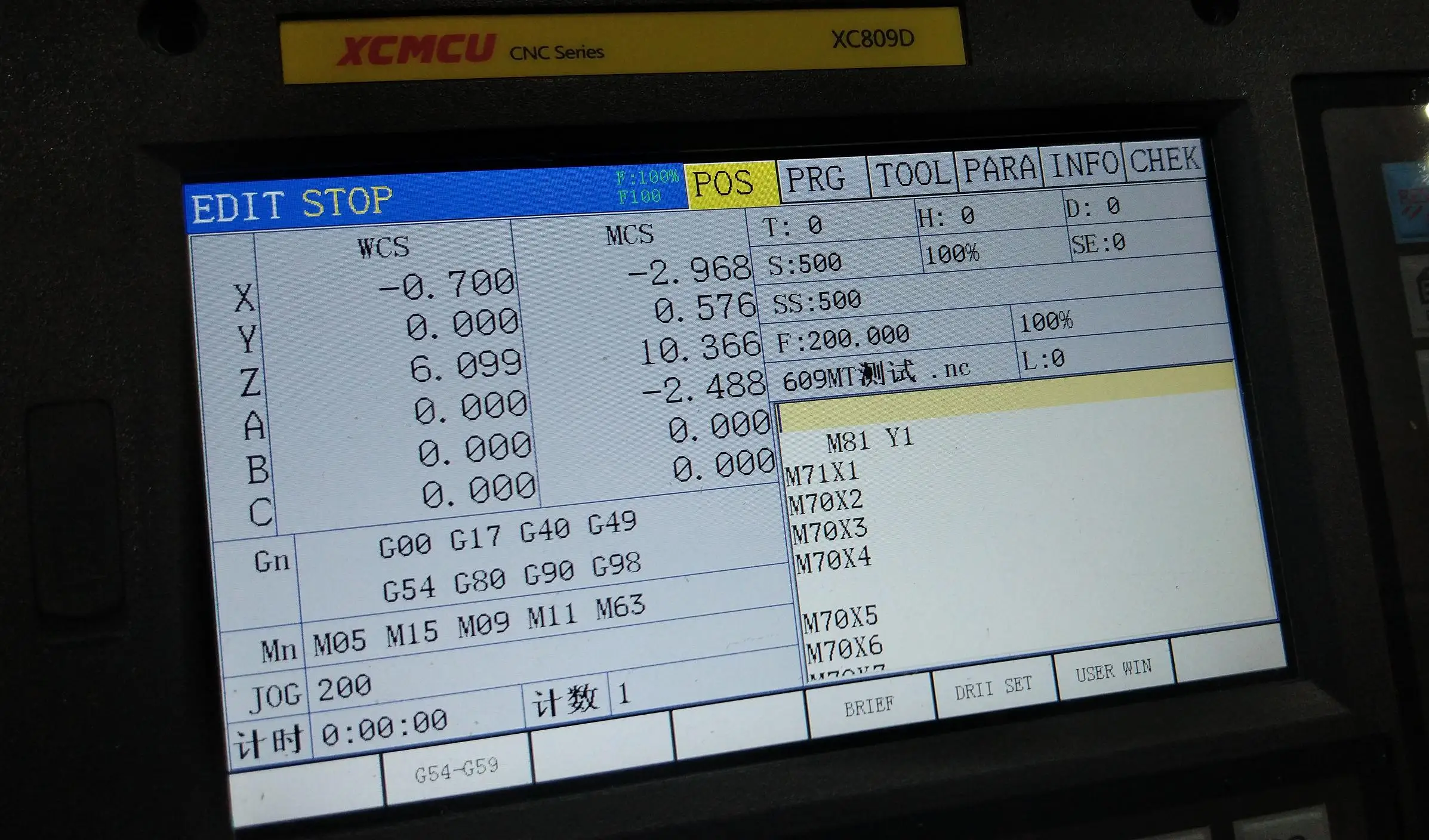

  Исходя из32-битный микропроцессор,Полностью соединенная, 0,001 мм Точность интерполяции, максимальная скорость 30 м/мин, поддержка направления + пульс и пульс квадратуры. 7-дюймовый цветной широкоэкранный ЖК-дисплей,Разрешение 800 × 480, стиль интерфейса Windows. Оснащен 8 мягкими функциональными клавишами, операция проста и удобна в обучении. Предоставляет богатый интерфейс отображения, такой как классификация параметров, журнал сигнализации, диагностика системы и т. д., удобный для отладки и обслуживания. Поддерживает международныеСтандартный г инструкцииИ совместим сFANUCСистема инструкции. 40 видов G-command, поддержка цикла бурения и нарезания резьбы. Часть программы полноэкранного редактирования, Встроенный 512 М массивное пространство программы, может хранить N частей программы. USB интерфейсПоддержкаU-диск для чтения и записи файлов,Резервное копирование данных. Вход 24 точки (расширяемый до 96), выход 24 точки (на заказ). Оператора Язык интерфейса:Китайский, английский, переключаемый. Используется прединтерполяционное ускорение и управление торможением. Поддержка нож инструмент длины компенсации и инструмент для радиуса компенсации. Поддержка пробной обработки ручного колеса для облегчения отладки программы. Поддержка многоуровневого управления, удобное управление устройствами и ограниченная функция блокировки системы. ПоддержкаGG, Mastercam, PowerMill, FeatureCAM, ArtCAM, JDPaint, WentaiИ другие вечерние файлы программного обеспечения G code. Поддержка журнала инструментов для самостоятельного программирования,Гибкое использование различных журналов инструментов.

Основание Функция

Кол-во управление осями

3 ~ 6 осей (X, Y, Z, A, B, C)

Кол-во связь оси

Полная связь

Журнал инструмент:

Поддержка, необходимо отредактировать код журнала

Шпинделя

2 аналоговых шпинделей, где шпиндель 1 может использовать цифровой шпиндель (занимающий цифровую ось)

Шпинделя мониторинга

Да

Минимальный блок команды

0,001 миллиметр

Максимальная команды и соотношение цена/качество

± 99999999 × Минимальный командный блок

Быстрая скорость подачи

30000 миллиметр/мин

Быстрая скорость подачи преимущественную силу

F0, 25%, 50%,75%, 100%

Резка скорость подачи

12000 миллиметр/мин

Импульсном режиме

1: направление + пульс 2: пульс квадратуры (если драйвер поддерживает, рекомендуется, защита от помех сильнее)

Максимальная частота

Можно установить 100 кГц, 200 кГц, 500 кГц. (500 кГц может быть реализован только во всех осях ортогонального режима вывода)

Скорость подачи преимущественную силу

0 ~ 150%

Электронные передаточное число

1 ~ 65535: 1 ~ 65535

Автоматический разгон и торможение

Да

Высокоскоростной Малый линейный сегмент алгоритм

Да

Маховик процесс обработки

Да

Позиционирования

G00 (позиционирование линейной интерполяции)

Интерполяция

Прямая линия (G01), дуга (G02/G03/G12), спиральная интерполяция

Возвращение к контрольная точка

Автоматическое возвращение в точку отсчета (G28)

ЖК-дисплей

7-дюймовая TFT ЖК-дисплей экран, разрешение 800X480

Многодокументный интерфейс программного обеспечения ключи

8

Один шаг, чтобы дать

X1, x10,x100

Интерфейс связи

U диск интерфейс

Внешний маховик интерфейс

Да

I/O Интерфейс

24/24 (расширяемый to96/96)

Пауза (секунд)

Да

Квази-единый статус

Да

Квази-стоп

Да

Для хранения туда и обратно в клетку

Да

Auto MDI Управление

Да, поддержка многосегментной работы.

Сброс

Да

Прыгать переключатель

Да

Одноступенчатый фильтр для работы

Да

Программа защиты переключатель

Да

Само-диагностические функции

Да

Кнопка аварийной остановки

Да

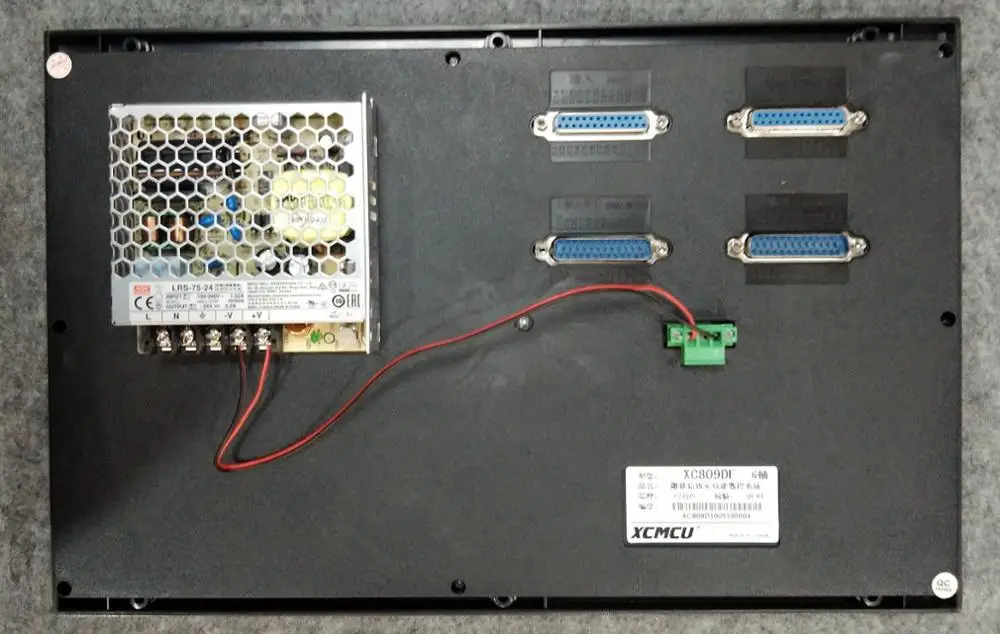

Мощность питания

Однофазный Вход 100 ~ 240 В переменного тока 1.52A 50/60 Гц ± 1, выход 24 В постоянного тока 3.2A

Система координат

Машинная система координат (G53), система координат заготовки (G92, G54 ~ G59), локальная система координат (G52), определение плоскости системы координат

Автоматическая система координат установка

Да

Десятичная система точечный ввод

Да

Вспомогательные функции

Вспомогательная функция

Цифры M2, настройка кода M, ручной/MDI/автоматический режим для управления шпинделем вперед, назад, стоп; Контроль запуска и остановки охлаждающей жидкости и т. д.

Шпинделя Функция

Шпинделя функция

Имитация шпинделя, двойной шпиндель

Цифровой шпинделя

Поддержка ed шпинделя 1, занимает одну цифровую ось (ось Z не поддерживает), и скорость вращения более стабильна.

Нарезание резьбы

Поддержка

Шпиндель с аналоговым выходом

Да, двойной шпиндели

Ножи Функция

Функция инструмента

Поддержка Автоматическая смена инструмента, Поддержка Сплит центровочные нож, 3-точечная центровочные инструмент

Компенсация инструмента памяти

-9999,999 ~ 9999,999, 99

Компенсация инструмента

Инструмент инструмент длины радиус и инструмент для радиуса компенсации

Редактирования Управление

Функции редактирования

Параметры, диагностический бит вход, программа редактирования, MDI мульти выполнение программы

Емкость для хранения

512 М

Количество сохраненных программы

500

Программа отображаемое имя

Китайский, английский, цифры и комбинации

Программа линия поиска

Да

Не используйте дополнительный блок

Да

Программа переключения

Да

Дисплей

Дисплей

Китайский, английский, переключаемый

Время обработки, количество деталей

Да

Скорость вращения шпинделя, команда M/S

Да

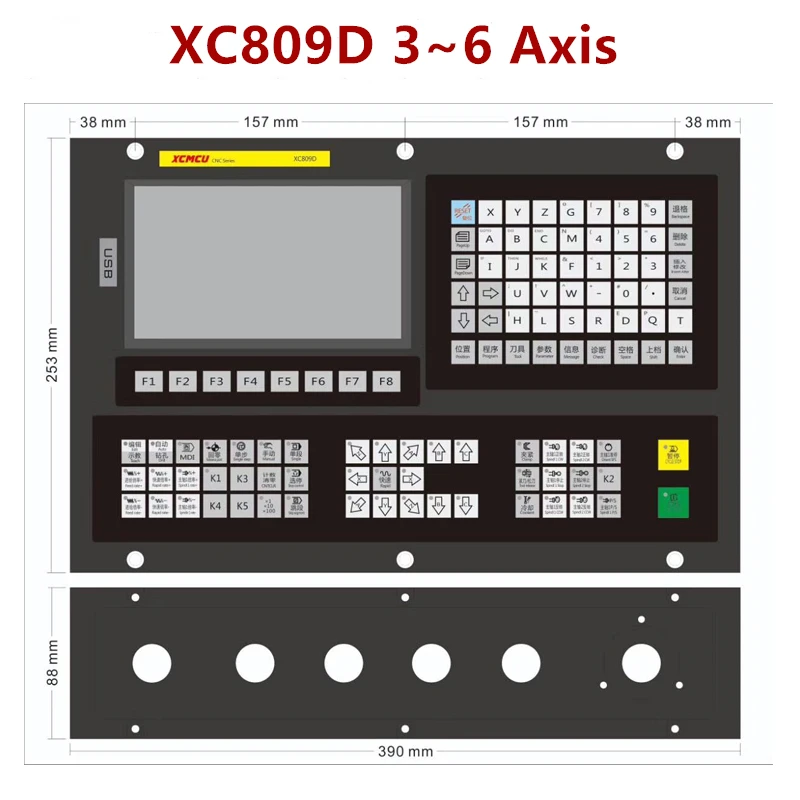

Габариты (мм)

Размеры (высота × ширина × толщина) 390 × 253 × 80

Размер отверстия (высота x ширина)

370 × 228
