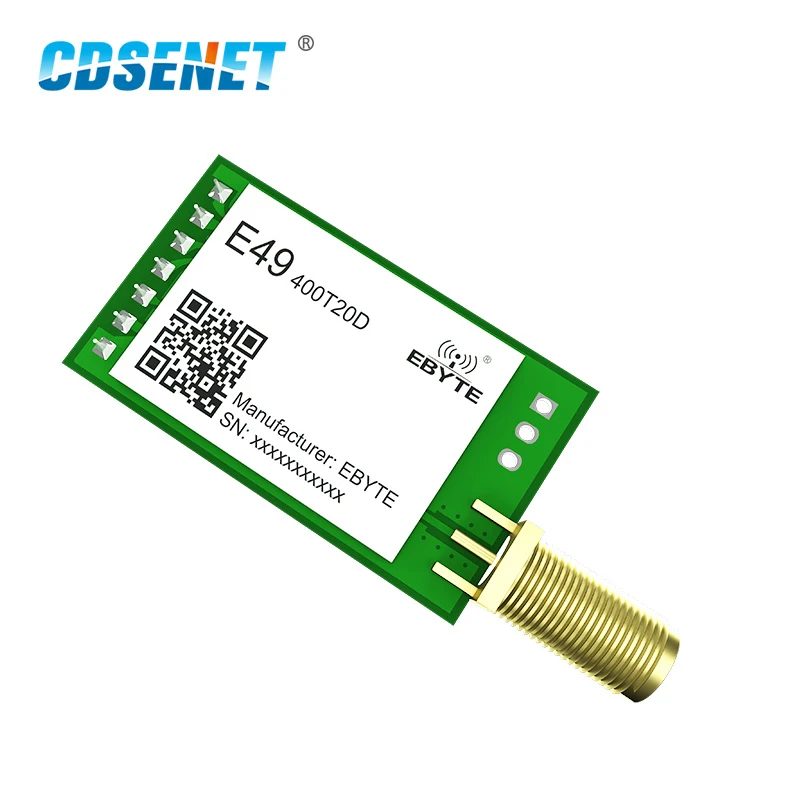

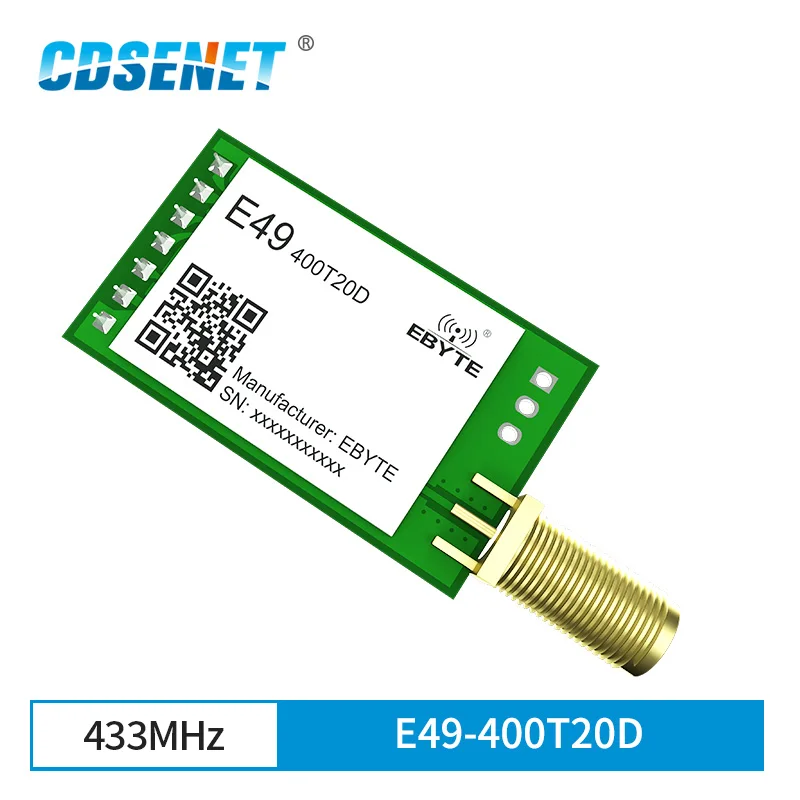

433 МГц 20dBm Беспроводной модуль приемопередатчика GFSK низкая Мощность DIP SMA Интерфейс E49-400T20D UART серийный Порты и разъёмы передатчик и приемник

433 МГц 20dBm беспроводной модуль приемопередатчика GFSK низкая мощность DIP SMA интерфейс E49-400T20D UART последовательный порт передатчик и приемник

Предельные параметры

Основные параметры

Производительность

Примечания

Мин.

Макс.

Источник питания (В)

0

3,3

Напряжение более 5,5 V будет causepermanent повреждение модуля

Блокирующая мощность (дБм)

-

10

Вероятность ожога тонкая, когда модуль используется на коротком расстоянии

Рабочая температура (℃)

-40

80

Операционный параметр

Основные параметры

Производительность

Примечания

Мин.

Тип.

Макс.

Рабочее напряжение (В)

2,3

5

5,5

Уровень связи (V)

3,3

Рабочая температура (℃)

-40

-

80

Промышленный дизайн

Рабочая частота (МГц)

410

433

510

Поддержка ISM band

Ток TX (мА)

75

Мгновенное энергопотребление

Ток RX (мА)

12

Ток сна (μA)

0,7

Программное обеспечение выключено

Максимальная мощность Tx (дБм)

-

-

20,0

Чувствительность приема (дБм)

-116

-117

-117

Воздушный скорость передачи данных 1,2 кбит/с

Скорость передачи данных по воздуху (bps)

1,2 k

2,4 k

200k

Контролируется с помощью программирования пользователя

Основной параметр

Описание

Примечания

Расстояние для справки

2,5 км

Тесты состояние: четкий и открытой местности, коэффициент усиления антенны: 5dBi, антенна, высота: 2,5 м, скорость передачи данных: 1,2 кбит/с

Sub-пакет

54 байта

Максимальная емкость одной посылка автоматически упаковывается после превышения.

Буфер

500 байт

Модуляция

GFSK

Интерфейс связи

UART

Посылка

DIP

Соединитель

2,54 мм штыревой разъём

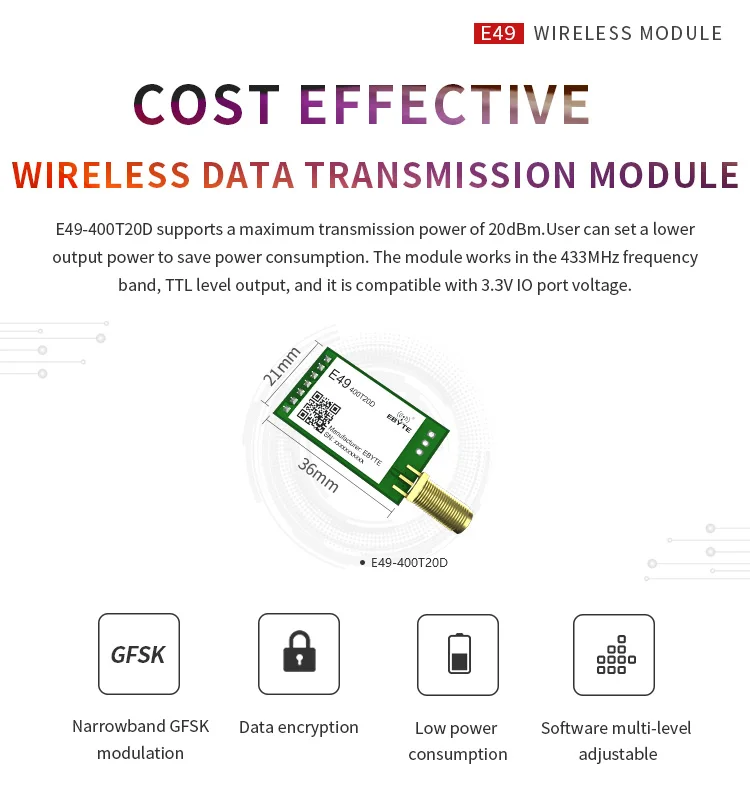

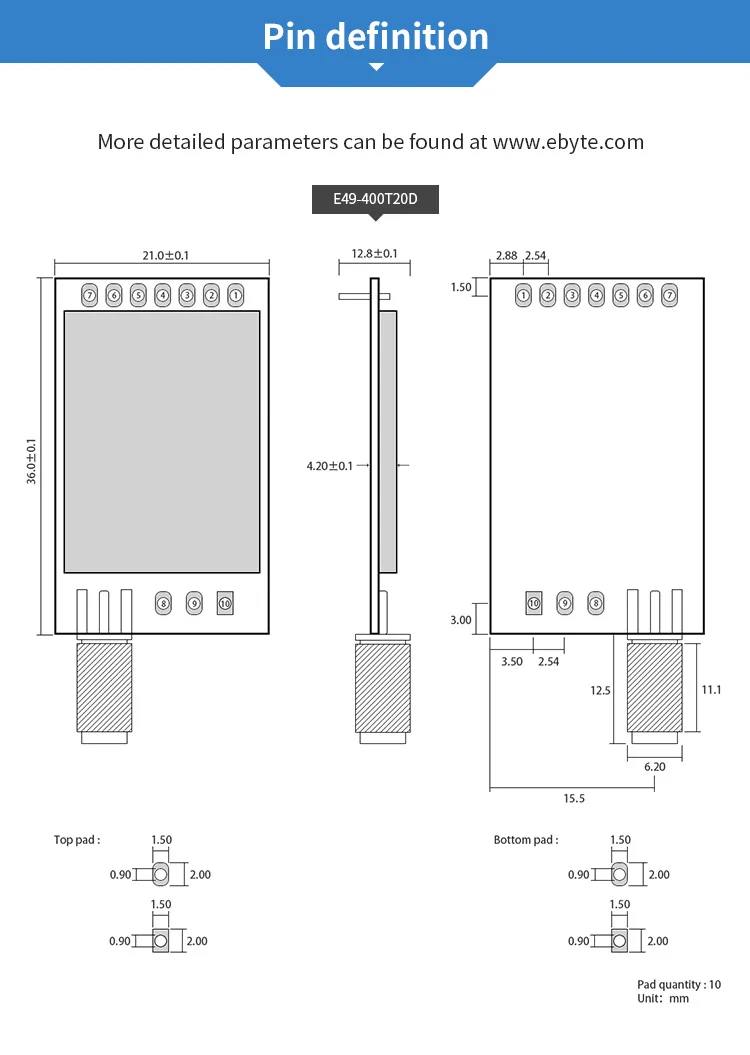

Размеры

36*21 мм

Антенна

SMA

Сопротивление 50 Ом
