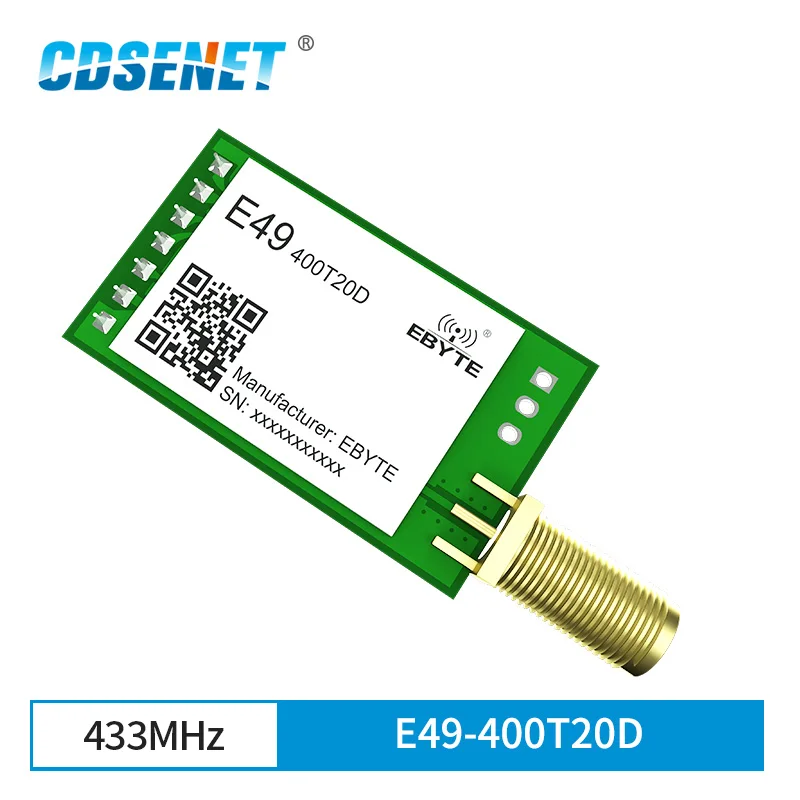

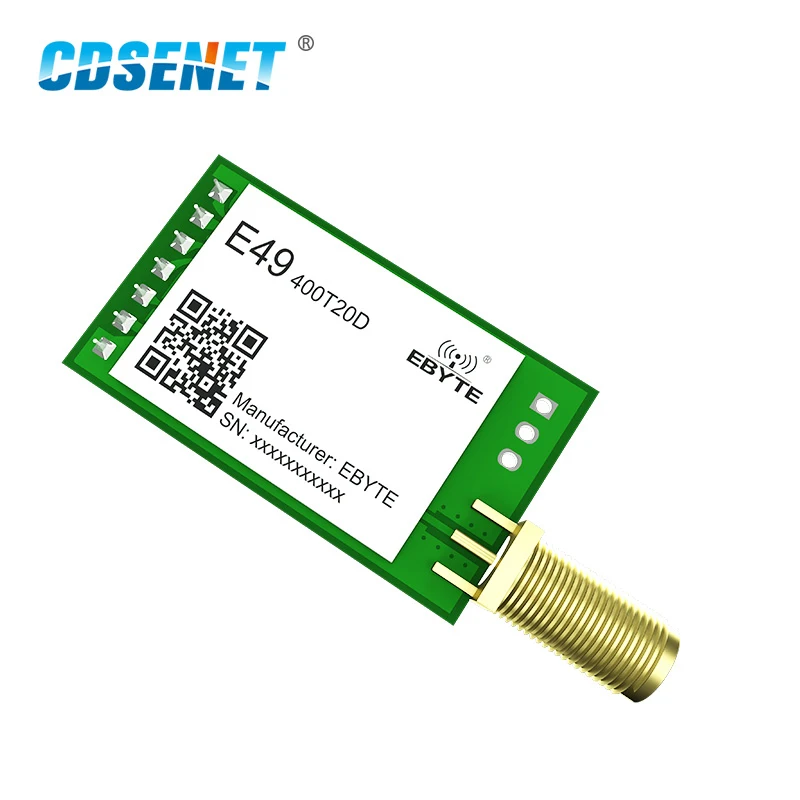

433 МГц UART беспроводной модуль приемопередатчика CDSENET E49-400T20D 20 дБм низкая мощность беспроводной передачи данных приемник передатчика

[Введение] :E49-400T20D-это сверхэкономичный беспроводной модуль, разработанный компанией Chengdu Ebyte. Есть 4 режима работы. Каждый режим передачи имеет свои особенности и может быть применен к различным сценариям применения. E49-400T20D идеально подходит для промышленного применения.

Предельные параметры

Основные параметры

Производительность

Примечания

Мин.

Макс.

Источник питания (В)

0

3,3

Напряжение более 5,5 V будет causepermanent повреждение модуля

Блокирующая мощность (дБм)

-

10

Вероятность ожога тонкая, когда модуль используется на коротком расстоянии

Рабочая температура (℃)

-40

80

Операционный параметр

Основные параметры

Производительность

Примечания

Мин.

Тип.

Макс.

Рабочее напряжение (В)

2,6

5

5,5

Уровень связи (V)

3,3

Рабочая температура (℃)

-40

-

80

Промышленный дизайн

Рабочая частота (МГц)

410

433

510

Поддержка ISM band

Ток TX (мА)

75

Мгновенное энергопотребление

Ток RX (мА)

12

Ток сна (μA)

0,7

Программное обеспечение выключено

Максимальная мощность Tx (дБм)

-

-

20,0

Чувствительность приема (дБм)

-116

-117

-117

Воздушный скорость передачи данных 1,2 кбит/с

Скорость передачи данных по воздуху (bps)

1,2 k

2,4 k

200k

Контролируется с помощью программирования пользователя

Основной параметр

Описание

Примечания

Расстояние для справки

2,5 км

Тесты состояние: четкий и открытой местности, коэффициент усиления антенны: 5dBi, антенна, высота: 2,5 м, скорость передачи данных: 1,2 кбит/с

Sub-пакет

54 байта

Максимальная емкость одной посылка автоматически упаковывается после превышения.

Буфер

500 байт

Модуляция

GFSK

Интерфейс связи

UART

Посылка

DIP

Соединитель

2,54 мм штыревой разъём

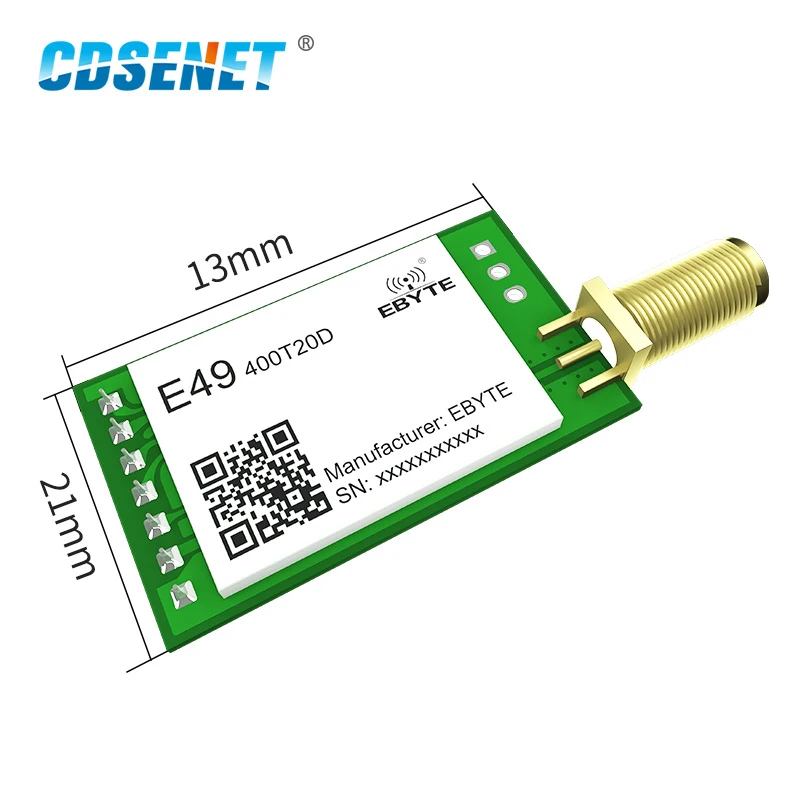

Размеры

36*21 мм

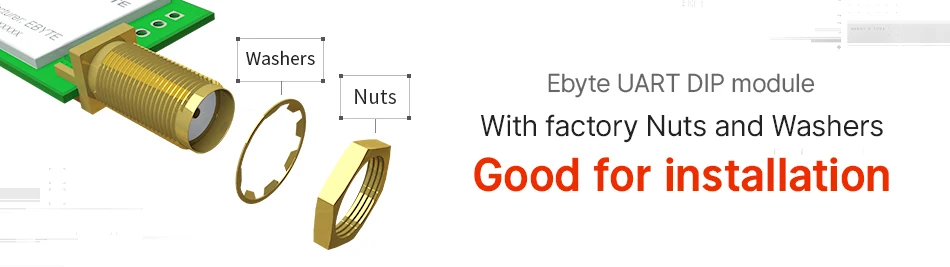

Антенна

SMA

Сопротивление 50 Ом
