Диагностический инструмент OBD2, диагностический инструмент UPA USB V1.3 ECU Чип Tunning OBD UPA ECU Программатор 2020 новейший UPA USB с полным адаптером eeprom

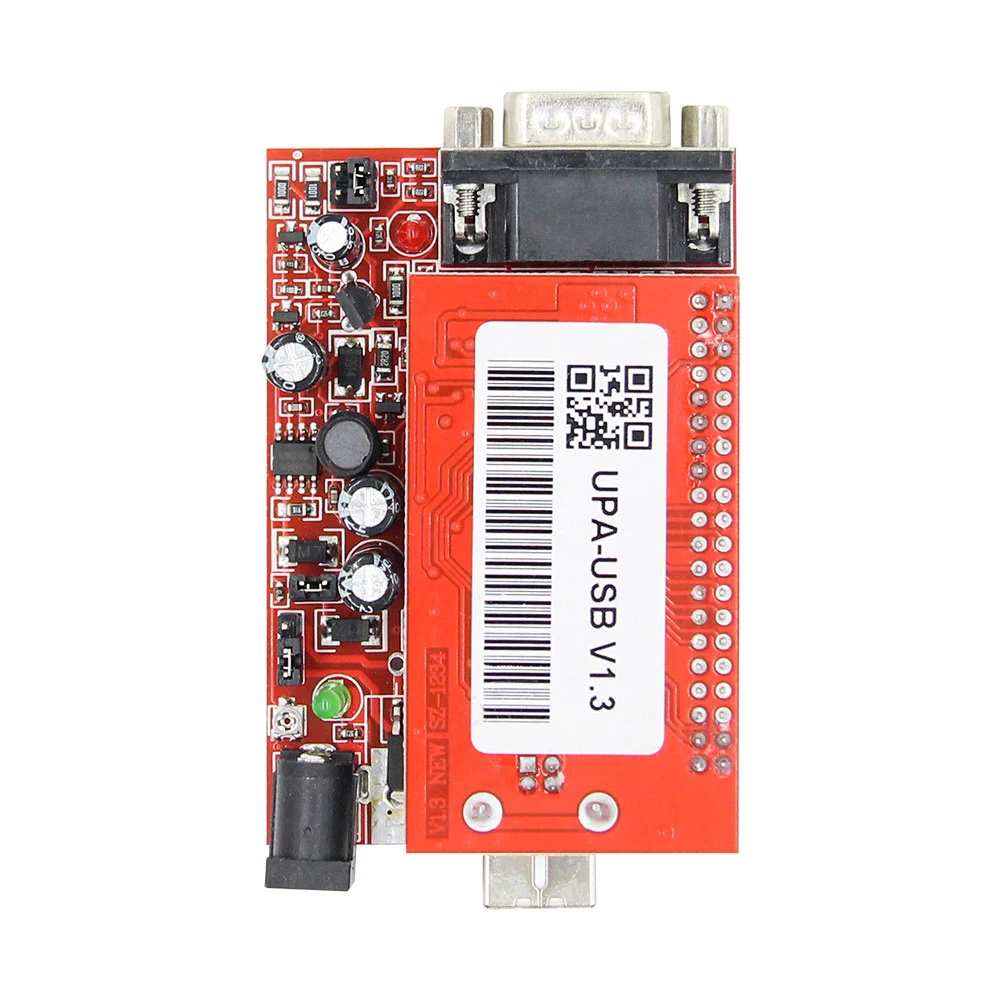

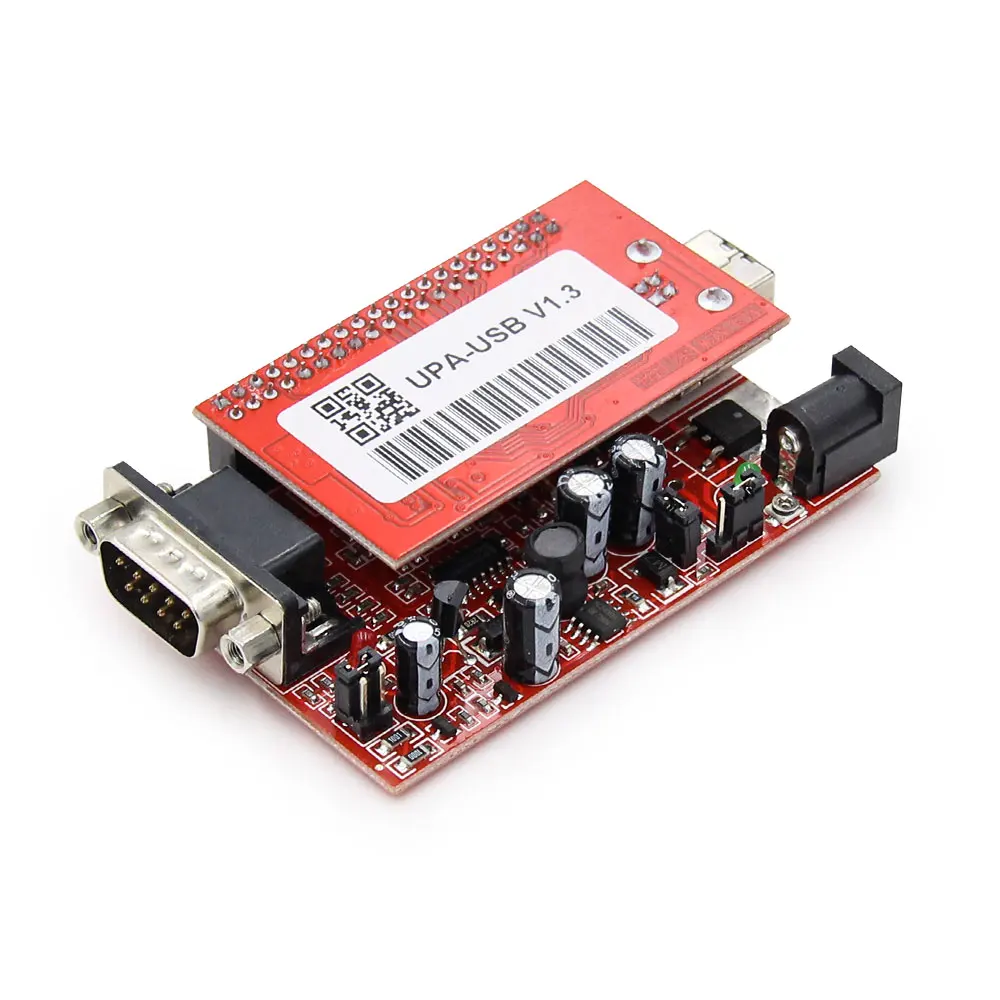

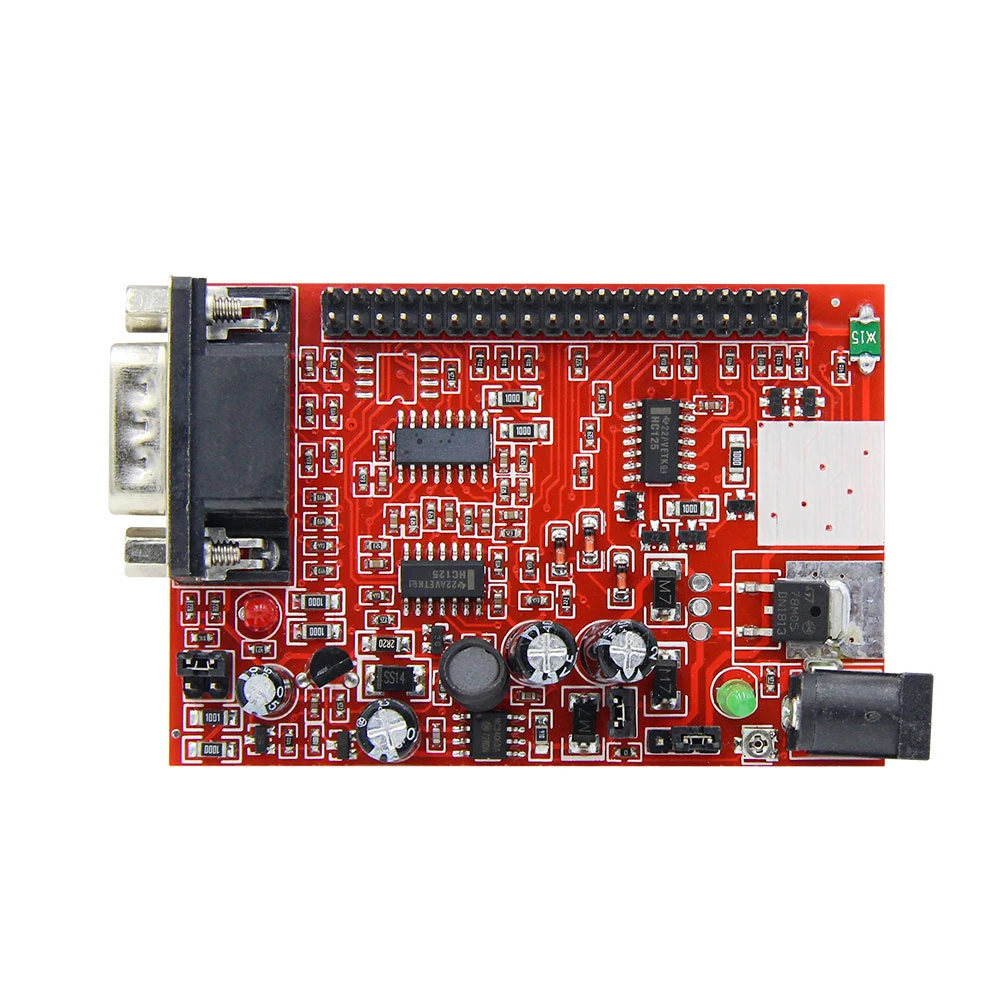

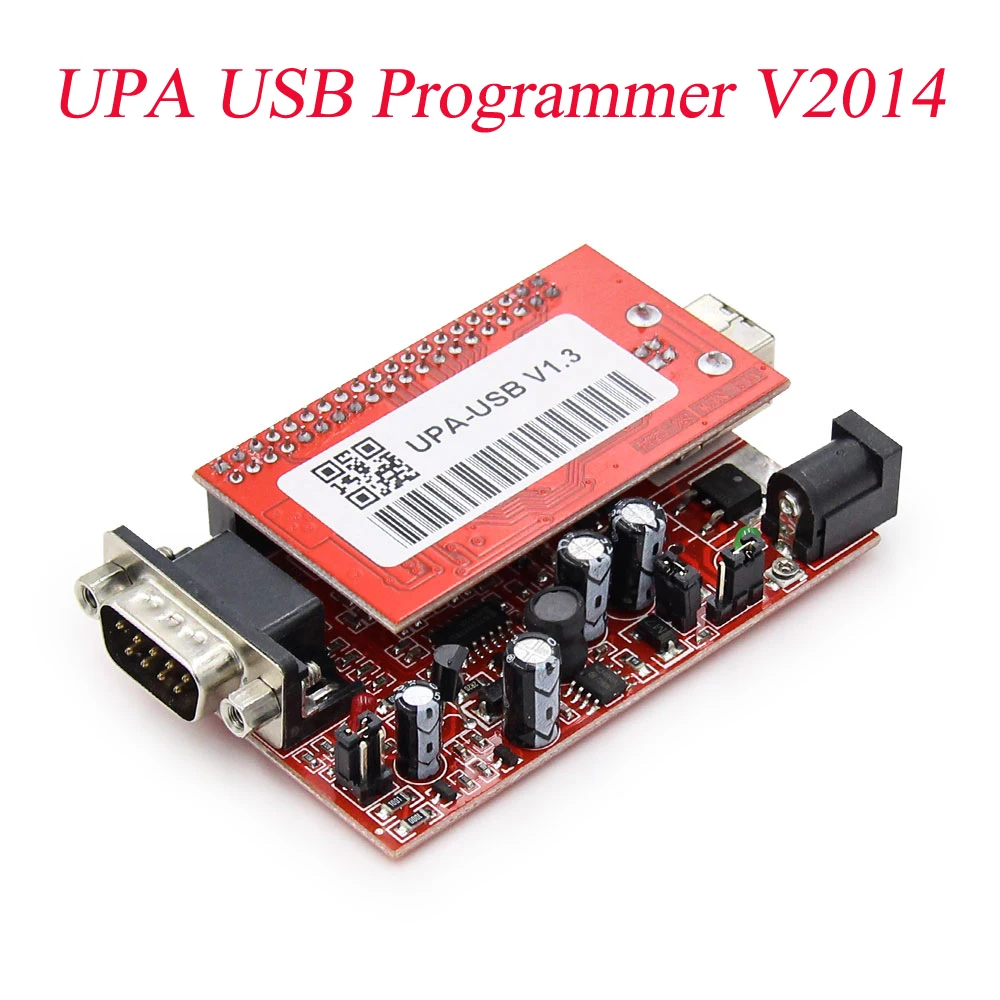

Дисплей на UPA-USB основного устройства

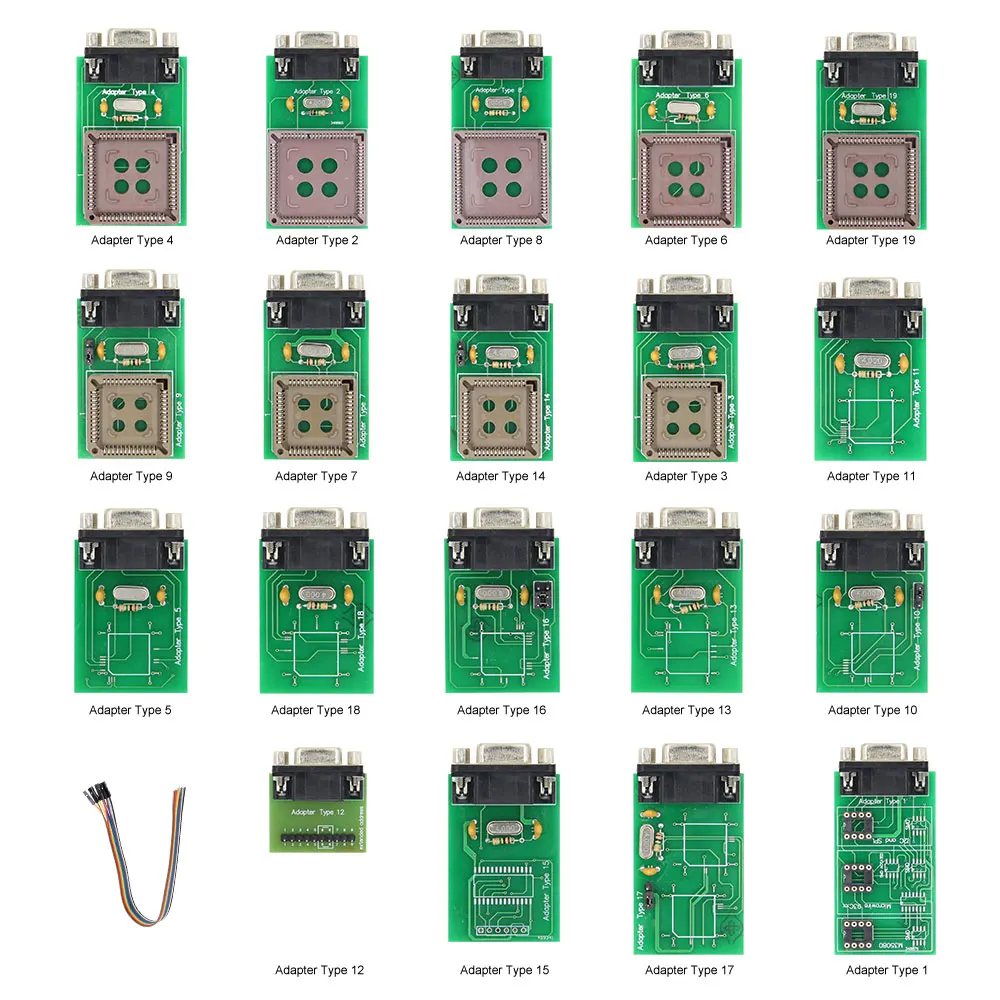

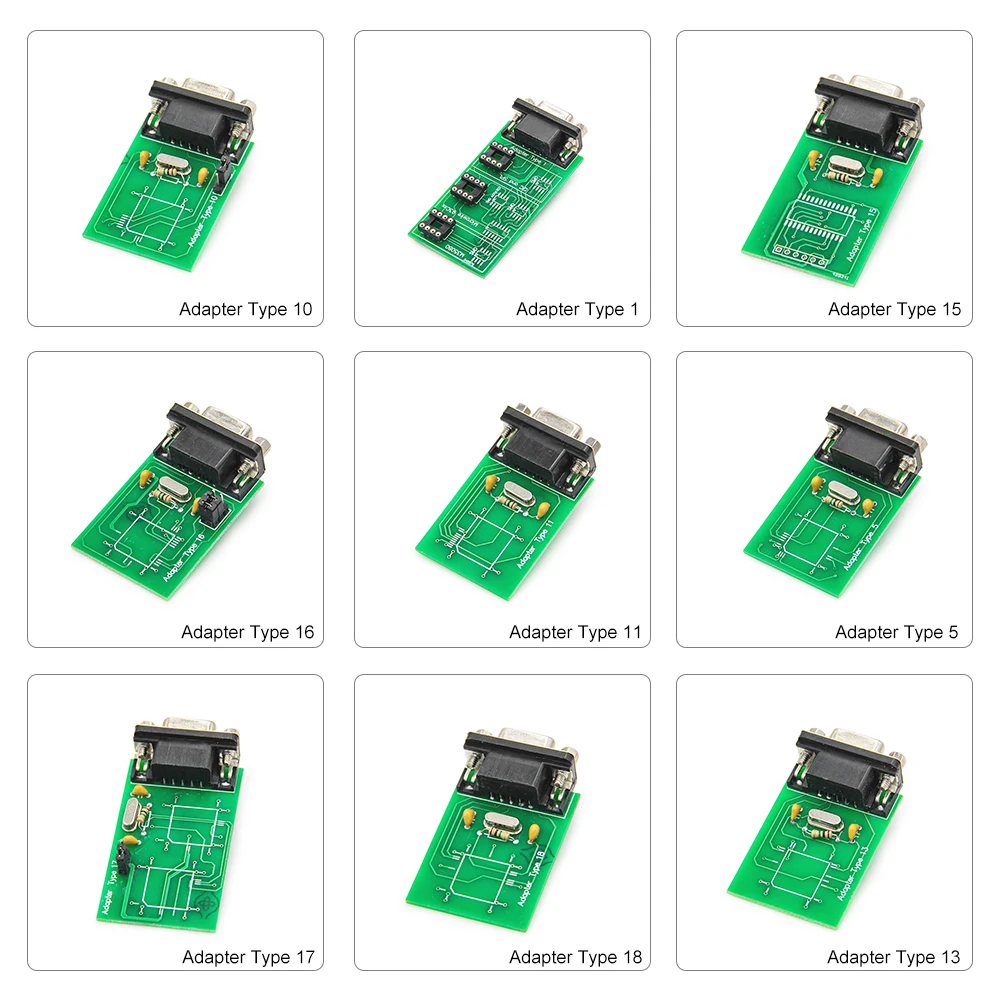

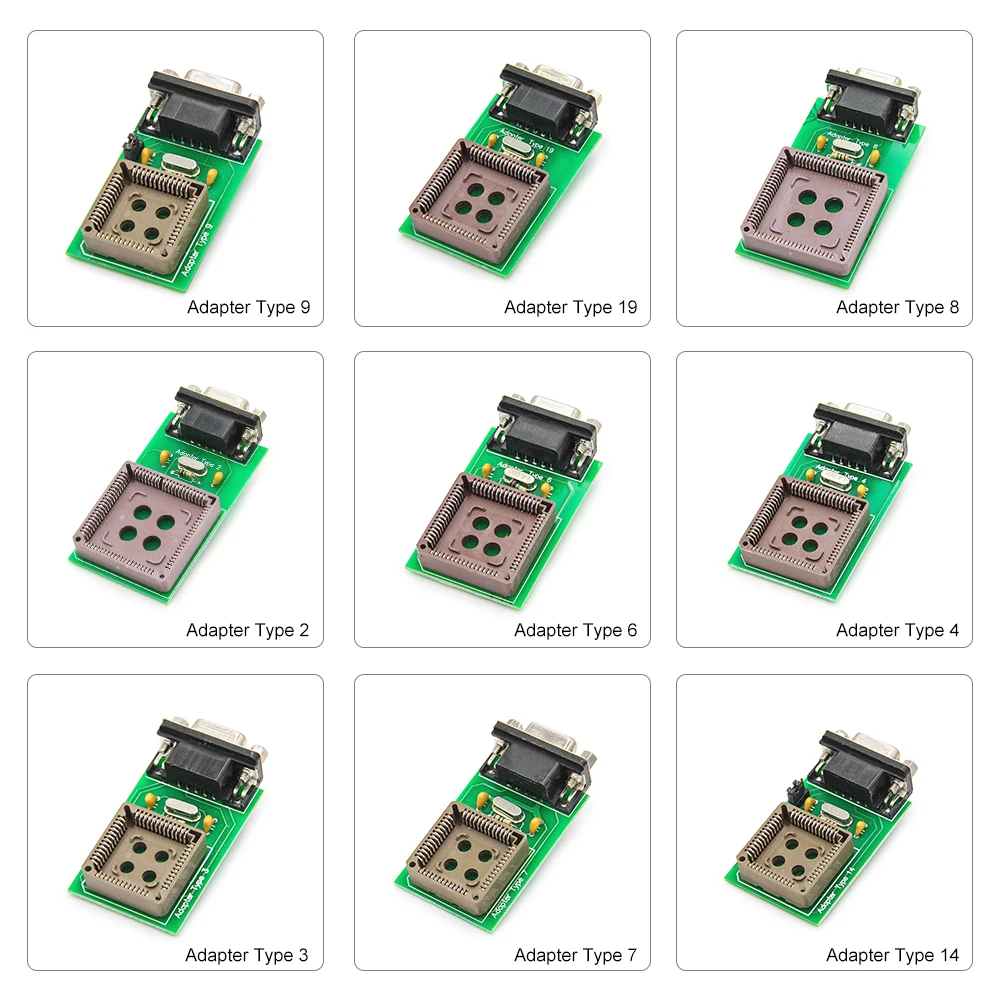

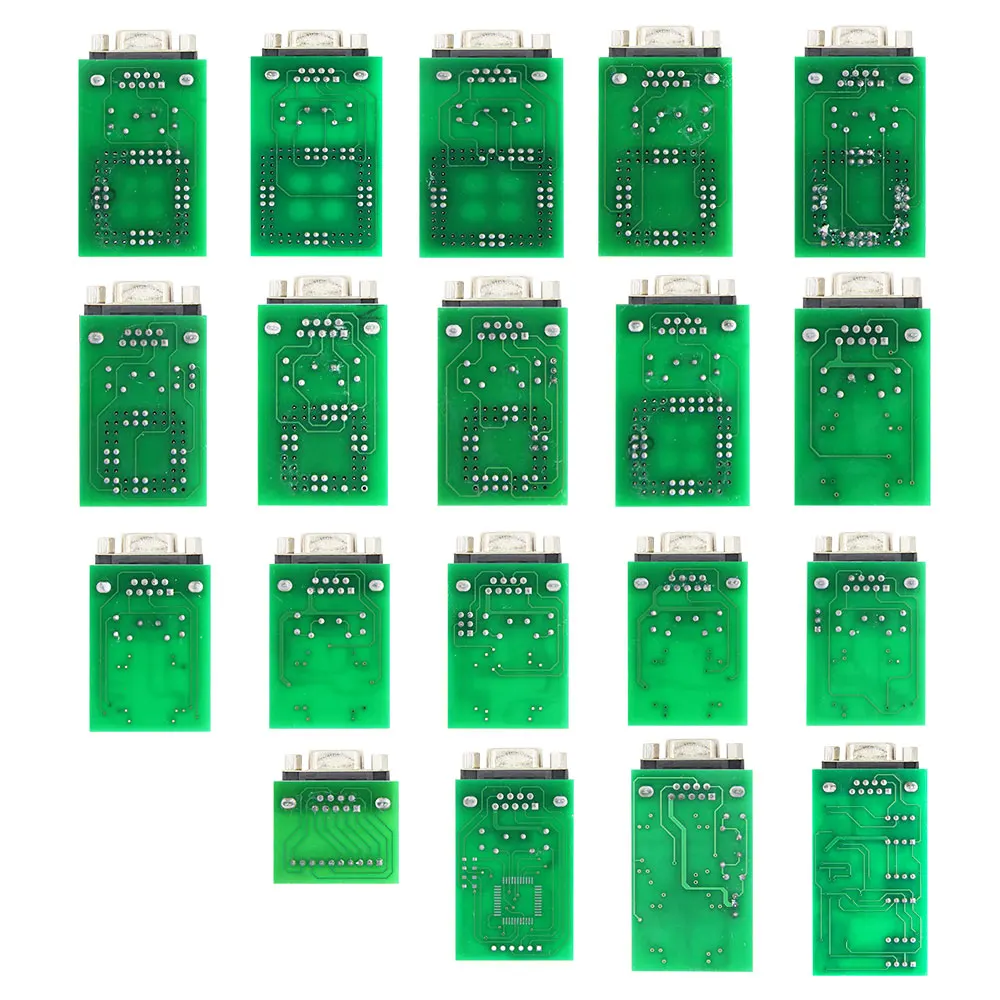

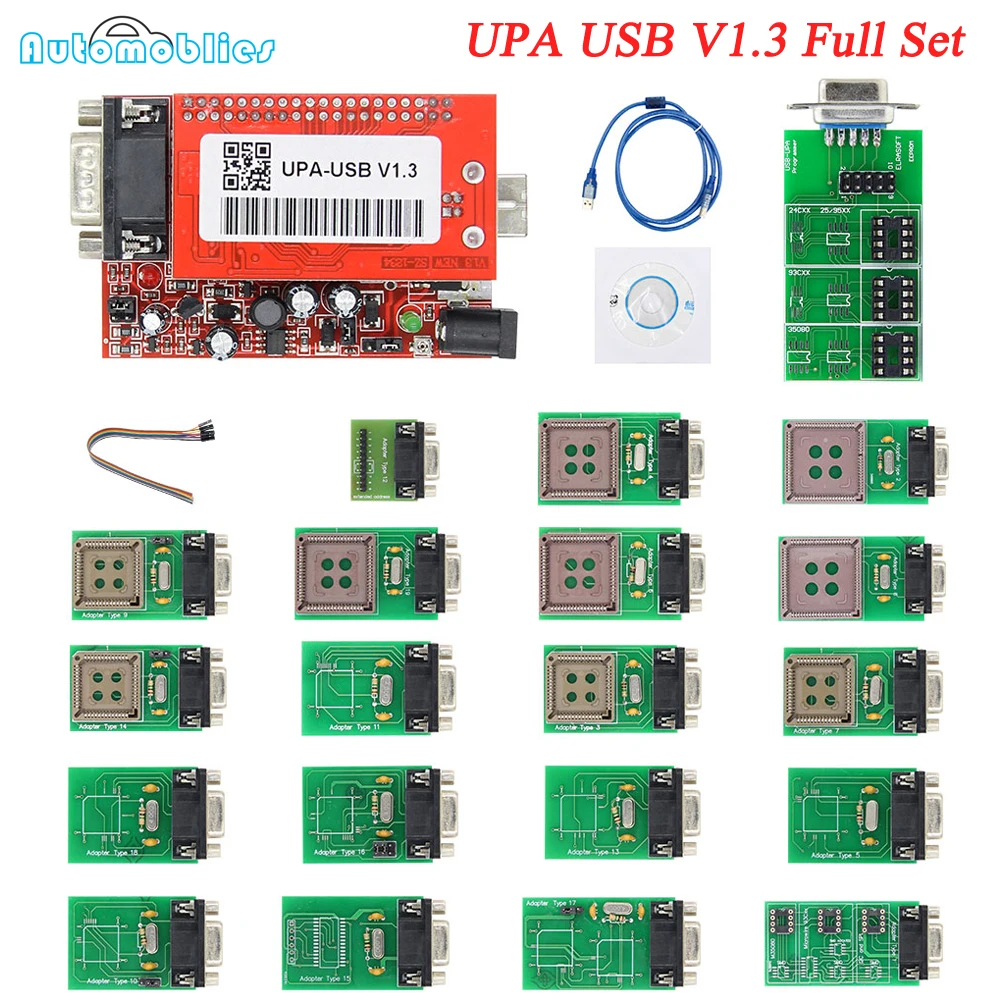

Дисплей на полных адаптерах для UPA USB программатора

UPA-USB программатор устройства V1.3 обновленная информация:

Файла MC9S12HY64/HA32 поддержкаПоддержка последовательной флэш-памяти: A25L512/010/020/040/080/016/032, SST25VF512A/010A/020B/040B/080B/016B/032B, s25FL004A/008A/016A/032A/064AДобавлены поддержка 24C1024, 24C1025Добавлены объемные стираемые данные памяти в фотографии 16F913-7/946, 12F629/675Файла сценарий функция GetPageДобавлен скрипт функции AutoBaudRateDevice (только устройства hc08)Добавлена функция сценария GetProgrammerFrameChildCtrl (string: string): TControlДобавлены скрипт функции EnablePicMemoryAreas ( AProgram, AID, AConfig, ACalibration, AEEPROM: boolean ): boolean;Исправлена ошибка с функциями script ProgramDevice, ReadDevice... При использовании с фотоИсправлена ошибка с функцией SetHC08SecurityBytes (SecBytes: string)Исправлена ошибка при чтении 68hc11, если осциллятор не настроен на автоматическийОбновленный пример сценария файловПрограммное обеспечение подписано в цифровой формеUsb-драйвер upausb.sys с цифровой подписьюEEpromsПросто подключите материнскую плату к программатору UPA напрямую или с помощью удлинительного кабеля DB9 (1:1). Вставьте правильный ключ config в слот материнской платы и начните Программирование с помощью ZIF или SOIC Socket. Вы также можете использовать входящий в комплект DIL to 10pin плоский ленточный коннектор, поместить его в гнездо ZIF и подключить SOIC клип или зажимы для использования ISP.MCUВыберите адаптер, который вы хотите использовать, подключите плоский кабель к адаптеру (PIN1 всегда указан, как на кабеле, так и на адаптере) А также к 10pin разъему ISP основной платы. Выберите источник питания VCC перемычкой на материнской плате рядом с разъемом ISP (on = цель, поставляемая из UPA, off = цель получена самостоятельно). Вставьте адаптер над спаянным MCU PLCC на целевой печатной плате. (Без пайки, без распиновочного обзора, без подсчета штифтов, экономит много времени и хлопот и позволит вам сделать свою работу быстрее, точно и проще)Как только ваша мастерская будет оборудована нашим набором адаптеров, у вас будет совершенно новый опыт UPA.STMicroelectronics ST62:ST6240, ST6245, ST6249NSC CR16 : CR16HCS5(9), CR16MCS5(9), CR16MES5(9), CR16MFS5(9), CR16MCT5/9, CR16HCT5/9HC05 : MC68HC05B6, MC68HC05B8, MC68HC05B16, MC68HC705B16, MC68HC05B32, MC68HC05E6, MC68HC705E6, MC68HC05H12, MC68HC05L28, MC68HC05P3,MC68HC705P3: MC68HC05X16, MC68HC05X32HC08:MC68HC08AS20, MC68HC08AS32, MC68HC08AS60, MC68HC08AZ32, MC68HC(9)08AZ32A, MC68HC908AZ60, MC68HC908AZ60AHC11: MC68HC11A1, MC68HC11A8, MC68HC11E9, MC68HC11EA9, MC68HC11E20, MC68HC11F1, MC68HC11K4, MC68HC11KA2, MC68HC11KA4, MC68HC11KG4, MC68HC11KS2, MC68HC11KS8, MC68HC11L6, MC68HC11P2, MC68HC11PA8, MC68HC11PH8HC12:MC68HC912B32, MC68HC912BE32, MC68HC912D60, MC68HC912D60A, MC68HC912DC128A, MC68HC912DG128, MC68HC912DG128AHCS12: MC9S12D64, MC9S12A128, MC9S12DG128, MC9S12DG256, MC9S12H128, MC9S12H256Atmel 8051 Архитектура: AT89S51, AT89S52, AT89S53, AT89S8252, AT89S8253Atmel AVR 8-разрядные опасности: AT90S1200, AT90S2313, AT90S2323, AT90S2333, AT90S2343, AT90S4433, AT90S4434, AT90S8515, AT90S8535, ATmega8, ATmega16, ATmega161, ATmega162, ATmega163, ATmega323, ATmega64, ATmega103, ATmega128, ATtiny12, ATtiny15, ATtiny2313Микрочип PIC12: PIC12F508, PIC12F509, PIC12F629, PIC12F675Микрочип PIC16: PIC16F627(A), PIC16F628(A), PIC16F648A, PIC16F72, PIC16F73, PIC16F74, PIC16F76, PIC16F77, PIC16F818, PIC16F819, PIC16F83, PIC16F84(A), PIC16F870, PIC16F871, PIC16F872, PIC16F873(A), PIC16F874(A), PIC16F876(A), PIC16F877(A)EEPROMs iec: 24C01, 24C02, 24C04, 24C08, 24C16, 24C32, 24C64, 24C65, 24C128, 24C256, 24C512, 85C72, 85C82, 85C92, BAW574252, GRM-003, GRM-004, GRM-005, KKZ-06F, MCM2814, PCA8581, PCF8581, PCF8582, PCF8594, PCF8598, PCF85102, PCF85116, SDA2516, SDA2526, SDA2546, X24C00, X24C01EEPROMs Microwire: 7002, 93C06, 93C14, 93C46, 93C56, 93C57, 93C66, 93C76, 93C86, 93S46, 93S56, 93S66, GRN-001, GRO-002, KKZ-01, S220, S2914, ST61907, XLS93C46EEPROMs SPI:M35080, 25C010, 25C020, 25C040, 25C080, 25C128, 25C160, 25C256, 25C320, 25C640, M25P05, M25P10, M25P20, M25P40, M25P80, ST95010, ST95020, ST95040, ST95080, ST95160, ST95320, ST95640, ST95P02, ST95P04, ST95P08, X5043, X5045EEPROMs Разное: CXK1011, CXK1012, CXK1013, M6M80011, M6M80021, M6M80041, SDE2506, TC89101, TC89102EEPROM только в том случае,.. UDP780828A uDP780948 uDP780949 uDP780973 uDP780974TMS...TMS370CX02 TMS370CX32 TMS370CX36 TMS370CX42 TMS370CX56 TMS370CX56 TMS370CX56 78K0/HC912TMS370CX58 TMS370CX58 78K0/HC912 TMS375C006

Новые Полные Адаптеры для всех UPA USB программистов, он может быть доступен почти для UPA программиста.

Поддерживаемые языки: английскийОписание адаптера программиста UPA:STMicroelectronics ST62: ST6240, ST6245, ST6249

Адаптер Тип 1 на eeprom IA2C, SPI, Microware e M35080Адаптер Type2 MC68HC11P2 + MC68HC11PH8-PLCC84Адаптер Type3 MC68HC08AS-PLCC52Адаптер Type4 MC68HC11KA2 / 4 + MC68HC11KS-PLCC68Адаптер Type5 MC68HC (9) 08-QFP64Адаптер Type6 MC68HC11F1-PLCC68Адаптер Type7 MC68HC05H12-PLCC52Адаптер Type8 MC68HC11K-PLCC84Адаптер Type9 MC68HC11A8 / E1 / E9 / E20 + MC68HC11EA9-PLCC52Адаптер Type10 MC68HC11KA2 / 4 + MC68HC11PA8-QFP64Адаптер Type11 MC68HC11K-QFP80Адаптер Type12 Расширенный адресАдаптер Type13 MC68HC11A8 / E1 / E9 / E20-QFP64Адаптер Type14 MC68HC05B4 / B6 / B8 / B16 / B32 + MC68HC705B16 / B32-PLCC52Адаптер Type15 MC68HC (7) 05E6-SOIC28Адаптер Type16 MC68HC05B4 / B6 / B8 / B16 / B32 + MC68HC (7) 05X16 / X32-QFP64Адаптер Type17 MC68HC (9) 12B32-MC68HC (9) 12D60 (A) -QFP80Адаптер Type18 MC68HC11F1-QFP80Адаптер Type19 MC68HC11L6-PLCC68

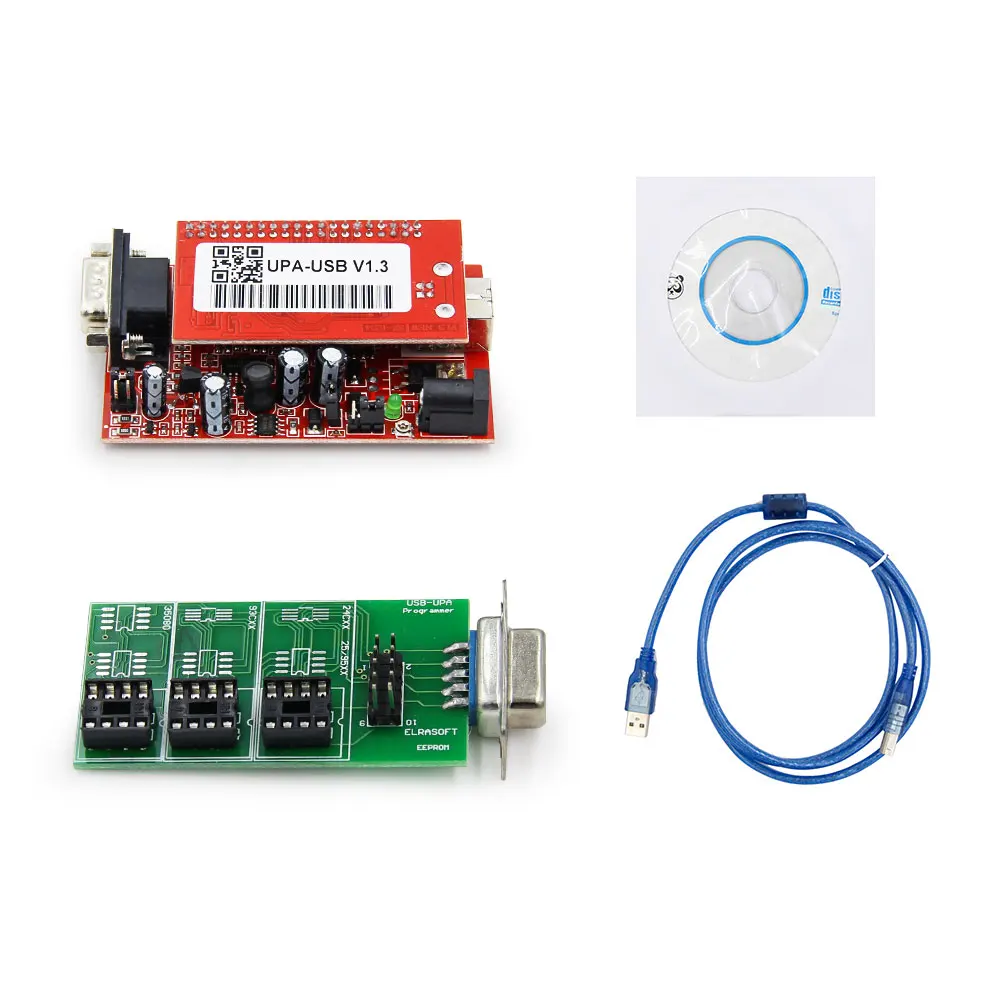

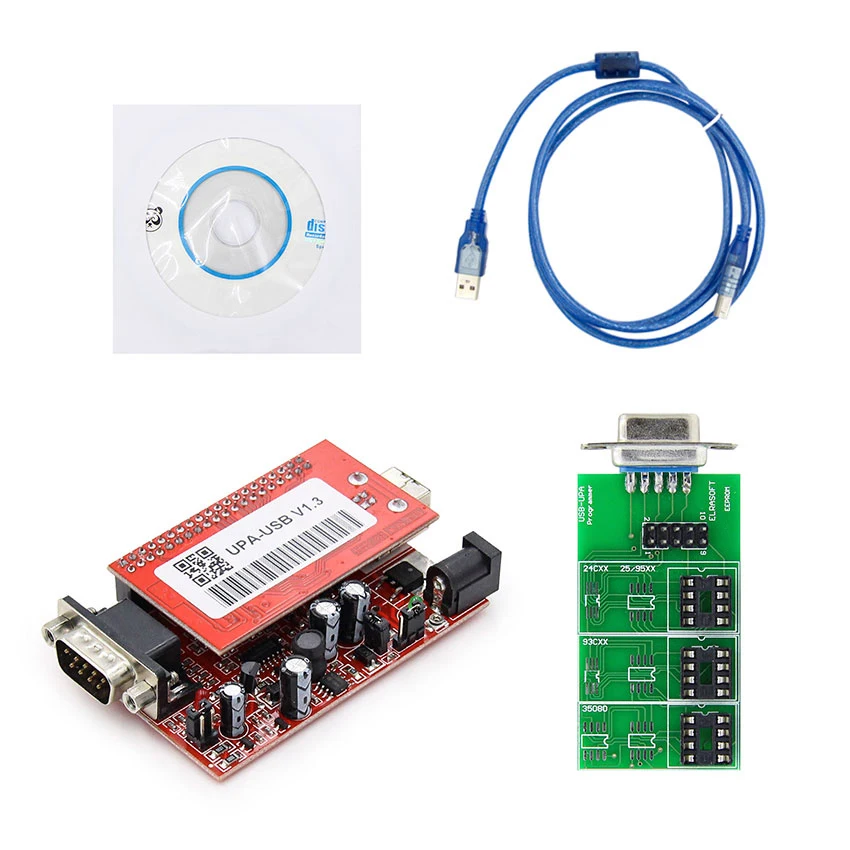

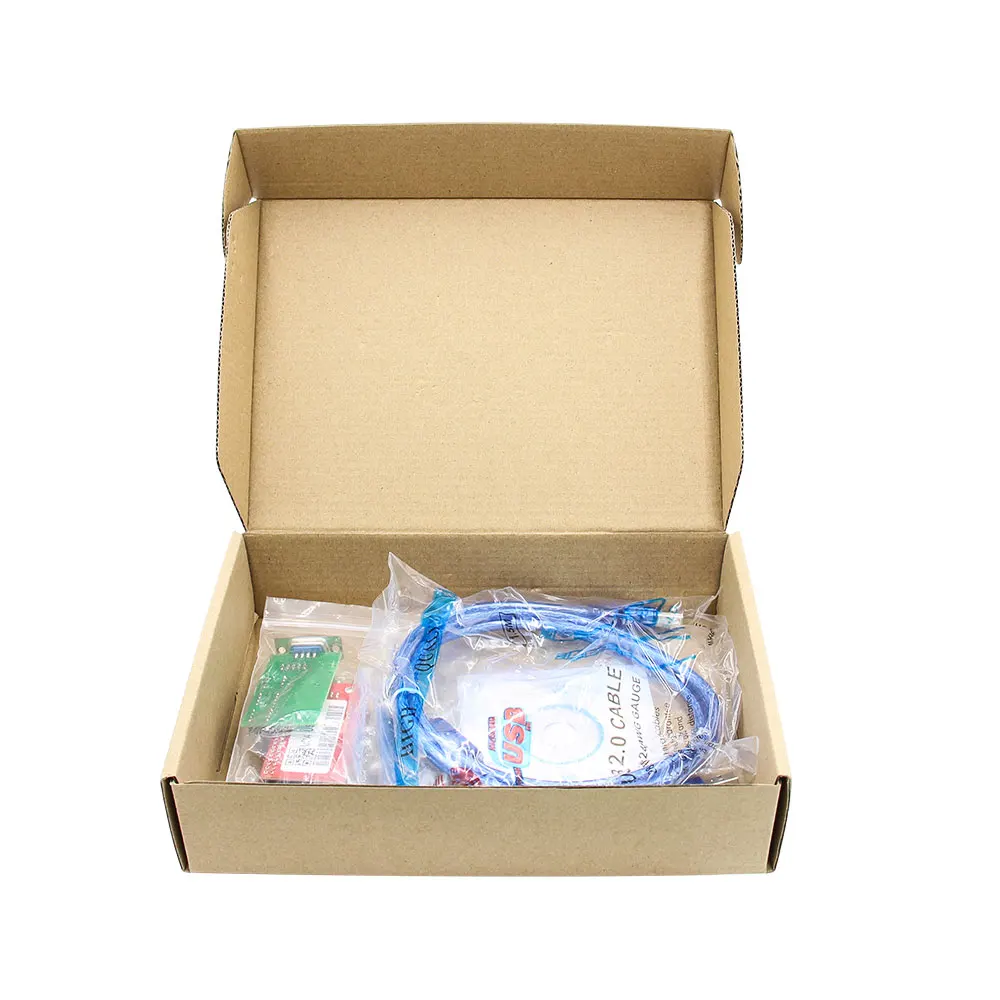

Основной блок UPA USB в комплекте:

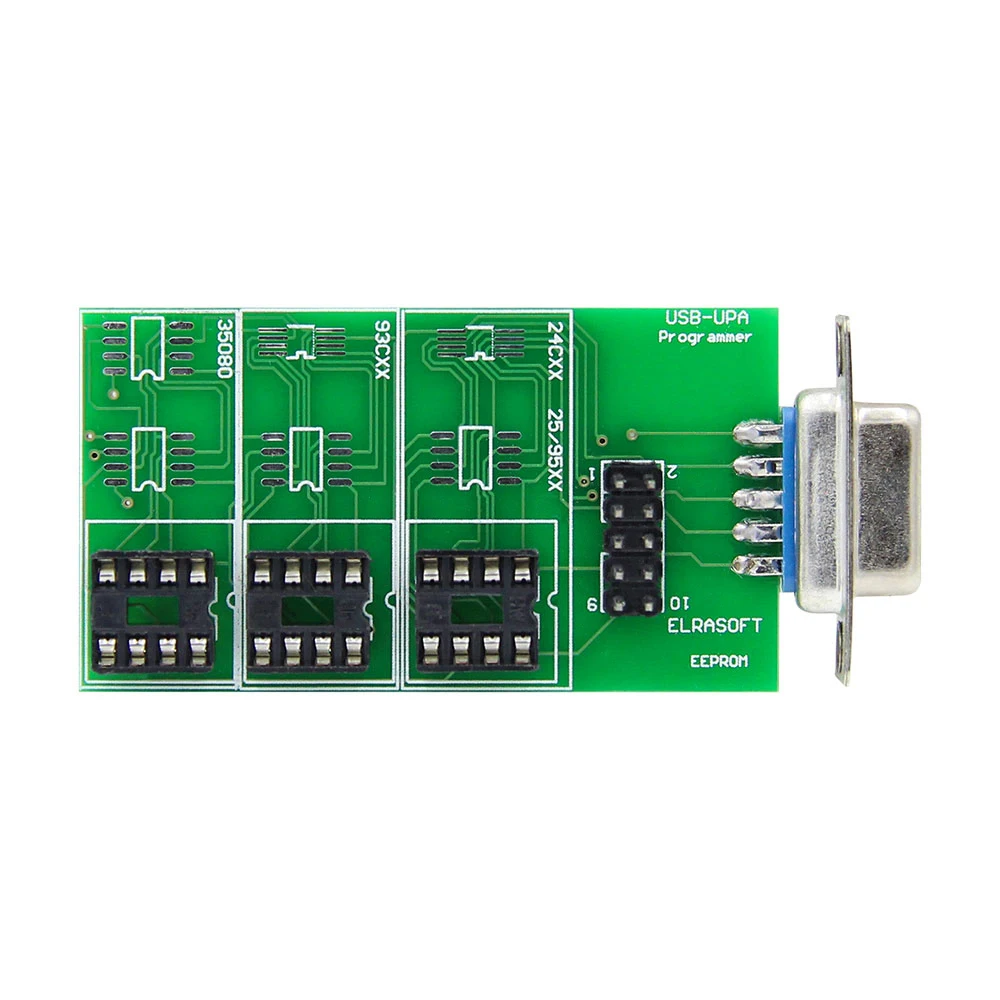

1x упа программист1x USB кабель1 х материнская плата с разъемом 40pin DIL ZIF (600mil) и 14pin SOIC ZIF (150mil)1 х компакт-диск с драйверами
