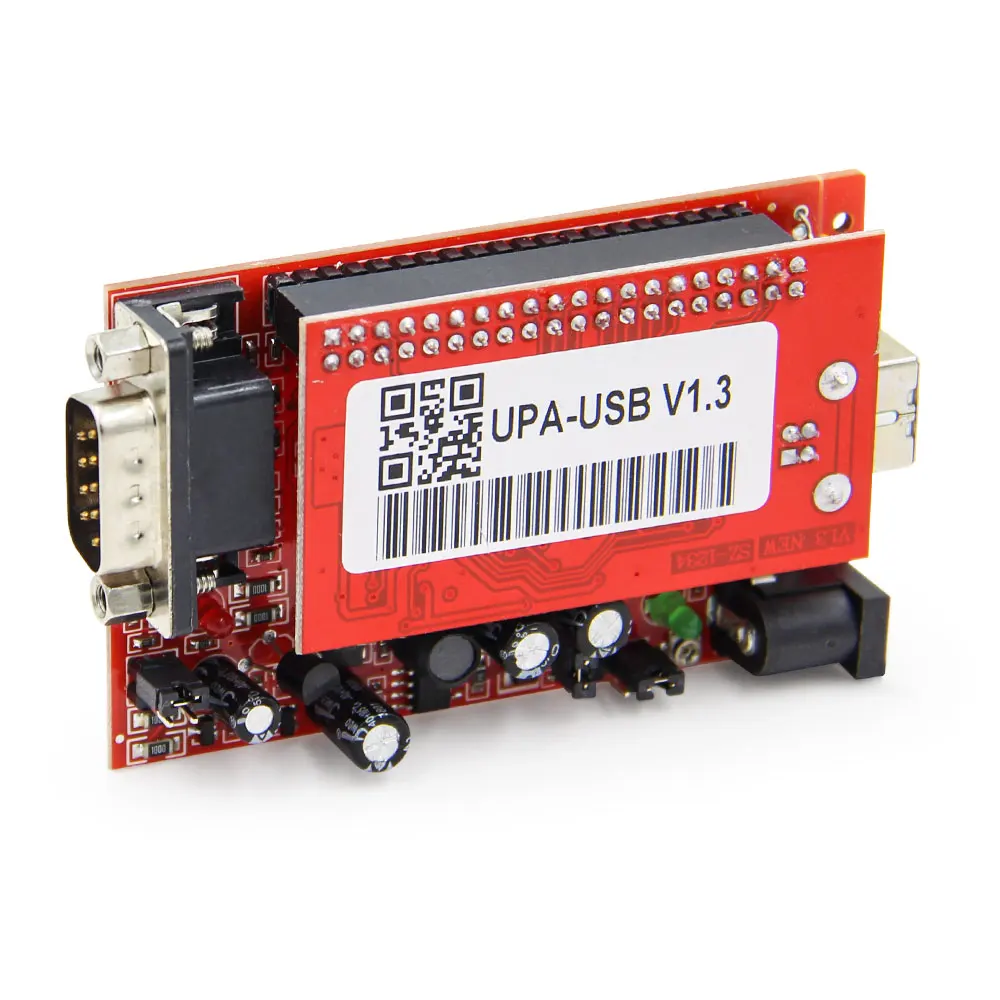

1. Этот комплект нового основного блока USB программатора UPA
2. Версия программного обеспечения: V1.3
3. Аппаратная версия: V2014
4. Язык: только английский
5. В комплект входит новый основной блок USB-программатора UPA, адаптеры в комплект не входят
Новый USB-программатор UPA для основного блока версии 2014 на продажу
UPA-USB программатор устройства V1.3 обновленная информация:
Добавлена поддержка MC9S12HY64/HA32
Добавлена поддержка последовательной флэш-памяти: A25L512/010/020/040/080/016/032, SST25VF512A/010A/020B/040B/080B/016B/032B, s25FL004A/008A/016A/032A/064A
Добавлена поддержка 24C1024, 24C1025
Добавлена объемная Память данных для изображений 16F913-7/946, 12F629/675
Добавлена функция скрипта GetPage
Добавлена функция сценария AutoBaudRateDevice (только устройства hc08)
Добавлена функция скрипта getprogrammerрамочная клавиша Ctrl( AChildCtrlName: string): TControl
Добавлена функция скрипта, доступная для записей (программа, AID, AConfig, ACalibration, AEEPROM: boolean ): boolean;
Исправлена ошибка с программным устройством функций сценария, считывающим устройством... При использовании с фотографиями
Исправлена ошибка с функцией SetHC08SecurityBytes (SecBytes: string)
Исправлена ошибка при чтении 68hc11, если генератор не установлен в автоматическое положение
Файлы примеров обновленного сценария
Программное обеспечение имеет цифровую подпись
Usb-драйвер upausb.sys подписан цифровым способом
EEproms
Просто подключите материнскую плату к программатору UPA напрямую или с помощью удлинительного кабеля DB9 «Папа/мама» (1:1). Вставьте правильный ключ конфигурации в слот материнской платы и запустите программирование через разъем ZIF или SOIC. Вы также можете использовать прилагаемый плоский разъем DIL to 10pin, поместить его в гнездо ZIF и подключить Зажим SOIC или зажимы для использования ISP оттуда.
MCU's
Выберите адаптер, который вы хотите использовать, присоедините плоский кабель к адаптеру (PIN1 всегда указан как на кабеле, так и на адаптере), а также к 10-контактному разъему ISP основной платы. Выберите источник питания VCC перемычкой на материнской плате рядом с разъемом ISP (on = target, поставляемый от UPA, off = target got own supply). Наденьте адаптер на припаянный PLCC MCU на целевой печатной плате. (Без пайки, без проверки расписки, без подсчета пинов, экономит много времени и хлопот, а также позволит вам сделать вашу работу быстрее, точнее и проще)
Как только ваша мастерская будет оснащена нашим набором адаптеров, вы получите совершенно новый опыт.
STMicroelectronics ST62:
ST6240, ST6245, ST6249
NSC CR16 : CR16HCS5(9), CR16MCS5(9), CR16MES5(9), CR16MFS5(9), CR16MCT5/9, CR16HCT5/9
HC05 : MC68HC05B6, MC68HC05B8, MC68HC05B16, MC68HC705B16, MC68HC05B32, MC68HC05E6, MC68HC705E6, MC68HC05H12, MC68HC05L28, MC68HC05P3,
MC68HC705P3: MC68HC05X16, MC68HC05X32
HC08:MC68HC08AS20, MC68HC08AS32, MC68HC08AS60, MC68HC08AZ32, MC68HC(9)08AZ32A, MC68HC908AZ60, MC68HC908AZ60A
HC11: MC68HC11A1, MC68HC11A8, MC68HC11E9, MC68HC11EA9, MC68HC11E20, MC68HC11F1, MC68HC11K4, MC68HC11KA2
HC12:MC68HC912B32, MC68HC912BE32, MC68HC912D60, MC68HC912D60A, MC68HC912DC128A, MC68HC912DG128, MC68HC912DG128A
HCS12: MC9S12D64, MC9S12A128, MC9S12DG128, MC9S12DG256, MC9S12H128, MC9S12H256
Архитектура Atmel 8051: AT89S51, AT89S52, AT89S53, AT89S8252, AT89S8253
Atmel AVR 8-битный риск: AT90S1200, AT90S2313, AT90S2323, AT90S2333, AT90S2343, AT90S4433, AT90S4434, AT90S8515, AT90S8535, ATmega8, ATmega16, ATmega161, ATmega162 162, ATmega163, ATmega163 ATmega103, ATmega128, ATtiny12, ATtiny15, ATtiny2313
Микрочип PIC12: PIC12F508, PIC12F509, PIC12F629, PIC12F675
Микрочип PIC16: PIC16F627(A), PIC16F628(A), PIC16F648A, PIC16F72, PIC16F73, PIC16F74, PIC16F76, PIC16F77, PIC16F818, PIC16F819, PIC16F83, ветер F84(A), ветер f870, ветер f871, PIC16F872, PIC16F873(A), PIC16F874(A), PIC16F876(A), PIC16F877(A)
EEPROMs I2C:24C01, 24C02, 24C04, 24C08, 24C16, 24C32, 24C64, 24C65, 24C128, 24C256, 24C512, 85C72, 85C82, 85C92, BAW574252, GRM-003, GRM-004, GRM-005, KKZ-06F, MCM2814, PCA8581, PCF8581, PCF8582, PCF8594, PCF8598, PCF85102, PCF85116, SDA2516, SDA2526, SDA2546, X24C00, X24C01
EEPROMs Микропровод: 7002, 93C06, 93C14, 93C46, 93C56, 93C57, 93C66, 93C76, 93C86, 93S46, 93S56, 93S66, GRN-001, GRO-002, KKZ-01, S220, S2914, ST61907, XLS93C46
EEPROMs SPI:M35080, 25C010, 25C020, 25C040, 25C080, 25C128, 25C160, 25C256, 25C320, 25C640, M25P05, M25P10, M25P20, M25P40, M25P80, ST95010, ST95020, ST95040 ST95080, ST95160, ST95320, ST95640, ST95P02, ST95P04, ST95P08, X5043, X5045
Разное EEPROMs: CXK1011, CXK1012, CXK1013, M6M80011, M6M80021, M6M80041, SDE2506, TC89101, TC89102
Только EEPROM
NEC .. uDP780828A uDP780948 uDP780949 uDP780973 uDP780974
TMS...TMS370CX02 TMS370CX32 TMS370CX36 TMS370CX42 TMS370CX56 TMS370CX56 TMS370CX56 78K0/HC912
TMS370CX58 TMS370CX58 78K0/HC912 TMS375C006
Новые Полные Адаптеры для всех USB-программаторов UPA, доступны почти для программаторов UPA.
Описание адаптера программатора UPA:
STMicroelectronics ST62: ST6240, ST6245, ST6249
NSC CR16: CR16HCS5 (9), CR16MCS5 (9), CR16MES5 (9), CR16MFS5 (9), CR16MCT5 / 9, CR16HCT5 / 9
HC05: MC68HC05B6, MC68HC05B8, MC68HC05B16, MC68HC705B16, MC68HC05B32, MC68HC05E6, MC68HC705E6, MC68HC05H12, MC68HC05L28, MC68HC05P3, MC68HC705P3 *, mc68hc05hc05x16
HC08: MC68HC08AS20, MC68HC08AS32, MC68HC08AS60, MC68HC08AZ32, MC68HC (9) 08AZ32A, MC68HC908AZ60, MC68HC908AZ60A
HC11: MC68HC11A1, MC68HC11A8, MC68HC11E9, MC68HC11EA9, MC68HC11E20, MC68HC11F1, MC68HC11K4, MC68HC11KA2
HC12: MC68HC912B32, MC68HC912BE32, MC68HC912D60, MC68HC912D60A, MC68HC912DC128A, MC68HC912DG128, MC68HC912DG128A
HCS12: MC9S12D64, MC9S12A128, MC9S12DG128, MC9S12DG256, MC9S12H128, MC9S12H256
Архитектура Atmel 8051: AT89S51, AT89S52, AT89S53, AT89S8252, AT89S8253
Atmel AVR 8-битный риск: AT90S1200, AT90S2313, AT90S2323, AT90S2333, AT90S2343, AT90S4433, AT90S4434, AT90S8515, AT90S8535, ATmega8, ATmega16, ATmega161, ATmega162 162, ATmega163, ATmega163 ATmega103, ATmega128, ATtiny12, ATtiny15, ATtiny2313
Микрочип PIC12: PIC12F508, PIC12F509, PIC12F629, PIC12F675
Микрочип PIC16: PIC16F627 (A), PIC16F628 (A), PIC16F648A, PIC16F72, PIC16F73, PIC16F74, PIC16F76, PIC16F77, PIC16F818, PIC16F819, PIC16F83, ветер F84 (A), ветер f870, ветер f871, PIC16F872, PIC16F873 (A), PIC16F874 (A), PIC16F876 (A), PIC16F877 (A)
EEPROMs I2C: 24C01, 24C02, 24C04, 24C08, 24C16, 24C32, 24C64, 24C65, 24C128, 24C256, 24C512, 85C72, 85C82, 85C92, BAW574252, GRM-003, GRM-004, GRM-005, KKZ-06F, MCM2814 , PCA8581, PCF8581, PCF8582, PCF8594, PCF8598, PCF85102, PCF85116, SDA2516, SDA2526, SDA2546, X24C00, X24C01
EEPROMs Микропровод: 7002, 93C06, 93C14, 93C46, 93C56, 93C57, 93C66, 93C76, 93C86, 93S46, 93S56, 93S66, GRN-001, GRO-002, KKZ-01, S220, S2914, ST61907, XLS93C46
EEPROMs SPI: M35080, 25C010, 25C020, 25C040, 25C080, 25C128, 25C160, 25C256, 25C320, 25C640, M25P05, M25P10, M25P20, M25P40, M25P80, ST95010, ST95020, ST95040 ST95080, ST95160, ST95320, ST95640, ST95P02, ST95P04 , ST95P08, X5043, X5045
Разное EEPROMs: CXK1011, CXK1012, CXK1013, M6M80011, M6M80021, M6M80041, SDE2506, TC89101, TC89102
Только EEPROM
NEC .. uDP780828A uDP780948 uDP780949 uDP780973 uDP780974
TMS. .. TMS370CX02 TMS370CX32 TMS370CX36 TMS370CX42 TMS370CX56 TMS370CX56 TMS370CX56 78K0 / HC912
TMS370CX58 TMS370CX58 78K0 / HC912 TMS375C006

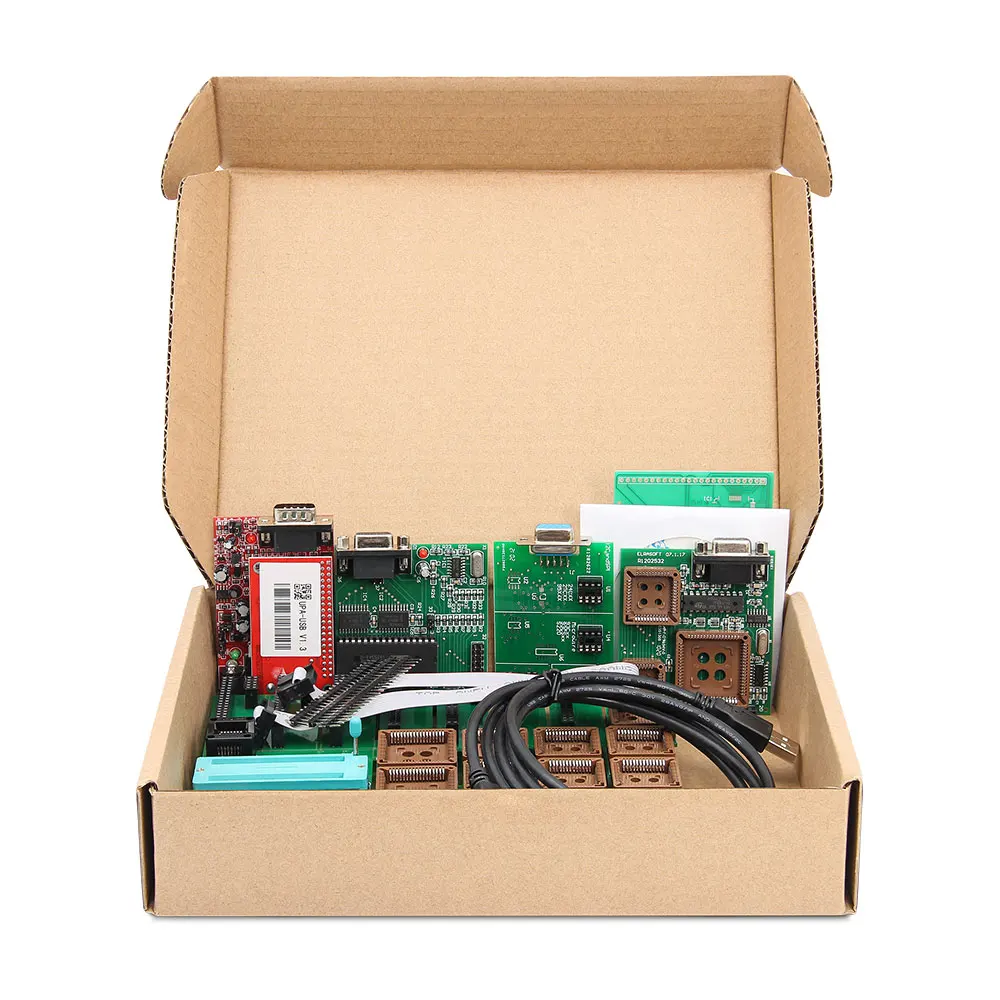

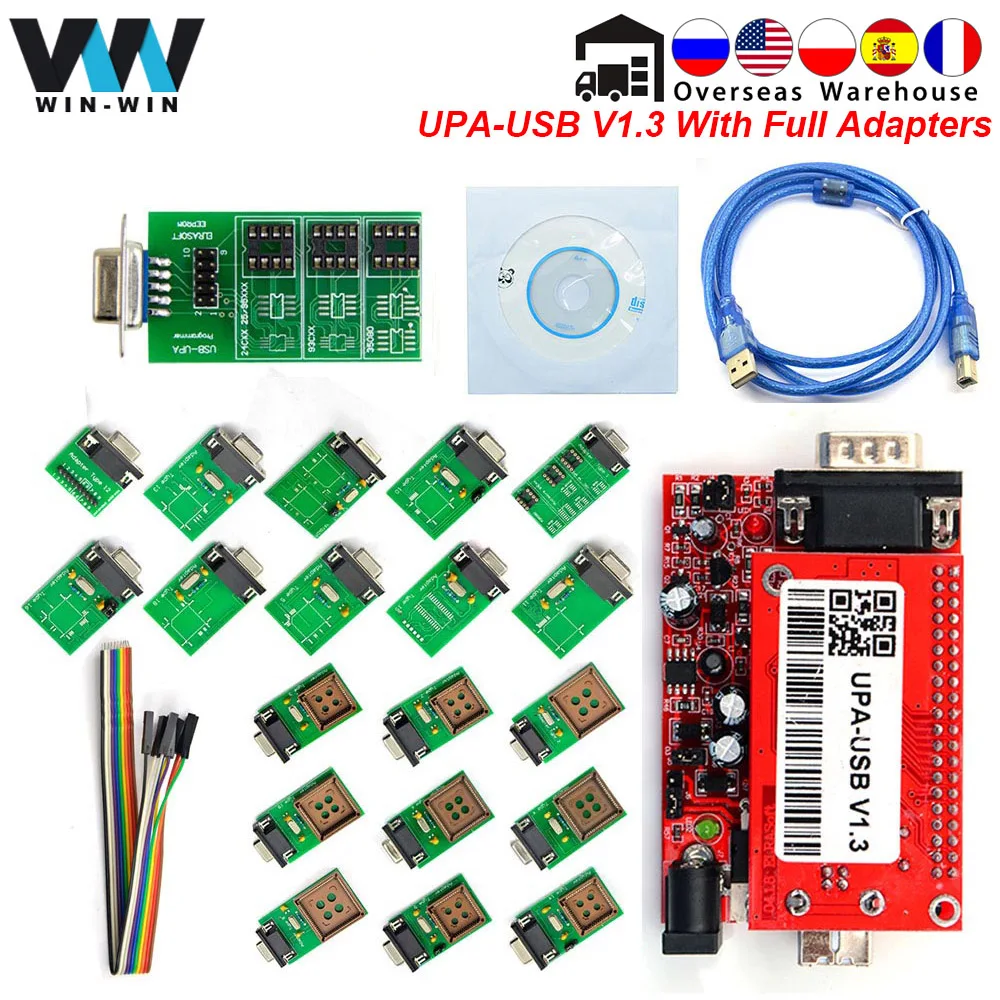

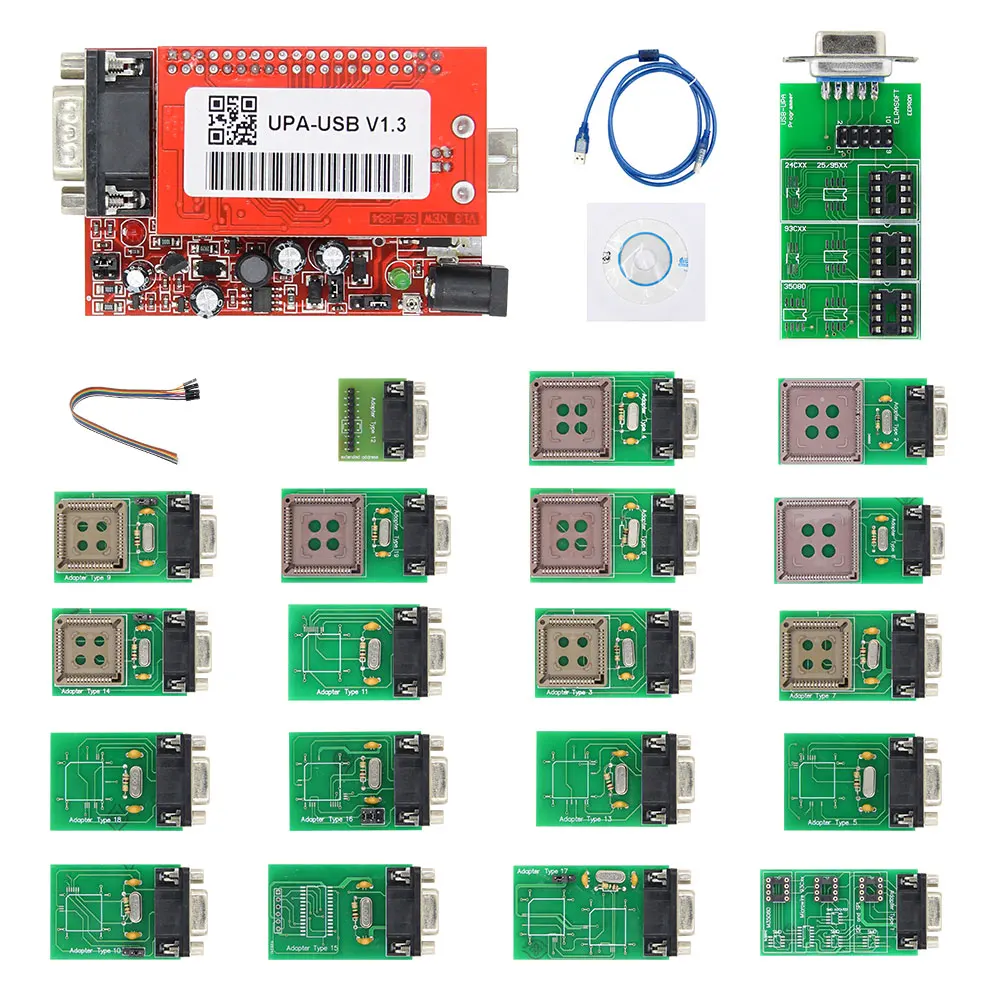

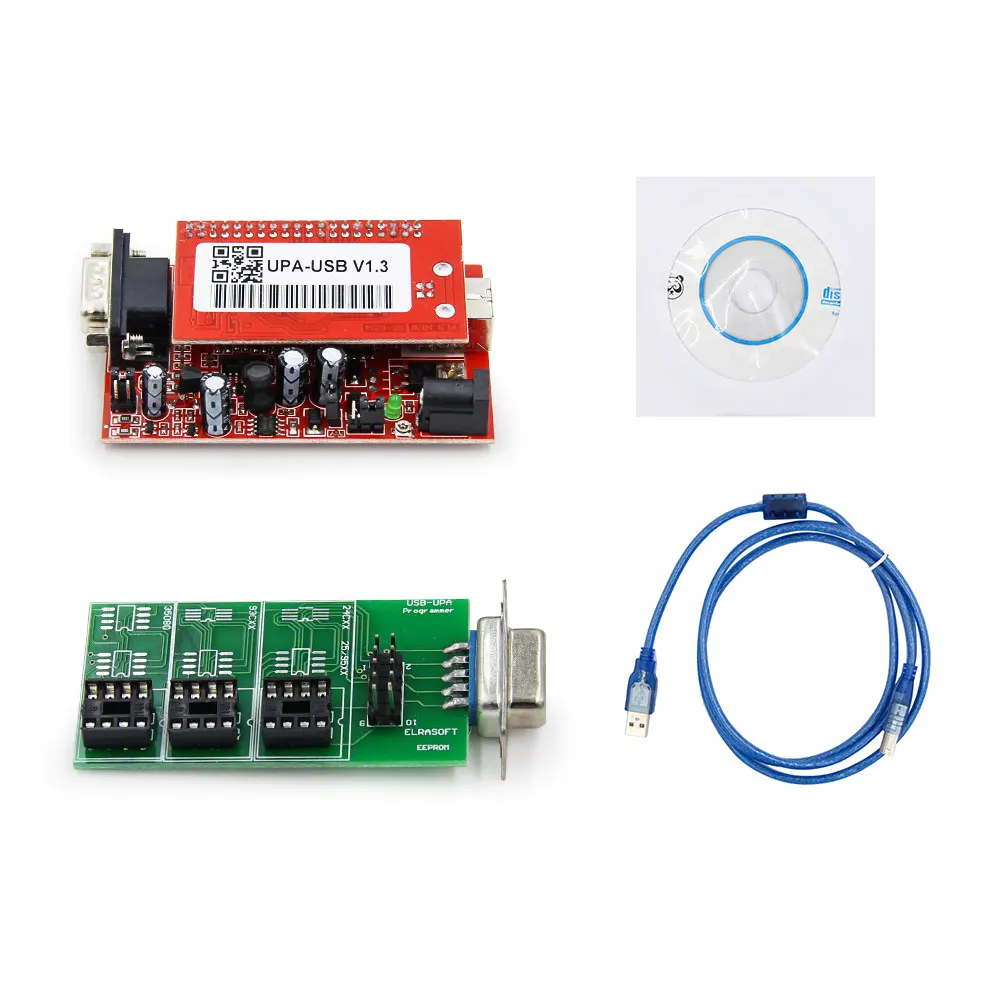

УПА ПОЛНЫЙ адаптер комплектация:
1 программатор UPA
1 USB-кабель

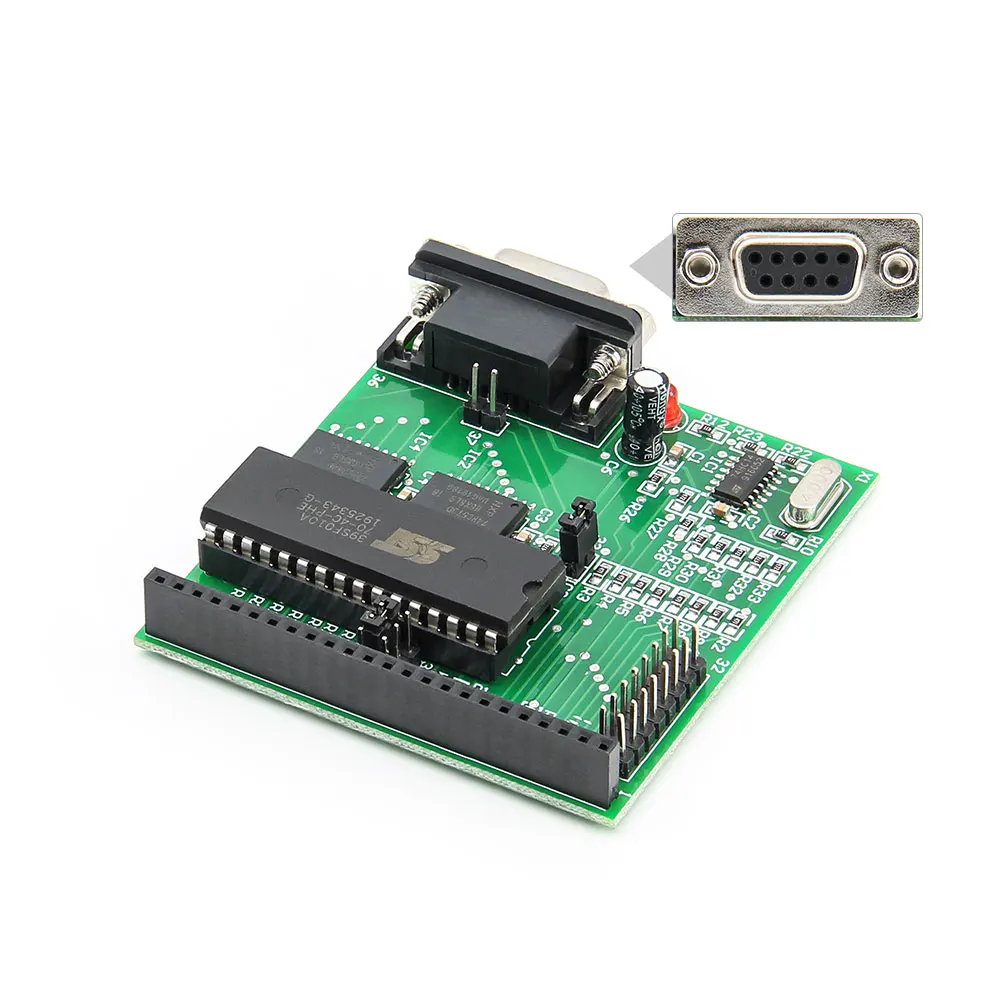

1 Материнская плата с 40-контактным разъемом DIL ZIF (600 мил) и 14-контактным разъемом SOIC ZIF (150 мил)
1 CD-драйвер

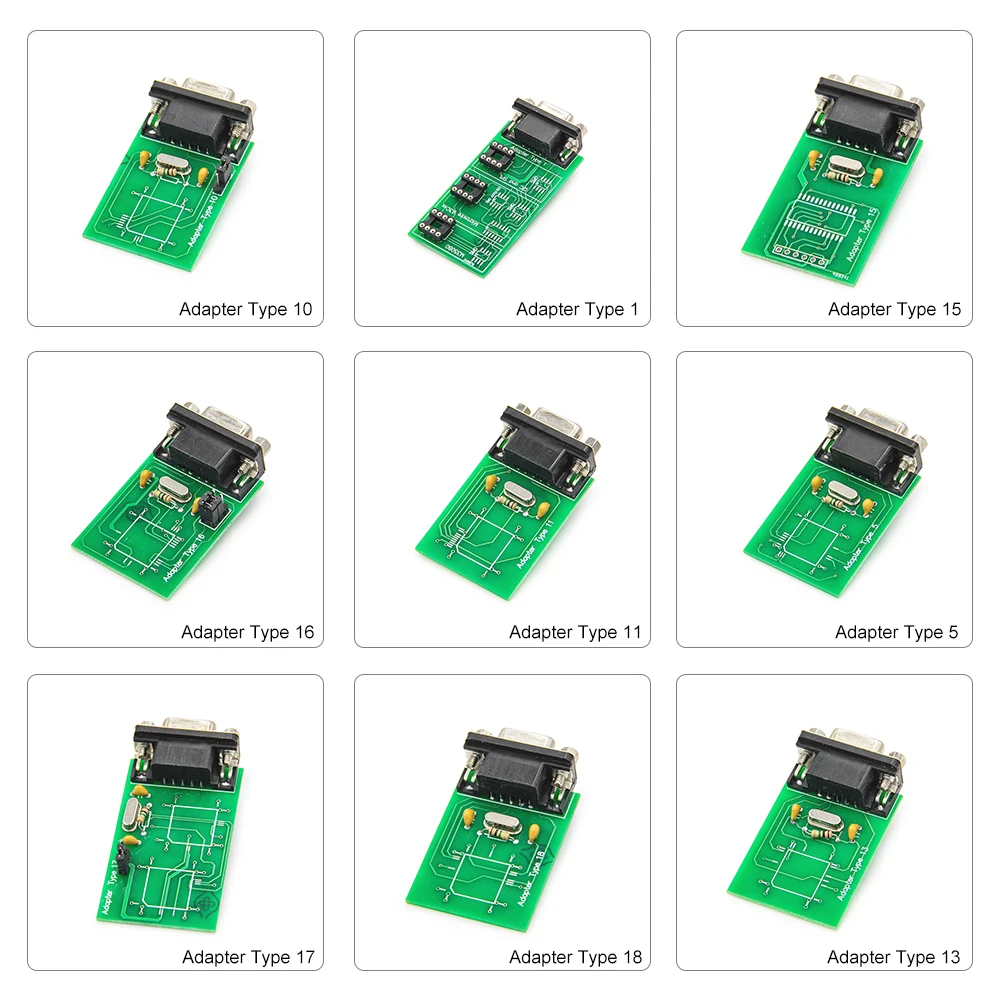

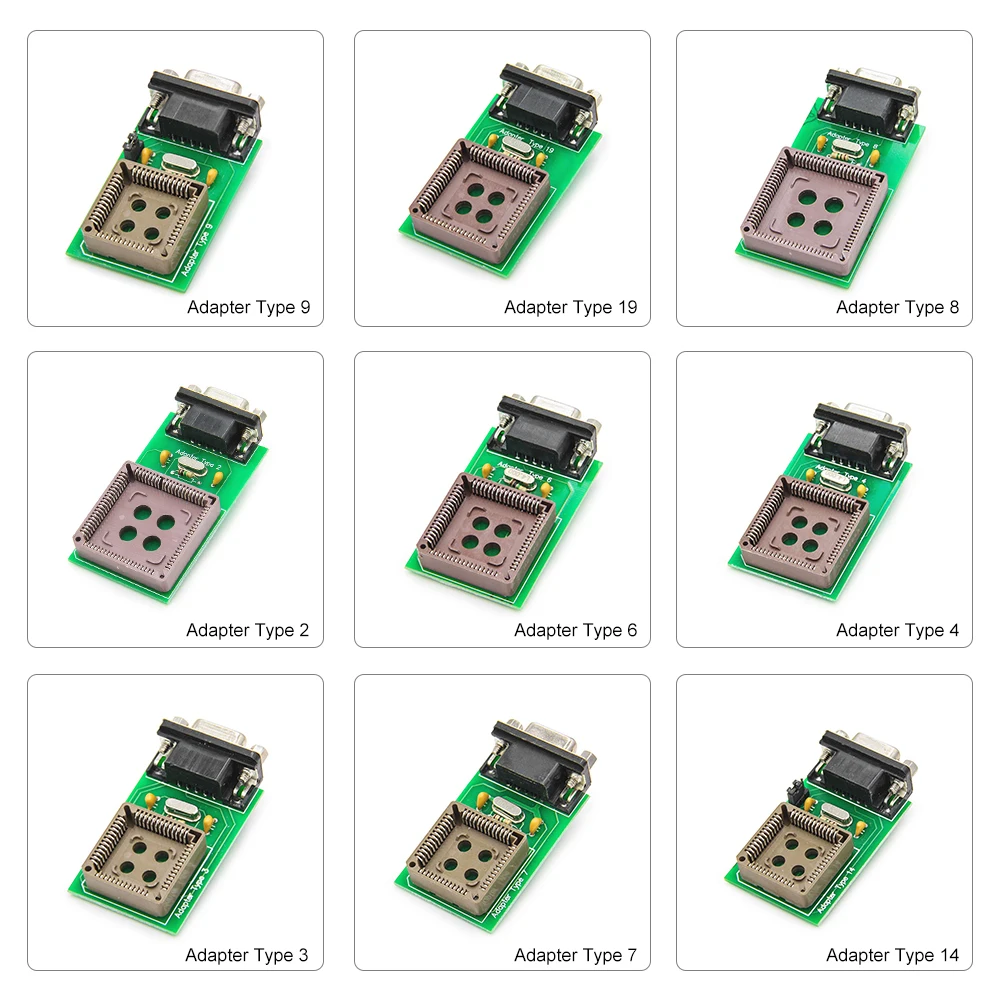

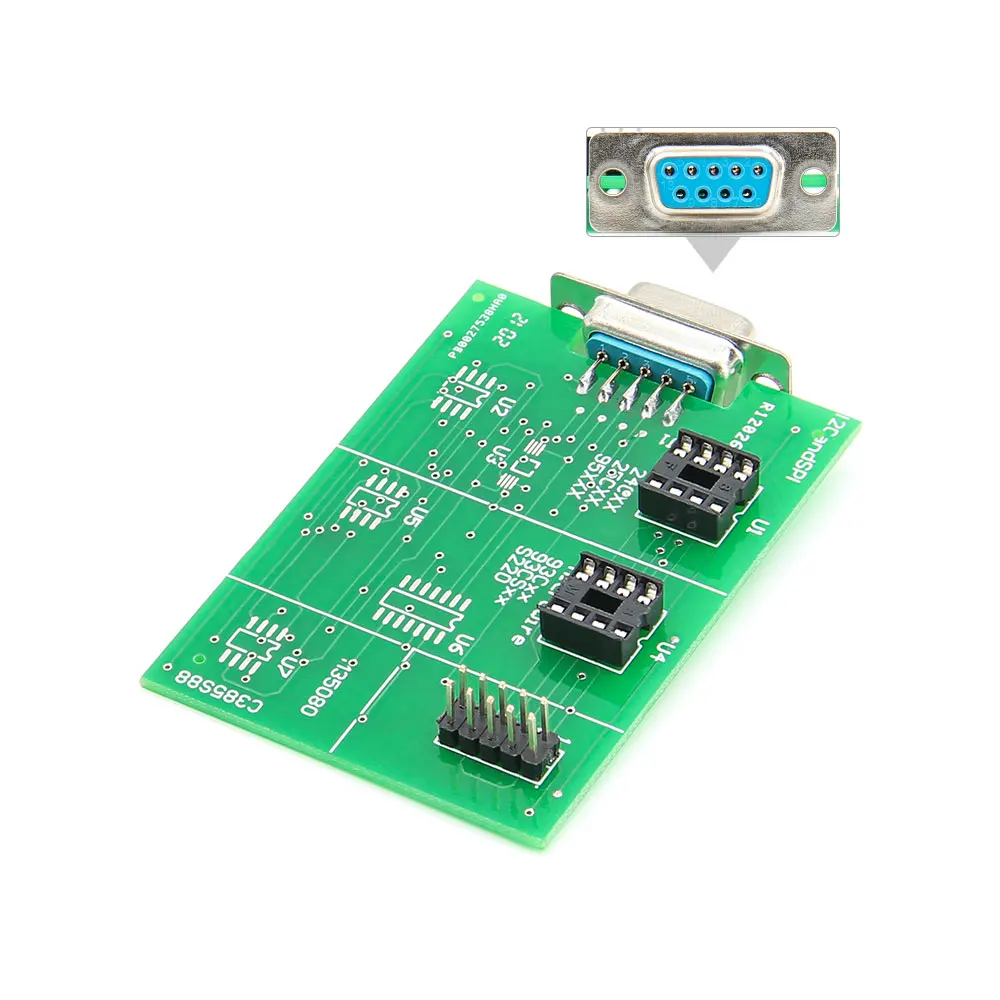

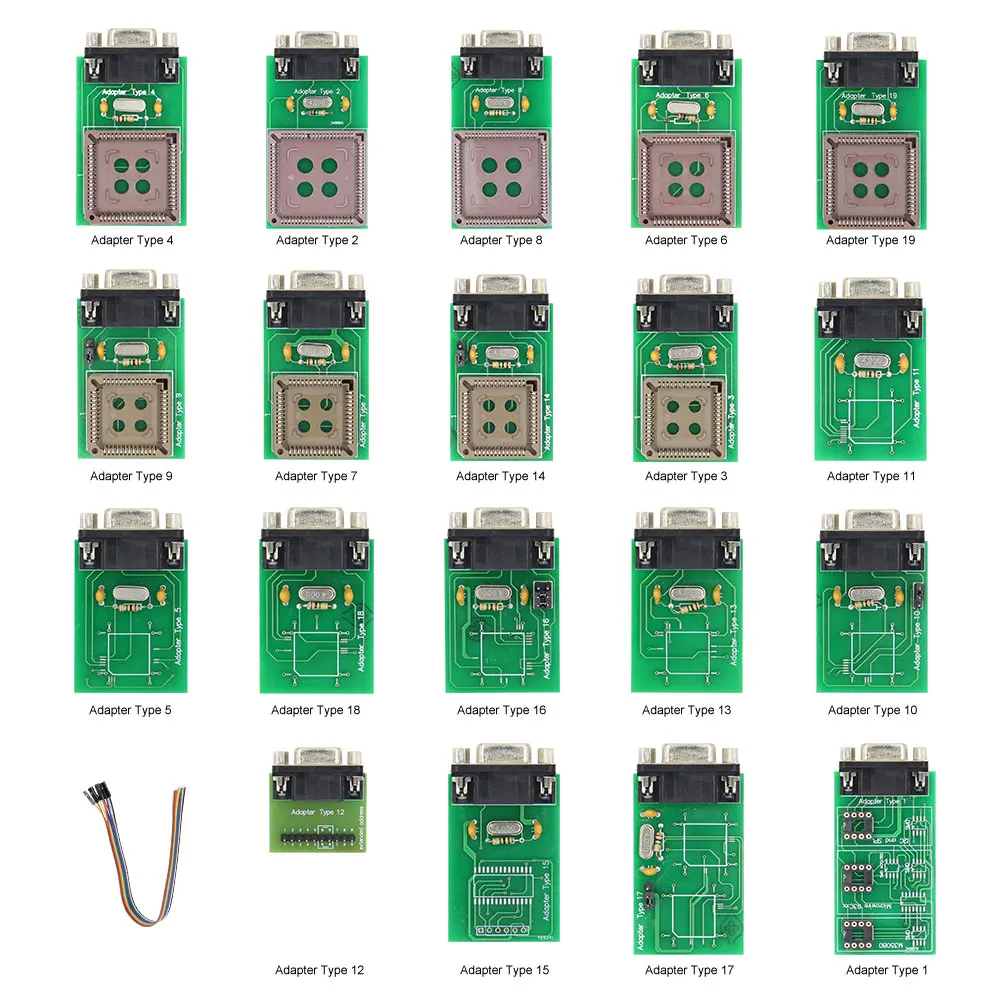

Тип адаптера 1 для eeprom IA2C, SPI, Microware e M35080
Тип адаптера 2 MC68HC11P2 + MC68HC11PH8-PLCC84
Тип адаптера 3 MC68HC08AS-PLCC52
Тип адаптера 4 MC68HC11KA2 / 4 + MC68HC11KS-PLCC68
Тип адаптера 5 MC68HC (9) 08-QFP64
Тип адаптера 6 MC68HC11F1-PLCC68
Тип адаптера 7 MC68HC05H12-PLCC52
Тип адаптера 8 MC68HC11K-PLCC84
Тип адаптера 9 MC68HC11A8 / E1 / E9 / E20 + MC68HC11EA9-PLCC52
Тип адаптера 10 MC68HC11KA2 / 4 + MC68HC11PA8-QFP64
Тип адаптера 11 MC68HC11K-QFP80
Тип адаптера 12 Расширенный адрес
Тип адаптера 13 MC68HC11A8 / E1 / E9 / E20-QFP64
Тип адаптера 14 MC68HC05B4 / B6 / B8 / B16 / B32 + MC68HC705B16 / B32-PLCC52
Тип адаптера 15 MC68HC (7) 05E6-SOIC28
Тип адаптера 16 MC68HC05B4 / B6 / B8 / B16 / B32 + MC68HC (7) 05X16 / X32-QFP64
Тип адаптера 17 MC68HC (9) 12B32-MC68HC (9) 12D60 (A) -QFP80
Тип адаптера 18 MC68HC11F1-QFP80
Тип адаптера 19 MC68HC11L6-PLCC68
