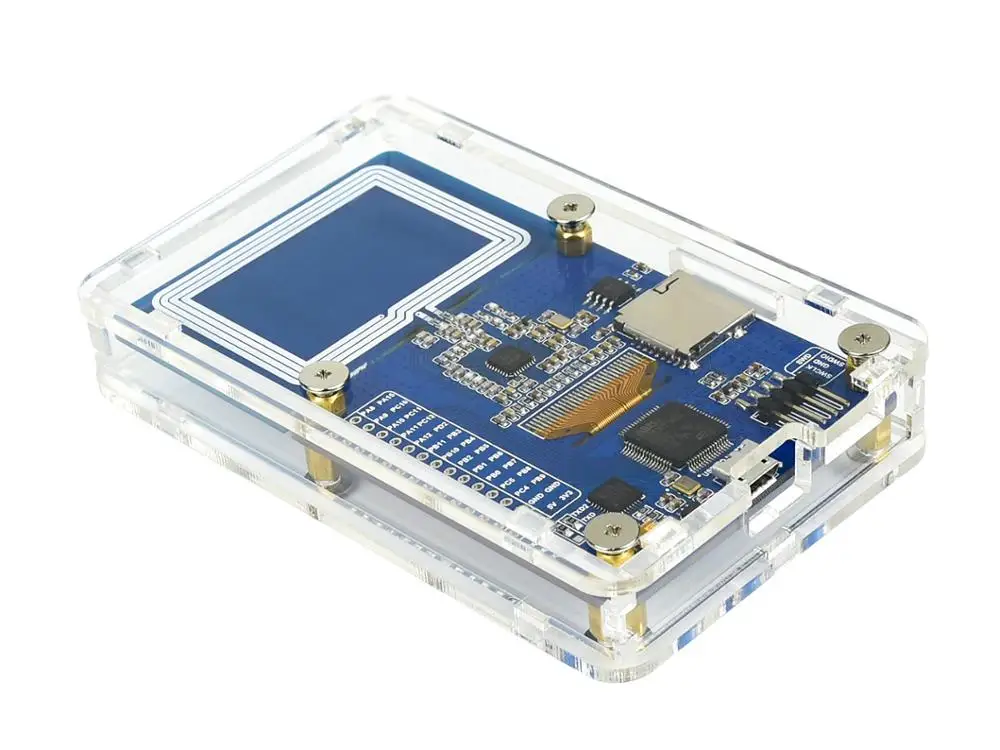

ST25R3911B NFC Development Kit, NFC Reader, контроллер STM32F103, несколько NFC протоколов
Waveshare Development Kit Store - Надежность 98%
Более 3328 подписчиков, дата открытия магазина 23.11.2012
- Положительные оценки: 100% (350)
- Соответствие описанию: 98%
- Отвечает на сообщения: 98%
- Скорость отправки: 96%
Последнее обновление: 04.05.2022
Описание
ST25R3911B набор для оценки NFC для обучения/разработки, связанных с NFCИдеальный выбор для Waveshare пассивных электронных бумаг с питанием от NFC

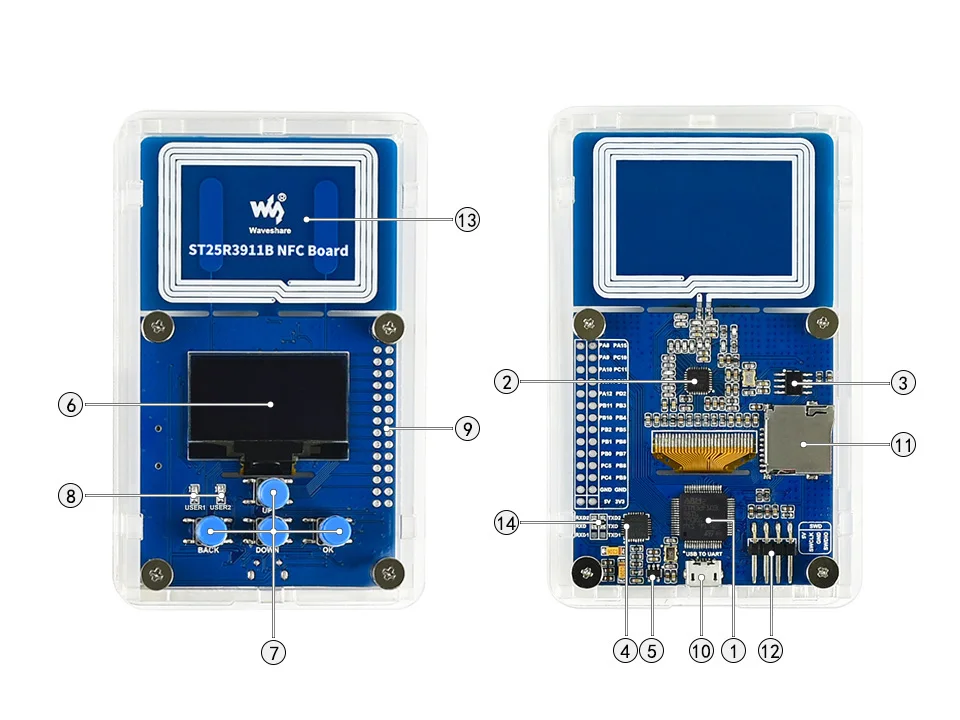

ST25R3911B NFC чип, AT32F413RBT7 контроллер,Oled-дисплей, кнопки пользователя и общие используемые интерфейсы
Ядро: Рука®Большие размеры 32 бит Cortex™-M4F
Рабочая частота: 200 МГц
Рабочее напряжение: 2,0 V-3,6 V
Посылка: LQFP64
Воспоминания: 128 Кб Flash, 32 КБ SRAM
Коммуникационные интерфейсы: 2 x SPI, 5 x USART, 2 x I2C, 2 x CAN, 1 x USB, 1x SDIO
AD & DA конвертеры: 2 x AD (12 бит, 16 каналов)
ST25R3911B:Чип NFC, aka AS3911B
23LC1024:SRAM, 1 Мбит
CP2102:USB в UART конвертер, для отладки
SPX3819:3,3 V регулятор напряжения
6.1.3 "OLED:Синий дисплей, 128 × 64 пикселей, драйвер SH1106
7.4x кнопки пользователя:
8.2x пользовательские индикаторы
9.MCU неиспользуемые контакты
10.USB к порту UART
11. Слот Micro SD
12. Интерфейс программирования SWD
13.NFC индукционная катушка
14. Конфигурация ПИН-кода UARTRXD: подключен к RXD2 по умолчанию, изменяется к RXD1 через резистор 0ΩTXD: по умолчанию подключен к TXD2, заменяется на TXD1 через резистор 0Ω

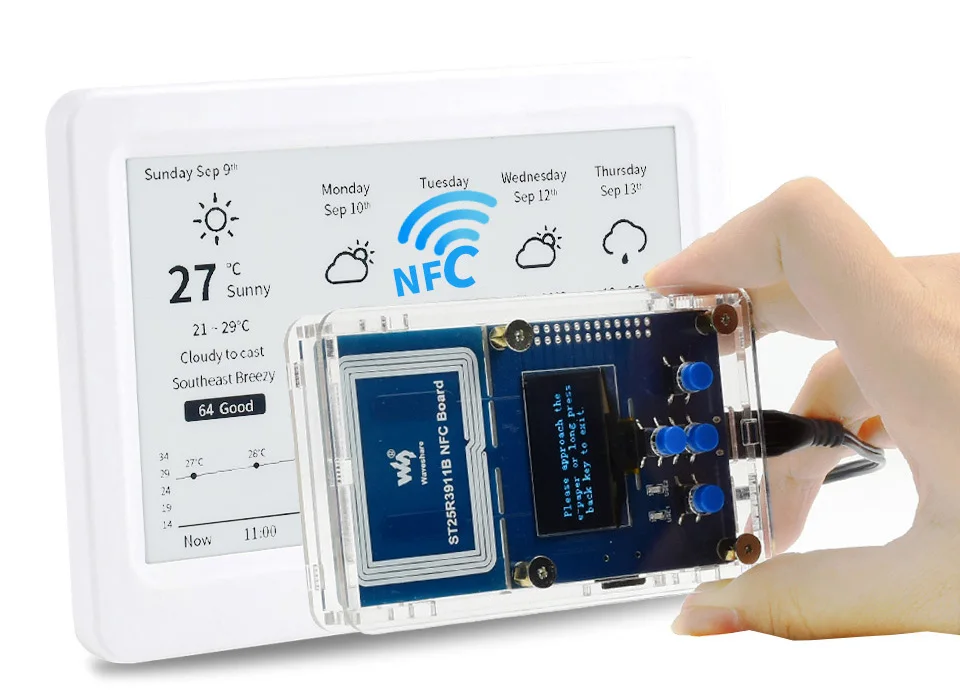

Освежающая пассивная электронная бумага с питанием от NFC с помощью платы ST25R3911B NFC
Чип NFC
ST25R3911B
Рабочая частота
13,56 МГц
Выходная мощность
1,4 Вт (макс.)
Интерфейс связи
SPI
Напряжение питания 69
5 В
Рабочее напряжение
3,3 V
Поддержка протокола
ISO18092 (NFCIP-1) Активный P2PISO14443A, ISO14443B и FeliCa™ISO15693Другие индивидуальные протоколы (такие как MIFARE™Классика)
Поддержка E-PAPER
7,5 дюймов NFC-e-Бумага4,2 дюймов NFC-e-Бумага2,9 дюймов NFC-e-Бумага2,13 дюймовая электронная бумага с питанием от NFC

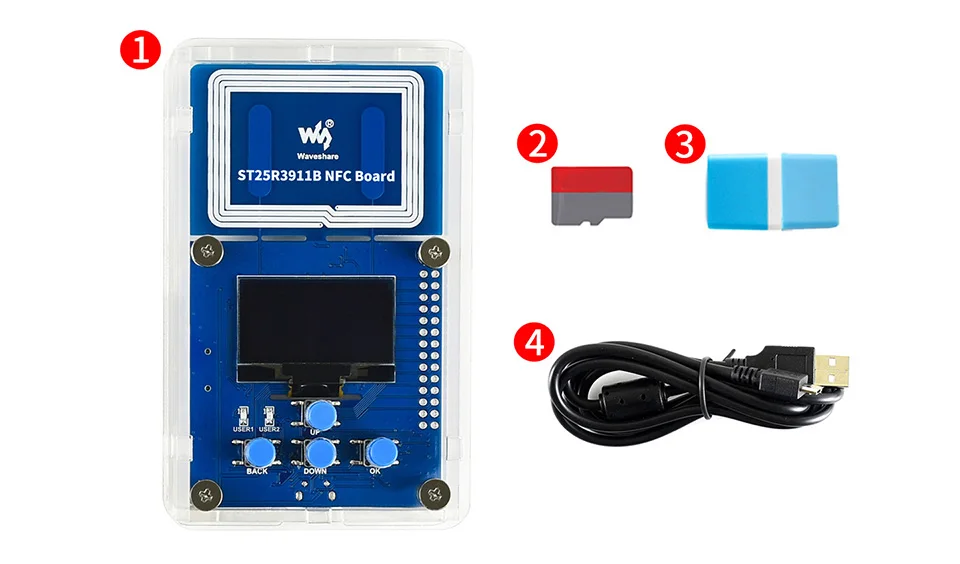

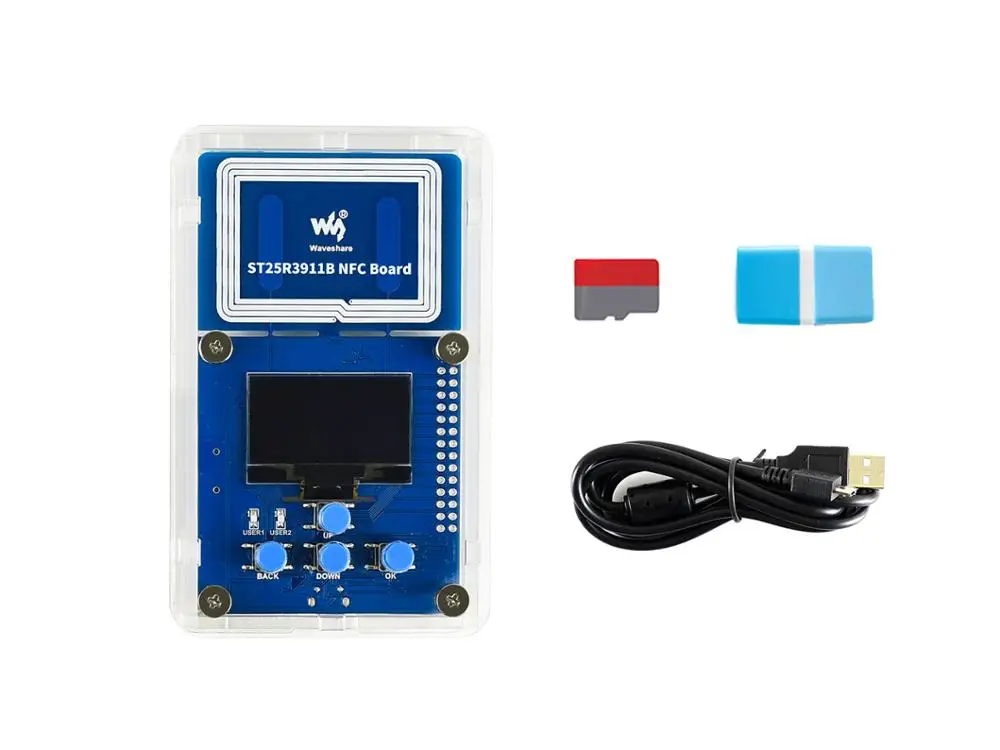

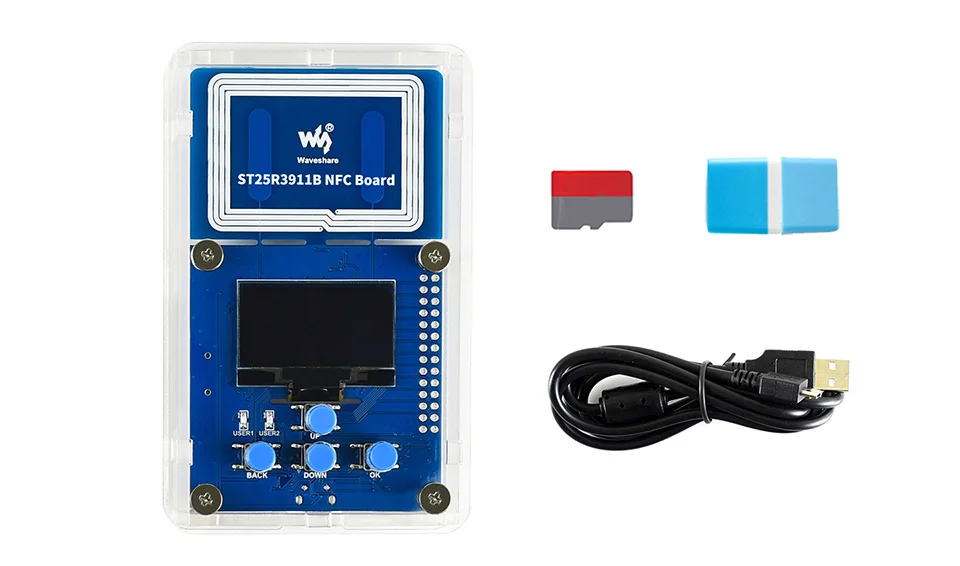

Посылка
Вес:0,143 кг
ST25R3911B NFC плата x1
Карта Micro SD 16 Гб x1
Считыватель карт Micro SD x1
USB-A кабель Micro-B x1
-
Communication interfaceSPI
-
NFC chipST25R3911B
-
Operating frequency13.56MHz
-
Operating voltage3.3V
-
Output power1.4W (max)
-
Power supply voltage5V
-
Вес логистики0.170
-
Каждая упаковка1
-
Минимальная единица измерения100000015
-
Название брендаWaveshare
-
Номер моделиST25R3911B NFC Eval Kit
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Размер логистики - высота (см)10
-
Размер логистики - длина (см)15
-
Размер логистики - ширина (см)15
-
СертификацияNONE
-
Тип демонстрационной доскиРука
