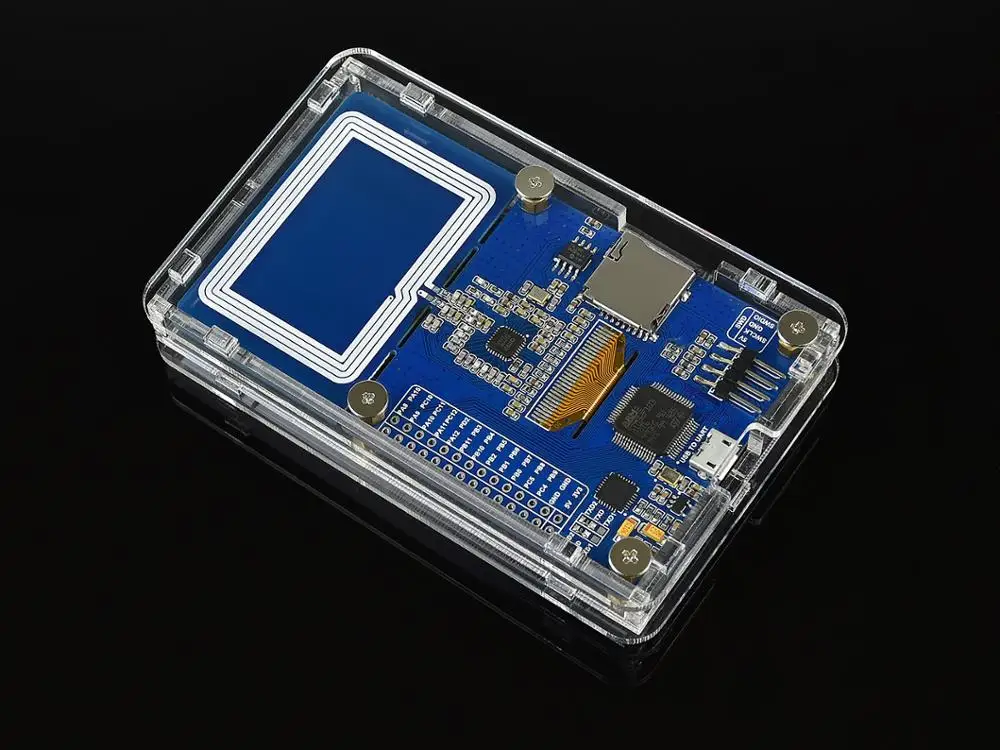

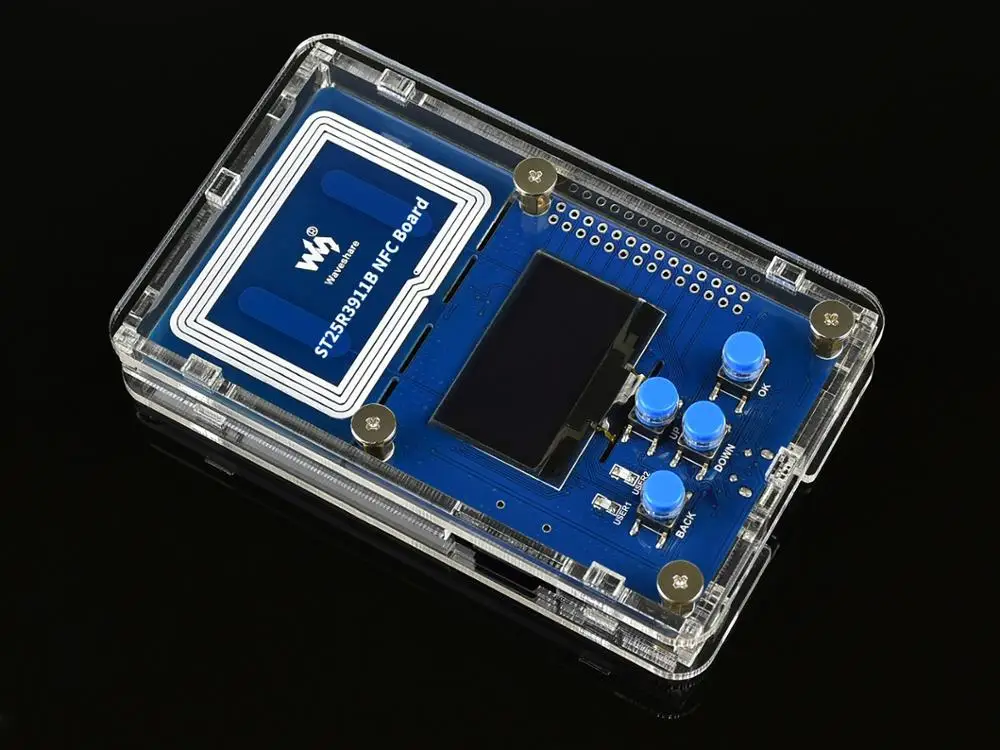

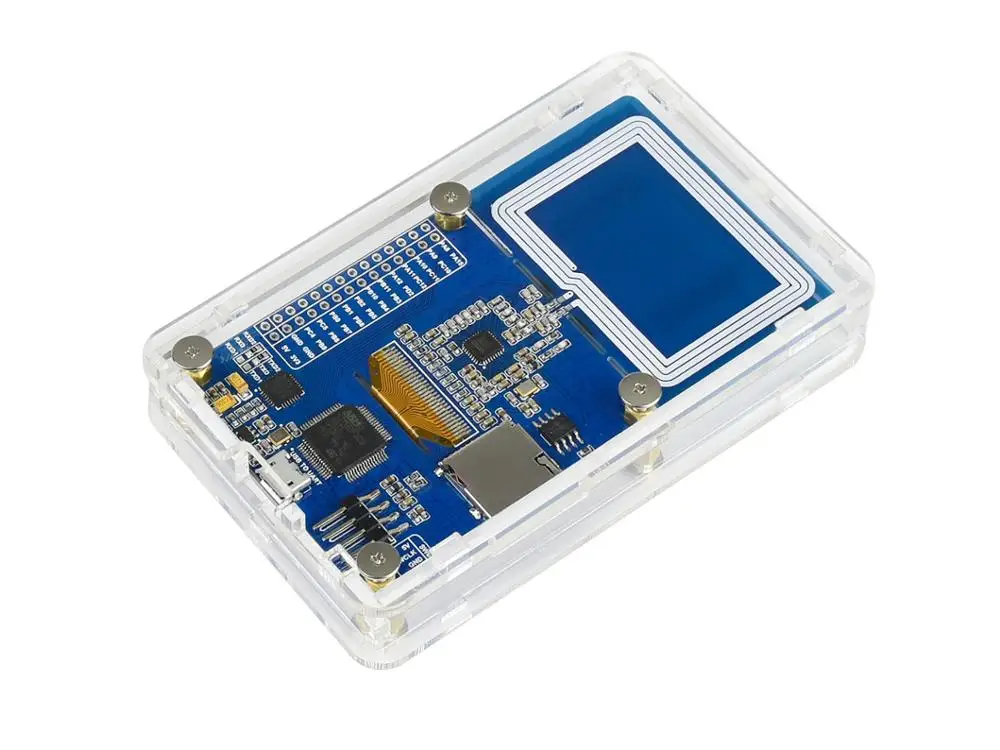

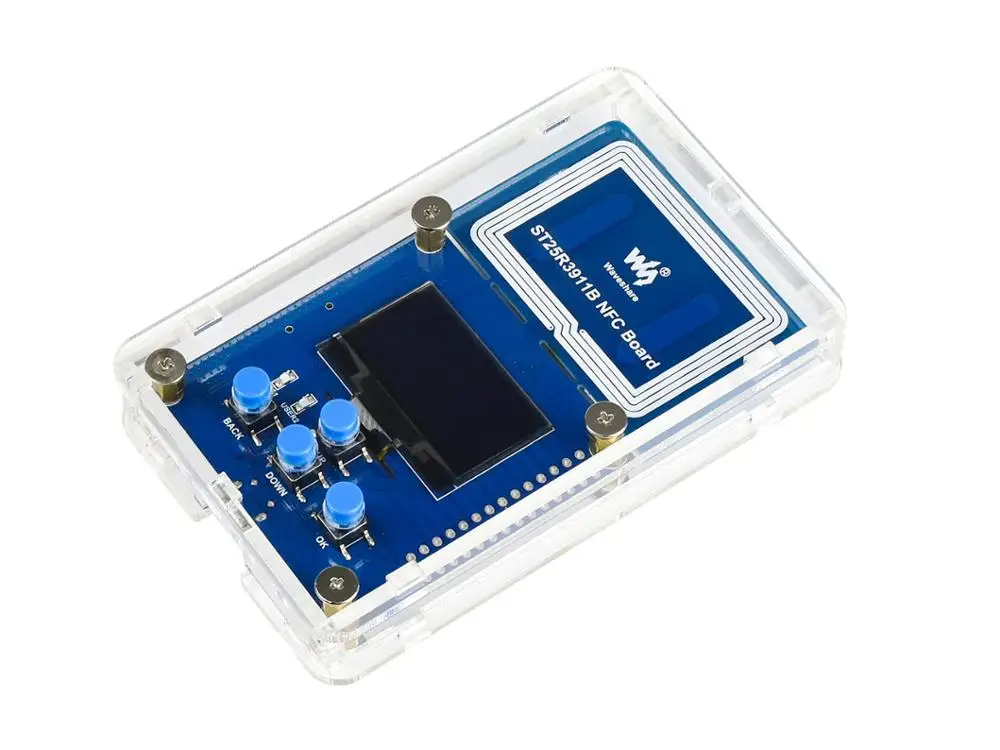

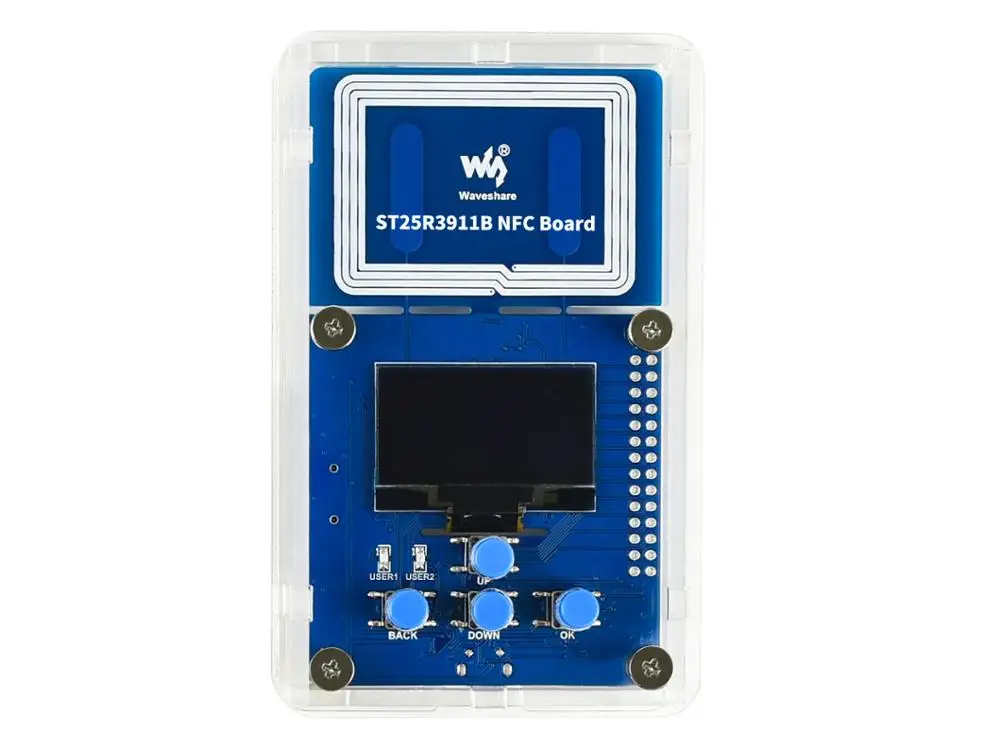

ST25R3911B NFC Development Kit, NFC Reader, контроллер STM32F103, несколько NFC протоколов
Development Board Store - Надежность 97.5%
Более 1496 подписчиков, дата открытия магазина 18.02.2013
- Положительные оценки: 98% (85)
- Соответствие описанию: 98%
- Отвечает на сообщения: 98%
- Скорость отправки: 96%
Последнее обновление: 03.05.2022
Описание
Это набор разработки NFC, основанный на ST25R3911B, с контроллером AT32F413RBT7, oled-дисплеем, кнопками пользователя и распространенными используемыми интерфейсами. Это ваш идеальный выбор для обучения и разработки приложений NFC.
Несколько NFC протоколы поддерживаются в комплекте (не более 1,4 Вт Выходная мощность и низким энергопотреблением емкостный пробуждения функция. Он подходит для приложений, которые требуют высокой производительности, гибкости и низкого энергопотребления, таких как контроль доступа, оформление билетов, промышленность, медицинское лечение, продукт потребления и так далее.
ОсобенностиПоддержка нескольких протоколов: ISO18092, ISO14443A, ISO14443B , ISO15693, FeliCa™
Дифференциальный дизайн антенны, выходная мощность до 1,4 W, длиннее, дистанционная чувствительность
Встроенный маломощный ёмкостный датчик, позволяет распознавать и принимать емкостные wakeup, обнаруживая соседнюю карту без включения магнитного поля считывателя
AT32F413RBT7 контроллер, легкий для обучения, оценки или прямой интеграции, не требует другого внешнего контроллера
1,3 "oled-дисплей, позволяет визуально деятельность
Встроенная S RAM, дополнительное пространство для внутренней RAM
Слот Micro SD, поддерживает внешнюю tf-карту для хранения данных для передачи через NFC
4x кнопок, 2x пользовательских индикаторов, удобен для отладки
Встроенный интерфейс программирования, UART интерфейс отладки, прорыв все неиспользованные контакты IO для подключения других пользовательских периферийных устройств
Индивидуальный акриловый чехол, защитный и пыленепроницаемый, выглядит лучше
Поставляется с ресурсами разработки и руководством
Технические характеристикиЧип NFC: ST25R3911B
Рабочая частота: 13,56 МГц
Выход мощность: 1,4 Вт (макс)
Интерфейс связи: SPI
ISO18092 (NFCIP-1) Активный P2P
ISO14443A, ISO14443B и FeliCa™
ISO15693
Другие индивидуальные протоколы (такие как MIFARE™Классика)
Напряжение источника питания: 5 В
Рабочее напряжение: 3,3 V

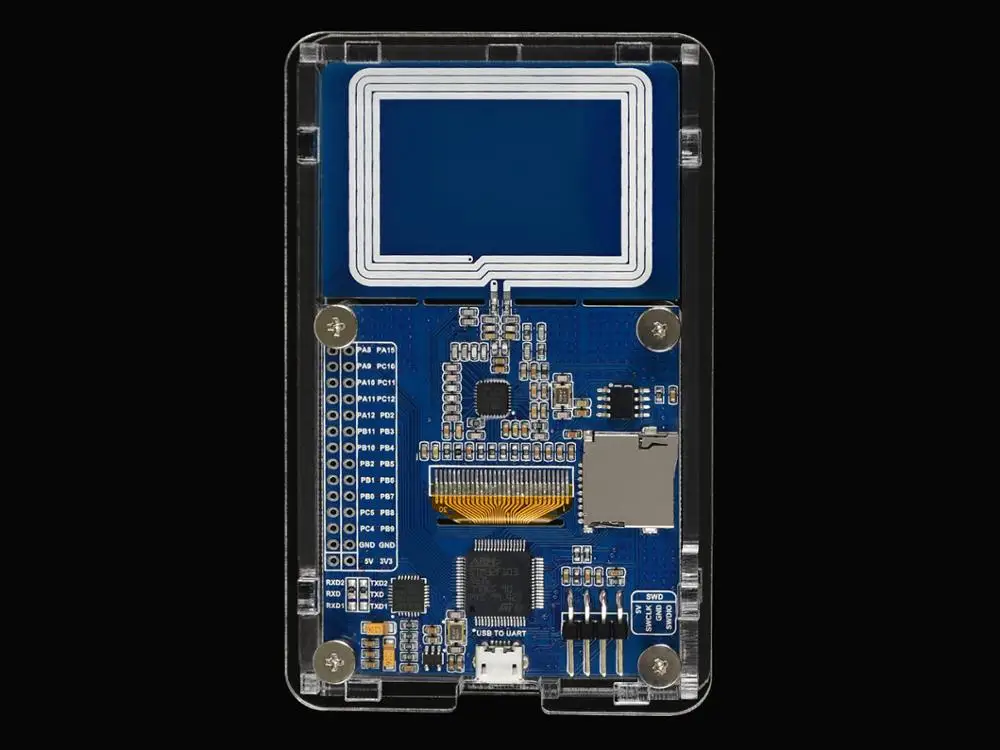

Что на бортуЯдро:Рука®Большие размеры 32 бит Cortex™-M4F
Рабочая частота:200 МГц
Рабочее напряжение:2,0 V-3,6 V
Посылка:LQFP64
Воспоминания:128 Кб Flash, 32 КБ SRAM
Коммуникационные интерфейсы:2 x SPI, 5 x USART, 2 x I2C, 2 x CAN, 1 x USB, 1x SDIO
AD & DA конвертеры:2 x AD (12 бит, 16 каналов)
ST25R3911B:Чип NFC, aka AS3911B
23LC1024:SRAM, 1 Мбит
CP2102:USB в UART конвертер, для отладки
SPX3819:3,3 V регулятор напряжения
1,3 "OLED:Синий дисплей, 128 × 64 пикселей, драйвер SH1106
4x кнопки пользователя:
2x пользовательские индикаторы
MCU неиспользованные булавки
Usb-порт UART
Слот Micro SD
Интерфейс программирования SWD
NFC индукционная катушка
Конфигурация штыря UARTRXD: подключен к RXD2 по умолчанию, изменяется к RXD1 через резистор 0ΩTXD: по умолчанию подключен к TXD2, заменяется на TXD1 через резистор 0Ω
ПримерДанный пример показывает ход обновления содержимого дисплея электронной бумаги с питанием от NFC. Требуемые товары:
ST25R3911B NFC плата (этот продукт)
4,2 дюймов NFC-e-Бумага(Не входит в комплект)
Карта Micro SD 16 Гб (не входит в комплект)
РазмерыРесурсы для развитияВики:Флуоресцентный
Посылка
Вес:0,083 кг
ST25R3911B NFC плата x1
-
Communication interfaceSPI
-
NFC chipST25R3911B
-
Operating frequency13.56MHz
-
Operating voltage3.3V
-
Output power1.4W (max)
-
Power supply voltage5V
-
Вес логистики0.150
-
Каждая упаковка1
-
Минимальная единица измерения100000015
-
Название брендаWaveshare
-
Номер моделиST25R3911B NFC Board
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Размер логистики - высота (см)10
-
Размер логистики - длина (см)15
-
Размер логистики - ширина (см)15
-
СертификацияNONE
-
Тип демонстрационной доскиРука
