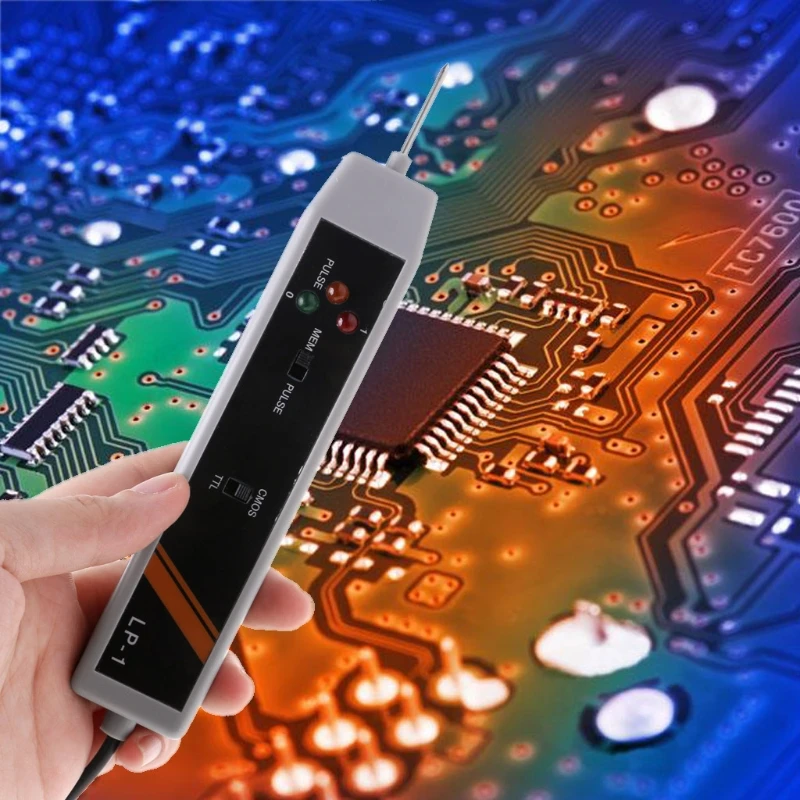

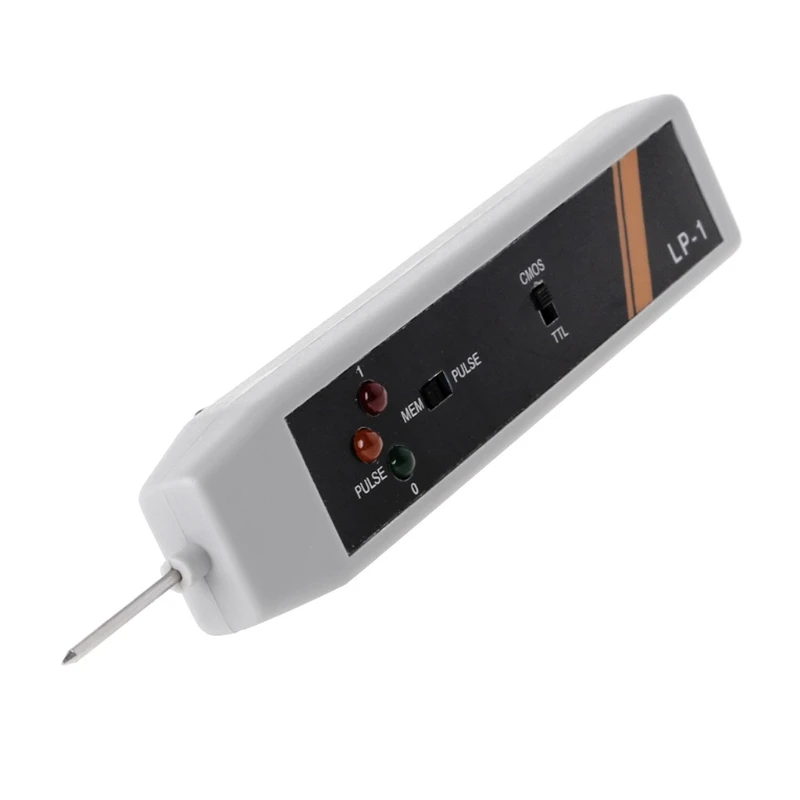

Логический зонд высокой частоты отклика DTL TTL CMOS импульсная память логический тестер LP-1

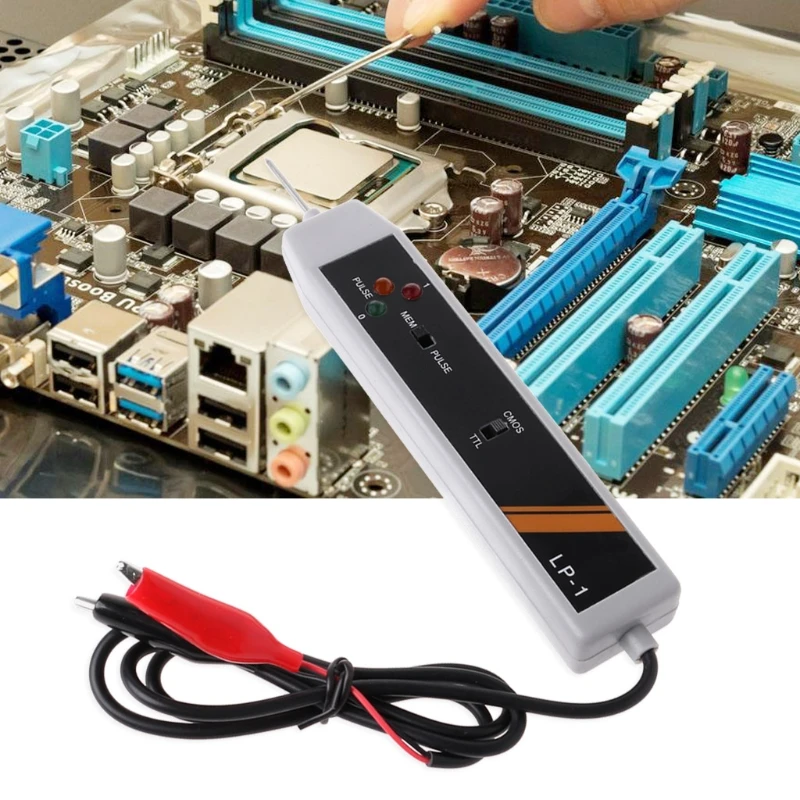

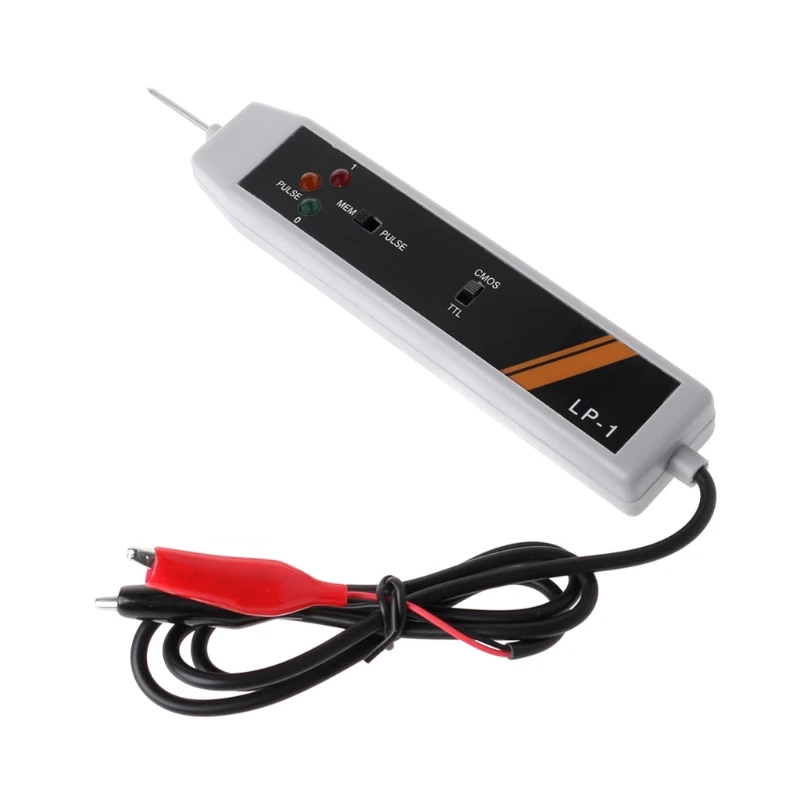

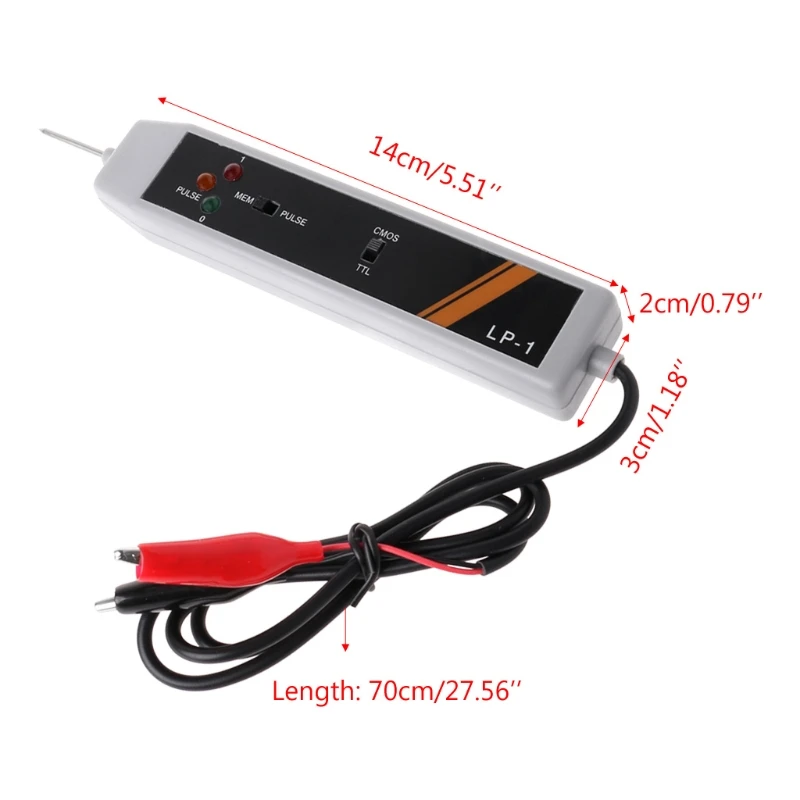

Логический зонд высокочастотный отклик DTL TTL CMOS импульсный логический тестер памяти LP-1Характеристика:-Удобный, быстрый и легкий-Для DTL, TTL и CMOS-Высокая частота отклика-Мгновенная индикация-Функция импульсной памятиКак использовать:1. Подключите красный зажим к + клемме и черный зажим к клемме источника питания тестируемого цепи. Напряжение питания не должно превышать 18 В постоянного тока2. Для TTL и DTL Установите верхний переключатель на боковой отметке "TIL"Для CMOS Установите верхний переключатель на боковой отметке «CMOS», свяжитесь с контактом зонда до точки, которая будет протестирована. Светодиоды будут указывать логическое Состояние:A) Все светодиоды с высоким сопротивлениемB) Красный светодиодный высокий уровень (1)C) зеленый светодиодный индикатор на низком уровне (0)D) Оранжевый Светодиодный импульсный3. Для обнаружения и хранения импульсного или уровневого перехода Сначала установите Нижний Переключатель на боковой отметке «импульсный». Свяжитесь с контактом зонда для проверки poin. Светодиоды будут указывать базовое состояние. Затем установите Нижний Переключатель в сторону с отметкой «MEM», Оранжевый Светодиодный светильник при обнаружении любого импульсного или уровневого перехода. Направление импульса, по сравнению с исходным основным, состоянием, определением cabe. После использования, сброс логического зонда, установив Нижний Переключатель назад в сторону, отмеченный «Пульс»Посылка включает:1 * логический зонд
