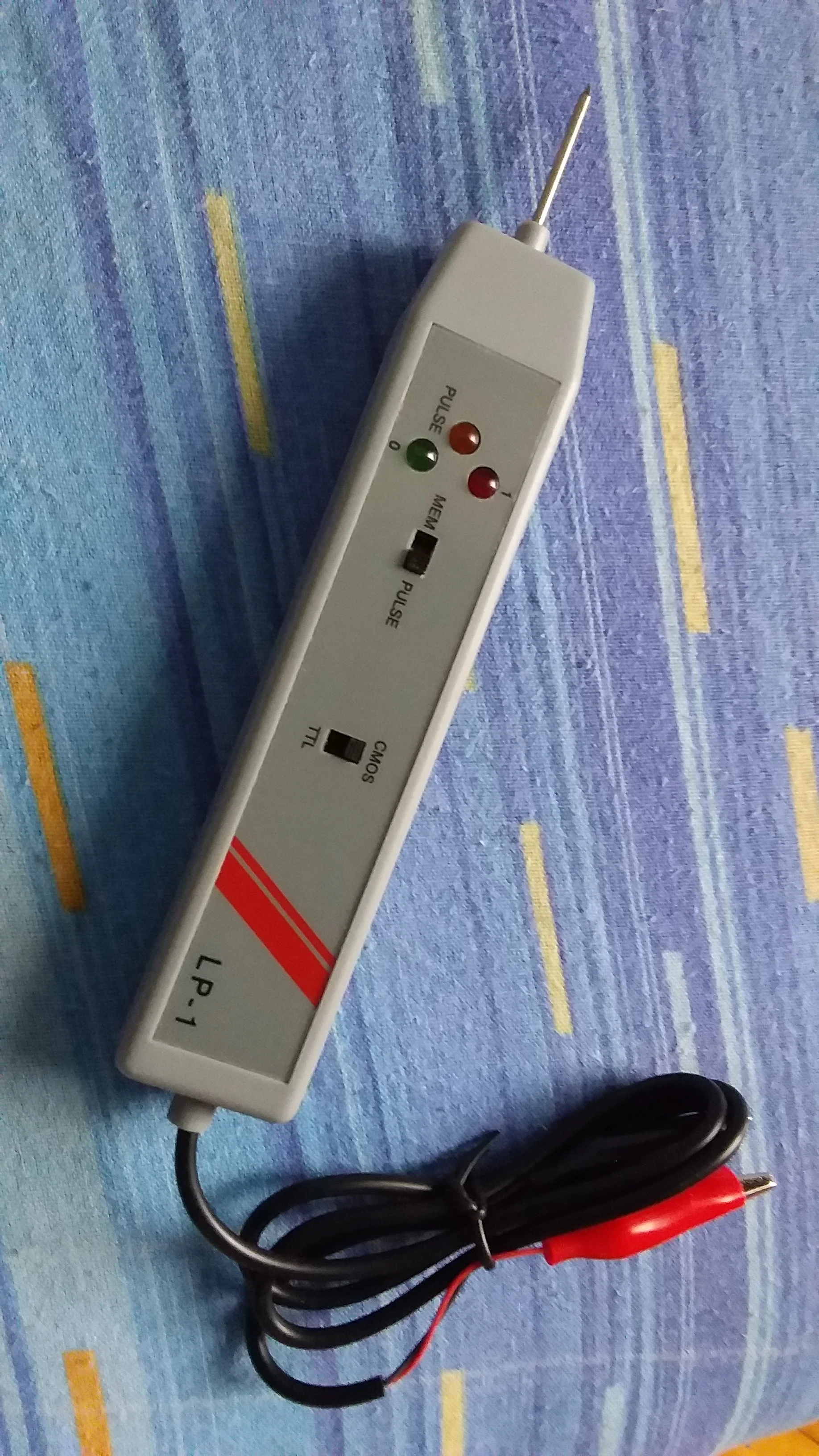

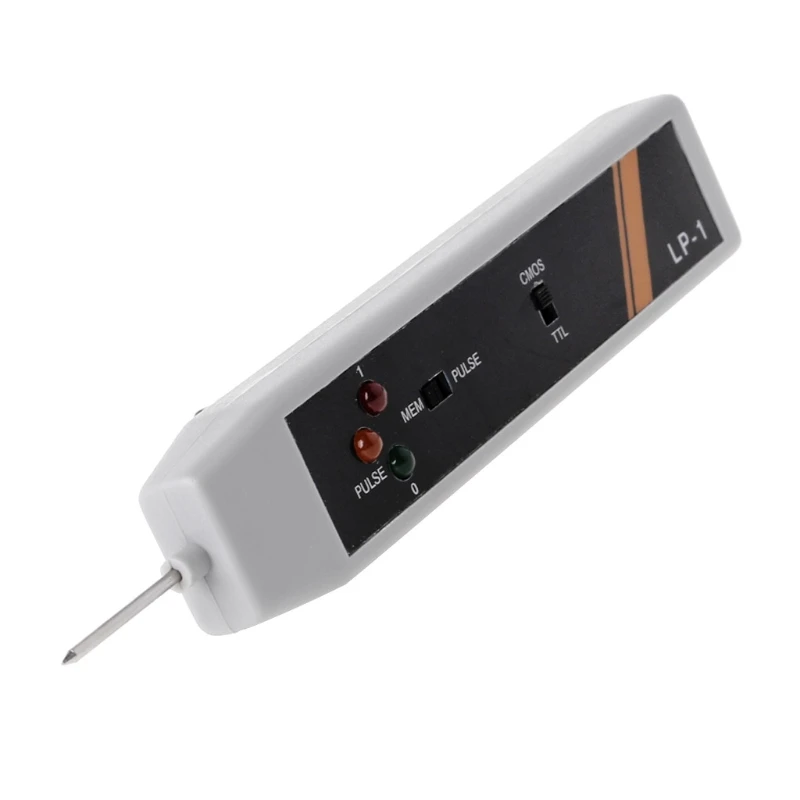

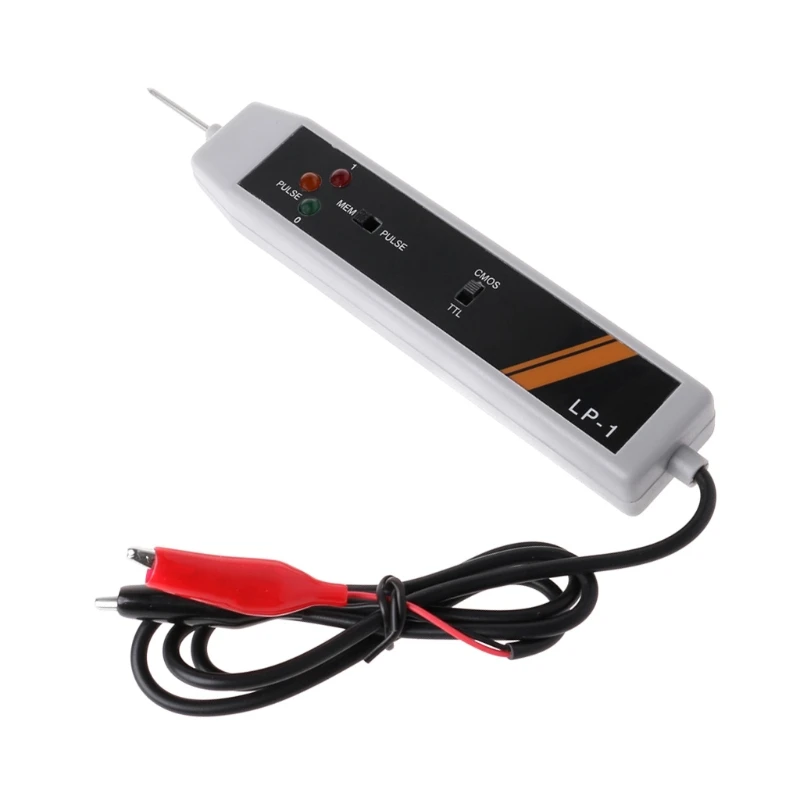

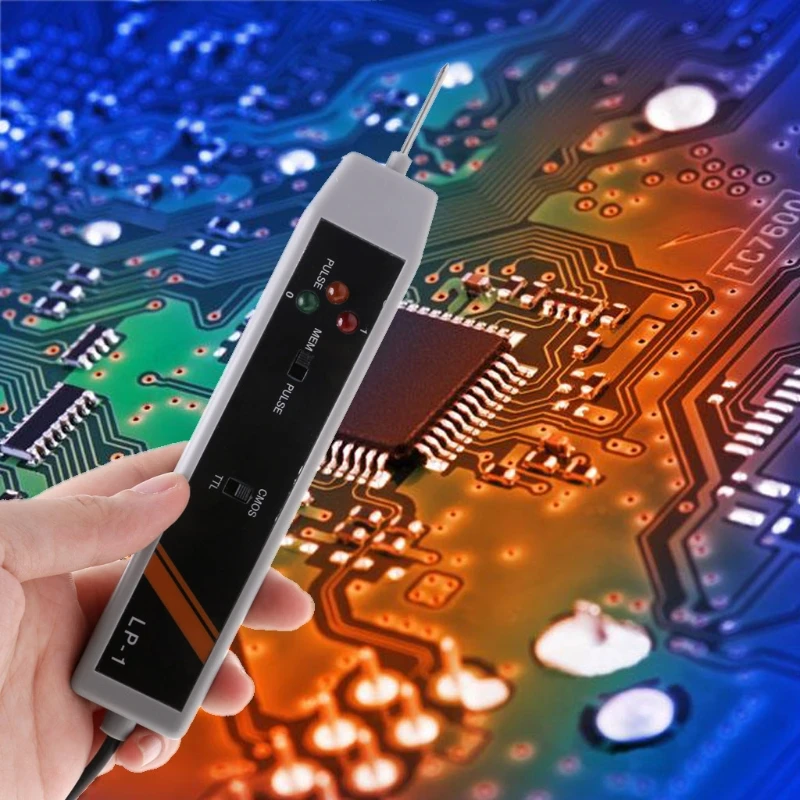

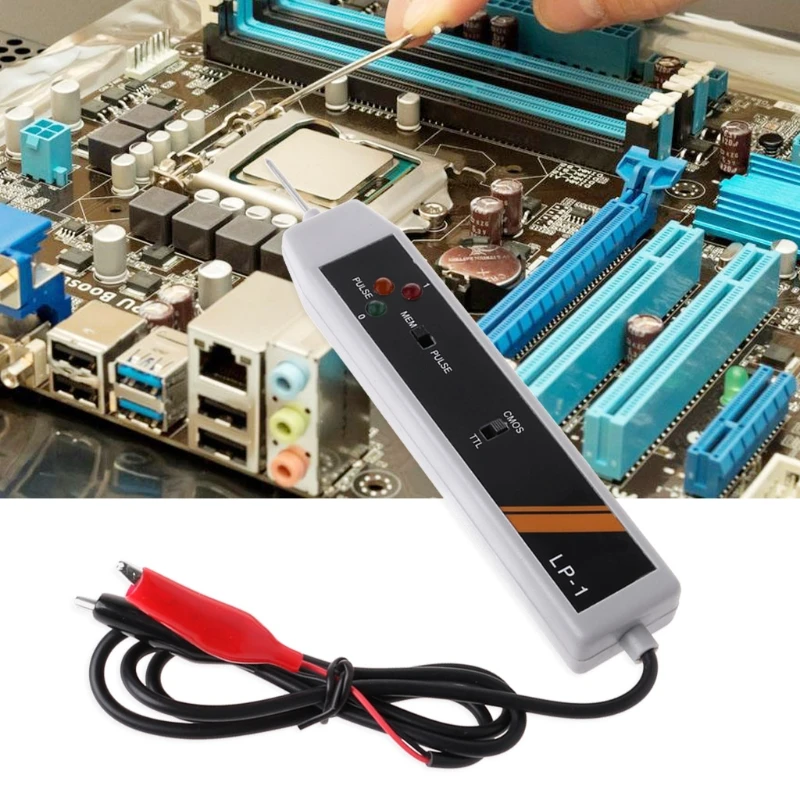

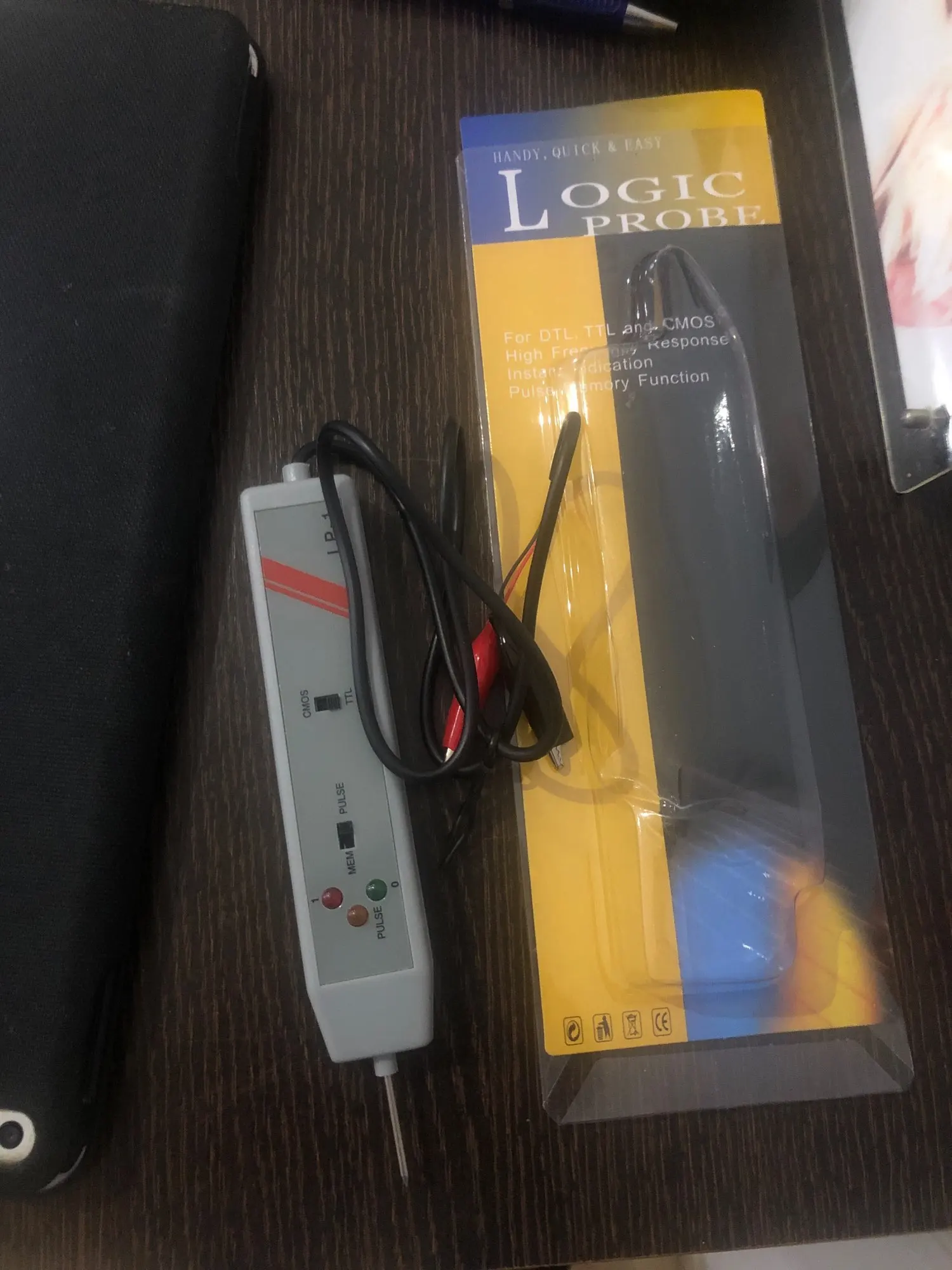

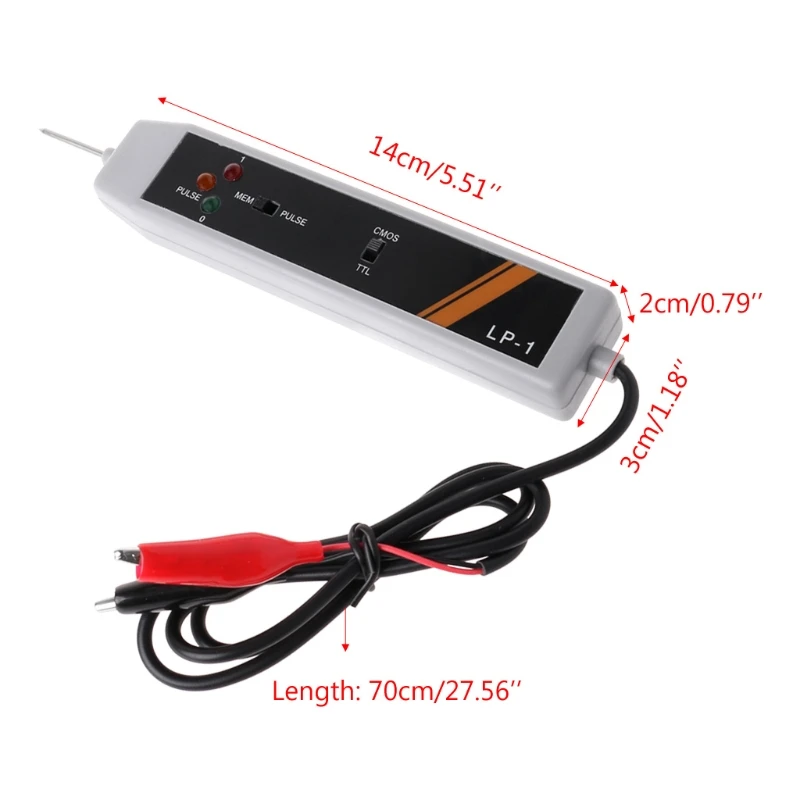

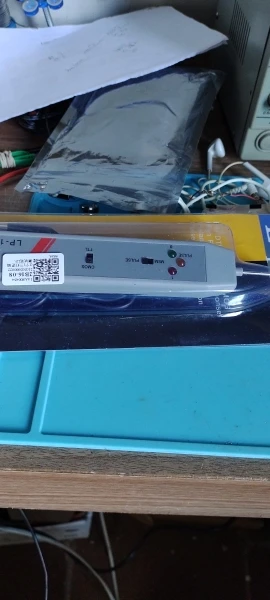

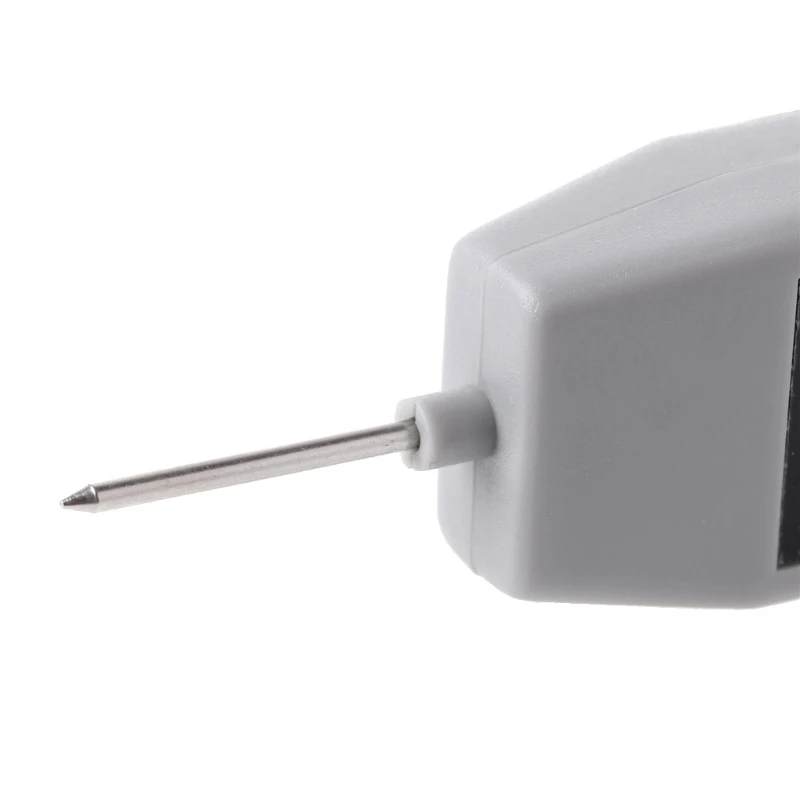

Логический зонд, высокочастотная характеристика, DTL TTL CMOS, импульсная память, логический тестер LP-1

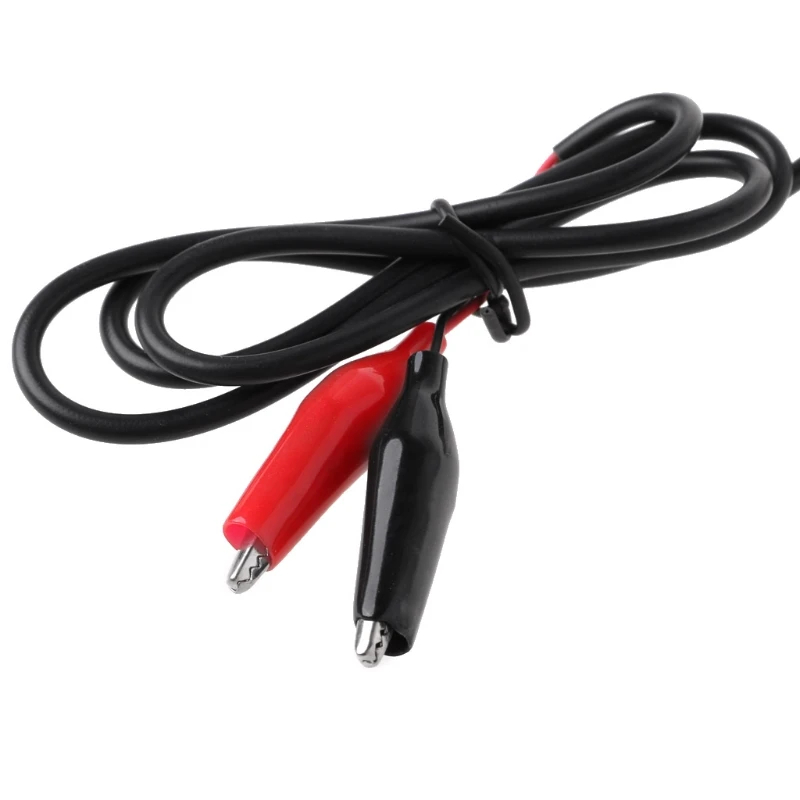

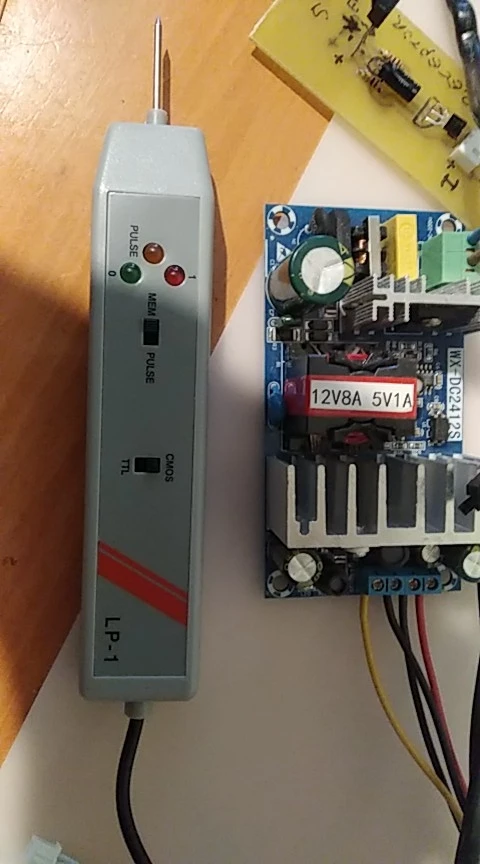

Особенность: -Удобно, быстро и легко -Для DTL, TTL и CMOS -Высокая фрикси реакция -Мгновенная индикация -Функция импульсной памяти Как использовать: 1. Подключите красный зажим к + клемме и черный зажим к клемме источника питания проверяемой цепи. Напряжение питания не должно превышать 18 В постоянного тока 2. Для TTL и DTL Установите верхний выключатель на сторону с пометкой «TIL» Для CMOS Установите верхний выключатель на сторону с пометкой «CMOS», свяжитесь с контактом зонда до точки, которая будет протестирована. Светодиоды будут указывать на логическое Состояние: A) Все светодиоды выключены-Высокое сопротивление B) Красный светодиодный на высоком состоянии (1) С) зеленый светодиодный вкл.-низкое состояние (0) D) оранжевый светодиод ON - Pulse 3. Для измерения и сохранения перехода импульса или уровня Сначала установите нижний выбранный переключатель в сторону с пометкой «импульс». Свяжитесь со штифтом зонда к тестируемой точке. Светодиоды будут указывать на базовое состояние. Затем установите Нижний Выключатель в сторону с пометкой «MEM», Оранжевый Светодиодный загорится при обнаружении любого импульса или перехода уровня. Направление импульса, в сравнении с оригинальным основным, состояние, cabe определяется. После использования Сбросьте логический датчик, установив Нижний Выключатель выбора назад в сторону с пометкой «импульс» Посылка: 1 Логический зонд
